Мощность энергосберегающих ламп (таблица)

Можно что-то сделать, чтоб повысить коэффициент мощности?

В случае отклонения значения cos φ от принятых норм, можно выполнить его коррекцию и привести коэффициент мощности в соответствие со стандартами. Корректировка коэффициента мощности предназначена для равномерного потребления фазовой мощности и исключения перепадов напряжения. Коррекция выполняется при помощи установки дополнительных устройств – реактивного элемента или дросселя.

Для того чтобы светодиодные лампы соответствовали принятым стандартам, их производством должны заниматься профессионалы с учетом всех нюансов, которые в различной степени могут повлиять на качество готовой продукции. Если некоторые элементы осветительной техники не будут соответствовать установленным техническим нормам или приборы будут использоваться не по назначению, все достоинства светодиодной продукции могут свестись на нет. Еще один элемент светодиодной лампы, который может повлиять на эффективность применения современной продукции, является источник питания (драйвер). От его параметров будут зависеть технические характеристики светильника, в том числе, коэффициент мощности.

Относительно высокая цена светодиодов вполне нивелируется быстрым сроком окупаемости по установке светодиодного освещения. Цифры говорят сами за себя:

коэффициент мощности, определяющий качество светодиода, приближен к единице;
нормативный срок эксплуатации более 90 000 часов в зависимости от ;
индекс цветовой передачи Ra = 85%;
срок окупаемости установки светодиодного освещения составляет от одного до двух лет.

Подробнее

Что такое теплоотвод в светодиодном светильнике?

Подробнее

Сколько в год можно сэкономить на электроэнергии с использованием светодиодного освещения?

Подробнее

Сен

Энергоэффективное освещение, как конкурентное преимущество

Подробнее

Особенности эксплуатации светодиодного освещения

Подробнее

Автоматизация освещения

Подробнее

Окупаемость инвестиций в модернизацию системы освещения

Подробнее

Оптическая система LED светильника: линзы, отражатели

Подробнее

Виды монтажа светильников

Подробнее

Особенности освещения для торговых помещений

Мощность и световой поток (светоотдача)

Мощность LED-лампы производитель указывает на упаковке. «Народный» метод сравнения мощности лампы накаливания и светодиодной очень прост – умножить мощность светодиодной лампы и получится примерная мощность лампы накаливания. Это очень упрощенная схема. Для более точного понимания лучше использовать такое понятие как световой поток. Он измеряется в Лм (Люмен). Соответствие данной мощности к мощности привычных ламп накаливания представлено в таблице:

Таблица соответствия мощности светодиодных ламп и ламп накаливания

Потребляемая мощность светодиодной лампы, Вт	Потребляемая мощность лампы накаливания, Вт	Световой поток, Лм
2-3	20	250
4-5	40	400
8-10	60	700
10-12	75	900
13-15	100	1200
18-20	130	1500

Следует понимать, что у ламп с матовой колбой световой поток будет ниже. Также и то, что у ламп разной цветовой температуры будет разный световой поток. У лампы холодного свечения он всегда выше.

Цветовая температура

Определение – цветовая температура дает понятие покупателю, какого цвета будет освещение в его доме. Измеряется она в градусах Кельвина. Сейчас выпускаются светодиодные лампы с цветовой температурой от 2700 К до 7000К.

2700К – теплый желтоватый свет, похожий на солнечный;
2800К – 3200К – белый свет с теплым оттенком;
4000К – 5000К – белый свет с холодным оттенком, так называемый дневной;
выше 5000К – холодный свет с синеватым оттенком.

Индекс цветопередачи

Этот показатель плотно связан с цветовой температурой. Имеет обозначение CRI (от англ. colourrenderingindex) или Ra. Показывает соответствие освещаемых лампой предметов и поверхностей реальным цветам. У дешевых лампочек этот показатель составляет 65-70Ra. У качественных и дорогих – 85-100Ra. Свет от лампы с таким показателем лучше передает цвета. Также известно, что индекс цветопередачи зависит от цветовой температуры:

2600-3700К – индекс равен 85 Ra;
3700-5000К – индекс – 75 Ra;
более 5000К – индекс равен 70 Ra.

LED-лампы известных производителей имеют честные показатели цветопередачи, в то время как недобросовестные производители часто их завышают.

Таким образом, выбирать лампы следует с показателем не менее 80Ra.

Видео:

Как определить необходимую мощность светодиодной лампы

Например, если на лампе написано 220 В и 60 Вт, это значит, что при включении в сеть с напряжением 220 В её мощность будет равна 60 Вт. Это максимальная мощность, которую может выдать данная лампа.

Если же мощность лампы не указанна на ней или она работает в сети с напряжением ниже номинального (если напряжение будет выше номинального, случиться короткое замыкание, и она просто сгорит), измерьте её мощность самостоятельно. Присоедините тестер в режиме ваттметра параллельно лампе, подключите её к источнику тока, он покажет её мощность.

При отсутствии ваттметра мощность работающей лампы можно рассчитать самостоятельно. Для этого присоедините лампу к источнику тока. Последовательно к ней присоедините амперметр, а параллельно вольтметр. Замкнув лампу на источник тока, снимите показания силы тока с амперметра в амперах, и напряжения с вольтметра в вольтах. Для этого же можно использовать обычный тестер, только для измерения напряжения присоединяйте его параллельно лампе, а силы тока — последовательно. Найдите произведение силы тока на напряжение. Результатом будет мощность лампы в ваттах.

Если известно сопротивление лампы, то достаточно измерить только силу тока или напряжение с помощью тестера. Если измерено напряжение, то для определения мощности лампы возведите его значение в квадрат и поделите на значение сопротивления: P=U

Чем же они отличаются и какие лучше?

Сегодня мы проведем сравнение двух популярных технологий – светодиодных (LED) и галогеновых ламп (halogen).

Принципы работы:
По сути галогенка — та же лампа накаливания. Основным элементов свечения является вольфрамовая нить, помещенная в колбу, в которую добавлен газ (йод или бром). Это позволяет повысить температуру спирали и срок службы до 5 тысяч часов. Технология LED – кардинально отличается.

Галогенная лампа

Принцип работы LED-лампы полностью построен на принципе p-n перехода полупроводникового диода. Диод, пропуская электрический ток, начинает выделят фотоны, и мы наблюдаем свечение

Тут важно понимать, что качество лампы зависит типа используемого светодиода (COB, DIP или SMD), и от качества установленного драйвера. Сравнивая принципы работы, уже можно сказать о более высокой экологичности светодиодного освещения

Светодиодная лампа

Теперь давайте разберем основные отличия в характеристиках:

Срок службы. Диод более долговечный и может прослужить до 50 тыс. часов, галогеновая лампа только 5 тыс.
Светоотдача или световой поток. Измеряется в Lm/W и является одним из важнейших показателей, который говорит нам о том, какое количество света мы получаем при затрачиваемой мощности. Эффективность галогена составляет 50 Lm/W, что в 2 раза меньше эффективности светодиода, который сейчас уже достигает светоотдачи до 100 50 Lm/W.
Температура цвета. Говорит на о том как мы воспринимаем свет лампы. От теплого желтоватого до холодного с синим оттенком. Температура измеряется в Кельвинах (К). Самый теплый свет равен 3000 К, его мы обычно используем в гостиных и спальнях. Холодный до 7000 К нужен в помещениях. Где необходимо рассмотреть все детали (кухня, ванная, производственные и офисные помещения).Ни светодиод, ни галоген в этом плане не уступаю друг другу и имеют равную шкалу цветовых температур.
Ra, CRI или индекс цветопередачи. Показатель говорит нам о том, насколько предмет при освещении, соответствует естественному (солнечному) свету. За эталон обычно принимают солнечный свет, который равен 100 Ra
В этом пункте побеждает галогенная лампа. Индекс светопередачи LED приближается к показателю 90Ra, в то время как галоген равен 95Ra.
Нормальный показатель цветопередачи составляет 85 и выше Ra. Такое освещение для дома, это комфортно для глаз и передает цвета и оттенки всех предметов. Для ювелирных магазинов, музеев и торговых залов необходим максимальный CRI с показателем не меньше 95.
Коэффициент пульсации. Этот показатель варьируется от производителя к производителю. Важен он потому, что напрямую влияет на наше зрение и здоровье. Естественно, чем он ниже, тем лампа безопасней для применения. На сегодня технология LED практически снизила данный показатель до 0, показатели галогена на сегодня 12-25.
КПД или коэффициент полезного действия. Показатель говорит нам о том, сколько энергии преобразуется в световую, а какая часть уходит на обогрев помещения. Лед и здесь побеждает галоген. Эффективность диода достигает 95%, а галоген только 15%.
Давайте представим дом, в котором установленно 20 галогенных ламп, общей мощностью 1,2 кВт: каждый раз, включая свет, затраты энергии будут сравнимы с включением стиральной машины, а в квартире будет жарко, как в инкубаторе. 20 светодиодных ламп помогут обеспечит тоже количество света и при этом затраты на электроэнергию уменьшатся в 5 раз.
Рабочая температура. Очень важный показатель который влияет на срок службы, долговечность и сферу применения лампы. Галоген нельзя применять в объектах, которые содержат легко воспламеняемые элементы, так как температура во время работы очень высока и достигает 150 градусов по Цельсию.
Рабочее напряжение. Срок службы ламп зависит от того насколько она способна перенести перепады напряжения в сети, что очень актуального для нашего региона. Именно поэтому у галогенок есть негативная репутация о сроке службы. Они могут выдерживать диапазон в среднем от 190 до 230. В LED наличие драйвера увеличивает эти показатели от 160 до 250 (в зависимости от производителя).

Расчет оптимальной мощности светодиодных ламп

Проводить расчет оптимальной мощности освещения рекомендовано при ремонте и установке светильников. Так, вы всегда будете знать, какой мощности вам необходимо приобретать лампы и на сколько их хватит. В том случае, если вам необходимо знать, какая мощность должна быть у светодиодов в одном помещении, необходимо знать определенные параметры:

Уровень освещенности;
Площадь одной комнаты;
Количество ламп, которые необходимо установить;
Световой поток;
Уровень освещенности помещения.

Для расчета светового потока, который исходит от одной лампы, необходимо использовать следующую формулу:

· С.П = У.О.*П.К./К.Л.

Если же вам необходимо узнать уровень освещенности на один квадратный метр, то воспользуйтесь формулой:

· У.О.=К.Л.*С.П./П.О.

Стоит отметить, что при установке источников света необходимо знать, что эффективный угол света светодиодов составляет примерно 120 градусов. Поэтому рассчитываете расположение так, чтобы на каждый квадратный метр попадало достаточное количество света.

В том случае, если вы используете не люстру, а лампочки, установленные на потолке, то уровень интенсивности света должен быть в 1/2 раза выше.

Также для расчёта Вы можете воспользоваться онлайн-калькуляторами, где необходимо ввести определенные параметры. После этого система автоматически рассчитает оптимальный уровень освещенности помещений.

Уловки производителей

Рекомендуется покупать лампы проверенных производителей

За последние годы производство лампочек выросло, изменились и некоторые характеристики. Например, в 2014 году лампа на 10 Ватт выдавала световой поток в размере 1000 Лм. Изделия 2012-2013 годов имеют показатели не более 700-800. Производители предпочитают не упоминать подобные нюансы. Выбирать следует те, у которых значение потока выше (указывается на упаковке, измеряется в Лм).

Срок эксплуатации, отмечаемый на заводских коробках, завышают. Помимо периода службы указывают завышенные значения светового потока. Например, один производитель указывает показатели в 8 Вт и 650 Лм, а другой – 8 Вт 1000 Лм. Во втором случае цифры преувеличены.

Другая ситуация – занижение характеристик. Это значит, что указать могут мощность 5 Вт, а по факту лампочка на 7 или 8 Вт. Потребление электричества получается высоким, а КПД гораздо ниже. Избежать подобных ситуаций можно, если приобретать лампочки в точках продаж, которые уже проверены. Можно почитать отзывы в интернете, уточнить у знакомых.

Анализ:

Важно обозначить ещё один момент, о котором не сказано выше. У ламп ДРЛ и ДНаТ присутствует эффект старения

Достоверно известно, что после 400 часов работы падение светового потока у ламп ДРЛ составляет более 20%, а к концу срока жизни более 50%. Большую часть срока службы лампа излучает всего 50-60% от номинального светового потока. Это хорошо видно по кривой спада светового потока. С ДНаТами ситуация ещё печальней, ввиду их меньшей температурной устойчивости. У светодиодов подобного нет. Светодиоды в течение всего своего срока службы сохраняют свои параметры на первоначальном уровне. Лишь к концу срока может наблюдаться незначительное падение. Вот здесь-то и выявляется интересный и важный момент. Получается, что если проводить замеры параметров, например, каждый месяц в течение всего срока службы, а затем вычислить среднее, то оно будет составлять порядка (!)60% от номинала. Заявленные значения параметров касаются лишь начального периода эксплуатации и будут постоянно падать по кривой с самого начала. Это ни что иное как издержки существующих технологий. Можно вышесказанное интерпретировать следующим образом. За заявленные характеристики(в первую очередь имеется ввиду световой поток) вы платите больше или платите 100% за характеристики в реальности на ~40% ниже.

Основные характеристики

Главными параметрами энергосберегающих ламп, влияющими на выбор нужного источника света, являются:

тип цоколя;
световой поток;
цветовая температура;
световая отдача;
индекс цветопередачи;
срок работы.

Тип цоколя

Цоколя, используемые в энергосберегающих лампочках, бывают двух видов:

Резьбовые или цоколь Эдисона. Их маркировка состоит из буквы «Е» и числа, обозначающего диаметр. Самые распространенные – E14 (миньон е14), Е27 (наиболее часто использующийся) и Е40 (меняется в устройствах большой мощности, соответствующих старым лампам накаливания 0,5–1 кВт).

Штырьковые. Обозначаются буквой «G». Цифры указывают расстояние между штырьками.

Световой поток и отдача

Этот параметр обозначает количество света, излучаемое лампочкой в помещении. Световой поток измеряется в Люменах (лм или Lm) и указывается на упаковке.

Световой поток показывает, сколько люменов излучает источник света на ватт мощности. У ламп накаливания он минимальный – 10–15 лм/Вт, у энергосберегающих – 50–80 лм/Вт. Самые экономичные источники – светодиодные. Они имеют максимальный световой поток – 40–100 лм/Вт.

Световая температура

На субъективное восприятие освещенности влияет не только световой поток, излучаемый лампой. Не меньшее значение имеет оттенок света.

Для освещения применяют белый свет, но в зависимости от предпочтений пользователя, оттенок может быть разным. Он отличается световой температурой. Самыми распространенными являются:

2700 К – теплый белый, такой свет имеют лампы накаливания. Используются в жилых комнатах.
4100 К – нейтральный. Эта разновидность источников света применяется в ванных, коридорах и кухнях жилых домов и в производственных помещениях.
6500 К – холодный белый. Подходит для улицы.

Индекс цветопередачи

Глаза человека лучше всего воспринимают цвет при естественном освещении. Искусственные источники света искажают цветовосприятие.

Индекс цветопередачи (Ra или CRI) – это показатель, определяющий естественность цвета при искусственном освещении.

Идеальное его значение – 100. Использование светильников с индексом ниже 80 в жилых помещениях не рекомендуется, так как при этом искажаются реальные цвета.

Индекс цветопередачи люминесцентных и энергосберегающих светильников – 60–98.

Срок работы

Фирмы, производящие энергосберегающие лампочки, в том числе ЭСЛ, декларируют срок службы 8000 часов или 8 лет, считая среднее время работы 2,5–3 часа в день, включая туалет, в котором свет включается эпизодически, и гостиную, где он горит весь вечер.

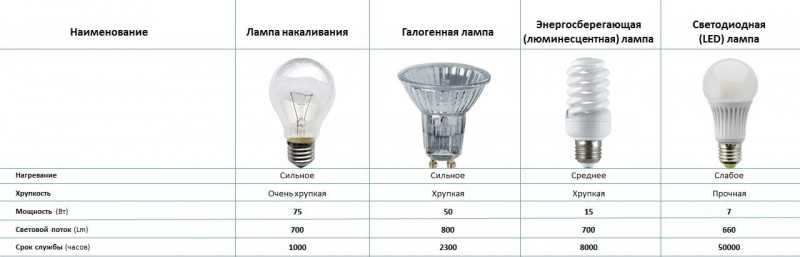

Сравнения ламп их преимущества и недостатки

Как и у любого электрического прибора, у энергосберегающих светильников есть достоинства и недостатки. Лучше всего они видны в сравнении с лампочками накаливания и светодиодными.

	Накаливания	Энергосберегающие	Светодиодные
Энергосбережение (КПД %)	4	20	30–40
Срок службы, часов	1000	8000	30000–50000
Цветовая температура, К	2700–3500	2700–6800	2700–6500
Регулировка яркости	Да	Нет	Да, только специально предназначенные
Цена	Дешевле остальных	В пять раз дороже	Не намного дороже энергосберегающих и продолжают дешеветь

Как видно из таблицы, ЭСЛ более экономичны, обладают большим сроком службы и разнообразием оттенков света по сравнению с лампами накаливания.

Однако они требуют более аккуратного обращения (внутри находятся пары ртути), потребляют больше электроэнергии и обладают меньшим сроком службы, чем диодные лампочки, являющиеся самыми энергоэффективными источниками света.

Выясняем причину утечки

По статистике, 90 процентов утечек случается из-за нештатно установленного оборудования. Это легко объяснимо ценой. При покупке нового авто стоимость той или иной опции может составлять десятки тысяч рублей. А установив сторонние парктроники или камеры (вне дилера), можно существенно сэкономить деньги. При этом функционал их останется таким же. Но причина вовсе не в приборах, а в качестве их подключения. Зачастую гаражные установщики пренебрегают правилами соединения проводов. Вместо клемм используется скрутка, а иногда система подключается даже без предохранителя. Это не только может спровоцировать утечку тока в автомобиле (как проверить ее своими руками, рассмотрим позже), но и стать причиной короткого замыкания и даже пожара. Да, напряжение бортовой сети – всего 12 вольт. Но это не значит, что провода не могут заискрить, а автомобиль – самопроизвольно воспламениться. К установке нужно отнестись максимально ответственно.

Заключение

Итак, мы выяснили, как проверить утечку тока на автомобиле мультиметром и без него.

Не стоит игнорировать эту проблему. Ведь однажды АКБ разрядится «в ноль», и завести машину не получится. Более того, каждый глубокий разряд сильно уменьшает емкость аккумулятора. Если утечки будут постоянными, он не прослужит и года. Это касается как свинцовых, так и гелиевых батарей. Зная, как проверить утечку тока в автомобиле мультиметром, вы сохраните емкость АКБ и не будете испытывать проблем с запуском.
