К каким последствиям могут привести ошибки при монтаже ЭТП
Распространенная ошибка – это прокладывание ЭТП под массивной мебелью и бытовой техникой. Недостаточное охлаждение поверхности пола может вызвать перегрев провода и выходу его из строя.
Варианты резки пленки
Никогда не включайте греющие провода или маты до полного высыхания стяжки. Даже кратковременное включение может привести к поломке нагревателя. Проверка целостности уложенного кабеля и правильности подключения возможна только путем замера сопротивления. Это не касается инфракрасного пленочного пола, его можно и нужно включать в сеть для проверки.
Схемы укладки теплого пола под разное покрытие
Не перегибайте провод, не наступайте на него и избегайте натяжения провода. Все это может повлечь повреждение проводника или изоляции и поломку всей системы. Также избегайте повреждения греющей пленки, если вы монтируете инфракрасный ЭТП.
Вариант прокладки кабельного теплого пола
Не забывайте контролировать сопротивление изоляции на всех этапах работы, особенно перед заливкой стяжки. Значение не должно отличаться от заявленного производителем больше, чем на 10%. Если вы видите сильное расхождение в значениях, приостановите работы и найдите участок поврежденной изоляции. Если этим правилом пренебречь, то после высыхания стяжки вас может ждать очень неприятный сюрприз в виде неработающего ЭТП.
Не заливайте датчик температуры непосредственно в стяжку. Расположите его в гофре, которая и будет залита стяжкой. Датчики нередко выходят из строя и если вы зальете его в стяжку, то замена потребует немалых усилий.
Проложите провода в гофре
Провод проходит через гофру
При монтаже инфракрасного ЭТП не забывайте изолировать токоведущие части в местах разреза пленки. Иначе защитная аппаратура будет постоянно фиксировать ток утечки и отключать питание вашего ЭТП.
Контакты изолируются специальной лентой
Инструкция по монтажу инфракрасного пола
Инфракрасная система обогрева является наилучшим вариантом для такого напольного покрытия, как линолеум.
Первым этапом монтажа является установление границ, где будет проложен обогрев пола. Места под мебелью и бытовой техникой сразу необходимо исключить. Чтобы было меньше точек, куда будут подключаться провода, пленка выкладывается по всей длине комнаты.
Под полом могут проходить электрические кабели, которые должны быть на расстоянии на менее 5 см от инфракрасной пленки. Если это трубы или камин – то не менее 20 см.
Следующий этап – это нарезка пленки по нагревательным полосам. Они созданы для того, чтобы внутренняя структура инфракрасной системы не нарушилась. Когда пленка разделана на части, на нее крепят контактные зажимы (они должны располагаться в месте двухслойной пленки и медных полос, по которым проходит ток). С помощью молотка или других подручных средств в отверстие вставляется люверс.
Далее производится изоляция срезов инфракрасных контактных полос. К наконечнику проводятся медные провода, зажимаются и изолируются с помощью гидроизоляционной полосы. Элементы пленки крепятся параллельно друг другу, чтобы они ни в коем случае не накладывались.
Максимальная нагрузка на терморегулятор не должна превышать показатель в 3500 Вт. Здесь стоит учитывать не только элементы электрического обогрева, но и прочие электрические аппараты, которые подключены к той же сети
Бывают ситуации, когда общая мощность системы превышает лимит в 3500 Вт. В таком случае вам потребуется монтировать отдельную проводку электрических кабелей с автономным выключателем, чтобы убрать большую нагрузку с основной электропроводки
Здесь важно использовать магнитный пускатель
После работ с пленкой проводится укладка изолирующего материала с теплоотражающим слоем. Такой материал крепится на скотч. Сверху производится укладка нагревательных элементов. Они должны располагаться медными полосами вниз.
Правила укладки нагревательных элементов:
- прикрепляются только на прозрачную кайму;
- нагревательный элемент должен располагаться на расстоянии не менее 0,5 см от того участка, по которому проходит медная проводка;
- главные провода должны быть проведены под плинтус;
- чтобы изоляция легла в один уровень с полом, необходимо сделать вырезы для утолщенных участков.
После проделанных этапов работы систему нужно детально проверить
В первую очередь стоит обратить внимание на качество изоляции проводов и их крепление. Далее нужно исключить возможность возникновения коротких замыканий в системе, а при необходимости, исправить неполадки
Тестировать систему нужно до того момента, когда будут полностью исключены вероятные сбои или неисправности элементов обогрева пола
Далее необходимо прикрепить датчик температуры к терморегулятору. Такая процедура проводится с помощью скотча, а крепление выполняется в месте, где нет нагрева. Затем включается терморегулятор и выжидается небольшое количество времени, чтобы понять, правильно ли он функционирует. Если все выполнено верно, то рукой можно прочувствовать проступающее тепло.
Если вся система работает исправно, то она накрывается специальным материалом, который регулирует выделение пара. Материал крепится на скотч. Сверху укладывается листовая фанера или ДВП. Они крепятся к основанию с помощью шурупов и выполняют функцию выравнивания пола.
Фанера должна располагаться таким образом, чтобы ее крепления попадали на прозрачную часть инфракрасной пленки и не задевали медную прокладку. Крепления должны располагаться не ближе, чем 0,5 см от изолированных частей пленки, по которым проходит электричество.
В зависимости от основания на которое укладывается теплый пол, технология его монтажа может несколько отличаться:
- Укладка на деревянный пол.
- Укладка на бетонное основание.
Подобрав линолеум с оптимальными техническими характеристиками (в меру плотный, достаточно эластичный, который не подвержен деформации из-за высокой температуры), стоит правильно уложить его, исключив варианты неровной поверхности, которая может получиться в итоге.
Расстелив линолеум на включенную систему обогрева, стоит выждать несколько дней, чтобы он принял естественную форму. Первоначально закреплять его не нужно
Далее выполняется крепление с помощью клеевой мастики или двухстороннего скотча. Мастика в этом случае будет в приоритете, так как с ней пол будет более равномерным.
Что такое стержневой тёплый пол
Стержневой инфракрасный тёплый пол ещё называют карбоновым, так как в качестве элементов нагрева выступают карбоновые стержни, закреплённые на термическом мате.
Особенности
В отличие от стандартных батарей, (узнайте что лучше – тёплый пол или батареи), которые не могут осуществлять прогрев помещения равномерно, карбоновый инфракрасный пол обеспечивает равномерный обогрев.
Кроме того, тепло не расходуется на прогревание воздуха, а греет непосредственно предметы находящиеся в комнате. Такое распределение теплового ресурса — это главное отличие данной модели, от других электрических тёплых полов.
Разные производители выпускают практически одинаковый продукт по характеристикам, различается лишь по длине матов, мощности и расстоянию между стержнями.
Применение
Стержневые инфракрасные тёплые полы обладают высокими эксплуатационными характеристиками, и сочетаются с основными напольными покрытиями, поэтому имеют широкий спектр применения:
- жилые и общественные помещения;
- спортзалы;
- склады и технические комнаты.
Конструкция
Инфракрасные тёплые полы стержневого типа — нагревательный мат из двух медных токовыводящих проводов, которые расположены параллельно. В конструкции, греющие детали — стержни, уложены с шагом 10 см.
Каждый включает в себя большое количество тончайших нитей из углепластика, покрытых полиэстером, что увеличивает прочность изделия, и повышает его противостояние механическим воздействиям. Промежуток между спиралью и оболочкой заполнен материалом с повышенной степенью теплоотдачи — оксид магния.
Соединение стержней между собой осуществлено параллельно многожильным кабелем, который имеет сечение 2,5 мм и толщину оболочки 3 мм. Такой способ, при поломке одного участка, не приведёт к выходу из строя всего устройства.
Стандартная ширина изделия — 830 мм. Вся конструкция может достигать 25 метров в длину. Размер потребляемой мощности — 140 Вт/м2, рабочей — 105 Вт/м2. Степень максимального нагрева стержня — 60 градусов. Диапазон инфракрасных волн колеблется от 8 до 12 мкм.
Система укомплектована:
- элементами для соединения;
- гофрированной трубкой — для монтажа температурного датчика;
- концевым комплектом.
В продажу поступает в рулонах, маты при укладке фиксируются крепёжными элементами, которые продаются в комплекте. Как дополнительный способ крепления применяется скотч.
Принцип работы
Принцип функционирования стержневого тёплого инфракрасного пола, схож с плёночным. То есть, при взаимодействии стержней с током, выделяется тепло в виде инфракрасных волн.
Прогрев пола происходит быстро, из-за поступающей в стержни электрической энергии. Затем тепло проникает сквозь финишное покрытие, и обогревает людей и мебель, при этом теплоресурс не тратится на прогревание воздуха.
Греющее устройство стержневого типа, как и все электрические тёплые полы (кабельные или инфракрасные), должны быть оснащены терморегулятором и датчиком температуры. Работа пола без этих приборов возможна, но мощность будет всегда одна, а следовательно не получиться никакой экономии.
Для прогрева 1 м2 полотна, потребуется от 21 до 160 Вт, зависит это от количеств стержней в конструкции.
Монтаж пленочного пола
Познакомимся подробнее с процессом монтажа ИК пленки под ламинат.
Таблица. Монтаж ИК полов своими руками — пошаговая инструкция.
Шаги, фото
Описание действий
Шаг 1
Производится снятие мерок со всего пола в помещении, где будет осуществляться монтаж. Также при помощи уровня рекомендуется проверить и ровность чернового основания.
Шаг 2
На стене выбирается место, где будет располагаться терморегулятор.
Шаг 3
Поверхность чернового пола закрывается теплоотражающим материалом. Полосы материала укладываются стык в стык блестящей поверхностью вверх. В качестве теплоотражателя можно использовать изолон.
Шаг 4
Теплоотражающий слой закрепляется на основании при помощи скотча или степлером.
Шаг 5
Стыки теплоотражателя проклеиваются скотчем.
Шаг 6
ИК пленка располагается на теплоотражателе так, чтобы медная полоса была внизу.
Шаг 7
Производится раскрой пленки. При этом все разрезы производятся ножницами по строго обозначенным линиям.
Шаг 8
Полосы пленки укладываются таким образом, чтобы между ними и стеной было расстояние не менее 25 см, а между отдельными полосами – 5 см. Также пленка не стелется там, где будет стоять крупногабаритная мебель, чтобы не было перегрева полов в дальнейшем.
Шаг 9
Места, где был произведен разрез медной шины, в обязательном порядке изолируются при помощи полосок битумной изоляции. Она должна по всему срезу закрывать контакты из серебра.
Шаг 10
Там, где будут подсоединяться провода, на полоски из меди устанавливаются зажимы для контактов. Они располагаются таким образом, чтобы одна их часть находилась внутри ИК пленки, а вторая – снаружи.
Шаг 11
Клемма зажимается плоскогубцами.
Шаг 12
Полосы пленки фиксируются на поверхности теплоотражателя и между собой при помощи скотча, чтобы материал не сдвигался в процессе эксплуатации.
Шаг 13
Провода вставляются в клемму и фиксируются при помощи плоскогубцев.
Шаг 14
Все места подсоединения проводов к ИК пленке изолируются. На каждое место контакта используется по два кусочка изоляционного материала. Один закрепляется снаружи пленки, другим закрывается внутренняя сторона пленки
Важно следить, чтобы серебряные контакты по краям пленки были также заизолированы.
Шаг 15
Датчик температуры монтируется под ИК пленку на черную графитовую полосу нагревателя и фиксируется при помощи кусочка изоляции.
Шаг 16
Для датчика в теплоизоляционном слое при помощи ножа делается небольшой разрез. Датчик должен поместиться в него при опускании пленки.
Шаг 17
Вырезы на теплоотражателе делаются также под контакты и провода.
Шаг 18
Все провода в углублениях заклеиваются скотчем.
Шаг 19
На поверхности стены в выбранном месте устанавливается регулятор температуры, к которому подключаются провода согласно инструкции и схеме подключения, приложенным к терморегулятору.
Шаг 20
Производится тестирование системы
Система обогрева включается, температура пола устанавливается на показатель, не превышающий 30 градусов. Проверяется нагрев всех полос термопленки.
Шаг 21
ИК маты закрываются пленкой из полиэтилена для дополнительной защиты. Монтаж системы подогрева завершен.
Шаг 22
Производится укладка финишного покрытия для пола. Ламинат укладывается по обычной технологии поверх пленки. Работы производятся аккуратно, чтобы не повредить термопленку.
Использование в системе обогрева горячей воды (водяной теплый пол)
Так называемый «водяной пол» — это система, которая использует горячую воду в качестве источника тепла. У этой системы несложный принцип действия — по специальной трубе из гибкого материала, которую располагают на поверхности, циркулирует вода из центрального отопления или газового котла. Разумеется, речь идет о горячей воде. Если говорить о том, какой источник отопления следует предпочесть, правильнее подключить систему теплого пола к газовому котлу. Тогда комфортная температура в вашем доме не будет зависеть от весенне-осеннего межсезонья, перепада температур, давления и прочих прелестей центральной системы отопления.
Как устроен водяной теплый пол

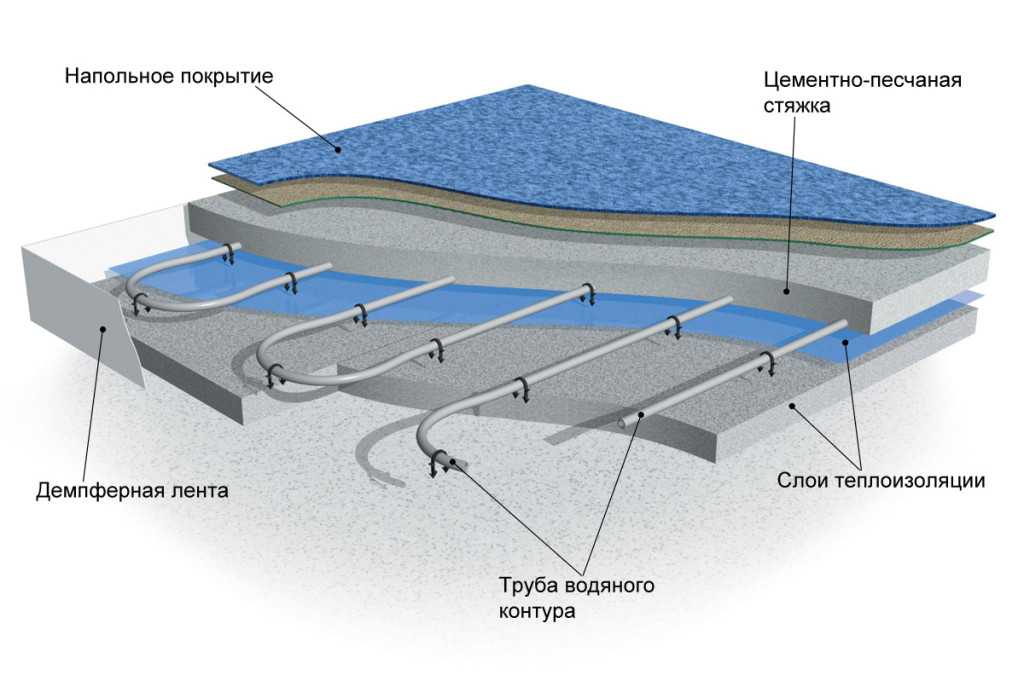

Системы подогрева, которые используют горячую воду, состоят из водонагревателя, который не только греет воду, но и распространяет ее по системе из труб, по которым течет горячая вода. Для создания трубопровода используются гибкие трубы — это могут быть как трубы из синтетического материала (как правило, полиэтилена), или из металлопластика. Именно эти материалы отличаются необходимыми для этой части системы теплого пола качествами:
- обладают относительно маленьким сопротивлением;
- могут легко изгибаться;
- обладают хорошей теплоотдачей.
Трубопровод размещается по всему полу квартиры в цементной стяжке.
Узел управления температурой теплоносителя необходим для того, чтобы можно было легко поддерживать комфортную для вас температуру водяного теплого пола.
Достоинства водяного теплого пола
трубы для системы « теплый пол» можно укладывать под любое половое покрытие, на любой вкус и бюджет. Однако специалисты утверждают, что наиболее оптимальный вариант: укладывать теплый пол под керамогранит или плитку. Объясняют это прочностью материалов, возможностью их нагрева без выделения вредных веществ (в отличие, например, от того же ковролина, который не рекомендуют нагревать выше 31 градуса как раз по этой причине) и приятным тактильным ощущениям — очень комфортно ходить по теплым полам из керамогранита босиком;
теплым полом можно пользоваться как автономно, так и подключив его к имеющейся системе отопления, например, к газовому котлу. Не советую подключать теплый пол к центральной системе отопления или горячего водоснабжения. Бесплатный сыр бывает только в мышеловках, и можно нарваться на чувствительный штраф при посещении первого же нелояльного сантехника. А еще можно оставить без горячей воды соседей;
при наличии в доме системы теплого пола существенно экономится тепловая энергия — до 50% в помещениях с высокими нестандартными потолками. А в стандартном жилом помещении можно сэкономить на теплоэнергии до 30%, что тоже очень неплохо;
в отличие от электрической системы теплого вола, водяной пол не зависит от перебоев с электроэнергией;
и еще один немаловажный плюс
Водяной пол вполне может заменить обычные традиционные приборы отопления, и освободить место в доме, что тоже немаловажно.
Минусы системы «водяной теплый пол»
- в большинстве обычных квартир установка водяного теплого пола невозможна или, как минимум, крайне затруднительна. И лучший вариант для установки этой системы отопления — частный дом;
- учитывая, что трубопровод «утоплен», существует вероятность затопления при несвоевременном обнаружении каких-либо повреждений. Правда, сложно повредить трубу, которая не лежит на поверхности, но возможно все. А затопление — это очень неприятно, особенно для соседей снизу;
- достаточно сложно регулировать нагрев даже при автономной системе, а при центральном отоплении это практически невозможно.
Разумеется, сложно перечислить все достоинства и недостатки системы «водяной теплый пол», и данный перечень не исчерпывающий. Однако обозначенные параметры первичны, и имеют для устройства системы особое значение.
Порядок работ по укладки и монтажу
Работы по установке достаточно просты. Они проводятся в несколько этапов.
Этап #1 — подготовка основания
Инфракрасный греющий пол достаточно требователен к состоянию поверхности, на которую его укладывают. Она должна быть абсолютно чистой и ровной. Допустимый перепад высоты составляет не более чем 3 мм. Профессионалы рекомендуют воспользоваться уровнем для проверки горизонтальности поверхности. Если есть необходимость, поверхность выравнивается, хорошо просушивается и тщательно очищается от пыли. Для этих целей лучше воспользоваться пылесосом. Только после этого начинается установка теплого инфракрасного пола.
Первым монтируется гидроизоляционный слой, необходимый для защиты системы от влаги. Следующей укладывается теплоизоляция. Некоторые «умельцы», считают, что это лишнее. Однако изоляционный слой позволяет избежать теплопотерь от излучения, уходящего вниз, и, тем самым, увеличить эффективность системы и снизить энергопотребление. Материалы для теплоизоляции существуют разные. Профессионалы рекомендуют укладывать техническую пробку в том случае, если для финишного покрытия выбрана плитка. Под остальные напольные покрытия можно монтировать любую специальную изоляцию. Материал укладывается металлизированной стороной вверх, расправляется и проклеивается скотчем на стыках.
Схема укладки инфракрасного теплого пола под линолеум или ковролин
Этап #2 — составление схемы укладки
Непосредственно перед тем, как начать монтаж, определяют место расположения терморегулятора, оптимальным считается 15 см от уровня пола. Затем составляют схему укладки пленки. При этом обязательно учитывается, что система не монтируется под стационарной крупной мебелью и бытовыми приборами. Первый ряд укладывается на расстоянии не менее 10 и не более 40 см от стен. Еще один нюанс: если планируется, что греющий пол будет единственной отопительной системой, он должен занимать не меньше 70% от площади помещения, если же это будет дополнительный обогрев, то 40%.
Этап #3 — укладка и подключение системы
Полиэстеровая инфракрасная пленка раскладывается на теплоизоляцию в соответствии с составленной схемой. При необходимости ее можно разрезать по намеченным линиям. Греющий пол укладывается медными сторонами контактов вниз в направлении стены, на которой находится терморегулятор. К краю медной полосы подсоединяются контактные зажимы, затем подключаются провода. Участки разрезов пленки и места соединения зажимов и проводов обязательно изолируются специальной битумной мастикой. Нужно учитывать, что большая длина полотнищ нагревательных элементов предполагает меньшее число контактов. Однако максимальная длина полосы не должна превышать восемь метров. Часть контактных зажимов располагают на токонесущей поверхности, а остальные – внутри пленки.
Сначала к нижней стороне пленки подключается термодатчик, который необходимо хорошо изолировать. После окончания укладки материала и соединения всех проводов и контактов производится установка терморегулятора. Лучше всего подключать его стационарно, хотя можно и установить как стандартный электроприбор при помощи розетки. Практика показывает, что основную часть проводов, соединяющую пленку с терморегулятором, лучше пропустить под плинтусом. Затем проводится подключение инфракрасного теплого пола к электросети.
В целях безопасности укладка инфракрасного теплого пола должна производиться на расстоянии не менее полсантиметра от одного до другого полотнища
Греющие полосы инфракрасного теплого пола подключаются параллельно
Вполне возможно, что у вас будет другая распределительная коробка, но принцип разводки как правило один и тот же
Подробнее можно посмотреть на видео:
Этап #4 — тестирование после монтажа
Перед тем, как приступить к монтажу напольного покрытия, необходимо протестировать систему. Нормальное функционирование характеризуется отсутствием искрения, перегрева на участках соединения контактов, пленка должна прогреваться равномерно. Если тест прошел успешно, греющий пол накрывается дополнительным слоем полиэтиленовой пленки и начинается монтаж финишного напольного покрытия.
Можно с уверенностью утверждать, что инфракрасный теплый пол своими руками – это вполне реально. Даже если нет навыка укладки, можно предварительно познакомиться с инструкцией по монтажу, прилагающейся к системе, найти специализированные сайты в интернете и изучить всю необходимую информацию. Грамотно установленный греющий инфракрасный пол принесет тепло и уют в каждый дом.

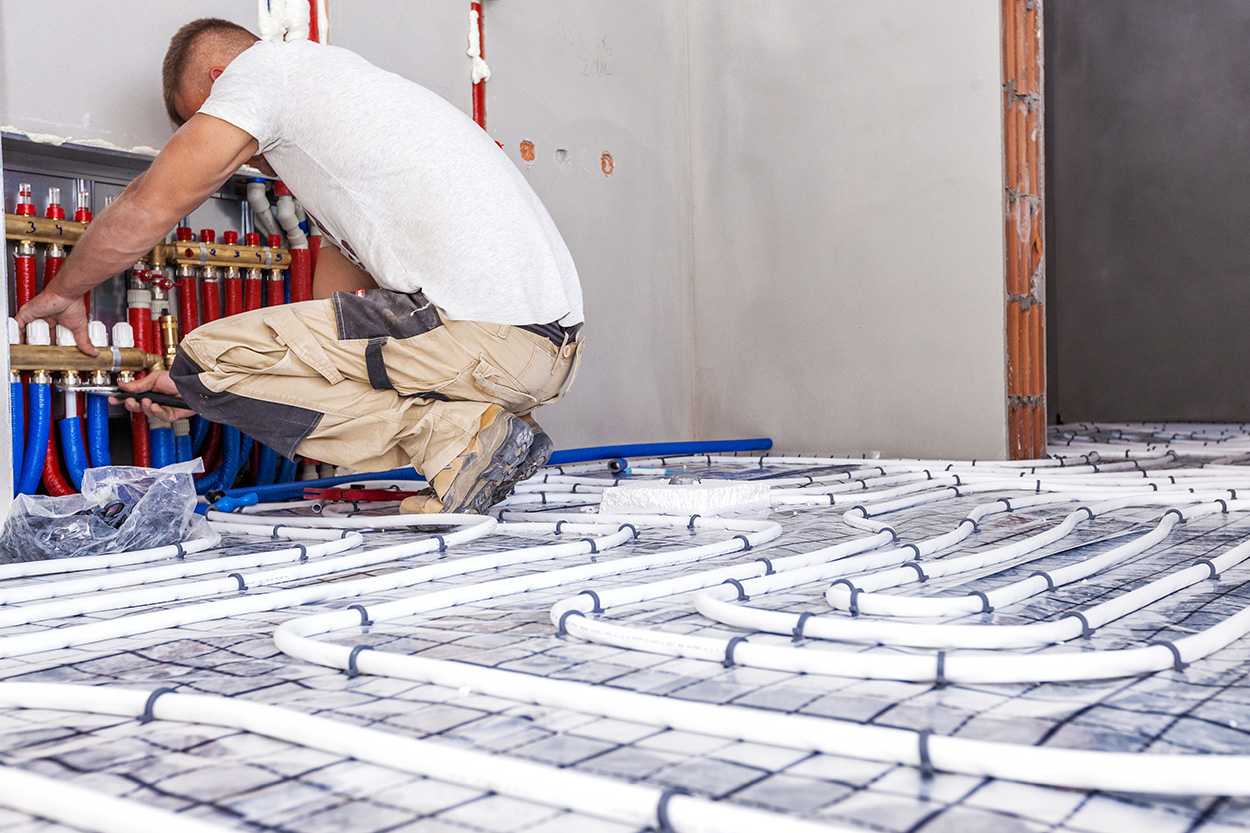

Заливка стяжки и настройка коллектора
Для устройства греющих монолитов теплых полов делается цементно-песчаный раствор марки 200 с обязательным добавлением пластифицирующего состава. Пропорции компонентов: цемент М400 / песок – 1 : 3, количество жидкого пластификатора указано в инструкции на упаковке.
Порядок ведения работ:
- Приобретите маяки – металлические перфорированные рейки, приготовьте 2—3 ведра густого раствора без пластификатора. Делать ограничительные планки из дерева не рекомендуется.
- Пользуясь мастерком и строительным уровнем, установите маяки на требуемой высоте, как изображено на фото.
- Смешайте порцию основного раствора, высыпьте в дальнем углу поверх «пирога» и растягивайте вдоль маяков правилом. Если образуются углубления с лужами, добавляйте раствор, а при следующем замесе уменьшите объем затворяющей воды.
- Повторяйте замесы, пока не зальете всю площадь комнаты. Ходить по монолиту и вести дальнейшие работы допускается при наборе 50% прочности, а запускать прогрев – при 75%. Ниже представлена таблица набора твердости бетоном в зависимости от времени и температуры воздуха.
После отвердевания до 75% прочности можно запустить котел и начать медленно прогревать теплые полы при минимальной температуре. Расходомеры либо вентили на коллекторе откройте на 100%. Полный нагрев стяжки займет 8—12 часов в летний период, осенью — до суток.
Удобнее всего балансировать петли по расчету. Если вам известно необходимое количество тепла на помещение, определяете расход воды в контуре и выставляете это значение на ротаметре. Расчетная формула проста:
- G – количество протекающего через петлю теплоносителя, л/час;
- Δt – разность температур между обраткой и подачей, принимаем 10 °С;
- Q – тепловая мощность контура, Вт.
Окончательная корректировка производится по факту, когда готово финишное покрытие – эпоксидный наливной пол, ламинат, плитка и так далее. Если вы не желаете связываться с расчетами, балансировать контуры теплого пола придется методом «научного тыка». Способы регулировки коллектора, в том числе с использованием программы Valtec, описаны в последнем видеосюжете:
Как правильно выбрать способ монтажа
Если вы строите новый объект, или задумали масштабный ремонт — однозначно воспользуйтесь первым способом. Это самый трудоемкий вариант, но он позволяет сконфигурировать систему «на века».
Второй вариант можно применить, если вы не хотите срывать старую стяжку (допустим, она в идеальном состоянии). Тогда придется немного пожертвовать высотой помещения: пол приподнимется на пару сантиметров.
Оба способа выполняются по принципу «уложил и забыл». То есть, возможности проверить либо обслужить нет.
В случае выхода из строя нагревателей, вам придется срывать стяжку и выполнять работы заново.
И, наконец, третий способ. С точки зрения выполнения работ он самый пустяковый: потребуется лишь монтаж системы питания и управления (не сложнее, чем установить выключатель для люстры). Однако надежность вызывает вопросы. Разложенный поверх стяжки теплый пол подвергается переменному механическому воздействию. Поэтому к самим элементам предъявляются повышенные требования (это сказывается на стоимости).
Зато есть возможность в любой момент проверить либо отремонтировать неисправный кусок. Для этого достаточно лишь снять линолеум либо разобрать ламинат.
Исходя из полученной информации, вы сможете разработать четкий план. После чего приступаем к расчету необходимых материалов
Схема подключения инфракрасного теплого пола
От каждой секции инфракрасной пленки должно выходить по два провода и подключаться к контактам терморегулятора. Есть два способа как выполнить подключение проводов к инфракрасному теплому полу. В обеих вариантах применяется схема параллельного подключения секций между собой.
Первый способ от каждого куска пленки питающие провода (фаза и ноль) выводятся в подрозетник или распредкоробку, там провода соединяются параллельно между собой. После чего их выводы подключаются к терморегулятору.
Недостаток такого подключения – большое количество подключаемых проводов. К тому же для соединения провода нужно сводить в какую-то коробку. А где ее взять, если ремонт уже завершен?
Второй способ более простой. Подключение выполнить методом шлейфования. Например, фазный провод подходит к шине одного куска пленки, соединяется в клемме и дальше идет на клемму другого куска пленки. И так далее. Причем подключение делать цельным проводом (разрезать его возле клемм не нужно).
Нулевой провод подключается аналогично. В результате мы получим параллельное подключение без распайки.
