Основные параметры

После торговой марки на корпусе обозначаются основные номиналы и рабочие характеристики УЗО.

Наименование и серия модели

Обратите внимание, что здесь вы не всегда увидите буквы УЗО, некоторые фирмы-производители обозначают данное устройство как ВДТ (выключатель дифференциального тока).
Величина номинального напряжения и частоты. В российской энергосистеме рабочая частота – 50 Гц

Что касается напряжения, то для однофазной сети в квартире это 220-230 В. Для частного дома иногда необходима трёхфазная сеть и рабочим напряжением будет 380 В.

Характеристики УЗО на видео:

1. Номинальный рабочий ток, это максимальная величина, которую способно коммутировать УЗО.
2. Номинальный дифференциальный ток отключения. Это величина, при которой устройство срабатывает.
3. Также здесь указываются температурные пределы работы УЗО (минимум – 25 градусов, максимум + 40).

1. Ещё одна токовая величина – номинальный условный ток КЗ. Это максимальный ток короткого замыкания, который выдержит устройство и не отключится, но при условии, что в цепи последовательно с ним будет установлен подходящий автомат.
2. Номинальное время срабатывания. Это временной промежуток от того момента, когда внезапно возникла токовая утечка и до того, как она должна погаситься всеми полюсами УЗО. Предельная допустимая величина – 0,03 с.
3. Обязательно на корпусе должна быть нарисована схема УЗО.

Агентство Бизнес-Нововведений

Еще не так давно нам не приходилось задумываться об электрической мощности, которую потребляет наша квартира, поскольку эта величина не имела никакого значения. Но времена меняются, и сегодня, когда пошёл процесс введения ограничений, так называемая «социальная норма потребления», стоит подготовиться, посчитать какова потребляемая мощность в квартире, хватит ли нам той мощности, которую предоставят энергетики. Именно этому вопросу и посвящена наша статья.

Форма токовой утечки

По этому параметру все устройства защитного отключения классифицируются на три типа:

Возникает вполне логичный вопрос, в бытовых сетях протекает переменный ток синусоидальной формы, может достаточно везде устанавливать устройства типа «АС»? Но если внимательнее изучить характеристики современной бытовой техники, то большинство из них имеют блоки питания с электронными полупроводниковыми компонентами, доходя до которых синусоида преобразовывается в импульсные полупериоды. И если утечка будет не синусоидального характера, то УЗО типа «АС» её не зафиксирует и не отключится.

Именно поэтому в паспортах на многие бытовые приборы производитель указывает, через какое УЗО необходимо выполнять подключение.

Советы по выбору УЗО на видео:

Главное баланс

Просчитывая, какое УЗО можно поставить в квартире или частном доме, сколько необходимо этих устройств и какой мощности, примите во внимание, что здесь работает пропорция: чем меньше предел по дифференциальному току — тем чаще будет срабатывать аппарат. Поэтому нерациональным будет выбрать высокоточный прибор на общий ввод, у электросчетчика

Жилище будет обесточиваться довольно часто, особенно если с проводкой есть проблемы. Но и аппарат с большим порогом выключения не будет защищать от ударов током. Он обеспечит лишь противопожарную защиту

Поэтому нерациональным будет выбрать высокоточный прибор на общий ввод, у электросчетчика. Жилище будет обесточиваться довольно часто, особенно если с проводкой есть проблемы. Но и аппарат с большим порогом выключения не будет защищать от ударов током. Он обеспечит лишь противопожарную защиту.

Поэтому на практике применяются две основных схемы подключения, условно — простая и сложная. Простая — самый частый вариант. Один вводный автомат — одно устройство защиты с порогом, подобранным эмпирическим путем.

Если при 30 мА фиксируются слишком частые срабатывания, то либо нужно УЗО заменить на аналогичное с более высоким порогом, либо определить «проблемную» группу потребителей, и на нее смонтировать отдельный аппарат, так как нагрузка по току суммируется.

Вторая схема предполагает дифференцированную проводку с выделением:

• энергоемких потребителей (электрокамина, электроплиты);
• потребителей, работающих во влажных условиях (стиральной машины, бойлера);
• потребителей, чувствительных к токам утечки (сложная электроника);
• обычных потребителей (освещение, маломощные бытовые приборы).

Защитные устройства, установленные на каждую группу в соответствии с допустимым для нее током утечки, обеспечат обесточивание в случае пробоя изоляции только этой группы электроприборов.

Принцип действия

Чтобы правильно выбрать УЗО для частного дома или квартиры, нужно понимать, по какому принципу вообще работает этот агрегат, еще не совсем привычный для российского потребителя.

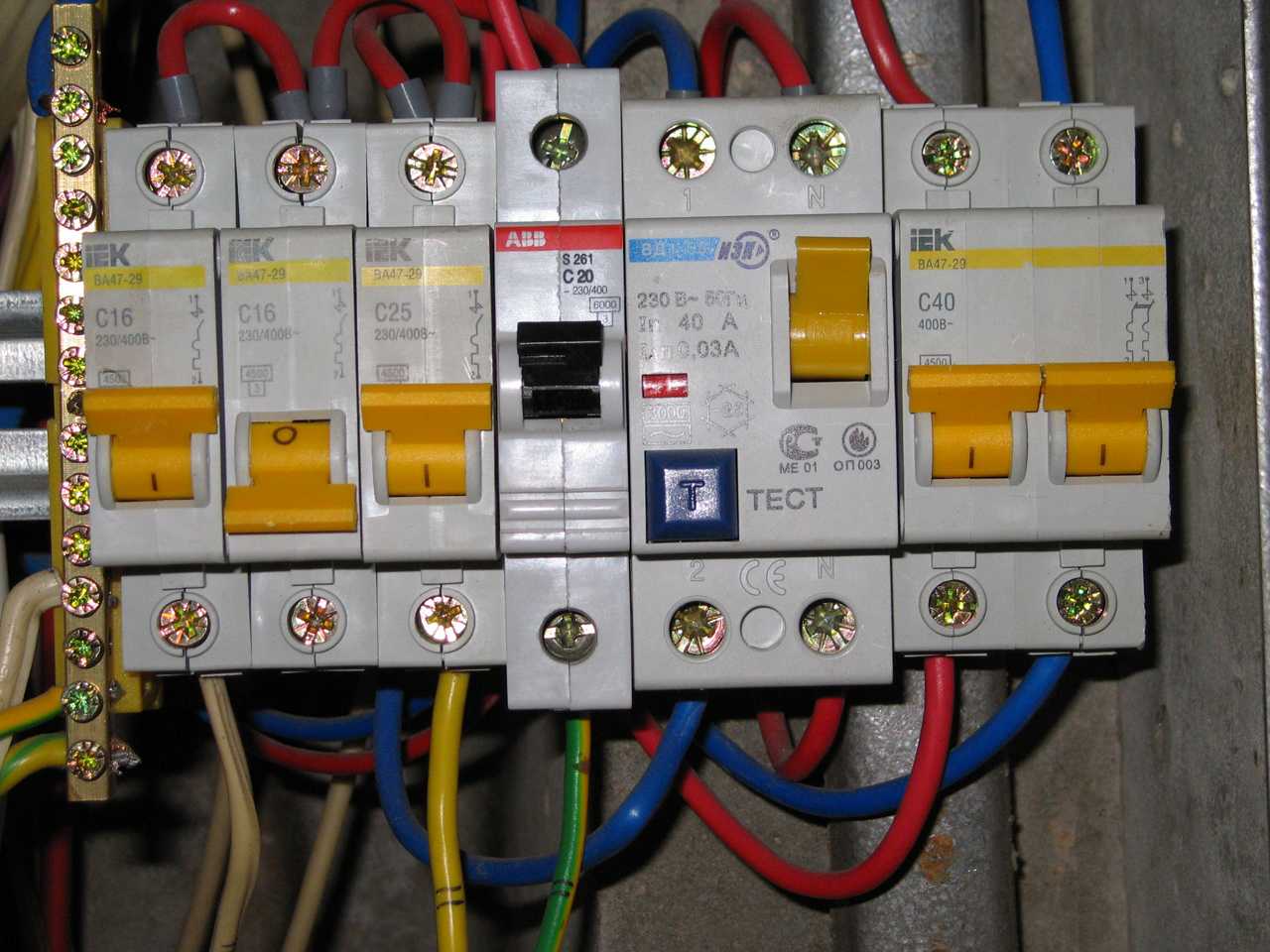

Устройство защитного отключения включается в сеть последовательно после вводного автомата и электросчетчика. Однофазное УЗО (для стандартной сети в 220 В) имеет по 2 клеммы на ноль и фазу, трехфазное — 4 клеммы: 3 фазы и общий ноль.

Основа его работы заключается в сравнивании параметров входящего и выходящего тока. Обобщенно говоря, сколько ампер идет на все потребители тока на входе, столько должно быть и на выходе.

Если между входным и выходным током оказывается разница, значит, где-то в квартире есть утечка по току. Причиной ее возникновения может быть и контакт человека с оголенным проводом (фазой). В этом случае УЗО обесточивает тот участок сети, который к нему подключен.

Минимальный порог срабатывания УЗО составляет 30 мА — это так называемый «порог неотпускания». При переменном напряжении в 220 В частотой 50 Гц ток в 30 миллиампер вызывает судорожные сокращения мышц — человек не может разжать пальцы.

При этом ВДТ с пороговым значением в 30мА должен срабатывать превентивно при токе утечки уже в 15 мА.

Назначение

Самое главное, что необходимо понимать, автоматический выключатель защищает электрическую сеть от сверхтоков, а УЗО обеспечивает защиту человека. Если в результате пробоя изоляции на корпусе электроприбора появился потенциал, при касании к нему есть вероятность получить удар тока. Чтобы этого не произошло, сразу же при возникновении утечки тока, устройство защитного отключения отреагирует и отключит повреждённый участок цепи.

Важно знать! УЗО не защищает от перегрузов и коротких замыканий, поэтому обязательно последовательно с ними в цепь подключаются автоматические выключатели

Выбор противопожарного защитного устройства

Существует огромное количество различных моделей УЗО. Каждая из них оптимально подходит под определенную задачу. Например, для защиты обычных квартир применяют однофазные защитные устройства, а для небольшой мастерской уже пригодится трехфазный прибор.

Разница существует и в максимальных токах, которые способно пропускать УЗО. Для квартиры достаточно устройства на 25-32 А. Для промышленных объектов, как правило, требуется аппарат минимум на 63 А, что соответствует потребителю мощностью около 15 кВт.

Поэтому существует ряд критериев, по которым следует выбирать устройство защитного отключения. Самые значимые из них таковы:

1. Ток утечки. Для противопожарных моделей он лежит в диапазоне 100-300 миллиампер.
2. Электронное или электромеханическое УЗО. Этот фактор влияет на надежность прибора.
3. Селективное или неселективное устройство. Зависит от масштабов и сложности схемы.

Ток утечки УЗО

Типичные значения составляют 100-300 мА. При выборе следует исходить из двух факторов:

1. Разветвленность электропроводки. Чем она больше, тем выше утечка.
2. Состояние изоляции. Чем она старее, сырее и грязнее, тем сильнее утечки.

Для квартиры применяют УЗО на 100 мА. Объясняется это малой разветвленностью и общей длиной проводки. Ведь чем больше площадь проложенных в стенах кабелей, тем проще току найти слабое место в изоляции и утечь на близлежащие заземленные конструкции.

У больших промышленных потребителей маршруты электроснабжения более разветвленные. Также они имеют большую протяженность. Поэтому току проще найти слабую изоляцию и покинуть токоведущую жилу.

Дополнительная информация. Здесь стоит подчеркнуть, что утечка тока и короткое замыкание на землю — вещи разные. При КЗ сопротивление изоляции падает практически до нуля. Поэтому возникают огромные и разрушительные токи замыкания, сопровождающиеся искрами и горением дуги. Утечка тока через изоляцию — явление обычное и нормальнее. В разумных пределах оно присутствует даже у новых электрических кабелей.

Другой важный фактор, повышающий ток утечки — это состояние изоляции. Влага, частички грязи, металлическая пыль и трещины уменьшают сопротивление защитного слоя. Такое обычно происходит со старой проводкой. Из-за этого возрастают утечки тока. Поэтому если проводка старая или находится во влажной среде, то желательно выбрать УЗО, рассчитанное на большие утечки.

Электронное или механическое устройство

Представленные в продаже противопожарные защитные устройства по исполнению делятся на 2 вида:

1. Электронные. Содержат небольшую печатную плату, управляющую контактами.
2. Электромеханические. Работают без сложной электроники.

Электронные устройства обладают недостатком. Для их работы необходимо напряжение в защищаемой линии. Поэтому если перед УЗО происходит обрыв нулевого проводника, то оно теряет работоспособность и не срабатывает при повреждении изоляции.

Электромеханические устройства в этом плане надежнее. Они не столь критичны к качеству питающего напряжения и менее восприимчивы к его скачкам и просадкам.

Обычное УЗО или селективное

Обычные защитные устройства пригодны для небольших потребителей. Они подходят для квартир с малым числом комнат и надежной изоляцией проводки. Главный недостаток таких устройств — это невозможность оперативно выяснить, где именно произошла утечка тока. То есть если где-то в квартире повредилась изоляция, то электропитание всей площади отключится.

УЗО селективного действия используются для формирования избирательной защиты. Обычно это устройства категории S. Их применение позволяет локализовать место повреждения изоляции и отключить от электропитания только и именно проблемный участок.

Селективное устройство EKF

Селективные устройства защитного отключения устанавливаются на вводе в электрощит. Они целесообразны для крупных разветвленных потребителей или многокомнатных квартир, в которых поиск места утечки тока способен занять слишком большое время.

Назначение дифференциальных выключателей

Дифференциальные автоматические выключатели предназначаются для защиты электросети от коротких замыканий и асимметрии токов. Принцип работы подобных устройств основан на сравнении значений и направлений токов, протекающих в L и N жилах питающей сети. Если они равны, то дифференциальный автомат остается во включенном состоянии. Если отличаются, то он отключит нагрузку.

Принцип работы дифференциального автомата

Особенностью работы дифференциального автомата является то, что помимо сравнения токов друг с другом, он замеряет их абсолютное значение. Таким образом, диф автомат, кроме сравнивающей функции, выполняет задачу по отсечке потребителя при перегрузке по мощности. В этом плане его роль схожа с обыкновенным автоматическим выключателем.

В итоге можно выделить 2 задачи, которые выполняет диф автомат:

• защита при перекосе нагрузки или утечки тока на землю;
• отключение потребителя при перегрузке или КЗ.

Следует понимать отличия между устройством защитного отключения и дифференциальным автоматическим выключателем. УЗО используется только для обнаружения утечки. Диф автомат же работает по схожему принципу, но дополнительно защищает сеть от замыканий и перегрузок по току.

Как УЗО предотвращает пожар

Для подобных целей применяются специальные противопожарные устройства защитного отключения. Их особенность состоит в высоком токе утечки. Его значения подбираются, исходя из мощности потребителя и нормальных токов утечки (возникают из-за старения изоляции). Ориентировочные значения следующие:

• до 100 мА — для рядовых потребителей, квартир и частных домов;
• до 300мА — для промышленных потребителей, мастерских и небольших цехов.

В большинстве случаев пожар возникает из-за некачественного контакта или плохой изоляции проводки. Ток начинает протекать через защитный слой кабеля на окружающие его предметы. Например, арматуру или металлические корпуса электрических аппаратов. Протекание тока приводит к нагреву поврежденного места. С течением времени его температура возрастает до воспламенения изоляции.

Роль противопожарного защитного устройства заключается в заблаговременном отключении потребителя при возникновении нагревающих токов утечки. Впоследствии такое отключение спасает проводку от пожара. А УЗО не позволит подать напряжение, пока поврежденное место не будет найдено, а проблема устранена.

Дополнительная информация

Если устройство защитного отключения слишком часто срабатывает без ведомой на то причины, то следует обратить внимание на исправность самого прибора. Нередки случаи, когда виновником ложных срабатываний является само УЗО

Во избежание подобных неприятностей лучше приобретать автоматику от надежных производителей, таких как ABB.

Характеристики УЗО

Теперь разберемся с характеристиками УЗО обозначенных на корпусе устройства.

УЗО — устройство защитного отключения предназначены для защиты человека от поражения электрическим током при косвенном прикосновении (прикосновение человека к открытым проводящим нетоковедущим частям электроустановки, оказавшимся под напряжением в случае повреждения изоляции), а также при непосредственном прикосновении (прикосновение человека к токоведущим частям электроустановки, находящимся под напряжением). Данную функцию обеспечивают УЗО соответствующей чувствительности (ток отсечки не более 30 мА(миллиампер).

Примечание: В США в соответствии с National Elektrical Code, устройства защитного отключения (ground fault circuit interrupter — GFCI), предназначенные для защиты людей, должны размыкать цепь при утечке тока 4-6 мA(миллиампер) (точное значение выбирается производителем устройства и обычно составляет 5 мА) за время не более 25 мс(микросекунд).В Европе эти значеня для УЗО ,как и у нас составляют 30-100 мА.

УЗО должны срабатывать за время не более 25-40 мс(миллисекунд), то есть до того, как электрический ток, проходящий через организм человека, вызовет фибриляцию сердца — наиболее частую причину смерти при поражениях электрическим током.

В списке ниже приведены значения тока через тело человека и наиболее вероятные ощущения, которые можно при этом почувствовать.

Важно! не пытайтесь это прочувствовать это на себе!

• Ток через тело человека -0,5mA:не ощущается,слабые ощущения при прикосновении языком,кончиками пальцев и через рану.
• Ток через тело человека-3 mA:Ощущение близкое к муравьиному укусу.
• Ток через тело человека-15mA:Если вы взялись за проводник,то невозможно его отпустить.Неприятно,но безопасно.
• Ток через тело человека- 40mA:Судороги тела,судороги диафрагмы.Опасность удушья в течении нескольких минут.
• Ток через тело человека-80 mA:Вибрация желудочка сердца.Очень опасно, приводит к достаточно быстрой смерти.

Отсюда второй короткий итог характеристик УЗО

Для защиты человека в бытовых электросетях(однофазный ток  напряжением 220 вольт)  УЗО должны иметь маркировку: ток отсечки не более 30мА,время срабатывания не более 40 мс(миллисекунд). Крупные фирмы производители (такие как АВВ,Legrand) выпускают УЗО для защиты человека, с токами отсечки 10 мА и 30 мА.

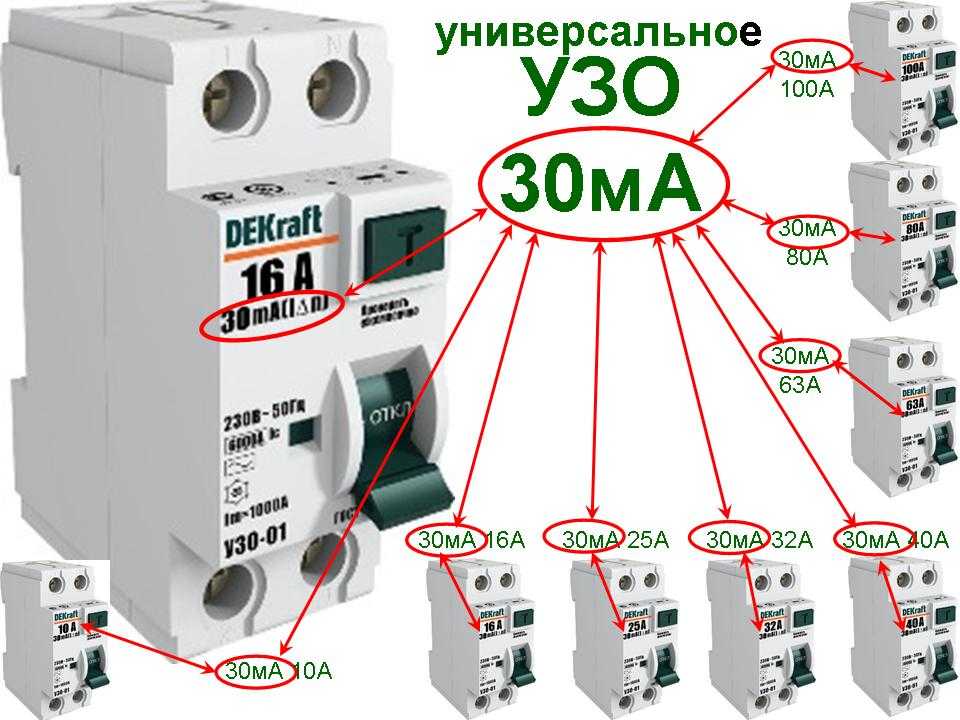

На групповые цепи обычно ставят УЗО с током 30 мА. Если поставить УЗО 10 мА, возможны ложные срабатывания (в квартире всегда есть фоновый, естественный ток утечки). 10 мА ставится обычно на одиночных потребителей (стиральную машинку, посудомойку). Если у вас есть душевая кабина, или стиральная машинка установлена в ванной (влажная среда) , применение УЗО с током отсечки 10 мА просто обязательно.

Следует повторить:

• Для влажных и очень влажных помещений(сауны,бани,ванные,душевые) следует применять УЗО с токоми утечки 10 мА(миллиампер)
• Для других помещений достаточно применения УЗО с током отсечки 30 мА(миллиампер)
• В деревянных дамах при проведении электропроводки во избежании пожаров установка УЗО желательна, а лучше сказать просто необходима.

Примечание: В продаже существуют УЗО  с токами отсечки и 100 мА и 300 мА и более. Эти УЗО ( с отключающим дифференциальным током 100 мА, 300 мА и более иногда применяются для защиты больших участков электрических сетей (например, в частном доме или компьютерных центрах), где низкий порог привел бы к ложным срабатываниям. Такие низкочувствительные  УЗО выполняют противопожарную функцию и не являются эффективной защитой от поражения электрическим током.

Как правильно выбрать

Чтобы выбрать УЗО для квартиры, коттеджа или дачного дома, необходимо в первую очередь определиться с уровнем безопасности, которого планируется достичь.

Нужно учитывать в первую очередь тип проводки. Если электропроводка старая, то устанавливать дифференциальный выключатель по току бессмысленно: в ней почти наверняка будут присутствовать токи утечки. Если выбрать и установить УЗО с пределом в 30 мА, то оно будет срабатывать слишком часто.

Если поставить устройство с порогом отключения выше — то в нем не будет практического смысла.

Кроме того, многие марки ВДТ не предназначены для работы с алюминиевой проводкой, которая была стандартом для квартир в домах, построенных в СССР.
