Какие бывают реле времени

Таймер циклического включения-выключения. Циклическое реле времени своими руками

схема на 12 и 220 вольт

В современном оборудовании часто необходим таймер, т. е. устройство, которое сработает не сразу, а через промежуток времени, поэтому его еще называют реле задержки. Прибор создает временные задержки включения или выключения других устройств. Его не обязательно приобретать в магазине, ведь грамотно сконструированное самодельное реле времени будет эффективно выполнять свои функции.

Сфера применения реле времени

Области использования таймера:

  • регуляторы;
  • датчики;
  • автоматика;
  • различные механизмы.

Все данные устройства делятся на 2 класса:

  1. Циклические.
  2. Промежуточные.

Первое считается самостоятельным прибором. Он подает сигнал через заданный временной промежуток. В автоматических системах циклическое устройство включает и отключает необходимые механизмы. С его помощью управляют освещением:

  • на улице;
  • в аквариуме;
  • в теплице.

Циклический таймер является неотъемлемым устройством в системе «Умный дом». Его применяют для выполнения следующих задач:

  1. Включение и выключение отопления.
  2. Напоминание о событиях.
  3. В строго указанное время включает необходимые устройства: стиральную машинку, чайник, свет и др.

Кроме вышеуказанных, есть еще отрасли, в которых эксплуатируется циклическое реле задержки:

  • наука;
  • медицина;
  • робототехника.

Промежуточное реле используется для дискретных схем и служит вспомогательным устройством. Оно осуществляет автоматическое прерывание электрической цепи. Сфера применения промежуточного таймера реле времени начинается там, где необходимы усиление сигнала и гальваническая развязка электрической цепи. Промежуточные таймеры разделяются на виды в зависимости от конструктивного исполнения:

  1. Пневматические. Срабатывание реле после поступление сигнала не происходит мгновенно, максимальная время срабатывания — до одной минуты. Используется в цепях управления металлорежущих станков. Таймер управляет приводами для ступенчатой регулировки.
  2. Моторные. Диапазон установки временной задержки начинается с пары секунд и заканчивается десятками часов. Реле задержки являются частью цепей защиты воздушных линий электропередач.
  3. Электромагнитные. Предназначены для цепей постоянного тока. С их помощью происходят разгон и торможение электропривода.
  4. С часовым механизмом. Основной элемент — взведенная пружина. Время регулирования — от 0,1 до 20 секунд. Используются в релейной защите воздушных линий электропередач.
  5. Электронные. Принцип действия построен на физических процессах (периодические импульсы, заряд, разряд емкости).

Схемы различных реле времени

Существуют разные варианты исполнения реле времени, схема каждого вида имеет свои особенности. Таймеры можно изготовить самостоятельно. Перед тем как сделать реле времени своими руками, необходимо изучить его устройство. Схемы простых реле времени:

  • на транзисторах;
  • на микросхемах;
  • для выходного питания 220 В.

Опишем каждую из них более подробно.

Схема на транзисторах

Необходимые радиодетали:

  1. Транзистор КТ 3102 (или КТ 315) — 2 шт.
  2. Конденсатор.
  3. Резистор номиналом 100 кОм (R1). Также понадобится еще 2 резистора (R2 и R3), сопротивление которых будет подбираться вместе с емкостью в зависимости от времени срабатывания таймера.
  4. Кнопка.

При подключении схемы к источнику питания начнет заряжаться конденсатор через резисторы R2 и R3 и эммитер транзистора. Последний откроется, поэтому на сопротивлении будет падать напряжение. В результате откроется второй транзистор, что приведет к срабатыванию электромагнитного реле.

При заряде емкости ток будет уменьшаться. Это вызовет снижение эммитерного тока и падения напряжения на сопротивлении до того уровня, которое приведет к закрытию транзисторов и отпускания реле. Чтобы запустить таймер заново, потребуется кратковременное нажатие кнопки, которое вызовет полную разрядку емкости.

Для увеличения временной задержки используют схему на полевом транзисторе с изолированным затвором.

На базе микросхем

Применение микросхем уберет необходимость разряжать конденсатор и подбирать номиналы радиодеталей для выставления необходимого времени срабатывания.

Необходимые электронные компоненты для реле времени на 12 вольт:

  • резисторы номиналом 100 Ом, 100 кОм, 510 кОм;
  • диод 1N4148;
  • емкость на 4700 мкФ и 16 В;
  • кнопка;
  • микросхема TL 431.

Положительный полюс источника питания должен соединяться с кнопкой, параллельно к которой подключен один контакт реле. Последний также подключается к резистору 100 Ом. С другой стороны рези

Разновидности реле времени

     Общепринятая классификация реле основывается на принципе формирования временной задержки, или времени срабатывания реле. По этому признаку можно определить следующие типы реле времени:

• Электромагнитные. В них временная задержка обеспечивается конструктивными особенностями электромагнитной системы самого реле.

• Пневматические. Здесь задержка определена временем заполнения специальной воздушной камеры.

• С часовым механизмом. Время задержки отсчитывается анкерным часовым устройством.

• Моторные. Время определяется поворотом диска, вращаемого электродвигателем с редуктором.

• Электронные. Времязадающим устройством служит электронная схема.

     Остановимся подробнее на конструкции, принципе работы и особенностях применения различных типов реле.

Правильный выбор

Зная характеристики основных видов приборов для отопления частного дома, сделать выбор по этим критериям легко. Многообразие конструктивных особенностей радиаторов, дизайнерских решений внесёт нотку элегантности в обустройство жилых помещений. Производители сделали лучше внешний вид чугунных батарей, которые не требуют окраски в домашних условиях. И теперь классика не вызывает отторжения по внешнему облику.

Регулировка цифрового оборудования

Применение устройств с механическими настройками можно объяснить на примере таймера REV Ritter. Он включается в самую обычную бытовую розетку. С помощью этого аппарата происходит контроль управления в необходимых временных рамках любой домашней техники. Его настройка происходит следующим образом:

  1. Поднимаются все элементы, находящиеся вокруг диска.
  2. Опускаются только элементы, которые стоят напротив необходимого значения времени.
  3. Диск поворачивается для установки текущего времени.

Например, если на диске опустить сегменты с числами 15 и 21, то после начала работы устройства питание подключится в 15 часов, а разорвётся цепь в 21 час. Конструкция механизма REV Ritter предполагает организацию 48 периодов за полные сутки.

Также оборудование имеет возможность внепрограммного подключения нагрузки. Чтобы включить такую функцию, есть отдельная кнопка, которая размещена сбоку корпуса. Если на неё нажать, то питание на прибор будет подаваться без учёта настроек.

Запуск нагрузки кнопкой на заданное время

По просьбе читателя Сергея публикуем схему, реализовав которую, появится возможность запускать нажатием кнопки исполнительное устройство на заданное время. Например, двигатель. Устройство задержки РВО-П2-15 выбрано случайным образом, подойдет любое другое со сходными параметрами.

Схема простая и приводится без пояснений:

Для правильной работы РВО-П2-15, необходимо выполнить его настройку согласно паспорту:

  1. Чтобы устройство задержки включалось одновременно с подачей питания, необходимо DIP-переключатель 4 перевести в положение 2.
  2. DIP-переключателями 1–3 выбрать диапазон времени.
  3. Установить заданное время выдержки.

Разновидности по конструктивному исполнению

В зависимости от конструктивных особенностей существуют три варианта изготовления, что видно на фото реле времени:

  • Блочные – имеют внешний тип установки. Особенность состоит во внутреннем питании приспособления. Данная конструктивная особенность присуща реле, устанавливаемых в приборах, осуществляющих фотопечать.
  • Встраиваемые – это более простая модель без корпуса и самостоятельного питания. Задействуются при сборе более сложных узлов и встраиваются в корпус агрегатов совместно с другими компонентами, как на стиральных машинах.

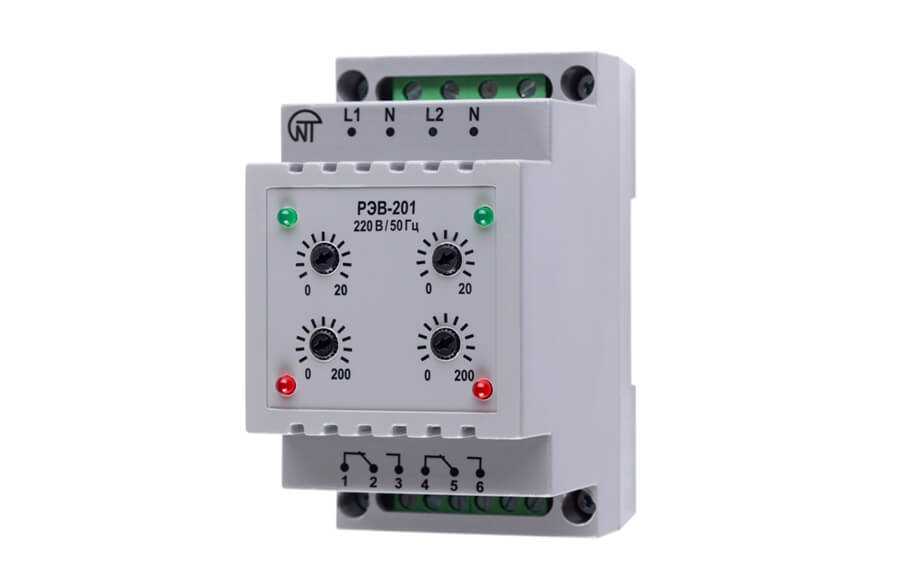

  • Модульные – отличаются возможностью крепления в электрощитках посредством ДИН-рейки.

Как подключить реле времени

Существует большое количество вариантов подключения РВ. Это связано как с разным типом устройств, так и с выполняемой ими задачей. В качестве примера выбрана простая схема подключения электронного реле времени на 220в, которую легко обустроить своими руками. Этот тип приборов чаще всего используется в бытовых целях. Представленная схема может применяться для решения простых задач. Например, для контроля включения и отключения отопления, полива газонов, освещения внутри или снаружи дома. Электронные устройства позволяют задавать множество параметров, все что нужно – тщательно ознакомиться с их инструкцией.

Реле времени достаточно простое в пользовании устройство, которое при этом может решать необходимые задачи разной степени сложности. Кроме обеспечения функционала РВ позволяет экономить средства. Ведь, как бы человек ни старался вовремя включать и отключать необходимые электроприборы, устройство сделает это более точно. Еще реле времени поможет сэкономить время и физические силы, которые тратятся на такие действия, а также разгрузит голову от излишних забот.

Классификация реле по принципу работы

Большинство защитных устройств в виде реле работает по принципам электромагнитной индукции, однако контролируемые признаки и способ реакции могут быть разными. На данный момент к наиболее популярным можно отнести виды релейной защиты, работающие по следующим схемам:

  • Газовые. Также к этой группе можно отнести масляные датчики-контроллеры. В обоих случаях задача устройства заключается в фиксации утечек охлаждающих веществ трансформатора. В случае разгерметизации каналов подачи масла или газа реле автоматически отключает оборудование.
  • Дифференциальные. Такие реле используются также в трансформаторах, генераторах и на подстанциях, контролируя токовые величины. Стандартная модель реакции предполагает отключение устройства, если входные величины имеют большую разницу с выходными показателями.
  • Направленно максимальные. Простейшие реле, активизирующие защиту при фиксации избыточно высоких показателей напряжения, мощности или силы тока.
  • Дистанционные. Блокировочные реле, которые фиксируют короткие замыкания и помехи в цепи, после чего отключают аппаратуру.
  • Дуговые. Такие реле устанавливаются на комплектных трансформаторах и подстанциях. С помощью оптических датчиков и сенсоров давления они фиксируют признаки возгорания, запуская соответствующие системы пожаротушения.

Реле времени

Реле времени представляет собой простое современное автоматическое устройство. Здесь все понятно на интуитивном уровне и такие приборы очень широко используются в самых разных схемах для автоматизации технологических операций.

В наше время задачи реле времени могут выполняться программируемыми логическими контроллерами, однако, «старые» приборы еще не полностью вытеснены.

Предназначение реле времени — коммутация электроцепей с предварительно установленной временной выдержкой.

Современные реле времени представляют собой временные контроллеры, которые можно запрограммировать для решения конкретных задач.

Эти приборы способны обеспечивать нужный интервал времени, учитывая определенный алгоритм подключения элементов в электроцепи. Чаще всего они применяются при необходимости автоматического запуска устройств через определенный интервал времени, после того, как поступил основной сигнал.

Самые разные конструкции реле времени определяют применение прибора на бытовом и промышленном уровне.

Особенности монтажа

Чтобы пускатель и реле времени смогли надежно работать, их нужно правильно установить. Устройства должны быть жестко закреплены.

Нельзя устанавливать приборы в местах, которые могут подвергаться ударам и вибрациям, например там, где установлены электромагнитные аппараты (больше 150 А), создающие удары и вибрации во время включения.

Если к контактам магнитного пускателя подключается один проводник, нужно загибать его П-образно, чтобы предотвратить перекос пружинной шайбы зажима.

Если подсоединяются два проводника, они должны быть прямыми, и каждый должен располагаться с одной стороны винта зажима. Обязательно нужно проверить надежность закрепления проводников.

Перед подключением к пускателю концы медных проводников нужно залудить, а многожильные скрутить. Однако нельзя смазывать контакты и подвижные детали пускателя.

Промежуточные

Промежуточные реле времени устанавливаются в механизмы, которым нужна задержка сигнала на определенный момент. Они в свою очередь разделяются на подтипы:

  • электромагнитные;
  • пневматические;
  • моторные;
  • с часовым или анкерным механизмом;
  • электронные.

Рассмотрим устройство и назначение каждой разновидности.

Электромагнитные

Используются в цепях постоянного тока, где на катушке устройства добавлен отдельно короткозамкнутый виток и за счет остаточного поля происходит замедление на отпускание контактов или замыкание. Пределы регулирования до 5 секунд.

Чаще всего такие реле времени применяются в цепях управления разгоном и торможением электропривода.

Пневматические

Данный тип снабжен специальным пневматическим демпфером или диафрагмой, регулировка производится изменением размера воздушного отверстия. После поступления сигнала якорь тянет поршень, но не может сделать это мгновенно, пока воздух находится в демпфере. Через регулируемое отверстие задается время срабатывания. Регулирование возможно до 60 секунд.

Реле времени пневматического типа часто используют для автоматического управления оборудованием, к примеру, металлорежущим станком. Помимо этого пневматические реле нашли свое применение в цепях управления приводом для ступенчатого регулирования, разгона и торможения.

Моторные

Сердце устройства синхронный двигатель, работающий от переменной сети 50 Гц. Сложное механическое устройство с возможностью установки задержки от нескольких секунд до десятков часов.

Моторные реле времени, собственно, как и анкерные, могут применяться в цепях защиты ВЛ для повторного включения.

С часовым или анкерным механизмом

Работают за счет взведенной пружины. Электромагнит заводит пружину, устройство начинает работу (принцип заводной игрушки) и замыкает контакты. Диапазон регулирования реле 0,1-20 сек.

О том, для чего они нужны, мы уже рассказали немного выше.

Электронные

Обширное семейство аналоговых и цифровых электронных устройств, использующие физические процессы в электронных схемах, заряд или разряд конденсатора, отсчет определенного числа импульсов.

С помощью реле электронного типа можно неплохо экономить дома, к примеру, возьмем свет в коридоре, кладовке или подъезде. Нажимая кнопку мы включаем свет. По прошествии определенного времени он отключается, этого периода должно хватить на поиски предмета в коридоре, кладовке или попадание в квартиру. Свет без надобности не горит, по забывчивости оставленный включенным.

Наглядно увидеть, какие есть реле времени и какой принцип действия у каждого типа исполнения, вы можете на видео ниже:

Принцип работы существующих таймеров

Вот и все, что хотелось рассказать вам об особенностях применения разных типов реле времени. Теперь вы знаете, какие бывают разновидности таймеров и как они работают.
