Генератор переменного тока: устройство, принцип работы, выбор для дома

Классификация

Существуют генераторы постоянного тока с независимым возбуждением обмоток, с самовозбуждением. Последние модели используют электричество, которое ими же вырабатывается. По способу объединения обмоток якорей альтернаторы делят на устройства с возбуждением следующих типов:

• смешанным;
• параллельным;
• последовательным.

Схема генератора постоянного тока представлена на картинке 5.

Схемы альтернатора

С параллельным возбуждением

Чтобы электроприборы работали в нормальном режиме, необходимо стабильное напряжение, которое не зависит от изменений в общей нагрузке. Эта проблема решается методом настройки параметров возбуждения. В таких генераторах катушка подключена (через реостат) параллельно обмотке якоря. Реостат может замыкают обмотку. В противном случае при разъединении цепи возбуждения внезапно повысится ЭДС самоиндукции, что может повредить изоляционный материал. В состоянии непродолжительного замыкания энергия превращается в тепловую, чем предотвращается разрушение устройства.

Электромашины с возбуждением такого вида не требуют внешнего источника питания. Самовозбуждение обмоток происходит под действием остаточного магнетизма в сердечнике магнита. Последние, для улучшения описанного процесса, производят из стали. Самовозбуждение длится до тех пор, пока ток не станет максимальным, а электродвижущая сила не покажет номинальное значение.

Преимущество вышеописанных электрогенераторов в том, что на них почти не влияют электротоки при коротком замыкании.

С независимым возбуждением

Источниками питания для обмоток нередко стают аккумуляторы или же иные устройства. В машинах с малой мощностью применяются постоянные магниты, обеспечивающие присутствие главного магнитного потока. На валу альтернатора располагают микрогенератор (возбудитель), который вырабатывает электроток для возбуждения якорных обмоток. Для этой цели необходимо от 1 до 3 % номинального тока якоря. Изменение электродвижущей силы выполняется регулирующим реостатом.

Достоинство: на возбуждающий ток не имеет воздействия напряжение на зажимах.

С последовательным возбуждением

Последовательными обмотками вырабатывается ток, который равняется электротоку альтернатора. В случае холостого хода отсутствует нагрузка, поэтому возбуждение нулевое. Это обозначает, что регулировочные свойства не существуют.

В агрегате с последовательным возбуждением почти нет тока, если ротор вращается на холостых оборотах. Чтобы запустить возбуждение, требуется подключение нагрузки к зажимам устройства. Явная связанность напряжения с нагрузкой считается огромным минусом последовательных обмоток. Подобные агрегаты используются лишь для питания электрических приборов, у которых нагрузка постоянная.

Со смешанным возбуждением

Самые лучшие свойства собраны в конструкции агрегатов со смешанным возбуждением. Особенность устройств в том, что они состоят из двух катушек:

• основная — подключена параллельным способом к обмоткам якоря;
• вспомогательная — подключена последовательным способом.

В цепи основной присутствует реостат, который регулирует ток возбуждения. Процедура самовозбуждения генератора со смешанным типом такая же, как у агрегата с параллельными обмотками (в самовозбуждении не принимает участия последовательная обмотка, так как отсутствует исходный ток). А свойства холостого хода идентичны характеристикам генератору с параллельной обмоткой. Такие особенности разрешают настраивать напряжение на зажимах устройства.

Обеспечение требований безопасности

Обычно генераторы устанавливают вне закрытых мест. Главное — чтобы они находились там, где гарантирована полная защита от осадков, других воздействий внешней среды. Токсичность продуктов выхлопа — главная причина, по которой генераторы запрещается эксплуатировать именно в закрытых помещениях.

Обратите внимание! Твёрдая неподвижная горизонтальная поверхность без возвышений — оптимальная опора для установки. При монтаже надо проследить за тем, чтобы присутствовало свободное пространство площадью минимум 1 квадратный метр

Такое расстояние должно остаться с каждой стороны от генератора. Это необходимо, чтобы организовать свободную циркуляцию воздуха, исключить теплопередачу от генератора в сторону окружающих предметов.

Со стороны выпускного отверстия не должно быть посторонних предметов. Они могут повредить конструкцию либо стать источником дополнительной опасности для неё. На вентиляционные отверстия тоже не должно попадать никаких загрязнений.

К генератору не должны иметь доступ дети и другие посторонние лица. То же касается других людей, которым не знаком принцип безопасной эксплуатации.

Самостоятельный ремонт генераторов под запретом, для этого надо приглашать специалистов.

Нахождения источников пламени, тлеющего горения рядом с агрегатом недопустимо. Иначе преобразовывать энергию безопасно не получится.

Компактные приборы

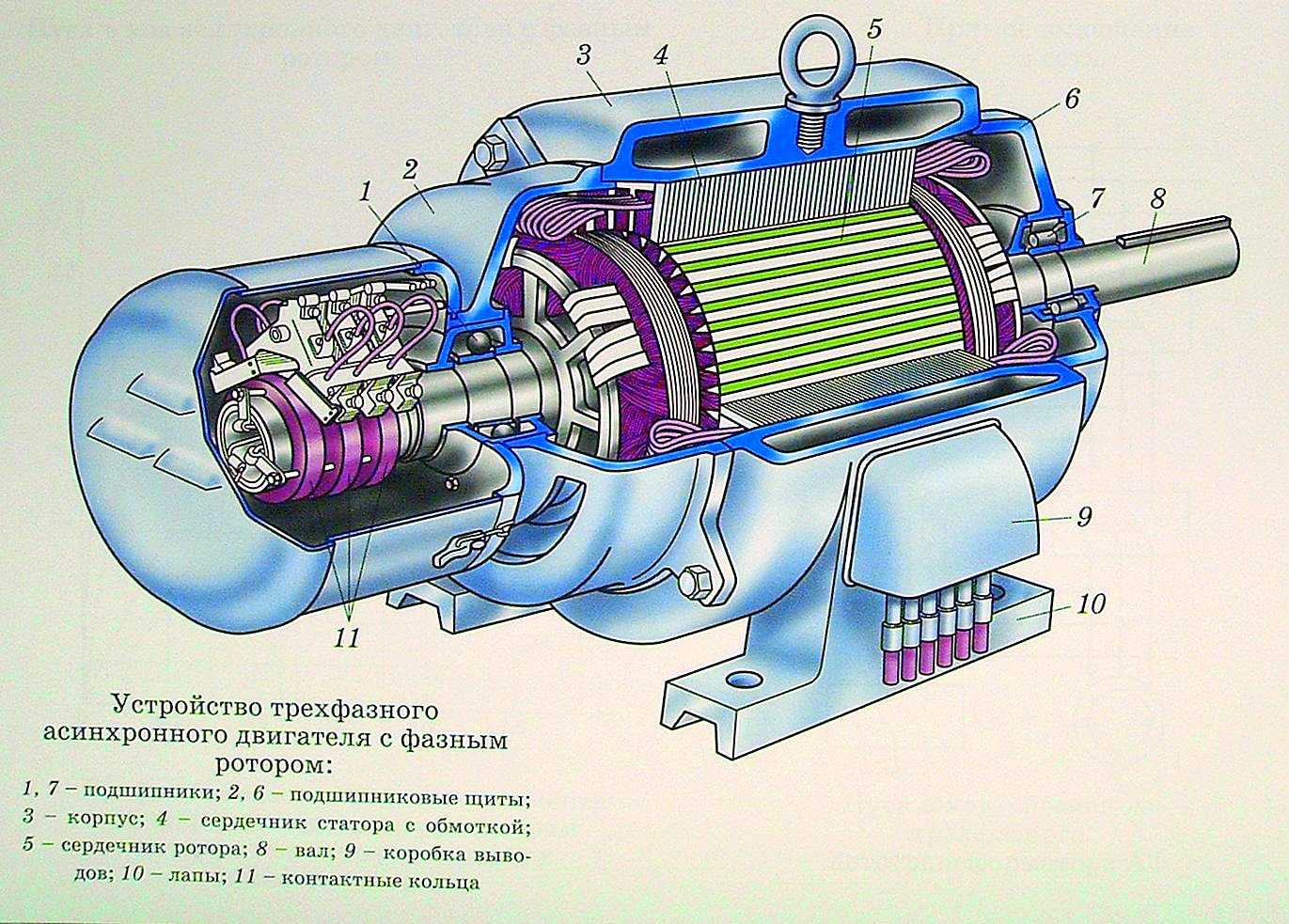

Электрический генератор переменного тока

1. Устройствами, имеющими неподвижную часть в виде статора и вращающийся элемент, который представлен магнитными полюсами. Данный тип популярен у потребителей и очень активно эксплуатируется благодаря наличию неподвижной обмоточной части, не требующей снимать избыточную нагрузку электрической сети.
2. Устройствами электрического типа, имеющими вращающийся якорь и магнитные неподвижные полюса.

Таким образом, в конструкцию генератора любого типа входят две наиболее важные части: подвижная и неподвижная, а также некоторые связующие элементы, представленные щетками и проводными соединениями. Электрогенераторами переменного тока производится как активная энергия, так и реактивная, передающаяся и распределяемая по электросетям.

Электрические генераторы ПТ, наряду с трансформаторами, рассчитаны на определенные номинальные токовые величины и достаточное количество номинального напряжения, зависящие от конструкционных особенностей такой машины, а также типоразмеры рабочих частей и связующих элементов.

Мощность автогенератора

Если включить все энергоемкие приборы в автомобиле, то генератор может не справляться с нагрузкой и часть энергии будет отдавать аккумулятор.

Чтобы рассчитать мощность генератора достаточно воспользоваться простой формулой из школьного курса P = I * U, где Р – мощность, I – сила тока, U – напряжение.

Мы узнали, что напряжение на выходе генератора должно быть в районе 13,5В – 14,2В. Сила тока у разных моделей может отличаться. В среднем это от 80А до 140А. Возьмем среднее значение в 100А.

По формуле получаем 13,5В*100А = 1 350 Вт или 1,35 КВт. Это и есть мощность генератора, которая измеряется в Ваттах. Нужно также учитывать, что это максимальное значение, которое достигается при определенных оборотах двигателя, как правило, от 3000 об/мин и выше. На холостом ходе выдаваемая мощность равняется 75% от максимально возможной. Считается, что для автомобиля хватает 80А. Если применить более мощный автогенератор, то бортовая сеть может не справиться с нагрузкой. Нужно это учитывать. Большая мощность не всегда идет на пользу.

Качество эксплуатации: от каких факторов зависит?

Есть некоторые важные параметры, без расчёта которых нельзя сделать правильный выбор.

Мощность.

Для этого надо заранее посчитать, какую мощность потребляют все устройства, установленные дома. Нагрузка от основных потребителей может быть активной и реактивной. Главное — учитывать некоторый запас, применять соответствующие коэффициенты.

Что внутри?

1-1,3 — в таком диапазоне находится коэффициент активной нагрузки для бытовых электрических приборов. 3 — тот же параметр, но для устройств, работающих с реактивной нагрузкой.

Важно! Нужно сложить все виды нагрузки друг с другом, чтобы понять, какой агрегат требуется в том или ином случае. 15% откладывают про запас сверху. Ведь со временем иногда увеличивают количество электрических приборов

При пуске некоторые приборы потребляют гораздо больше энергии, чем указано в сопроводительной документации.

Разновидность нагрузки, с которой работает генератор.

Бывают сети с напряжением 220 и 380 В. Многие думают, что последний вариант — универсальный, потому ему и следует отдать предпочтение в большинстве случаев. Но лучше всё-таки остановить выбор на однофазной сети, если нет планов по подключению приборов с соответствующими характеристиками.

Иначе при монтаже электропроводки возникают проблемы, которые не удаётся предвидеть сразу.

Разновидности используемого топлива для генерирования тока.

Надёжность большинства современных установок остаётся практически одинаковой. Существенное отличие — только в стоимости приборов и источников энергии для них.

Классификация генераторов

Существует несколько признаков, на основании которых электрический генератор можно отнести к одной из разновидностей:

• Сфера применения.
• Режимы работы.
• Фазность.
• Автономность.

Эксплуатация

По каждому из признаков надо изучить модель заранее, тогда и выбор проще будет сделать.

Автономность

Полная независимость от централизованных источников энергии — одно из главных преимуществ, которыми обладают современные генераторы. В зависимости от этого показателя, модели делятся на мобильные либо стационарные.

Стационарные

Речь идёт о генераторных станциях, в основе работы которых — дизельные двигатели. Подходят для снабжения электрической энергии потребителей, удалённых от других подобных объектов. Обеспечивают снабжение током на тех территориях, где даже малейшая остановка производственных процессов приведёт к серьёзным негативным последствиям.

Мобильные

Чаще всего эти агрегаты — самые компактные. Допускают перемещение в пространстве установки. У передвижных станций сфера применения довольно широка:

1. Электросварка.
2. Местное освещение.
3. Снабжение током бытовых электроприборов, и так далее.

Обслуживание и ремонт

Внутри оборудования размещают двигатель внутреннего сгорания, который способен работать на дизельном топливе либо бензине. Агрегаты отличаются друг от друга по габаритам. Одного человека хватает, чтобы перемещать только самые маленькие устройства. Но есть мобильные варианты, монтаж которых проводят на автомобильных прицепах.

Фазность

Агрегаты разделяют на трёх- и однофазные в зависимости от внутренней структуры устройств.

Однофазные

Отличаются способностью производить однофазный ток. Питание бытовых приборов — главное назначение устройств. Обычно аппараты выпускают мобильными, чтобы с ними было проще обращаться. Частные домовладения — объекты, внутри которых однофазные агрегаты можно встретить чаще всего. Например — для удовлетворения различных нужд на бытовом уровне.

Трёхфазные

Питание силового электрооборудования — вот в чём состоит основная функция. Иногда происходит разделение такой энергии по нескольким фазам. Для питания электропроводки это очень удобное решение, позволяющее развести линию на несколько частей.

Интересно! Главное — чтобы мощность потребления у всех линий оставалась примерно одинаковой. Генератор быстро выходит из строя, если между значениями образуется серьёзная разница.

Режимы работы

Основные и резервные — две главные разновидности режимов работы согласно этой классификации.

Основные

Такие аппараты созданы, чтобы работать на постоянной основе. Группу промышленных установок представляют мощные электрогенераторы, снабжённые дизельными двигателями. Актуальны для объектов, которым наличие электрической энергии требуется постоянно.

Резервные

По названию легко понять, что такие электрические генераторы применяются лишь в некоторых, исключительно крайних случаях. Например, если централизованное электроснабжение отключают на некоторое время. Такие приборы могут включаться, если срабатывает реле, реагирующее на уменьшение напряжения. Беспрерывная работа допустима только на протяжении нескольких часов.

Сфера применения

Генераторы выпускают с расчётом на два основных направления — бытовые условия либо промышленные объекты.

В быту

Выбор бытовых генераторов на современном рынке порадует любого потребителя, вне зависимости от масштабов и запросов. Обычно выбирают однофазные установки, способные наладить бесперебойное снабжение электрическим током при аварийных ситуациях. Питание выносного электрооборудования — ещё одна сфера применения. Качество тока становится особенно важным показателем, если речь идёт о бытовых электроприборах, применяющих цифровую элементную базу. В этом случае энергия должна обладать такими параметрами: 220 В, 1 А, 50 Ггц.

На даче

При электросварочных работах применяют установки, обладающие повышенной мощностью. Преимущество в том, что для формирования электромеханической дуги вырабатывается ток с серьёзной силой.

Обратите внимание! Если в инструкции не описано сразу применение для электросварки, то стоит отказаться от подобной идеи. Иначе генераторы быстро портятся

Промышленные объекты

Чаще речь идёт о независимых мощных стационарных установках. Они актуальны для промышленных предприятий и целых жилых районов, больниц, общественных учреждений с высокой проходимостью. Тогда такие механические приспособления актуальны.

Крепление и привод

За работу генератора отвечает шкив двигателя посредством работы ременной передачи. Количество оборотов агрегата зависит от диаметров различных шкивов, входящих в состав конструкции основного устройства.

В современных моделях транспортных средств встречается поликлиновый ремень, обладающий большой гибкостью. С его помощью удается привести в действие шкивы минимального диаметра, благодаря чему увеличиваются обороты автогенератора. Существует несколько способов натяжения такого ремня, что очень удобно. Выбор способа зависит от модели транспортного средства, а также от конструкции натяжителя. Обычно предпочитают натягивать ремень специальными шариковыми роликами.

Частота переменного тока, вырабатываемого генератором

Данные генераторы являются синхронными, то есть угловая скорость (число оборотов) вращающегося магнитного поля линейно зависит от угловой скорости (числу оборотов) ротора генератора и асинхронными, в которых имеется скольжение, то есть, отставание магнитного поля статора от угловой скорости ротора. Ввиду некоторой громоздкости регулирования асинхронные генераторы получили небольшое распространение.

Если ротор генератора двухполюсный, то за один его полный оборот индуктированная электродвижущая сила совершит полный цикл своих изменений.

Следовательно, частота электродвижущей силы синхронного генератора будет: f=n60{\displaystyle f={\frac {n}{60}}},

где

f{\displaystyle f} — частота в герцах;

n{\displaystyle n} — число оборотов ротора в минуту.

Если генератор имеет число пар полюсов p{\displaystyle p}, то соответственно этому частота электродвижущей силы такого генератора будет

в p{\displaystyle p} раз больше частоты электродвижущей силы двухполюсного генератора: f=pn60{\displaystyle f=p{\frac {n}{60}}}.

Частота переменного тока в электрических сетях должна строго соблюдаться, в России и других странах она составляет 50 периодов в секунду (герц). В ряде стран, например в США, Канаде, Японии, в электрическую сеть подаётся переменный ток с частотой 60 герц. Переменный ток с частотой 400 герц применяется в бортовой сети самолётов.

В таблице показана зависимость частоты генерированного переменного тока от количества магнитных полюсов и числа оборотов генератора

Данный фактор следует учитывать при конструировании генераторов.

Число полюсов	Число оборотов ротора для частоты 50 герц,в 1 минуту	Число оборотов ротора для частоты 60 герц,в 1 минуту	Число оборотов ротора для частоты 400 герц,в 1 минуту
2	3 000	3 600	24 000
4	1 500	1 800	12 000
6	1 000	1 200	8 000
8	750	900	6 000
10	600	720	4 800
12	500	600	4 000
14	428,6	514,3	3 429
16	375	450	3 000
18	333,3	400	2 667
20	300	360	2 400
40	150	180	1 200

Например, паровая турбина наиболее оптимально работает при 3000 оборотов в минуту, число полюсов генератора равняется двум.

Например, для дизельного двигателя, применяемого на дизельных электростанциях, оптимальный режим работы 750 оборотов в минуту, тогда генератор должен иметь 8 полюсов.

Например, массивные и тихоходные гидравлические турбины на крупных гидроэлектростанциях вращаются со скоростью 150 оборотов в минуту, тогда генератор должен иметь 40 полюсов.

Данные примеры приведены для частоты переменного тока 50 герц.

Эффект электромагнитной индукции

Основой появления в проводнике электрического тока является электродвижущая сила — ЭДС. Она способна заставить перемещаться заряженные частицы, которых много в любом металле. Эта сила появляется только в случае, если проводник испытывает на себе изменение интенсивности магнитного поля. Сам эффект получил название электромагнитной индукции. ЭДС тем больше, чем больше скорость изменения потока магнитных волн. То есть, можно возле постоянного магнита перемещать проводник, или на неподвижный провод влиять полем электромагнита, меняя его силу, эффект будет один и тот же – в проводнике появится электрический ток.

Над этим вопросом в первой половине XIX века работали ученые Эрстед и Фарадей. Они же и открыли это физическое явление. В последствии на основе электромагнитной индукции были созданы генераторы тока и электродвигатели. Интересно, что эти машины легко могут быть преобразованы друг в друга.
