Что делать если электросчетчик мотает много электроэнергии

Понятие о коэффициенте трансформации

Для произведения рационального контроля электроэнергии на крупных объектах используется специальное оборудование, снижающее мощность на выходах электросчетчика. Данные устройства не соединены напрямую с электросетью здания, что обозначает невозможность прямого включения высоковольтного напряжения к общей электросети. Отсюда следует, чтобы минимизировать возникновение неисправностей надо уменьшать мощность с помощью трансформаторного оборудования. В таком случае электросчетчики зафиксируют нагрузку, сниженную в десятки раз. Полученные таким образом результаты и будут КТ, а, чтобы определить настоящий расход электричества, следует умножить показания электросчетчика на используемый расчетный коэффициент.

Пример расчета

Рассмотрим, как рассчитать показания счетчика электроэнергии с трансформаторами тока с коэффициентом трансформации 100/5=20.

Например, на счетчике было значение, на 200 кВт превышающее цифру, списанную в начале периода.

Расчет:

200кВт*20=4000 кВт.

При поиске ответа на вопрос, как рассчитать показания счетчика электроэнергии непрямого подключения с трансформаторами тока, важно учесть, что погрешность между реальным значением и указанным в техдокументации не должна превышать 2%. Показание должно быть снято с рабочего ответвления

Решая вопрос, как посчитать показания счетчика электроэнергии, включенного в сеть с трансформатором тока, необходимо учитывать, что у любого прибора есть определенный срок службы. После того, как он закончился, не стоит надеяться, что считанные показания будут точные.

При покупке преобразователя необходимо проверить год и месяц выпуска. Это оборудование проверяется каждые 4 года, поэтому не должно быть просроченное.

Данные на шильдике изделия должны полностью совпадать с информацией в техпаспорте.

При выборе трехфазного ТТ необходимо учесть, что период со дня выпуска до пломбирования не должен превышать 12 месяцев. В противном случае возникнут дополнительные затраты на покупку другого преобразователя или госпроверку уже приобретенного.

Бесконтактные

Этот тип устройств применяется в случаях, когда установка других счетчиков является затруднительной. К преимуществам бесконтактной аппаратуры можно отнести высокую точность, добиться этого удается за счет снижения помех.

Подобные аппараты могут похвастаться высокой надежностью, стойкостью к воздействию неблагоприятных факторов окружающей среды и защитой от воровства электроэнергии. Из-за высокой стоимости они применяются только на предприятиях, в частных домах встречаются очень редко.

Оптимальным выбором является индукционный счетчик электроэнергии высокой точности. Такой прибор стоит относительно недорого, но при этом способен производить точные подсчеты.

Смотрите видео, в котором специалисты разъясняют особенности приобретения счетчиков электроэнергии в зависимости от класса точности:

Виды и правила выбора преобразователя электротока

Трансформаторное оборудование, снижающее электроток (ТТ), классифицируется по различным характеристикам, в том числе коэффициенту преобразования. Это оборудование требуется, если объект потребляет мощности, которые в несколько раз превышают возможности обычного узла.

ТТ преобразует ток до уровня, позволяющего подключить для контроля обычные электросчетчики на одну или три фазы и создать систему защиты линии.

Классификация

По способу монтажа

ТТ по такому принципу делятся на:

  • опорные (устанавливаемые на поверхности);
  • проходные (прикрепленные к шинопроводу);
  • шинные (прикрепленные к шине);
  • встроенные в системы силового электротока;
  • разъемные (установленные на кабелях).

По типу изоляции

Трансформатор электротока может быть:

  • с эпоксидной смолой или специальным лаком;
  • в пластиковом корпусе;
  • с твердой изоляцией из фарфора, бакелита. твердого пластика;
  • с вязким составом (маслом);
  • наполненные газом;
  • с масляно-бумажной изоляцией.

Какие параметры учитывать

Для расчета показаний электросчетчика с трансформаторами тока важен коэффициент трансформации. Он может быть одноступенчатый или каскадный (многоступенчатый). Последний вид ТТ отличается наличием нескольких вторичных обмоток и большим количеством витков в первичной обмотке.

Нежелательно покупать ТТ со слишком высоким уровнем трансформации. При подобном выборе придется устанавливать счетчик на приемный вход. Более популярны преобразователи с одним коэффициентом, не меняющие показание во время эксплуатации. При их использовании проблема, как считаются показания счетчика электроэнергии, подключенного через трансформаторы тока, решается проще.

Принцип работы измерительных трансформаторов

Внутренне устройство и метод работы трансформаторов тока базируется на простых принципах, схема несложная. Первичная обмотка катушки подключается последовательно, чтобы протекал фазовый нагрузочный ток. После возникает индукция электромагнитного поля, которая переходит на обмотку вторичной катушки. В последнюю врезают трехфазные трансформаторы.

Для уменьшения используется коэффициент трансформации, благодаря которому во второстепенную обмотку поступает меньшее количество электроэнергии. Так обеспечивается нормальная работа счетчика, а показатели на выходе необходимо умножать на число коэффициента, чтобы получилось истинное значение израсходованного напряжения.

Таким образом, трансформаторный механизм преобразует высокое напряжение на входе в приемлемое для счетчика. Оборудование работает при частоте в 50Гц и токе 5А. например, если устройство имеет предельный показатель нагрузки в 100А, данные на выходе умножаются на 20 (100 разделить на 5).

Благодаря переходникам обеспечивается защита счетчиков от перепадов напряжения, коротких замыканий, перегрузок. Более того, если сгорит трансформатор, его легче заменить, чем электротехнический счетчик.

При подключении стоит учитывать и некоторые недостатки. Наиболее распространенный вариант – не учитывается стартовое значение тока прибора учета. В таком случае счетчик просто не сможет начать работу.

Несоблюдение полярности при подключении – еще одна часто допускаемая ошибка. На входе катушки первичной обмотки находится две клеммы – одна для фазы L1, другая для нагрузки L2. Измерительная обмотка для катушки также оснащена двумя клеммами (И1 и И2). Кабель требуется подключать на соответствующие контакты, предварительно рассчитав предельную нагрузку.

Пример расчета потерь электроэнергии


Расчет потерь электроэнергии в кабеле Посмотрите на картинке выше как выглядит расчет потерь электроэнергии в кабеле.

Расчеты 1. Среднее значение тока за расчетный период, А. Вычисляем исходя из расчетной мощности, напряжения в линии, коэффициента мощности по формуле для 3 фазного случая.

Формула для расчета тока, зная напряжение, мощность для 3 фаз

2. Активное сопротивление линии за расчетный период, Ом

Формула для расчета активного сопротивления проводника, зная длину, сечение, удельное сопротивление

3. Потери электроэнергии в линии за расчетный период, кВт·ч

3 учитывает 3 фазы.

4. Отношение потери электроэнергии в линии за расчетный период к общему расходу электроэнергии, %.

Формула для расчета потерь электроэнергии в процентах

Расчет потерь электроэнергии в трансформаторе Если на балансе абонента находится трансформатор и счетчик размещен в его РУ-0,4 кВ, результат расчета должен учитывать потери мощности в трансформаторе.

Формула для определения коэффициента трансформации

Из соотношения видно, как отличаются входные показания напряжения и тока от выходных. При значениях больше единицы, проводятся мероприятия по снижению напряжения, при меньших, наоборот — повышают с помощью специальных устройств. Данные коэффициенты различаются для показания напряжения и тока. Формула расчета:

k=U1/U2=N1/N2 ≈ I2/I1,

где:

  • U1 и U2 – показания напряжения на 1 и 2 обмотке;
  • N1 и N2 – число витков первичной и вторичной обмотки;
  • I2 и I1 – сила тока в первичной и вторичной обмотке.

Чаще всего данные показатели указаны в документах оборудования и приборов. Если документов нет, то все показатели можно определить по условным знакам на корпусах устройств. Возникает проблема, когда нужно произвести расчет КТ по экспериментальным данным. Для этого электричество пропускают через первичную обмотку электроприбора и замыкают на вторичной, а затем измеряют ток во вторичной обмотке.

Как выбрать трансформатор тока по коэффициенту трансформации? ↑

При выборе такого типа трансформаторных устройств существует ряд определенных ограничений и правил установки дополнительного оборудования. Так, например, установка трансформатора тока, который имеет завышенный Кт, не желательна. При повышенном коэффициенте допускается установка приборов учета непосредственно на приемном вводе. Если же речь о силовых приборах трансформации, то счетчики следует монтировать со стороны напряжения с самым низким значением.

Сегодня на рынке самыми популярными являются именно трансформаторы с одним КТ, так как этот показатель у устройства гарантированно не меняется на протяжении всего времени эксплуатации.

Инженерный имеет все необходимые инструменты для качественного проведения испытания машин постоянного тока, слаженный коллектив профессионалов и лицензии, которые дают право осуществлять все необходимые испытания и замеры. Оставив выбор на электролаборатории «ПрофЭнергия» вы выбираете надежную и качествунную работу своего оборудования!

Если хотите заказать испытания машин постоянного тока или задать вопрос, звоните по телефону.

Базовая классификация устройств трансформаторного тока

Это очень большая группа приборов, которая может делиться на различные группы. Среди самых распространенных:

  1. Классы по способу установки:
  • Монтируемые на поверхности или опорные трансформаторы.
  • Проходные, которые крепятся к шинопроводу и играют роль изолятора.
  • Шинные, прикрепленные к шине, выполняющей функцию первичной обмотки.
  • Встроенные, устанавливаемые устройствах силового типа, а также баковых выключателях.
  • Разъемные, оперативно устанавливающиеся на кабелях и не требующие отключения цепи.

Трансформатор тока: а) — устройство трансформатора тока.

  • Классы по типологическим особенностям изоляции:
  • С изоляцией литого типа, в качестве которой используется эпоксидная смола и специальные изолирующие лаки.
  • Помещенные в корпус из пластмассы.
  • Имеющие высокоэффективную твердую полимерную, бакелитовую или фарфоровую изоляцию.
  • Изолированные вязкими составами, обладающими обволакивающими свойствами.
  • Масляные, изолированные специальными составами.
  • Газонаполненные, использующиеся для высоких и сверхвысоких напряжений.
  • А также смешанная бумажно-масляная изоляция с внушительным ресурсом эффективности.

Трансформаторы тока с литой изоляцией: а) — многовитковый, б) — одновитковый, в) — шинный

Советы и рекомендации

На сегодняшний день в многоквартирных жилых домах и частном загородном секторе домовладений в основном устанавливаются однофазные приборы учёта электрической энергии, которые рассчитаны на стандартное напряжение в 220 В. Тем не менее, в условиях использования большого количества бытовых приборов с разными показателями мощности, рекомендуется отдавать предпочтение трехфазным счетчикам, что позволяет подключать энергоемкие устройства, которые рассчитаны на напряжение в 220 В и 380 В.

При выборе прибора нужно обязательно обращать внимание на расчётные показатели тока, а также класс точности, представленный наибольшей допустимой относительной погрешностью, выраженной в процентах. Все вновь устанавливаемые трехфазные счетчики обязательно должны иметь пломбы государственной поверки, давность которых не превышает двенадцать месяцев

Срок давности пломбы на однофазном счетчике не может превышать два года

Все вновь устанавливаемые трехфазные счетчики обязательно должны иметь пломбы государственной поверки, давность которых не превышает двенадцать месяцев. Срок давности пломбы на однофазном счетчике не может превышать два года.

Как определить коэффициент трансформации: формула


Коэффициент трансформации счетчика электроэнергии указывает во сколько раз входные параметры напряжения или тока отличаются в меньшую или большую сторону от показателей на выходе.

При показателях, превышающих единицу, производится снижение, и, напротив, при показателях менее единицы, применяется устройство повышающего типа.

Различаются коэффициенты трансформации на напряжение или ток.

Формула расчёта: k=U1/U2=N1/N2 ≈ I2/I1, где:

  • U1 и U2 – разница электрического напряжения на первичной и вторичной обмотке;
  • N1 и N2 – количество витков первичной и вторичной обмотки;
  • I2 и I1 – показатели силы тока в первичной и вторичной обмотке;
  • k – искомые показатели КТ.

Как правило, такие параметры коэффициента трансформации в обязательном порядке указываются в сопроводительной документации, которая прилагается к оборудованию. Также эти сведения можно узнать из обозначений на корпусе такого устройства.

Сложной является ситуация, при которой КТ нужно вычислить самостоятельно, по данным, полученным эмпирическим путем. В этом случае осуществляется пропуск тока сквозь первичную обмотку оборудования и замыкание на вторичной обмотке, после чего замеряется величина электрического тока, проходящего по вторичной обмотке.

Самостоятельный расчёт предполагает деление значения первичного тока, на значение вторичной обмотки. Результатом таких расчётов является частное, представленное коэффициентом трансформации.

По нормативу

Если электросчётчик не установлен, потребитель оплачивает поставку ресурсов по действующим нормативам. Нормативные показатели и тарифы утверждаются местными органами власти, с учётом затрат на производство и передачу электрической энергии, а также индивидуальных особенностей региона, влияющих на себестоимость ресурсов.

Если отсутствие индивидуального прибора учёта объясняется невозможностью его установки по техническим причинам, расчёт выполняется по следующей формуле:

П = к × Н × Т, в которой

  • П – сумма ежемесячного платежа;
  • к – количество официально зарегистрированных жильцов на указанной жилплощади;
  • Н – нормы потребления, установленные в регионе;
  • Т – величина тарифа, определяющего стоимость одного киловатт-часа.

Если отсутствуют технические причины, по которым невозможно установить электросчётчик, к указанным множителям в формулу дополнительно включается повышающий коэффициент. Его применение объясняется тем, что власти пытаются заинтересовать собственников в установке индивидуальных приборов учёта.

Количество проживающих определяется по официальным регистрационным данным. Но если в ходе проверки представители управляющей компании выявят лиц, находящихся на указанной жилплощади дополнительно, сумма оплаты будет начисляться с учётом незарегистрированных жильцов.

Пример расчёта

Рассмотрим пример расчёта для семьи из Москвы, состоящей из 3-х человек. Двухкомнатная квартира не оборудована электроплитой, и электрическая энергия не используется для отопления помещения.

Тариф, установленный для данных условий, составляет 5,47 руб. за 1 кВт-ч при норме потребления 56 кВт-ч на человека.

Сумма вычисляется по указанной выше формуле. После подстановки фактических значений, получим:

П = 3 × 56 × 5,47 = 918,96 руб.,

Для ситуации, когда установка счётчика не представляется возможной технически. В противном случае полученный результат необходимо дополнительно умножить на 1,5. Тогда платёж возрастёт до 1378,44 руб.

Рекомендуем: Сколько электроэнергии расходует пылесос

Классификация

Электросчетчики разделяются на одно- или многофазные, применяются такие устройства для сетей, где может быть переменное напряжение.

Например, однофазный счетчик, который установлен почти во всех жилых помещениях, функционирует только в диапазоне от 220 до 230 В, тогда как трехфазных также измеряет напряжение в пределах от 220 до 400 В.


Подробная схема классификации счетчиков Многие энергокомпании предоставляют возможность сэкономить на электричестве с помощью установки многотарифного счетчика. Такие устройства имеют две или более независимые шкалы, переход между ними осуществляется в определенное время.

Обычно ночью 1 кВт электроэнергии обходится значительно дешевле, но объемы ее потребления тоже сильно снижаются. Для экономии можно запрограммировать работу некоторых устройств, например, стиральной или посудомоечной машины на ночное время.

Существует 3 типа счетчиков:

  • индукционные;
  • электронные;
  • бесконтактные.

Расчет коэффициента спроса на щит

Расчет коэффициента спроса на щит будем выполняют в два этапа:

  1. Определение коэффициентов спросов для разных типов потребителей;
  2. Определение коэффициента спроса на щит.

Однако, технически для этого в расчетной таблице DDECAD потребуется выполнить три шага:

  1. Определение коэффициентов спросов для разных типов потребителей;
  2. Определение коэффициента спроса на щит;
  3. Указание коэффициентов спроса на щит и на группы.

2.1. Расчет коэффициента спроса сети освещения

Расчет коэффициента спроса для расчета питающей, распределительной сети и вводов в здания для рабочего освещения выполняются в соответствии с требованиям п.6.13 СП 31‑110‑2003 по Таблице 6.5.

Коэффициент спроса для расчета групповой сети рабочего освещения, распределительных и групповых сетей аварийного освещения принимают равным единице в соответствии с п.6.14 СП 31-110-2003.

Установленная мощность светильников рабочего освещения Pуст осв. = 7,4 кВт. Принимаем, что рассматриваемый офис относится к зданиями типа 3 по Таблице 6.5 СП 31-110-2003. В таблице данная мощность отсутствует, поэтому, в соответствии с примечанием к таблице, определяем коэффициент спроса при помощи интерполяции. Пользователи DDECAD могут легко и быстро определить коэффициент спроса при помощи встроенного в программу расчета. Получаем Kс осв. = 0,976.

2.2. Расчет коэффициента спроса розеточной сети

Расчет коэффициента спроса розеточной сети выполняют в соответствии с п.6.16 СП 31-110-2003 и Таблице 6.6. Получаем Кс роз. = 0,2.

2.3. Расчет коэффициента спроса сети питания компьютеров

Коэффициент спроса для сети питания компьютеров выполняют в соответствии с п.6.19 СП 31-110-2003 и Таблице 6.7. По п.9 Таблицы 6.7 для числа компьютеров более 5 получаем Кс ком. = 0,4.

2.4. Расчет коэффициента спроса сети питания множительной техники

Коэффициент спроса для сети питания множительной техники выполняют в соответствии с п.6.19 СП 31-110-2003 и Таблице 6.7. По п.12 Таблицы 6.7 для числа копиров менее 3 получаем Кс множ. = 0,4.

2.5. Расчет коэффициента спроса технологического оборудования

Коэффициент спроса для сети питания кухонного оборудования выполняют в соответствии с п.6.19 СП 31-110-2003 и Таблице 6.7. Примем, в общем случае, что кухонное оборудование является технологическим оборудование пищеблока общественного здания. По п.1 Таблицы 6.7 коэффициент спроса следует принять по Таблице 6.8 и п.6.21 СП 31-110-2003. Получаем Кс кух. = 0,8.

Если технологическое оборудование пищеприготовления не является оборудование пищеблока общественного здания, а находится в помещении приёма пищи небольшого офиса, то коэффициент спроса следует принимать как для розеточной сети в соответствии.

2.6. Расчет коэффициента спроса оборудования кондиционирования

Коэффициент спроса для сети питания оборудования кондиционирования выполняют в соответствии с п.6.19 СП 31-110-2003 и Таблице 6.7. По п.5 Таблицы 6.7 коэффициент спроса следует принять по поз.1 Таблицы 6.9 СП 31-110-2003. Получаем Кс конд. = 0,78.

2.7.1. Определение коэффициента спроса на щит

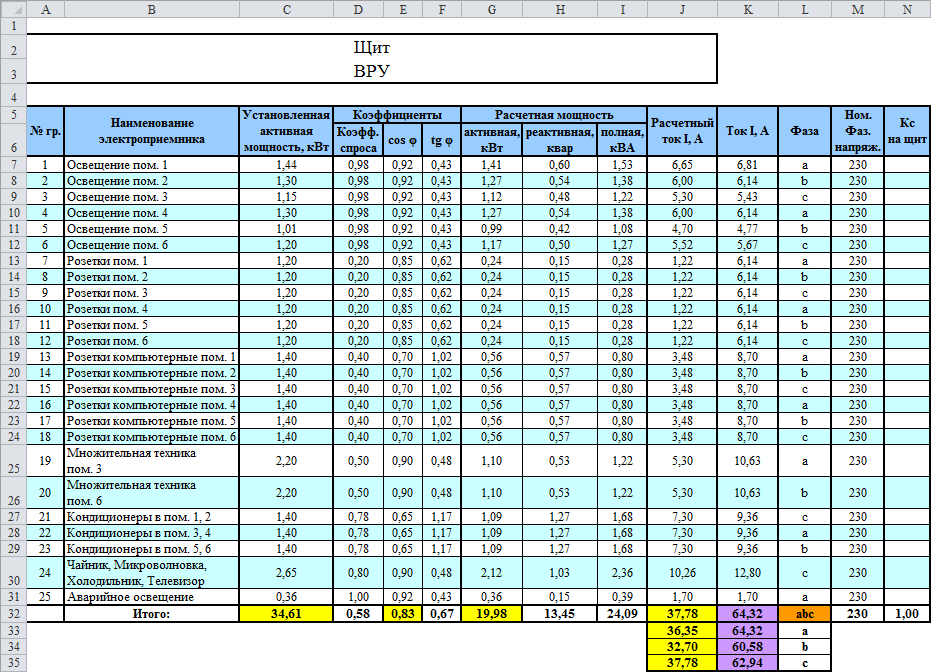

Вносим выбранные коэффициенты спроса для каждого типа нагрузки в столбик «Коэфф. спроса», столбик «D» в Excel. Получается, что мы устанавливаем коэффициенты спроса для групповой сети. Это неверно, но это промежуточный этап, в следующем шаге мы это откорректируем.

2.7.1. Указание коэффициента спроса на щит и на группы

После внесения коэффициентов на предыдущем шаге в нижней строке мы получаем рассчитанный итоговый коэффициент спроса на щит в столбике «Коэфф. спроса», столбик «D» в Excel.

Следующим шагом мы вносим это значение в ячейку столбика «Kс на щит», столбик «N» в Excel. После этого возвращаем групповые коэффициенты спроса в исходное значение, равное единице.
