Подключение трехфазного счетчика через трансформаторы тока, схема

Подписка на рассылку

В некоторых случаях измерять потраченную электроэнергию посредством простого подключения счетчика не представляется возможным. Это относится к трехфазным сетям с силой тока, превышающей 100А и потребляемой мощностью свыше 60кВт. В таких случаях устанавливают трехфазный счетчик, который подключают через трансформаторы тока. В данной статье мы расскажем, как подключить счетчик через трансформаторы тока (схема обычно указана на клеммной крышке или в паспорте на прибор).

Напоминаем, что электромонтажные работы следует проводить только с полным соблюдением требований техники безопасности.

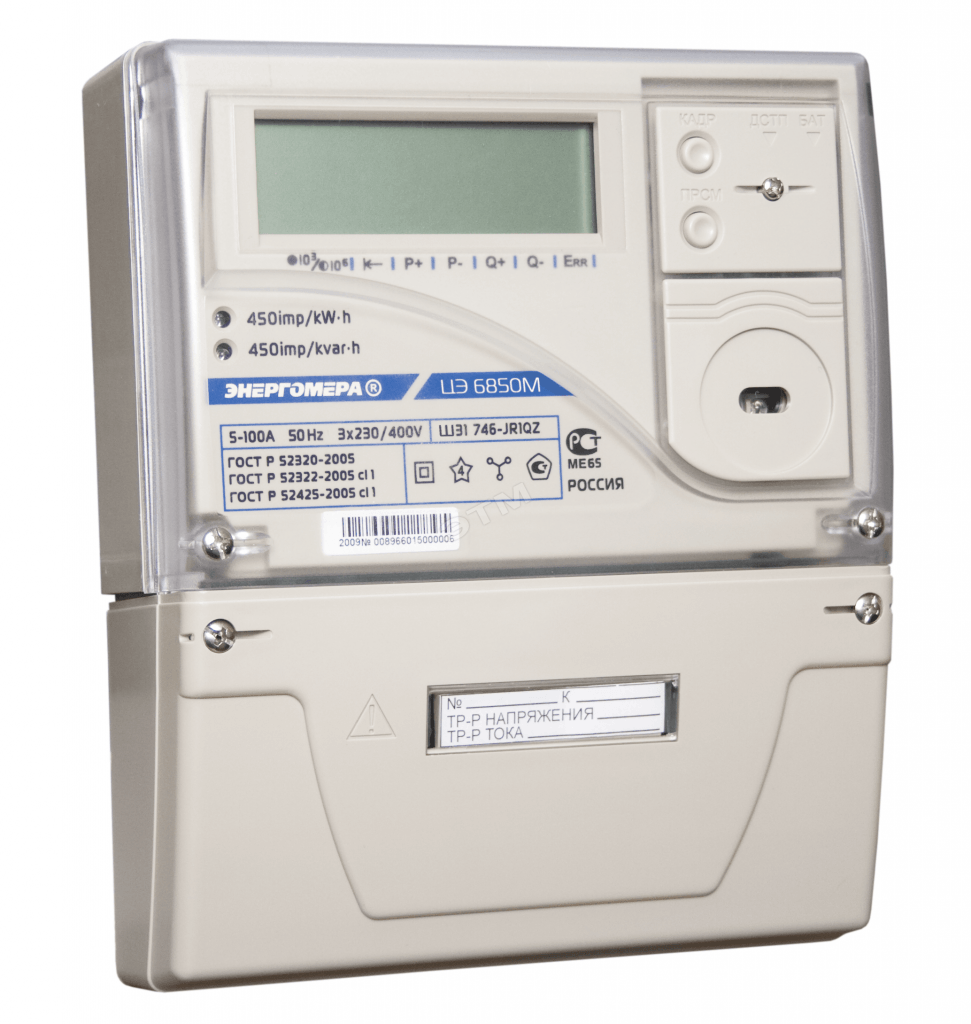

Для того чтобы выполнить подключение трехфазного счетчика через трансформаторы тока, нам понадобится следующее оборудование:

Схема подключения

В соответствии с ПУЭ счетчик электроэнергии устанавливают после вводного автоматического выключателя. Последний должен быть 3-фазным, чтобы ток во все фазы подавался одновременно. Энергосбыт обычно допускает такое подключение только при наличии возможности опломбировать автоматический выключатель.

Если же тот не имеет для этого соответствующих конструктивных элементов, могут потребовать установить счетчик до выключателя. При прямой установке фазные проводники от автоматического выключателя либо питающей линии (если он устанавливается после) подсоединяют к клеммам счетчика.

Схема подключения 3-фазного счетчика

Клеммы счетчика имеют следующее назначение (слева направо):

клемма 1: вход фазы А;
клемма 2: выход фазы А к нагрузке;
клемма 3: вход фазы В;
клемма 4: выход фазы В к нагрузке;
клемма 5: вход фазы С;
клемма 6: выход фазы С;
клемма 7: вход нейтрали от питающей линии или автоматического выключателя;
клемма 8: выход нейтрали к нагрузке.

Клеммы №7 и №8 имеются только у 4-полюсных счетчиков. Клеммы счетчика находятся под крышкой, зафиксированной винтами.

При подключении действуют в таком порядке:

отключают вводной автомат, если счетчик устанавливается после него либо обесточивают линию, если до;
выкручивают винты, удерживающие крышку, и снимают ее;
срезают с подключаемых жил изоляцию на 10 мм и зачищают их до металлического блеска;
заводят проводники в клеммы и фиксируют их, затягивая клеммные винты;
выдавливают имеющиеся в крышке заглушки (удерживаются на тонком слое пластика либо обведены перфорацией), формируя проемы для проводов;
монтируют крышку на место и прикручивают ее винтами;
устанавливают пломбу (это делает представитель энергосбыта).

Нулевой проводник выше счетчика, то есть со стороны питающей линии, обязательно должен быть заземлен. В противном случае при отгорании нуля на подстанции или при перекосе фаз (большая разница в нагрузке по фазам) нулевая клемма окажется под напряжением и счетчик выйдет из строя.

Если фазы используются для питания однофазных потребителей, на каждую из них после счетчика устанавливается однофазный автоматический выключатель.

Счетчики с полукосвенным включением устанавливают разными способами:

включение трансформатора «звездой»;
10-проводная схема;
с применением испытательных клеммных коробок;
с совмещением цепей тока и напряжения.

Некоторые схемы, например, «звезда» или с клеммной коробкой, сложнее других, но требуют меньше проводов.

Особенности монтажа электронного счетчика

Электрический счетчик разрешено монтировать прямым способом. А еще его можно смонтировать с помощью ТТ, применяющиеся в предприятиях.

Выбирая электросчетчик стоит обязательно учитывать общую мощь расходуемой энергии. Если расход составляет при одновременно включенных устройствах порядка 7 кВт, счетчик можно установить на 5-40А, но лучше, если поставить его на 5-60А.

Щит в квартиру выбирают в соответствии с номенклатурой и габаритами планируемого оборудования.

В отличие от трансформатора напряжения у трансформатора тока режим холостого хода является аварийным. Результирующий магнитный поток в магнитопроводе ТТ равен разности магнитных потоков, создаваемых первичной и вторичной обмотками. В нормальных условиях работы трансформатора он невелик. Однако при размыкании цепи вторичной обмотки в сердечнике будет существовать только магнитный поток первичной обмотки, который значительно превышает разностный магнитный поток. Потери в сердечнике резко возрастут, трансформатор перегреется и выйдет из строя («пожар стали»). Кроме того, на концах оборванной вторичной цепи появится большая ЭДС, опасная для работы оператора. Поэтому трансформатор тока нельзя включать в линию без подсоединённого к нему измерительного прибора. В случае необходимости отключения измерительного прибора от вторичной обмотки трансформатора тока, её обязательно нужно закоротить. Согласно ПУЭ вторичная обмотка ТТ обязательно должна заземляться (для защиты от поражения электрическим током при пробое изоляции, либо при индуктировании высокого напряжения из-за обрыва вторичной цепи).

Характеристики электросчетчика

К эксплуатационным показателям прибора Меркурий 230, полностью характеризующим его в качестве устройства учета, относят следующие возможности:

Отображение на дисплее данных по потребленной электроэнергии для любого из предусмотренных режимов работы: ночного, дневного, льготного и т. п.
Учет энергопотребления по одному из 4-х тарифных режимов с 16-ю зонами перекрытия по времени.
Подсчет и регистрация токовых и частотных параметров.
Контроль потребления через интерфейс (с центрального диспетчерского пункта).
Сохранение в памяти устройства до 10-ти важнейших событий, а также моментов пропадания отдельных фаз, превышения ими допустимых значений, дат вскрытия и изменений тарифного режима.

Схема подключения к трёхфазной цепи

Существует несколько схем предназначенных для подключения счетчика через трансформаторы тока, вот самая распространённая из них

Как видно, измерительный трансформатор имеет клеммы, которые обозначены Л1 и Л2. Л1 обязательно подключается к источнику электроэнергии, а Л2 к нагрузке. Перепутывать их и переставлять местами нельзя.

А также имеются и клеммы идущие непосредственные на подключение непосредственно к счётчику, они обозначены как И1 и И2. Для цепей измерительного трансформатора рекомендуется использовать провода с сечением не меньше 2,5 мм2. Желательно иметь и выполнять монтаж соответствующего цвета проводами, для упрощения их коммутации. Стандартная раскраска жил и токоведущих шин:

Жёлтый — это фаза А;
Зелёный — В;
Красный — С;
Синий проводник или чёрный обозначает земляной или нулевой провод.

При монтаже лучше использовать клеммные коробки для соединения, чтобы было легче в случае неисправности производить диагностику или замену какого-либо узла или элемента. Это связано с тем что сами счётчики пломбируются.

Схема подключения соединенных ТТ звездой также применяется в электроустановках, как видно вторичная обмотка подлежит заземлению. Это делается для того, чтобы обезопасить, и устройства учета, и персонал обслуживающий их от возможного появления, в результате пробоя во вторичных цепях, высокого напряжения.

Недостатки такого подключения

Ни в коем случае в трёхфазной цепи нельзя использовать трансформаторы с разными коэффициентами трансформации, подключаемые к одному и тому же счётчику.
Существенный недостаток, который был замечен при применении устаревших индукционных электросчётчиков. При низких показателях тока в первичной цепи его вращающийся механизм может оставаться без движения, а значить не учитывать электроэнергию. Такой эффект получается из-за того, что сам индукционный прибор имеет значительное потребление и возникающий в его цепи ток уходил в его электромагнитный поток. С цифровыми современными приборами учёта такая ситуация невозможна.

Счетчики нового поколения

Традиционные схемы подключения приборов учета с использованием трансформаторов тока — постепенно уступают место более эффективным решениям.

Современные квартиры и коттеджи оснащены электрическими устройствами разного назначения, которые потребляют большие объемы энергии.

Даже состоятельные владельцы вынуждены задуматься над проблемой экономии электричества.

И трехфазные счетчики нового поколения способны внести свою лепту в решение этой задачи.

Новые приборы можно запрограммировать на определенные режимы работы.

Если днем действует один тариф, а ночью другой, то счетчик легко программируется на такую работу.

Особенности подключения

При более внимательном рассмотрении схемы подключения 3 фазного счетчика через трансформатор обнаруживается, что она предполагает обязательное соблюдение полярности включения обеих обмоток

Перед тем, как подключить его посредством ТТ, важно обратить внимание на следующие детали:. На первичной катушке имеются три пары входных клемм, один из контактов которых предназначен для подсоединения соответствующего фазного провода и обозначается литерой «Л1» (от второго контакта, помечаемого как «Л2» провод идёт непосредственно к 3х фазной нагрузке);

На первичной катушке имеются три пары входных клемм, один из контактов которых предназначен для подсоединения соответствующего фазного провода и обозначается литерой «Л1» (от второго контакта, помечаемого как «Л2» провод идёт непосредственно к 3х фазной нагрузке);

На катушке измерения также имеются клеммы, обозначаемые как «И1» и «И2», соответственно, к которым в параллель подключается обмотка фазного счётчика;
Сечение подключаемого к клеммам первичной обмотки кабеля выбирается исходя из значения тока в нагрузке;
Во вторичных цепях должен применяться проводник с рабочим сечением не ниже 2,5 мм² (он идёт непосредственно к счетчику).

Дополнительная информация. Специалисты советуют организовывать подключение 3-х фазного ТТ особыми маркированными по цвету проводами, на концах которых нанесено обозначение.

Кроме того, очень часто подсоединение к счётчику вторичной обмотки организуется посредством промежуточного клеммника, на котором ставится специальная пломба.

Отметим также, что наличие дополнительных контактов обеспечивает простоту замены и обслуживания 3-х фазного счётного прибора. При его применении энергию от потребителей во время ремонтных манипуляций можно не отключать.

Схемы подключения

Электротехнические счетчики и трансформаторы соединяются с учетом требований безопасности и правил работы, а также особенностями самого прибора. Минимальная температура установки – +5˚ по Цельсию. В противном случае не получится корректного технического соединения – приборы, работающие с напряжением и токами, плохо переносят низкие температуры.

Если требуется подключить трансформатор на улице в холодное время года, необходимо сооружать специальный шкаф – утепленный и герметичный. Сам прибор обычно устанавливают на высоте 1-1,7 метра.

Установка счетчика с трансформаторами тока

Не всегда есть возможность измерять потраченную электроэнергию через счетчик, подсоединенный к сети питания напрямую (в розетку). В цепях с напряжением в 380 Вольт и пределами токов больше 100А – соответственно и потребление вырастает до 60 кВт – требуется монтаж измерительного трансформатора тока. Подобное соединение мастера называют косвенным, но такой способ дает наиболее точные данные. Кроме этого есть и еще два метода:

Первое используется на промышленных предприятиях и крупных заводах с расходом мощности выше 0,4 кВт и током силой более 100А.

Схема «звезда» в свою очередь может быть полной и неполной. Для полной звезды подойдут устройства с равномерным распределением нагрузки и симметричным токовым потоком. Трансформатор устанавливается на все фазы, а релейная обмотка соединяется по форме звезды.

Неполная – двухфазная двухрелейная схема с образованием части звезды. Данная схема быстро реагирует на короткие замыкания (кроме заземления), а также есть возможность установки на межфазных щитках.

Установка многовиткового измерителя

Трехфазный счетчик трансформаторного включения используют в многопроводных сетях. При многовитковых соединениях первичную обмотку катушки заменяют на кабельную. Прибор контролирует движение тока по вторичной обмотке. В остальном – трансформатор работает по тому же принципу, что и оборудование другого типа.

Десятипроводная схема

Данный способ подключения подходит для использования в мощных силовых цепях, работа которых обеспечивается трансформаторами. Развязка гальванического типа подходит для промышленных и бытовых нужд и гарантирует безопасность эксплуатации оборудования. Последовательность соединения по клеммам (от первой к последней):

фаза, вход (А);
измеряющий контур фазного механизма, вход;
измерительный привод, выход (А);
клемма, фаза, вход;
измеряющий контур фазного механизма, выход (В);
фаза, выход (В);
фаза, вход (С);
контур, измерение фазы – вход.

Семипроводная схема

Подобная схема подключения имеет ряд преимуществ и некоторые недостатки. Незначительно отличается от десятипроводной. Работать со счетчиком удобно – нет необходимости отключать систему полностью при проведении работ со щитком, приборами учета и трансформаторами.

Благодаря заземленным токовым цепям на выходах вторичных обмоток не накапливается опасный потенциал, который часто приводит к коротким замыканиям и сгоранию оборудования. К общей сети подключается испытательная коробка, которая позволяет безопасно отсоединять цепи питания.

Семипроводной способ – один из устаревших, используется редко. Электромонтажеры профессиональных компаний не рекомендуют подключаться более современными способами.

Схема с совмещенными цепями

Подобная схема существенно отличается от предыдущих. Трансформаторы тока с совмещенными цепями подсоединяются через специальные перемычки (путь получается от L1 к L2).

Другие системы подсоединения

Кроме указанных, существуют и иные схемы подключения счетчика к трансформатору. Использование испытательной колодки в соединении – согласно п. 1.5.23 Правил устройства электроустановок – необходимо при активации образцового прибора учета. Это дополнительное оборудование, которое позволяет шунтировать и отключать токовые цепи, активировать счетчики без снижения нагрузки напряжения. Еще один момент – возможность пофазного снятия показаний.

Основа соединения через испытательную коробку – десятипроводная схема. Отличие состоит в установке между прибором учета и трансформаторной конструкцией переходного блока с необходимыми защитными и распределительными функциями.
