Особенности открытой электропроводки

Медные провода типа ПР с сечением жилы свыше 1,5 кв. мм и изоляцией из нитей и резины применяются для прокладки внутри труб. Открытая электропроводка часто используется в офисах. Она удобна в тех случаях, если часто происходит смена собственников или арендаторов. Такие изменения могут повлечь за собой перепланировку помещения.

Но у пластиковых кабель-каналов, которые применяются при прокладке открытого вида электропроводки, существует один недостаток. Если у стен есть небольшой изгиб, то это сразу бросится в глаза. Поэтому кабель-каналы желательно устанавливать только на ровных поверхностях. А главное преимущество – это доступность всех участков электроцепи. Поэтому проводку просто ремонтировать.

СПОСОБЫ ПРОКЛАДКИ ЭЛЕКТРОПРОВОДКИ

Открытая прокладка выполняется непосредственно на поверхности стен и потолка. Такая электропроводка экономична, легка при монтаже, обслуживании. Идеально подходит для дачи, подсобных помещений, где внешний вид интерьера не столь важен.

При выполнении электропроводки в комнатах жилых, подсобных помещений открытая прокладка изолированных незащищённых проводов допускается на высоте не меньше 2-х метров. При этом она должна выполняться на роликах или изоляторах, устанавливаемых непосредственно на поверхности строительных конструкций.

Высота прокладки защищённых проводов (трубы, лотки, пр.), а также кабелей не нормируется.

Электропроводка, монтируемая в кабель-каналах, заслуживает отдельного внимания. На поверхность стен или потолков крепятся полые короба – кабель-каналы. Затем укладываются электрические провода.

Такая проводка безопасна, доступна, достаточно эстетична. Кабель-каналы имеют разные варианты цветового исполнения: от традиционного белого до отделки «под дерево».

Кабель-каналы для электропроводки производятся различных размеров. При выборе должно учитываться условие: провода и кабели (их суммарная площадь сечения, включая изоляцию) не должны заполнять короб с открываемой крышкой (его поперечное сечение) более чем на 40%.

Прокладка скрытой электропроводки выполняется:

  • в металлорукавах;
  • трубах;
  • негорючих коробах;
  • пустотах, углублениях строительных конструкций;
  • под штукатуркой.

В душевых, ванных комнатах, санузлах, саунах правила прокладки обязывают применять скрытую электропроводку. Здесь использование проводов с металлической оболочкой, металлорукавов, стальных труб не допускается. Также нельзя устанавливать розетки, выключатели непосредственно в этих помещениях.

Прокладка электропроводки за подвесными потолками должен выполняться с использованием негорючих материалов: стальные, пластмассовые трубы, металлорукава, короба.

Прокладка скрытой проводки, выполняемый в стенах, перекрытиях из негорючих материалов, может производиться на любой высоте.

Кроме того, про способы прокладки электропроводки можно посмотреть здесь.

Монтаж электропроводки: поэтапное описание

Прежде чем приступить к работе, нужно узнать, как правильно прокладывать кабели, соединять их, подключать к розеткам, выключателям и другим электротехническим устройствам.

Прокладка проводов выполняется после составления исполнительной схемы. Для этого требуется учитывать следующее:

  • расположение и количество потребителей (подключаемого оборудования);
  • потребляемую мощность оборудования;
  • естественную и требуемую освещенность всех зон помещений;
  • общую концепцию оформления интерьера (для декоративного освещения).

Согласно схеме, на стены наносится разметка с указанием мест установки розеток, выключателей, светильников и распределительных коробок. Назначение распредкоробок – доступное для ремонта размещение соединений жил электропроводки.

Варианты установки коммутационных устройств различны.

  1. Выключатели: устанавливаются на высоте 80-100 см от пола либо в другом удобном месте (возле тумбочки с ночным светильником, над журнальным столиком).
  2. Розетки: стандартная высота над уровнем пола – 15-25 см, но в некоторых случаях – непосредственно возле электроприбора (бойлера, жидкокристаллической панели, кондиционера и т.п.).
  3. Распредкоробки: устанавливаются на уровне прокладки горизонтальных участков электропроводки – 10-20 см от потолка. Выбирается место, удобное для разветвления проводов с учетом возможности экономии кабельной продукции.

Нюансы монтажа проводки в домах панельного типа

В крупнопанельных домах прокладка новых проводов осуществляется с помощью кабельканала. Специальные полости в железобетонной плите предусмотрены проектом во всех помещениях, где планируется монтаж электропроводки. Протяжка кабеля выполняется с помощью «удочки»: в кабельканал вводится жесткая проволока с ушком, к которому впоследствии крепится конец кабеля для затяжки.

Преимущество метода – в скорости монтажа и защищенности кабелей. Электропроводка в кабельканале, при необходимости, может быть заменена без повреждения стены.

Монтаж проводки в кирпичных домах

Работу условно можно разделить на следующие этапы.

  1. Нанесение разметки;
  2. Штробление стен. Выполняется с помощью штробореза либо болгарки и перфоратора со специальной насадкой;
  3. Высверливание гнезд для подрозетников и распределительных коробок. Выполняется перфоратором с коронкой 68, 100 или 120 мм;
  4. Установка распределительного щита;
  5. Прокладка кабелей от распределительного щита к распределительным коробкам и затем – к выключателям, розеткам и светильникам. Кабель вначале «примораживается» в нескольких местах с помощью раствора алебастра, после чего штробы заделывают шпаклевкой;
  6. Монтаж подрозетников (пластиковых стаканчиков) в гнездах, установка розеток и выключателей. Крепление и подключение светильников;
  7. Монтаж распределительных коробок;
  8. Монтаж электрощитка: установка электросчетчика, реле напряжения, УЗО (устройства защитного отключения), автоматических выключателей.

Некоторые сведения о монтаже электропроводки наружным способом

В деревянных домах, а также в помещениях с особыми требованиями пожарной безопасности электропроводка монтируется одним из двух способов:

  • с помощью витых проводов на керамических изоляторах;
  • в наружных кабельканалах.

Первый способ практиковался ранее, а сегодня считается декоративным и применяется в срубах и каркасно-щитовых домах.

Кабель канал – что это? Он изготавливается из пластика и имеет специальную крышку, которая закрывается после окончания монтажа проводки. Ширина кабель канала выбирается в зависимости от типа и количества кабелей, которые должны быть в него уложены. Преимущество данного способа в возможности прокладки дополнительной линии и легкости ремонта.

10 правил монтажа электропроводки

Рассмотрим главные моменты, учитываемые в разработки плана.

№ 1. Розетки, электросчетчики, а также разделительные коробки следует устанавливать в легкодоступных, для обслуживания и ремонтных работ, местах.

№ 2. Токопроводные элементы обязательно следует закрыть и изолировать от посторонних.

№ 3. Выключатели размещаются на высоте 0.9 метра от пола, и на таком расстоянии от двери, чтобы не загораживался доступ к выключателю при открытии двери. Иногда все выключатели устанавливают с одной и той же стороны во всех комнатах.

№ 4. Розетки следует устанавливать во всех комнатах, кроме ванной комнаты, там разрешено устанавливать только специальные розетки для электрических приборов (бритв, фенов и стиральных машин).

В остальном же, розетки монтируются на уровне 30 сантиметров от пола, размещаются таким образом, что бы в ходе эксплуатации было удобно подключать к ним приборы, либо, исходя их того, где точно будет размещено оборудование.

Запрещается монтаж розеток на уровне менее 50 сантиметров от металлоизделий: батарей, труб, раковин и т.д. на стенах-перегородках. Розетки удобнее всего монтировать в стене с обеих сторон, через общее отверстие.

Правила ПУЭ 7.1.50. Минимальное расстояние от выключателей освещения, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

В помещении, размером 6 м 2 , по нормам безопасности в каждой комнате должно быть как минимум по одной розетке, а на кухне их общее количество должно быть не меньше трех. Розетки обязательно должны быть соединены с разделителем с двойной изоляцией, его расположение должно быть вне этих помещений.

№ 5. Прокладывать электропроводку нужно по четко определённым линиям, горизонтальным или вертикальным. И необходимо запомнить ее размещение, особенно при других отделочных и декорирующих работах, что бы нечаянно не забить гвоздь в стену и повредить электропровод.

Так, по горизонтали, электропроводку проводят на расстоянии 5-10 сантиметров от балок и карнизов, 20 сантиметров от потолка, 15-20 сантиметров от плинтуса, по вертикали должно быть не меньше 10 сантиметров от углов пересечений стен, дверей и окон.

№ 6. От металлических объектов, трубопровода с горючими веществами электропроводка прокладывается на расстоянии не менее 40 сантиметров. Если рядом водопровод с горячей водой, при монтаже электропроводки используют защитную проводку, или защищают асбестовыми прокладками.

№ 7. Расстояние между проводами должно быть не меньше чем 3 миллиметра. Как уже упоминалось, проводка должна быть оснащена разделительными или распределительными коробками.

№ 8. Монтаж открытой прокладки кабелей (не путать с проводом) электропроводки разрешается во всех помещениях для приготовления и приема пищи, кроме кухонь квартир. Т.е. на кухнях квартир запрещена открытая прокладка кабелей. Установка и прокладка проводов в виде открытой проводки в этих помещениях запрещена. На кухнях квартир вид электропроводки должен (может) быть такой же, как и в жилых комнатах.

Сноски из ПУЭ на счет правила монтажа электропроводки открытого типа:

ПУЭ 7.1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей.

№ 9. В помещениях с повышенной влажностью, таких как ванны, сауны, душевые, должна применяться только скрытая проводка или открытая прокладка кабелей.

Запрещено прокладывать провода с металлической оболочкой в металлических трубах и рукавах.

№ 10. Разделение совмещенного PEN проводника на нулевые рабочие и нулевые защитные провода осуществляется на специально отведенных для этого шинах. Причем подключаются нулевой защитный и рабочий провод на разные болтовые соединения.

Металлические корпуса электроприборов соединяются с защитными проводами с помощью болтового крепления. Эти защитные провода не содержат предохранителей и выключателей.

Общие требования

Требования по выбору сечения проводов и кабелей

При выборе сечения жил проводов и кабелей в проводке следует исходить из данных таблицы, приводимой в таблице №1. При работе с ней необходимо учитывать следующие моменты:

  • в таблице приводятся усреднённые данные, которые в каждом конкретном случае определяются мощностью в нагрузке и могут иметь отличные от них значения;
  • при выборе типа и сечения проводов должны учитываться условия их прокладки, определяемые категорией (группой) безопасности обслуживаемого объекта;
  • помимо этого, в отдельных случаях к такому выбору предъявляются особые требования, регламентируемые нормами противопожарной безопасности (для электропроводки в деревянном доме, в частности).

Таблица 1. Значение сечений токопроводящих жил

Рассмотрим каждый из этих моментов более детально.

Выбор конкретных значений допустимых сечений проводов должен производиться с учётом токов, действующих в отдельных линейных цепях проводки и определяемых в соответствии с мощностью подключённого к ним оборудования (см. таблицу №2). Для удобства выбора и подсчёта этого параметра специалисты советуют перед монтажом подготовить схему проводки с указанием на ней нагрузочных токов отельных потребляющих устройств (токовая нагрузка в цепи определяется как результат деления мощности в нагрузке на действующее в ней напряжение). Все необходимые для такого подсчёта значения электрических параметров вы сможете найти в документации на подключаемое оборудование.

Что касается зависимости типа используемых проводов от условий их прокладки, то перед её рассмотрением следует ознакомиться с классификацией последних по степени опасности. По этому показателю все жилые и нежилые объекты делятся на следующие категории (всего их девять):

  1. Сухие (отапливаемые или не отапливаемые), в которых относительная влажность воздуха составляет менее 60 %, а средняя температура не превышает 30°C. При этом в них отсутствуют химически активные среды и скопления токопроводящей пыли. К этой категории следует отнести и жилые комнаты в доме.
  2. Запылённые с большим количеством токопроводящей пыли, которая способна оседать на проводах, а также проникать внутрь оборудования и электроустановок. К этой же категории относятся и складские площади с хранящимися на них сыпучими материалами.
  3. Влажные (ванные, кухни, не отапливаемые складские хозяйства), в которых в результате парообразования создаётся сильное увлажнение, но одновременно с этим относительная влажность воздуха не превышает 60–75%.
  4. Так называемые «сырые» строения, где показатель влажности воздуха в течение длительного времени превышает 75 % (хранилища овощей, например).
  5. Особо сырые, в которых тот же показатель близок к 100 %; при этом на потолке, полу, стенах и размещённых внутри предметах оседают капельки влаги. К данной категории относятся сараи, теплицы, парники, подсобные и не отапливаемые строения.
  6. Ещё одну группу по опасности составляют помещения с химически активной или органически опасной средой (склады химикатов, хранилища удобрений, птичники и специальные площадки для содержания животных).
  7. К седьмой, восьмой и девятой группам по опасности относят особо жаркие, пожароопасные и взрывоопасные объекты (бани, сауны, склады горючих материалов и боеприпасов и т. п.).

К последней группе также можно причислить и все деревянные постройки, в которых в процессе электромонтажа проводки должны приниматься специальные меры защиты конструкции от возгорания.

Таблица 2. Выбор сечения жил кабеля в зависимости от нагрузочного тока

Требования к монтажу проводки

Монтаж электропроводки осуществляется в соответствии с действующими нормативными актами (см. СНиП), регламентирующими порядок укладки кабелей и жгутов в специально отведённых для этого местах и каналах. В качестве таких мест для размещения электропроводки в доме могут использоваться:

  • стены и потолки жилых комнат;
  • специальные ниши в строительных конструкциях;
  • скрытые в элементах декоративной отделки кабельные каналы (плинтуса, наличники);
  • специальные кабель–каналы и короба.

Правила монтажа электропроводки в доме допускают использование отдельных изолированных проводников, для прокладки которых чаще всего применяются:

  • металлические или пластиковые трубы;
  • пластиковые короба или гофрированные рукава;
  • специальные декоративные изоляторы.

При этом запрещается электромонтаж отдельных проводов в следующих местах:

  • в скрытом виде (в штробах под штукатуркой, например);
  • в пустотах строительных конструкций домов панельного типа;
  • в открытом виде (на поверхности потолков и стен, в лотках и т. п.).

Виды электропроводки

Прежде чем приступать непосредственно к процессу монтажа нам следует определиться с типом проводки, который мы будем монтировать в каждой комнате. Всего существует два вида: открытая и скрытая проводка. Каждый из этих типов имеет собственные достоинства и недостатки.

Любая из них может применяться в любом помещении, отличается только цена и трудозатраты, необходимые для выполнения работ. Поэтому давайте более подробно остановимся на нормах монтажа для каждого из этих видов.

Открытый тип проводки

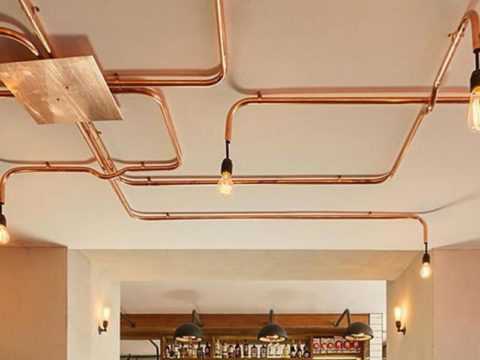

Открытый тип проводки предполагает монтаж проводников по поверхности стен, потолков или полов. При этом провода могут прокладываться как на поверхности, так и внутри специальных защитных элементов, таких как короба или трубы. В отдельных случаях они требуют подкладки специальных материалов между проводом и стеной. Но давайте обо всем по порядку.

Открытый тип проводки

Для этого, прежде всего, давайте определимся с поверхностями, по которым будет осуществляться монтаж. Это могут быть сгораемые, трудносгораемые и несгораемые поверхности. К сгораемым можно отнести обычное дерево. К трудносгораемым — дерево, имеющее специальные противопожарные пропитки. К несгораемым поверхностям относятся бетон, кирпич и другие материалы со схожими свойствами.

Открытая проводка в специальных коробах

  • Провода, так же подразделяются на сгораемые, трудносгораемые и несгораемые. Определить этот параметр вы можете по маркировке провода.
  • Еще одним параметром, который влияет на способ монтажа, являются характеристики самого помещения. Ведь согласитесь, нельзя прокладывать провод в парилке или душевой, так же как в обычной комнате. Поэтому существуют еще такие параметры как влажные, сырые, пыльные, наружные и сухие помещения.
  • В итоге получается, что способ прокладки зависит от того, какой провод, и по какой поверхности прокладывается. В нашей статье мы рассмотрим только самые часто встречающиеся варианты. Просмотреть же как проводка дома должна выполнятся в каждом отдельном случае вы можете в табл. 2.1.2 и 2.1.3 ПУЭ.

Открытая проводка в помещении из несгораемых материалов

Если мы имеем обычную квартиру со стенами из бетона или кирпича, то здесь возможно несколько вариантов выполнения открытой проводки. Незащищенные провода можно прокладывать на изоляторах, роликах или струнах. Можно прокладывать в сгораемых коробах и лотках с открывающимися крышками. Можно монтировать в специальных оболочках, выполненных из трудносгораемых или сгораемых материалов, непосредственно по поверхности стен потолка или пола. В этом случае речь обычно идет о применении пластиковой гофры.

Открытая проводка в помещениях из сгораемых материалов

  • Если же монтируется проводка для частного дома, выполненного из дерева, то здесь все немного сложнее. В этом случае, если вы используете ролики, изоляторы или струны, то между проводом и стеной должен быть подложен несгораемый материал.
  • Если используется короб или труба, то она обязательно должна быть выполнена из несгораемого материала. Обычно это металл. Если это не так, то вам так же потребуется подкладка несгораемых материалов.

Скрытый тип проводки

Скрытой проводкой называется проводник, проложенный внутри строительных каналов, либо под слоем штукатурки в специальных бороздах – штробах. С эстетической точки зрения этот способ кажется более привлекательным, но вот с финансовой — это далеко не всегда так.

Скрытая проводка

  • Как и в случае с открытой проводкой, определяющими при принятии решения становятся табл. 2.1.2 и 2.1.3 ПУЭ. Поэтому и факторы влияющие на выбор проводки остаются теме же.
  • Давайте рассмотрим несколько вариантов. Для начала, как и в первом случае, возьмем кирпичную или бетонную стену. Как говорит инструкция, мы можем прокладывать даже незащищенный провод, если тот монолитно скрыт под слоем штукатурки. Для увеличения ремонтопригодности проводки можно использовать монтаж в сгораемых трубах – гофре.

Скрытая проводка в помещении из несгораемых материалов

Скрытая проводка в помещениях из сгораемых материалов

Но если монтаж выполняется с применением сгораемых или трудно сгораемых материалов, то в этом случае необходима подкладка несгораемых материалов. Сами оболочки должны быть покрыты слоем штукатурки или другого несгораемого материала со всех сторон.
