Какие основные требования к кабелю для теплого пола: сечение, монтаж и руководство по укладке

Особенности расчёта

Основными параметрами, влияющими на результат, являются площадь и тип постройки, для которой будет , а также режим использования системы. Каждый из них по-своему будет отражаться на необходимой мощности обогрева.

Площадь

Для расчёта электрического пола принимается во внимание только свободное пространство комнаты. Под мебелью и крупными бытовыми приборами укладывать его нельзя по нескольким причинам:

• недостаточная вентиляция и как следствие, возможный перегрев системы;
• негативное влияние постоянного тепла на сами установленные объекты.

Поэтому площадь, на которой вы планируете расположить подобные предметы, нужно будет вычесть из общего количества квадратных метров помещения.

Тип помещения и режим обогрева

Каждая часть здания имеет свои показатели по теплопотерям. Соответственно мощность обогрева для их компенсации тоже будет отличаться. Существенные коррективы внесёт и режим, в котором планируется использовать систему — основное отопление или дополнительное. На этом этапе лучше проявить максимум внимания, чтобы учесть все тонкости и не прогадать с выбором.

Выбирать придётся из усреднённых показателей мощности. Если тёплый пол будет основным отоплением — они должны быть в пределах 150–180 Вт/м 2 . Использовать его в качестве основного источника тепла можно, только если «чистая» площадь для укладки составит не менее 70% от общей. Если он будет только помощником — достаточно 110–140 Вт/м 2 . Такие же данные существуют и для разных типов помещения при комфортном режиме:

• комната, кухня — 120 Вт/м 2 ;
• ванная — 140 Вт/м 2 ;
• остеклённая лоджия или тёплый балкон — до 180 Вт/м 2 .

Однако, если ваша квартира расположена на первом этаже, или по каким-нибудь другим причинам под ней оказалось неотапливаемое помещение — все показатели нужно увеличить на 15–20%.

Отдельно стоит отметить, что эти цифры относятся к хорошо утеплённым постройкам. При слишком больших теплопотерях стоит задуматься об эффективности установки такого отопления. Даже если эти показатели находятся в пределах нормы, желательно дополнительно утеплить плиту под полом. Таким образом получиться направить действие системы на повышение температуры воздуха в помещении, а не бетона в перекрытии.

Выбор полезной площади обогрева

Для определения площади пола под монтаж электрического обогрева нужно ширину умножить на длину не занятой мебелью части комнаты и добавить площадь не занятых закутков. Мощность нагревательного элемента выбирается с учетом особенностей помещений.

Допустим отапливаемый балкон или коридор нуждается в большей мощности электрических кабелей, чем допустим гостиная и спальня. Такое значение мощности электрических нагревателей для помещения будет выглядеть так:

Указанные мощности для расчета электрического пола разных помещений годится для дополнительного отопления пола. Для основного варианта обогрева комнат нагревательные элементы должно иметь мощность от 140 Вт/м² до 180 Вт/м². Также при расчете электрического теплого пола нужно учитывать этажность помещений.

Для первого этажа, где под полом находится холодный подвал, мощность нагревательного элемента должна быть 140 Вт/м². Если помещение находится на последних этажах, то мощность электрических нагревателей нужно ставить не менее 120 Вт/м².

Рассмотрим примерный расчет теплого электрического пола для комнаты площадью 20 м². От общей площади 20 квадратных метров вычитаем площадь под мебелью и получаем, что полезная площадь будет 60% от общей площади.

Sкомн=20*0,6=12 м²

Дальше выбираем мощность нагревательного элемента. В инструкции на греющий кабель параметр Вт/м² не дается, мощность выражается в Вт/м. Переведем этот параметр в Вт/м². По паспорту мощность нагревательного кабеля 30 Вт/м. Шаг укладки 20 сантиметров.

Здесь считаем длину кабеля уложенного в 1 м² и умножаем на 30 Вт/м, (при длине кабеля 5 м) получаем 150 Вт/м². Продолжим расчет мощности теплого пола. По предложенным данным для спальни оптимальный выбор мощности кабеля 110 Вт/м², это в случае дополнительного отопления. Теперь приводим полный расчет электрического теплого пола.

P=1,3*12*110=1716 Вт

С такими данными можно уже идти и приобретать нужной длины нагревательный кабель. Расчет мощности электрического теплого пола можно сделать по таблице.

Теперь можно посчитать затраты на электроэнергию. Стоимость киловатта электроэнергии примем 4 руб. За час работы теплого пола потратим электроэнергии на 1716*4/1000=6 руб. 86 коп., за 8 часов — 54 руб. 49 коп., а за 24 часа — 164 руб. 73 коп.

Нужно также учитывать, что работает нагревательный элемент на максимальной мощности только при прогреве теплого пола. Работа с термостатом позволит сэкономить электроэнергию, и затраты снизятся до 40% от максимального. Если электрический теплый пол работает 8 часов в день, то затраты на электроэнергию уменьшатся еще в три раза.

Вы решили улучшить обогрев своего жилья или вовсе отказаться от отопления с помощью батарей? Сейчас для этих целей принято использовать различные . Если водяной вариант вам по какой-то причине (а их может быть много) не подошёл — с такой задачей справится система электрического обогрева. Расчёт тёплого пола с таким действующим элементом, как и его устройство, имеет свои особенности. И чтобы все работы прошли гладко, необходимо в них хорошо разобраться. Начнём с устройства.

Теплоизоляция для пола

Сегодня логичнее всего для теплоизоляции пола использовать экструдированный пенополистирол, такой метод позволит сэкономить энергию путем снижения степени излучения тепловой энергии в тех случаях, когда это не нужно. Материалы такого типа помогают повысить коэффициент полезного действия до максимума, что избавит вас от лишних затрат.

Экструдированный пенополистирол имеет такие особые характеристики, как:

• высокая механическая прочность;
• превосходные теплоизоляционные свойства;
• эффективное и качественное утепление любых поверхностей.

Такой материал способен долго и эффективно утеплять даже самые тонкие слои пола, что другим материалам не под силу.

Обычно, экструдированный пенополистирол монтируется на панель перекрытия сверху, только после этого можно укладывать все остальные детали комплекта теплого пола.

Отсутствие расчета тепловых потерь для отопления

Это самая грубая ошибка при установке теплого пола (и любой другой системы отопления). При установке радиаторов системы отопления не следует ориентироваться на те же нормы, какие считаются общепринятыми в доме без теплых полов. Не следует устанавливать секционные батареи по количеству окон в комнате и исходя из расчета площади комнаты. Это может привести к неработающей системе или к увеличению ненужных затрат на монтаж системы отопления.

По правилам монтажник сам обязан производить расчеты количества и мощности радиаторов, и теплых полов. Если специалист предлагает вам поставить радиаторы под каждый оконный проем, а количество секций определяется вашим желанием или бюджетом, то лучше сразу отказаться. В этом случае есть вероятность того, что вы зимой замерзнете. В итоге вам придется менять радиаторы на более мощные, либо наращивать уже имеющиеся. С учетом стоимости работ по монтажу и демонтажу отопления получается внушительная сумма. Кроме этого вам, возможно, придется переделывать и сами теплые полы.

В расчете принимаются во внимание такие позиции, как шаг трубы теплого пола, толщина стенки и внутренний диаметр трубы, толщина арматурной сетки, общая толщина стяжки, отступ от несущей стены, толщина утеплителя, толщина стяжки над трубой, толщина и тип напольного покрытия, толщина подложки или слоя плиточного клея

Сферы применения электропола

В силу своей специфики теплый пол используется совместно с централизованным отоплением в домах и квартирах. Приведем несколько примеров его эффективного применения:

Обогрев кухни и комнат. Данный тип обогрева помещений способствует нормализации влажности и температуры.

Равномерный нагрев поверхности пола не позволяет возникнуть конвекционным потокам, а электронный термостат автоматически поддерживает заданные параметры.

Применение во влажных помещениях. Если правильно подключить систему (через УЗО или дифференциальный автомат), а также обеспечить надежное заземление электрического пола и установить гидроизоляцию, то можно принимать душ без поддона или резинового коврика.

Балконы и лоджии. Даже на застекленном балконе или лоджии можно получить простуду в зимнее время, исправить ситуацию можно снабдив их электрическими полами. Это разумней, чем там сделать батарею отопления.

Схема укладки и основные типы кабелей ТП

Существует два основных типа кабелей для теплого пола:

1. Одножильный — контакты холодных проводов, по которым осуществляется подвод электроснабжения, находятся с двух сторон нагревательной секции. В активном состоянии подобные проводники дополнительно индуцируют незначительные магнитные поля. Одножильные нагревательные кабеля отличаются следующими эксплуатационными характеристиками:

• нагревательный элемент имеет изоляцию из фторопласта или сшитого полиэтилена;
• жила заземления сделана из луженой меди;
• кабеля электрического теплого пола находятся внутри экранирующей оболочки, сплошной или сетчатой;
• общая внешняя изоляция изготавливается из поливинилхлорида, который лучше противостоит ультрафиолетовому излучению – может использоваться на открытом воздух, например, в противообледенительных системах;
• соединительные контактные муфты находятся на обоих концах кабеля.

Структура одно и двухжильного нагревательного кабеля

1. Двухжильный нагревательный кабель. В нем под общей наружной изоляцией находятся два изолированных друг от друга проводника: первый – резистивный, нагревательный, второй – «холодный» возвратный. Контакты для подключения выходят с одной стороны рабочей секции.

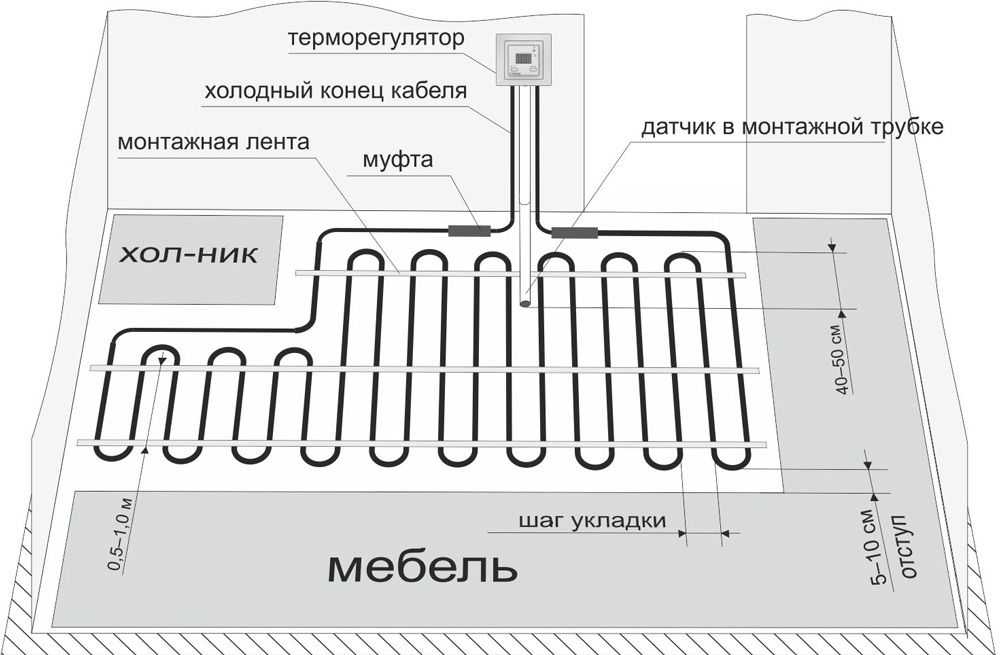

Примерная схема укладки одножильного нагревательного кабеля на кухнеПримерная схема укладки двухжильного нагревательного кабеля в жилой комнате

Установка одножильной системы

Подключение одножильного пола с подогревом, в отличии от двужильного выполняют через подвод 2-ух его «холодных» кончиков, в то время как двужильные замыкают соединяя контакты на кабельных концах между собой.

Общий процесс монтажа своими руками можно разбить на несколько обязательных этапов:

• расчет мощности нагрева, самой оптимальной для этого помещения;
• подбор самой лучшей модели с учетом общей поверхности и площади покрытия элементами нагрева;
• подготовка схемы с указыванием плана укладки кабеля, места размещения датчика и терморегулятора и их подсоединения.

Основным показателем системы отопления считается потребление энергии пола с подогревом, которое полноценно устанавливается мощностью подобранного варианта и схемы устройства, например, высоты защитной бетонные стяжки.

Для помещений жилого фонда толщина защитного лицевого слоя равняется 5–10 см, а для «мокрых» – высота пола может значительно будет больше, потому как нужно положить также добавочную гидрозащиту.

Альтернативные способы подогрева

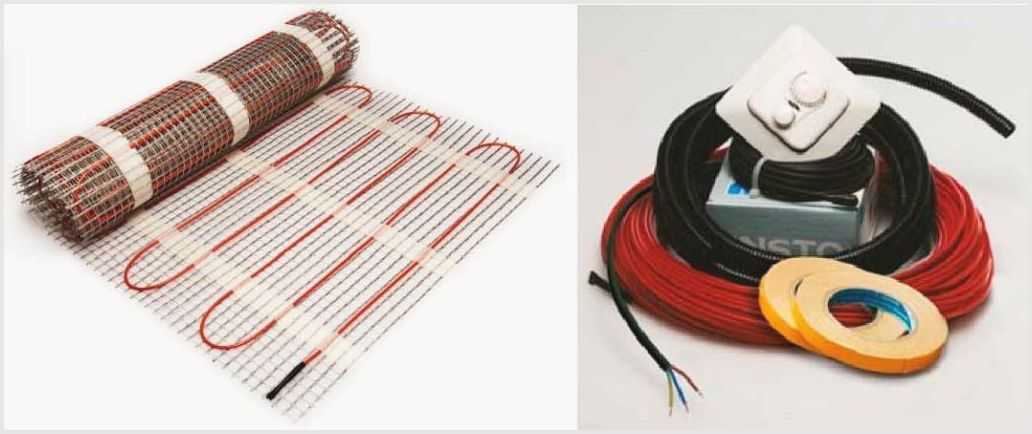

Если по каким-либо причинам расположение кабелей невозможно, то дом можно обустроить электрическими матами. Такие нагревательные приборы очень удобны для обустройства тёплых полов, при этом они требуют минимальных финансовых затрат. Если стоимость одного метра саморегулирующегося провода находится в пределах 5-10 долларов, то электрические маты стоят значительно дешевле, а их эффективность не уступает теплокабелю.

На рынке можно встретить карбоновые и кабельные маты. Они отличаются между собой техническими параметрами, способом монтажа, материалом производства и принципом работы. Похожи друг на друга они только внешне. Каждый из матов представляет собой длинную тонкую дорожку, которая легко скручивается в рулончик.

Кабельные маты

Если внимательно рассмотреть, как устроен кабельный мат, то можно понять, что это, по сути, одножильный кабель. Разница заключается только в том, что он закреплен на специальной сетке по типу «змейки». Между каждым витком выдержано необходимое расстояние. Подобного рода нагреватель наилучшим образом подойдёт под плиточные покрытия, поскольку вся его толщина не превышает 3 см.

Такой нагревательный мат помещают на пол. Область под ним должна быть без бугров и мусора. Это требование связано с тем, что фиксация мата происходит через специальную клеевую основу, расположенную с нижней стороны мата. Рулон раскатывают, начиная с регулятора температуры. Когда необходимо повернуть мат, допускается надрезание армирующей сетки, провод при этом ни в коем случае трогать нельзя. Его можно только повернуть под необходимым углом.

После этого монтируют регулятор температуры, прокладывают провода и клеят основу. Затем проводят проверку системы на работоспособность, после чего клеят пленку к полу и покрывают его плиткой или ламинатом.

Карбоновый вариант

Карбоновый мат предполагает наличие стержневых греющих элементов, соединенных между собой по типу верёвочной лестницы. Они имеют специальные покрытия, которые при прохождении по ним электрического напряжения дают возможность выделять инфракрасное излучение, представляющее собой тепловую энергию.

Каждый элемент этой цепи работает самостоятельно и не испытывает влияния других стержней. Несомненное преимущество этой системы в том, что если один из элементов вышел из строя, на работу остальных это не повлияет. Кроме того, такое устройство, как и саморегулирующийся кабель для теплых полов, способно автономно отслеживать внешнюю температуру на обстановку и адекватно реагировать на неё. При этом стоимость таких приборов намного дешевле, а срок службы ничуть не меньше.

Существует много вариантов, позволяющих организовать электрический подогрев напольного покрытия. Разумеется, в каждом случае выбор греющего элемента происходит в индивидуальном режиме с учетом особенностей пола, его внешнего покрытия, сложности установки системы и финансовых возможностей.

Особенность монтажа

После ориентировочных расчетов мощности можно подобрать конкретную модель тёплого пола с подогревом. Сейчас есть 2 вида продукции этого назначения – готовые маты с уже укрепленными элементами нагрева и кабели, которые можно устанавливать с произвольным шагом.

Для типовых помещений можно ставить маты. Они могут укомплектовываться одножильными или кабелями с двумя жилами. Высокую быстрота нагрева температуры можно добиться, применяя завершальный вариант. Также необходимо смотреть на диаметр проводника – чем он выше, тем выше будет температура на максимальном рабочем режиме.

Монтажная специфика кабеля в одну жилу состоит в обязательном замыкании цепи питания. Недостаток такой специфики установки состоит в обязательной проводке 2-х кончиков кабеля к месту их подсоединения к источнику питания. Это может быть очень некомфортно для площадей большого размера, когда схема укладки собой представляет типовую «змейку». Но для комнат небольшой площади это проблем не будет составлять

Плюс ко всему принимается во внимание хорошая цена одножильного пола с подогревом

В двужильных моделях замыкание цепи выполняется по другой схеме. В данном варианте на концевых окончаниях кабеля соединяются два провода. Питание от термостата выходит при подсоединении 2-х жил от ТЕНОВ. Из-за конструкционной сложности аналогичные модели стоят намного дороже, чем одножильные. Однако их свойства эксплуатации позволяют теплоизолировать большие площади.

Совет
Электропотребление полом с подогревом зависит от его мощности. Благодаря этому нужно высчитать максимально допустимую нагрузку электрической проводки. Если необходимо – провести ее модернизацию или замену
.

Бюджетные измельчители для кухни

Виды нагревательных проводов

Чтобы правильно обустроить тёплый пол, необходимо правильно оценить дом, в котором он будет прокладываться, рассчитать финансы, а также разобраться в видах нагревательных проводов, которые могли бы обеспечить напольному покрытию необходимую температуру. Существует несколько их разновидностей, основные — это нагревательный кабель для тёплого пола резистивного типа и саморегулирующиеся греющие провода. Эти два основных вида отличаются друг от друга характеристиками и принципом действия.

Резистивная разновидность

Греющий элемент резистивного кабеля отличается тем, что температура, которую он создает внутри себя, на каждом его участке одинаковая. Она равномерно располагается по всему кабелю и обеспечивает стабильную подачу тепла на напольное покрытие. К сожалению, это не всегда бывает кстати, особенно если на напольном покрытии располагается мебель, состоящая из материалов, на которые тепло влияет негативно.

В этом видео вы узнаете о монтаже теплого пола:

Резистивный греющий кабель для пола может быть одножильный и двужильный. Состав первого типа при монтировании под пол предполагает замыкание второго окончания провода к терморегулятору, то есть под монтировщиком требуется замкнуть электрическую цепь. Двужильный провод для теплого пола не предполагает такого обязательного условия. Его достаточно одним концом подсоединить к терморегулятору, что особенно бывает кстати при больших площадях или сложной планировке жилья.

Резистивный кабель отличается равномерной теплоотдачей на каждом своём участке. В этом свойстве есть положительные качества, но именно оно вызывает способность провоцировать перегрев в каком-либо отдельном месте. К примеру, часть напольного покрытия находится под мебелью. В процессе разогрева происходит теплообмен между напольным покрытием и материалом, из которого мебель произведена.

Нельзя сказать, что это является пожароопасной ситуацией, однако чрезмерный и долгий нагрев может привести к порче имущества и выходу из строя самого кабеля. Поэтому на стадии проекта при планировании расположения греющего элемента необходимо учесть, что в местах размещения мебели нужно уменьшить количество греющего провода или не проводить его в тех участках вовсе. Это позволит избежать в дальнейшем перестановки мебели и негативных последствий.

Перед установкой теплого пола нужно продумать несколько нюансов, например, где будет стоять мебель

Одножильный провод

Кабель такого типа в момент установки предполагает, что оба его конца сходятся в месте замыкания электроцепи. Характерная черта этой конструкции заключается в том, что она имеет два конца, которые не предполагают нагревания, и подключается к регулятору температуры. Одножильный кабель обладает следующими положительными чертами:

• максимальная температура подогрева в несколько раз выше, чем у двухжильной разновидности;
• небольшое потребление электричества;
• экономичность при покупке.

https://youtube.com/watch?v=cZfbxYkEyn0

Выбирая для теплого пола какой-либо нагревательный момент, необходимо учитывать, что одножильный тип греющего канала рекомендуется выбирать для общественных комнат или нежилых построек. В условиях жилого дома для такого вида подогрева пола подходят санузел, кухня и прихожая. Общую схему установки можно представить следующим образом:

• ненагреваемый кабель сначала подключают к регулятору температуры;
• основную длину провода располагают под полом в виде «змейки»;
• второй оставшийся ненагреваемый конец протягивают в начальное соединение и также присоединяет к терморегулятору.

Двухжильный греющий канал

Этот тип нагревательного канала не предполагает перевод обратно к началу второго конца кабеля. Замыкание электросети получается благодаря специальной муфте, которая предварительно монтируется на один из концов провода. Достоинства этой системы заключаются в следующем:

• провода легко укладывать, они не требуют возврата второго конца;
• есть возможность проложить теплоканал самой разной сложности;
• коммутация к терморегулятору происходит с одной стороны;
• напряжение, проходящее через провод, не влияет на электромагнитные импульсы.

Дополнительное оборудование кабельного пола

Для повышения эксплуатационных качеств кабельного теплого пола, понадобятся терморегулятор и датчик. Как правило, они идут единым комплектом со всеми видами электрических моделей.

Схема раскладки и расположения датчиков теплого пола

Терморегулятор

В настоящее время существуют несколько видов термостатов, которые предназначены для регулировки температуры в помещении. Самыми дешевыми считаются ручные модели

При их использовании температурный режим задается вручную, что достаточно неудобно, если взять во внимание, что жильцы часто находятся вне дома. Поэтому оптимальным решением будут приобрести программируемые терморегуляторы

При их эксплуатации, можно визуально отслеживать температуру помещения. А также они способны самостоятельно изменять температурный режим по заданной схеме.

Термодатчики

Термодатчик – это проводник, который информирует термостат о состоянии температуры. Если кабельный теплый пол устанавливается как основной источник тепла, понадобятся внутренний и внешний датчик. Для отслеживания температуры нагревательных контуров, под напольное покрытие устанавливается внутренний датчик. Для показаний температуры в самом помещении, внешний датчик монтируется в сам термостат. Если же электрические полы используют как дополнительное оборудование, можно будет обойтись одним внешним датчиком.

Какой кабель лучше всего выбрать для заливного теплого пола: характеристики

При выборе важно учитывать такие нюансы:

1. Цена изделия не должна быть сильно низкой, ведь такой кабель может быстро выйти из строя. Поэтому лучше не скупиться, а взять проверенного производителя, который прослужит дольше.
2. Учитывайте стоимость монтажа. Резистивный вариант требует дополнительных вложений в покупку регулятора температуры. При выборе саморегулирующегося варианта покупка такого регулятора не требуется. Для большой комнаты рекомендуется подбирать провод резистивного типа. Если в будущем на пол будет стелиться коврик, то стоит закупить саморегулирующий провод, чтобы не допустить локального перегрева.
3. Чтобы определиться с кабелем для теплого пола стоит учесть функционал, который будет возложен на него. Для обогрева прямого действия подойдет двухжильный или одножильный кабель или же тепловой мат. Перед монтажом напольного покрытия такие изделия прокладываются в тонком слое стяжки. Такой подход позволяет прогреть помещение за короткое время. Если функция заключается в аккумуляции тепла, то стоит использовать саморегулирующий или двухжильный резистивный кабель. В таком случае система управиться с прогревом бетона толщиной от 5 см.

При выборе кабеля важно учитывать много нюансов, ведь только так можно добиться качественной работы системы

Двухжильные

Одна жила используется для образования тепла, вторая – для обеспечения электрическим током. Процесс монтажа не требует установки двух концов кабеля в одной точке. Двужильная модель имеет возвратную жилу, дополнительное изоляционное покрытие, что гарантирует безопасность при эксплуатации кабеля.

Главное отличие двужильного от одножильного провода заключается в том, что последний придется возвращать к терморегулятору.

Одножильные кабеля

Обеспечивает теплоотдачу по всей длине. Недостаток такого кабеля в возможной точке перегрева. Некоторые участки напольного покрытия будут слишком горячие. При монтаже необходимо следить, чтобы оба конца были в одной точке.
