Как нужно прокладывать кабель в лотках

Исполнительная документация

Основные правила прокладки волоконно-оптического кабеля.

— Перед монтажом оптического кабеля следует проверить его целостность и коэффициент затухания оптического сигнала.

— Прокладка оптических кабелей выполняется в соответствии с рабочей документацией способами, аналогичными принятым при прокладке электрических и трубных проводок, а также кабелей связи.

Оптические кабели не допускается прокладывать в одном лотке, коробе или трубе совместно с другими видами проводок систем автоматизации.

Одно- и двухволоконные кабели запрещается прокладывать по кабельным полкам.

Запрещается для прокладки оптического кабеля использовать вентиляционные каналы и шахты и пути эвакуации.

— Оптические кабели, прокладываемые открыто в местах возможных механических воздействий на высоте до 2,5 м от пола помещения или площадок обслуживания, должны быть защищены механическими кожухами, трубами или другими устройствами в соответствии с рабочей документацией.

— При протяжке оптического кабеля крепление средств тяжения следует производить за силовой элемент, используя ограничители тяжения и устройства против закрутки. Тяговые усилия не должны превышать значений, указанных в технических условиях на кабель.

Возможно Вас заинтересует: «Технология подвески ВОК»

— Прокладка оптического кабеля должна выполняться при климатических условиях, определенных в технических условиях на кабель. Прокладку оптического кабеля при температуре воздуха ниже минус 15°С или относительной влажности более 80% выполнять не допускается.

— В местах подключения оптического кабеля к приемопередающим устройствам, а также в местах установки соединительных муфт необходимо предусматривать запас кабеля. Запас должен быть не менее 2 м у каждого сращиваемого оптического кабеля или приемопередающего устройства.

— Оптический кабель следует крепить на несущих конструкциях при вертикальной прокладке, а также при прокладке непосредственно по поверхности стен помещений — по всей длине через 1 м; при горизонтальной прокладке (кроме коробов) — в местах поворота.

На поворотах оптический кабель необходимо крепить с двух сторон угла на расстоянии, равном допустимому радиусу изгиба кабеля, но не менее 100 мм, считая от вершины угла. Радиус поворота оптического кабеля должен отвечать требованиям технических условий на кабель.

При прокладке оптического кабеля по одиночным опорам эти опоры должны быть установлены не более чем через 1 м, а кабель должен быть закреплен на каждой опоре.

— Смонтированный оптический кабель следует подвергать контролю путем измерения затухания сигналов в отдельных волокнах оптического кабеля и проверки его на целостность. Результаты контроля оформляются протоколом измерений оптических параметров смонтированного оптического кабеля (скачайте здесь).

Смотрите состав исполнительной в разделе: «Состав исполнительной»

Скачивайте акты, протокола и другое в разделе: «Акты и прочее»

Скачивайте полезные книги, ГОСТы, СнИПы в разделе: «ГОСТы и книги«

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

Наименование Особенности Сферы применения
Мини Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм Чаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольные Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки.

Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см.

Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.

Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющие Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные.

Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников.

Габариты от 10×6 см до 1×2 см.

Применяются в любых бытовых помещениях.
Перфорированные с открытым доступом Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности. Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
Плинтусные напольные Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см).

К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам.

После демонтажа плинтусного кабель-канала, его можно повторно использовать.

Офисы, административные здания, квартиры и частные дома.
Гибкие Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели.

Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой.

Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени.

По диаметру можно встретить следующие подтипы:

  • для телефонных линий — 1.6 см;
  • к розеткам и выключателям — 2 см;
  • подведение к электрощитам и распределительным коробкам — 2.5 см;
  • при соединении проводов между этажами — 5 см.
При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолком Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см.

Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.

Любые офисные и жилые помещения.
Прозрачные с подсветкой Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку. Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочные Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции. Монтируют на складах и в цехах, а также за натяжными потолками.

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

Заземление кабельных лотков. Правила безопасности

Заземление — это соединение электроустановок или определенной части электросистемы с землей или ее эквивалентом. Вся заземляющая система, как правило, состоит из проводников и самого заземлителя в виде металлических элементов, находящихся непосредственно в земле. В целях безопасности рекомендуется заземлять любые электрифицированные сооружения (в числе которых могут быть и разного рода системы силовых и информационных кабелей и проводов).

Заземление кабельных лотков всегда обязательно, и тут важно соблюдать определенные меры предосторожности. Особое место стоит отвести проволочным лоткам, так как они имеют ряд особенностей по сравнению с листовыми лотками. Учитывая нормативные документы, стоит отметить, что кабельные лотки обязательно должны присоединяться к системе уравнивания потенциалов

У проволочных лотков соединение не обладает нужной проводимостью, и поэтому в случае с ними приходится думать о дополнительных мерах по присоединению к системе уравнивания потенциалов

Учитывая нормативные документы, стоит отметить, что кабельные лотки обязательно должны присоединяться к системе уравнивания потенциалов. У проволочных лотков соединение не обладает нужной проводимостью, и поэтому в случае с ними приходится думать о дополнительных мерах по присоединению к системе уравнивания потенциалов.

В частности, подсоединение здесь рекомендуется производить через каждые десять метров, для чего и служит специальная клемма заземления для проволочного лотка. Монтаж производится предельно просто: клемму подсоединяют к стенке лотка, и в дальнейшем через данную клемму пропускается провод

В точке присоединения провода к клемме заземления важно снять изоляцию. Чтобы грамотно сделать заземление проволочных лотков, лучше использовать желто-зеленый провод марки ПуГВ (ПВ3), а сечение его должно составлять четыре квадратных миллиметра

Согласно таким документам, как ТКП 339-2011 (п. 8.7.19) или ПУЭ 7 (п. 1.7.83), к дополнительной системе уравнивания потенциалов подключаются все доступные для прикосновения открытые проводящие части электроустановок, а также нулевые защитные проводники и сторонние токопроводящие части, относящиеся к данному электрооборудованию.

Перед тем как сделать заземление проволочного лотка, следует определить, в каких точках провод ПуГВ присоединяется к магистрали системы по уравниванию потенциалов — в этом поможет ознакомление с «Инструкцией по устройству сетей заземления и молниезащите». В ней говорится, в частности, о том, что соединенные секции лотков должны образовывать непрерывную электросеть и присоединяться к комплексной магистрали не менее чем в двух местах — в начале и в конце данной трассы. Если длина указанных конструкций составляет менее двух метров, то допускается их присоединение к комплексной магистрали только в одном месте.

Виды

Многообразие видов кабельных коробов определяется такими факторами, как материал их изготовления и конструктивные особенности.

По материалу изготовления

Металлические

Изготавливают такие кабель-каналы из листового, покрытого слоем антикоррозийной пленки металла – оцинкованной или нержавеющей стали. Реже встречаются короба из обычного черного металла.

Благодаря высокой прочности, устойчивости к коррозии, такие короба для кабеля являются самыми распространенными – помимо прокладки коммуникаций внутри зданий, их используют для того, чтобы надежно защитить и закрепить наружный электрический провод, запитывающий уличное освещение, провести электричество в мастерскую, производственный цех.

Пластиковые

Изготавливают такие короба из устойчивого к горению ПВХ. Более легкие и дешевые, по сравнению с аналогами из стали, они не такие прочные и долговечные, что обуславливает их использование только внутри помещений.

Пластиковый кабель-канал

Бетонные и железобетонные

Такие короба изготавливают из тяжелых марок бетона. При этом в железобетонных лотках при заливке изделия в форму закладывают сетку из рифленой металлической арматуры.

Для защиты уложенных в бетонный или железобетонный канал коммуникаций сверху на него кладут крышку – массивную плиту перекрытия.

Применяют их для поверхностной и подземной прокладки различных силовых и слаботочных коммуникаций. В частном строительстве такие бетонные изделия не используют.

По конструкции

В зависимости от конструктивных особенностей, наиболее распространенные лотки для кабелей металлические подразделяются на перфорированные, неперфорированные, лестничные, проволочные.

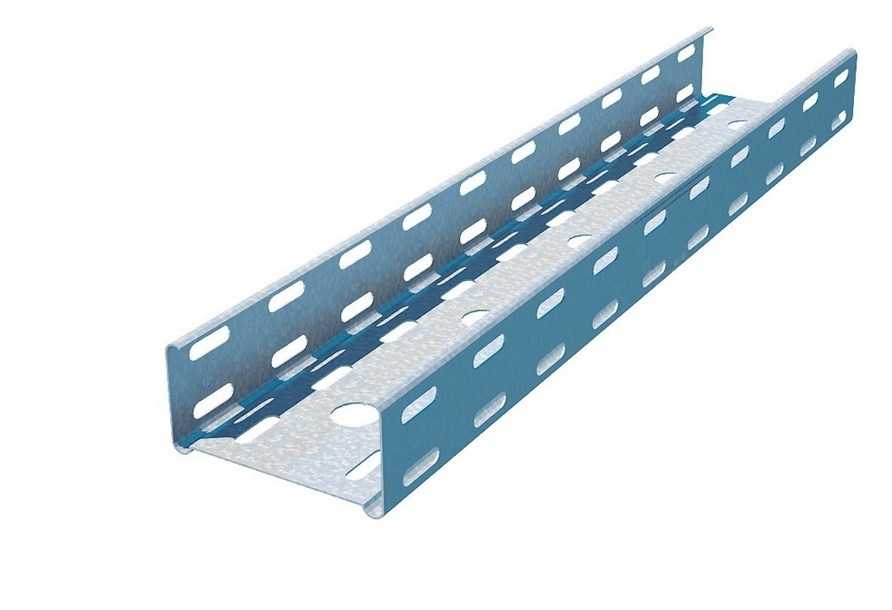

Перфорированные

Металлический перфорированный кабельный лоток представляет собой короб, основание которого имеет множество продолговатых отверстий. Крышка в перфорированных лотках, как правило, отсутствует и применяется только в тех случаях, когда прокладываемые коммуникации необходимо защитить от внешнего воздействия на них.

Используются такие короба для прокладки проводки как внутри различных помещений, так и снаружи.

Неперфорированные

Неперфорированный короб, в отличие от перфорированных аналогов, имеет основание без отверстий. Применяют данный тип для прокладки коммуникаций и силовых кабелей в условиях повышенной влажности и запыленности. По сравнению с перфорированными, такие короба обладают большим весом, повышенной пожаробезопасностью (загоревшийся внутри такого лотка кабель не станет источником пожара, так как изолирован от помещения крышкой).

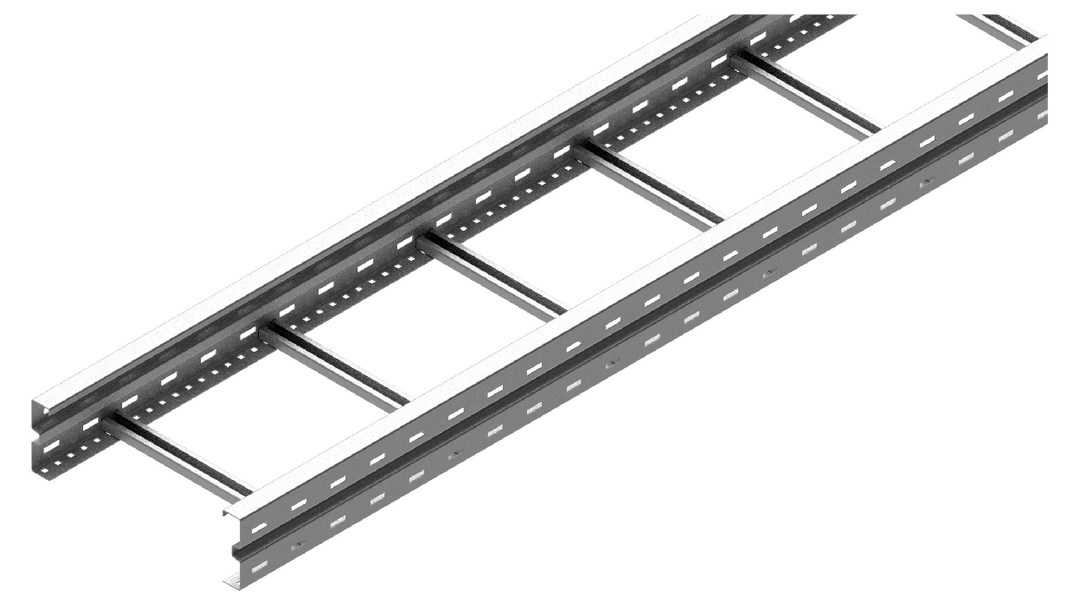

Лестничные

Такие короба представляют собой конструкции, состоящие из боковых продольных профилей (лонжеронов), соединенных через определённое расстояние поперечными перемычками (планками).

Обладающие небольшим весом, высокой прочностью и жесткостью, хорошей вентиляцией укладываемых трасс такие лотки используются для внутренней прокладки силовых кабелей с напряжением до 1000 В.

Кабельрост

На заметку. Лестничный кабельный короб часто называют кабельростом, так как данную конструкцию часто используют для вертикального (ростового) монтажа кабельной трассы, закрепляя ее на поперечных перемычках при помощи специальных пластиковых хомутов (стяжек).

Сетчатые (проволочные)

Проволочный (сетчатый) короб для кабеля – это конструкция, изготавливаемая из оцинкованной проволоки. В поперечном разрезе имеет «С» или «G»-образный профиль. Отличается минимальным весом, отличной вентиляцией, простотой монтажа. Используется для прокладки слаботочной электрической проводки, телефонного, сетевого компьютерного провода внутри помещений под подвесным фальш-потолком.

По размерам

Современный металлический лоток для прокладки кабеля может иметь следующие размеры:

  • Высота – от 35 до 100-110 мм;
  • Ширина – от 100 до 550-600 мм;
  • Длина одного лотка – 2000-3000 мм;
  • Толщина стенок (проволоки) – 0,7-1,0 мм (3,8-4,0 мм).

Важно! При прокладке кабельных трасс и других коммуникаций необходимо учитывать габариты лотка. Так, его высота ограничивает максимальную толщину укладываемого в него кабеля, ширина – количество кабелей

Инструкция по монтажу

Прокладка кабеля производится как одиночно, так и в несколько слоев. Также их можно пустить, собрав предварительно в пучки и пакеты. При прокладке рядами необходимо расстояние в пять миллиметров между токоведущими частями, в остальных случаях это расстояние увеличивается в четыре раза (20 мм). Для многослойного варианта зазором можно пренебречь. Укладывая кабели в пучок недопустимо наличие более двенадцати проводов. Одновременно радиус пучка должен составить не больше 10 см.

Если планируется укладка проводов в лоток горизонтально, нужно собирать их в пучки, выдерживая расстояние в 4,5 метра между связками. Кстати, в этом случае существует возможность пренебречь сборкой кабелей в пучки, если участки горизонтальные и прямолинейные. Если укладывать вертикально, то требуется шаг увязки не менее одного метра.

Когда конструкция собрана и было произведено ее крепление на перекрытиях, с помощью специализированного шнура делается измерение расстояние кабеленесущей трассы для последующей разрезки токоведущих частей. После выполнения данной операции все жилы комплектуются в пучки и маркируются бирками. Когда провода уложены в лоток и собраны в цепь, нужно проконтролировать ее при помощи поверенного мультиметра на отсутствие прерываний, а также замерить показатель сопротивления изоляционного материала.

Для грамотной работы по укладке необходима соответствующая температура. Если показатель составляет -15 градусов по Цельсию и выше, прокладка может осуществляться без прогрева. Если диапазон колеблется от -40 до -15 градусов, прогрев необходим, а при более низком температурном режиме работы по прокладке недопустимы.

Кабель должен быть уложен в лоток таким образом, чтобы был обеспечен некоторый запас по длине. Он нужен того, чтобы компенсировать изменения длины провода в следствие колебания температуры, а также деформаций грунта. Весь кабель с соответствующим запасом при этом должен лежать прямо, так как провести его с наличием витков и колец не разрешается.

Если производится прокладка на открытом наружном пространстве, например на улице по стене, также должен быть учтен неизбежный нагрев от солнечного воздействия. В таком случае производится установка дополнительных экранов для защиты от солнечных лучей.

При установке необходимо стремиться к тому, чтобы лотки были цельными. То есть нужно снизить до минимума различные разрезы по эстакадам в сложных участках монтажа. Кабель в не зависимости от технических характеристик монтажных опор должен устанавливаться и закрепляться в их крайних точках, а также на муфтах, поворотах линии и прочих местах соединения.

При монтаже кабеля в лотке нужно учесть и компенсировать вероятные деформации вследствие:

  • массы электрокабеля;
  • механических напряжений, определяемых разницей температур;
  • действий магнитного характера, которые возможны при коротком замыкании.

Если кабельная линия будет пересекаться с трубопроводом, нужно выдержать расстояние между лотком и трубами минимум в 5 см. При параллельной прокладке проводников и трубопровода, расстояние между коммуникациями должно составлять не менее 10 см. При этом расстояние до газопровода должно составлять не менее 25 см.

Производя прокладку проводов нужно заполнять не более половины объема лотка. Это необходимо для:

  • легкого доступа при ремонте и обслуживании линии;
  • возможности воздушного охлаждения проводки.

Необходимо проследить за тем, чтобы при укладке проводов в лоток они имели хороший металлический контакт, так как проложить заземление чаще всего удается, подключаясь лишь к крайним точкам кабельной связи.

Линии в жилом доме должны устанавливаться не ниже двух метров от уровня пола. Однако если помещение выполнено для работы в нем персонала, прошедшего соответствующее обучение, высота установки не играет роли.

Способ монтажа проводки по электрическим лоткам и коробам выбирается исходя из соображений отсутствия влаги и конденсата внутри них. Если установка производится на открытом пространстве, то для такой прокладки нужны короба со снимающейся крышкой, которая служит для обеспечения быстрого и легкого доступа с кабелю. В закрытых пространствах допустимо использования неразъемных коробов для токоведущих частей цепи.
