Как подключить ибп к газовому котлу

Бесперебойное питание для котла в зависимости от ситуации

Итак, начнем разбираться по каждой ситуации, описанной выше, отдельно.

Когда сети изношены и кратковременные скачки потребления (мощный сварочный аппарат, подключение мощного отопительного прибора) способны на короткий срок оставить без электричества квартал или поселок, стоит подумать о резервировании питания котла при помощи источника бесперебойного питания (ИБП) с аккумуляторной батареей (АКБ).

Самый обычный компьютерный ИБП, к сожалению, в этой ситуации помочь не сможет ничем. Его батареи хватит для питания котла на 3-5 минут. Кроме того, на выходе он выдает не чистый синус, необходимый для питания котлового оборудования и циркуляционного насоса, а аппроксимацию синусоиды или меандр. Это такая форма выходного напряжения, которая может привести к поломке вашего котлового оборудования.

А потому потребуется ИБП, имеющий на выходе чистый синус и способный работать с подключенными АКБ.

Если срок аварийного отключения электроэнергии увеличивается до 6 часов, стоит подумать о том, чтобы использовать АКБ 100 А*ч как источник питания для котла и циркуляционного насоса. Эта емкость позволит горелке котла и автоматике котла работать до 8 часов без подзарядки АКБ.

Даже сутки, то есть 24 часа, не будут помехой для питания котла от аккумулятора, только стоит рассчитать емкость батареи на этот срок. Подойдет АКБ емкостью до 200 А*ч.

А вот отключение электроэнергии более суток должно заставить вас задуматься над тем, чтобы плюсом к ИБП и емким АКБ докупить бензиновый генератор.

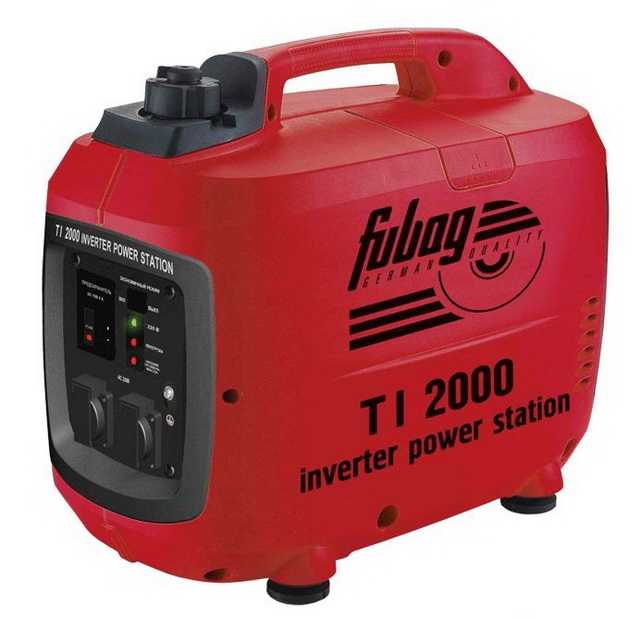

Генератор лучше всего покупать инверторный, потому как только инверторный генератор имеет на выходе чистый синус, так необходимый современному котловому оборудованию.

Аварии длительностью более 3 суток не оставляют вам выбора – только генератор. Никакая система питания на ИБП с разумным количеством АКБ не выдержит такого срока, не сможет обеспечить автономное питание котла. Разве что вы готовы установить в своей котельной 5 аккумуляторов емкостью по 100 А*ч. И то, их придется заряжать все тем же генератором, так как суммарной емкости в 500 А*ч не хватит для питания котельного оборудования сроком в 72 часа.

Источник питания для котла, таким образом, вырисовывается следующий:

  • Для кратковременных отключений до 24 часов — ИБП с АКБ.
  • Для отключений от 1 до 3 дней – ИБП с АКБ с подзарядкой от бензинового генератора.
  • Для отключений более 3 дней – только бензиновый инверторный генератор или генератор с отдельным инвертором.

Критерии, по которым стоит выбирать источник питания для котла отопления, весьма просты:

  • Чистый синус на выходе.
  • Возможность подключения внешних батарей.
  • Возможность подключения АКБ большой емкости (в идеале суммарно до 600 А*ч).
  • Надежность и простота исполнения.
  • Развитая сервисная поддержка в вашем населенном пункте.

Последний пункт важен, потому что в случае аварии неисправный ИБП – это фактически «мертвый» котел, и, как следствие, замерзание системы отопления вашего дома.

Все указанные выше критерии применимы для всех современных котлов отопления – газовых, дизельных, твердотопливных, пеллетных. Резервировать электрический котел на случай аварии можно либо котлом на другом виде топлива, либо генератором, если мощность котла не превышает 5-8 киловатт. В противном случае, вам придется покупать слишком мощный бензиновый генератор.

Время резервирования электропитания

Пожалуй, приоритетный фактор, который определяет выбор. ИБП для компьютеров способны давать электропитание очень короткий срок – не дольше 10 минут. Это объясняется использованием малого количества батарей, размещенных либо в корпусе оборудования, либо отдельно.

Специализированные готовые решения для котла учитывают требования по длительности автономной работы, которая достигает от 8-12 часов до суток и более. При этом обеспечиваются и остальные параметры, гарантирующие работу оборудования автономной системы отопления и горячего водоснабжения частного дома, коттеджа, или даже квартиры:

  • «Чистый синус» на выходе – отсутствие недопустимых для чувствительной автоматики и насосного оборудования «модифицированных» импульсных напряжений.
  • Продолжительное время резервирования для бесперебойной работы котельного оборудования не менее 6-8 часов (в зависимости от оборудования и объема аккумуляторов инверторной системы – свыше 12 часов). Возможна установка АКБ и на резерв 2-3 часа, если потребуется.
  • Сохранение работоспособности при многократных перегрузках. Компьютерные ИБП в состоянии выдержать подобные испытания, но продолжительность работы их батарей в этом случае существенно снижается.

Продолжительный резерв – пожалуй, не менее важный параметр. При частых и относительно длительных разрядках-зарядках аккумуляторные батареи компьютерных источников питания быстрее выходят из строя. В итоге их время резервирования существенно сокращается. Что касается специальных ИБП для дома и котла, то в них отдельно устанавливается блок из аккумуляторов типа AGM. Не возникает сложностей с тем, как подключить дополнительные АКБ в случае, если текущей суммарной емкости аккумуляторов не хватает для потребностей газового котла.

Критерии выбора ИБП для газового котла

Из всего сказанного можно вывести следующие требования к источнику бесперебойного питания для котла, работающего на газе:

  • Необходимы специальные ИБП с выходным напряжением в форме синусоиды. Бесперебойники для компьютеров непригодны. Они на выходе выдают не синусоиду, а меандр — напряжение тоже переменного, но не округлое, как синусоида, а со срезанной верхушкой. Для компьютеров такое напряжение не помеха, а для системы отопления — еще какая. Подобное напряжение плохо влияет на циркуляционные насосы — они гудят, работают рывками. В результате — быстро снашивается крыльчатка, приходится насос менять.
  • Мощность ИБП выбирается с запасом. При возможности необходимо двукратное превышение потребляемой мощности.
  • Желательно выбрать тип онлайн, неплохой вариант — интерактивный тип.
  • Емкость аккумуляторных батарей надо подбирать так, чтобы при отключении электроснабжения отопление могло работать несколько часов (как минимум). Данное требование некритично, если имеется генератор. В этом случае АКБ должны продержаться достаточно для того, чтобы он завелся. Кстати, это еще одна причина, по которой не следует для котла ставить компьютерные бесперебойники — она рассчитаны на работу оборудования в течение 10-15 минут. За это время можно корректно завершить работу всех программ и выключить оборудование. Для котла эти минуты — слишком малое время.
  • Желательно чтобы была возможность подключения дополнительных внешних аккумуляторов (должны быть разъемы). Это пригодится, если решите увеличить время работы отопления от резервного источника питания или при подключении другой аппаратуры.
    Схема подключения газового котла к источнику бесперебойного питания (ИБП)

Требования не самые жесткие, но придерживаться их желательно. При подключении источника бесперебойного питания, соблюдайте фазировку (фаза ИБП должна соединяться с фазой котла, ноль и минус — с соответствующими проводниками). Иначе котел не будет работать. Проверяется правильность фазировки просто: выдергиваете вилку котла из сети. Котел должен продолжать работать. Если пламя погасло — проверяете правильность подключения, работоспособность заземления. Если все в норме, но котел по-прежнему не работает, значит ваш ИБП построен без «сквозного нуля». Чтобы запустить котел, вам необходимо соединить на бесперебойнике клеммы нейтрали N (нуля) на входе и выходе. Для большинства котлов такая переделка решает проблему. Но есть некоторые марки котлов, например — Buderus (Будерус), которым необходимо между входами PE и N (земли и ноля) установить сопротивление номиналом от 1 до 10 МОм (Будерус даже предлагает купить их фирменный резистор).

Собственно, это все по поводу выбора и даже подключения источника бесперебойного питания для газового котла.

Виды стабилизирующих устройств

Если владельцы дома планируют подключение газового котла через стабилизатор, то первым делом надо рассмотреть ассортимент таких приборов. После знакомства с видами устройств легче подобрать тот, что будет оптимальным в конкретных условиях. При выборе идеального варианта учитывают:

  • цену прибора;
  • срок его эксплуатации;
  • принцип работы устройства;
  • быстродействие стабилизатора;
  • диапазон напряжения: входного и выходного.

Еще одна характеристика — бесшумность работы, однако она не так важна, как основные. Рабочий диапазон температур для стабилизирующей техники — от +5° до +40°. Последний критерий — способ размещения. Настенные модели легки, компактны, поэтому удобны. Напольные (настольные) устройства требуются для оборудования большой мощности.

Симисторные (тиристорные)

Эти модели стабилизаторов сейчас считаются лучшими. Они имеют долгий срок службы, абсолютно бесшумны. Другие достоинства:

  • быстродействие — максимум 10-20 мс;
  • диапазон напряжения на входе — 120-280 В;
  • точность выходного напряжения — 1-2,5%;
  • максимальная погрешность точности контроля — 0,5%.

Принцип работы прибора — использование электронных ключей для коммутации трансформатора. Благодаря такому решению гарантируется скорость срабатывания устройств. При выходе из строя одного из симисторов стабилизатор остается в рабочем состоянии, поэтому он подойдет для тех сетей, в которых перепады напряжения и скачки считаются нормой. Минус моделей — сравнительно высокая цена. Однако найти прибор с идеальным соотношением стоимость-качество возможно.

Инверторные

У этих новейших моделей практически нет слабых мест. Если не считать высокую стоимость. Стабилизаторы двойного преобразования имеют такие характеристики:

  • быстродействие — максимальное, так как задержек нет;
  • диапазон напряжения на входе — 120-300 В;
  • долгий срок эксплуатации;
  • отсутствие помех.

Принцип их работы — двойное преобразование. Сначала переменный ток трансформируется в постоянный, потом он опять преобразуется, но уже в переменный ток с постоянной частотой. Результат — устойчивая синусоида. Недостаток инверторных стабилизаторов — низкий КПД, если сравнивать их с другими видами приборов. Высокая цена — причина, из-за которой многие хозяева газовых котлов решают купить не стабилизатор, а ИБП.

Электронные (релейные)

Эти устройства окажутся полезными там, где перепады незначительны и относительно редкое явление. Их характеристики:

  • быстродействие — 100 мс;
  • диапазон напряжения — 135-315 В;
  • точность на выходе — 7,5%.

К преимуществам приборов относится отсутствие искажений сетевой синусоиды, незначительный шум, поскольку для управления используется микропроцессор. Недостатки его: не слишком высокое качество, небольшой срок эксплуатации. Последнего минуса лишены гибридные модели, защищенные резисторами.

Электромеханические (сервоприводные)

В этих приборах используются ползунок, который двигает щетки с помощью электродвигателя. Таким образом происходит переключение витков вторичной обмотки. Плюсы устройств:

  • плавная регулировка, точность работы;
  • стабильность, возможность выдерживать предельные нагрузки;
  • невысокая цена сервоприводного стабилизатора.

Из-за нагревания она небезопасна, так как легко может спровоцировать возгорание. По этой причине для газового оборудования сервоприводные модели из списка кандидатов лучше исключить. Как вариант их можно рассматривать для установки в другом помещении.

Стабилизаторы с ШИМ

В устройствах с широтно-импульсной модуляцией используют специальный генератор импульсов. В зависимости от разницы входного и выходного напряжения параметры генерируемых волн меняются. Результатом становится стабильная частота на выходе. Плюс импульсных стабилизаторов — полная защита и гарантия максимальной производительности оборудования, работоспособности его процессора. Такие модели выбирают для сетей, для которых характерно постоянно низкое напряжение.

ФРС

Феррорезонансные стабилизаторы — еще одна разновидность, однако в быту их практически не используют. Эти станции устанавливают в котельных большой мощности. Причина — высокая цена, которая сравнима со стоимостью ИБП. В этом случае подключение газового котла через стабилизатор в частном доме совершенно не оправдано.

Как подключить газовый котел в частном доме по порядку?

Установить и правильно подключить прибор возможно собственными силами, но для этого требуется одобрение со стороны газовых служб. В ходе проведения работы потребуется вдумчивая деятельность и необходимость бумажной волокиты: согласовании ряда вопросов и получения документов.

Сначала составляется договор с поставщиком природного газа о его поставке в частное домовладение. Они же занимаются и проектом газификации здания и установки необходимого оборудования.

Перед монтажом сверяются все бумаги (сертификат, серийный номер изделия). Если всё в порядке, переходят к монтажу.

Место установки выбирается относительно типа прибора.

Напольный газовый котёл устанавливают на ровной поверхности из негорючих материалов. Используется, например, плитка или бетонная стяжка. А также иногда подкладывают лист оцинкованной стали с выступом с фронтальной стороны до 30 см. Доступ к конструкции должен быть неограничен с любой из сторон.

Важно! Необходимо чтобы котёл располагался в отдалении от электроприборов и источников огня, а также не вплотную к стене. Конструкция должна иметь равномерную нагрузку на все опоры

Конструкция должна иметь равномерную нагрузку на все опоры.

Настенный газовый котёл закрепляется с помощью кронштейнов (идут в комплекте). Высота установки — около 1 метра над полом. Сначала проводится крепление планок, далее на них монтируют агрегат.

Затем происходит подключение к дымоходу. Перед этим проверяется наличие тяги. Для препятствования утечки токсичных газов, соединения тщательно герметизируются.

Фото 3. Настенный газовый котел, установлен более чем на метр выше от пола, подключен к дымоходу.

25 см — предельная длина отрезка трубы, которая связывает котёл с дымоходом.

Следующий шаг — подключение к водопроводу. Первым делом необходимо установить фильтр для жёсткой очистки воды, что препятствует засорению теплообменника. С обеих сторон от него устанавливаются краны и/или вентили.

Для обеспечения оптимального давления в системе, врезку в водопровод осуществляют или до места, где труба разветвляется, или как можно ближе к её входу в здание. Обычно трубу для подачи воды присоединяют сверху агрегата, для возврата — снизу.

Все коммуникации, обязательно снабжаются запорным механизмом для возможности экстренно перекрыть подачу газа в случае опасности.

Материалы и инструменты

  • Разводные ключи и дюбеля;
  • строительный уровень для выбора места крепления кронштейнов, его длина не должна быть меньше 1 метра;
  • перфоратор с набором свёрл разного диаметра для проделывания отверстий в стене, предназначенных для их закрепления;
  • кронштейны — идут в комплекте, но лучше, чтобы было некоторое количество про запас;
  • ножницы, чтобы при возможной резке труб не повредить их защитный слой, отвечающий за герметичность;
  • калибратор для развальцевания труб;
  • вентили, краны — для крепления запорных механизмов;
  • листы оцинкованной стали и инструменты для их резки.

Поэтапное подсоединение отопительного контура

Есть несколько способов подсоединения контура к котлу, зависящих от модели и вспомогательного оборудования.

При подключении одноконтурного газового прибора к отопительной системе самый простой способ — использование отсекающих кранов и присоединение контура с их помощью непосредственно к котлу.

Циркуляция теплоносителя происходит в естественном режиме, и в системе устанавливается обычный расширительный бачок.

При подключении двухконтурных аппаратов работа усложняется, так как к котлу подводят двойной комплект труб. По одному течёт непосредственно теплоноситель, а по второму — циркулирует горячая вода. Подсоединение также устанавливается с помощью отсекающих кранов.

Если система закрытого типа, то должны быть установлены дополнительные приборы: циркуляционный насос, мембранный расширительный бачок и группа безопасности.

Подключение к системе отопления

Расположение узлов присоединения к системе отопления (с лицевой стороны):

  • слева — подача горячего теплоносителя в контур;
  • справа — магистраль обратки.

При подсоединении котла стоит тщательно проверить герметизацию и затягивание узлов, но не нужно чересчур усердствовать из-за риска повредить резьбу и столкновения с проблемой замены всех соединительных элементов.

Необходимо установить и фильтр грубой очистки на обратную магистраль, что продлит срок службы устройства за счёт остановки твёрдых частиц.

Стабилизатор: быть ему или не быть?

Большинство российских электросетей очень далеко от идеала. В низком их качестве виновато устаревшее оборудование, нередкие нарушения, которые имели место при монтаже. Что касается напряжения, оно зачастую ниже стандартных показателей — 220 В — на 10-15%.

Защитник нужен: доводы «за»

Уже считаются нормальным явлением скачки напряжения, которые происходят из-за пришедшего грозового фронта, ураганного ветра, включения хозяевами или соседями мощной техники — стиральной машины, нового «крутого» холодильника, пылесоса, инструментов или электрообогревателей.

Стабилизатор напряжения (электрический или электромеханический) поддерживает это значение в определенном диапазоне. При 200 В современные модели функционировать могут, но при снижении до 180 В повышается риск сбоев в работе или полной остановки оборудования. Скачок напряжения до 250 В приводит к перегоранию электрических схем. Замена их обходится дорого: за ремонт потребуется отдать 30-50% от цены газового котла.

Риск остаться с неработающей техникой устраняет подключение газового котла через стабилизатор. На его вход подается нестабильное напряжение электросети, на выходе оно преобразуется в идеальные 220 В с чистой синусоидой. Система будет функционировать без перегрузок, а значит, исключены поломки из-за напряжения. При невозможности стабилизации параметров устройство попросту разрывает цепь, защищая агрегат от перегрузки.

Прибор не нужен: аргументы «против»

Некоторые хозяева скептически относятся к такой защите. Они утверждают, что покупка стабилизатора — пустая трата денег. Типичный аргумент — отсутствие серьезных сетевых скачков. Однако от них не может быть застрахован никто. Есть и другие аргументы «за».

  1. Любое стихийное бедствие, даже сильный ветер, может негативно повлиять на линию электропередач.
  2. Человеческий фактор тоже играет немалую роль. Никто не может быть застрахован от «прихода в гости» недобросовестного электрика, либо от случайного повреждения электропроводки.

Другая потенциальная угроза — постоянно ширящийся ассортимент бытовой техники. Изобилие ее приводит в «обрастанию» домов всевозможными мощными потребителями энергии, а это уже почти стопроцентная гарантия скачка напряжения.

Когда стабилизатор не спасет?

Подключение газового котла через стабилизатор необходимо в том случае, если скачки напряжения кратковременны, а отключение электричества — явление редкое. Большинство приборов не поможет в следующих случаях:

  • когда в линию электропередач ударила молния, от нее спасет автомат УЗИП;
  • если внезапно и надолго отключают электроэнергию, для таких ситуаций нужен ИБП;
  • когда надо исправить частоту входного напряжения: это по силам только инверторным моделям.

Возможная альтернатива инверторному стабилизатору — ИБП онлайн (технология двойного преобразования).

Потенциальная, более дешевая замена

С той задачей, что возложена на стабилизатор, способны справиться менее дорогие приборы:

  1. Защитить газовый котел сможет обычный сетевой фильтр. Или тот, что входит в состав ИБП, хотя его уже не назвать дешевой покупкой.
  2. Предотвратить прекращение питания при высоком либо низком напряжении легко с помощью реле контроля питания.

Оптимальный вариант — недорогой ИБП онлайн. Если на вооружение взять еще сетевой фильтр и реле напряжения, то такую комплексную защиту уже можно назвать почти непробиваемой. Быть или не быть отдельному устройству, каждый решает сам. Подключение газового котла через стабилизатор — один из вариантов, но выбирать способ защиты должны хозяева оборудования.

Правильная установка газового котла настенного типа

Газовый котел данной модификации обладает функцией самодиагностики. Отопительные системы Baxi и их обслуживание Хоть приборы и системы Baxi славятся надежностью и долговечностью, безотказностью работ, газовым котлам все равно необходимо периодическое обслуживание, ремонтные работы.
Все они двухконтурные за счет установленного битермического теплообменника, имеют электронную защиту от накипи. Если внимательно разглядеть схему, то видно, что в состав системы входит и радиаторная система, и система теплый пол. Выполните электрические подключения согласно электрической схеме, приведенной в инструкции.

Автоматический байпасс; Возможность работы на сжиженном газе после перенастройки.

Газовый клапан. При этом максимальная потребляемая мощность электросети — 25,8 кВт, а наибольшая площадь обогрева — квадратов. Котлы Main 5 оснащены битермическим теплообменником, который одновременно греет и проточную воду и теплоноситель. И так, пройдя все радиаторы, теплоноситель в конце попадает в обратный трубопровод.

На фото можно увидеть расположение различных частей под крышкой. Датчик температуры контура отопления;
Подключение комнатного терморегулятора Emmeti Termec к газовому котлу baxi

Подключение газового котла через стабилизатор

  1. Как и другие электроприборы, стабилизатор должен располагаться в сухом помещении. Повышенная влажность ему противопоказана.
  2. Корпус нельзя располагать вблизи легковоспламеняющихся, горючих веществ.
  3. Постоянный приток свежего воздуха — условие обязательное.

К электросети прибор подключают через розетку, имеющую заземление. Настенные модели крепят в непосредственной близости от газового котла. К нему устройство подключают с помощью розетки на корпусе стабилизатора. Разобраться в подключении поможет следующая схема:

Подключение газового котла через стабилизатор — операция, которая защитит дорогое оборудование от скачков напряжения, даст ему возможность бесперебойной работы, поможет прослужить долгие годы без поломок. Однако при выборе модели надо учитывать все важные параметры. Иначе можно купить неподходящее или ненадежное устройство, которое не станет системе достойной защитой.

Чтобы завершить тему стабилизаторов, можно посмотреть видео, посвященное этим приборам:

Лучше соединить батареи параллельно, чем последовательно

Бытует мнение, что лучше взять ИБП с напряжением аккумуляторов 12В и соединить параллельно несколько батарей для увеличения общей ёмкости, чем взять ИБП на 24/48В и соединить те же батареи последовательно. В качестве аргументации обычно приводится необходимость балансировки батарей в случае если они соединены последовательно, но упускается из виду то, что каждая батарея состоит из 6 элементов, балансировка которых в принципе не предусмотрена конструкцией батареи, и ведь работает же как-то. В моём случае к двум ИБП подключены 4 АКБ по 12В, после двух лет использования разница в напряжениях на батареях составила менее десятой доли вольта.

Обзор популярных моделей

Модель Тип Мощность, Вт Ёмкость, А*ч Диапазон входного напряжения, В Количество розеток для потребителей Интерфейсы для подключения к ПК Стоимость, от (руб.) Отзывы покупателей
БАСТИОН TEPLOCOM-300 Off-line 270 26–65 (2 шт., внешние) 185–245 1 нет 8600 Достоинства: гарантия 5 лет, компактные размеры, подходит для фазозависимых котлов, быстрое переключение на резерв. Недостатки: отсутствие вольтметра, универсальное, но неудобное при монтаже крепление, нет стабилизации (при работе от сети).
БАСТИОН TEPLOCOM-600 Line-interactive 450 40–120 (2 шт., внешние) 188–245 1 нет 11500 Достоинства: гарантия 5 лет, хорошее время автономной работы, подходит для фазозависимых котлов, неплохая стабилизация напряжения, поддержка работы с генератором. Недостатки: отсутствие индикации напряжения и времени работы, не самый быстрый переход между режимами.
INELT Monolith K1000LT On-line 700 45–150 (3 шт., внешние) 120–295 2 RS-232 18000 Достоинства: долгое время автономной работы, мгновенное переключение на резерв, точная стабилизация, подробная индикация на LCD-дисплее. Недостатки: не подходит для фазозависимых котлов, шумный, достаточно габаритный.
РУСЭЛТ Исток ИДП-1-1/1-1-220-A On-line 800 18 (2 шт., по 12 В 9 А*ч, встроенные) 120–300 3 USB, RS-232, SNMP (плата приобретается дополнительно). 20000 Достоинства:  мощность, точная стабилизация, мгновенное переключение, идёт в комплекте со встроенными АКБ. Недостатки: небольшое время работы от батарей.
Helior Sigma 2 KSL On-line 1600 42–200 (6 шт., внешние) 138–300 3 RS-232, USB 33000 Достоинства:  очень мощный при доступной цене, поддержка генератора, большой зарядный ток АКБ, хорошая стабилизация. Недостатки: шумит, у некоторых пользователей были проблемы с надёжностью.
Stark Country 3000 online On-line 2400 65–230 (6 шт., внешние) 110-300 4 RS-232, USB, SNMP 28500 Достоинства: высокая мощность, работает с фазозависимыми котлами и генератором, долгое время автономной работы, качественная схемотехника и сборка. Недостатки: шум при работе, короткий срок гарантии.

Требования к ИБП для газовых котлов и их характеристики

Выбирая ИБП для котла, следует ознакомиться с их разновидностями. Они представлены двумя основными видами – это offline и online UPS. Оффлайн-системы представляют собой самые простые устройства бесперебойного питания. Они не умеют стабилизировать напряжение, переключаясь на батареи только тогда, когда вольтаж падает ниже определенного значения – только в этом случае на выходе появляются стабильные 220 В (в остальное время UPS работают как бы в режиме байпаса).

Выбирайте ИБП с ровной синусоидой, это поспособствует более стабильной работе вашего отпительного оборудования.

ИБП для котла онлайн-типа выполняют двойное преобразование электроэнергии. Сначала переменный ток напряжением 220 В преобразуется в 12 или 24 В постоянного напряжения. Затем постоянный ток снова преобразуется в переменный – напряжением 220 В и частотой 50 Гц. Для того чтобы снизить потери, в их конструкции используются высокоэффективные инверторные преобразователи.

Таким образом, ИБП для котла не всегда является стабилизатором, в то время как отопительное оборудование любит стабильное напряжение. Также оно любит, когда на выходе получается чистая синусоида, а не ее прямоугольный аналог (меандр или ступенчатая аппроксимация синусоиды). Кстати, ступенчатую форму синусоиды дают дешевые компьютерные ИБП с аккумулятором небольшой емкости. Поэтому для питания газовых котлов они не подходят.

Источник бесперебойного питания для котла, в лице компьютерного ИБП, не подходит и тем, что емкость аккумуляторов здесь крайне мала – запаса хватит на 10-30 минут работы.

Теперь мы рассмотрим требования к аккумуляторам. Придя в магазин, чтобы выбрать хороший ИБП для газового котла, не забудьте приобрести модель с аккумулятором подключаемого типа – он должен быть внешним, а не встроенным. Все дело в том, что внешние батареи обладают более высокой емкостью, до нескольких сотен А/ч. Они обладают внушительными габаритами, поэтому они не встраиваются в оборудование, а стоят рядом с ним.

Давайте посмотрим, как выбрать ИБП для газового котла, ориентируясь на максимальное время автономной работы. Учитывая, что аварии на линиях сегодня устраняются очень быстро, а максимальное время проведения профилактических работ составляет не больше одного рабочего дня, то нам достаточно 6-8 часов работы от аккумуляторов. Для того чтобы высчитать, сколько будет работать источник бесперебойного питания для газового котла на полной зарядке, нам потребуются следующие данные:

  • Емкость аккумулятора в ампер/часах;
  • Напряжение аккумулятора (может принимать значение 12 или 24 В);
  • Нагрузка (указывается в паспорте на газовый котел).

Попробуем рассчитать, сколько будет работать бесперебойное питание для котла при потребляемой мощности 170 Вт от аккумулятора емкостью 75 А/ч и напряжением 12 В. Для этого умножаем напряжение на ток и делим на мощность – (75х12)/170. Получается, что газовый котел сможет проработать от выбранного ИБП более 5 часов. А если учесть тот факт, что оборудование работает в циклическом режиме (не постоянно), то можно рассчитывать на 6-7 часов непрерывного питания.

Таблица подбора емкости АКБ бесперибойника в зависимости от мощности котла.

При использовании маломощных газовых котлов и двух аккумуляторов емкостью 100 А/ч каждый и напряжением 12 В, продолжительность автономной работы составит около 13-14 часов.

Планируя купить бесперебойник для котла, необходимо обратить внимание и на такую характеристику, как зарядный ток. Все дело в том, что он должен составлять 10-12% от емкости АКБ

Например, если АКБ обладает емкостью 100 А/ч, то ток заряда должен составлять 10%. Если этот показатель будет меньше или больше, то батарея прослужит меньше, чем это положено.

Необслуживаемые аккумуляторы могут заряжаться и при меньших токах, но время полной зарядки будет достаточно большим.
