Разделение электропроводки на группы, выбор кабеля и автоматов защиты, прокладка проводов, штроба

Для чего нужна схема разводки?

Профессионалы, имеющие опыт разработки энергообеспечения справляются с задачей без особых трудностей. Но разводка проводов для новичка кажется неким искусством, основанном на научных знаниях. Делать все наобум или по старинке нельзя. Тогда после окончания ремонта интерьер будет испорчен лежащими шнурами, удлинителями, тройниками. Чтобы спрятать новые линии придется нарушать отделку. Но даже косметический ремонт стоит немалых денег. Поэтому первое, что нужно сделать, когда требуется уложить проводку в квартире своими руками от щитка до потребителей – разработать индивидуальную схему.

Это план (чертеж), где графически показано, где должно находиться определенное количество выключателей, розеток, осветительных приборов. Принципиальную схему разрабатывает каждый электрик, которому доверили работы. Однако разводка электропроводки может быть реализована и собственными силами. Главное правильно рассчитать планируемую нагрузку, а кабели разделить на группы. Система должна включать счетчик учета расхода электроэнергии. Также потребуются приборы защиты, заземление, если в многоквартирном доме это запроектировано изначально.

Если рассматривать составные части, то для устройства электропроводки в квартире своими руками потребуется:

  1. Автоматические аппараты защиты. Они устанавливаются в электрощитовой. Цель – защитить электроприборы, здоровье жильцов и целостность имущества от последствий короткого замыкания и скачка напряжения.
  2. Провода. Они должны быть изолированными, отличаться по цвету и иметь достаточное сечение, чтобы выдерживать максимально допустимую нагрузку. Для этого придется сделать расчеты в зависимости от материала жилы (алюминий, медь).
  3. Розетки и выключатели. Современные электрические схемы квартиры предполагают наличие заземления, для чего предусмотрены специальные линии и разъемы. Если дом старый, контакты просто остаются незадействованными.

В отличие от квартир, где ввод уже предусмотрен застройщиком, частные дома накладывают одну специфическую особенность. Нужен центральный автомат и силовой кабель, который протягивают от линии электропередач и главному щитку со счетчиком. Это необходимо чтобы в экстренном порядке отключить подачу при помощи рубильника. Счетчик подсоединяется сразу после него.

Вмазывние(«приморозка”)электрокабелей

Смачиваем углубления для подразетников водой,подготавливаем подразетники для установки(выламываем перфорации для кабелей),разводим алебастр,по уровню выставляем подразетники «приморозив” их разведенным алебастром.Кабель также закрепляем алебастром через 30-50 см.После застывания алебастры(2-3 минуты) штробы и подразетники можно заделывать гипсовой штукатуркой.

Несколько дополнений в конце статьи

1.Соединение старых аллюминевых проводов с новыми медными делайте через соеденительные электроклемники.(вообще такое соединение нежелательно)

2.Концы многопроволочных жил обжимаются гильзой при помощи специальных клещей.Возможна скрутка многопроволочных жил с последующей пропайкой скрутки.

3.При установке подразетников под «фартук” из плитки на кухне,следите,чтобы подразетники торчали из стены на толщину плитки с раствором.(8-10 мм)

4.Перед укладкой электрокабелей,а также после их «приморозки” алебастрой замерейте сопротивление изоляции электрокабеля.Они должны совпадать и быть в пределах указаных в таблице ниже.

УСТРОЙСТВА Напряжение,вольт Сопротивление,мОм
Электроизделия и аппараты на номинальное напряжение, В:- до 50- свыше 50 до 100- свыше 100 до 380- свыше 380 100250500-10001000-2500 0,5
Распределительные устройства, щиты и токопроводы 1000-2500 1,0
Электропроводки, в том числе осветительные сети 1000 0,5
Вторичные цепи распределительных устройств, цепи питания приводов выключателей и разъединителей, цепи управления, защиты, автоматики, телемеханики и т. п. 1000-2500 1,0
Краны и лифты 1000 0,5
Стационарные электроплиты 1000 1,0
Шинки постоянного тока и шинки напряжения на щитах управления 500-1000 10
Цепи управления, защиты, автоматики, телемеханики, возбуждения машин постоянного тока на напряжение 500-1000 В, присоединенных к главным цепям 500-1000 1,0
Цепи, содержащие устройства с микроэлектронными элементами, рассчитанные на напряжение, В:- до 60- выше 60 100500 0,5
Силовые кабельные линии 2500 0,5
Обмотки статора синхронных электродвигателей 1000 1,0
Вторичные обмотки измерительных трансформаторов 1000 1,0

Измеряется сопротивление изоляции для квартирной электропроводки,Омметром с выходным Напряжением 500 Вольт,при температуре не ниже +5о.И как видно из таблицы не должно быть меньше 0,5МегоОмма.

Современная электрическая разводка

Теперь, что касается современной схемы разводки электропроводки в квартире. Обратимся опять к правилам ПУЭ, в которых четко определено, что минимальное сечение вводного кабеля должно быть 2,5 мм², при этом учитывается, что этот кабель изготовлен из меди. Но, как показывает практика, даже этого сечения сегодня мало ввиду большого количества бытовых приборов в современных квартирах. Поэтому рекомендуется использовать медные провода площадью или 4, или 6 мм².

Группы потребителей

Как было сказано выше, основное требование современной схемы электропроводки – это распределение нагрузок в сети по группам потребителей. С освещением все просто, потому что современный подход к экономии электроэнергии создал условия, при которых нагрузка на освещение очень мала ввиду использования в квартирах энергосберегающих источников света.

А вот с розетками немного сложнее.

  • Во-первых, сегодня в квартирах устанавливается большое количество розеток, так сказать, про запас. Это и понятно, потому что переносных электрических приборов в настоящее время используется много. И чтобы не было проблем с подключением всех, и устанавливаются розетки в каждой комнате от трех до шести, сдвоенные, строенные и так далее. Сюда же можно отнести переноски с большим количеством гнезд.
  • Во-вторых, проводится группирование розеток. И таких групп в каждой комнате может быть несколько.
  • В-третьих, для подключения их используется трехжильный кабель с сечением 2,5 мм², чаще всего марки ВВГнг 3х2,5.
  • В-четвертых, соединение розеток производится не напрямую между собой, как это делалось раньше, а через распаячные (ответвительные) коробки.
  • В-пятых, на каждую розеточную группу обязательно устанавливается один автомат номиналом 25 А.

Вернемся к освещению и автоматам для них. Как уже было сказано выше, современное освещение обладает минимальной мощностью потребления, поэтому не стоит использовать для его защиты автоматы большого номинала. Специалисты уверяют, что автомат в 10 А – достаточная защита. Если после подсчета нагрузки от освещения 10-амперного автомата будет недостаточно, то не стоит устанавливать автомат на 16 А. Оптимальный вариант – разбить электроразводку освещения на две группы.

Но и это еще не все. К примеру, однокомнатная квартира, где схема разводки проводов достаточно проста, к тому же она небольшая. Плюс использование экономичных ламп. Это дает возможность установить в распределительный щит именно на освещение автоматы номиналом три или шесть ампер. Для подключения же можно использовать трехжильный кабель сечением 1,5 мм², к примеру, ВВГнг 3х1,5.

Стационарные приемники

Говоря о стационарных электроприемниках, необходимо отметить, что их стационарность-то является относительной. То есть, никто не запрещает переносить их в другое помещение, для этого никаких разрешений не требуется. Кроме вышеупомянутой варочной плиты, к стационарным потребителям можно отнести стиральную и посудомоечную машину, кондиционер. И хотя все они включаются в обычную штепсельную розетку, требования к подключению у них более строгие и жесткие.

  • Если подключение производится через розетку в однофазной сети, то необходимо установить розетку соответствующего номинала (большей величины). Если к трехфазной, то необходима соответствующая розетка.
  • От распределительного щитка к каждому стационарному потребителю проводится свой шлейф, где используется кабель сечением не ниже 4 мм². Количество жил в кабеле может быть три при однофазном подключении, или четыре при трехфазном.
  • В распределительном щите обязательно на каждого потребителя устанавливается свой автомат, точно подобранный по мощности и номинальному току прибора.

Проектирование схем электроснабжения

При необходимости допускается изменять последовательность присвоения порядковых номеров в зависимости от размещения элементов в изделии, направления прохождения сигналов или функциональной последовательности процесса. Однако я нашел несколько легких для использования обыкновенным человеком. Функциональные узлы или устройства в том числе выполненные на отдельной плате выделяют штриховыми линиями. Чтобы лучше использовать возможности программы и рационально использовать время hager разработал интерфейс между этой новой программой и программой для этикеток semiolog.

Расчет сечения проводов электропроводки

Расчет сечения проводов производится следующим образом.

  1. Разделите всю электропроводку в квартире на отдельные группы. Лучше розетки каждой комнаты выделить в отдельную группу. К группам розеток добавить группу освещения и отдельные линии электропитания для мощных бытовых приборов: стиральной машины, электроплиты, посудомоечной машины, бойлера и т.п.;
  2. Определитесь, какие бытовые приборы будут включены в линию каждой розеточной группы;
  3. Сложите потребляемую мощность бытовых приборов каждой группы, согласно их технического паспорта. Получится  общая потребляемая мощность группы, в Киловаттах;
  4. Один Киловатт потребляемой мощности соответствует 5 Амперам величины рабочего тока при 220 вольтовом электропитании;
  5. Далее по таблице ниже можно рассчитать сечение проводов, которые нужно прокладывать для электропитания данной Группы.

Например:

  • Варочная панель максимальной мощности 4 Киловатта.
  • Рабочий ток 4 × 5 ампер=20 Ампер.
  • Из таблице видим, что нужен медный электрический кабель сечением: 2,5 кв. мм.
Проложенные открыто
S Медные жилы Алюминиевые жилы
мм2 Ток Мощн.кВт Ток Мощн.кВт
А 220 В 380 В А 220 В 380 В
0,5 11 2,4
0,75 15 3,3
1 17 3,7 6,4
1,5 23 5 8,7
2 26 5,7 9,8 21 4,6 7,9
2,5 30 6,6 11 24 5,2 9,1
4 41 9 15 32 7 12
5 50 11 19 39 8,5 14
10 80 17 30 60 13 22
16 100 22 38 75 16 28
25 140 30 53 105 23 39
35 170 37 64 130 28 49
Проложенные в трубе
S Медные жилы Алюминиевые жилы
мм2 Ток Мощн.кВт Ток Мощн.кВт
А 220 В 380 В А 220 В 380 В
0,5
0,75
1 14 3 5,3
1,5 15 3,3 5,7
2 19 4,1 7,2 14 3 5,3
2,5 21 4,6 7,9 16 3,5 6
4 27 5,9 10 21 4,6 7,9
5 34 7,4 12 26 5,7 9,8
10 50 11 19 38 8,3 14
16 80 17 30 55 12 20
25 100 22 38 65 14 24
35 135 29 51 75 16 28

Такой расчет нужно провести для каждой группы электропроводки.

Этот расчет не является абсолютно правильным, но для средней квартиры при отсутствии асинхронных двигателей, то есть для любой нормальной  квартиры такой расчет достаточно точный и он позволит не только рассчитать сечения проводов для электропроводки, но и даст номинальные значения токов отсечки автоматов защиты для каждой группы или проще, с какими номиналами нужно покупать автоматы защиты.

Групповые цепи квартиры

В квартирах рекомендовано разделять цепи электропроводки на (минимум) три группы: группа штепсельных розеток комнат, группу света, и группу розеток кухни с коридором.

Если в ванной комнате есть розетки в третьей зоне необходимо предусмотреть установку УЗО с током отсечки 30 мА.

Для квартир с электроплитами, предусматривается отдельная группа электропитания для плиты (п.14.12 СП31.110.2003).

В нормативах, указано, что в отдельных случаях, можно снизить количество групп квартиры до 2-х и сделать смешанное электропитания освещения и розеток, разделив квартиру на жилые комнаты и кухню с коридором.

Закупка материала для электромонтажа квартиры

1.Нарисуйте план комнат вашей квартиры и нанесите на него все,что связано с электропитанием:розетки,выключатели,люстры,бра,телевизионная антена,плита,стиральная машина,посудомойка и т.д.

Выбирайте места для розеток с таким рассчетом,чтобы они не загораживались мебелью и для каждого электроприбора была отдельная розетка.Избавьтесь от тройников и удленителей.

2.Всю планируеммую электропроводку в квартире разбиваем на группы(линии).

Например,трехкомнатная квартира:

Группа 1:розетки кухни 1,розетки кухни 2,

Группа 2:розетки 1-ой комнаты;

Группа 3:розетки 2-ой комнаты;

Группа 3а:розетки з-ей комнаты;

Группа 4:питание ванной комнаты и санузла;

Группа5:освещение;

Отдельные группы:

Группа6: кондиционеры;

Группа7:водонагреватель;

Группа 8:стиральная машина;

Группа 9:посудомойка.

Группа10:плита

Из этого расчета производим расчет необходимого количества электроматериалов:

1.Розетки-100 метров: ВВГ 3х2,5мм2 ;С учетом отдельных групп плюс еще 100-150 метров.

2.Электроплита-16-20 метров:3х4 мм2;

3.Для 9 групп покупаем автоматику защиты:

На свет-16 А;на плиту-32А;на розеточные группы-25А на каждую;на отдельные группы-16А на каждую.

Вводной автомат:двухполюсной 50 Ампер,ОбщееУЗО(устройство защитного отключения)63 Ампера(ток защиты на шаг выше чем у вводного автомата) и ток утечки при котором он отключается:30 mAмпер.

4.Для слаботочной проводки понадобиться:

Телевизионный провод RG-6-40 метров.

Телефонный кабель(4-хжильный,однопроволочный)-30-40 метров;

5.Пластиковые подразетники -по количеству розеток и выключателей;

6.Гофрированная труба-для прокладки электропроводки в стяжке или под гипсокартоном);

7.Распаячные коробки-6 штук.

8.Изолента-5шт.

9.Алебастр-15 кг.

Выбор защитной автоматики

Советую покупать для монтажа автоматы защиты трех производителей: LEGRAND, ABB и ДЕКraft.

Автомат DEK Kraft

Автомат Legrand

Автомат ABB

Все автоматы монтируются по системе DIN (монтируются на DIN-рейку, простым защелкиванием) имеют предохранитель (выключатель ток нагрузки) от 10 до 63 Ампер. Есть и большие номиналы, но в квартире они не нужны. Различаются автоматы защиты временем отключения от нагрузки и покрытием зажимных контактов.

крепление автоматов на DIN рейку

  • У автоматики ABB все зажимы медные, что само по себе отлично, время отключения минимально.
  • У автоматики LEGRAND все зажимы обмедненные, что тоже не плохо, время отключения минимально.
  • У автоматики ДЕКraft  все зажимы металлические, время отключения на несколько миллисекунд больше чем у ABB И LEGRAND.

К выбору автоматики для защиты линий нужно относиться с особой тщательностью.От этого зависит безопасность вашего дома. Поэтому советую покупать автоматы защиты в специализированных магазинах. (О монтаже Электрощика читайте статье ТУТ и ТУТ)

Программы для оформления исполнительной документации

В настоящее время чтобы оформить разработанную однолинейную схему в соответствии с требованиями ГОСТ, достаточно просто только наличия персонального компьютера и специального программного обеспечения, позволяющего выполнить эту работу. Существует несколько видов компьютерных программ, предназначенных для этих целей:

  1. «Компас-Электрик» – бесплатная программа, достаточно проста в использовании, пользуется популярностью среди инженерно-технических работников, трудящихся в службах главного энергетика предприятий различного профиля.

  2. «Microsoft Visio» – бесплатная программа, которой, как правило, пользуются люди при составлении схемы электроснабжения частного дома или квартиры в разовом случае.
  3. «1-2-3 схема» − бесплатная программа, популярная среди студентов и начинающих специалистов в этой области техники.
  4. «Eagle» − программа реализуется в бесплатном и платном пакетах, различающихся по своим техническим возможностям.
  5. «DipTrace» − программа используется для составления электрических схем и рисования печатных плат, используемых при изготовлении электронных устройств.
  6. «AutoCAD Electrician» − одна из наиболее известных и распространённых программ, используемых как профессиональными проектировщиками, так и простыми пользователями, имеющими достаточный опыт работы на компьютерной технике.

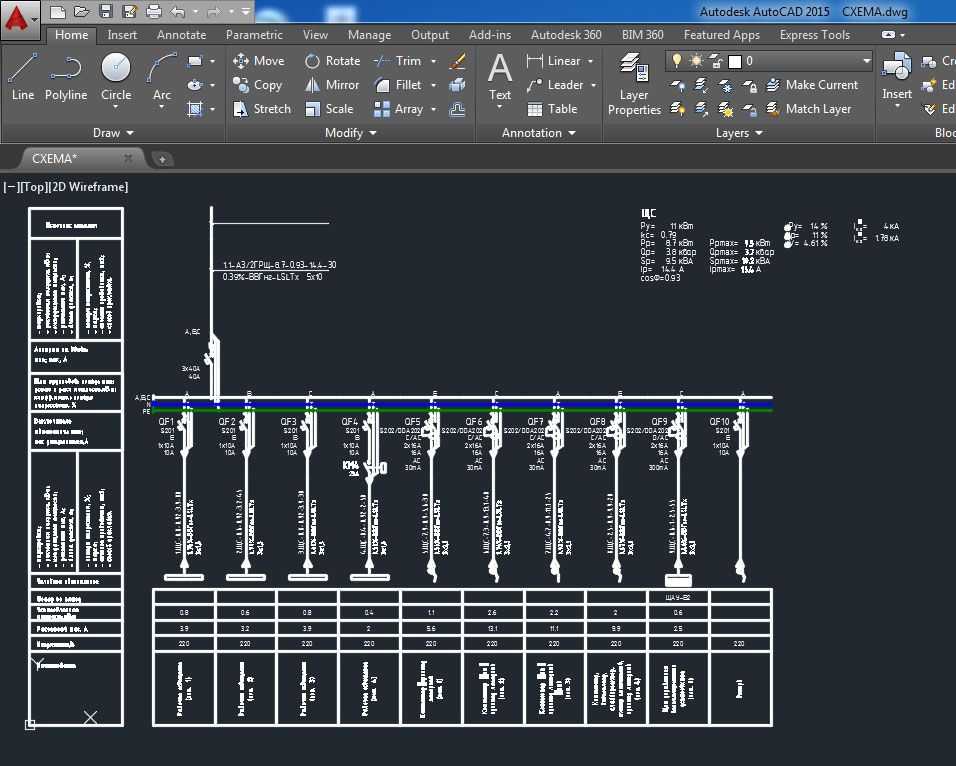

Работа по составлению однолинейной схемы распределительного щита в программе «AutoCAD Electrician»

Составление электропроекта розеток

На чистом плане квартиры нанесите все планируемые розетки. Пока не соединяем их линиями, а просто наносим (схематично) планируемые розетки.

Дальше розетки нужно разбить на групповые цепи (группы). Можно рассчитать электропроводку и разбить ее на группы теоретически. Но можно воспользоваться практическими правилами разделения электропроводки на группы.

Практическое разделение электропроводки на группы

  • Суммарная мощность одной группы розеток не должна превышать 4300 Вт. Такая суммарная мощность позволит запитать группу, кабелем 3×2,5мм2(медным). Защитить электропроводку каждой такой группы, должен автомат защиты 25Ампер или предохранителем 20Ампер.
  • Для электроплиты запланируйте отдельную линию электропитания, 3×6мм2 (с мощностью плиты до 7300Вт), защитить линию для плиты нужно автоматом защиты 40Ампер или предохранителем 32 Ампера. Если плита имеет меньшую мощность, то достаточно кабеля 3×4 мм2.
  • Учитывая все изложенные правила, розетки, нанесенные на план, соединяются в группы. На плане пишутся записи об автоматах защиты, например, группа1 – 25 Ампер- кабель 3×2,5 мм2, марка ВВГнг.

Если количество розеток в квартире небольшое, и розетки разных комнат попадают в одну группу, то между комнатами нужно запланировать установку распределительной коробки. Это меняет лишь тип разводки, но не меняет принципа составления электропроекта.

Принципы проектирования однолинейной схемы электроснабжения

При разработке и оформлении исполнительной документации необходимо выполнять требования к подобным документам, отражённым в нормативной литературе, а также ПТЭЭП и ПУЭ («Правила устройства электроустановок»).

Что должна включать однолинейная схема электроснабжения

На однолинейных схемах электроснабжения должна быть отражена следующая информация, а именно:

Отображение зоны балансовой принадлежности на схеме электроснабжения объекта

  • приборы учёта электрической энергии с указанием коэффициента трансформации трансформаторов тока при использовании счётчиков, работающих на вторичном токе в 5 Ампер;
  • информация обо всех имеющихся на объекте распределительных шкафах как силового оборудования, так и системы освещения;
  • длины магистральных электрических линий с указанием марки кабелей, проводов и способов их прокладки;
  • технические параметры и состояние в рабочем положении всех устройств автоматического отключения, к которым относятся автоматические выключатели, УЗО и предохранители;
  • данные обо всех электрических нагрузках, подключаемых к отображаемому на схеме оборудованию, с указанием их мощности, тока и cos ϕ.

Вариант выполнения расчётной однолинейной схемы электроснабжения административного здания

Этапы проектирования

Наличие однолинейной схемы электроснабжения является обязательным условием для получения разрешения на подключение объекта строительства к сетям электроснабжающей организации, поэтому прежде, чем приступать к её разработке, необходимо запросить технические условия.

В связи с этим все работы по проектированию схемы электроснабжения можно разбить на несколько этапов:

  1. Запрос и получение технических условий;
  2. Разработка однолинейной схемы электроснабжения на основании полученных документов;
  3. Согласование разработанной документации в организации, выдавшей технические условия.

Вариант оформления технических условий на электроснабжение

Правила оформления, требования ГОСТов

При оформлении однолинейной схемы электроснабжения необходимо соблюдать требования ГОСТов, регламентирующих этот процесс, а именно:

  • ГОСТ 2.709-89 «Единая система конструкторской документации (ЕСКД). Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах»;
  • ГОСТ 2.755-87 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»;
  • ГОСТ 2.721-74 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Обозначения общего применения (с Изменениями №№ 1, 2, 3, 4)»;
  • ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах (с Изменением № 1)».

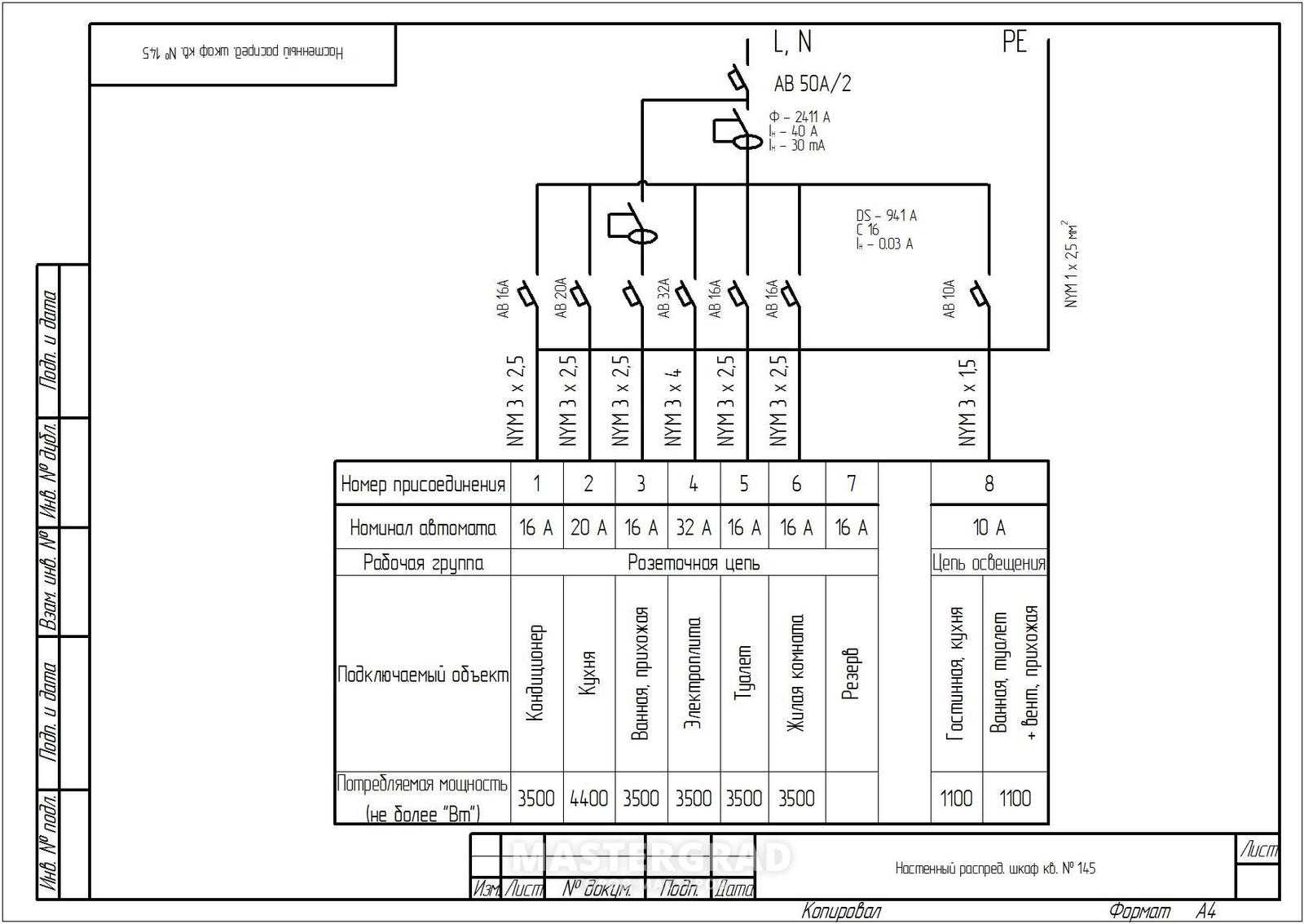

Вариант оформления однолинейной схемы электроснабжения в соответствии с данными ГОСТами приведён наследующем рисунке.

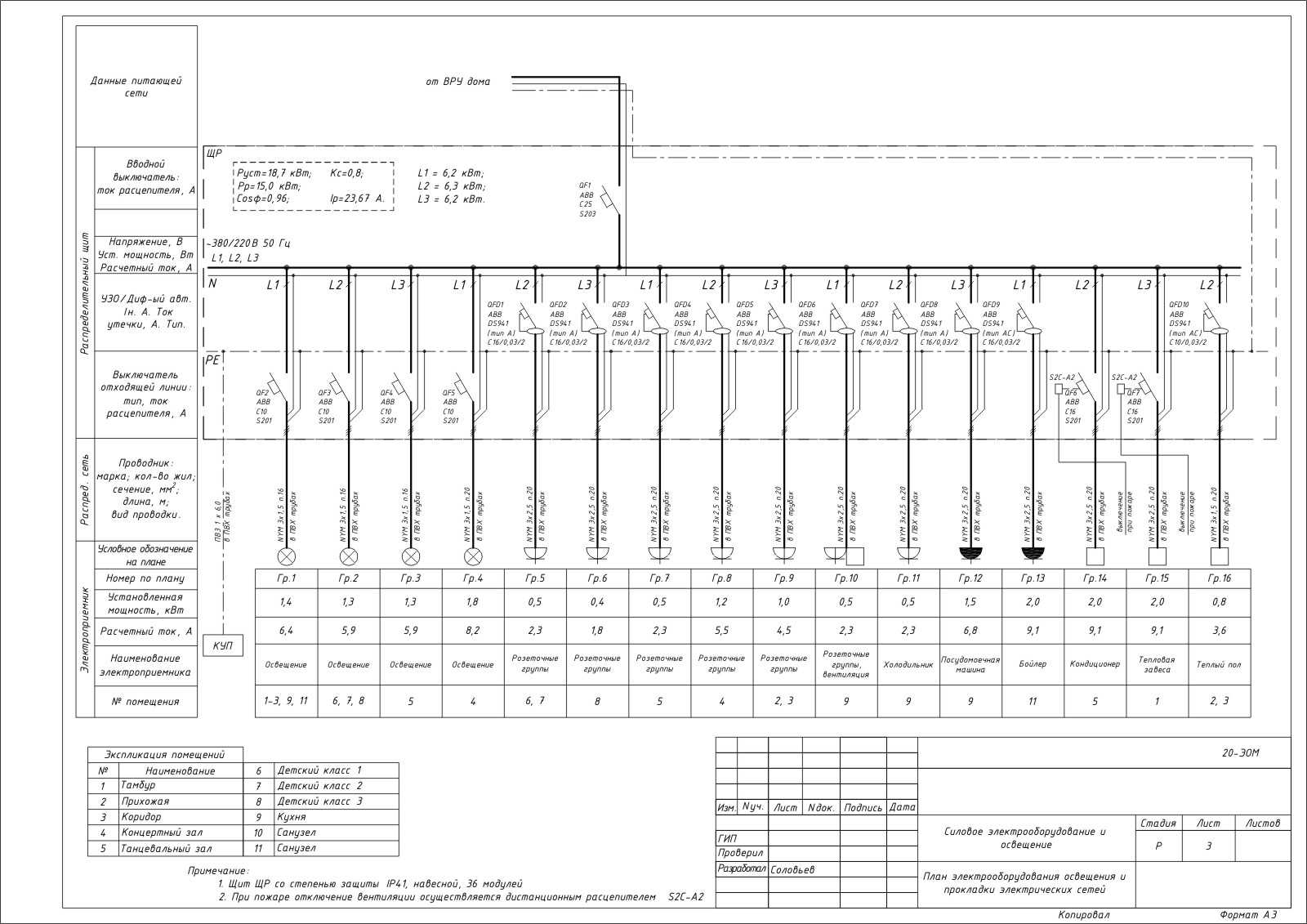

Расчётная однолинейная схема электроснабжения жилого дома

Условные обозначения, используемые при составлении однолинейных схем

Все элементы системы электроснабжения отображаются на схеме в виде графических изображений, которые регламентированы нормативной литературой, указанной в предыдущем разделе статьи. Электрические коробки и шкафы различного назначения изображаются следующим образом.

Электроустановочные изделия (розетки и выключатели), в зависимости от конструкции и типа исполнения, отображаются вот так

Приборы электрического освещения изображаются следующим образом

Силовые трансформаторы и трансформаторы тока изображаются так

Электроизмерительные приборы имеют следующий вид на схемах электроснабжения, в соответствии с ГОСТ

Пересечение электрических линий и места соединения электропроводки, а также заземление выглядят следующим образом

Коммутационные устройства (автоматические выключатели и пускатели, короткозамыкатели и отделители, а также прочие аппараты) изображаются так

Для того чтобы узнать, как правильно оформить исполнительную документацию, необходимо изучить все требования ГОСТов или воспользоваться специальной компьютерной программой, которая учтёт все эти требования в автоматическом режиме при её использовании

Зачем нужен план внутренней электропроводки

Детальный план или схема электропроводки — это полный чертеж, на котором изображены все элементы системы внутреннего электроснабжения жилого или другого объекта: разводка проводов или кабелей, распределительные коробки, защитные устройства, приборы контроля, выключатели, розетки и если необходимо контур заземления. Для каждого объекта, будь то квартира, дача или частный дом, разрабатывается собственный план, если он построен не по типовому проекту. Но в любом случае схема электропроводки необходима. Ее наличие дает следующие преимущества при выполнении монтажных работ.

  1. Имея в своем распоряжении подробный план электрической разводки, можно заблаговременно составить список необходимых для выполнения работ по монтажу электросети комплектующих, оборудования и материалов. Это позволит без спешки подобрать и закупить продукцию по оптимальным  ценам, что в итоге приведет к существенной экономии.
  2. Детальный план позволит реализовать оптимальное распределение мощностей сети. Чертеж наглядно покажет, где находятся узлы с наибольшей мощностью потребления электроэнергии, что позволит спланировать разводку так, чтобы исключить возможность перегрева проводов из-за излишней нагрузки. Такой подход обеспечит высокую пожарную безопасность сети в целом.

К тому же наличие предварительно разработанной схемы позволит четко спланировать монтажные работы и разбить их на этапы, что не даст забыть смонтировать тот или иной элемент системы.

Правила разбивки

Правильным разделением электропроводки в доме и квартире на сегодняшний день является проведение для каждой комнаты отдельной линии для розеток, отдельной для освещения.

К тому же отдельной линией проводят кабель к мощным потребителям. Чтобы наглядно разобраться и понять, что такое разделение электрики на группы, рассмотрим графические изображения. Представлена электрическая план-схема:

В данной схеме трехфазный ввод в дом распределен по группам электропотребителей. В качестве вводного кабеля, от счетчика, используется ВВГнг 5*10, пять жил сечением 10 квадратных мм. Для защиты ввода в щит установлен автоматический выключатель ВА 40 А.

Первая группа (подключена от фазы L1) — это освещение, устанавливается автомат 10 А, провод на на них ВВГнг 3*1.5 мм. Вторая — это потребители санузла и ванной, установлено устройство защитного отключения, УЗО 10А-10mA. Вообще можно до 30 мА, но не более (глава 7.1. ПУЭ п. 7.1.82). Связанно это с высокой влажностью и большой вероятностью электротравматизма при эксплуатации электроприборов. В качестве силового провода задействован ВВГнг 3*2.5 мм, который также запитан от первой фазы L1. Третья — розетки комнат. Для их защиты установлен автомат на 16 А, а питание подходит с фазы L2. Делается это для равномерной нагрузки на трехфазную сеть. Провод для третьей ветки электропроводки также берут ВВГнг 3*2.5 мм. Розетки для четвертой группы (кухня и коридор) запитаны от фазы L3. Автоматический выключатель на 16 А защищает провод ВВГнг 3*2.5 мм. Пятая ветка — питание электроплиты, задействованы три фазы, ноль и заземление. Для подключения используют провод ВВГнг 5*6 мм (согласно СП 256.1325800.2016 п.10.2), для защиты установлено УЗО 32 А — 30 mA.

Данная схема разделения проводки на группы приведена в качестве примера, для помощи домашним мастерам разобраться и на примере помочь научится читать схемы, а также составлять их, исходя из собственных наработок. В качестве недорогого и простого решения разбивки электропроводки для хрущевки, можно использовать схему приведенную ниже, с распределенной нагрузкой на потребителей.

Также добавлено визуальное изображение, план-схема проводки на плане квартиры. При вновь проложенной электропроводке необходимо составлять подобную схему распределения, для того чтобы в дальнейшем облегчить поиск неисправности или же модернизацию проводки, добавление точек потребителей.

Также рекомендуем вам ознакомиться со схемой электропроводки в двухкомнатной квартире!

Чтобы закрепить прочитанный материал, предлагаем вам ознакомиться с видео уроками, на которых доходчиво и наглядно демонстрируется, как разделить проводку в квартире или доме на линии:

Вот собственно и все, что мы хотели рассказать вам о правильном разделении электропроводки на группы. Надеемся, предоставленные примеры помогли вам понять, зачем нужна разбивка электрики и как ее правильно осуществить!

Будет интересно прочитать:

  • Распределение нагрузки по фазам
  • Неотключаемые линии в щитке
  • Как собрать распределительный щит своими руками
  • Как выполнить разделение PEN проводника
  • Ошибки при монтаже электропроводки

Для чего это нужно?

Во-первых для удобства обслуживания. Во-вторых для безопасности эксплуатации электропроводки. Если в какой-либо группе произошел сбой, она отключается, не воздействуя на остальные. К примеру, при грамотном разделении электросети замкнувший ТЭН калорифера не обесточит весь дом и не придется в темноте на ощупь устранять причину аварии, бродить по квартире или дому к щитовой.

В былые времена при проектировании жилья, требования к проводке отличались от сегодняшних, и многие обычные сейчас для нас электроприборы отсутствовали в обиходе. Поэтому считалось нормальным и экономически целесообразным объединять в одну группу розетки и освещение.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
