Как поменять патрон в люстре: подключить к проводам, замена для лампочки, как разобрать и выкрутить безвинтовый

Инструкция по замене

В первую очередь нужно обесточить помещение.
Далее отсоединяются элементы крепления, которые удерживают люстру на потолочном основании.
Откручиваются болтики, держащие клеммы. Из их полости изымается проводка.
Когда светильник уже лежит на рабочем столе, можно выкручивать сам патрон для потолочного светильника, закрепленный в корпусе.
Теперь нужно вставить основание нового изделия, зафиксировать.
Дальше через отверстие в корпусе пропускается токопроводящий потолочный кабель. Обязательно конец провода нужно зачистить.
Подсоединяем жилы электрического кабеля. Для этого на клеммах, расположенных на съемном керамическом вкладыше, откручиваем болтики, вставляем жилы и затягиваем.
Вставляем вкладыш с клеммами в специальные пазы, закрепляем корпус.
Фиксируем люстру обратно на основание потолка.

На этом электромонтажные работы завершены. Осталось вкрутить лампочку и проверить работоспособность прибора освещения!

Процесс замены патрона в люстре

Чтобы произвести замену патрона в люстре, необходимо выполнить такие действия:

отключить подачу электричества на щитке;
отсоединить электропроводку;
снять люстру с потолка;
разобрать светильник;
изъять неисправный патрон;
установить целый;
после замены произвести монтаж люстры.

Отключение света на щитке

Прежде чем выполнить замену патрона, нужно отключить подачу электроэнергии в помещение. Для этого следует автоматы на щитке, которые обеспечивают питанием потолочную люстру, перевести в неактивное состояние.

Отключение проводов

Все провода, которые подают питание на светильник, изолируют и разводят по сторонам, чтобы не произошло короткого замыкания.

Снятие люстры с потолка

Чтобы снять люстру, необходимо взять индикаторную отвертку и стремянку. Сначала нужно проверить выключатель, чтобы убедиться в отсутствии электричества. Затем выполнить такие действия:

снять с люстры такие хрупкие детали, как плафон, украшающие элементы, лампы;
открутить фиксирующий винт и колпак, который закрывает соединение проводов под потолком;
если под колпаком находится крюк, провода отсоединяют и разводят, чтобы исключить короткое замыкание;
если имеется планка, ослабляют зажимной болт или в случае необходимости снимают.

Фиксация люстры на натяжных потолках осуществляется с помощью одноразовых креплений типа бабочка. Поэтому их желательно не снимать. В противном случае следует заранее приобрести новое крепление.

Разборка светильника

Большая часть люстр имеет 3 или 5 посадочных мест для ламп, направленных в разные стороны. Если перед демонтажем люстра работала, нужно дождаться понижения температуры внутри светильника. Сначала убирают плафоны. В люстрах старого образца они фиксируются посредством резьбы. Другие держатся на специальных защелках или небольших болтах.

Пластмассовое кольцо с резьбой чаще всего используют для крепления данного элемента. Оно накручивается на внешнюю резьбу держателя, поэтому нужно быть аккуратным, чтобы не сломать изолирующую часть элемента.

Демонтаж патрона

Способ демонтажа зависит от типа конструкции и способа крепления в корпусе осветительного прибора. Чаще всего фиксация происходит на несколько болтов. Деталь снимается сразу или ее разбирают, изымая сердцевину. В этом случае удаляют защелку патрона, вынимают серединную часть и отключают провода. Последней откручивают гайку, фиксирующую корпус.

Когда требуется замена патрона с винтовыми зажимами, следует ослабить болты и вытянуть провода. В некоторых держателях типа Е14 имеются клеммные колодки. В большинстве случаев они одноразовые, поэтому их необходимо заменить.

Керамический патрон демонтируют следующим образом:

отжимаются пластины с центрального контакта;
откручивают болты с пластины, которая находится напротив керамического основания;
центральные клеммы отгибаются на уровень боковых контактов.

Иногда керамические изделия достаточно почистить и подтянуть клеммы, чтобы обеспечить качественную работу патрона.

Установка нового патрона

Чтобы произвести замену патрона в светильнике, нужно подключить все провода. Они заводятся через нижнюю часть изделия, а из зачищенных концов формируют кольца. Их устанавливают на винты, фиксируют пластинами и зажимают. Если крепление осуществляется с помощью клемм, оголенные концы проводов скручивают, чтобы волоски не топорщились. Затем их вставляют в фиксаторы и зажимают плоскогубцами.

Фаза подводится к центральному контакту.

Дополнительно проверяют, соответствует ли сечение проводов потребляемой мощности люстры. По окончании замены производят сборку светильника и его установку в обратной последовательности.

Как устроен обычный патрон

Электропатрон является неотъемлемым компонентом любого светильника и люстры. Элемент служит для разъемного подключения лампочек и прочих источников освещения к проводке. Все разновидности патронов функционируют по одинаковому принципу, а их отличия заключаются в габаритах, особенностях конструктивного исполнения и материале изготовления. На корпусе устройства, как правило, присутствует маркировка с указанием всех технических параметров.

Е14

Компактный патрон с маркировкой Е14 чаще всего устанавливается в осветительных приборах с декоративными лампочками соответствующего диаметра. Поскольку мощность таких лампочек не превышает отметки 60 Вт, помимо люстры, в помещениях используют дополнительные приборы. Данное решение позволяет обеспечить полноценное и комфортное освещение.

Е27

Универсальная винтовая разновидность Е 27 подходит для вкручивания стандартных лампочек, а также галогенных и энергосберегающих люминесцентных. Благодаря универсальным характеристикам не требуется учитывать ряд нюансов при выборе и покупке лампочек.

Е40

Разновидность Е40 подходит для габаритных ламп с высокой мощностью, которые способны освещать просторные помещения. По габаритам данный вид крупнее остальных, что визуально заметно и упрощает выбор новичкам.

G9

Штырьковый патрон G9 применяется для крепления галогенных и светодиодных ламп. По материалу изготовления элементы с маркировкой G9 классифицируются следующим образом:

Керамические. Данный вариант отличается защитой от короткого замыкания и рекомендуется к использованию в приборах, которые требуется включать на продолжительное время. При долгом температурном воздействии керамика сохраняет прочность и не крошится.
Пластиковые. Отличием является легкий вес и сохранение целостности при падении. Как правило, пластиковые разновидности используют для светодиодных ламп.

По сравнению с другими моделями патрон с маркировкой G9 имеет ряд преимуществ. К ним относятся:

конструкция разновидности G9 дает возможность крепления на винты либо с помощью резьбы;
элемент защищен от проникновения влаги, грязи и пыли;
наличие пружинного механизма обеспечивает прочную фиксацию лампы;
жаропрочная оплетка в керамических вариантах исключает вероятность пригорания и выдерживает высокую температуру;
допускается использовать переходник для лампочек с другими моделями цоколей.

G4

Маркировка G4 свидетельствует о возможности использования при обустройстве вспомогательных осветительных систем. Из основных направлений использования можно выделить декорирование пространства, монтаж в натяжных потолках, установка в специализированных моделях светильников, украшение вывесок, организация подсветки картин.

Вкручивание лампочек в основания G4 не требует профессиональных навыков. В специальный патрон помещают источник света со штырьками. Убедиться, что лампочка выбрана правильно, можно при совпадении габаритов и формы сечения выступающих элементов с имеющимися отверстиями.

Байонетный элемент

Байонетная модель оснащена направляющими и крепящими прорезями для помещения и фиксации источника освещения. Для удержания лампы нужно вставить и повернуть ее в сторону.

Как устроен стандартный патрон?

Чтобы заменить патрон в люстре, необходимо понимать его устройство и виды. Для сети 220 В существует 3 типа данного изделия:

В зависимости от цоколя лампы, используемой в светильнике, нужно выбирать тот или иной тип. Существуют такие части патрона:

цилиндрический корпус;
донышко;
керамический вкладыш.

В первом находится гильза с резьбой Эдисона, в которую вкручивается лампа. Корпус держателя в зависимости от модели и предназначения может изготавливаться из таких материалов:

Старые модели изготавливались из керамики. Но при высоких температурах они рассыпались и портились. Сейчас самым распространенным материалом является пластик. Изделия следует использовать согласно маркировке, поскольку превышение мощности электрических ламп при длительном их применении приведет к изменению свойств пластмассы, а следственно, к ее разрушению. Даже в современных керамических патронах контакты отгорают при высоких температурах.

Чаще всего в быту используют держатели типа Е14 и Е27. Их отличия заключаются в способе крепления, который бывает:

подвесным к потолку с резьбовыми шайбами;
с прямым фланцем, что позволяет зафиксировать изделие на поверхности;
с наклонным фланцем для крепления на поверхности.

Когда к опоре крепится плафон, шайбы используют для монтажа и фиксации держателя. Держатели для крепления за ниппель вместо винтов имеют зажимы. Это позволяет сделать соединение проводников без нарушения их изоляции. Хотя резьбовые держатели проще в использовании, они менее долговечны. Особенно это касается патронов, длительно используемых.

Одна лампа – один выключатель

Самая простая схема состоит из одного осветительного элемента и одноклавишного рубильника.

Теоретически подключение не отличается от описанного выше – нулевая жила идет напрямую от распределительного щита к потребителю, а вот в фазный производится врезка прерывателя. Но практически все выглядит несколько сложнее.

Для подключения такого типа в первую очередь следует определиться с местом монтажа распределительной коробки.

Ее следует установить, как можно ближе к месту установки выключателя, при этом должна исключаться легкость доступа к ней.

От этого напрямую зависит количество проводов, требуемого для создания ветки. Оптимальное ее расположение – под потолком над рубильником.

А далее все просто:

Определяем месторасположение осветительного элемента – лампы (к примеру – в центре потолка);
Выбираем место установки прерывателя (условно – ниже распределительной коробки);
В распределительную коробку заводим проводку, идущую от распределительного щита;
По потолку прокладываем проводку (по возможному кратчайшему пути) от патрона лампы и тоже ее заводим в коробку;
Остается провести укладку провода от выключателя к распределительной коробке.

Для простоты провод, идущий от щита к коробке, обозначим как «ввод», а от коробки к потребителю – «вывод».

Для схемы с одноклавишным выключателем и одной лампой используются двухжильные провода.

После укладки всей проводки (открытым или закрытым способом) остается только все правильно соединить и для этого важно определить, какая жила — фазная, а какая – нулевая. Узнать это можно при помощи индикаторной отвертки, сделав соответствующую проверку на выводах из распределительного щита до отключения питания электросети

Узнать это можно при помощи индикаторной отвертки, сделав соответствующую проверку на выводах из распределительного щита до отключения питания электросети.

Чтобы было понятнее, рассмотрим, как все правильно соединить, используя разный окрас оплетки жил проводки.

К примеру, для создания ветки питания осветительного элемента использовался провод с жилами, окрашенными в коричневый и синий цвета.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как подключить люстру на 2,3,4,5 и более лампочек к выключателю

При подключении вводного провода к распределительному щиту коричневую жилу соединили с фазным выводом, а синюю – с нулевым.

Зная это, остается только все правильно соединить в распределительной коробке.

Поскольку «ноль» идет напрямую на потребителя, то синюю (нулевую) жилу ввода соединяем с соответствующей по цвету жилой вывода.

Остается включить в схему рубильник. От него к распределительной коробке тоже кинут двухжильный провод, но в этом случае он — две части одной линии (фазной).

Берем коричневую (фазную) жилу ввода и соединяем ее с любой из жил, к примеру, тоже с коричневой, ведущей на выключатель.

Остается только синюю жилу, идущую из выключателя, соединить с коричневой жилой вывода.

Далее все места соединения необходимо качественно заизолировать, и только после этого – проверять работоспособность созданной ветки путем подачи на нее напряжения.

Это мы рассмотрели детально способ подключения одной лампы к одноклавишному прерывателю.

Все последующие схемы построены по описанному принципу, поэтому укажем только их ключевые моменты.

Характеристики патронов

Электрический патрон с проводом создан, чтобы обеспечивать механическую прочность соединения и надежный контакт. Обычно, имеют резьбу с диаметром от 5 до 40 миллиметров, максимально допустимую температуру работы в 180 градусов и корпус из пластмассы, металла или керамики. Рассчитаны на работу с источниками до и от 100 ватт. Соответствуют нормативной документации и госту. Обладает весом от 10 до 40 граммов и качественной контактной группой.

Патрон для лампочки e27 с креплением, Е5, Е10, Е12, Е14,Е17, Е26, Е40 обладает соответствующими миллиметрами диаметра. Имеют отличия друг от друга только в показаниях мощности, токонагрузки и сферы применения. К примеру, Е27 имеет максимальную мощность в 880 ватт и применяется в лампах более 100 ватт. Модель е40 подходит для промышленной сферы.

Обратите внимание! Изготавливается преимущественно из керамики. Технические характеристики стандартного цоколя

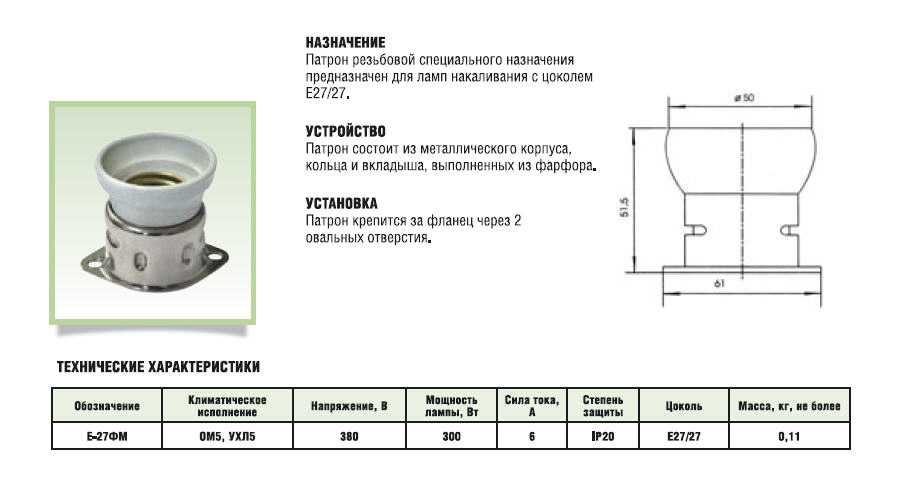

Технические характеристики стандартного цоколя

Подключение электропатрона

Контакты для подключения

Для понимания работы и способа подключения устройства нужно разобраться, как прибор работает. Следует рассмотреть процесс сборки с нуля перед тем как подключить патрон к проводам на потолке. Пластина из латуни прижимается к керамическому вкладышу при помощи центрального контакта. Винт, вкрученный в стальную пластинку, устанавливает контакт на вкладыше.

Винт также выполняет роль проводника тока. По этой причине его следует надежно закручивать, чтобы был создан качественный контакт. Аналогичным образом устанавливается вторая латунная пластина.

На проводниках нужно сформировать кольца. Их продевают через донышко и прикрепляют к пластинам из стали. При подключении патрона через стандартный переключатель фаза присоединяется к центральному контакту. Нулевой провод присоединяется к боковому контакту

Важно соблюдать маркировку при подсоединении проводов

Последний шаг – накручивание корпуса на дно. Теперь патрон можно использовать и вставлять в него лампочку.

Подключение патрона с клеммами

Клеммный патрон

Существует новый тип патронов. В них провода прижимаются при помощи клеммных колодок. Подобный способ монтажа позволяет ускорить установку лампочек в люстры.

Корпус выполняется из пластмассы и является монолитным. Контакты крепятся на внутренней стороне на заклепки. Недостаток таких патронов – невозможность ремонта при поломке.

Выпускаются патроны с клеммами с цоколем Е14 и Е27.

Подключение безвинтового электропатрона

Устройства с безвинтовых подключением устанавливаются легко. Внутри расположены пружины из латуни, которые используются для защемления и фиксации проводников. В корпусе имеются отверстия, обычно две пары.

Для подсоединения патронов параллельно в люстры, две пары контактов соединяются попарно. На один патрон поступает напряжение, а следующие подсоединяются через перемычки. Всего можно подключить 10 и более патронов.

Установка патрона

Для начала следует отметить, что крепеж патрона без вспомогательной фиксации невозможен из соображений надежности и безопасности. Простейшие схемы установки предполагают использование пластмассовой втулки с отверстием в центральной части, через которое проводится электропровод. Но сама фиксация будет реализована не через кабель, а посредством пластмассового винта, предусмотренного в составе комплекта втулки. Распространен и способ крепления на металлической трубе. Он является самым надежным, поэтому годится для установки тяжеловесных плафонов и люстр. В обычной конфигурации патрон для лампочек монтируется к трубке путем вкручивания, но перед этим необходимо пропустить провод через отверстие цилиндра и произвести подключение. Далее выполняется физический монтаж трубы в потолочной нише. Этот способ не просто трудоемкий, но и грешит искажением стилистического эффекта в месте установки. Поэтому рекомендуется по возможности использовать дополнительные декоративные накладки и маскирующие компоненты.

Пошаговая инструкция по замене

Рассмотрим, как быстро и безопасно заменить своими руками вышедший из строя патрон в светильнике на новый. Для этого отключается свет, отсоединяются провода, снимается и разбирается люстра. Затем заменяется патрон и проводятся обратные действия.

Отключение света

Выполнять все работы с бытовыми электроприборами, естественно, можно только при обесточенной сети, чтобы избежать поражения электрическим током. При ремонте, замене и осмотре люстры и ее частей недостаточно просто выключить выключатель или выткнуть вилку из розетки – нужно обязательно перевести пакетник/рубильник квартиры или дома в положение «отключено».

Отсоединение проводов

Прежде снятия светильника с потолка необходимо отсоединить проводку. Контакт проводов современной люстры с электросетью осуществляется обычной скруткой либо посредством клеммных колодок. Все эти проводники и приспособления обычно прячутся за верхним колпаком светильника, называемого также защитным.

Перед касанием руками оголенных проводников и металлических частей проверьте их с помощью щупа-контактора или специальной отвертки на наличие напряжения. В некоторых квартирах размыкатель электросети устанавливают на линии фазы до прибора освещения!

Снятие люстры с потолка или демонтаж другого светильника

В зависимости от конструкционных особенностей снятие люстры с потолка может иметь свои особенности. Как правило, она либо весит на крюке, либо монтирована на планке или кронштейне. Может быть и вариант прикрученного плафона – тогда нужно просто вывернуть монтажные винты из панели или разъединить защелки.
