Способы прозвонки проводов и кабелей

Что делать если у мультиметра нет режима прозвонки

У некоторых бюджетных электронных тестеров нет отдельного режима прозвонки со звуковым оповещением, но при этом проверить целостность цепи можно и ими, только это не так удобно.

Например, у достаточно популярной модели dt 830b, нет зуммера, но вот режим проверки диодов есть, можно воспользоваться им, наблюдая изменение показаний на экране. Щупы при этом подключаются так же, как описано выше в порты COM и VΩmA.

Если показания при замерах на экране будут отличные от единицы – то электрическая связь на проверяемом участке есть. Проверить работоспособность этого способа можно соединив щупы, если все в порядке, то на экране должны появится нули.

В моделях мультиметров, где вообще нет никаких дополнительных функций, в частности в аналоговых приборах, прозвонить можно переключив регулятор в режим измерения сопротивления – омметра.

При этом выбирать необходимо самый минимальный доступный порог – например 50 Ом или 200 Ом. После чего измерять по обычной схеме, описанной выше, и смотреть за изменением показаний на экране – если изменения есть – цепь цела. Для домашних, бытовых условий, этого вполне достаточно, чтобы найти какой провод оборван, определить сгоревшую дорожку на плате и многое другое.

В следующих статьях мы поговорим о других полезных функциях и способах использования цифрового мультиметра в быту, определим фазу и ноль в розетке, измерим напряжение в сети и многое другое, оставайтесь с нами.

Тестеры с генератором сигнала для прозвонки проводов в Москве

Тестер для проверки кабеля MASTECH 13-1221 Тестер с ген.

Измерительные приборы Mastech Mastech Тестер с генерато.

Тестер с генератором сигнала Mastech MS6810

Тестер с генератором сигнала MS6813T MASTECH, 1 шт в уп.

Тестер с генератором сигнала MS6813T, пр-во Mastech

Тестер с генератором сигнала Mastech MS6813

Тестер с генератором сигнала MS6812 MASTECH

Тестер–трассоискатель кабельный MASTECH MS6812 57876

Тестер для проверки кабеля Rexant 12-1003 Тестер Кабеля.

Тестеры слаботочного кабеля Mastech Тестер с генераторо.

Тестер для проверки кабеля Rexant 12-1001 Тестер Кабеля.

MS6812, Тестер кабельный с генератором сигналов и сетев.

Разное Lanmaster Кабельный тестер с измерением длины с.

Тестер многофункциональный с детектором металла (до 50.

Измерительные приборы Mastech Mastech Тестер с генерато.

Измерительные приборы Mastech Mastech Тестер с генерато.

Тестер кабеля 5bites LY-CT018 для RJ45 / 11 / 12, генер.

MASTECH MS6812 Тестер с генератором сигнала

13-1220 Тестер с генератором сигнала MS6812 MASTECH

Тестер с генератором сигнала MS6812 MASTECH (за 1шт в у.

Прочий измерительный инструмент MASTECH 13-1222 Тестер.

Тестер с генератором сигнала MS6812 MASTECH

Измерительные приборы Mastech Mastech Тестер с генерато.

Тестер для проверки кабеля Rexant 12-1006 Тестер Кабеля.

Mastech MS6812 трассоискатель, кабельный тестер

Тестер для проверки кабеля MASTECH 13-1220 Тестер с ген.

Измерительные приборы Mastech Mastech Тестер с генерато.

Тестер кабеля 5bites LY-CT025 для RJ45 / 12, трассоиска.

Тестеры кабеля Тестер с генератором сигнала MS6813T MAS.

Тестер с генератором сигнала Mastech MS6813T (13-1221).

Тестер с генератором сигнала Mastech MS6812

Тестер для проверки кабеля Rexant 12-1011 Тестер кабеля.

Тестер с генератором сигнала Mastech “MS6813T&quot.

Тональный генератор GreenLee GT-77HP-G

Тестер-пробник REXANT R-48

Тестер с генератором сигнала MS6810 MASTECH 13-1222

Тестер-мультиметр для поиска скрытой проводки СЕМ LA-10.

Бесконтактный индукционный прибор для прозвонки линий (.

13-1220 Тестер с генератором сигнала MS6812 MASTECH

Кабельный (LAN) тестер трассоискатель Benetech GM60

Измерительные приборы Mastech Mastech Тестер с генерато.

Тестер-трассоискатель для BNC, RJ-12/11 (5bites LY-CT01.

Тестер для проверки кабеля MASTECH 13-1221 Тестер с ген.

Бесконтактный индукционный прибор для прозвонки линий.

Тестер для проверки кабеля MASTECH 13-1220 Тестер с ген.

Тестер с генератором сигнала Mastech MS6812 (13-1220) (.

Тестер-пробник Rexant R-48

Кабельный (LAN) тестер трассоискатель Benetech GM60

Тестер Трассоискатель Mastech MS6812 с генератором сигн.

Тестер для проверки кабеля MASTECH 13-1221 Тестер с ген.

Тестер-трассоискатель кабельный Mastech MS6813 с генера.

Тестер с генератором сигнала Mastech MS6813

Тестер для проверки кабеля Rexant 12-1011 Тестер кабеля.

Кабельный тестер для витой пары прозвонка RJ45+RJ12 SIN.

Тестер с генератором сигнала Mastech “MS6810”

Измерительные приборы Mastech Mastech Тестер с генерато.

Тестер с генератором сигнала Mastech MS6810

MS6812, Тестер кабельный с генератором сигналов и сетев.

Тестер тоновой прозвонки сети ProsKit 3PK-NT023N

LANMASTER Набор щуп + тон-генератор, TPK-50

Кабельный тестер с измерением длины с функцией тон-гене.

Тестер с генератором сигнала Mastech “MS6812”

Тестер с генератором сигнала Mastech MS6812

MS6813, Кабельный тестер с генератором сигнала, трассои.

Тестер универсальный для витой пары RJ-11/RJ-45 (Neomax.

Измерительные приборы Mastech Mastech Тестер с генерато.

Бесконтактный индукционный прибор для прозвонки линий (.

Тестер с генератором сигнала MS6813T, пр-во Mastech

Pro’sKit Тестер тоновой прозвонки сети ProsKit 3PK-NT02.

Тестеры слаботочного кабеля Mastech Тестер с генераторо.

Тестеры кабеля Тестер с генератором сигнала MS6813T MAS.

Тестовый набор Lanmaster LAN-TPK-50 тональный генератор.

Тестер кабеля с генератором сигнала MS6812 Mastech

Тестер для проверки кабеля Rexant 12-1006 Тестер Кабеля.

Прочий измерительный инструмент MASTECH 13-1222 Тестер.

Кабельный тестер с измерением длины с функцией тон-гене.

{SOURCE}

Способы прозвонки кабелей

Методы прозвонки кабеля могут быть различные, это связано с тем для каких целей производится диагностика. Для того чтобы установить отсутствие короткого замыкания в электрической сети или нужно найти обрыв в электролинии следует воспользоваться мультиметром. Данный измерительный прибор поможет произвести более качественное тестирование электрической сети.

Прозвонка проводов

Мультиметр способен измерить напряжение, сопротивление и силу тока. В случае если под рукой прибора не оказалось, его вполне может заменить устройство в виде лампочки и батарейки.

Этот способ очень простой не займет много времени. Для этого нужно взять лампочку и батарейку, при этом они должны обладать одинаковым напряжением. Батарейка может иметь большее напряжение, чем лампочка.

Для соединения конструкции необходимы проводники, длинна которых, должна соответствовать расстоянию, от приспособления до проверяемых проводов. К одному концу батареи подсоединяется провод, а к другому – лампочка и щуп. При проверке данным щупом нужно прикоснуться к противоположному окончанию кабеля, при этом лампочка должна засветиться.

Существует способ прозвонки кабеля посредством блока резисторов с различным номинальным значением.

Как прозвонить провода на конкретном примере

В качестве примера рассмотрим стандартную сеть проводки в квартире или частном доме. В идеале, все электро коммуникации должны быть выполнены в соответствии с нормативами, все потребители разделены (сгруппированы) и каждая цепь запитана в распределительном щите через определенный автомат.

Условие: в одной из комнат перестала работать розетка. Задача: выявить причину неисправности. Решение:

Первый шаг — проверка распределительного щита на предмет срабатывания автоматики. Если все автоматы находятся во включенном положении, то необходимо обесточить исследуемую линию (либо всю квартиру).
Теперь, для исключения банальной версии неисправности самой розетки, ее нужно извлечь из подрозетника, визуально осмотреть на наличие дефектов и плохого контакта. Обычные розетки имеют простую конструкцию. Более дорогие модели, имеющие в качестве зажимов клеммники, лучше дополнительно прозвонить.
Убедившись, что розетка рабочая, необходимо проверить соединение проводов в распределительной коробке. Если в комнате имеется несколько распределительных коробок, то нужная будет находиться над неисправной розеткой или в непосредственной близости.
В распределительной коробке основной кабель разрывается, соединяется с жилами розетки и далее отходит к следующему потребителю (распределительной коробке).
Как видно из примера, в распределительной коробке находиться три скрутки (фаза, ноль, земля). При прозвонке кончик одного щупа должен касаться оголенной скрутки. Вторым щупом поочередно  проверяется контакты розетки. Либо, если удобно, один щуп фиксируется в контакте розетки, а вторым поочередно проверяются скрутки в распределительной коробке.

Рассмотрев основную последовательность действий, отметим важные моменты и особенности при измерениях:

  • На этапе проверки скруток в распределительной коробке, при отсутствии видимых дефектов, дополнительно можно проверить соединения под напряжением. Для этого подайте ток включив автоматы в щите. Если имеются сомнения в цветовой маркировке проводов, то фазу можно определить с помощью индикаторной отвертки (при контакте с фазной жилой в отвертке загорается индикатор или подается звуковой сигнал). Для поиска рабочего и защитного зануления потребуется мультиметр. После того, как фазная жила (L) найдена, на мультиметре выставляется режим ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт. После проверки квартира (комната)  опять должна быть обесточена.
  • Следующий момент. Не всегда можно быть точно уверенным, что провода от изучаемой розетки отходят в ближайшую распределительную коробку. Бывает, что розетки в обход распределительных коробок запитывают с ближайшими розетками. Также распространена связка, когда две розетки в смежных комнатах монтируют в одной точке общей стены. Все это нужно анализировать и учитывать.
  • Вопрос удобства измерений очень актуален. Ведь, как правило, розетка и распределительная коробка находятся на значительном удалении, а измерительные щупы мультиретра часто имеют длину 30 — 50 см. В этом случае, для удобства, в розетку можно вставить перемычку (соединить два контакта), а прозвонку выполнять непосредственно в распределительной коробке. Более точное измерение можно выполнить, если соединить розетку с исправным удлинителем.

Правила безопасной прозвонки с использованием мультиметра

прозвонка сетевого кабеля мультиметром

Работа с электричеством не допускает непрофессионализма, поэтому сложился определённый перечень правил, которые позволяют сделать её максимально точной, быстрой и безопасной.

Удобнее всего при прозвонке использовать на концах измерительных проводов специальные наконечники, которые получили более распространённое название «крокодилы». Они позволят сделать контакт устойчивым и освободят руки при проведении измерений.
При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (необходимо удалить даже слаботочные батарейки). Если в цепи стоят конденсаторы, они должны быть разряжены закорачиванием

В противном случае при проведении работ прибор просто сгорит.
Перед тем как проверить целостность проводника большой длины при проведении измерений важно не прикасаться руками к его оголённым концам. Это связано с тем, что полученные в результате показания могут быть некорректны.

При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы. После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях.

Проверяем нет ли короткого замыкания между жилами кабеля. Если на индикаторе «1» и нет звукового сигнала, значит все в порядке, иначе — короткое замыкание.

В данном случае звуковой сигнал будет означать наличие между проверяемыми жилами короткого замыкания

Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением это принципиально важно

Прозваниваем жилы кабеля. Есть звуковой сигнал — все хорошо, иначе — жила повреждена.

Чтобы определить целостность жил выполняется та же операция, только на одном из концов кабеля все зачищенные жилы скручиваются вместе

При поиске обрыва важно учитывать, что отсутствие на каком-либо из концов звукового сигнала будет говорить о нарушении целостности проводника

Варианты прозвонки проводов

Вообще термин «прозвонки» проводов включает в себя широкий спектр вопросов начиная от проверки их целостности и заканчивая определением сопротивления изоляции провода. Нас в первую очередь интересуют вопросы, связанные с неисправностями в проводке дома или квартиры, поэтому и остановимся именно на них.

Проверка целостности отдельного куска провода

Наиболее распространенной проблемой является обрыв провода. Он может произойти по массе причин начиная от постороннего вмешательства и заканчивая его перегоранием. Для определения этого повреждения можно использовать мультиметр, тестер, двухполюсный индикатор напряжения с функцией контроля цепи (наиболее распространенной моделью является «Контакт») и однополюсный индикатор – отвертку.

  • Начнем с самого простого случая, когда требующий проверки провод лежит у нас на столе. Перед тем как прозвонить провод мультиметром его следует включить и настроить измеряемый параметр. Мы будем замерять сопротивление. Это значение обычно обозначается «Ω». Ели такого обозначения нет, то ищем значения с единицами измерения «Ом» — в этих единицах измеряется сопротивление.
  • При прозвонке мультиметром можете выбрать любой предел измерений. Но обычно выбирают в пределах 100Ом. После этого проверяем работоспособность мультиметра замыканием двух его концов. В идеале должно показать 0Ом, ну или очень близкое к этому значение.
  • Теперь берем провод, требующий проверки, и касаемся выводами мультиметра к его концам. В идеале должно появится значение как можно ближе к 1Ом. Если же провод имеет обрыв, то появится очень большое значение или «-EL-».

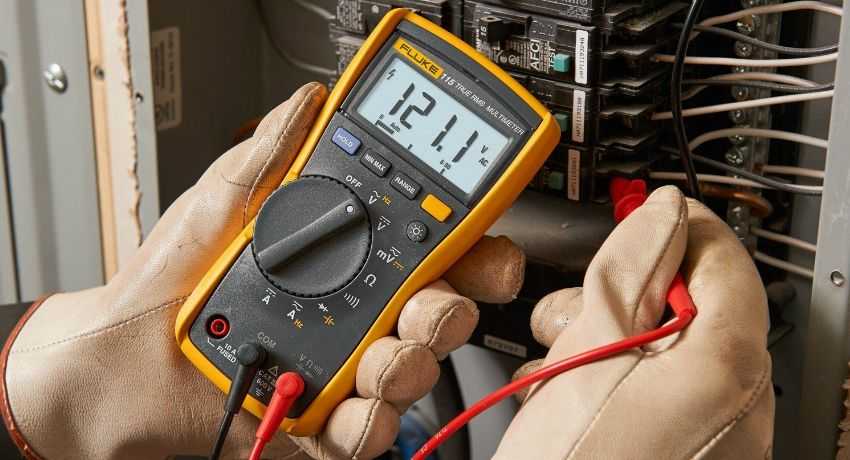

Органы управления мультиметром

Обратите внимание! Прикасаясь выводами мультиметра к концам провода не прикасайтесь контактной части. Это может негативно отразится на результатах измерений

Ведь если сопротивление изоляции человека ниже чем у провода, он покажет именно ее.

Для измерения целостности провода тестером или «Контактом» достаточно просто коснуться концов кабеля. Если загорелась лампочка или диод, то это является сигналом целостности провода. Соответственно если лампочка не горит, значит есть обрыв. Но бывают случаи, когда необходимо определить целостность провода, а под рукой только индикатор отвертка. В этом случае также можно выполнить проверку целостности провода, но наша инструкция не может его рекомендовать, ведь он сопряжен с определённым риском

Поэтому пользоваться им возможно только в крайних случаях и очень осторожно

Индикатор напряжения «Контакт»

В этом случае определяем фазу в ближайшей розетке

Один конец провода вставляем в фазный вывод розетки, а на втором, с соблюдением всех предосторожностей, проверяем наличие напряжения. Если провод целый, то напряжение будет

Определение целостности провода в скрытой проводке

Но к сожалению, далеко не всегда можно получить простой доступ к обоим концам требующего проверки провода. Зачастую они скрыты под слоем штукатурки и не мультиметром, не тестором, не и индикатором не достать до обоих его концов. Но не стоит отчаиваться! Есть способы как прозвонить провод тестером или мультиметром и в этом случае.

Обратите внимание! Прежде чем делать вывод о обрыве фазного провода, убедитесь в отсутствии коммутационных аппаратов в схеме. На автомобиле это могут быть предохранители, а в квартире выключатели

На фото представлена простейшая прозвонка целостности проводов

  • С нулевым и защитным проводом все немного сложнее. Так как тестером прозвонить провод сложно из-за удаленности его концов, то нужно сделать так чтоб это было возможно. Прежде всего снимаем напряжение со всех проводов, находящихся в распределительных коробках, в которых предстоит работа.
  • Теперь используя перемычку или обычную скрутку соединяем между собой требующие проверки провода. Для точности показаний и исключения ошибки их лучше отсоединить от других проводов в коробке. Если защитного провода нет, то после проверки отсутствия напряжения, соединяем нулевой и защитный провод.
  • Теперь наши провода образовали единую цепь. Поэтому в противоположном от места соединения участке проверяем наличие цепи между ними. Делается это так же, как и в описанном выше способе с отдельно расположенным проводом.
  • Вы скажите хорошо, мы знаем, что, обрыв есть, но в каком из двух проводов? Все просто. Если вы решили проверять сеть из-за поломки, то обрыв в нулевом проводе. Так как защитный провод обеспечивает только безопасность в отношении поражения электрическим током и не как не влияет на работоспособность. Если же у вас двух проводная цепь и вы проверяли, соединяя нулевой провод с фазным, то целостность фазного провода мы уже проверяли.

Прозвонка многожильных кабелей с целью их маркировки

При маркировке многожильных кабелей можно использовать описанные выше методы, но существуют способы, позволяющие существенно упростить этот процесс.

Способ 1: применение специальных трансформаторов, у которых имеется несколько отводов вторичной обмотки. Схема подключения такого устройства показана на рисунке.

Использование трансформатора для маркировки

Как видно из рисунка, первичная обмотка такого трансформатора подключена к сети питания, один конец вторичной обмотки подсоединен к защитному экрану кабеля, остальные выводы — к его жилам. Для маркировки проводов необходимо замерить напряжение между экраном и каждым проводом.

Способ 2: использование блока резисторов с разным номиналом, подключенного к проводам кабеля с одной стороны, как показано на рисунке.

Резисторы, подключенные к выводам кабеля

Для определения кабеля достаточно замерить сопротивление между ним и экраном. Если вы хотите сделать такой прибор своими руками, то следует подбирать резисторы с шагом не менее 1 кОм, чтобы уменьшит влияние сопротивления провода. Также не следует забывать, что номинал резисторов имеет определенную погрешность, поэтому предварительно замерьте их омметром.

При проверке телефонного многожильного кабеля монтажниками не редко используется гарнитура для прозвонки, например ТМГ 1. Собственно, это две телефонные трубки, к одной из которых подключена батарейка на 4,5 В. Такое несложное приспособление позволяет не только проверить кабель, а и согласовывать свои действия при монтаже и тестировании.

Прозвонка телефонной трубкой

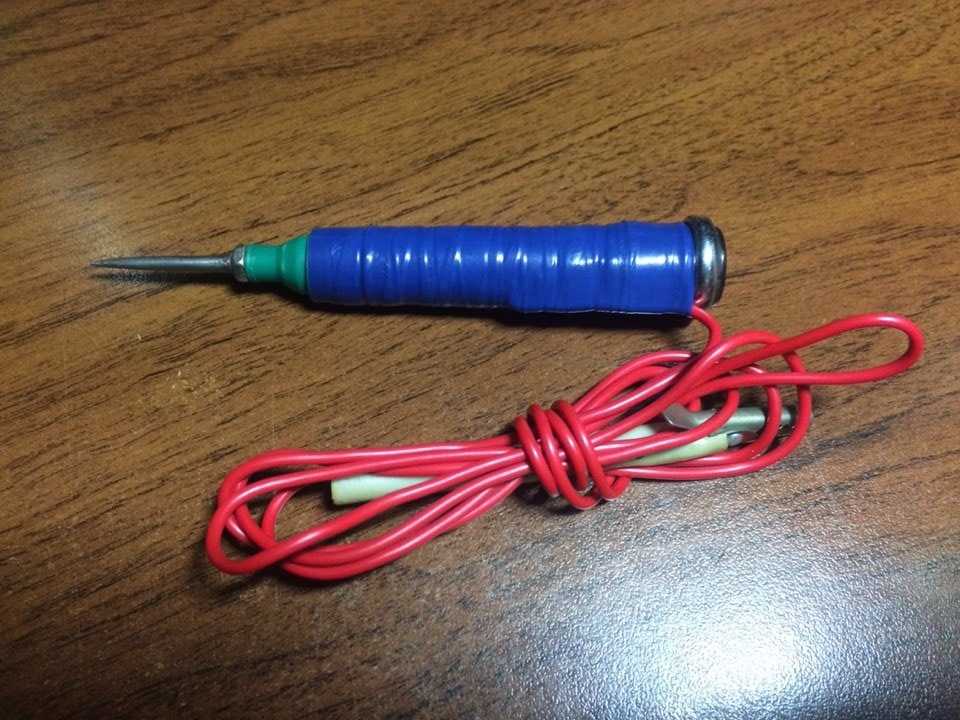

Прозвонка проводов из батарейки и лампочки

Существует хитрый и простой способ, как сделать прозвонку из батарейки и лампочки, которым пользуются многие электрики.

Перед проведением этой процедуры нужно отключить подачу электрического тока по всей проводке. Такой самодельный тестер для проводки состоит из:

  • 12-вольтной лампочки;
  • 12-вольтного аккумулятора;
  • соединительных проводов.

Важно. Все это включено в цепь последовательно

Первый соединительный провод-крокодил подсоединяется к одному из концов, который нужно прозвонить, второй — к оставшемуся.

В итоге последовательная цепь состоит из источника тока, провода-крокодила, лампочки и еще одного источника тока.

Вывод о целостности цепи можно сделать тогда, когда лампочка зажглась.

Проверенные провода нужно промаркировать.
