Как спрятать электропроводку в плинтусе и другие провода

Проводка в плинтусах – открытый способ электромонтажа

Кабеля в помещениях прокладываются закрытым и открытым способом. Первый вариант считается наиболее надежным. Электрические кабеля укладываются в специальные пазы, вырезанные в стенах. Эти каналы подводятся к каждой розетке и выключателю. Данный способ подразумевает серьезные трудозатраты, он не подходит для помещений с законченной отделкой.

При открытой проводке электрические кабеля помещаются в специальную оболочку, которая крепится к стене, полу или потолку. Такая система легко монтируется и ее несложно убрать или, наоборот, добавить, если в этом появится необходимость.

Основы монтажа

Электротехнический плинтус внешне не отличается от обычного. Он состоит из основания (профиля), вдоль которого проходит несколько полок, и легко снимающейся декоративной крышки.

На каждой планке может располагаться отдельный вид кабеля: электрический, телевизионный, сетевой и т. д. Такое разделение исключает возникновение помех и наводок.

Электротехнический плинтус изготавливается из поливинилхлорида, который обеспечивает достаточную жесткость и пластичность.

Декоративная крышка выпускается во множестве форм и расцветок, поэтому ее легко вписать в любой дизайн помещения.Основным достоинством плинтусной электропроводки является простота ее монтажа. При наличии некоторых навыков строительных работ и соответствующего инструмента всю работу не трудно осуществить своими силами.

Сначала следует нарисовать схему разводки, чтобы определить, сколько и чего нужно купить. Кроме самих плинтусов придется приобрести:

• торцовые заглушки (ставятся на края плинтусов);• угловые переходники (внутренние или наружные) для стыковки фрагментов в углах комнаты;• отводы – для вывода проводов из плинтуса;• кабельные каналы для вертикального монтажа проводов от пола;

• накладки под розетки (если планируете устанавливать розетки на низком уровне).

Электротехнический плинтус крепится к стене шурупами, садится на клей или дюбеля.

Далее кабеля прокладываются по полкам внутри него. В одно отделение входит не более 4-х проводов. Чтобы пучок электрических кабелей не выступал из отсека, можно его прикрепить к основанию профиля с помощью скоб.

Плюсы:

1. Несложность монтажа, отсутствие при работах большого количества пыли. Существующая отделка стен не нарушается;2. Кроме электрических проводов в таком плинтусе можно разместить телевизионные, телефонные и сетевые коммуникации;3. Легко подобраться к каждому из кабелей в любом месте. Для этого придется просто снять незаметную крышку.

Также можно убрать или добавить проводку на нужном участке;4. Скрытую проводку можно провести не везде, в отличие от открытой, которая легко закрепляется в любом месте;5. Существует большой ассортимент плинтусов, многообразие расцветок и форм, можно подобрать подходящую к каждому интерьеру модель;

6.

Плинтусную проводку несложно смонтировать самостоятельно.

Минусы такого приема:

1. В случае затопления помещения высока опасность удара электрическим током;2. Плинтусную проводку нельзя использовать в ванных и других помещениях с высокой влажностью;3. Недорогие плинтуса, изготовленные из пластика низкого качества, со временем могут растрескаться и выйти из строя при проведении ремонтных работ.

Изделия белого цвета желтеют от воздействия ультрафиолетовых лучей;

4.

Если в комнате будет одновременно находиться много людей в уличной обуви, велика вероятность, что пластиковый плинтус поломают (в таких помещениях целесообразно использовать электротехнический профиль, изготовленный из алюминия или дерева, но он дороже стоит).

Такой вид размещение проводки является удобным недорогим вариантом проведения коммуникаций, как для дома, так и для офиса.

Недостатки также присутствуют, но многих из них можно избежать правильным выбором плинтуса.

Правила монтажа

Как правильно развести проводку в плинтусах своими руками:

  1. Первое и главное: плинтус для электропроводки нельзя использовать в деревянном доме. В правилах устройства электроустановок на этот счет есть вполне однозначная инструкция: провода должна прокладываться только в металлических трубах (стальных, медных) или в металлорукавах (например, в гофрированной нержавеющей трубе).

В деревянном доме проводка разводится в металлических трубах или металлорукавах

  1. Сечение проводки при ее монтаже в плинтусе рассчитывается как 1 мм2 сечения медного провода на 8 ампер пикового тока (что при напряжении 220 вольт соответствует потребляемой мощности 1760 ватт).
  2. Забудьте про скрутки. Если вам нужно соединить два провода (например, на отводе проводки к розетке), используйте медные гильзы или колодки.
  3. Если вам нужно параллельно проложить несколько проводов, используйте не только кабель-канал в плинтусе, но и полость под ним. Чем меньше плотность укладки проводки, тем меньше она будет греться.

Провода проложены в кабель-канале плинтуса и в его корпусе под кабель-каналом

Какие розетки использовать со скрытой в плинтусе проводкой?

Если вы хотите избежать штробления стен, в вашем распоряжении всего два варианта:

Изображение Описание

Установка накладной плинтусной розетки

Розетки с монтажом на плинтус. Провода выводятся из кабель-канала, через разрыв в его крышке. Как вариант, с разрывом может монтироваться сам плинтус.

В плинтус врезана обычная накладная розетка

Накладные розетки. Для их монтажа в верхней части плинтуса вырезаются углубления с длиной, равной длине корпуса розетки. Для резки ПВХ используйте болгарку с любым отрезным кругом.

Установка плинтуса с кабель каналом

Ранее мы уже рассказывали об установке напольных плинтусов. Особенности монтажа электротехнического плинтуса зависят от его устройства. Тот, который со встроенным желобом, монтируется как обычный — прижимается нижним краем плотно к полу. При монтаже моделей со съемной лицевой панелью надо знать одну хитрость.

Со съемной крышкой

Отрезаются куски нужной длины при помощи обычной ножовки с полотном с мелким зубом. Хорошо режется полотном по металлу. Режут весь плинтус в сборе с надетой крышкой.

Перед началом монтажа снимается планка, прикрывающая кабель-канал. Шурупы или дюбеля закручиваются в выемку, которая и является кабель-каналом. Если стенка тонкая, под шляпку лучше уложить шайбу.

Для оформления углов есть специальные доборные элементы: наружные и внутренние углы, соединители для планок. В них отрезки плинтусов просто вставляются. Но беда такой системы в том, что эти «запчасти» выскакивают. Поэтому их рекомендуют садить на прозрачный силиконовый герметик. Система сначала собирается, затем в нее прокладываются провода.

Один нюанс. После укладки проводов, крышку не всегда легко поставить на место. Она может упираться в кабель, что мешает ей защелкнуться. Попробуйте уложить кабель в саму крышку, так будет проще ее закрыть.

И еще один момент по монтажу. Не всегда просто заводить кабели в уже собранную систему. Некоторые доборные элементы сделаны неудобно и затрудняют протяжку проводов. Поэтому имеет смысл укладывать их по мере установки. И еще, если собираетесь заправлять кабели не только в выемку, но и в пространство, образовавшееся снизу и сверху, их точно надо закладывать до того, как прикрепили плинтус к стене.

Электротехнический плинтус со съемной лицевой частью

При монтаже электрического плинтуса второго типа с лицевой частью и «спинкой», которая крепится к стене, ситуация похожа. Но тут дело в том, что закрепить планку надо на одинаковом расстоянии от пола. Иначе надеть декоративную часть будет проблематично. Мягкий нижний край облегчает дело, но он всего один-два миллиметра. Так что установка должна быть действительно точной. Как же быть? Использовать «образцы».

  • Отрезаем два небольших куска от лицевой части — сантиметров по 7 длиной. И используем их для выставления планки на нужном уровне.
  • От той точки, где планируем установить крепеж, отступаем несколько сантиметров и ставим кусок декоративной планки — с одной и с другой стороны. Этот участок выставлен именно на такую высоту, которая нужна.

    Второй тип электротехнических плинтусов — со съемной лицевой панелью

  • Крепеж ставим в промежуток между двумя «образцами».
  • Передвигаемся дальше и так пока не установим все отрезки.

Такой способ позволит прикрутить планку на одном уровне относительно напольного покрытия, даже если оно не слишком ровное. Так что при установке декоративной планки проблем не возникает.

Потолочный кабель-канал: как ввести и вывести кабель

При укладке кабелей в электротехнический плинтус надо вводить кабели и выводить их. Большая часть пластиковых имеет мягкий край. Он больше похож на резину, чем на пластик. В таком случае провести провода не составит труда. За счет эластичности кромка просто отодвинется.

Если же края жесткие, попробуйте слегка разогреть и отогнуть. Как вариант — сделать небольшие надрезы. Но это смотрится хуже всего, так как сделать все идеально сложно. Проще уж нагреть и отогнуть. Но греть не на открытом огне — это раз. И потренируйтесь, для начала, на ненужном отрезке — это два.

Потолочный кабель-канал несколько розеток

Некоторые фирмы разрабатывают розетки, которые можно устанавливать между двумя кусками планки в любом месте. Вырезать ничего не нужно. Все разработано так, что модуль фиксируется на планке (до щелчка), а недостающая часть закрывается декоративной планкой того же типа. Обычно это дорогие системы, которые сделаны в Европе и там же сертифицированы.

Напольное покрытие для водяного и электрического теплого пола

Инструкция по монтажу

Перед началом монтажа и даже еще до закупки материалов необходимо провести измерения комнаты, где планируется установка. Не забывайте вычитать из полученного размеры дверных проемов и добавлять десять процентов на припуски. После ряда несложных вычислений вы получите точную цифру необходимого количества материалов. Закупите материал и подготовьте крестовую отвертку, перфоратор, лобзик, шуруповерт, молоток, нож, напильник и простой карандаш. После этого можно начинать работу.

Плинтус такого типа в большинстве случаев фиксируется к стене при помощи клея, жидких гвоздей, саморезов или дюбелей. Для кирпичных стен идеальным решением будет дюбель, для гипсокартона подойдет саморез, а также клей и жидкие гвозди.

Прежде чем начать монтаж, необходимо выровнять все стены, чтобы избежать любых возможных щелей между плинтусом и стеной. Если же избежать этого невозможно, то отметьте места, где плинтус не прилегает к стене плотно, там я рекомендую осуществить фиксацию с оптимальным шагом засверливания в пятьдесят сантиметров.

Устанавливать плинтус лучше всего с угла комнаты, так как такой подход позволяет минимизировать количество обрезков материала, что сэкономит массу денежных средств. Заглушка кабель-канала отсоединяется и вставляется в угол профиля, на противоположной стороне которого устанавливается также и соединитель из пластика. После этого можно отрезать еще один профиль. К стене будет фиксироваться лишь основная задняя часть плинтуса, а вот лицевая одевается уже в самом конце монтажа, после того, когда все засверлено и прикручено.

Кстати говоря, когда возникает необходимость сверлить отверстия для установки фиксирующих элементов, сверлить нужно напрямую через плинтус, прижимая его плотно руками к стене и избегая возникновения зазоров. После создания первого отверстия его сразу же следует закрутить, а все последующие формировать с шагом в тридцать сантиметров. После этого необходимо убрать мусор и прикрутить плинтус, вставив в полученные отверстия шурупы, и только после этого можно ставить заглушку на кабель-канал. Монтаж завершен, проводка скрыта от посторонних глаз, а значит – миссия выполнима!

Пожаробезопасность

Большая часть электротехнических кабелей сделана из пластика, поэтому возникают вопросы по пожаробезопасности. Если не брать в расчет совсем дешевые варианты с рынка, все остальные делают из пластмассы, которая горение не поддерживает и не распространяет. Более серьезные производители еще и «малодымный» материал используют. Такой электротехнический плинтус с точки зрения пожарной безопасности — приемлемый вариант.

Электробезопасность гарантирована при соблюдении условий эксплуатации кабелей

Ну, а чтобы быть уверенным в пожарной безопасности, берите еще и кабели с запасом по сечению и в негорючих оболочках. И именно кабели, а не провода, если речь идет о проводке. Разница есть и не только в цене.

Монтаж проводки в жестких трубах

В последнее время многие люди открывают для себя установку внешней проводки с использованием жестких труб из пластика. В этом случае кабели помещаются внутрь трубопроводов, которые затем на специальных опорах фиксируют к стенам. Для облегчения такой установки разработано большое количество вспомогательных устройств (тройники, кабельные муфты, Т-образные разветвления).

Основным преимуществом такого монтажа является высокая степень защиты электрических проводников от воздействия воды, а также от повреждений механического характера.

В связи с этим такой способ монтажа чаще всего используется в погребах, гаражах и подвальных помещениях. Но это не значит, что наружная электропроводка не может быть проложена таким способом на дачном участке, в городской квартире или загородном доме, поскольку внешне изоляционные трубы выглядят вполне привлекательно.

Особенности монтажа открытой электропроводки в трубах IRL

При прокладке электрической линии в изоляционных трубах нужно помнить некоторые важные моменты:

  • Трубопроводы должны крепиться к стенам таким образом, чтобы расстояние между ними составляло от 80 см, при этом от электрического прибора или элемента до ближнего фиксатора должно быть не менее 10 см.
  • Соединять кабели между собой можно только на клеммах электрических элементов или внутри специальных соединительных коробок.

Для такого вида монтажа предусмотрены специальные фиксирующие приспособления. Список их можно найти как в интернете, так и в специальной литературе.

Если по какой-либо причине купить специальные фиксаторы вы не можете, для установки изоляционных труб можно воспользоваться обычной строительной перфолентой. Для этого нужно отрезать от мотка кусок нужной длины и закрепить ее на поверхности. Концевые крепления нужно делать под углом и немного от себя, чтобы лента не провисала. Затем труба крепится стяжками по всей длине. Иногда, при невозможности достать специальные фиксаторы, крепление с помощью перфоленты может оказаться вполне удачным решением.

Пример монтажа трубопровода для электропроводки на видео:

Необходимые инструменты для монтажа проводки в трубах

Такой метод установки не требует большого количества инструментов. Для работы вам понадобятся:

  • Разметочный шнур.
  • Перфоратор (для работы с бетонными стенами). К этому аппарату потребуется также сверло нужного диаметра.
  • Отвес.
  • Рулетка.
  • Молоток.
  • Строительный уровень.
  • Ножовка по металлу.

Для соединения на сложных участках понадобится две муфты, а также гофра. Установка трубопроводов производится таким образом, чтобы внутри них не скапливалась влага

Поэтому нужно обратить особое внимание на качество резинового уплотнителя, который устанавливается в месте стыка трубы с электрическим элементом

Желательно пользоваться усиленными уплотнениями, соответствующими диаметру изоляционной трубы. При установке манжета должна небольшой частью проникать в электроустановочное изделие.

Достоинства и недостатки метода

К плюсам монтажа электрической проводки в изоляционных трубах относятся:

  • Легкость установки.
  • Дополнительная защита проводников от механических повреждений и воздействия влаги.
  • Привлекательный внешний вид.

Минусы у этого способа следующие:

  • Необходимо точно подбирать трубы по размеру.
  • Требуется довольно много дополнительных принадлежностей.

В целом установка открытой проводки в трубах является вполне рабочим методом, который позволяет надежно защитить кабели от повреждения и придать линии элегантность.

Последовательность выполнения работ

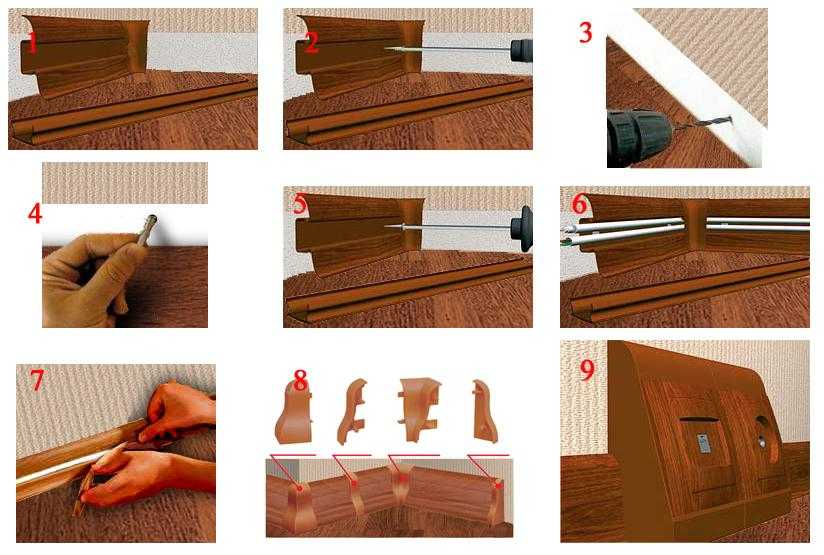

Рассмотрим два вида монтажа плинтусов: с помощью дюбель-гвоздей и на клей.

Крепление дюбель-гвоздями

Этот способ используется при установке пластиковых плинтусов с кабель-каналами. Работы выполняются в такой последовательности:

  1. С помощью рулетки и карандаша делается разметка плинтуса. Размеры снимаются от угла до угла (для стен с наружными поворотами делается запас 4-5 мм). При этом учитываются места установки отводов, коробок и других элементов.
  2. Крепятся кронштейны под внешние уголки (у них есть монтажные отверстия, через которые наносится метка для бурения под дюбель).
  3. Плинтус нарезается и выкладывается вдоль стены напротив своих участков.
  4. Извлекается декоративная планка, закрывающая канал. Отрезок плинтуса прикладывается к стене и в центре углубления для проводов просверливаются отверстия с шагом 40-50 см по всей протяженности. Отступ по краям составляет: 4-5 см от уголков, 1,5-2 см возле заглушек.

СОВЕТ: если поверхность кривая (щели между стеной и пластиком сразу будут видны), расстояния между саморезами сокращаются так, чтобы они прижимали плинтус в неровном месте.

  1. Перфоратором, по оставшимся от сверления следам, делаются отверстия и забиваются дюбели. Глубина бурения должна быть на 3-4 мм больше размеров крепежа, иначе он может не войти полностью, в результате чего останутся щели.
  2. Плинтус закрепляется саморезами. Устанавливаются внутренние углы.
  3. Провода протягиваются через функциональные отверстия в уголках и укладываются в углублении.
  4. Устанавливаются внешние уголки. Если предусмотрено, крепятся отводы, коробки и прочие фасонные изделия.
  5. Декоративная планка устанавливается на место и придавливается до щелчка. Теперь провода незаметны.

Монтаж на клей

Легкие галтели из полистирола, пенопласта или полиуретана крепят на клей. В продаже легко найти подходящий состав, например: «Момент Монтаж», «Dragon», герметик и даже шпаклевка. Помимо этого понадобятся острый нож или ножовка по металлу, стусло, ведро под шпаклевку и небольшой шпатель.

Порядок работ следующий:

  1. Предварительно тщательно выравниваются шпатлевкой стены и потолок (хотя при работе с мягким пенопластом или гибким полиуретаном незначительные неровности не будут бросаться в глаза).
  2. Провода закрепляются на клипсах или монтажных скобах вдоль потолка.
  3. Плинтуса, как и в случае с ПВХ, размечаются и разрезаются на части. Для стыковки в углах используется стусло.
  1. Приготовленные фрагменты начиная от угла комнаты последовательно приклеиваются и тщательно стыкуются между собой. Клеящий состав наносится на рабочие плоскости багета, который прикладывается к стене и потолку, выравнивается и фиксируется до схватывания. Подгонка прямоугольных стыков по возможности делается заводскими срезами. Предварительное смачивание стены водой облегчает схватывание и выравнивание соседних элементов.
  2. Если по краям выступила лишняя шпаклевка, она удаляется или разглаживается вдоль изделия, заполняя щели и швы. Остатки клеящего состава аккуратно снимаются с поверхности галтели чистой влажной тряпкой. Если при высыхании шпаклевка дала усадку, эти места заделываются еще раз.

Таким образом, при определенном старании и аккуратности установить своими руками электротехнический потолочный плинтус вполне по силам каждому хозяину.

  • https://2proraba.com/potolok/ustanovka-potolochnogo-plintusa.html
  • https://potolokspec.ru/dopolnitelnye/plintus-bordyur/ustanovka-potolochnyh-plintusov-726
  • https://Potolok.expert/komplektuyushie/potolochnyj-plintus-s-kabel-kanalom.html
  • https://chudopol.ru/plintus-s-kabel-kanalom

Особенности конструкции плинтусов с кабель-каналом

Чаще всего, конечно же, владельцы устанавливают плинтус напольный пластиковый с кабель-каналом, имеющим следующую конструкцию:

  • основа представлена монтажной планкой, по центру которой чаще всего располагается продольное углубление – кабель-канал;
  • края плинтуса, соприкасающиеся со стеной и полом, выполняют важную функцию по защите пространства за планкой от попадания туда пыли и влаги. Потому в последнее время большой интерес проявляется к изделиям с эластичными краями, которые прилегают к покрытиям максимально плотно, вне зависимости от того, насколько высокий плинтус с кабель-каналом используется;
  • кабель-канал может быть представлен, как обычной полостью, так и разбиваться на отсеки, позволяющие распределять в каждый из них провода от определенных электроприборов;
  • защиту канала обеспечивается специальная панель, защелкиваемая по бокам плинтуса специальными полимерными креплениями.

Отдельным элементом конструкции являются розетки, закрепить которые можно разнообразными способами. Желательно приобретать подрозетники от того же производителя, что выпустил плинтус с кабель-каналом. Стандартные изделия со временем расшатаются, и визуально будут выглядеть менее эстетично. Низкокачественный плинтус будет заметен, а также создаст дискомфорт при эксплуатации, что недопустимо в работе с электрическим оборудованием.

Как отрезать потолочный плинтус

Скрывая и декорируя сопряжения стен с потолком, галтели сами должны иметь правильные стыки. То есть, линейная стыковка элементов после финишной отделки не должна быть заметна, а угловые соединения нужно выполнить максимально плотно – без зазоров.

У молдингов из дерева торцы подрезают под 450, чтобы остыковать потолочный плинтус не только в углах, но и на прямолинейных участках – такая технология облегчает маскировку соединения при финишной отделке.

Так как вырезать стыковочный угол на потолочном плинтусе можно несколькими способами, начнём с наиболее эффективного – резки с помощью простого приспособления под названием «стусло», представляющее собой короб П-образного сечения из трёх панелей, на двух противоположных стенках которого имеются шаблонные пропилы под распространённые величины углов.

Использование стусла для нарезки потолочного или напольного плинтуса позволяет под нужным углом и качественно выполнить рез профилей из любого из выше перечисленных материалов, даже из гипса, если габариты поперечного сечения фрагмента позволяют установить его в приспособление.

Нарезку фрагментов начинают с углового – укладывают профиль в стусло и выполняют рез его торца под углом в 450 – в направлении, зависящем от того, внутренний угол или наружный.

  • Верхняя и нижняя грани потолочного молдинга в рабочем положении отличаются по длине, поэтому расположение плинтуса в стусле при резке должно соответствовать рабочему на отделываемом сопряжении, и обе стороны плинтуса – прилегать к полкам приспособления.
  • Выполнив рез, аналогично поступают с ответным фрагментом молдинга, после чего их срезы обрабатывают мелкой наждачной бумагой на бруске, и правильность выполнения операции проверяют стыковкой элементов по месту.
  • В более сложных случаях, когда стыковку фрагментов плинтуса выполняют на углах, отличных от традиционных значений, лучше пользоваться стуслом с поворотным основанием, позволяющим выполнить рез под любым углом, и механическим угломером.

Выполнить рез галтелей для стыковки в углу можно и без помощи стусла, в видеоролике описан и этот способ. С помощью листа бумаги получают оттиск угла на потолке, после чего чертят его биссектрису. При прямом угле разметку на бумаге выполняют без оттиска с потолка.

К стенке ящика прижимается плинтус в проектном положении, и биссектриса совмещается с отметкой на фрагменте, после чего ножовкой выполняется рез в вертикальной плоскости – выдерживая полотно строго над линией.

Вырезать стыковочный угол на потолочном плинтусе можно и по месту – на потолке.

  • Для этого непосредственно на основания наносятся карандашом линии контура молдингов и биссектриса угла на потолке.
  • После чего галтель прикладывается к проектному месту в рабочем положении, и на её поверхности карандашом проводится черта – визуальное продолжение линии, по которой и выполняется рез.

Существует ещё один способ стыковки плинтусов на углах, когда торец одного фрагмента упирается в лицевую часть второго, для чего ему ножом придают соответствующий профиль. Но эта технология применяется редко – когда требования к качеству соединений не высоки.

Нарезав багеты по размерам, приступают к их установке, технология которой зависит от следующих факторов:

  • вид финишной отделки потолка и стен;
  • материал галтелей.

Возможных сочетаний этих факторов, отличающихся ещё и нюансами, может быть множество, поэтому рассмотрим наиболее распространённые из них.

Монтируем плинтуса

Подготовительный этап

Поскольку электропроводка в плинтусе прокладывается куда проще, чем в стенах, многие решают выполнить эту работу своими руками.

Такой подход является полностью оправданным, но все же успех мероприятия во многом зависит от качественной подготовки:

  • Для начала нам нужно определиться, где будет проходить проводка. На этом этапе мы замеряем суммарную длину кабеля, включая не только участки, который пройдут внутри плинтуса, но и вертикальные части разводки.
  • Далее, основываясь на результатах предварительных измерений, закупаем необходимое количество панелей плинтуса. При этом внутренняя конфигурация выбранной модели во многом определяется числом и габаритами укладываемых проводов.
  • Отдельно приобретаем кабель-каналы для вертикальной разводки, а также соединители, позволяющие состыковать вертикальный канал с плинтусом под прямым углом.

Основные и дополнительные детали

Для оформления самого плинтуса нам будут нужны продольные переходники для ровных участков стен, правые и левые торцевые заглушки, внутренние и наружные угловые накладки.

Кроме деталей, необходимых для монтажа электротехнических коробов, нужно подготовить инструменты:

  • Перфоратор (для стен из относительно мягкого материала подойдет и ударная дрель).
  • Шуруповерт.
  • Молоток.
  • Уровень и рулетка для контроля размеров.
  • Пила для ПВХ (лучше дисковая – так работа пойдет гораздо быстрее).

Монтаж плинтуса на стену производится с использованием пластиковых дюбелей с широким бортиком.

Установка кожухов на стену

Приведенная в этом разделе инструкция по монтажу электротехнического короба носит рекомендательный характер. В зависимости от особенностей стенового ограждения можно использовать другие технологии крепежа, однако указанный способ обеспечивает наиболее надежную фиксацию.

Установку производим в таком порядке:

  • Перед началом работы освобождаем место вдоль стены от мебели и посторонних предметов, которые будут мешать нам работать.
  • Демонтируем старый напольный плинтус.
  • С короба для проводки снимаем защитную панель, и далее работаем только с установочной планкой.

Монтаж на дюбеля

Крепление начинаем с одного из внутренних углов. На торец планки надеваем угловой переходник и прикладываем планку к нижней части стены в месте монтажа.

  • Прижимая планку к стене, берем шило и с его помощью делаем проколы через заднюю стенку плинтуса. При этом на стене должны оставаться небольшие отметки.
  • Убираем планку и по меткам просверливаем перфоратором отверстия для крепежа диаметром 6 мм. Образовавшуюся пыль желательно сразу удалить.
  • В отверстия забиваем пластиковые дюбели.
  • Возвращаем на место монтажную планку и крепим ее к стене, завинчивая в дюбели саморезы.
  • Если используется конструкция с открытым кабель-каналом, то для фиксации проводов к каждому саморезу присоединяем пластиковый хомутик или отрезок гибкого кабеля в изоляции.
  • Продолжаем крепить плинтусы, соединяя их с помощью продольных и угловых переходников.

Установка углов

Подрезку деталей в размер осуществляем с помощью ручной или дисковой пилы с полотном для ПВХ. При подрезке обязательно оставляем запас не менее 5 мм для крепления в стыковочных элементах.

Далее переходим к монтажу самой проводки:

Все провода, которые будут проходить внутри плинтуса, укладываем на полки или в кабель-каналы. Дополнительно можно зафиксировать их механическими креплениями.

Вывод проводов в подрозетник

  • В местах, где планируется установка подрозетников, проделываем в плинтусах отверстия. Края отверстия стоит зачистить напильником во избежание повреждения изоляции.
  • Устанавливаем подрозетники, закрепляя их на стенах и на монтажных планках.
  • Выводим в отверстия подрозетников провода с зачищенными концами. Собираем розетки и закрепляем их в монтажных коробках с помощью защелок и винтовых соединений.

Когда все кабели уложены на свои места, берем защитные панели и защелкиваем их на креплениях монтажных планок.

Ставим планку на место

Супер

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.
