Технические характеристики и применение провода пугнп

Методы контроля качества провода ПУГНП

Основной метод контроля качества провода ПУГНП осуществляется лабораторным путём на специальной установке. Результаты испытаний сравнивают с регламентированными показателями ТУ. По итогам исследований делают вывод о соответствии данной продукции требованиям качества изделий.

К доступным методам контроля качества относят следующие виды исследований:

• визуальный осмотр;
• анализ соответствия ТУ конструкционным размерам;
• измерение величины электрического сопротивления;
• проверка качества оболочки кабеля.

Анализ соответствия ТУ конструкционным размерам

Проверяют специальными инструментами толщину оболочки и покрытия жил. По возможности измеряют диаметр отдельной проволочки в жиле провода. Отклонения от номинальных показателей вызывают сомнения в качестве продукции.

Измерение величины электрического сопротивления

Жилы токопроводников подвергают измерению сопротивления на определённом отрезке провода. Полученное значение в пропорциональном соотношении сравнивают с номинальным сопротивлением кабеля длиной в 1 км. Провод в бухте длиной 50 метров может показывать сопротивление в несколько Ом.

Проверка качества оболочки кабеля

Провод выдерживают в морозильной камере бытового холодильника при температуре – 150С. Отрезок кабеля длиной 1,2 м, свёрнутый кольцом, помещают в морозильное отделение на 2 часа. Извлечённое кольцо оставляют на 1 час в отапливаемом помещении. После того провод наматывают на барабан диаметром величиной 10 ø внешней оболочки провода. Отсутствие трещин на поверхности кабеля подтверждает качество продукции.

Конструкция

Создатели ПУГНП задумывали проводник, который использовался бы для подключения различных приборов в бытовых и промышленных зданиях. Тем не менее, несмотря на популярность, отношение к кабелю со стороны электриков и монтажников более чем скептическое, а в большинстве случаев – негативное. Сегодняшнее производство ПУГНП организовано без четкого согласования с ГОСТ, поэтому нельзя дать гарантии безопасной и эффективной эксплуатации. Любые документы, которые будут показывать продавцы, являются «липовыми».

ПУГНП – одна из разновидностей кабеля ПУНП, только с приставкой «гибкий». Однако называть изделие проводом нельзя, поскольку оно состоит из нескольких изолированных жил с общим изоляционным слоем. Одновременно с тем нельзя называть ПУГНП кабелем, поскольку он не соответствует данной категории по технико-эксплуатационным параметрам.

В конструкции ПУНП и ПУГНП входят два/три токоведущих проводника, каждый из которых имеет поливинилхлоридную изоляционную оболочку. Основное отличие между двумя указанными изделиями:

• первое состоит из однопроволочных жил;
• второе – многопроволочных.

Последнее напрямую связано с гибкостью провода. В случае поломки нескольких тонких проволок жила по-прежнему сможет передавать ток. С другой стороны, существенно ухудшатся технико-эксплуатационные параметры, в частности, повысится нагрузка.

Поскольку ПУГНП плоский, то жилы размещаются внутри параллельно друг другу. В отличие от большинства других изделий, они не скручиваются, а держатся плотно внутри поливинилхлоридной оболочке. Указать точные параметры провода невозможно, так как отдельные производители используют собственные ТУ и самостоятельно выбирают пластикат для изоляции (один может не поддерживать горения, остальные – не иметь данного полезного качества).

Для изготовления жил берутся тонкие медные проволоки. Если для ПУНП существует алюминиевый аналог, то у ПУГНП таковой отсутствует. Связано это с невозможностью создания из алюминия проводников столь малого сечения. В целом по токопроводящим параметрам алюминий хуже меди.

Монтаж

Перед приобретением кабеля ПУГНП обязательно проверьте диаметр всего изделия и отдельных жил, используя штангенциркуль. Если итоговый результат замера будет ниже более чем на 15%, то покупать товар не рекомендуется. При большом желании можно пересмотреть стоимость продукта, но помните, что такой провод будет иметь меньшие характеристики, нежели заявлено в паспорте.

Выполните срез и проверьте расцветку используемых жил. Воспользуйтесь увеличительным стеклом, чтобы убедиться в однородности проволок, отсутствии каких-либо помутнений и пятен.

Чтобы повысить безопасность при эксплуатации изделия, покупайте провода со слегка увеличенным запасом по сравнению с табличными данными. Обязательно добавьте к обустраиваемой цепи надежный автоматический выключатель для защиты оборудования. Чтобы снизить токовые нагрузки из-за большого числа потребителей, разбейте проводку на отдельные группы (чем больше, тем лучше).

При передаче электрической энергии провода излучают электромагнитное поле, оказывая негативное влияние друг на друга. Происходит это в том случае, если они уложены в непосредственной близости.

При групповой прокладке руководствуйтесь значениями зависимости мощности от токовой нагрузки из таблицы ниже (показатель не должен превышать указанное значение):

В соответствии с ПУЭ перед соединением с помощью винтовых клемм зачищенные края кабеля следует обжать наконечником или выполнить залужение. Чтобы снизить приток воздуха в случае возгорания изоляционного слоя при перегреве провода, исключайте прокладку в кабель-каналах и строительных пустотах. Под штукатуркой укладывайте кабель без применения гофрированных труб.

Зачем нужен провод ПУГНП

Несмотря на запреты, электротехническое изделие пользуется спросом у потребителей. Гибкость кабеля очень удобна при проведении электротехнических работ. Провод легко согнуть под нужным углом, что позволяет подобраться к труднодоступным местам при монтаже.

При проведении скрытой проводки требуется значительно меньше усилий, так как легко гнущийся проводник хорошо укладывается в штробе. Гибкий электропровод легко смотать и доставить к месту монтажа.

Производство кабеля ПУГНП продолжается

Меры предосторожности при покупке

Запрет на использование провода ПУГНП для профессиональных организаций не накладывает запрет на его производство. За монтаж электропроводки в неподходящем месте электрокабелем ненадлежащего качества несёт ответственность тот, кто её устанавливал.

Покупая электротехническое изделие в магазине, рекомендуется:

• Проверять сертификат соответствия продукции;
• Не приобретать провод с виниловой изоляцией;
• Измерить инструментально действительный диаметр токопроводящих жил, или покупать провод с запасом по сечению;
• Измерить сопротивление проводника с помощью омметра.
• Визуально оценить толщину защитной оболочки.

Простые меры позволят сэкономить время и деньги, чтобы не пришлось менять некачественную проводку. Наибольшая опасность при использовании некачественных электроизделий — оплавление проводов, короткое замыкание, возгорание.

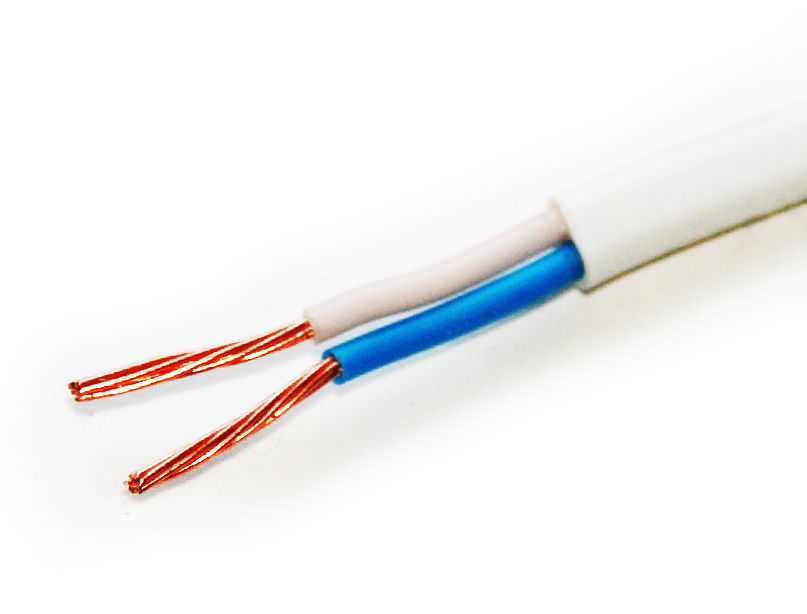

.Двужильный кабель ПУГНП

ПУГНП: расшифровка и применение

Расшифровка и применение провода ПУГНП часто интересует читателей, они хотят понять аббревиатуру и узнать, где кабель применяют. Сложно произносимая аббревиатура представляет начальные буквы выражения «провод универсальный гибкий плоский».

Одно время самой популярной маркой провода считались кабели ПУНП. Расшифровка аббревиатуры ПУНП та же, что и ПУГНП, только нет буквы «Г». Его жилы однородные из алюминия или меди. Они могут ломаться от резких изгибов. Позднее появились провода, которые можно было многократно изгибать, не нарушая целостности проводников.

Важно! Гибкость изделий была обеспечена тем, что жилы стали многопроводными прямыми или витыми косичками из медных тоненьких проволочек. В старую аббревиатуру добавили букву «Г»

Гибкие кабели стали обозначать «ПУНГП».

Провод ПУГНП применяют для формирования сетей энергообеспечения внутри зданий и сооружений. Кабели укладывают, как в открытой, так и скрытой проводке. Провода ПУНГП рассчитаны на подключение к сетям с напряжением до 250 вольт. Поэтому их применяют в жилых, административных и общественных зданиях, которые подключены к электрической сети гражданского назначения.

Производители

Крупные заводы, занимающиеся выпуском кабельной продукции, избегают изготовления изделий этой категории, что связано с отсутствием четкого ГОСТ и соответствия ПУЭ. Таким образом, если вы хотите заказать крупную партию ПУНП или ПУГНП, то придется обращаться к более мелким производителям. К таковым относится АО «Орловский кабельный завод».

Можете воспользоваться ресурсом «Быстрокабель», который позволяет отбирать наиболее выгодные предложения среди многих производителей кабельной продукции.

Завод «ПромЭл» изготавливает кабель ПуГВВ для эксплуатации при напряжении 450 или 750 В. Хотя сам производитель называет данную продукцию ПУГНП. Таким образом, ПуГВВ является аналогом ПУГНП. Можно отыскать подобные аналоги и у других производителей. В отличие от покупки ПУГНП с рук вы приобретаете ПуГВВ – стандартизированную и сертифицированную продукцию.

Другие производители ПУГНП (или его заменителей):

• ООО «Луки-Кабель» – изготавливает провод с двумя или тремя жилами, при этом аналог называется ШВВП;
• ОАО «Беларускабель» – предлагает сразу три разновидности ПУГНП (обычный, ПУГНП RoHS и ПУГНП RoHS/REACH).

Несмотря на все перечисленные недостатки и запреты на эксплуатацию, даже профессиональные электрики и монтажники находят применение для ПУГНП. Его используют для создания временных линий электропередач с целью подключения оборудования, необходимого для выполнения ремонтных работ.После того как они завершатся, электрическая цепь разбирается и кабель откладывается до востребованности. ПУГНП можно заменить более технологичными и сертифицированными аналогами, к числу которых относятся ВВГ, ВВГнг и NYM. О них мы рассказывали вам в предыдущих статьях.

Выбор провода ПУНП / ПУГНП (основные параметры)

Выбор провода серии ПУНП / ПУГНП зависит от индивидуальных условий помещения, количества точек подключения к потребителям. Для внутренней электропроводки должны использоваться только медные провода.

Количество жил зависит от требования заземления тех или иных приборов, потребляющих электроэнергию. В трёхжильном кабеле два провода представляют собой силовую ветку, третий проводник подключают к заземлению.

Для питания оборудования трёхфазным током напряжением 380 вольт две жилы несут ток двух фаз, третий провод нулевой.

Бухта трёхжильного кабеля

Для бытовой электросети внутри зданий и домов выбирают медный кабель ПУНПБМ или ПУГНПБМ сечением 1,5-2 мм². Для подвода к розеткам применяют провод сечением 2,5 мм².

Выбор сечения кабеля

Причины запрета на использование

В первую очередь, провод ПУГНП не соответствует требованиям по толщине изоляции проводников. Если требования ПУЭ однозначно указывают на необходимость использовать оболочку толщиной минимум 0,4-0,5 мм, заводское ТУ разрешает использовать слой пластиката в 0,3 мм.

Кроме того, ТУ 16.К13-020-93 достаточно свободно относится к допускам по поперечному сечению жил – разрешенная погрешность составляет 30%. Как итог – если приобретается кабель на 2,5 мм², то по факту внутри него могут оказаться провода с жилами 2,5 – 30% = 1,75 мм². Понятно, что когда к нему подключается даже номинальная нагрузка, то кабель может не выдержать и оплавиться. По статистике, более 50% всех возгораний проводов происходило именно при использовании марок ПУНП и ПУГНП.
