Каким проводом делать разводку в щитке: критерии выбора и марки проводов

Информация о проводе и кабеле марок ПВС и КГ

Аббревиатура ПВС расшифровывается как провод виниловый соединительный. Используется для подсоединения к питающей сети электрических устройств и приборов. Представляет собой изделие с токопроводящими медными жилами (от 2 до 5), защищенными изоляцией (каждая жила) и заключенными в общую изоляционную оболочку белого цвета. Условное обозначение провода помимо аббревиатуры ПВС включает в себя количество жил и диаметр каждой жилы, например, обозначение ПВС 3х4 расшифровывается таким образом: провод виниловый соединительный с тремя токопроводящими жилами диаметром 4 мм. ПВС выдерживает напряжение 450 В. Материал изоляции не поддерживает горение, что относит провод к стандартному классу изделий по огнестойкости. Имеет высокие показатели прочности и сопротивлению на изгиб. Провод может использоваться во влажных и неотапливаемых помещениях. В зависимости от условий эксплуатации, служит от 6 до 10 лет. Невысокая цена делает его востребованным при подключении электрических плит разной мощности.

кабель КГ

Аббревиатура КГ расшифровывается как кабель гибкий. Роль оболочки в нем играет специальная резина. Внутри кабеля также находятся медные луженые жилы в резиновой оболочке, а между ними – защитная пленка, назначение которой предотвращать слипание в результате нагрева в процессе эксплуатации. Выпускается производителями с количеством жил от 1 до 5. Сечение жилы определяет мощность, которую может выдержать кабель. Эксплуатироваться кабель может в довольно широких пределах – от минус 40 до 50 0С в помещения с повышенной влажностью при напряжении электрической сети до 660 В.

Условное обозначение состоит из аббревиатуры КГ, количества фазных и заземляющих жил с указанием их сечения. Например, обозначение КГ 3х5+1х4 расшифровывается следующим образом: 3 фазные жилы сечением 5,0 мм2 и 1 заземляющая сечением 4 мм2.

Независимо от того какая марка будет подобрана для подключения электрического кухонного устройства, провод или кабель должен приобретаться с запасом длины, чтобы можно было передвигать изделие. ПВС и КГ легко укладываются в виду своей повышенной гибкости и просто подключаются к плите. При подсоединении к контактам изделия концы провода или кабеля обязательно зачищаются от окисления, лудятся и затем они могут закрепляться следующим образом:

приданием необходимой формы и зажатием шайбами;
обжатием в специальных гильзах;
с помощью наконечников типа ТМЛ.

Какой провод применять для проводки на улице: лучшие варианты

Мы плавно подошли к главному вопросу, какой использовать провод для наружной проводки, чтобы быть уверенным в его надежности и способности выдержать негативные природные воздействия. Главные требования, которые предъявляются к таким изделиям — стойкость к горению, прочность и не гигроскопичность.

К наиболее популярным типам стоит отнести:

СИП — силовой кабель для улицы, способный проводить напряжение до 1000 В. Конструктивно изделие представляет собой группу проводов, имеющих индивидуальную изоляцию и алюминиевые жилы. Такая продукция имеет собственные подвиды (СИП -1, 2, 3 и так далее) и выпускается во многих странах мира. Главной особенностью является черная изоляция проводов. Применение такого кабеля гарантирует большую надежность при воздушной прокладке и снижает затраты на монтаж. Дополнительное преимущество — компактность, что позволяет использовать кабель даже в условиях дефицита пространства.

АВБбШв — изделие, в основе которого лежит группа проводов с жилами из алюминия, объединенными под одной бронированной оболочкой. Одной из разновидностей кабеля является ВБбШв — вариант с медными проводами. Особенность — возможность прокладки в грунте без применения дополнительной защиты и стойкость к механическим воздействиям. Главные характеристики:

Наличие стальной ленты в оболочке.
Изоляция проводов выполнена в разном цвете для удобства прозвонки и подключения.
Внешняя оболочка выполнена в черном цвете.
Стойкость к влаге и перепадам температур.
Ресурс — 30 лет.

Из-за наличия брони кабельная продукция такого типа отличается повышенной жесткостью, что создает дополнительные проблемы в процессе укладки.

NYY — кабель, отличающийся универсальностью и надежностью в эксплуатации. Может иметь медные или алюминиевые жилы. Это изделие все чаще применяется для внешней проводки в грунте или по воздуху, а также для подключения электроприемников внутри помещений. Главные характеристики:

Стойкость к воде и огню.
Соответствие международным нормам.
Наличие разноцветной изоляции проводов.
Удобство организации проводки на улице.
Черная внешняя оболочка их ПВХ пластика.
Стойкость к перепадам температур.
Ресурс — 30 лет.

Такой кабель выпускается на многих заводах, что обусловлено его универсальностью и надежностью. Главным конкурентом изделия считается кабель ВБбШв, о котором упоминалось выше.

NYM — надежный кабель, которые активно применяется в производстве и при создании проводки на улице. Его особенность заключается в универсальности и возможности эксплуатации в различных условиях. Характеристики:

Соответствие нормам союза электротехников Германии.
Термостойкость и способность работать в широком температурном диапазоне.
Не гигроскопичность и прочность, что позволяет прокладывать изделие в бетоне или в слое штукатурки.
Сечение круглое, цвет — серый.
Стойкость к огню.

При прокладке проводки на улице с применением NYM рекомендуется защита от попадания солнечных лучей. Такая кабельная продукция производится на многих заводах, расположенных в Европе и России. Некоторые производители изготавливают кабель по индивидуальному ТУ, но такие изделия имеют меньшую цену и, соответственно, худшее качество. Применение подобных кабелей для организации внешней проводки не рекомендуется.

Заводим кабели в электрощит

Избавить от проблем с подводкой кабелей в щиток может наличие специального кабельного ввода со съёмной крышкой. На качественных щитах такой ввод, как правило, предусмотрен, некачественные лучше не рассматривать вовсе. Если электрощит устанавливается снаружи, проблем с подводкой кабелей, как правило, не возникает. Если же щиток спрятан в нише, могут быть нюансы: добраться до вводного отверстия в этом случае бывает достаточно сложно, поэтому электрику необходимо запастись терпением и выдержкой.

Конструкция кабельного ввода электрощита предусматривает, как правило, перфорированные отверстия, которые доводятся до необходимого размера простым удалением лишних перемычек. Кабели подводятся в щиток через гофротрубу, стандартный размер которой 16 или 20 мм, соответственно и отверстия следует делать такого размера.

Часто электромонтажнику мешает работать подвижность проводов внутри гофрированной трубки. Чтобы зафиксировать провода и сделать их неподвижными, некоторые используют алебастр, который подаётся к вводному отверстию со стороны штроба. Сразу оговоримся, что такой способ фиксации недостаточно удобен и эстетичен. Гораздо эффективнее можно закрепить провода с помощью специальных съёмных заглушек или сальниковых пластин.

Чтобы в дальнейшем не было путаницы с проводами, следует сразу их маркировать. Вводной кабель подводится, как правило, в верхнем левом углу — там, где обычно устанавливают автомат ввода.

Сжим

Зажимной метод самый доступный из способов соединения проводов. Его принцип довольно прост, токопроводящие жилы кабелей или проводов, стягиваются, сжимаются, друг с другом, с помощью различного рода соединителей (винтовых, пружинных и т.д.). Самым ярким представителем этого способа соединения проводов являются клеммы.

Клеммы, для соединения жил при монтаже электропроводки, чаще всего бывают или винтовыми – где провода стягиваются в общей колодке винтами, или самозажимными — в которых жилы проводов зажимаются между подпружиненных пластин.

Винтовые клеммы, чаще всего используются для подключения электрооборудования, при соединении кабелей в распределительных коробках их не применяют. Одним из главных недостатков винтового соединения, является то, что со временем контакт ослабевает и винт необходимо затягивать. Если этого не делать место соединения начнет греться и в результате это может стать причиной возгорания либо нестабильной работы электросети.

Самозажимные клеммы, на основе плоскопружинного зажима (крепеж под пружинящими пластинами), идеально подходят для соединения жил кабелей или проводов при монтаже электропроводки. Для того, чтобы соединить провода, достаточно поместить оголенные жилы в разъемы клемм, где они автоматически зафиксируются и будут связаны между собой через токопроводящий материал внутреннего механизма клеммы.

И хотя такое соединение получается не таким надежным как при сварке, используется оно при монтаже электропроводки очень часто. В первую очередь из-за простоты и быстроты монтажа. Достаточно только снимать изоляцию с жил кабелей и помещать их в клеммы.

Главным же недостатком такого способа соединения, является необходимость покупки качественных самозажимных клемм. Кроме того, довольно неоднозначно проявляют себя такие соединения во многих экстремальных ситуациях, которые, к сожалению, могут возникнуть в процессе эксплуатации электросети.

Опытные электромонтажники, стараются использовать самозажимные клеммы лишь на группы освещения, а соединения кабелей идущих, например, на розетки выполняют сваркой.

Если вы решили делать проводку в квартире своими руками, то соединение самозажимными клеммами для вас будет самым предпочтительным вариантом. Главное, это использовать клеммы, специально предназначенные для коммутации силовых цепей и рассчитанных на это. Еще одним плюсом является то, что такие соединения нет необходимости дополнительно изолировать, что так же очень сильно экономит время.

Еще есть клеммы с рычажковым зажимом, в них фиксация жилы происходить при закрытии рычага, а при его открытии она снова освобождается. Такую клемму можно использовать многократно, но они достаточно объемные и дорогие, поэтому используются при соединениях в распределительных коробках редко. Главное их преимущество над самозажимными клеммами – возможность соединять многопроволочные провода, без дополнительной подготовки жил.

Цветовая маркировка и перемычки автоматов

Также важную роль играет цвет оболочки

Нужно обращать на это внимание, потому что черные, красные, коричневые, фиолетовые, серые, розовые, оранжевые, белые и бирюзовые – это фазные. Желто-зеленая оболочка говорит о том, что перед вами защитный или нулевой защитный, который можно использовать для заземления. Если к этому цвету добавляется голубой –это совмещенный рабочий и нулевой

Если провод просто голубой, значит, проводник нулевой рабочий или средний.

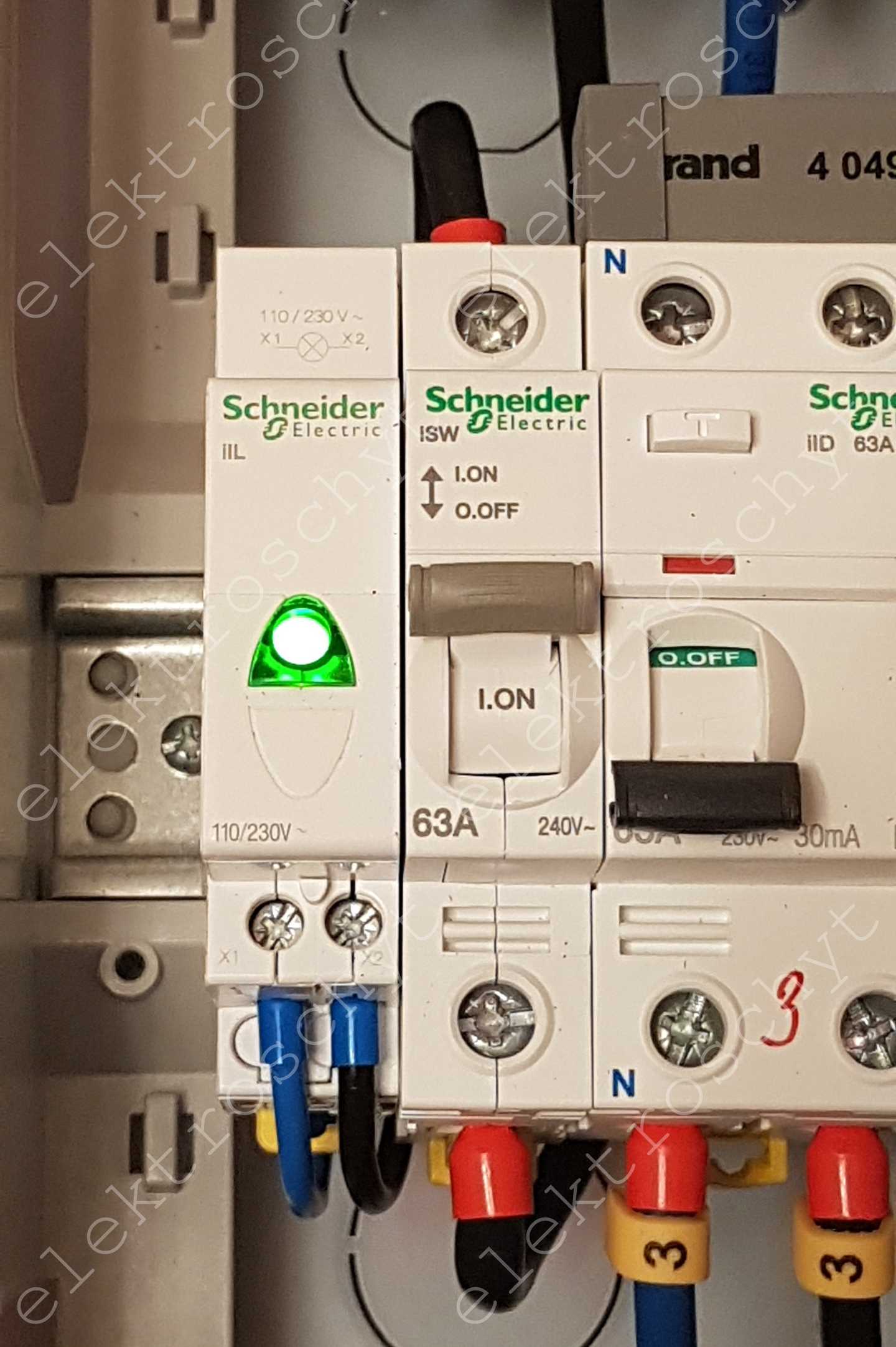

Между соседними автоматами устанавливают перемычки. Для подключения можно использовать и одножильные, и многожильные материалы, но первые все же будут удобнее – их не нужно прессовать.

Чтобы сделать правильные выбор комплектующих, нужно учитывать материал, просчитать величину напряжения, которое будет проходить по проводнику. Немаловажную роль играет сечение и даже цвет оболочки. Ошибочный выбор материала может привести ко многим плачевным последствиям, поэтому лучше всего делегировать задачу создания разводки мастеру, который может подтвердить свою профессиональность.

Провод для сборки электрощита: марка, сечение, нюансы выбора

Работы, связанные с электричеством, требуют высокого уровня подготовки мастера. Аварийную ситуацию могут создать как некачественные комплектующие или недостаточная образованность электрика, так и неправильно подобранные провода.

Общие принципы выполнения разводки в щитке

Щит содержит в себе всю аппаратуру и механизмы для подключения потребителей к электроэнергии.

Для его правильной работы и безопасности важно использовать подходящие провода и качественные детали, потому что из-за неисправности пользователи могут остаться без света, или и вовсе начнется возгорание. Функция проводников в электрощитке – соединение контроллеров, индикаторов и прочих устройств

Весь щиток, включая металлический корпус, должен быть надежно заземлен. В идеале нужно и вешать замок, чтобы посторонние люди не имели доступа к оборудованию

Функция проводников в электрощитке – соединение контроллеров, индикаторов и прочих устройств. Весь щиток, включая металлический корпус, должен быть надежно заземлен. В идеале нужно и вешать замок, чтобы посторонние люди не имели доступа к оборудованию.

Подключение должно проходить так, чтобы соединительные проводки не провисали. Для этого нужно тщательно измерять расстояние между элементами подключения и отрезать на несколько сантиметров больше, чтобы их можно было ввести в клеммы. На этом нельзя экономить, и если расчеты оказались неправильными, лучше повторить операцию.

Как выбрать металл провода

В электрощитах нужно использовать медные провода. Все потому, что этот металл хорошо поддается загибанию и не переламывается. Алюминий же будет сложно согнуть и даже современные провода из этого материала выдерживают не больше нескольких сгибов, а затем просто ломаются.

В щитке же все должно быть плотно установлено, поэтому провод должен быть максимально пластичным.

Одножильные и многожильные провода

Тип жил является показателем гибкости проводов. Плюс моножил в том, что их можно сразу вставлять в зажимы, но при этом некоторые из них плохо гнутся, что вызывает трудности. Многожильные намного пластичнее и ими удобно работать, но при этом их концы обязательно нужно спрессовать специальным наконечником, и только потом использовать.

Сечение

Сечение нужно выбирать в соотношении с током, который будет проходить в щитке. Однако, если при покупке провод вызывает сомнения, на него нет удостоверения качества или есть неуверенность в достоверности информации о сечении, нужно взять с запасом. К примеру, не 6 мм, а 10.

Наиболее подходящие марки проводов

Для установки используют и отечественные, и импортные материалы. Из российских товаров можно посоветовать ПВ-1 (однопроволочные), или ПВ-3, ПВ-4 (многопроволочные). Из зарубежных аналогов прекрасно подойдут для таких работ H05VK, Н07VK.

Цветовая маркировка и перемычки автоматов

Также важную роль играет цвет оболочки

Нужно обращать на это внимание, потому что черные, красные, коричневые, фиолетовые, серые, розовые, оранжевые, белые и бирюзовые – это фазные

Желто-зеленая оболочка говорит о том, что перед вами защитный или нулевой защитный, который можно использовать для заземления. Если к этому цвету добавляется голубой –это совмещенный рабочий и нулевой.

Если провод просто голубой, значит, проводник нулевой рабочий или средний.

Выбираем правильный провод для качественной сборки электрощита

На чтение: 3 минуты Нет времени?

В сети интернет довольно много информации по сборке распределительных электрощитов своими руками. Однако мало научиться выполнять эту работу. Гораздо важнее понять, как выбрать правильный провод для качественной сборки электрощита, подключения защитной автоматики. В сегодняшней статье речь пойдёт именно об этом

Ведь домашнему мастеру, собирающемуся заняться электромонтажом у себя в квартире или частном доме жизненно важно понять, какие особенности у того или иного материала изготовления или модификации кабеля

Выбор модификации провода и его сечения – очень важная задача

Читайте в статье

В настоящее время я остановил свой выбор на электрощитах и приборах компании ABB.

Но знания модульной и щитовой продукции Schneider Electric (Шнейдер Электрик), Legrand (Легранд), Hager (Хагер) позволяют мне собирать электрические щиты из комплектующих любого производителя. Поэтому всегда иду в выборе фирмы на встречу заказчику щита.

Но следует отметить, что цены у этих производителей практически одинаковы. Единственное отличие – это разные серии приборов, но и они, если брать похожие по параметрам, тоже одинаковые.

Ниже приведу сравнительный расчет стоимости электрощита разных серий ABB и Schneider Electriс для одного из заказов (расчет уже устарел, но актуален до сих пор).

Сравнение цен на автоматы, УЗО, рубильники ABB и Schneider Electric.

Электрощиты по желанию заказчика могут комплектоваться различными дополнительными “хотелками” и защитами: световые индикаторы, цифровые вольтметры, контакторы с включением-отключением всей или части нагрузки, таймеры (реле времени) для включения нагрузки по расписанию, реле контроля напряжения и т.д.

Основной процесс

Сразу же обращаем ваше внимание на то, что в статье предоставлена инструкция по сборке распределительного щита на 220 В. Если вы хотите собрать трехфазный щит, ознакомьтесь с отдельной инструкцией, на которую мы сослались!

Шаг 1 – Создаем схему

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

мультиметр (чтобы прозвонить проводку после подключения всех элементов).
набор отверток (закручивать винтики на клеммах).
инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
шуруповерт (крепить бокс к стене)

Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

Как распределить нагрузку по фазам
Как разделить электропроводку на группы
Как составить схему электропроводки перед ремонтом

Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

Шаг 3 – Собираем электрощит

Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

Повесьте корпус на стену (либо установите в подготовленную нишу).
Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
Зачистите жилы для качественного присоединения к клеммам.
С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
Установите нулевую и заземляющую шину.
Нарежьте соединительные провода на подходящие отрезки.
Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке, мы рассказали в отдельной статье.
Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика.
Проверьте правильность выполненных работ, включив вводной автомат.

Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО, значит, все электромонтажные работы выполнены правильно.

Наглядный видео урок всего основного процесса:

Правильная сборка

Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.

Выполнение монтажных работ

Главное при выполнении электромонтажных работ – это соблюдение правил безопасности. Всегда работайте только при отключенном электропитании.

Подключение вилки и розетки

Для подключения вилки провод от духового шкафа или плиты зачищаете, если провод многожильный, то опрессовываете его наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль монтируете на крайние контакты вилки. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри вилки, зажимаете его хомутиком и закручиваете корпус вилки.

Подключение розетки производится следующим способом: розетка монтируется в необходимом месте, корпус розетки снимаем и подключаем к нем силовую линию. Фазу и ноль монтируете на крайние контакты розетки. Жёлто-зелёную заземляющую жилу – на средний контакт. Далее прикручиваем корпус розетки.

Схемы подключения кабеля к духовому шкафу и варочной панели

Существует две основных схемы подключения электроплиты или варочной панели: однофазная и трехфазная. Подключение осуществляется к клеммам, варочной поверхности, доступ к которым можно получить через ее заднюю крышку – она откручивается и снимается. Внимательно отнеситесь к цветовой маркировке на клеммах – это позволит вам не ошибиться, ознакомьтесь с инструкцией по подключению и требованиями безопасности.

Однофазная схема 220В (наиболее распространена в квартирах)

Фаза L одновременно подсоединяется на клеммы L1-3 варочной панели. Для этого между ними на заводе-изготовителе установлены две съемные медные перемычки. Если перемычек у вас по какой-либо причине нет, их можно сделать самостоятельно из электрического кабеля, сечение которого не меньше, чем у питающего. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.

Трехфазная схема 380В (распространена в частных домах и на предприятиях)

Фазы A, B, C – подсоединяются к клеммам L1-3 варочной панели. В данном случае необходимо снять перемычки, установленные на заводе между клеммами L1-3. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.

Подключение духового шкафа осуществляется гораздо легче. Чаще всего к таким приборам уже в комплекте идет электрический шнур с вилкой для подключения, поэтому евровилка просто вставляется в евророзетку. Чтобы подсоединить к автоматам или клеммам лучше всего использовать отдельный кабель, так как если вы отрежете вилку у кабеля из комплекта – это может существенно повлиять на гарантию к данному прибору.

Схема подключения духового шкафа всегда в однофазном исполнении:
