Как правильно подключить реле давления к насосу «малыш»

Назначение и устройство

Чтобы в системе водоснабжения частного дома поддерживалось постоянное давление, необходимы два устройства — гидроаккумулятор и реле давления. Оба эти устройства через трубопровод подключаются к насосу — реле давления находится посредине между насосом и гидроаккумулятором. Чаще всего оно находится в непосредственной близости от этой емкости, но некоторые модели могут устанавливаться на корпус насоса (даже погружного). Давайте разберемся в назначении этих устройств и в том, как работает система.

Одна из схем подключения насоса

Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.

Устройство реле давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

Устройство реле давления воды

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Виды и разновидности

Реле давления воды бывают двух типов: механические и электронные. Механические гораздо дешевле и предпочитают обычно их, а электронные в основном привозят под заказ.

Название Предел регулировки давления Заводские настройки Производитель/страна Класс защиты прибора Цена
РДМ-5 Джилекс 1- 4,6 атм 1,4 — 2,8 атм Джилекс/Россия IP 44 13-15$
Italtecnica РМ/5G (м) 1/4″ 1 — 5 атм 1,4 — 2,8 атм Италия IP 44 27-30$
Italtecnica РT/12 (м) 1 — 12 атм 5 — 7 атм Италия IP 44 27-30$
Grundfos (Condor) MDR 5-5 1,5 — 5 атм 2,8 — 4,1 атм Германия IP 54 55-75$
Italtecnica PM53W 1″ 1,5 — 5 атм Италия 7-11 $
Genebre 3781 1/4″ 1 — 4 атм 0,4 — 2,8 атм Испания 7-13$

Разница в ценах в разных магазинах бывает более чем существенной. Хотя, как обычно, покупая дешевые экземпляры, есть риск нарваться на подделку.

Подключение скважинного насоса к электропитанию с блоком управления (блоком автоматики)

Прямое подключение насоса чревато быстрым выходом  насоса из строя. Основная причина неисправности это работа насоса вхолостую при падении уровня воды.

Для несложных систем водоснабжения оптимальным вариантом является включение в схему водоснабжения готовых (заводских) блоков автоматики (пример на фото). Иногда, такие блоки называют, станциями управления глубинным насосом. Иногда гидроконтроллером. Они нужны:

  • Для плавного пуска и плавной остановки насоса;
  • Для автоматического поддерживания давления;
  • Защита насоса от «сухой прокачки», без воды;
  • Защита насоса от скачков напряжения;
  • Защита от отсутствия водозабора;
  • Защита от перегрузки в сети.

Модели блоков различны и набор перечисленных функций может меняться. Блок автоматического управления скважинным насосом устройство нужное и именно по этому, солидные фирмы включают его в комплектацию насоса, чаще с ограниченным функционалом.

По виду блок автоматики (гидроконтроллер) достаточно компактен. Подключение тоже простое, а простую электрическую схему скважинного насоса с блоком управления можно представить так.

Однако, для более долгой работы блока автоматики лучше рассмотреть схему его подключения через контактор. Контроллер обеспечит одновременное включение блока автоматики с погружным насосом.

Пуск станции в эксплуатацию и тестирование

Первый пуск после монтажа или восстановление работоспособности системы после длительного «сухого» прост, хотя и требует определенных манипуляций. Цель ее — заполнить систему водой до первого включения в сеть.

Это несложная процедура, не требующая особенных навыков. На насосе есть пробка, которую следует отвернуть

В отверстие вставляют простую воронку, через которую и заполняют систему — важно залить питающую трубу и насос с гидроаккумулятором. На этом этапе требуется немного терпения — важно не оставить пузырьков воздуха. Заливают воду до горловины пробки, которую потом снова закручивают

Потом простым автомобильным манометром проверяют давление воздуха в гидроаккумуляторе. Система к пуску готова

Заливают воду до горловины пробки, которую потом снова закручивают. Потом простым автомобильным манометром проверяют давление воздуха в гидроаккумуляторе. Система к пуску готова.

Чтобы было понятнее как проводить тестирование насосной станции, мы подготовили для вас 2 галереи.

Часть 1:

Галерея изображений
Фото из

Фитинги (элементы для соединения водопроводных труб или шлангов с агрегатом) в комплекте не присутствуют, поэтому их приобретаем отдельно

К верхнему отверстию гидроакумулятора подключаем трубу, по которой вода пойдет к точкам разбора в доме (душ, унитаз, мойка)

К боковому отверстию также посредством фитинга подключаем шланг или трубу для забора воды из колодца

Не забываем конец водозаборной трубы оснастить обратным клапаном, обеспечивающим стабильную работу и необходимое давление

Перед заливкой воды в трубу проверяем герметичность всех соединений – плотность прилегания фитингов и качество закручивания накидных гаек

Чтобы протестировать качества насосной станции, заполняем резервуар чистой водой. При установке насоса у колодца проверяем, позволяет ли уровень воды использовать насос

Перед началом работы через специальное отверстие вливаем в насосное оборудование 1,5-2 л воды

Шаг 1 – установка насосной станции на выбранное место

Шаг 2 – монтаж фитинга системы подачи воды

Шаг 3 – подключение системы, обеспечивающей дом водой

Шаг 4 – подключение трубы, ведущей в колодец

Шаг 5 – установка обратного клапана на конце трубы (шланга)

Шаг 6 – проверка герметичности системы в сборе

Шаг 7 – заполнение емкости водой (или проверка уровня воды в колодце)

Шаг 8 – набор воды для создания нужного давления

Часть 2:

Галерея изображений
Фото из

Чтобы станция заработала, осталось подключить электропитание. Находим шнур питания, разматываем его и вставляем в розетку 220 В

Не забываем нажать на клавишу «Пуск», которая обычно находится на боковой части корпуса

Включаем реле давления, чтобы заработал насос, и ждем, когда стрелка манометра достигнет нужной отметки

Когда давление в гидроакумуляторе достигает нужной отметки, он автоматически отключится

Для проверки правильного функционирования насосной станции включаем один из кранов, например, в ванной или на кухне

Следим за работой насосной станции, обращаем внимание на скорость подачи воды, силу напора, производительность

Когда вода в резервуаре (или в колодце) заканчивается, автоматически включается защита от «сухого хода» и насос прекращает работать

Шаг 9 – опускание конца шланга в воду

Шаг 10 – подключение станции к системе электропитания

Шаг 11 – введение в рабочее состояние посредством нажатия на кнопку

Шаг 12 – пуск реле давления

Шаг 13 – гидроаккумулятор набирает заданное давления

Шаг 14 – открывание крана в точке подачи воды

Шаг 15 – проверка функциональности станции

Шаг 16 – автоматическое отключение при «сухом ходе»

Способ управления

Вполне допустимо постоянно поддерживать циркуляцию горячей воды в трубах, однако это неэкономично и неоправданно. Горячая вода не используется постоянно. В ночное время пока все жильцы спят бесполезно поддерживать в трубах воду горячей, то же относится и ко времени, когда все на работе или учебе.

Если разводка труб выполнена правильно, то обязательно применяется теплоизоляция, так что раз попав в трубы, горячая вода не остынет моментально.  Потому и нет нужды все время перекачивать воду из бойлера в трубы и обратно, достаточно периодической работы насоса, что снижает нагрузку на него и систему ГВС в целом. Говорить про экономию электричества не приходится, так как потребление рециркуляционного насоса невелико.

Используется два основных метода управления:

  • по показаниям датчика температуры;
  • по таймеру (расписанию).

Оба варианта востребованы, хоть и существенно отличаются по принципу действия.

По датчику температуры

Grundfos UP 15-14 BT 80

Блок управления насосом в этом случае опирается на показания температурного датчика, погруженного в воду внутри труб контура. Работа насоса возобновляется, как только вода остыла до определенного порогового значения температуры. Такой подход существенно снижает нагрузку на оборудование, постоянно поддерживает воду в трубах нагретой. Кроме этого повышается безопасность ГВС. Установив достаточно большой порог срабатывания, вода чаще прокачивается через бойлер, где дополнительно греется и обеззараживается.

По таймеру

Grundfos UP 15-14 BU

Блок управления попеременно включает и выключает насос исходя из временных задержек, установленных в настройках. Точно зная параметры системы ГВС, протяженность труб и их внутренний объем, теплоизоляцию и средние теплопотери, можно подобрать оптимальное время, за которое вода не успеет остыть. Насос включается от сигнала таймера и перекачивает всю воду. При этом продолжительность работы так же рассчитывается исходя их объема труб и производительности насоса.

Еще одно преимущество таймера – это возможности составлять расписание для работы рециркуляционного насоса на сутки или даже неделю. Именно в этом случае учитывается время простоя, когда горячей водой не пользуются.

Реле давления воды для насоса: схема подключения, принцип работы

Реле представляет собой блок с пружинами, которые отвечают за размеры максимального и минимального значений давления жидкости. Настройка пружин осуществляется при помощи специальных гаек.

На мембрану направляется сила давления воды, и когда оно падает до минимального значения, пружина ослабляется. При достижении максимального давления мембрана преодолевает сопротивление пружины. Такое поведение мембраны вызывает либо включение, либо отключение воды. То есть, в результате воздействия мембраны на пружину находящиеся под крышкой корпуса контакты замыкаются или размыкаются.

Как только показатель уровня жидкости достигает минимального значения, электрическая цепь замыкается, подает напряжение на насос, который начинает работать.

Насосное оборудование накачивает до максимального уровня воду, после чего замыкается электрическая цепь, завершается подача напряжения и агрегат прекращает свою работу.

Где установить?

Чтобы прибор правильно функционировал, подключение реле давления к насосному оборудованию должно выполняться так, чтобы можно было избежать его скачков и турбулентности. Именно поэтому лучшее место находится поблизости с гидроаккумулятором.

Перед началом монтажа датчика стоит изучить инструкции производителя относительно условий эксплуатации. Всё дело в том, что некоторые изделия разрешено использовать только в помещениях с отоплением.

При подключении агрегата к погружному насосу для подачи воды в дом перед реле монтируется следующее оборудование:

  • скважинный насос;
  • подающий трубопровод;
  • обратный клапан;
  • запорная арматура;
  • дренаж в канализационную систему;
  • фильтрующее устройство грубой очистки воды.

Если для обустройства системы автономного водоснабжения используется насосная станция с поверхностным насосным оборудованием, то монтаж датчика для насоса происходит ещё проще. В этом случае выполняется блочная установка, то есть реле монтируется в комплексе с насосным изделием. Такой насос укомплектован специальным штуцером для присоединения датчика. Кроме этого, в таких моделях обычно используется встроенный обратный клапан и фильтр грубой очистки воды.

Иногда подключить реле можно прямо к погружному насосу, если гидробак находится в кессоне рядом со скважиной или непосредственно в колодце. В этом случае используется датчик во влагозащищённом корпусе, который можно использовать в условиях полного погружения под воду.

Электрическая автоматика системы водоснабжения и само реле могут подключаться разными способами, но обычно используется одна из двух распространённых схем. В любом случае необходимо точно следовать последовательности монтажа и сначала подключать датчик к системе водоснабжения и только после этого можно соединять его с электрической сетью.

Первый способ самый простой. Он подразумевает установку реле на магистральном трубопроводе

При этом важно соблюдать рекомендации и правила монтажа из сопроводительной документации к изделию. Установка производится с использованием тройника, который соединяется с переходящим штуцером

Вместо штуцера можно использовать отводной шланг.

Второй способ реализуется с использованием специального штуцера с пятью выходами. К нему присоединяют следующее оборудование:

  • подающий трубопровод, идущий от источника воды;
  • датчик;
  • прибор для измерения давления (манометр);
  • трубы для подачи воды в дом;
  • гидробак.

После установки датчика на штуцер, изделие соединяется с насосным оборудованием и подключается к сети электропитания.

Схема и принцип работы циркуляционного насоса отопления

Тепловой насос – прибор, в котором есть основные узлы и вспомогательные элементы:

  • рабочее колесо (крыльчатка) обеспечивает транспортировку, перекачку жидкого носителя по трубам;
  • электрический двигатель запускает работу оборудования;
  • перекачивающая камера с патрубками подачи и напора, которые подключаются к магистральным трубопроводам;
  • корпус, защищающий прибор от механического воздействия;
  • клеммная коробка для подключений электрических органов и регулирующих приборов.

Принцип работы прост:

  1. В перекачивающую камеру поступает теплоноситель. Для этого есть впускной патрубок.
  2. Поток захватывается крыльчаткой, которая приводится в действие при запуске электродвигателя.
  3. За счет повышения давления теплоноситель отправляется в патрубок выпуска теплоносителя, присоединенный к магистрали.

Таким образом, схема для насоса для отопления становится предельно понятной, никаких сложностей с функционалом нет

Важно лишь выбрать вид оборудования, предназначенный для типа системы, установленной дома

А можно ли в принципе использовать ваше реле давление с вашим насосом?

Реле давления подключается не только к электричеству, но и к воде. Для водяного подключения служит гайка, которая жестко прикреплена к реле. Это значит, что привинчивая реле давления к насосу, придется крутить само реле. Таким образом, первым делом прикиньте, есть ли у вас на насосе возможность крутить это самое реле по часовой стрелке? Поместится ли оно? Не упрется ли в другие трубы или сам корпус насоса?

Будем считать, что этот вопрос решен положительно, поскольку иначе нужно уже смотреть на месте и, например, озаботиться каким-нибудь удлинителем или чем-нибудь подобным.

У реле давления вход воды не совсем стандартный по диаметру. У большинства бытовых реле это четверть дюйма. У профессиональных реле диаметр подключения может быть больше. Этим вопросом нужно обязательно озаботиться и, если надо, купить латунный переходник на нужный диаметр.

Раньше при производстве автоматических насосных станций использовалась специальная и вполне стандартная деталь, называемая в простонародье елочкой. Это такой симпатичный отрезок латунной трубы сантиметров 10 или 12 длиной и диаметром 1 дюйм. Елочка одним концом накручивается на выходной патрубок насоса и имеет стандартные «выходы» для подключения манометра, реле давления, бака аквааккумулятора и собственно водяной магистрали. Сейчас все стало на много сложнее. Бывают насосы, где реле давления вкручивается прямо на насос или в очень неподходящие, с первого взгляда, места. Такое разнообразие довольно усложняет мою работу по написанию подробной инструкции.

Подготовка к монтажу

Такой подход позволит избежать ошибок при подключении насоса к скважине и обеспечит безаварийную эксплуатацию структуры водоснабжения на десятилетия.

Просчеты, которые нельзя допускать при устройстве источника:

  • неправильное определение глубины залегания водоносного слоя на участке и расстояния подвеса аппарата в скважине. Погружник не полностью находится в воде и остается без охлаждения. Работая на сухую, электродвигатель перегревается и выходит из строя;
  • неправильно выбран и закреплен трос. Изделие из металла ржавеет и со временем может оборваться, что приведет к потере агрегата. К такому же результату может привести нарушение крепления страховочного каната к помпе или крышке обсадной колонны. Надежную фиксацию аппарата обеспечивает трос из нержавеющей стали;
  • ошибочный выбор напорного шланга. Изделие из трубы ПНД должно выдерживать давление, создаваемое насосом. Использование шланга с меньшим диаметром, чем выходное отверстие агрегата, приведет к повышенной нагрузке на двигатель, перегреву обмоток и выходу из строя;
  • ошибочный выбор провода управления при подключении скважинного насоса. Кабель должен иметь правильное сечение, в зависимости от его длины и мощности устройства, чтобы от повышенной нагрузки не произошел перегрев проводов с последующим коротким замыканием. Оболочка у него должна обладать свойствами защиты, препятствовать нарушению изоляции проводов;
  • не установлен обратный клапан. Его отсутствие будет задерживать поступление воды в дом, выталкивая воздух из трубы после очередного пуска, так как при остановке двигателя она стечёт в выработку;
  • не установлен стабилизатор напряжения и тока. Для защиты электромотора агрегата от перегрева используют автомат двигателя, который отслеживает увеличение тока и реагирует на скачки напряжения. При подклинивании мотора по причине попадания в рабочий орган песка или ила срабатывает защита, и насос отключается;
  • не установлена автоматическая система контроля за работой агрегата. Установка шкафа с управляющими и защитными приборами для автономного водоснабжения исключает работу аппарата в аварийном режиме. Автоматика отслеживает возникающие проблемы в конструкционной схеме подачи воды и предупреждает о возможных негативных последствиях, останавливая агрегат.

Как правильно отрегулировать (с гидроаккумулятором)

Перед настройкой реле необходимо снять крышку, под которой имеются две пружины с гайками: большая и малая. Поворотом большой гайки регулируется нижнее давление в гидроаккумуляторе (Р). Вращая малую гайку, выставляют разницу давлений (ΔР). Точкой отсчёта считается положение большой пружины, с помощью которой выставляется предел нижнего давления.

Перед тем, как начать настройку реле давления для насоса, необходимо снять с устройства верхнюю крышку, которая скрывает большую и малую пружины

После того как в гидроаккумуляторе достигнут необходимый параметр воздуха, бак следует подключить к системе и включить, наблюдая за показаниями водяного манометра. Заметим, что в технической документации для каждого насоса указаны показатели давления рабочего и предельного, а также допустимая норма расхода воды. Не допускается превышение этих значений при настройке реле. Если при работе системы достигнуто рабочее давление гидроаккумулятора или предельное значение насоса, необходимо отключить насос вручную. Предельный напор считается достигнутым в тот момент, когда давление перестает расти.

К счастью, обычные бытовые модели насосов не настолько мощные, чтобы закачать бак до предельных значений. Чаще всего разница между установленными показателями давления включения и отключения составляет 1-2 атмосферы, что полностью обеспечивает оптимальное использование техники.

После того, как водяной манометр покажет необходимое нижнее давление, насос следует отключить. Далее регулировка производится таким образом:

Осторожно вращают малую гайку (ΔР) до тех пор, пока механизм не начнёт работать.
Открывают воду, чтобы полностью освободить систему от воды.
Когда произойдёт включение реле, будет достигнуто значение нижнего показателя
Обратите внимание, что давление включения насоса должно быть примерно на 0,1-0,3 атмосферы выше, чем показания давления в пустом гидробаке. Это предохранить «грушу» от преждевременного повреждения.
Теперь нужно вращать большую гайку (Р), чтобы выставить нижний предел давления.
После этого насос снова включают и ожидают, когда показатель в системе поднимется до нужного уровня.
Остается подстроить малую гайку (ΔР), после чего гидроаккумулятор можно считать настроенным.

Схема регулировки

Вот схема, которая подойдёт для большинства устройств:

Регулировка реле давления для насоса осуществляется с помощью двух гаек: большой и малой

Обращаться с ними нужно очень осторожно, чтобы не повредить прибор

Видео: как отрегулировать реле для насоса

Помимо первичной настройки при подключении реле к насосу, владельцу дома необходимо периодически проверять работу системы и корректировать настройки. Не реже, чем раз в три месяца специалисты рекомендуют полностью сливать воду из гидробака и проверять давление воздуха, подкачивая необходимое количество или стравливая излишки.

Подключение скважинного насоса без вспомогательного оборудования

Без блока управления, блока автоматики и прочего вспомогательного оборудования кабель электропитания насоса подключается в заранее установленную электрическую розетку с заземляющим контактом.

Заземление скважинного (погружного) насоса обязательно. Для непосредственного подключения заземления используется ГЗШ (главная заземляющая шина) дома, которая в свою очередь соединяется с существующим контуром заземления дома.

Для подвода электропитания к розетке насоса используется электрический кабель с заземляющей жилой. Напряжение питания погружного насоса 220 вольт.

Для электропитания насоса нужно выделить отдельную электрическую группу и защитить эту группу автоматом защиты. Номинал автомата защиты рассчитывается по электрической мощности насоса. Так для насосов до 3 000 Вт нужен автомат защиты на 10 Ампер, для насосов большей мощности понадобится автомат защиты в 16 Ампер.

Важно! Данное подключение нельзя рассматривать, как правильное. Оно лишь показывает общий принцип подключения скважинного насоса

Отсутствие автоматики в управлении работой насоса приведет к его неисправностям при пропадании воды (сухом ходе) в системе подачи.

Пример комплектации насосной станции с насосом «Малыш».

Для автоматической насосной станции потребуются (минимальная комплектация):

— насос Малыш 750 р.

— шланг 3/4″ дюйма армированный, на давление до 6-8 атм.(для соединения насоса в колодце с гидроаккумулятором в доме и далее до точки разбора воды)

— фильтр грубой очистки 50р.

— гидроаккумулятор, емкость мин.20 л– около 1000 руб.

— обратный клапан 3/4 дюйма ( ставится перед гидроаккумулятором) 100р.

— манометр на 6 атм. 160 р.

— реле давления модели РДМ 5 цена ок.500р.

— штуцер с 5 сосками (пятерник) для соединения всего хозяйства между собой.

— хомуты для закрепления шлангов, прокладки уплотнительные, лен для уплотнения резьбы.

Монтируется система водоснабжения следующим образом. Гидробак с системой автоматики устанавливается в сарае или в доме и соединяется с насосом в колодце шлангом и электропроводкой. От гидробака по трубе вода подается потребителям. А теперь подробнее. Собираем узел автоматики: к реле давления подсоединяем два электропровода с вилками, на пятерник наворачиваем фильтр, манометр, реле давления и всю конструкцию вворачиваем в гидроаккумулятор. К фильтру подключаем обратный клапан с направлением потока в сторону гидробака.

Насос «Малыш» соединяем гибким шлангом с обратным клапаном. От пятерника на гидроаккумуляторе ведем трубу или шланг к потребитедю. С гидравликой все, теперь электрика. Устанавливаем две розетки для системы управления насосом – одну в колодце и к ней подключаем вилку насоса, вторую в сарае или в доме, где стоит гидроаккумулятор с автоматикой и к ней подключаем вилку выходного напряжения реле давления. Устанавливаем еще одну розетку рядом с гидроаккумулятором, поключаем к ней 220 в, опускаем в колодец насос и включаем вторую вилку реле давления в сеть. ВСЁ. Водоснабжение дачи готово! Насос работает и подает воду в бак с системой автоматики. Как только давление в баке достигнет установленного, реле сработает и выключит насос. Максимальное и минимальное давление в системе регулируется реле давления.

Назначение прибора

Некоторые насосные станции не укомплектовываются автоматическими устройствами для контроля и регулировки работы насоса. Однако для работы системы водоснабжения в автономном режиме необходимо, чтобы запуск и остановка насосного оборудования происходили автоматически, ведь осуществление этих действий вручную требует постоянного наблюдения за системой, что не позволит вам заниматься своими делами.

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Оптимальный контроль над работой насосной станции обеспечит реле. Этот прибор выполнен в виде блока управления в пластиковом корпусе. Внутри него установлены две пружины, которые регулируют верхний и нижний предел давления в параметрах отключения и включения насоса.

Реле подключается к гидроаккумулятору – накопительному баку с воздухом и водой в резиновой груше. Поскольку резиновая груша с водой находится внутри полости с воздухом, стенки груши выполняют функции мембраны. В рабочем состоянии вода в груше растягивает стенки мембраны и давит на воздух в камере, чем создаёт определённое давление. При расходовании воды объём груши уменьшается, и давление воздуха в камере также снижается. В момент достижения определённого давления, установленного на реле, происходит срабатывание датчика, проводящее к замыканию контактов и запуску насоса.  Набирание воды в ёмкость происходит до тех пор, пока давление не поднимется до установленного на реле максимума. В итоге контакты размыкаются и насос отключается.

Обзор популярных моделей

Реле давления бывают двух видов: механические и электронные, последние намного дороже и редко применяются. На рынке представлен широкий ассортимент приборов от отечественного и зарубежного производителя, облегчающий выбор необходимой модели.

РДМ-5 Джилекс (15 у. е.) — наиболее популярная качественная модель от отечественного производителя.

 РДМ-5

Характеристики

  • диапазон: 1,0 — 4,6 атм.;
  • минимальный перепад: 1 атм.;
  • рабочий ток: максимум 10 А.;
  • класс защиты: IP 44;
  • заводские настройки: 1,4 атм. и 2,8 атм.

Genebre 3781 1/4″ (10 у.е.) — бюджетная модель испанского производства.

Genebre 3781 1/4″

Характеристики

  • материал корпуса: пластик;
  • давление: верхнее 10 атм.;
  • соединение: резьбовое 1.4дюйма;
  • вес: 0,4 кг.

Italtecnica PM/5-3W (13 у.е.) — недорогое устройство итальянского производителя со встроенным манометром.

Italtecnica PM/5-3W

Характеристики

  • максимальный ток: 12А;
  • рабочее давление: максимум 5 атм.;
  • нижнее: диапазон регулировки 1 — 2,5 атм.;
  • верхнее: диапазон 1,8 — 4,5 атм.

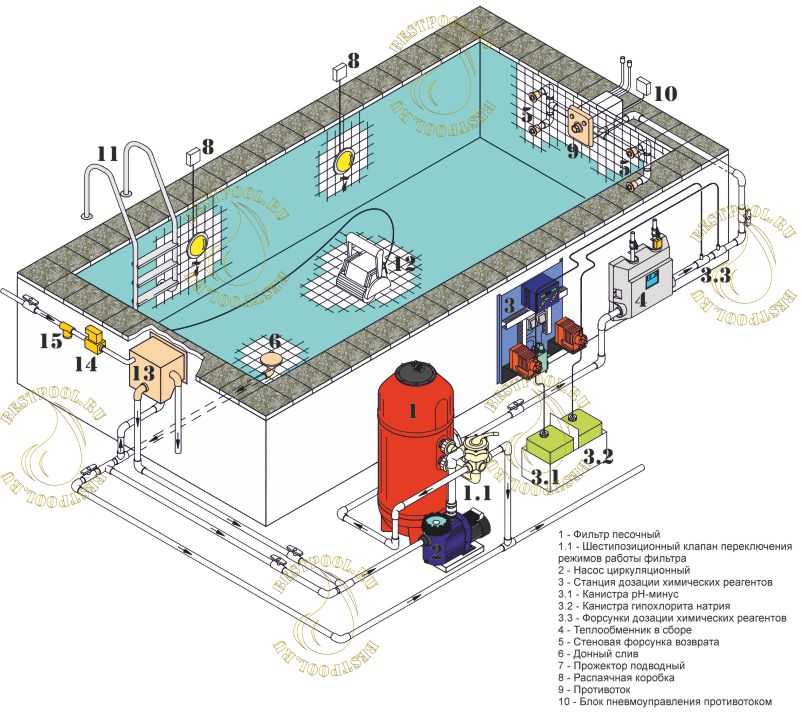

Какие действия предполагает обвязка бассейна?

При его невыполнении монтаж оборудования специалистами фирмы не производится.

Отправка сообщения


Вода омывает змеевик снаружи и нагревается. Насосы для разборных каркасов. Так как трубы, провода, все элементы монтируются в бетон из которого заливается чаша. На выходе из фильтра вода очищена до мельчайших частиц, и направляется обратно в чашу.

Сечение нулевого защитного проводка должно быть равно сечению фазных проводков, но в любом случае не должно быть менее 2,5 мм2 по меди по условию механической прочности. Климат в закрытом бассейне В помещении, где расположен бассейн, непременно будет постоянно высокая влажность, что со временем может негативно сказаться на отделке. Тем самым создается течение. В зависимости от объема чаши их равномерно распределяют по периметру. Фильтры насосов различают песочного и картриджного типа.

Для больших бассейнов надувного и каркасного типа достаточно одного насоса

Важно, не только правильно подобрать ее по размеру, но учесть, из какого материала она сделана, а также какой способ монтажа предполагается. Виды фильтров для бассейна Песчаные фильтры.

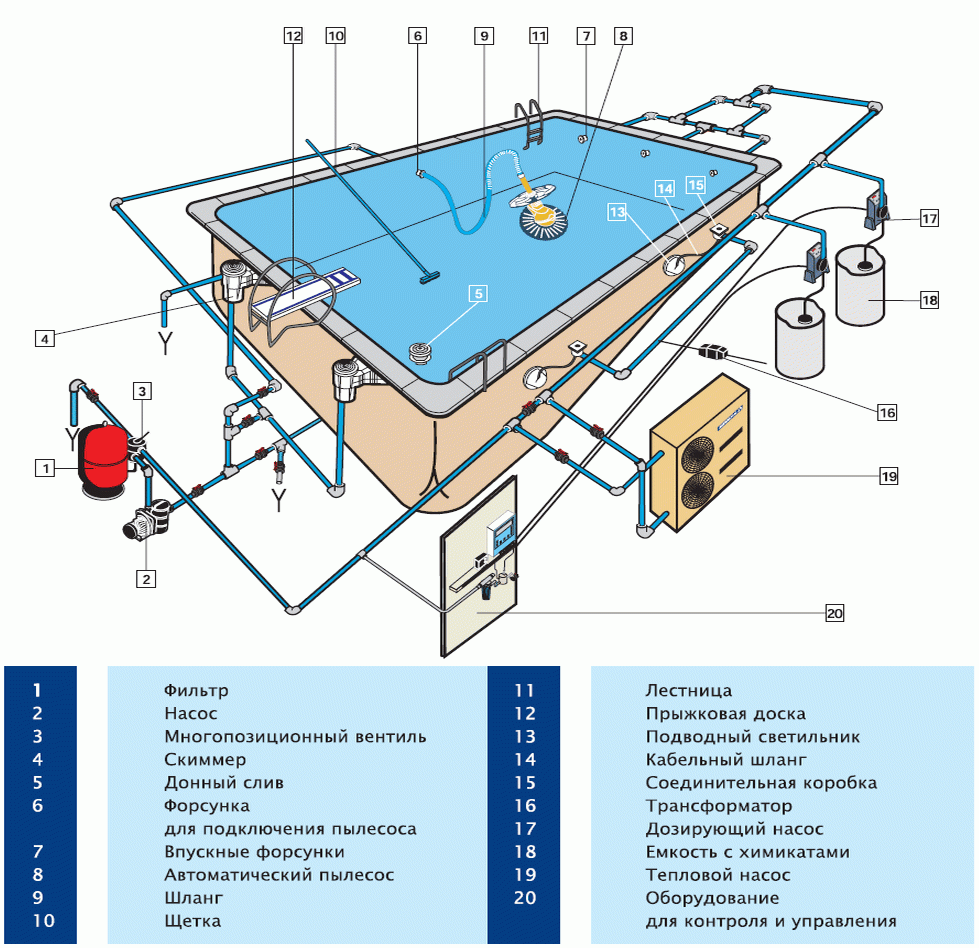

Бассейн часть 9 (обвязка оборудования)

Условия управления насосом

Простой способ добиться циркуляции воды в контуре — установить насос в разрыв обратного трубопровода и включить постоянно.

Внимание!!!
При выборе насоса для циркуляции в многоэтажном частном доме необходимо учитывать напор воды который он способен создать.

Минус этого способа в том, что изначальная экономия через два, три года перерастет в постоянную переплату по счетам за электричество. Гораздо разумнее включать циркуляцию только тогда, когда она требуется.

Ситуации когда работающий насос не нужен:

  • Ночью все спят и нет надобности в сиюминутной горячей воде, но, например, если человек сходил в туалет, то логично, что после этого он пойдет мыть руки и вода уже необходима.
  • Вода в трубопроводе уже горячая, в этом случае работа циркуляционного насоса не требуется.
  • Также можно выключать насос, если долгое время нет движений в доме.

Это задачи уже не по силам насосам со стандартными функциями, зато запрограммировать контроллер Arduino для осуществления этой задумки вполне возможно.

Еще вариант разумной экономии это заставить насос работать с определенной периодичностью в связи с тем, что вода в трубах остывает не сразу, а спустя какое-то время. Все это по силам Ардуино.

Проектирование электрооборудования бассейна.

Нарушение целостности бетонного основания приведет в дальнейшем к его разрушению.

Ультрафиолетовая дезинфекция. В качестве основных методов могут быть использованы: хлорирование, бромирование, озонирование, а также ультрафиолетовое излучение. На первый взгляд это простое устройство, но оно выполняет важную роль.

Тут надо сделать оговорку: чашу обвязывают когда она обходная или в случае с композитными бассейнами, когда чаша бассейна установлена на свое место перед отсыпкой песком. Его мощность зависит еще и от температуры воды, которая поддерживается в бассейне.

Но его работа возможна только в случае, если дом имеет централизованное отопление. Можно использовать светодиодную ленту, которая не подключается к сети.

Немаловажное значение имеет и правильный выбор фильтра. Электронагреватель для бассейна Работает по принципу чайника, когда нагревательный элемент контактирует непосредственно с водой

Надеемся, что статья для вас оказалась крайне полезной. И если это так, то вы можете почитать другие статьи на нашем сайте и узнать много полезного по уходу за бассейном. Эти приспособления предназначены для грубой очистки воды с верхнего слоя. Аква-развлечения Для развлечений в бассейне, которые будут одинаково интересны детям и взрослым, существует специальное оборудование. На выходе из фильтра вода очищена до мельчайших частиц, и направляется обратно в чашу.

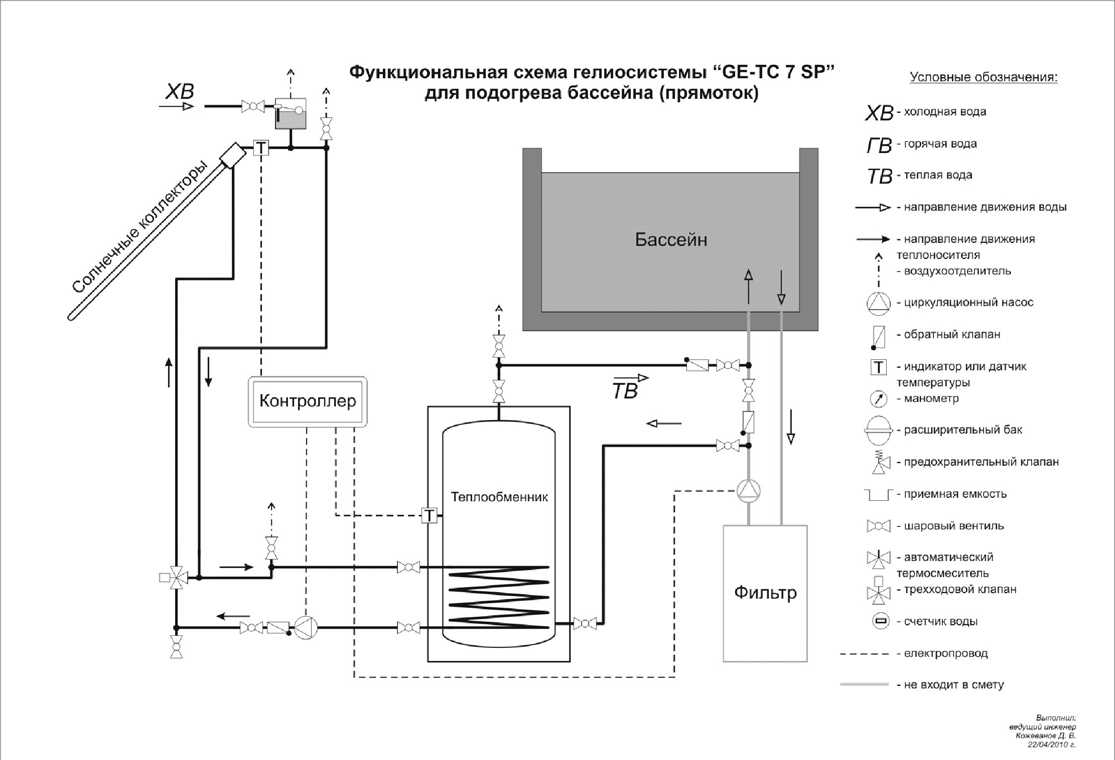

Теплообменник Он функционирует за счет отопления дома по принципу батареи. Если бассейн находится под открытым небом, — несмотря на все возможные ухищрения, туда могут попасть трава или листья. Они гарантируют более качественную и эффективную очистку воды от крупного мусора. Управление оборудованием бассейна Установка нагревателей воды Сливают воду через форсунки.

Современные насосы для бассейнов комплектуются очистительными фильтрами: песочными;. Они бывают двух видов основная, которая крепиться и к борту и к полу чаши и дополнительная, которая фиксируется только к борту бассейна. Для их очистки идеально подходят специальные пылесосы.
Пылесос для бассейна своими руками.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
