Главное приспособление споттера
Схема устройства пистолета для сварки.

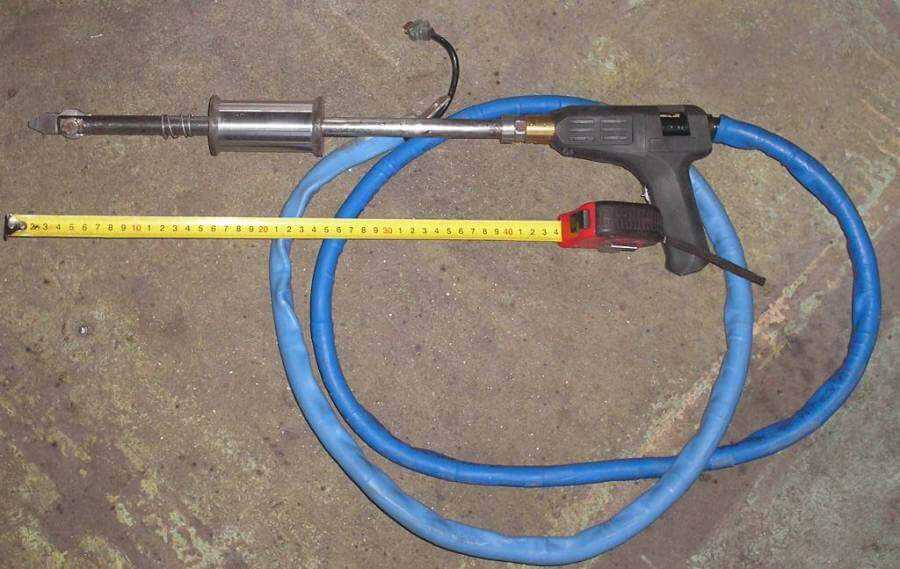

Основным приспособлением споттера является сварочный пистолет. Для постоянной работы желательно использовать устройство производственного изготовления. Его можно изготовить самостоятельно из строительного клеевого пистолета или использовать устройство от полуавтоматической сварки. Из гетинакса или текстолита нужно вырезать две одинаковые по размерам и форме части толщиной в 12 — 14 мм. В одной из частей в вырезанном углублении нужно установить кронштейн 3 для крепления сварочного электрода, при желании — лампочку 8 и с кнопкой 4 «Подсветка» и переключатель «Импульс».
Кронштейн для крепления электрода нужно изготовить из медного материала с квадратным или прямоугольным сечением. В качестве сварочного электрода можно использовать пруток из меди толщиной в 8 — 10 мм. В конструкции пистолета желательно предусмотреть возможность смены электрода без разборки пистолета. Для подключения пистолета к споттеру можно использовать комбинацию из сварочного кабеля нужного сечения и 5-жильного контрольного кабеля с сечением жилы 0,75 — 1,0 мм2. Контрольный кабель подключается согласно схеме: три жилы — на переключатель «Импульс», две жилы — на лампочку подсветки и ее выключатель. Сварочный кабель необходимо тщательно зачистить и запаять в предусмотренное в кронштейне отверстие.
Стоимость этого приспособления составляет немалую сумму, не сравнимую с затратами времени и средств (при самостоятельном изготовлении). Процесс изготовления этого приспособления несложный. От пистолета нужно отрезать части, куда вставляется баллон с герметиком.
На оставшуюся крышку приварить три стойки из металлического прутка диаметром в 6-10 мм. На другие концы стоек следует приварить упорное кольцо из прутка такой же толщины диаметром примерно 100 мм. Кольцо желательно обмотать несколькими слоями изоляционной ленты или малярным скотчем, чтобы оно не приваривалось к выравниваемой поверхности. У штока необходимо обрезать изогнутую часть и упор. На место упора нужно приварить крепление для подсоединения кабеля от споттера, можно использовать болт с двумя гайками с резьбой М10. Второй конец штока нужно заточить на конус с диаметром на конце 3 мм. Затраты времени на изготовление такого приспособления составят около часа.
При работе со споттерами самодельного и промышленного изготовления нужно соблюдать меры безопасности. Чтобы напряжение от устройства не повредило автомобильное оборудование, необходимо отсоединить клеммы с аккумулятора.
Что такое споттер и можно ли его сделать своими руками
Споттер, выполненный своими руками, чаще всего используется для рихтовки авто и выравнивания вмятин на металле. Такое оборудование очень любят мастера на СТО, так как в процессе правки кузова нет необходимости демонтировать крыло или дверь автомобиля. Все работы можно провести непосредственно на внешней части обшивки. Особенно удобно работать прибором в тех местах, к которым подобраться сложно.
Сварка споттером не оставляет глубоких следов и после выравнивания легко удаляется болгаркой.
Дело в том, что нагрев и остывание в точке касания происходят настолько быстро, что металл не успевает окислиться и вступить в реакцию. Причем самодельные модели можно настроить таким образом, чтобы сила тока, и время воздействия можно было менять в зависимости то того, какой толщины металл необходимо обработать.
От корпуса аппарата исходит два кабеля: масса и рабочий провод с пистолетом. Пистолет — это то, чем оперирует сварщик в своих руках.
Технология работы следующая: Масса фиксируется на кузов автомобиля, с которого предварительно снят аккумулятор. Пистолет запускает подачу тока. После нажатия на курок происходит разряд, который плавит металл. Одномоментно, либо до этого этапа мастер обратным молотком выбивает небольшие «холмики», на которые споттером подается разряд. Они в последствии зачищаются, тем самым металл утолщается и получает необходимые форму и прочность.
К сведению! Действие споттера основано на таком физическом явлении, как токовое сопротивление. При этом применение привычных сварочных материалов (плавящихся электродов, сварочных проволок и других) не требуется.
Функциональность споттеров серийных моделей
Споттеры, выпускаемые серийно в производственных условиях, обладают целым рядом востребованных функций. Среди них:
- возможность приваривания ремонтных шайб;
- приваривание металлического электрода с последующим вытягиванием металла детали;
- использование аппарата в комплекте с электродами из графита, которые дают возможность выполнять осадку металла (нагрев и последующее охлаждение);
- простота в техническом обслуживании, удобство в эксплуатации;
- два режима для выполнения сварочных работ – постоянное включение (при таком режиме используется углеродный электрод) и кратковременное включение, которое можно регулировать по времени (такой режим применяется для приварки ремонтных шайб или металлического электрода);
- оснащенность системой принудительного охлаждения (в конструкции аппарата также предусмотрен термостат, в функции которого входит отключение споттера при его перегреве, а также его включение при охлаждении до требуемой температуры).
Одна из вариаций заводских споттеров и сопутствующих приспособлений различного назначения
Особенности применения споттера
Аппарат в работах по рихтовке применяют для:
- корректировки поверхности кузова без демонтажа;
- сварки кузовных элементов.
Особенно удобен и эффективен аппарат для воздействия на участки или детали машины со скрытым либо неудобным расположением. Споттер применяется при невозможности использовать альтернативные методы рихтовки из-за ограниченного доступа к повреждённой области.
Принцип работы инструмента сводится к нескольким основным этапам:
- Зачистка повреждённой области от лакокрасочного покрытия, шпаклёвки, остатков грунтовки и т. д.
- Приваривание особых деталей крепежа к деформированному участку.
- За фиксатор зацепляют инерционный молоток, им выравнивают металл.
Полезное свойство устройства – способность прогревать деталь. В процессе нагрева и остывания быстрее и эффективнее восстанавливается форма и жёсткость.
Иногда, когда возникает необходимость выполнить срочные работы по сварке, мастеру никак не обойтись без специального аппарата
Можно ли сделать споттер с заводскими характеристиками
Если правильно рассчитать параметры, выбрать надлежащие компоненты и качественно изготовить не только источник питания, но и инструментальные принадлежности, то самодельный споттер по своим функциональным возможностям ничем не будет отличаться от своего заводского собрата. При наличии некоторых радиолюбительских навыков блок питания и необходимые провода несложно изготовить своими руками. В качестве сварочного пистолета можно использовать любое изделие подходящей формы, конструкция которого позволяла бы укрепить на его концах резьбовые контакты и была бы удобна в работе.
Для пистолета и обратного молотка потребуются несколько деталей, которые лучше всего выточить на токарном станке. Часть наконечников-электродов может быть сделана своими руками с применением обычного слесарного инструмента, но некоторые все же лучше заказать или приобрести готовыми. Для того, чтобы работать самодельным аппаратом, могут потребоваться дополнительные приспособления (пуллеры, гребенки, штанги), которые также могут быть изготовлены самостоятельно. Расходные материалы для споттера (сварочные шайбы, шпильки, волнистая проволока, угольные электроды и пр.) стоят недорого и свободно продаются в специализированных магазинах.
Это интересно: Шовная (роликовая) контактная сварка — применение, схема, ГОСТ

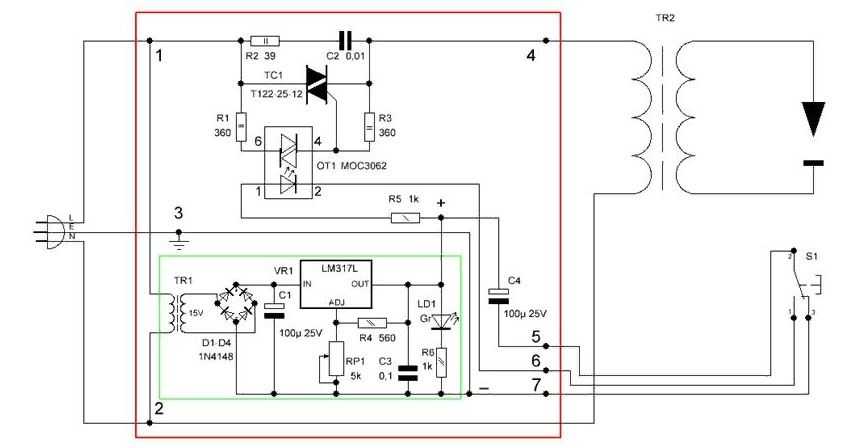

Рабочая схема споттера
Для корректной сборки инструмента необходимо разобраться в принципиальной схеме работы споттера.
Работает такая схема по следующему принципу: при включении споттера на трансформатор Т1 подается напряжение. Далее оно преобразуется и поступает с его вторичной обмотки на диодный мост. Затем проходит через замкнутые контакты переключателя «Импульс» на конденсатор С1, который начинает заряжаться. Поскольку тиристор в это время закрыт, электрический ток на сварочный трансформатор не поступает.
Принципиальная схема работы споттера
Чтобы запустить этот трансформатор и получить на его вторичной обмотке сварочный ток, необходимо изменить положение переключателя «Импульс», который отключит конденсатор С1 от зарядки и подключит его к цепи управления тиристором. Ток, образовавшийся в результате разряда конденсатора, предварительно проходит через сопротивление (R1), отвечающее за режимы работы аппарата, и поступает на управляющий электрод тиристора, что приводит к его открытию.
Алгоритм изготовления своими руками
Для успешного изготовления споттера нужно изучить особенности его конструкции, понимать основы функционирования сварочной техники. При таких условиях получится использовать подручные материалы, подходящие детали.
Инструменты и материалы
Работа данного агрегата сопровождается значительным повышением температуры, особенно на участках, расположенных после силового кабеля.
Для самостоятельной сборки аппарата понадобятся следующие детали:
- трансформатор, снижающий напряжение до 12 вольт через реле;
- тиристор 200 вольт;
- реле 30 ампер;
- диодный мост;
- специальные кнопки для управления и контроля;
- контакты для подключения провода к сети 220 вольт.
Схема инверторного споттера
Благодаря высокой мощности и производительности, чертежи споттера из инвертора стали популярными в интернете. На их основе достаточно просто изготовить устройство своими руками. К сети аппарат подключается с помощью трансформатора и диодного моста.
Сборка
Чтобы получить данные характеристики:
- У сварочного аппарата нужно заменить вторичную обмотку трансформатора на шины сечением не меньше 160 квадратных миллиметров.
- Для выполнения работ понадобится помощник, также нужно приготовить молоток.
- Шины нужно тщательно заизолировать, используя три слоя качественных материалов, которые не проводят электрический ток, по краям – изоляционная лента, а внутри – бумажный скотч.
- На открытые зоны нужно устанавливать клепки.
Общая информация
Споттер — это сварочный аппарат, применяемый при кузовном ремонте. По своей сути споттер очень схож с точечной сваркой, однако внешне это два совершенно разных аппарата. У точечной сварки есть два металлических электрода, между которыми помещается листовой металл. В случае со споттером технология другая. Давайте рассмотрим ее подробнее.
У споттера есть два вывода: масса и провод с рабочим «пистолетом». Массу нужно присоединить к кузову авто (не забудьте заранее достать из машины аккумулятор). На конце «пистолета» есть специальный фиксатор, куда можно установить специальную насадку. При нажатии кнопки на рабочем «пистолете» начинается подача сварочного тока. В процессе место сварки начинает постепенно нагреваться. Сопротивление возрастает, и металл начинает плавиться в определенной зоне. При этом весь остальной кузов не перегревается. Происходит прихват металла, который затем можно вытянуть.
Объясним проще. Споттер нагревает не всю деталь, а только определенную точку (как в случае с точечной сваркой). Нагрев небольшой, чуть меньше температуры плавления металла. Крепежная насадка прижимается к поверхности металла и в момент сопротивления она надежно присоединяется, благодаря чему затем можно вытянуть ту же вмятину в обратную сторону. Позже насадку можно легко отсоединить от металла.
От точечной сварки здесь и нагрев, и усилие. Нагрев осуществляется аппаратом, а усилие — мастером, который прижимает насадку к металлу. Поэтому такой вид сварки называются не точечной, а сваркой сопротивлением.
Есть две разновидности споттеров: инверторные и трансфораторные. Трансформаторный споттер можно сделать в домашних условиях из трансфоратора. А вот инверторный споттер можно собрать только в заводских условиях. Поскольку при его конструировании используются сложные дорогостоящие компоненты.
Прибор для контактной сварки из сварочного аппарата
По аналогичной схеме работает прибор для контактной сварки. В нем не применяются дуговые электроды с углеродной добавкой. Процесс сварки основан на протекании больших токов в точке замыкания контактов сварочного пистолета.
Если у вас есть сварочный аппарат, изготовить на его основе контактную сварку не составит труда. Необходимо лишь собрать управляющий блок и сварочный контактный пистолет, который будет подключен к рабочим проводам вашего электроприбора.
Управляющий блок предназначен для оперативного подключения питающего напряжения на первичную обмотку рабочего трансформатора. Его можно собрать на мощном реле, тиристорной или симисторной схеме.
Обратите внимание
Главное условие – пусковая кнопка должна быть под рукой на контактном пистолете, и она не должна быть фиксируемой. В противном случае можно создать короткое замыкание вторичной обмотки, которое приведет к перегреву устройства.. Рабочее напряжение, подаваемое на кнопку – должно быть безопасным для оператора
Поскольку напряжение на электродах контактного пистолета не превышает несколько вольт – весь процесс сварки безопасен с электрической точки зрения. Потенциально можно лишь обжечься о горячий металл
Рабочее напряжение, подаваемое на кнопку – должно быть безопасным для оператора. Поскольку напряжение на электродах контактного пистолета не превышает несколько вольт – весь процесс сварки безопасен с электрической точки зрения. Потенциально можно лишь обжечься о горячий металл.
Вся конструкция контактного пистолета должна приводиться в разомкнутое и отключенное состояние под действием пружин. То есть, как только вы отпустили ручки клещей – электроды сразу будут обесточены и отведены из пятна сварки.
Пистолет можно изготовить в любой компоновке, главное – удобство и безопасность использования. В качестве примера – заводское устройство.
Контакты должны быть медными или латунными, иначе они будут привариваться к обрабатываемой поверхности. Толщина (диаметр) 5-15 мм. Поскольку электроды изнашиваются – необходимо предусмотреть возможность замены.
ВАЖНО! Необходимо помнить, что обычный сварочный аппарат, приспособленный для точечной сварки – работает в нестандартных для его конструкции режимах.
Поэтому надо следить за возможным перегревом трансформатора, и при необходимости делать перерывы в работе.
Основные компоненты споттера
Главные комплектующими оборудования являются:
- пуллер;
- диодный мост;
- реле – на 30 А;
- инопуллер (обратный молоток);
- трансформатор – 1500 А;
- контактор – 220 В;
- блок управления с тиристором – 200 В.
Корпус
Устройство должно отличаться функциональностью и удобством. Размер выбирается индивидуально. Необходимо правильно разместить управляющие элементы. Желательно сделать обработку поверхности диэлектрическим материалом.
Корпус может изготавливаться из таких материалов, как: пластик, металл, дерево. Можно использовать:
- Короб из металла старого оборудования, который подходит по габаритам.
- Оцинкованный тонкий жестяной лист или с порошковой окраской.
- Системный блок для ПК. Отличается удобством, поскольку доступно для установки кулеры и микросхемы. В целях защиты можно применять короб из дерева, имеющий откидную крышку.
Для крепежа используют заклепки и саморезы.
Источник питания
Трансформатор с диодным мостом, собирающимся на диодах Д226Б – главные составляющие блока питания. Они заряжают конденсатор(С1), способствующий открытию тиристора, который расположен в диагональной части моста. Регулировка длительности напряжения происходит резистором (R1).
Любой блок питания способный дать 10 В, можно использовать для агрегата.
Кабели питания
Выбор кабелей делается с учетом правильно подобранного сечения. Схема расчета: на 1 мм2 – 10 А. Длина для массы не должна быть больше 1,5 м, для рабочей – 2,5 м. Если не учитывать указанные параметры, то сварочные действия будут выполнены не качественно.
Кончики проводов закрепляются соединительными элементами. Для этого могут применяться клеммы, используемые в резьбовых соединениях. А также специальные устройства, обеспечивающие скорость соединения на агрегате и пистолете, например, крокодил.
Схема управления
Чтобы правильно осуществить сборку аппарата, следует ознакомиться со схемой агрегата:
- при подключении, на устройство подается напряжение;
- ток, преобразовываясь, направляется на диодный мост;
- далее попадает на конденсатор и заряжает;
- изменяется положение переключателя;
- отключается от зарядного устройства конденсатор;
- напряжение переходит на цепь тиристора и способствует открытию;
- электрический импульс поступает на аппарат;
- образуется сильное напряжение с помощью вторичной обработки;
- после окончательно разряжения конденсатора, тиристор закрывается;
- магнитная цепь агрегата возвращается в первоначальное состояние.
Для повторного заряжения конденсатора, требуется изменение положения переключателя.
Сварочный пистолет
Считается главным приспособлением споттера. Должен обладать конструкцией, позволяющей без разборки осуществить замену электрода. Последний желательно изготовить из меди, имеющий диаметр 8-10 мм.
Чтобы самостоятельным образом изготовить пистолет, следует воспользоваться следующими устройствами:
- неработающая дрель, с удаленной внутренней частью;
- полуавтоматическое сварочное оборудование (рабочая часть);
- клеевой пистолет для монтажных работ.
В качестве дополнительных оснащений применяют штангу и утяжелитель.
Для подключения к агрегату, применяется комбинация из 5-жильного провода с соответствующим сечением.
Оснастка
Чтобы изготовить споттер, понадобятся следующие материалы:
- зажим;
- крепеж;
- кабель(3 м);
- лист из металла;
- уголок 20*20 каркаса;
- кабель питания;
- резистор переменный (100 Ом);
- текстолитовая плата (6 мм);
- рукоятка для пистолета;
- кабели для обмотки (от 70 мм2) – возможна замена на шины из меди или алюминия с необходимым сечением;
- стержень из латуни (диаметр 16 мм, длина 250-300 мм);
- заготовка из латуни (диаметр 60 мм, длина 100 мм).
Виды споттеров и их цена
Аппарат точечной сварки по конструкции может относится только к одной из двух групп:
Инверторные
Балгодаря преобразователю, позволяющему получать энергию от любого напряжения, эти модели используют для выполнения многозадачных работ.
Они обладают компактными размерами, обеспечивают высокое качество сварки, так как в процессе работы отсутствует падение силы тока.
Цена – от 25 тыс. рублей.
Трансформаторные
Питаются от электросети переменного тока, предназначены для выполнения простых операций.
Самыми широкими возможностями тут обладают модели, работающие от трех фаз питания, за счет повышенной мощности.
Среди недостатков следует отметить тот факт, что подобные модели не способны работать с оцинкованными поверхностями.
Цена – около 15 тыс. рублей.
Некоторые народные умельцы используют так называемый аккумуляторный споттер, который состоит непосредственно из аккумулятора и втягивающего реле.
Этот самодельный аппарат обойдется значительно дешевле заводских вариантов любого плана, при работе не требует подключения к сети, но естественно имеет серьезные недостатки:
- Непродолжительное время работы, необходимость заряжать АКБ.
- Отсутствие временного реле.
- Отсутствие возможности регулировать основные рабочие параметры, вроде силы тока.
Аппараты для точечной контактной сварки можно разделить еще на 2 группы, в зависимости от типа материала, с которыми они способны работать:
Предназначены для рихтовки обычных стальных кузовов.
Многофункциональные
По количеству выполняемых типов работ существуют действительно многофункциональные споттеры, способные не только выравнивать поверхности, но и производить точечную сварку, а также пайку металла угольными электродами.
Кстати говоря, сварочный споттер по способу формирования сварочной точки бывает:
- Для односторонней точечной сварки посредством специального электрода.
- Для двухсторонней точечной сварки специальными клещами с ручным или пневматическим приводом.
Мини-споттер
Кроме полноценных сварочных установок весом более 10 кг в продаже можно встретить мини-споттер для односторонней сварки и выравнивания поверхностей с максимальным сварочным током около 1,5 тыс. ампер и весом всего 4 – 5 кг.
Поставляются подобные портативные варианты в удобных кейсах, размерами сравнимы с паяльником пистолетного типа, а их стоимость в среднем составляет 20 — 40 тыс. рублей.
Как сделать споттер?
Прежде чем начать собирать споттер своими руками, необходимо применить профилактические меры при работе с током — под ногами в обязательном порядке должен находиться резиновый коврик, а все правила безопасности при работе с электроприборами должны скрупулезно соблюдаться.
Необходимые материалы
Для того чтобы сделать споттер своими руками из инвертора, понадобятся:
- привод на 12 вольт, обеспечивающий кнопочное управление реле (можно применить подходящий трансформатор от старой техники);
- тиристор, рассчитанный на напряжение 200 вольт;
- реле (30 Ампер);
- диодный мостик;
- контактная группа на 220 вольт;
- любая подходящая кнопка для управления.
Отличной основой для самодельного споттера может стать сварочный полуавтомат.
Сборка
Как сделать споттер из сварочного устройства? Очень важно изменить первоначальную конфигурацию так, чтобы на выходе споттер из инвертора обладал силой тока в 1500 Ампер
Процесс сборки состоит из следующих этапов:
- С аппарата снимают вторичный слой (как правило, их два).
- Рассчитать, сколько витков потребуется на 1 вольт. Для этого мотаем медную проволоку на первичную обмотку, после чего замеряют показатель вольт и полученную цифру делим на количество витков.
- Из вторичной обмотки делается шина. При этом сечение данного элемента должно быть равно или даже больше 16 миллиметров, а напряжение – 6 вольт. Если сечение имеет меньший диаметр, то делим шину на несколько частей, после чего закрепляем все составные скотчем.
- Понадобятся две шины с изоляционной обмоткой. Изоляция должна проводится постепенно в следующей последовательности: слой изоленты – слой скотча – слой изоленты. Допускается установка клепок на открытых краях.
- Полученные шины наматываем на трансформатор. Поскольку эта процедура достаточно сложен, то тем, кто никогда не наматывал подобные элементы, понадобится посторонняя помощь и дополнительные инструменты, например молоток. Трансформатор и первичная обмотка не обязательно должны быть скреплены «намертво», достаточно просто не повредить шину и обеспечить ровную ее посадку.
- Измеряем мощность. При ее соответствии нужным параметрам процесс изготовления споттера близится к концу. Если же обнаружены отклонения, то можно попробовать изменить подключение проводов к первичной обмотке.

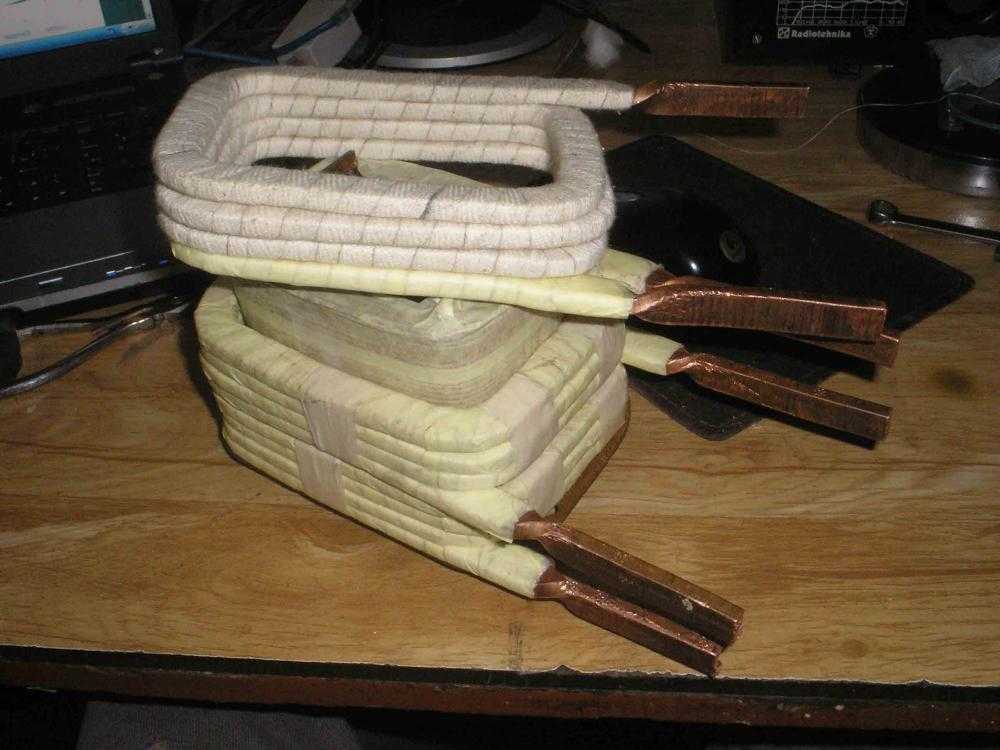

Изготовление трансформатора

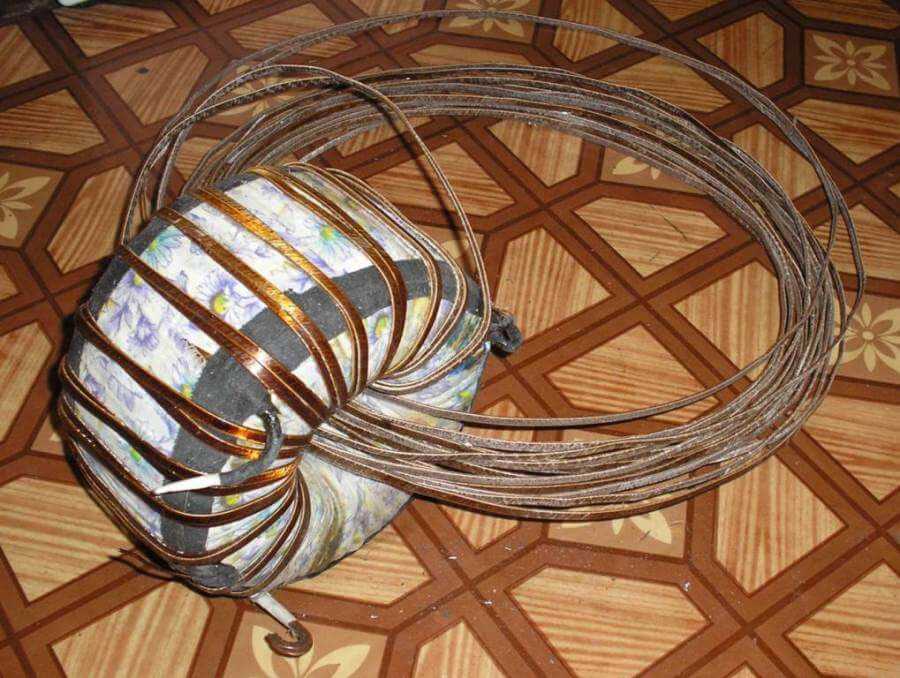

Одной из важнейших деталей самодельного точечного сварочного приспособления является трансформатор. Его изготовление считается самым трудоемким процессом.
Ее можно производить на кольцевом или же ш-образном железе алюминиевым или медным проводом. Между намотанной проволокой делается многослойная изоляция из трансформаторной бумаги или лакоткани. Для обеспечения оптимальной надежности бумага пропитывается парафином.
Изготовление стаддера
Сварочный пистолет можно сделать из полуавтомата, внеся некоторые изменения. Внутри полуавтомата крепится ось из латуни, а клещи изготавливаются из трубы диаметром 2×2 см. Проводник, соединяющий пистолет и трансформатор, должен иметь сечение большее, чем сечение шины или же равное.
Продуктивность работы прибора зависит и от параметров проводов – чем короче и толще они будут, тем эффективнее будет функционировать агрегат.
Технические характеристики
Обратный молоток для кузовного ремонта, изготовленный из инвертора, имеет ряд особенностей. Технические характеристики у разных моделей могут отличаться, но функции и назначения у них похожи.
И у самодельного, и заводского устройства, которое имеет промышленное назначение, есть свои важные функции:
- крепление шайб к поверхности с помощью споттера;
- сварка происходит точечно с помощью электрода, который и вытягивает поверхность автомобиля;
- наличие возможности прогревания деталей, их выравнивание и охлаждение;
- простая конструкция аппарата делает его удобным в использовании;
- два режима работы — один кратковременный с регуляцией времени, а второй постоянный;
- наличие автоматической системы регулировки температуры, которая заключается в отключении прибора и охлаждении детали при высокой температуре, а также включении сварки при необходимости.
Технические характеристики самодельного устройства следующие:
- наличие напряжения в сети 220 вольт для соответствующей работы аппарата;
- частота работы 50 Гц.;
- максимальная мощность 10 кВт;
- максимальный ток 1250 А;
- вторичная обмотка должна иметь максимальное напряжение 9 В ;
- установленное время до 1.1 секунды;
- два режима работы: один для точечной сварки с таймером, а второй постоянный, для обычной;
- при точечной сварке максимальная сила тока должна быть не более 15 процентов от максимальной при сварке металла;
- при угольной сварке максимальный процент не должен превышать 75%;
- игла споттера и его шайба должны иметь силу тяги от 100 килограмм для нормальной работы;
- размеры изделия 295х830х375 миллиметров;
- максимальный вес всего устройства — 31 килограмм.
Устройство споттера
Существует немало схем, на которых показано, как сделать споттер. Вот одна из них:
Схема самодельного споттера
Устройство самого простого споттера, составленного из сварочного прибора, таково:
- трансформатор для сварки;
- тиристор, предназначенный для работы с напряжением 200 В;
- привод на 12 В. В качестве него можно использовать трансформатор от некоторых видов старой техники;
- реле 30 А;
- диодный мост;
- кнопка (к ней особые требования не выдвигаются);
- контактор на 220 В.
Для вашего будущего устройства для точечной сварки важно, чтобы на выходе у техники была сила тока от 1500 А. Принцип работы по сборке следующий:
- снимите с техники вторичный слой;
- посчитайте, сколько требуется витков на 1 В. Для этого вам понадобится обвернуть проволоку из меди на первичную обмотку. После этого замерьте количество вольт, а полученные данные поделите на количество проволочных витков. Так вы получите количество необходимых витков на 1 В напряжения;
- соорудите шину из вторичной обмотки техники. Сечение шины должно быть больше или равно 16 мм, а напряжение – 6 В. Если у вас получилось сечение с меньшим диаметром, поделите его на составные части, а затем скрепите при помощи скотча;
- вам потребуется 2 шины, на которых будет находиться изоляционная обмотка. Проводите изоляцию последовательно: наносите слой изоленты, после — скотча, а потом — снова изоленты;
Обмотка вторички
- шины, которые получились у вас в процессе работы, намотайте на трансформатор. Для этого вы можете воспользоваться дополнительным инструментарием или прибегнуть к посторонней помощи. Необязательно плотно скреплять первичную обмотку с трансформатором — достаточно ровной посадки шины;
- измерьте мощность: если она соответствует нужным параметрам, вы уже почти закончили делать споттер своими руками. Если мощность не достигает нормы, измените подключение проводов к первичной обмотке.
Далее вам потребуется изготовить сварочный пистолет. Основой для него может стать сварочный полуавтомат, однако он требует изготовления для него дополнительных крепежей к рихтовочному прибору. Внутри сварочного полуавтомата фиксируется латунная ось (М10).
Сварочный пистолет
Для клещей сойдет обычная труба с размерами 20х20 мм. Проводник, при помощи которого соединяется пистолет с трансформатором, обязан быть снабженным сечением, равным или большим сечения шины. Чем короче и толще у вашего прибора будут провода, тем эффективнее он будет работать.
