Прозвонка электропроводки

Типы оборудования для поиска скрытой проводки

Приборы для определения скрытой электропроводки имеют специальное «торговое название» – «детекторы металла и скрытой проводки». Действие детектора основано на способности материалов влиять на электромагнитное поле, излучаемое прибором, и распознавании этих влияний.

По регистрируемым изменениям поля прибор распознает не только металлы (ферромагнитные или цветные), но и дерево, и даже полость внутри монолита. Точность поиска спрятанных под однородным материалом предметов (в том числе и проводки) зависит от качества электронной «начинки» прибора.

Самые простые (и соответственно меньше стоящие) электростатические детекторы способны обнаружить провода, глубоко спрятанные в стенах (до 6 см), но только если провод находится под напряжением.

Точность определения места залегания проводки достаточно высока (до 1 см от оси провода). Большой недостаток приборов в неспособности работать с сырыми и металлическими поверхностями (мокрые или покрытые металлом стены).

В квартире с сухими стенами прибор будет отлично определять местоположение проводов, но для работы в гараже или в подсобных (дворовых) постройках не подойдет.

Электромагнитные детекторы очень точно определяют место и глубину залегания провода независимо от влажности стен или металлических препятствий, но только если провод находится под напряжением и к нему подключен электроприбор мощностью более 1 кВт.

Металлодетекторы используются в поиске не только проводов, но и любых металлических предметов, скрытых внутри однородных сред. Точно откалиброванное оборудование может определить тип металла (черный или цветной), но не ответит на вопрос, провод ли это и находится ли он под напряжением.

Высокотехнологичный индикатор для поиска скрытой проводки может выявить инородные тела или изменения среды (пустоты или напряжения), которые также влияют на электромагнитное поле прибора, как и металлы, хотя и в меньшей степени.

Высокочувствительный детектор поможет найти внутри стены деревянный каркас или пластиковую трубу, определит размер предмета и глубину залегания.

Полезность «металлоискателя» очевидна, если ремонт проводится в полностью обесточенных помещениях: он поможет составить точную карту проводки, обнаружит все гвозди и арматуру, укажет на пустоты в кирпиче и бетоне.

Наиболее эффективен комбинированный прибор для поиска скрытой проводки, в котором объединены все три функции.

Сложение показателей металлоискателя и электростатического детектора укажет, что находящийся под слоем штукатурки предмет является именно проводом, а не куском арматуры.

А если стена влажная, и электростатика «не действует», выручит электромагнитный способ поиска.

Лучшие недорогие детекторы скрытой проводки

Из 9 востребованных моделей бюджетных индикаторов скрытой проводки были выделены 3 самые популярные. Основанием для их выбора послужили положительные отзывы, надежность, доступность и узнаваемость сканеров.

DSL-8220S

Детектор DSL-8220S – это простое и надёжное устройство, позволяющее найти фазный проводник на глубине до 20 мм. Прибор имеет водозащитный корпус и оснащён звуковым и световым индикаторами обнаружения, что позволяет своевременно реагировать на находку. Для более точного результата предусмотрена возможность ручной регулировки чувствительности. Основной зоной сканера является вся передняя торцевая часть корпуса. Сигнализатор достаточно долго функционирует от батарейки типа «Крона». Схема его работы предполагает, что в качестве антенны используется корпус прибора.

Достоинства

• Лёгкий и компактный, размеры – 195x50x20 мм;
• Простой в управлении;
• «Видит» предметы под штукатуркой, деревом, пластиком, кирпичом;
• Доступная стоимость;
• Обнаруживает кабеля разных типов – антенные, телефонные, электросети.

Недостатки

При частом использовании сбивается в показателях и требует калибровки.

Прибор «DSL-8220S» производится и в Китае, и в РФ. Большинство пользователей хорошо отзываются именно о моделях российской сборки, и рекомендуют приобретать только их. Также во время эксплуатации сканера замечено, что его чувствительность выше, если провода не находятся под напряжением.

MS8902B Mastech

Индикатор MS8902B – это компактное устройство, которое легко помещается в карман куртки или рубашки. Прибор помогает быстро и точно найти скрытую проводку в различных типах материалов (бетон, кирпич, гипсокартон) и определить в ней кабеля с переменным напряжением от 12 до 600 В. Устройство также можно использовать в качестве узконаправленного металлоискателя, но глубина определения тут уменьшается до 2.5 см. Сканер имеет хорошую чувствительность, которую можно регулировать. При ее уменьшении без проблем определяется фаза и ноль в розетке.

Достоинства

• Лёгкий и компактный, сделан в форме фломастера;
• Простой в использовании;
• Многофункциональный;
• Два режим работы;
• Находит обесточенную проводку;
• Большой диапазон поиска;
• Доступная стоимость.

Недостатки

• Настройки не сохраняются после выключения тестера;
• Не предназначен для использования в профессиональных целях.

Прибор для поиска электропроводки MS8902B отлично зарекомендовал себя как простое и многофункциональное устройство, предназначенное для домашнего использования. Однако опытные пользователи отмечают, что данный детектор не предназначен для поиска обрыва в проводах, так как сигнал сканера наводится на остальные кабеля и звенит вся «коса» проверяемой электропроводки.

Duwi 26032 5

…Протестировав прибор Duwi 26032 5, мы убедились в его возможности находить в стене обычные провода, кабеля под напряжением и даже арматуру. Несколько разочаровал небольшой диапазон поиска до 15 мм. Но в целом устройство вполне может предупредить удар током во время ремонтных работ и полностью оправдывает потраченные на него средства…
Мнение эксперта

Тестер Duwi 26032 5 – малогабаритное устройство, с помощью которого можно определить месторасположение скрытых конструкций из чёрного и цветного металла и электропроводку. Данный детектор актуален при ее расположении на глубине до 30 мм и она должна находиться под напряжением. Для поиска не запитанных элементов сети тут есть режим металлоискателя, но в этом случае глубина уменьшается до 24 мм. Устройство оснащено регулятором уровня чувствительности, при обнаружении подаётся как звуковой, так и световой сигнал.

Достоинства

• Удобный, хорошо держать в руке;
• Широкий диапазон применения;
• Вес в 0.2 кг;
• Долго работает от одной батарейки;
• Прост в использовании;
• Недорогой.

Недостатки

Небольшая площадь поиска.

Как устранить обрыв фазного и нулевого проводов

После нахождения точки обрыва электропровода и определения типа повреждения (фаза или ноль), следует перейти к ремонту обрыва.

В соответствии с правилами устройства электроустановок соединять жилы скруткой при прокладывании электропровода строго запрещается. При соединении проводников проводки в стене это правило беспрекословно должно выполняться!

Перебитый провод лучше всего заменить весь от распределительной коробки до места его крепления, если это целесообразно в каждом отдельном случае.

Если поврежденные проводники короткие, то соединить их можно клеммными колодками. Но тогда для этой колодки необходимо установить распределительную коробку.

Чтобы отремонтировать неисправность фазового провода, необходимо произвести следующие манипуляции:

Для начала нужно обесточить фазный провод.
Очистить поверхность, снять с участка стены штукатурку либо другие отделочные материалы, освободив зону для работы в радиусе не менее 15 см от точки поломки.
Отсоединить от сети поврежденную жилу, не повредив изоляцию на других кабелях.
Если провод медный, то соединение необходимо произвести при помощи пайки, которая обеспечит такую контактность провода, которую имеет неповрежденный провод. Для этого нужно взять дополнительную часть такого же материала, из которого выполняется перемычка.
Предварительно на жилу поврежденного кабеля необходимо надеть поливинилхлоридную или термоусадочную трубку

Концы перемычки соединяют с концами поврежденного провода, далее соединения спаиваются.
Отремонтированное место следует накрепко зафиксировать изоляционной лентой, после чего на нее осторожно насовывается трубка, одетая на провод. Это сохранит герметичность крепежа.
Место спаивания позволительно закрыть штукатуркой, устанавливать дополнительную распределительную коробку не требуется.Для нагревания паяльника при отсутствии напряжения, можно подключить его через удлинитель от соседей или от распределительного щитка в подъезде.

Провода из алюминия довольно сложно поддаются пайке, поэтому для этого процесса следует взять специальный флюс для пайки алюминия и соответствующий припой.

Иногда для соединения обрыва алюминиевого провода целесообразнее использование механического способа.

С концов провода сначала снимается изоляция на 15 мм для дальнейшего образования из оголенных проводов колечек. Из алюминиевого провода подготавливается вставка с таким сечением, как у электропроводки или немного большим. При помощи шайбы гровер собирается соединение: на винт надевается гровер, далее обычная шайба, следом кольца проводов, снова простая шайба и завершает гайка. Соединение покрывается изолентой и закрывается трубкой с изоляционного материала.

Такое соединение гарантирует отменную работу проводки при условии не превышения допустимой нагрузки.

Также надежным способом соединения будет клемма WAGO, после установки которой ее требуется обмотать изолентой и покрыть герметиком.

Кабели также можно соединить при помощи ответвительной коробки. Для этого с поврежденного провода необходимо убрать изоляцию, далее его концы разветвить в разные стороны. После этого в стене необходимо пробить отверстие по размерам распределительной коробки, используя перфоратор со специальной широкой коронкой.

Коробка вставляется в проем, после чего надежно фиксируется алебастром. В нее аккуратно вкладываются провода, при этом поврежденные жилы необходимо соединить по цвету и обмотать изолентой. После всех манипуляций коробку с отремонтированными проводами следует закрыть крышкой.

Если провода помещены в специальные трубки, то оборванные жилы следует извлечь наружу, а на их место протяжным приспособлением поместить новые кабели.

При неисправности нулевого провода сначала его отсоединяют от шины, прикрепив фазную жилу. Вся последующая ремонтная операция совпадает с описанным выше процессом.

Порядок действий при поиске

Для поиска обрыва понадобятся:

• Индикаторная отвертка;
• Трассоискатель или другое устройство для поиска обрыва скрытой проводки в стене;
• Отвертка;
• Мультиметр;
• Пассатижи;
• Нож с изолированной рукоятью;
• Изолента.

В первую очередь нужно определить аварийную группу подключения. Если у вас есть план проводки, ничего сложного в этом нет. Если на поврежденной розетке есть фаза, то включая-выключая автоматы, можно найти искомый провод. Наличие фазы проверяется индикатором. Группу подключения, в которой выявлена проблема, следует полностью отсоединить от автомата, отключая все жилы кабеля.

После этого нужно последовательно прозвонить все соединения, начиная от кабеля в щите до обнаружения места, где розетки соединены одной жилой. Если есть доступ к распределительным коробкам, их нужно вскрыть. Если внутри неполадок нет, производится прозвон поврежденной жилы от соединения.

Если коробки недоступны или разводка выполнена без них, нужно снимать розетки по всей длине поврежденного участка и прозванивать через них. Чаще всего проблемы возникают в первой розетке, так как на нее приходится максимальная нагрузка. Если повреждение так и не обнаружено, значит оно находится внутри стены.

Что делать, когда при осмотре или ремонте ТС обнаруживаются скрытые повреждения?

Если подходить к вопросу формально (что очень выгодно страховой компании), она не обязана платить за то, что не значится в документах. И страховщики в полной мере пытаются использовать эту лазейку, чтобы урезать выплату. Но не стоит идти у них на поводу. У страхователя есть несколько вариантов повлиять на создавшуюся ситуацию и заставить компанию возместить ущерб по-максимуму.

1. Самое простое (особенно, если выявленная «скрытка» не слишком значительна), обратиться к инспектору, оформлявшему справку, и убедить его дописать для страховщика недостающие строчки. Но этот способ скорее подходит для водителей из маленьких городков, имеющих в ГИБДД определенные «завязки»… Одним словом, для подавляющего большинства – это редкий вариант.
2. Идеальный случай, когда добросовестные эксперты готовы под свою ответственность дать заключение, подтверждающее, что при осмотре автомобиля были выявлены скрытые дефекты, возникшие именно в результате данного ДТП. После чего автовладельцу останется только обратиться в компанию с официальным заявлением с просьбой оплатить скрытые повреждения. Страховщик назначит дополнительный осмотр, где всё будет описано и подсчитано.
3. Если автовладелец заранее предполагает, что его автомобиль пострадал гораздо более серьезно, чем было зафиксировано в документах ГИБДД, и не надеется на лояльность страховщика, можно поступить следующим образом:
   • Обратиться к независимым экспертам, которые не только зафиксируют все скрытые повреждения, но и дадут квалифицированное заключение, что они возникли именно в результате рассматриваемого ДТП. Их услуги оплачивает автовладелец, но в дальнейшем страховая должна будет возместить ему потраченные средства.
   • Отправить в СК и виновнику ДТП телеграммы с уведомлением о дате и месте проведения экспертизы за 3 рабочих дня до момента ее проведения (не включая день отправки).
   • Получить все необходимые для страховой компании документы и на основании их обратиться за возмещением ущерба.

Аналогичные действия придётся предпринять и в том случае, если страховая компания откажется проводить дополнительный осмотр и «считать» скрытые повреждения.

При положительном раскладе все должно получиться. Ну, а если страховщик платить не захочет или неоправданно занизит сумму выплаты, собственнику авто не останется других вариантов, кроме искового заявления в суд.

Современные приборы для поиска скрытой проводки

   Если вышеприведенные рекомендации не помогли найти месторасположение линии проводки в стене, то тут не обойтись без специальных приборов.

Сигнализаторы китайского производства серии MS. К примеру, тестер-пробник MS-158M сможет найти не только электрические провода, но и любой другой металлический предмет

Стоит обратить внимание, что такой тестер не сможет найти предмет, обернутый в фольгу, так как фольга создает экран, который мешает обнаружить металл. Работа с таким сигнализатором иметь свои нюансы – необходимо научиться различать сигналы, которые поступают от проводов, и сигналы, которые будут идти, к примеру, от обыкновенного шурупа. Без особых затруднений в магазинах можно будет найти и иные приборы, которые обнаруживают скрытую электропроводку

   Как найти проводку в стене, тестер-пробник MS-158M

Аппарат LA-1012 не только способен отыскать проводку в стене, но и подает пользователю данные о переменном электрическом поле, которое излучает, например, электрощит.

   Как найти проводку в стене, аппарат LA-1012

Тестеры моделей VP-440, GVD-504A, GVT-92, GVD-503 также замечательные помощники в поиске проводки. VP-440 сможет обнаружить разрывы в проводах, поэтому также пользуется у мастеров большим спросом.

   Как найти проводку в стене, тестер VP-440

   Внимание! Когда вы будете искать проводку, ни на секунду не забывайте: Работая с электричеством, будьте предельно внимательны, осторожны и аккуратны!

   Рассматривая приборы для поиска скрытой электропроводки можно отметить, что функцию поиска провода в стене может осуществить обычный металлоискатель. По сути, данное устройство указывает о наличии металла, а провод в стене — это цветной металл. Данный способ не подойдёт для стен, выполненных из железобетона, так как металлоискатель будет сигнализировать о наличии металла в любой точке стены.

   Одним из наиболее распространенных приборов для поиска скрытой электропроводки является прибор под названием Дятел. Данный прибор способен найти не только место прокладки провода, но и точное место его повреждения (обрыва). При помощи данного прибора значительно упрощается процесс поиска и устранения повреждения. Так называемый Дятел осуществляет поиск не просто металлических предметов, а именно токопроводящих, поэтому его можно использовать для поиска скрытой электропроводки повсеместно, в том числе и в панельных домах.

Как найти проводку в стене с помощью прибора Дятел, видео

   Существует множество различных приборов, которые позволяют найти провод в стене

Сразу хотим обратить ваше внимание на то, что нет совершенно никакой гарантии, что данные приборы справятся на 100 % с поставленной задачей

   Некоторые приборы не способны определять место расположения экранированных кабелей или же работают по принципу металлоискателя, то есть показывают наличие в стене не только провода электропроводки, но и других металлических элементов, например, арматуры в железобетонной плите.

   Можно также изготовить прибор для поиска скрытой электропроводки самостоятельно. При наличии соответствующих навыков это не проблема – в интернете есть несложные схемы данных приборов.

Способы прозвонки проводов

В домашних условиях существует два основных способа, позволяющих точно установить место обрыва провода. В первом случае используется мультиметр, а при его отсутствии можно обойтись обычной лампой накаливания с патроном.

Если применяется прибор, его нужно включить в режим омметра, при котором измеряется сопротивление. Стрелка индикатора устанавливается на нулевую отметку. После этого можно начинать проверку кабеля. Один из щупов подключается к контакту, а другим щупом проверяется сам кабель. Одновременно, нужно наблюдать за стрелкой прибора. Если показания составляют от 2 до 3 Ом, то это свидетельствует о полной исправности провода. Полученное значение более 10 Ом говорит о порыве проверяемой жилы. Во время проверки могут быть перепутаны контакты разъема и вилки, то есть подключение сделано к другой жиле одного и того же провода. Данный способ применяется и для других видов кабелей, в том числе, компьютерных и телефонных. Точно так же проверка выполняется тестером, в котором имеется индикатор напряжения. Для того чтобы определить наличие разрыва, достаточно провести замер напряжения на каждой из жил. Отсутствие напряжения совершенно точно указывает на разрыв провода. Такую проверку можно проводить только при наличии напряжения в электрической сети.

Применение лампочки вместе с куском обычного провода позволяет тестировать только электрические кабели. Для проверки сети освещения достаточно использовать одножильный провод. Распределительная коробка содержит большое количество проводов, ведущих к потребителю. Чтобы выполнить проверку они по очереди отключаются от питания. Вместо них производится подключение целого рабочего провода напрямую к тому или иному потребителю. При нормальной работе временной цепи, неисправным считается провод, который был отсоединен. Эта операция повторяется до точного обнаружения неисправности.

Данный способ позволяет проверить всю сеть, имеющуюся в квартире. Для этого необходимо менять точки подключения, используя все имеющиеся распределительные коробки.

Причины повреждения

Основные причины заключаются в следующем:

• ошибки проектирования (занижение сечения, неправильный подбор защитной аппаратуры);
• дефекты, допущенные на производстве: сквозные отверстия, трещины и заусенцы на проволоке;
• крутые изгибы и механические поломки, допущенные в процессе прокладки кабеля;
• порча, допущенная при эксплуатации: старение изоляции, коррозия металлов, разрывы при производстве земляных работ

В зависимости от вида проложенного кабеля, способа его прокладки и уровня напряжения, выбирается метод, с использованием которого будет устанавливаться участок повреждения.  Основными, наиболее эффективными способами установления места неисправности являются рассмотренные ниже методы.

Как обнаружить место разрыва

Все способы, перечисленные выше, позволяют определить сам факт разрыва, но не его конкретное место. Здесь не годится обычная прозвонка электропроводки традиционными методами. При открытой кабельной линии, место повреждения устанавливается достаточно легко. Гораздо сложнее определить точку повреждения в скрытой проводке. Современной промышленностью уже давно выпускаются приборы класса Е-121, позволяющие решить эту проблему. Он позволяет определять не только положение линий электрической сети, но и обнаружить место, где случился порыв. Этот прибор очень простой в эксплуатации. Его нужно просто вести вдоль кабеля, проложенного внутри стены, и следить за работой специального сигнализатора. Место разрыва определяется по особенным магнитным аномалиям. Прибор реагирует на них и подает звуковой сигнал.

Существует еще один старый и проверенный способ. Для этого нужен обычный радиоприемник, с частотой волны в 100 килогерц. При его продвижении вдоль линии будут возникать посторонний шум разных тонов. При интенсивном потрескивании, можно расковыривать стену и ремонтировать поврежденный провод.

Принцип действия и виды устройств

Индикаторы проводки в стене относятся к измерительным приборам. По-другому их называют: детекторы, искатели, определители или сигнализаторы. Существуют различные методики поиска заложенной электросети. В зависимости от них выпускаются различного принципа действия устройства. Единственно, что объединяет различного вида приборы, это их сигнализационные свойства. При фиксации определённого типа сигнала они обязаны оповестить пользователя о его обнаружении.

Сигнализаторы проводки разделяются по принципу своей работы на следующие типы:

• определяющие электростатический сигнал;
• обнаруживающие электромагнитные колебания;
• работающие по аналогии с детекторами металлов;
• комбинированные.

В зависимости от своей функциональности и точности показаний различается и цена на приборы регистрации. К дополнительным возможностям устройств относится вид индикации и удобность использования. В качестве индикаторов применяются жидкокристаллические экраны или светодиодные столбики, а также звукооповещение. К удобствам использования относят: автоматическую калибровку, таймер отключения, простоту управления, габариты, и вес.

Электростатический детектор

Устройства такого типа используют в работе регистрацию излучения электромагнитного поля образованного вокруг проводника тока, который находится под напряжением. Такой подход является самым распространённым способом детектирования скрытой проводки. Недостаток такого метода в том, что при повреждённой или обесточенной проводке использовать прибор бесполезно. Также при работе возникает сложность в его настройке.

Все электростатические детекторы оборудуются подстройкой уровня восприимчивости сигнала. При малом уровне вероятность нахождения глубоко проложенного провода низкая, а при наибольшем возможны ложные срабатывания. А также наличие металлизации в исследуемом объекте и повышенная влажность приводит к искажениям результата измерений из-за их экранирующих свойств.

Электромагнитный прибор

Это такой вид прибора, принцип действия которого основан на обнаружении электромагнитного излучения, возникающего в проводнике тока. Такое устройство состоит из датчика, антенны и усиливающей схемы. Недостатками бытовых приборов является слабая способность к восприимчивости электромагнитного поля. Для хорошей работы такого устройства необходима нагрузка на линию электропередачи минимум один киловольт. Таким образом, использование его в быту неэффективно.

Часто такие приборы оборудованы ЖК-экраном, на которые выводятся результаты измерения электрического поля и напряжённости магнитного поля, а частота излучения звукового сигнала сообщает об удалённости от проводника. Достоинством прибора является высокая точность полученных результатов, а недостатки те же, что и у электростатического детектора. При этом основным является невозможность обнаружить кабель при его обрыве.

Использование металлоискателя

Такой искатель, направленный на обнаружение металлических элементов, из всех видов устройств отличается простотой действия, но и наименьшей эффективностью нахождения.

Работа металлоискателя построена на использование генератора, который возбуждает колебания в катушке индуктивности определённой частоты. Магнитный поток, проходя через катушку, создаёт на ней электродвижущую силу (ЭДС). Если провод попадает в поле действия катушки, то на её выходе наводится электрический сигнал. Чем ближе провод находится к катушке, тем больше величина наведённого сигнала. Этот уровень сигнала усиливается в приборе и сравнивается с опорным напряжением, выставленным в устройстве. По результатам сравнения формируются импульсы разной длительности, поступающие на звуковую часть.

Главным преимуществом такого типа поиска является возможность находить кабель без его подключения к сети. Однако именно такого типа приспособления сложны в изготовлении своими руками. К их недостаткам относится то, что устройство реагирует на любой металлизированный элемент в стене, будь то арматура, гвоздь или другой предмет подобного типа.

Ищем в стене

Самый быстрый способ обнаружения места разрыва фазного проводника – поиск с помощью трассоискателя. Прибор состоит из приемника и генератора. Генератор подключают к поврежденному проводу: минусовая клемма прибора крепится к целой жиле и заземляется на подъездном щите, плюсовую клемму подсоединяют к поврежденной жиле.

После этого генератор включается и в целую жилу, от него подаются импульсы. Приемник трассоискателя нужно перемещать вдоль маршрута проводки.

Приемник реагирует на импульсы от генератора и издает звуковой сигнал. Над местом разрыва подача звукового сигнала прекращается.

Для уточнения локализации разрыва генератор подключают к другому концу поврежденного участка и повторяют процедуру поиска. В конечном итоге звуковой сигнал пропадает в ранее обнаруженной точке.

Встречный поиск места аварии – условие необходимое, так как точность определения разрывов обычно составляет примерно 10-15 см. Чем точнее будет обнаружено расположение повреждения, тем меньший объем работ придется выполнять.

Иногда проблемы возникают с нулевым проводом. В таких случаях во время проверки контактов на индикаторной отвертке наблюдается слабое свечение при соприкосновении с нулевым контактом. Люди, не имеющие опыта устранения неисправностей электросети, трактуют это как «две фазы». При проверке мультимером на контакте может фиксироваться любое напряжение в пределах от 0 до 220 В.

Следует помнить, что при обрыве нуля неисправная розетка может ударить током, поскольку в ней есть фаза. Поиск обрыва нуля производится точно так же, как и поиск повреждения фазного проводника.

Если трассоискателя под руками нет, найти место обрыва можно с помощью радиоприемника. Приемник настраивают на любой канал средневолнового диапазона, в аварийную розетку включают электроприбор небольшой мощности, например, электробритву. Включенный приемник медленно перемещают вдоль следования трассы.

На целостность провода указывают шумы, треск или другие помехи. Над повреждением характер помех меняется либо они исчезают вовсе. Какими ещё приборами можно определить обрыв скрытой проводки, узнайте из этой статьи.

В месте нарушения целостности кабеля штробу вскрывают перфоратором или с помощью молотка.

Что такое мультиметр

Мультиметровый прибор используется в основном для замера напряжения, силы тока и сопротивления в электроцепи и на отдельных ее участках. Проще говоря прибор в одной оболочке, имеет вольтметр, амперметр и омметр.

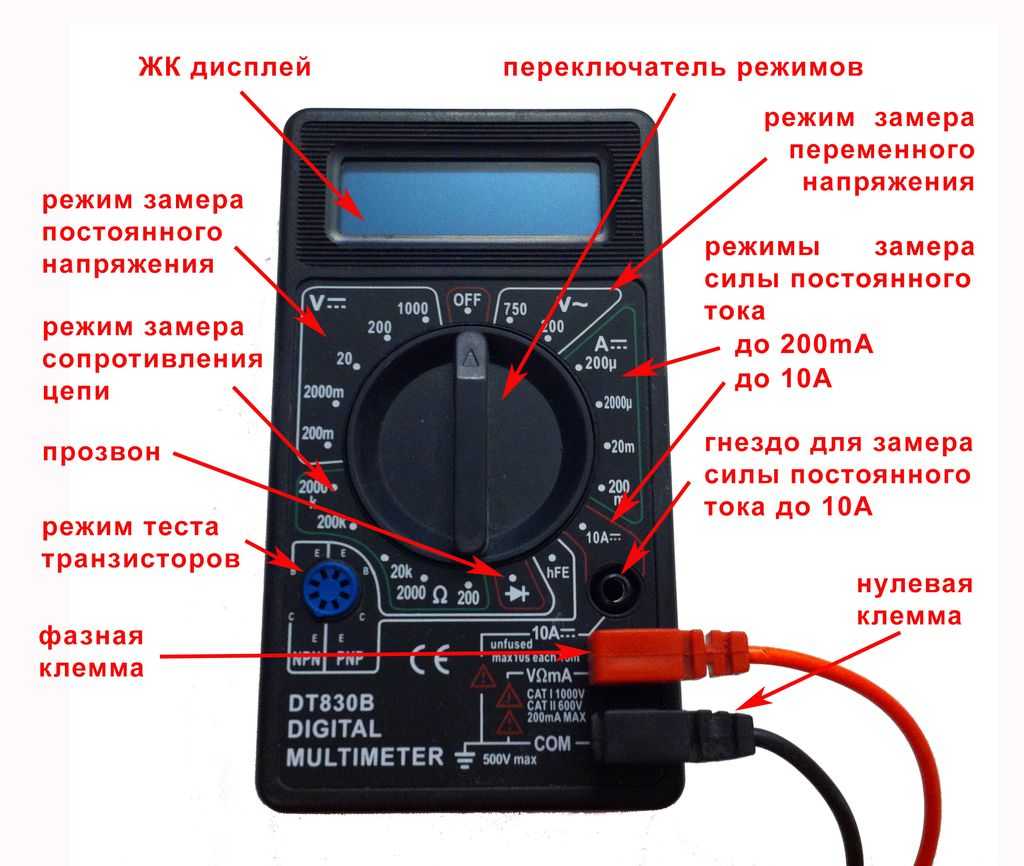

Как выглядит прибор

В зависимости от устройства и числа дополнительных опций, его применяют для исследования целостности электрической цепи, контроля и измерения характеристик ее узлов.

Также устройством можно замерять показатели постоянного и переменного тока.

При измерении каждой характеристики (ток, напряжение, сопротивление и прочее) нужно для начала:

визуально определиться с масштабом замера. Так, для АКБ это будет 1,5В, 7,5 В, 12 В и выше. Значение необходимо брать больше необходимого. Проще говоря это «резерв прочности», чтобы не сломать устройство;

Конструкция мультиметра

• правильно подобрать направление замера. При этом необходимо передвинуть указатель прибора в необходимое положение, опираясь на общепринятые параметры, указанные на корпусе;
• правильно подсоединить щупы. Отрицательный (черный) щуп при любом типе замеров вставляется в общее гнездо (COM), положительный подсоединяется в гнездо, необходимое для конкретного типа замеров.

Причины повреждения проводки

Провода могут повредиться при ремонте

Причиной повреждения электрического провода может быть использование тонких, некачественных кабелей, нарушение технологии монтажа, перегрузка сети, повреждение при выполнении строительных и ремонтных работ и т. д.

На неисправность в работе электросети указывает:

• частое срабатывание автомата на щитке;
• искрение;
• короткое замыкание;
• отсутствие фазы, нуля по отдельности или обеих одновременно.

Рассмотрим в таблице классы неисправностей и их характеристики:

№Класс неисправности / Характеристика

1	Первый	Приходится более, чем на 50% от всех неисправностей. Происходит в местах соединения проводников, их подключения к контактам розеток, выключателей, электрощитов.
2	Второй	Если при выполнении ремонта забили гвоздь или просверлили провод перфоратором. Это может привести к короткому замыканию.
3	Третий	В 20% случаев происходит разрыв без постороннего вмешательства. Он может возникнуть вследствие износа кабеля, перегрузки сети или неисправности в работе устройства защитного отключения тока.

Измерение электрических параметров

Для каждого вида измерений существует отдельный алгоритм

Важно знать, как пользоваться тестером, то есть понимать, в какое положение установить переключатель, к каким гнёздам подключить щупы, как включать прибор в электрическую цепь

Схема подключения тестера при измерении тока, напряжения и сопротивления

Определение силы тока

Значение нельзя измерить на источнике, так как она свойственна участку цепи или определённому потребителю электричества. Поэтому мультиметр включают в цепь последовательно. Грубо говоря, измерительным прибором заменяют часть проводника в замкнутой системе источник-потребитель.

При измерении силы тока мультиметр необходимо включать в цепь последовательно

Из закона Ома мы помним, что силу тока можно получить, разделив напряжение источника на сопротивление потребителя. Поэтому если по какой-то причине Вы не можете измерить один параметр, то его можно легко вычислить, зная два других.

Измерение напряжения

Напряжение измеряют либо на источнике тока, либо на потребителе. В первом случае достаточно соединить положительный щуп мультиметра с «плюсом» питания («фазой»), а отрицательный щуп – с «минусом» («нулём»). Мультиметр примет на себя роль потребителя и отобразит фактическое напряжение.

Чтобы не перепутать полярность щуп чёрного цвета подключаем к гнезду COM и минусы источника, а щуп красного цвета к разъёму VΩmA и плюсу

Во втором случае цепь не размыкают, а прибор подключают к потребителю параллельно

Для аналоговых мультиметров важно соблюдать полярность, цифровой в случае ошибки просто покажет отрицательное напряжение (например, -1,5 V). И, конечно, не забывайте, что напряжение – это произведение сопротивления и силы тока

Как измерить сопротивление мультиметром

Сопротивление проводника, потребителя или электронного компонента измеряется при отключенном питании. В противном случае велик риск поломки прибора, а результат измерения будет некорректным.

Если известно значение измеряемого сопротивления, то предел измерения выбирается больше значения, но как можно ближе к нему

Для определения величины параметра достаточно просто соединить щупы с противоположными контактами элемента — полярность не имеет значения

Обратите внимание на широкий разброс единиц измерения – используются омы, килоомы, мегаомы. Если установить переключатель в режим «2 МОм» и попробовать измерить 10-омный резистор, на шкале мультиметра отобразится «0»

Напоминаем, что сопротивление можно получить, разделив напряжение на силу тока.
