Гибкие шланги для подводки воды

Технические характеристики

Для начала рассмотрим основные параметры металлорукава из оцинкованной стали. Исходным материалом для изготовления данного вида шланга служит металлическая оцинкованная пластина толщиной в пределах трех микрон. Зазор между витками скрученных пластин уплотняется:

• хлопчатобумажной тканью для изделий марки РЗ-ЦХ;
• полипропиленовой пленкой для изделий марки РЗ-СЛ.

Особенности такой конструкции обеспечивают гибкость монтируемых кабельных магистралей, надежную защиту от повреждений и воздействия пыли и грязи, а вариант с полипропиленовым уплотнителем позволяет выдерживать интенсивные влажностные нагрузки. Эти характеристики позволяют с успехом использовать эти шланги, при монтаже как открытой, так и скрытой проводки. Использование данного вида защиты кабеля рекомендовано в электрических цепях обслуживающих системы вентиляции, обогрева и кондиционирования. Благодаря металлической оболочке, обеспечивающей высокую степень защиты от возгораний, рукав можно использовать для монтажа открытой проводки по дереву. Металлическая пластина, из которого скручено электротехническое изделие, служит в качестве экрана и защищает проводку от воздействия электрических помех. На основании изложенного материала можно выделить основные преимущества металлоруква:

1. Прочность и способность противостоять механическим повреждениям.
2. Способность обеспечить защиту от воздействия пыли, грязи и влаги.
3. Высокая степень противопожарной безопасности.
4. Способность противостоять воздействию электрических помех.

Учитывая потребности электромонтажа, производителями освоен выпуск продукции весьма широкого диапазона внутренних диаметров металлорукавов, от 10 до 100 мм.

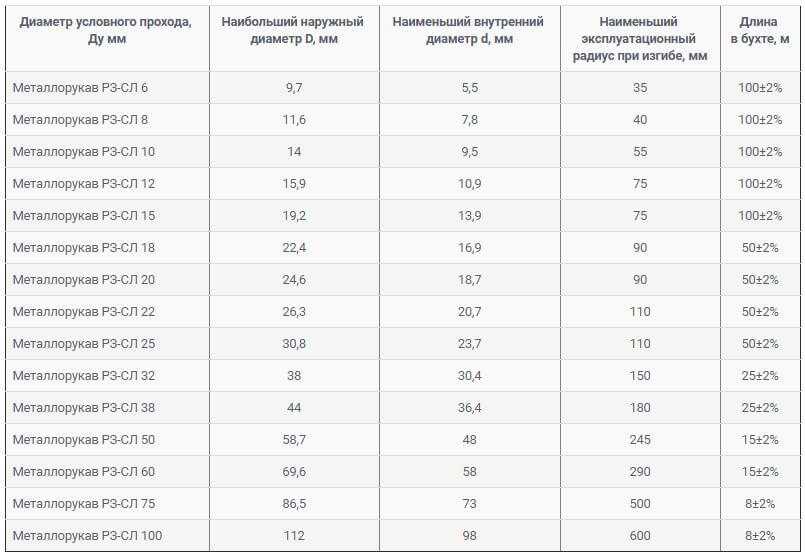

Технические характеристики металлических рукавов марки РЗ-ЦХ и РЗ-СЛ:

Теперь рассмотрим металлорукав в изоляции из поливинилхлорида (ПВХ). Популярные марки: РЗ-ЦП и МРПИ. Технология изготовления данного вида шлангов и набор положительных качеств остаются те же, что и для предыдущих изделий. Отличие состоит в том, что они выполнены с изоляционным ПВХ-покрытием, обеспечивающим более высокую степень защиты. Наличие изоляционного слоя классифицирует этот вид металлорукавов, как герметичную конструкцию, с высокой стойкостью к воздействию коррозии, что делает пригодным к использованию в подземных коммуникациях, тоннелях и во взрывоопасных помещениях.

Особо важно знать, что данный тип шланга ни в коем случае не приспособлен для работы под водой, а также для прокладки на улице, в регионах с низкими температурами. Дело в том, что ПВХ оболочка на морозе разрушается

Следует отметить, что у данного варианта есть еще один немаловажный существенный плюс — в случае пробоя оболочки кабеля изоляционный слой локализует распространение токовой утечки за его пределы, что предохранит обслуживающий персонал от удара током при контакте с ним.

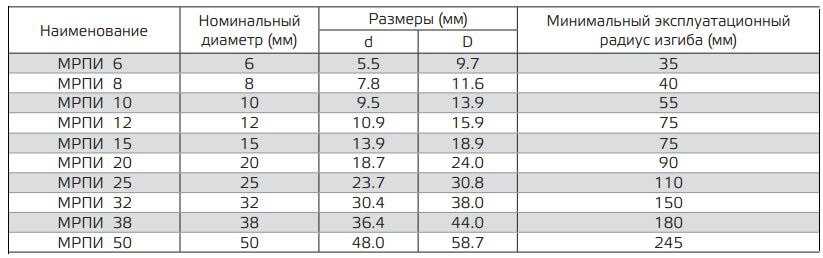

Технические характеристики металлорукавов РЗ-ЦП и МРПИ:

Установка кухонного смесителя

Замена смесителя на кухне близится к концу. Теперь собираем кран и устанавливаем его на место. Намного удобнее, если работы можно проводить на снятой мойке. Если это невозможно, придется все манипуляции проводить полулежа в шкафу. Примерно так, как на фото.

Не самое удобное положение

Сборка

Сначала прикручиваем к смесителю гибкие подводки. Они вкручиваются руками, затем немного затягиваются ключом — не более 2-х оборотов.

Вкручиваем гибкую подводку в отверстия на корпусе смесителя, затягиваем слегка ключом

Теперь надо на корпус натянуть резиновую прокладку, которая герметизирует место соединение смесителя и поверхности мойки. Это резиновое кольцо приличного диаметра — идет в комплекте. Его протягивают через установленные шланги подводки, размещают на корпусе.

Устанавливаем на корпус прокладку

В современных смесителях для кухонь есть две разных формы крепления к мойке. Первую — при помощи гайки — вы видели в части, где речь шла о демонтаже смесителя. Просто это более «старая» система. Вторая предусматривает наличие стержней и прокладок-фиксаторов в виде подковы. Стержень обычно один, но может быть их и два. Если такие стержни есть, их вкручивают в соответствующее гнездо. Если на нем накручена гайка — ее снимают.

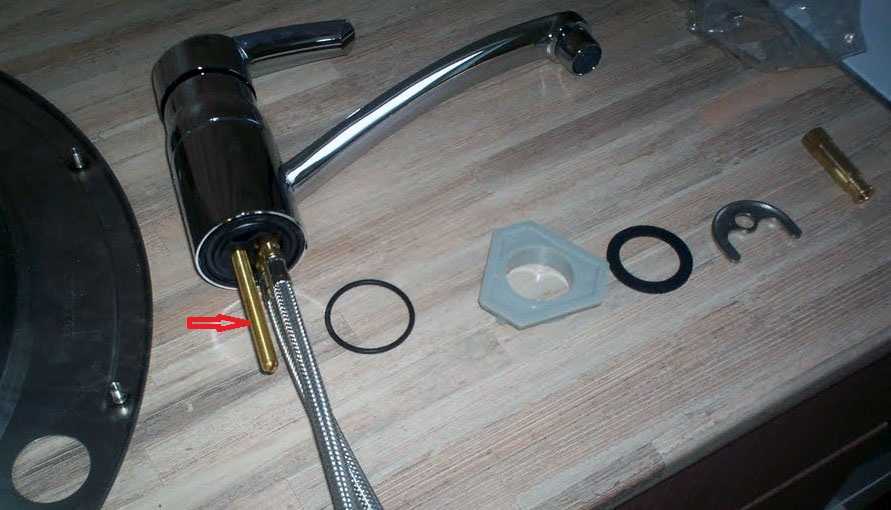

Стержень для дополнительной фиксации

Установка на мойку

Теперь кухонный смеситель можно устанавливать на мойку. Сначала в отверстие заводят гибкие шланги, затем размещают корпус по центру отверстия. Далее действия зависят от вида крепежа. Если это обычная гайка — ее просто закручивают, стараясь не слишком перетянуть.

Гайка накручена на корпус

Если это модель со стержнями, внешний вид другой, хотя смысл тот же. Сначала надевается прокладка (она тоже в форме подковы), затем прижимная пластина. Далее накручиваются на стержни гайки. Гайки немного подтягиваются ключом. ТОде ничего сложного.

Крепление смесителя со стержнями

Перевернув мойку, подергайте кран. Он должен стоять «мертво». Никаких люфтов быть не должно. Если есть подвижки, подтяните крепление.

Установка мойки

Теперь мойку с установленным на ней смесителем ставят в подготовленное место. Сначала с тыльной стороны раковины по периметру наносят силиконовый герметик (не акриловый — он быстро желтеет). Затем мойку устанавливают на место, затягивают крепежные болты.

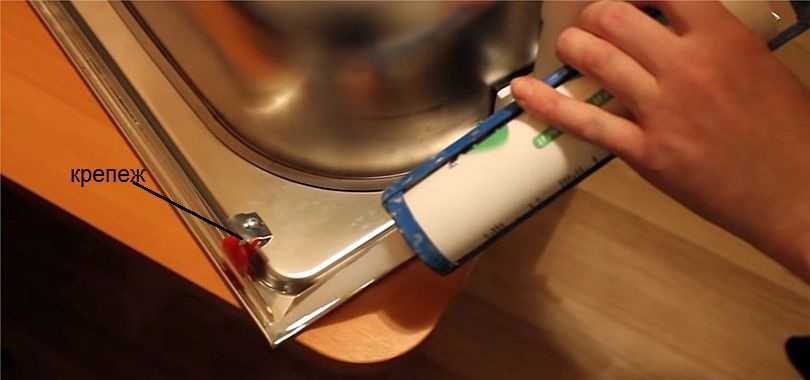

Подготовка мойки к установке

Затем все просто: ставите на место, выравниваете относительно краев стола, затягиваете крепеж. Он сделан в виде лепестков, которые притягивают мойку к столешнице когда вы закручиваете гайки. Мойка должна стоять прочно, без сдвигов.

Подключение шлангов и сифона

С сифоном все просто — подтянули гофрированный шланг к патрубку, закрутили гайку руками до упора. Все. Ключами не пользоваться — все из пластика.

С подключением водопровода не намного сложнее. Просто надо не перепутать место подключения холодной воды. Ее вход находится справа. Убедившись, что в накидной гайке гибкой подводки есть резиновая прокладка, подводим ее к трубе, закручиваем гайку, сколько возможно, пальцами. Затем берем ключ и затягиваем на один-два оборота. Сильно не тяните — можно прорезать прокладку и тогда соединение будет течь.

А как же пакля, подмотка и паста? При использовании шлангов нормального качества они не нужны. Соединение и без них надежное и герметичное. Можно будет намного подмотать, если после пробного запуска из-под гаек появятся капли воды. Но этого быть не должно. Просто так мотать паклю или фум-ленту незачем. Лишнее время и лишнее давление на накидную гайку.

После подключения к горячему трубопроводу можно считать, что самостоятельная замена смесителя на кухне закончена. Осталось включить воду и проверить, все ли работает нормально и не подтекают ли соединения. Для этого стыки протирают сухой тканью, а затем проводят несколько раз рукой.

Что представляет собой гибкая подводка

Гибкая подводка представляет собой шланг, защищенный специальной оплеткой. С одной стороны шланга размещена обжимная гильза, предназначенная для подсоединения к смесителю. С другой стороны находится накидная гайка, дополненная резиновой прокладкой. При помощи гайки производится соединение подводки с отводом водопроводной трубы.

Составляющие элементы гибкой подводки

Шланг подводки может быть изготовлен:

• из резины;
• из каучука.

Резиновый шланг обладает неприятным запахом и не может быть использован для подачи питьевой воды.

Для оплетки могут применяться:

• алюминий. Шланги с алюминиевой оплеткой предназначены для прохождения воды, температура которой не превышает 80ºС. Рабочее давление не более 5 атмосфер. Средний срок службы изделия составляет 5 лет. Главный недостаток шлангов, обмотанных алюминием – высокая подверженность коррозии при условии использования в помещениях с повышенной влажностью;
• нержавеющая сталь. Срок службы такого изделия увеличивается до 10 лет. При этом гибкая подводка способна выдержать температуру воды до 95ºС и давление до 10 атмосфер;

Гибкая подводка с оплеткой из нержавеющей стали

нейлон. Шланг с нейлоновой оплеткой отличается высоким сроком эксплуатации (до 15 лет). Установка возможна при температуре воды до 110ºС и давлении до 20 атмосфер. Стоимость таких изделий выше, чем других видов;

Гибкая подводка с нейлоновой оплеткой

• оцинкованная проволока. Шланги отличаются высокой гибкостью и низкой ценой, но вместе с этим и небольшим сроком эксплуатации;
• цельный гофрированный шланг (сильфоновая подводка). Подводка является достаточно прочной и долговечной. Отличается высокой стоимостью.

Подводка с оплеткой из цельного гофрированного шланга

Наиболее распространенными для применения в домашних условиях являются шланги с оплеткой из нержавеющей стали.

Особенности

Часто можно прочитать, что гибкий шланг для воды — наиболее простое устройство такого рода. Но за этой простотой на деле скрываются долгие годы инженерных поисков. Срок службы конкретного рукава может быть очень разным — низкокачественные изделия иногда рвутся через считаные часы, а добротные прослужат несколько лет. Потому к подбору той или иной версии надо подходить максимально внимательно.

Качественные шланги делаются из отборной резины, которая отлично держит внутренний напор

Единственным требованием, которое важно для исключения разрывов, является установка без перегиба. Слабее всего на любом рукаве концевые части

Именно из-за них и возникает основная масса проблем.

Преимущества и недостатки использования жесткой подводки

Этот тип подводки характеризуется жесткостью. При подключении смесителя к системе с помощью такой конструкции соединение получается неподвижным. Жесткая подводка представлена в виде металлической трубы с хромированным покрытием. Исключением являются медные изделия, которые не имеют защитного слоя, поскольку на их поверхности не размножаются вредные бактерии и плесень.

Жесткая подводка имеет длительный эксплуатационный срок, который составляет порядка 20 лет

Преимущества жесткой подводки для смесителя:

1. Отличные декоративные качества и классический дизайн.
2. Способность выдерживать воздействие высоких температур, а также их перепады.
3. Стойкость к агрессивному влиянию химических веществ.
4. Высокий запас прочности.
5. Устойчивость к коррозийным повреждениям.
6. Длительный срок эксплуатации (до 20 лет).

К недостаткам жестких конструкций относится высокая цена, а также довольно сложная схема установки. Поскольку в процессе монтажа все элементы находятся в стационарном положении, сборка такого соединения может сопровождаться определенными трудностями.

За счет гладкой поверхности, поддержание подводки в чистоте не становится проблемой

Длину трубок следует подбирать очень тщательно. Если направление водорозеток располагается не вертикально, придется его изменить. Для этих целей используются фитинги изогнутой формы. Кроме этого, неподвижное соединение создает дополнительные сложности в процессе ремонта и обслуживания кранов. Поэтому покупатели отдают предпочтение гибким вариантам соединений.

Преимущества и недостатки использования гибкой подводки для воды

Установка жестких стальных труб – трудоемкий процесс, в результате которого получается громоздкая и тяжелая металлическая конструкция. Монтаж гибких изделий не требует значительных усилий. При этом надежность системы и качество соединений совершенно не страдают.

У гибкой подводки для кухонных смесителей и других точек соединения имеется множество выгодных преимуществ:

1. Безопасность и удобная система эксплуатации.
2. Герметичность конструкции, которая достигается за счет использования высококачественных материалов для изготовления этих изделий.
3. Для установки и демонтажа подводки не требуется специальных навыков, знаний и профессионального оборудования. С этой работой может справиться даже неопытный человек.
4. Устойчивость к вибрационному воздействию. Гибкие соединения не боятся гидравлических ударов.
5. При условии правильной эксплуатации срок службы изделий довольно велик.
6. Гибкие шланги способны нормально функционировать в широком температурном диапазоне.

Технические характеристики нержавеющей стали позволяют применять оплетку из нее практически во всех узлах забора воды

В отличие от жестких конструкций положение гибких соединений можно изменять и перемещать их относительно смесителя.

Недостатки гибких шлангов для смесителей:

1. Гибкие изделия боятся механических нагрузок и легко поддаются деформационным изменениям, поэтому их нельзя сильно скручивать, перегибать или натягивать. В противном случае срок службы подводки значительно сократится.
2. Не разрешается устанавливать гибкие шланги рядом с источниками открытого огня.
3. Если в разные помещения одновременно подается вода, подводка может издавать неприятный шум из-за вибраций, возникающих в трубах.

Основным минусом алюминиевых оплеток является их низкая сопротивляемость коррозии

Кроме этого, металлические компоненты, которые присутствуют в соединительном устройстве, со временем поражаются коррозией. Некоторые разновидности гибких изделий чувствительно реагируют на воздействие высоких температур. Если вода в трубопроводе слишком горячая, может возникнуть протечка.

Дополнительные комплектующие

Чтобы подсоединить гибкие шланги к водонагревателю, используют сантехнический лен либо ФУМ-ленту. Резьбу обматывают так, чтобы ее нельзя было увидеть. При этом надо помнить, что уплотнитель не должен попадать внутрь трубок. Если это условие соблюдено, направление обмотки значения не имеет. Тройники накручивают на трубы с холодной водой.

Далее тройник нужно выставить в требуемое положение. Передвигать его помогает разводной ключ. Если одновременно водонагреватель подключают и к выводной трубе, надо оба крана подсоединять через один тройник. Унитазы подключают иначе — через металлические гибкие трубки. Подобные шланги не имеют штуцера, зато в них должна быть прокладка.

Гибкая подводка требует и использования различных гаек. Если они маркированы как ½ дюйма, то внешний диаметр будет составлять 2,2 см. Тонкие шланги подключают к смесителям при помощи крепежа М10. Закручивать гайки можно только разводными либо шлицевыми ключами.

Сильфонная подводка для воды

Представляет из себя сильфонные гибкие трубки с конструкционными особенностями.

Из достоинств можно выделить:

• Надёжность в работе
• Гораздо более продолжительный срок службы, в сравнение с армированными конструкциями.
• Так же сильфонная подводка очень гибкая. Конструкция представляет собой собранные кольца нержавейки разного диаметра.

Эта подводка бывает двух видов:

Первый вид — складной. Имеет возможность к растяжке в определённых производителем диапазонах: от 200 до 355 мм. и от 140 до 250 мм

Что бы не снизить срок службы следует соблюдать осторожность при растяжке.

Второй вид — это фиксированная сильфонная подводка для подачи воды. Не растягивается и имеет определённую длину

Минимальная длина 10 см. Максимальная длина 80 см. Шаг при изготовлении 10 см.

Условия и правила монтажа гибкой подводки

Итак, мы пришли к той подводке, что видим сегодня повсеместно. Она универсальна, то есть используется, как на холодном, так и на горячем водоснабжении. Состоит из резинового шланга внутри, и металлической оплётки снаружи, производится различной длины — от 15 сантиметров до 2-х метров. Заканчивается накидными гайками, либо штуцерами с наружней резьбой, различными диаметрами. Но… 1. Изначально это приспособление было задумано, как соединение водопроводных труб с сантехприборами, не более того, но изобретательные ребята, дабы сэкономить и особо не перетруждаться мастерят чуть не всю разводку, да что уж там греха таить — всю! … насмотрелся.

Не заблуждайтесь!

Заверения о работоспособности 5, а то и 10 лет — это маркетинговый ход производителей, и указанная цифра на бирочке, лишь плод разгулявшейся фантазии. Встречается и заверение о страховании подводки! Честно? — я не слышал о случаях возмещения убытков!

2. Материал используемый при производстве подводок абсолютно идентичен, соответственно срок службы на холодном водоснабжении и горячем круто различен. 3. Срок службы зависит исключительно от характеристик магистрали, то есть, как указал выше от температуры, плюс давления в системе. Понимаем, да? Есть система с давлением не превышающим 2,5 — 3 очка, а есть 7 и выше. 4. Толщина стенки шланга не более 1 миллиметра. 5

Помимо перечисленного, очень важно соблюдение правил монтажа: а) не допустима установка внатяг; б) при затягивании гайки не допустимо скручивание вслед за ней шланга; в) если необходимо закольцевать, то кольцо должно быть максимально возможным в диаметре. Со смесителем идёт инструкция указывающая правила подсоединения гибкой подводки, есть в ней и схема

Следующий снимок — аварийная ситуация: Вот такая тенденция в нашем строительстве.  «Забугорные» производители на ура снабжают этими подводками свои сантехприборы, а сами, при монтаже зачастую используют лишь такое соединение:

Это интересно: Выбивают пробки в квартире: поможет ли замена счетчика?

Материалы и размеры

Гибкая подводка разных видов может состоять как из одного материала, так и из комбинации нескольких. Внутренний эластичный шланг изготавливается из резины или каучука.

Резиновые шланги чаще всего используются для подключения к унитазу или стиральной машинке, так как питьевую воду по ним подавать нельзя. Резина имеет специфический запах, который передастся воде, идущей по нему. Кроме внутреннего шланга подводка оплетена сверху армирующим материалом, защищающим хрупкий шланг от внешних повреждений. Она может быть изготовлена из различных металлов или синтетических материалов.

Алюминий

Такая оплетка подходит только для подачи воды с температурой не выше 80 градусов. Она очень подвержена коррозии и срок ее службы не превышает 5 лет.

Нержавеющая сталь

Оплетка из нержавейки увеличивает срок службы подводки с 5 до 10 лет, при этом максимальная температура воды увеличивается до 95 градусов, а давление до 10 атмосфер. Одной из разновидностей нержавеющей оплетки является цельнометаллическая труба, называемая сильфонной подводкой.

Нейлон

Нейлоновая оплетка прослужит около 10 лет и способна выдержать нагрев до 110 градусов. Кроме того ее рабочее давление увеличено до 20 атмосфер, что существенно повышает цену таких изделий.

Цинк

Оплетка из оцинкованной проволоки не отличается долговечностью и гибкостью, однако, и цена на неё значительно меньше, чем на другие материалы.

Основными размерами гибкой подводки являются длина шланга, внутренний и внешний диаметры. При этом важен диаметр не только самого шланга, но и калибр фитингов, расположенных по краям. Диаметр современных шлангов редко превышает 1-2 дюйма. Чаще всего в продаже можно найти подводки диаметрами 3/8, 3/4 и 1/2 дюйма.

Что касаемо длины гибких труб, она значительно отличается в зависимости от производителя. Чаще всего линейка начинается с изделий длиной 500 – 600 мм, а заканчивается крупными промышленными трубами, достигающими 5000 мм.

«Только не Китай!»

— Качество и долговечность гибкой подводки напрямую зависит от того, кто ее производит, — объясняет специалист по монтажу сантехнического оборудования Виталий Дзюба. — Очень часто люди покупают китайские смесители, в комплект которых входит гибкая подводка низкого качества. Их я сразу рекомендую поменять на качественную, европейского производства. Они порой стоят дороже, чем сам смеситель, но зато они надежны и в один прекрасный день вы не затопите соседей снизу.

Фото: postroy-sam.com

У гибкой подводки много вариаций, но структура материала сходна у всех моделей. Резиновый шланг выполнен из нетоксичного материала, а оплетка, чаще всего, выполняется из нержавеющей стали, стойкой к коррозии и химическим воздействиям. Хотя встречаются варианты оплетки и из других видов металла. Гибкая проводка может быть длиной от 30 см до 5 м. Оба конца гибкой подводки оснащаются различными вариантами подключения. Это могут быть: гайка — гайка, штуцер — гайка и штуцер — штуцер.

При выборе гибкой подводки специалист советует ориентироваться прежде всего на имя производителя, предпочтение отдавать европейским. Можно надавить слегка на оплетку — если она легко прогибается, то лучше отложить изделие в сторону.

Фото: Виталий Дзюба

Если в качественных подводках производители используют эластичный нетоксичный вулканизированный каучук или EPDM, то изготовители дешевых изделий применяют техническую резину с резким запахом. Так что некачественный шланг можно определить даже по запаху. Такая резина в короткие сроки «дубеет» — теряет эластичность и рвется. Соответственно срок службы таких шлангов минимальный.

Фото: Виталий Дзюба

В своей практике сантехникам приходилось сталкиваться и с ситуацией, когда шланг оставался целым, а ломались, казалось бы, более надежные части — штуцера. Их изготавливают из алюминия, латуни и никелированной латуни. Если крепеж из двух последних материалов служит долго, то сделанный из алюминия быстро выходит из строя. Еще хуже ведут себя элементы из силумина. Если штуцер подводки выполнен из пластика, то это наихудший вариант из всех возможных.

Обратите внимание и на качество опрессовки штуцеров, материал гильз (в качественных экземплярах используется только нержавеющая сталь) и плотность прилегания соединителей. Слабое обжатие оплетки говорит либо о плохом качестве металла, либо о недостаточной настройке оборудования у производителя

Металл низкой кондиции не может обеспечить достаточную толщину стенок, что приведет к окислению, коррозии, деформации и разрушению

Слабое обжатие оплетки говорит либо о плохом качестве металла, либо о недостаточной настройке оборудования у производителя. Металл низкой кондиции не может обеспечить достаточную толщину стенок, что приведет к окислению, коррозии, деформации и разрушению.

Фото: pikabu.ru

Обратите внимание на толщину накидных гаек. Чем тоньше стенки металлической гайки, тем больше вероятность ее деформации

Многое о качестве гаек может сказать и вес изделия. Подводка, которую вы хотите выбрать, не должна быть слишком легкой. Очень маленький вес говорит о применении алюминия в оплетке, а штуцеры сделаны из металла низкого качества. Для деформации этих элементов не потребуется длительного времени.

Если визуально тяжело определить материал изготовления гайки, то ее можно немного поцарапать. Показавшийся на царапине цвет подскажет вам, о каком материале идет речь: желтый — признак того, что гайка латунная, а отсутствие изменения цвета или потемнение гайки говорит о том, что перед вами силумин.

Для каких целей служит та или иная подводка, вам подскажет цвет интегрированной в оплетку ленты: синий — для холодной воды, красный — для горячей, а оба цвета — признак универсальности данного вида гибкой подводки:

Если вы не нашли никаких разноцветных лент на оплетке гибкой подводки, значит, перед вами очень дешевый экземпляр, от покупки которого стоит отказаться.

В качественных моделях гибкой подводки гайки уже оснащены хорошими прокладками и не требуют дополнительного уплотнения.

Фото: evroterm32.com

Как выбрать?

Для того чтобы правильно выбрать гибкую подводку, подходящую для каждого конкретного случая, необходимо учитывать множество нюансов:

• Оплетка должна подбираться в зависимости от того, в каком помещении будет происходить монтаж и эксплуатация трубы. Нейлоновую трубу нельзя монтировать вблизи огня, а металлическую в помещениях с повышенной влажностью.
• Размер должен быть таким, чтобы труба не натягивалась при соединении, но и покупать слишком длинные изделия не стоит. Если длина шланга подобрана неправильно, он либо будет ненадежно прикреплен, либо перекручен свободными кольцами, что быстро разрушит оплетку на сгибах.
• От шланга не должно идти резкого резинового или химического запаха. Такую подводку категорически запрещено использовать для подачи питьевой воды, она пригодна только для технических нужд.

• Изделие не должно быть слишком легким – это показатель низкого качества материала. Самым качественным считается изделие из нержавейки или с латунными фитингами, а самым некачественным – из силумина и цинка. Существуют шланги с пластиковыми фитингами – это практически одноразовые изделия.
• Назначение подводки должно соответствовать рабочей температуре и давлению, указанным в сопроводительной документации. Не стоит подключать шланг в синей оплетке к батарее или газовой плите – это может привести как к мелким неприятностям, так и к настоящим аварийным ситуациям.
• Шланг должен хорошо гнуться, на корпусе не должно быть видно никаких дефектов. Упаковка нужно подбирать цельную и с соответствующей маркировкой.

Италия – производитель, давно зарекомендовавший себя в строительной индустрии. Одной из самых лучших итальянских подводок считаются изделия фирмы Parigi. Высокие цены обусловлены надежностью и долговечностью их подводок. Все фитинги выполнены из высокопрочного никеля и прослужат не менее 15 лет.

Не менее популярным зарубежным производителем является компания Mateu из Испании. Продукция среднего ценового сегмента встречается практически в каждой третьей квартире. Ее отличительной особенностью является использование РЕХ шлангов, сшитых из полиэтилена. Одни и те же подводки этой торговой марки могут использоваться и для подачи холодной воды и для монтажа отопительной системы.

Болгарские подводки Equation также достаточно распространены на рынке сантехники. Несмотря на высокое качество и демократичную цену, отзывы реальных покупателей сильно разняться. Связано это, скорее всего, с тем, что чем популярнее становится продукция, тем больше подделок под нее появляется на рынке.

Отечественные производители представлены на сегодняшний день такими компаниями, как «Акватехника», «Монолит» и «Гигант». Их изделия имеют более низкую цену, а качество зачастую не уступает зарубежным трубам. Покупатели оставляют много положительных отзывов на эти модели, однако, часто указывают на некоторое несоответствие технических характеристик в паспорте и самом изделии. Несмотря на это, впечатление от российской сантехники в целом положительное.
