Для чего нужен транзистор-тестер и что он меряет

Что меряет и определяет

Транзистор-тестер умеет определять параметры и цоколевку таких полупроводниковых элементов как:

  • Двухвыводные компоненты — диоды, стабилитроны, светодиоды (показывает напряжение, при котором начинает свечение) и некоторые другие.
  • Триоды — транзисторы (mosfet — ёмкость затвора и напряжение открытия, J-fet, биполярные – падение напряжения и hFE), тиристоры и симисторы. Проверяет и сборки из диодов Шоттки в трёхвыводных корпусах типа TO-220 и подобных.

Пассивные компоненты:

  • резисторы (измеряет сопротивление);
  • конденсаторы (ёмкость, Vloss – падение напряжения после импульса зарядки, ESR);
  • дроссели и катушки индуктивности (индуктивность, сопротивление постоянному току).

Модели как GM328a имеют встроенный генератор ШИМ-сигнала с частотой импульсов 8 кГц (может также отличаться в разных моделях), функцию измерения частоты до 2МГц (при этом измеряет достаточно точно частоту разных сигналов — синусоиды, меандра, треугольника, пилы, есть и информация о том, что некоторые версии «меряют» до 3.95 МГц), функцию вольтметра (до 50 В и часто с большими погрешностями). Также полезной будет функция генератора меандра – тестер транзисторов способен выдавать сигнала частотой до 2 МГц.

Обратите внимание, что наименьшая частота — 1 Гц обозначается как 1000 мГц (м — маленькая), то есть «милигерц». Это не гигагерц!

Как проверить транзистор, не выпаивая из схемы

Схема пробника для проверки транзисторов: R1 20 кОм, С1 20 мкФ, Д2 Д7А — Ж.

Выпаивание из схемы определенного элемента сопряжено с некоторыми трудностями – по внешнему виду сложно определить, какое именно из них необходимо выпаивать.

Многие профессионалы для проверки транзистора непосредственно в гнезде предлагают использовать пробник. Этот прибор представляет собой блокинг-генератор, в котором роль активного элемента играет сама деталь, требующая проверки.

Система работы пробника со сложной схемой построена на включении 2 индикаторов, которые сообщают – пробита цепь, или нет. Варианты их изготовления широко представлены в интернете.

Последовательность действий при проверке транзисторов одним из таких приборов, следующая:

  1. Сначала тестируется исправный транзистор, с помощью которого проверяют, есть генерация тока, или нет. Если генерация есть, то продолжаем тестирование. При отсутствии генерации меняются местами выводы обмоток.
  2. Далее проверяется лампа Л1 на размыкание щупов. Лампочка должна гореть. В случае, если этого не происходит, меняются местами выводы любой из обмоток трансформатора.
  3. После этих процедур начинается непосредственная проверка прибором транзистора, который предположительно вышел из строя. К его выводам подключаются щупы.
  4. Переключатель устанавливается в положение PNP или NPN, включается питание.

Свечение лампы Л1 свидетельствует о пригодности проверяемого элемента схемы. Если же начинает гореть лампа Л2, значит есть какие-то неполадки (скорее всего пробит переход между коллектором и эмиттером);

В случае если не горит ни одна из ламп, то это признак того, что он вышел из строя.

Существуют также пробники с очень простыми схемами, которые перед началом работы не требуют никакой наладки. Они характеризуются очень малым током, который проходит через элемент, подлежащий тестированию. При этом, опасность его вывода из строя практически нулевая.

К такой категории относятся приборы, состоящие из батарейки и лампочки (или светодиода).

Для проверки нужно последовательно выполнить такие операции:

  1. Подключить к наиболее вероятному выходу базы один из щупов.
  2. Вторым щупом поочередно касаемся каждого из оставшихся двух выводов. Если в одном из подключений контакта нет, тогда произошла ошибка с выбором базы. Нужно начинать сначала с другой очередностью.
  3. Далее советуют проделать те же операции с другим щупом (поменять плюсовый на минусовый) на выбранной базе.
  4. Поочередное соединение базы щупами разных полярностей с коллектором и эмиттером в одном случае должно зафиксировать контакт, а в другом нет. Считается, что такой транзистор исправный.

Внешний вид устройства

Электронный тестер представляет из себя небольшое устройство с дисплеем, кнопкой-энкодером и специальной контактной площадкой для подключения электронных компонентов (ZIF-панель).

У дешевых тестеров дисплеи простые текстовые, на которых отображается только основная информация, более навороченные оснащены графическим дисплеем с отображением пиктограмм элементов. На такой экран помещается больше информации. ZIF-панель сделана для удобного крепления контактов измеряемого элемента.

Кнопка служит для включения и одновременного измерения номинала элемента, в более дорогих моделях предусмотрен еще и энкодер для перемещения по меню, выбора опций, а также тонкой настройки прибора.

Что это такое

Транзистор-тестер —это универсальный цифровой измерительный прибор, способный проверять не только транзисторы, но и другие элементы. Как полупроводниковые — тиристоры, симисторы, диоды и прочие, так и пассивные элементы, например: резисторы, конденсаторы, катушки индуктивности.

Однако в большинстве случаев указанные выше элементы удобнее и быстрее проверить на исправность мультиметром, но этот прибор всё равно пригодится, в качестве ESR-тестера.

ESR – эквивалентное последовательное сопротивление, важный параметр для электролитических конденсаторов. В связи с невозможностью его измерения бытовым мультиметром, а специализированные ESR-метры стоят дорого, у новичков значительно затрудняется диагностика неисправностей электронных схем.

С помощью транзистор-тестеров вы сможете измерить ESR с нормальной точностью, а стоимость этих приборов лежит в пределах 10-20 долларов в зависимости от модели.

Этот прибор часто называют «Транзистор-тестер Маркуса», что отчасти неправильно. Изначально идея создать универсальное средство для проверки радиодеталей зародилась у Маркуса Фрейека, впоследствии его дело продолжил Карл Хайнц Куббелер. А так называемые транзистор тестеры с алиэкспресс – это ничто иное как копии тестера Маркуса, приборы доработанные энтузиастами. В связи с чем конкретного производителя у них нет, зато есть широкое сообщество в интернете. Благодаря этому легко найти русскоязычную прошивку и инструкции по модернизации устройства.

Схема проверки полевого транзистора n-канального типа мультиметром

Перед тем, как проверить исправность полевого транзистора, необходимо учитывать, что в современных радиодеталях типа MOSFET между стоком и истоком есть дополнительный диод. Этот элемент обычно присутствует на схеме прибора. Его полярность зависит от типа транзистора.

Порядок проверки исправности n-канального транзистора мультиметром следующий:

  1. Снять статическое электричество с транзистора.
  2. Перевести мультиметр в режим проверки диодов.
  3. Подключить черный провод мультиметра к минусу измерительного прибора, а красный – к плюсу.
  4. Подключить красный провод к истоку, а черный – к стоку транзистора. Если транзистор исправен, то мультиметр покажет напряжение на переходе 0,5 — 0,7 В.

Подключить красный провод мультиметра к стоку, а черный – к истоку транзистора. При исправном приборе мультиметр покажет единицу, что означает бесконечность.
Подключить черный провод к истоку, а красный – к затвору. Таким образом, осуществляется открытие транзистора.
Черный провод оставляется на истоке, а красный подсоединяется к стоку. При исправном приборе мультиметр покажет напряжение от 0 до 800 мВ.
При смене полярности щупов мультиметра величина показаний не должна измениться.
Подключить красный провод к истоку, а черный – к затвору. Произойдет закрытие транзистора.
При этом транзистор возвратиться в состояние, соответствующее п.п.4 и 5.

По проделанным измерениям можно сделать вывод, что если полевой транзистор открывается и закрывается с помощью постоянного напряжения с мультиметра, то он исправен.

Полевой транзистор имеет большую входную емкость, которая разряжается довольно долго.

Литература

  • 1) http://elwo.ru/publ/skhemy_na_mikrokontrollerakh/pereproshivka_pribora_na_russkij_jazyk/9-1-0-875
  • 2) https://mysku.ru/blog/aliexpress/50732.html
  • 3) http://mysku.me/blog/china-stores/43702.html
  • 4) https://mysku.ru/blog/china-stores/39374.html
  • 5) http://avrtester.tode.cz/upload/ttester_ru.pdf
  • 6) http://shop-microkontroller.ru/universalnyy-tester-radiokomponentov-lcr-t4
  • 7) https://habrahabr.ru/sandbox/86225/
  • 8) https://mysku.ru/blog/ebay/20647.html
  • 9) http://go-radio.ru/universalniy-tester-radiokomponentov.html
  • 10) https://my-chip.info/elektroliticheskij-kondensator-parametr-esr-i-ego-izmerenie/

Как пользоваться

При первом включении транзистор-тестера происходит калибровка и самотестирование, в ходе которой вам нужно будет сначала замкнуть три вывода на ZIF-панели, а затем снять перемычку и установить конденсатор ёмкостью более 100 нФ. Он часто идёт в комплекте с устройством.

Теперь поговорим о том, как проверить электронный компонент. Для подключения элементов есть ZIF-панель. Это специальная панель с рычажным зажимом для подключения радиоэлектронных компонентов. Используется чаще всего на программаторах и как в нашем случае – универсальных тестерах компонентов.

Несмотря на то, что разъёмов в панельке транзистор-тестера много, вы можете видеть на фото выше, что промаркированы цифры от 1 до 3 и они повторяются. Разъёмы просто замкнуты между собой, это нужно для удобства подключения элементов в разных корпусах.

После подключения элемента к тестеру нужно нажать на кнопку (или на энкодер, в случае использования модели M328). На экран выведется графическое обозначение компонента, с его цоколевкой и его характеристики (в случае определения параметров и исправности). Если деталь неисправна, то выдаст, что-то вроде «No, unkown, damage part». Измерение происходит с задержкой в 1-2 секунды, так как прибор сначала выполняет самотестирование.

Характеристики тестера T7

  • Автоматическое определение NPN и PNP транзисторов, n-канальный и p-канальный МОП-транзистор, диод (в том числе двойной диода), тиристор, транзистор, резистор, конденсатор и другие компоненты.
  • Автоматический тест компонента и отображение на ЖК-дисплее
  • Может обнаружить защитный MOSFET диод, коэффициент усиления, определении выводов транзистора
  • Измерение емкости MOSFET, пороговое напряжение
  • Управление одной кнопкой, автоматическое отключение.
  • Всего 20 nA тока при отключении.
  • Автоматическая идентификация компонентов по расположению ног.
  • Измерения биполярного транзистора — коэффициент усиления и база-эмиттер пороговое напряжение.
  • Выявление транзисторов Дарлингтона.
  • Может одновременно измерять два резистора, так что вы можете измерить потенциометр.
  • Измерение сопротивления с разрешением 0.1 Ом, до 50 МОм может быть измерено.
  • Можно измерить конденсаторы емкости 30pF — 100mf, разрешение 1pF.
  • Измерить эквивалентное последовательное сопротивление ESR, разрешение 0.01 Ом.
  • Может показать прямое падение напряжения на диоде.
  • LED определяет как прямое падение напряжения на диоде
  • Может измерять у диода проходную емкость. Если биполярный транзистор — тоже покажет проходную емкость.
  • Питание от литиевого аккумулятора 1000 мА/ч
  • Цена 25-30$

Как это все работает?

Для тестирования вам нужно вставить измеряемый компонент (конденсатор, резистор, светодиод и т.п.) в контакты панельки ZIF, следя при этом, чтобы номера контактов были разными.

Затем зажать компонент специальным рычажком и нажать кнопку на приборе.

Устройство включится и через пару секунд выдаст вам полную информацию о вставленном компоненте. Вероятно, вы скажете, что мультиметром замерять проще. Может и так, но это относится только к резисторам. Другие компоненты, например, конденсаторы мерить мультиметром долго и нудно. К тому же ESR-тестер может определить степень изношенности конденсатора.

Прибор может питаться от внешнего источника питания с напряжением 9В, или от батарейки крона.

Как пользоваться мультиметром: советы

http-equiv=»Content-Type» content=»text/html;charset=UTF-8″>ass=»align-left»>Тестер — это максимально полезная вещь даже для домашнего мастера. Чтобы определить работоспособность детали, вам не придется вызывать мастера и переплачивать, просто возьмите мультиметр. Давайте выясним, как применять его в разных случаях:

Такой способ отлично подходит для измерения напряжения в розетке либо проверки батареек.

Как пользоваться тестером напряжения? Для этого подключение щупов не меняйте, а переключатель поверните в позицию V-. Теперь выберите примерное значение измерений. Лучше сразу поставьте большое, а затем снижайте.

Щупы параллельно подведите к контактам. При неправильной подводке мультиметр цифровой отобразит на экране знак минус. Это значит, вам нужно поменять щупы местами.

Фото: YouTube.com/Сергей Сощенко: UGC

Когда на дисплее появилось значение 008, к примеру, тогда напряжение батареек значительно ниже, чем установленный порог в мультиметре. Понижайте диапазон до тех пор, пока не появится 8,9. Это нормальное значение, которое показывает напряжение в 9 вольт. А если на дисплее появилась единица, тогда диапазон, наоборот, нужно повышать.

Для этой процедуры щупы не переставляйте. Как правильно пользоваться мультиметром дальше? Поворотник установите в позицию V~.

На примере рассмотрим обычную розетку 220 вольт. Полярность подключения значения не имеет, а вот диапазон измерения установите на максимум. Вставьте щупы в розетку и смотрите на дисплей. В норме результат должен составить от 180 до 240 вольт.

Фото: YouTube.com/MasteR: UGC

Измерение сопротивления.

Этот способ поможет определить работоспособность техники и ее деталей. Прежде всего отключите измеряемый прибор от сети, иначе значение будет неточным. Переключатель поверните в позицию Ω.

Правильное пользование мультиметром включает подсоединение щупов к контактам. Если на табло показалась единица, OL или OVER, значит, случилась перегрузка и нужно установить больший диапазон. Но если на дисплее вы увидели ноль, тогда необходимо снизить диапазон.

Фото: YouTube.com/Сергей Сощенко: UGC

Замер силы тока.

Сразу скажем, что мультиметр лучше не использовать для измерения диапазонов свыше 10 А, иначе тестер может выйти из строя

Кроме того, важно придерживаться последовательности подключения

Как пользоваться тестером? Красный щуп подключите в гнездо mA или 10 ADC, а черный — COM. Переключатель поверните в позицию А- и подсоедините щупы в разрыв цепи, как показано на фото. Параллельное соединение запрещено, поскольку может вывести тестер из строя.

Фото: YouTube.com/Сергей Сощенко: UGC

Проверка радиодеталей.

На примере рассмотрим диод. Вам нужно определить, насколько деталь рабочая.

Как пользоваться устройством? Черный щуп подключите в отверстие COM, а красный — V/Ω. Далее черный щуп подведите к минусовому контакту диода, а красный — к плюсовому.

В исправном состоянии диод покажет цифровые показатели. Если же деталь сгорела, тогда на дисплее высветится единица, а если пробита — значения меньше единицы.

Фото: YouTube.com/Сергей Гаврилов: UGC

Прозвонка.

Здесь на сопротивление проверяется электрическая цепь. Если у вас есть мультиметр, инструкция поможет разобраться с правильным использование тестера.

Чтобы узнать, нет ли в проводе обрыва цепи, выберите отделение с колокольчиком. Замкните щупы вместе. Если слышен писк — мультиметр находится в рабочем состоянии. Теперь подведите щупы к концам провода. Издается писк? Провод целый. Если ничего не слышно, значит, есть обрыв и провод неисправен.

Фото: YouTube.com/Tonurwator: UGC

Придерживаясь нехитрых правил, вы сможете легко проверить детали и технику на работоспособность. Удачи!

2020-09-05

2020-09-05

2020-09-05

2020-09-05

2020-09-05

02:03

2020-09-05

2020-09-05

2020-09-05

2020-09-05

Замер сопротивления

Положение щупов тоже самое. Переключатель перемещается в отдел Ω. Теперь необходимо убедиться, что мультиметр находится в исправном состоянии. Как проверить? Просто соединяются между собой два щупа. При этом прибор должен показать ноль.

В этом измерительном диапазоне также несколько пределов, плюс функция прозвонки электрических цепей и проверки диодов. Как прозвонить цепь мультиметром, будет представлено ниже.

Для примера можно рассмотреть, как измерять мультиметром сопротивление катушки с неизвестным номиналом, это пригодится, если нет уверенности в ее работоспособности. В отличие от предыдущих тестов здесь нет необходимости выставлять предел по максимуму. От этого прибор не пострадает. Последовательность проверки может быть такой:

  • К примеру, предел измерения устанавливается на среднее значение. Пусть это будет 2М. То есть, предельное значение сопротивления не должно превышать 2 МОм.
  • Подсоединяются к концам катушки щупы.
  • Если на дисплее появились нули, то у катушки есть некоторое сопротивление, просто неправильно был выбран предел проверки. Поэтому его надо снизить на одну позицию – до 200К.
  • Еще раз проводится тест. Если он показал уже числовое значение, но перед числом стоит ноль, то можно еще снизить порог на одну позицию.
  • И таким образом довести показатель на дисплее до целого числа. Оно и будет являться номинальным сопротивлением катушки.

Если при тестировании на сопротивление катушки на мониторе появилась цифра «1». Это значит, что номинал намного выше, чем выбранный предел. То есть, надо будет идти в обратном направлении, повышая предел измерений.

Как пользоваться

При первом включении транзистор-тестера происходит калибровка и самотестирование, в ходе которой вам нужно будет сначала замкнуть три вывода на ZIF-панели, а затем снять перемычку и установить конденсатор ёмкостью более 100 нФ. Он часто идёт в комплекте с устройством.

Теперь поговорим о том, как проверить электронный компонент. Для подключения элементов есть ZIF-панель. Это специальная панель с рычажным зажимом для подключения радиоэлектронных компонентов. Используется чаще всего на программаторах и как в нашем случае – универсальных тестерах компонентов.

Несмотря на то, что разъёмов в панельке транзистор-тестера много, вы можете видеть на фото выше, что промаркированы цифры от 1 до 3 и они повторяются. Разъёмы просто замкнуты между собой, это нужно для удобства подключения элементов в разных корпусах.

После подключения элемента к тестеру нужно нажать на кнопку (или на энкодер, в случае использования модели M328). На экран выведется графическое обозначение компонента, с его цоколевкой и его характеристики (в случае определения параметров и исправности). Если деталь неисправна, то выдаст, что-то вроде «No, unkown, damage part». Измерение происходит с задержкой в 1-2 секунды, так как прибор сначала выполняет самотестирование.

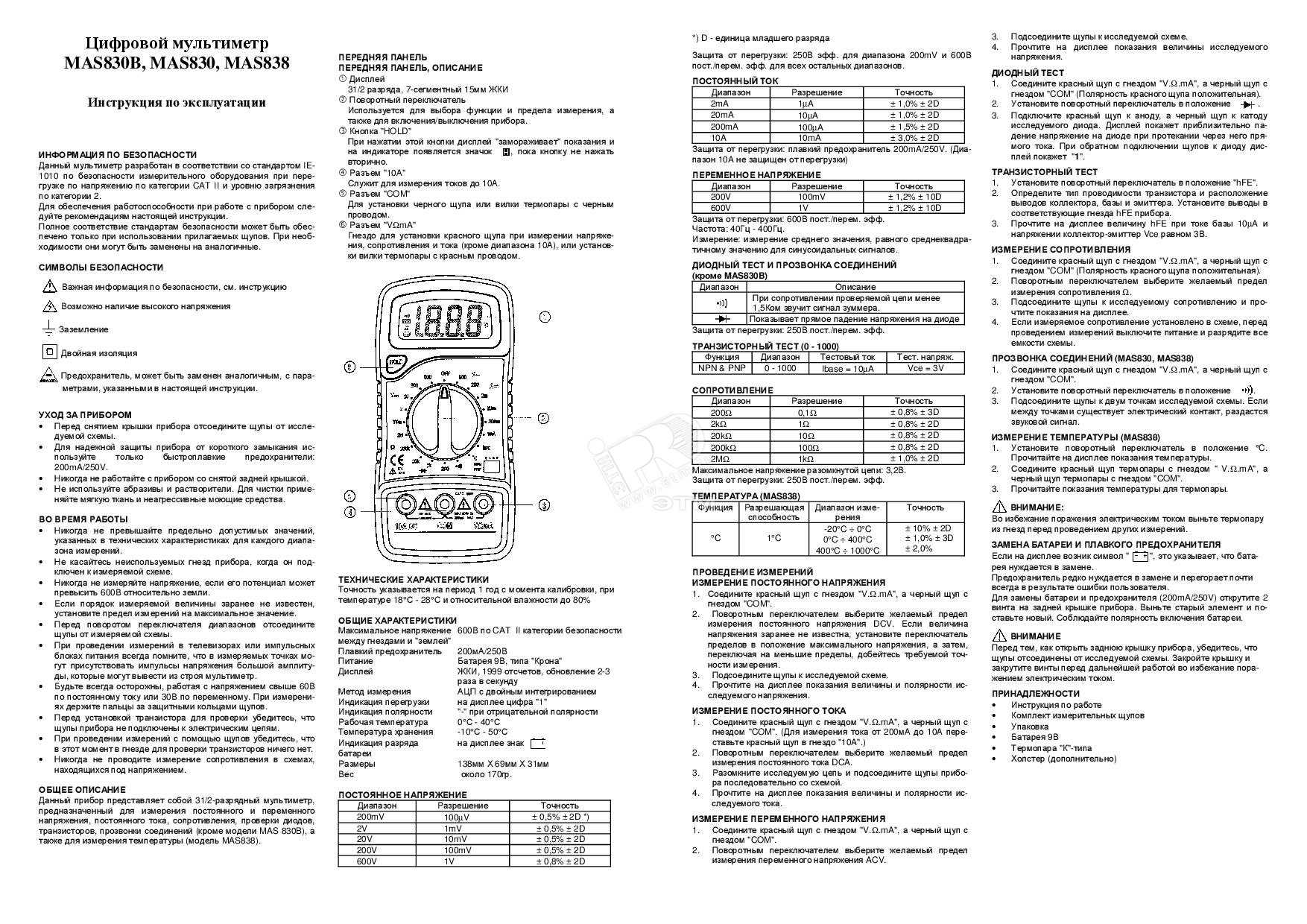

Инструкция по безопасному применению

Как правило, инструкция по безопасной эксплуатации для всех аппаратов общая. До начала проведения работ с тестером, необходимо надеть на руки средства личной безопасности. Затем изучить инструкцию к конкретному выключателю тока, который нужно протестировать. Далее нужно нажать кнопку выключателя тока или короткого замыкания, вставить щуп к фазному выходу, а другой подсоединить к заземленному контакту тестируемого прибора. Потом требуется нажать кнопку тестирования и узнать данные.

Обратите внимание! Важно, что тестировать незаземленные контакты нельзя. Это может быть опасно для жизни

Инструкция по безопасному применению

В целом, тестер напряжения или мультиметр, согласно современной терминологии, — устройство многофункциональное, направленное на проверку любого электрооборудования. Бывает разных видов и поставляется на рынок с разными функциями. Позволяет проверять емкость, индуктивность и транзистор во многих случаях. Работает исправно в течение многих лет по инструкции. Не требует особого ухода.

Обзор моделей

На рынке представлено большое количество разнообразных мультиметров — от дешевых домашних до дорогих профессиональных. Выбор конкретной модели зависит от потребностей покупателя и задач, которые он хочет решить.

Важно! Перед покупкой стоит изучить отзывы и обзоры: они позволят узнать недостатки конкретных моделей и избежать их

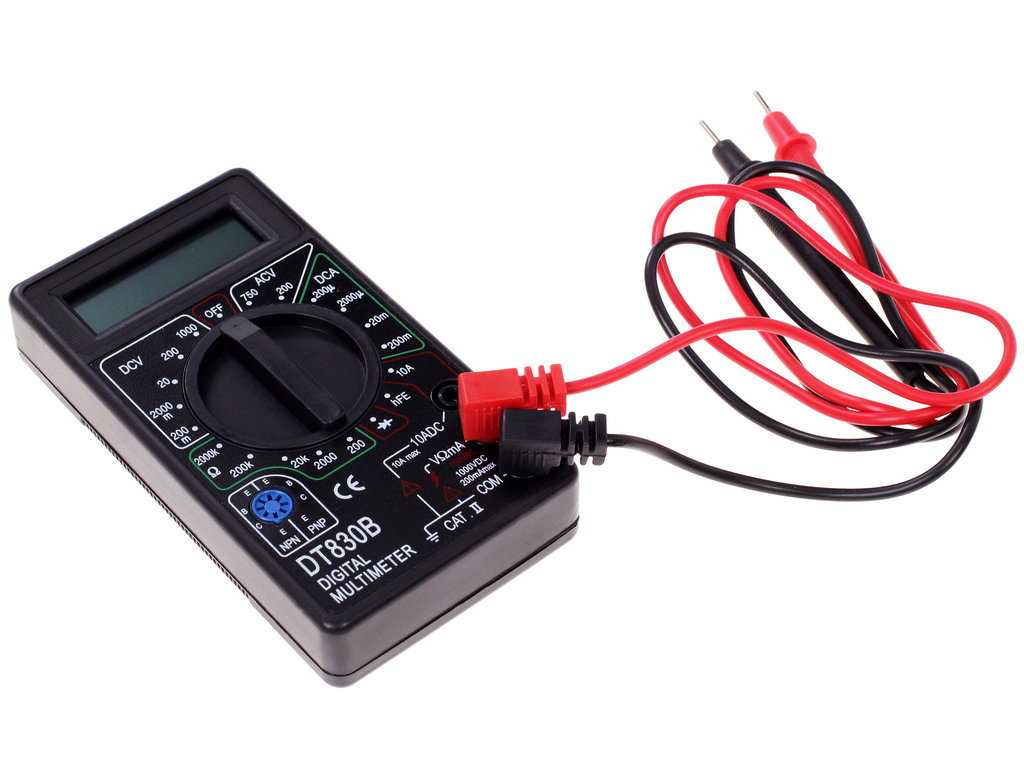

DT-830B

Многофункциональный прибор китайского производства, который удобно брать с собой. Имеет небольшие размеры (12,6*7*2,8 см) и вес (менее 150 грамм). Выполняет функции амперметра, омметра и вольтметра, в основном используется для измерения напряжения, постоянного тока и сопротивления, а также для проверки транзисторов и диодов. Информация отражается на дисплее.

Прибор отличается высокой чувствительностью и небольшой, не более 1%, погрешностью. Его средняя стоимость — около 200-300 рублей.

«DT-830B» — недорогой, но качественный тестер

Пользователи положительно оценивают тестер: инструмент хорошо справляется со своими задачами и хорошо подходит для домашнего применения. Особенно отмечают, что им можно проверять даже батарейки, поскольку он измеряет ток до 10 Ампер.

Среди недостатков чаще всего указывают на слабый, тонкий щуп, который требует переделки.

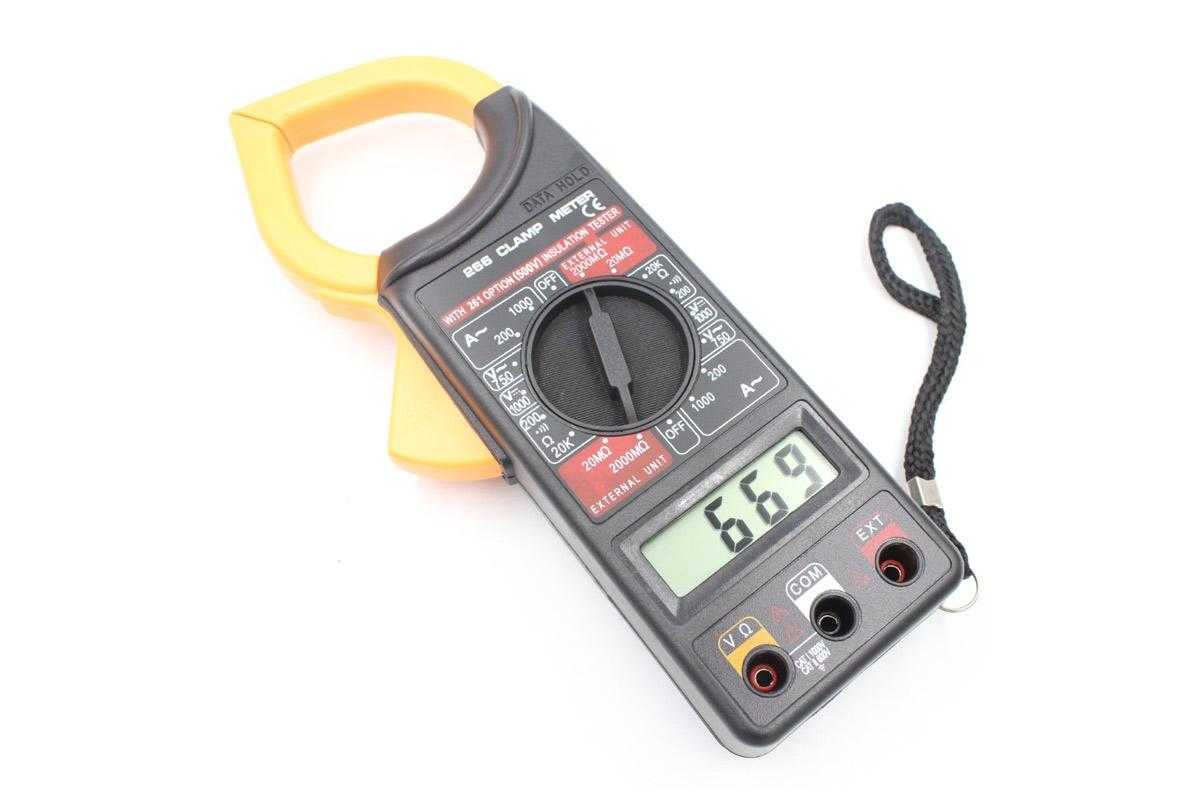

C266 (DT-266)

Небольшой и удобный в работе прибор, позволяющий измерить переменные и постоянные ток и напряжение, сопротивление цепи и ее целостность, а также температуру (от 0 до +750 градусов). Модель имеет высокую степень защиты, индикаторы перегрузки и заряда, в комплект входят щупы, термопара и чехол. Результаты измерений сохраняются в памяти. Средняя стоимость — 600-700 рублей.

«DT-266» — высокоточный прибор

Покупатели отмечают высокую точность измерений, невысокую цену и хорошее качество устройства, удобство работы. К недостаткам относятся некачественные щупы — они быстро выходят из строя.

М812

Один из лучших вариантов для дома. Модель небольшая и легкая (меньше 100 грамм), помещается в карман или в ящик с инструментами. Позволяет измерить постоянное и переменное напряжение, постоянный ток и сопротивление, провести «прозвон», измерить температуру от −10 до +50 градусов. В комплект входят только щупы. Средняя цена составляет около 300 рублей.

«М812» хорошо подходит для домашних работ

Отзывы о модели в основном едины: устройство не представляет ничего особенного, но хорошо справляется с небольшой работой и полностью оправдывает невысокую цену. Некоторые также отмечают низкую точность показаний, хотя друге покупатели говорят о неплохой точности данных.

DT9208A

Недорогой, но точный прибор позволяет измерять характеристики электросети: напряжение, ток, частоту, сопротивление и другие. Данные выводятся на экран. Благодаря возможности получить точные данные и качественной сборке прибор подойдет и любителям, и профессионалам. В комплект входят набор щупов и термопара для измерения температуры. Средняя стоимость набора — 900 рублей.

Покупатели оценивают «DT9208A» невысоко

К сожалению, пользователи отмечают, что прибор имеет большое количество недостатков: низкое качество щупов и слабый корпус, слабый отклик, также тестер «грешит» неточными измерениями.

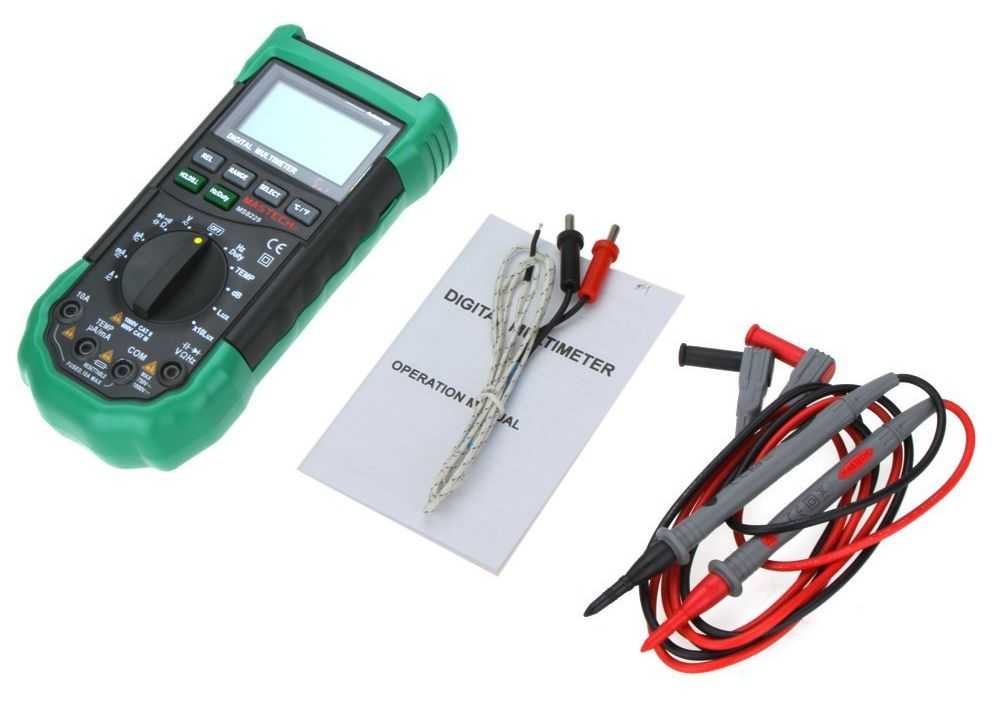

МS 8229

Профессиональный многофункциональный мультиметр, который предназначен для определения напряжения, тока, емкости АКБ, частоты, сопротивления. Можно использовать в ручном и автоматическом режимах, а также проводить «прозвон» полупроводниковых диодов для определения функциональности и целостности всей сети. Прибор может использоваться для определения влажность, температуры, уровней звукового поля и освещенности. В комплект входят щупы и термопара, позволяющая проводить измерение при температуре от −20 до +1000 градусов. Погрешность составляет не более 1%, имеется функция автоматического выключения, корпус прорезинен. Средняя стоимость — от 4 тысяч рублей.

Профессиональный «МS 8229» оправдывает цену

Отзывы крайне положительно оценивают тестер, качество сборки и точность измерений.

Электрический тестер или мультиметр может потребоваться и профессионалам, и любителям, которым необходимо проверить или отремонтировать электроприбор

Важно не только выбрать подходящую для конкретных задач модель, но и уметь обращаться с нею

Проверка деталей универсальным тестером

Ножки деталей вставляем в две разные области. Через несколько мгновений на экране видим результаты измерений. Указывается тип элемента (рисуется графическое изображение), между какими пинами он включён, указывается его номинал с указанием размерности и единиц измерения, дополнительные параметры, если они есть.

Проверка резисторов, ёмкостей

На фото результаты измерений двух резисторов. Их, конечно, можно и мультиметром проверить, но и так быстро и просто. Эту функцию можно использовать, если цветовая маркировка пока даётся плохо.

Примеры измерения универсальным тестером сопротивлений

Для смены детали просто одну вынимаем ставим следующую

Неважно в какие гнёзда. Измерение установленного элемента начинается после кратковременного нажатия на валкодер

Поменяли резистор, нажали, получили новые результаты измерений. Без нажатия на экране остаются старые данные. Если не производить никаких действий достаточно долго (около 30 секунд) прибор выключится.

Установлен в измерительные гнезда электролитический конденсатор и результат его измерений

С конденсаторами всё точно так же. Просто вставляете ножки в измерительную колодку и нажимаете на валкодер.

Обратите внимание! Электролитические конденсаторы перед проверкой надо разряжать. Или вам придётся покупать новый прибор

Как проверить диоды и стабилитроны

Проверить универсальным измерителем можно диоды. Некоторые, диоды Шоттки, например, могут протестировать не все модели. Если вы работаете с такими специальными радиоэлементами, смотрите чтобы в описании был указан нужный вам тип диодов.

Результаты проверки диодов универсальным тестером

При проверке диодов тоже указывается тип (схематическое изображение), в какие пины подключён. Указывает падение напряжения, а на переходе, обратный ток и ёмкость (видимо, паразитную).

Проверка стабилитронов

При измерении стабилитронов показывает также напряжение обратного пробоя. Обычным мультиметром этот параметр проверить сложно. Вернее, не всегда возможно. Многие приборы просто не могут «пробить» барьер.

Как измерить транзисторы

Транзисторы могут быть маленькими, с короткими ножками. Устанавливаются они на две измерительные площадки.

Тестер транзисторов определяет распиновку и все параметры

Показывает распиновку, то есть к какому входу подключён эмиттер, коллектор, база. Указывается тип — NPN или PNP, токи перехода и напряжение. Если транзистор пробит, определяется он как сопротивление с малым номиналом.

Работа в качестве генератора меандра

При выборе режима работы в качестве генератора — f-Generator, автоматически переходите в меню, где перечислены частоты

В сборке GM328 генерируются прямоугольные импульсы со скважностью 2. Амплитуда — 5 вольт, а частота — от 1 Гц до 2 МГц

Но выбрать можно только из списка. Самому задавать частоты нет возможности.

Работа в режиме генератора определенной частоты

Частоты представлены в виде списка и зациклены. Если вы находитесь на последней строчке и нажимаете ещё раз «вниз», то оказываетесь на первой строчке. Аналогично и с верхней строкой. Если курсор стоит на верхней позиции, нажатие «вверх» перекинет вас на самую нижнюю позицию.

Как работать с универсальным тестером

Работает прибор от батареек и от сети через адаптер. Питание может быть от 6 В до 12 В. Зависит от конкретной модели.

Как пользоваться тестером транзисторов

Каждый раз при включении прибора проверяется наличие питания и его параметры. Если питание в норме, высвечивается об этом сообщение и работа продолжается — начинается тест установленной детали. Если питание «не ОК», придётся заменить батарейку или включиться через адаптер и включить его снова.

Установка радиоэлемента и его проверка

Проверяемые детали надо устанавливать в разъёмы/пины, которые находятся под экраном. Обычно есть три зоны. В каждой по несколько контактных площадок. С таким устройством можно без проблем ставить и большие, и маленькие детали — разъёмы находятся на разном расстоянии.

Это три пина (три области) для установки ножек тестируемых деталей

Ножки деталей устанавливаем в разъёмы так, чтобы они попали в разные зоны. Нажимаем кнопку «старт». Через пару секунд на экране появятся результаты измерений. Высвечивается условное обозначение проверенной детали и измеренные параметры.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.
