Как найти скрытую проводку в стене квартиры

Исследуем электросеть в помещении

Просто так вдруг кабели не могут выйти из строя. Для этого всегда найдется причина:

• сверление дыр в стене;
• некачественная установка проводки на этапе строительных работ;
• проведенный ранее неправильный ремонт электросетей.

Если на том месте, где неисправна сеть, виден гвоздь, на котором висит картина, например, – вот и причина неисправности. Но простое удаление гвоздя из отверстия, естественно, уже не спасет кабели. Их, вероятно, придется заменять на новые. Об этом чуть позже.

Гвоздь, на котором висит картина, может стать причиной обрыва проводки в стене. Но его извлечение не спасет ситуацию

А пока – будем искать поврежденные проводники. С электросетью проблема, если в какой-то из розеток в помещении нет напряжения, или оно низкое (вы подключаете к ней бытовую технику, а она не функционирует, при этом сомнений в работоспособности питающего провода и самой быттехники нет), не работает освещение в комнате или во всей квартире. Найти не составит труда.

Сначала надо обнаружить все части электросистемы, которые перестали действовать:

Проверьте, есть ли напряжение в каждой розетке дома. С помощью мультиметра быстро и просто понять, какие розетки работают, какие – нет;

Мультимер идеально подходит для бытового использования. С его помощью легко проверить, есть ли напряжение в розетках или нет

Важно: мультиметр стоит от 500 до 3 тысяч рублей. Как у профессионалов, так и в бытовом использовании популярны товары таких фирм-производителей, как: «Хама», «Мастер», Gembird

Везде ли работает освещение? Проверьте все потолочные и настенные светильники в доме. Найдите те, что не действуют из-за проблем с проводкой, а не потому, что в них лампочка перегорела.

Теперь нужно отыскать конкретный поврежденный участок, а именно, где он расположен: между включателем и розеткой, между двумя соседними выключателями или розетками. Как найти обрыв в скрытой проводке? В данном случае используют мультиметр. Его последовательно подключают к розеткам и включателям, отмечая те, что не выдают напряжения.

Если в помещении не работает освещение, то обрыв проводки мог произойти на участке между коробкой (местом соединения проводников) и выключателем, между выключателем и осветителем. Чтобы найти точное место, нужен индикатор напряжения, который покажет фазы.

Важно: индикатор напряжения можно приобрести в среднем за 300 рублей. Хорошая продукция у фирм: «МАСТАК», «ДжиТиСи», «Ресанта», «Люкс-Тулс»

Оборудование по виду напоминает прямую отвертку. На конце – сигнальная лампа. Если фаза есть, то лампочка загорается, если нет – то остается в выключенном состоянии.

Индикатор напряжения на конце имеет сигнальную лампочку. Если напряжение в розетке или выключателе есть, лампочка “подаст сигнал”

Снимите декоративную крышку с выключателя и с помощью индикатора проверьте, есть ли фаза в контактах. Обследование необходимо проводить, когда светильник выключен! Если индикатор не определяет наличие фазы, значит провод неисправен где-то между коробкой проводов и самим выключателем.

Фаза «показалась» при выключенном светильнике? Включите его и еще раз проверьте контакты индикатором. Теперь фазы нет? Тогда провода неисправны на участке от коробки соединений до осветительного прибора.

Если фазы в выключателе нет совсем, проверьте индикатором напряжения светильник. Прибор нужно вставить в патрон на место лампочки. Фаза обнаружена? Значит, ее в процессе монтажа перепутали с нулем. Это нарушение правил эксплуатации электрической сети. Нужно менять систему в обязательном порядке.

Краткий обзор бюджетных моделей

Наиболее популярные бюджетные модели поискового оборудования:

Bosch Truvo.

Пользоваться прибором очень просто. Индикаторная лампочка меняет цвет, если прибор приближается к металлу. Если свет зелёный – опасности для сверления нет, если красный – то в этом месте находятся электропровода. Когда красный свет горит постоянно, не моргая, то это обычный металл, а если красная лампочка мигает, то проводка находится под напряжением. Прибор обнаружит скрытую проводку на глубине до 5 см, цветной металл до 6 см, чёрный металл – до 7 см.

Детектор Bosch TruvoИсточник umkv.co.ua

Зубр профессионал.

Прибор найдёт не только металл, но и дерево. Прибор обнаружит скрытую проводку на глубине до 5 см, цветной металл до 6 см, чёрный металл – до 10 см, дерево – до 2 см. Тип материала отображается на дисплее разными цветами. Указывает глубину залегания электропроводки.

Wall Condtrol.

Может определять не только металл, но и пластик. Имеет очень прочный корпус, который защищает от пыли, воды. Обладает хорошей точностью сканирования и точку подсвечивает лучом. Глубина обнаружения кабеля до 5 см, чермета – до 5 см, меди – до 4 см, дерева – до 2 см.

Mastech MS6906.

Применяется для поиска металла, напряжения, скрытых конструкций. Искатель скрытой проводки обнаружит линии связи до 7,5 см, чёрного металла – до 6 см, цветного металла – до 3 см.

Принцип действия и виды устройств

Индикаторы проводки в стене относятся к измерительным приборам. По-другому их называют: детекторы, искатели, определители или сигнализаторы. Существуют различные методики поиска заложенной электросети. В зависимости от них выпускаются различного принципа действия устройства. Единственно, что объединяет различного вида приборы, это их сигнализационные свойства. При фиксации определённого типа сигнала они обязаны оповестить пользователя о его обнаружении.

Сигнализаторы проводки разделяются по принципу своей работы на следующие типы:

• определяющие электростатический сигнал;
• обнаруживающие электромагнитные колебания;
• работающие по аналогии с детекторами металлов;
• комбинированные.

В зависимости от своей функциональности и точности показаний различается и цена на приборы регистрации. К дополнительным возможностям устройств относится вид индикации и удобность использования. В качестве индикаторов применяются жидкокристаллические экраны или светодиодные столбики, а также звукооповещение. К удобствам использования относят: автоматическую калибровку, таймер отключения, простоту управления, габариты, и вес.

Электростатический детектор

Устройства такого типа используют в работе регистрацию излучения электромагнитного поля образованного вокруг проводника тока, который находится под напряжением. Такой подход является самым распространённым способом детектирования скрытой проводки. Недостаток такого метода в том, что при повреждённой или обесточенной проводке использовать прибор бесполезно. Также при работе возникает сложность в его настройке.

Все электростатические детекторы оборудуются подстройкой уровня восприимчивости сигнала. При малом уровне вероятность нахождения глубоко проложенного провода низкая, а при наибольшем возможны ложные срабатывания. А также наличие металлизации в исследуемом объекте и повышенная влажность приводит к искажениям результата измерений из-за их экранирующих свойств.

Электромагнитный прибор

Это такой вид прибора, принцип действия которого основан на обнаружении электромагнитного излучения, возникающего в проводнике тока. Такое устройство состоит из датчика, антенны и усиливающей схемы. Недостатками бытовых приборов является слабая способность к восприимчивости электромагнитного поля. Для хорошей работы такого устройства необходима нагрузка на линию электропередачи минимум один киловольт. Таким образом, использование его в быту неэффективно.

Часто такие приборы оборудованы ЖК-экраном, на которые выводятся результаты измерения электрического поля и напряжённости магнитного поля, а частота излучения звукового сигнала сообщает об удалённости от проводника. Достоинством прибора является высокая точность полученных результатов, а недостатки те же, что и у электростатического детектора. При этом основным является невозможность обнаружить кабель при его обрыве.

Использование металлоискателя

Такой искатель, направленный на обнаружение металлических элементов, из всех видов устройств отличается простотой действия, но и наименьшей эффективностью нахождения.

Работа металлоискателя построена на использование генератора, который возбуждает колебания в катушке индуктивности определённой частоты. Магнитный поток, проходя через катушку, создаёт на ней электродвижущую силу (ЭДС). Если провод попадает в поле действия катушки, то на её выходе наводится электрический сигнал. Чем ближе провод находится к катушке, тем больше величина наведённого сигнала. Этот уровень сигнала усиливается в приборе и сравнивается с опорным напряжением, выставленным в устройстве. По результатам сравнения формируются импульсы разной длительности, поступающие на звуковую часть.

Главным преимуществом такого типа поиска является возможность находить кабель без его подключения к сети. Однако именно такого типа приспособления сложны в изготовлении своими руками. К их недостаткам относится то, что устройство реагирует на любой металлизированный элемент в стене, будь то арматура, гвоздь или другой предмет подобного типа.

Что еще может помочь в поиске скрытой проводки

Выше были рассмотрены именно искатели, которые можно приобрести для личного пользования.

Но часто бывает, что найти проводку нужно лишь раз и для этого тратиться на специальный прибор – не целесообразно, но проводку все же обнаружить надо.

Индикаторные отвертки.

В таком случае на помощь может прийти индикаторная отвертка. Лучше, конечно, купить более современную, к примеру, такой является серия китайских индикаторных отверток MS, имеющая светозвуковую сигнализацию.

Но можно обойтись и обычным пробником со светодиодным индикатором.

Они работают по электростатическому принципу, то есть способны обнаружить электромагнитное поле, излучаемое проводкой под напряжением.

В пользовании они очень просты – достаточно приложить палец к специальному металлическому окошку (индикаторы MS) или коснуться жала отвертки (обычная индикаторная), а далее просто водим отверткой по стене.

В месте, где проложен провод, такие индикаторы начнут сигнализировать.

К недостаткам такого способа определения относится сравнительно небольшая глубина обнаружения (до 2 см), а также сильная погрешность, то есть точно обнаружить, где лежит кабель — не получится.

Удастся лишь определить канал шириной от 10 до 20 см. Но этого часто достаточно, чтобы выполнить монтажные работы, связанные со сверлением стены, нужно только все делать за границами определенного канала.

Мультиметр.

Для поиска также можно приспособить и мультиметр.

Но самого только прибора недостаточно, еще потребуется полевой транзистор (отличный вариант – КП103). Как проверить транзистор мультиметром читайте здесь https://elektrikexpert.ru/proverit-tranzistor-multimetrom.html.

Чтобы получить искатель, необходимо указанные элементы правильно соединить. У такого транзистора имеется три вывода – сток, исток, и затвор.

К первым двум выводам подсоединяем щупы мультиметра, переведенного в режим омметра, причем полярность неважна.

Затвор же будет играть роль антенны (которую можно немного удлинить).

Соорудив такое приспособление, можно приступать к поискам – антенной водим вдоль стены и смотрим показания мультиметра – любые отклонения в показаниях будут указывать на расположение кабеля.

Смартфон.

Помочь с определением скрытой проводки может помочь и смартфон с ОС Mac или Android.

Для них в магазине приложений можно найти программку «Metall Detector» или аналог ее.

Встроенный в смартфон магнитный датчик в сочетании с указанным программным обеспечением позволяет получить металлоискатель, которым можно обнаружить спрятанный в стене кабель.

Но стоит учитывать, что он будет реагировать на все металлические элементы, поэтому применить его можно не везде.

Точность поиска у смартфона – достаточная, чтобы определить канал, в котором проложена проводка.

Поиск проводки при помощи специальных устройств и приборов

Для того чтобы обнаружить электропроводку в стене, можно воспользоваться специальными приборами. В специализированных магазинах можно найти большое количество подобных устройств. Они различаются по функциональным возможностям и количеству настроек. Давайте рассмотрим популярные приборы, которые можно использовать для поиска.

Прибор «Поиск»

Говорящее название устройства. Прибор работает на основе электростатического принципа. Имеется четыре базовых режима работы, с помощью которых он может находить электропроводку даже глубоко в стене (до 7 сантиметров). Есть звуковое сопровождение и специальная индикация, которые будут сигнализировать при обнаружении проводов в стене. Пользоваться прибором достаточно просто. Необходимо выбрать соответствующий режим чувствительности (четвертый режим) и водить прибором вдоль стены. Это устройство не относится к профессиональным приборам и работает с погрешностью.

Прибор «МАГ-2»

Это устройство использует комбинированные методы поиска, сочетая электромагнитный и электростатический принципы действия. Два встроенных режима поиска: сети под нагрузкой и отключенной сети. Принцип действия такой же, как и у предыдущего прибора. При обнаружении электропроводки прибор подает звуковой и световой сигнал.

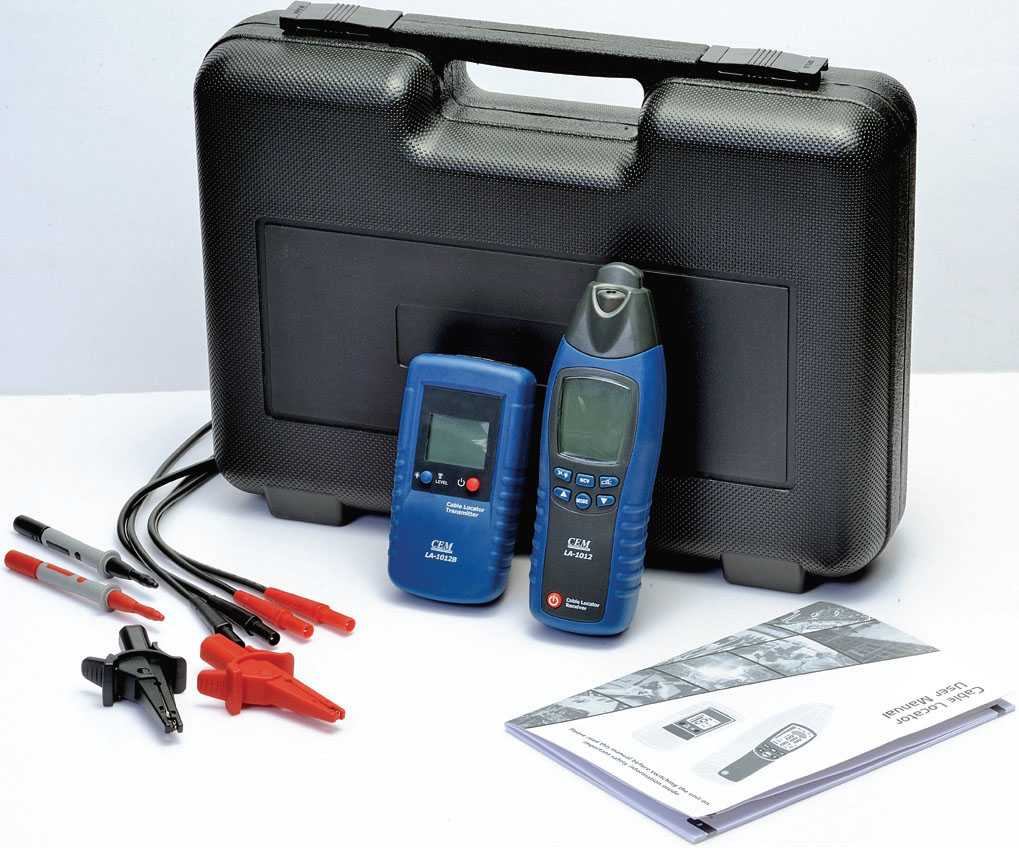

Прибор «LA 1012»

Это электронное устройство поиска китайского производства, которое имеет дополнительные функции, в том числе и дисплей, на который будет выводиться все необходимые показатели. Его работа основана на электромагнитном принципе действия. Прибор считается профессиональным, поэтому и стоимость значительно выше, чем у предыдущих устройств.

Индикаторные отвертки

Для поиска электрической проводки в стене можно использовать индикаторные отвертки. В специализированных магазинах вы можете найти различные модификации отверток. Лучше всего приобретать новые модели, которые имеют светозвуковую индикацию. Их работа основана на простом электростатическом принципе. Они находят магнитное поле проводки, которое исходит от проводов под напряжением. Пользоваться отверткой просто. Включаем ее и водим по поверхности стены до появления индикатора индикаторной отвертки. Там, где отвертка начала сигнализировать, проходит кабель под напряжением.

Методы, которые не работают

Существуют заблуждения, побуждающие начинающих электриков к бесполезным действиям.

Компас или магнит

Одно из них заключается в том, что человек пытается найти проводку с помощью компаса или магнита. Но провода сделаны из немагнитного материала – меди или алюминия. А распределительные коробки уже давно делают из пластика. Магниту притягиваться не к чему.

Смартфон с приложениями

Настоящие поисковые детекторы электропроводки стоят несколько десятков тысяч рублей. Однако возможно за разумную сумму сделать устройство из собственного смартфона. Необходимо приобрести сканер walabot diy и программное обеспечение к нему. Специальное приложение устанавливается на смартфон с операционной системой Андроид. Смартфон и сканер с помощью липучки компонуются в одно изделие и соединяются между собой специальным кабелем с микроразъёмами USB. Установив на сканере нужный режим поиска, надо приложить сборку к стене и начать по стене «елозить». Устройство ещё несовершенно, поэтому работа с ним сложна и требует обучения и тренировки.

Способы поиска электропроводки

В угоду потребителям созданы приборы для поиска электропроводки. Они, как правило, нацелены на обнаружение в «теле» стены конкретного материала, к примеру, металла. Какие-то приборы ищут пластик изоляции проводов.

Есть приспособления, сигнализирующие о неоднородности конструкции. Другие аппараты настроены на обширный список целей. Рассмотрим основных поисковиков и принципы их действия.

Сканер. Приборы группы иначе именуют детекторами. По принципу работы делятся на электромагнитные и электростатические. Последние находят сети лишь при включенном электричестве. Магнитные же сканеры улавливают напряжение даже в 1 киловатт, давая точные результаты при выключенном электричестве.

Минус прибора – реакция на металл. Кроме проводов он может содержаться в самих стенах, к примеру, арматуре бетонных плит. А вот в деревянных домах магнитные сканеры работают идеально. Электростатические модели, при этом, дают сбои во влажных помещениях. Искать с их помощью проводку в саунах, банях и подвалах бесполезно.

Мультиметр. Название дано универсальному прибору измерения электрических величин. Как минимум, прибор засекает ток, его напряжение и сопротивления. На измерение последнего нужно настроиться, решая вопрос как найти проводку в стене.

Показатели прибора выводят на 200 килоампер. В дополнение потребуется транзистор. Как найти проводку в стене мультиметром с его помощью? К аппарату присоединяют щупы транзистора. К левому выводу идет «сток», а к среднему «исток». Правый послужит антенной.

Она заставит транзистор отреагировать на попадание в электромагнитное поле. Оно отразится на сопротивлении прибора. Мультиметр зафиксирует это. Если брать профессиональный мультидетектор, придется отдать до 90 000 рублей. Однако, подойдет китайский за копейки и грошовый транзистор типа КП103А.

Смартфон. Вопрос, как найти скрытую проводку в стене решает ряд приложений. Приведем в пример Walabot DIY. Это приложение распознает неоднородность структуры стен. Значит, можно найти и провода, и трубы, профиля, арматуру и деревянные балки.

Главное, чтобы глубина их залегания не превышала 10-ти сантиметров. На экран передается расположение кабелей, проводов, труб и прочих включений в стены. Приложение бесплатное. Есть и платные версии надстроек к программе телефона.

Индикаторная отвертка. На стандартную похожа внешне, но не функционально. Металлический штырек индикаторной отвертки служит проводником. В ручку отвертки встроен индикатор. Для сигнализации в прибор вмонтирован светодиод.

Как найти проводку в стене индикаторной отверткой? Шлицом инструмента проводят по поверхностям. Засекая напряжение, отвертка дает не только световой, но и звуковой сигнал.

Альтернативой работе с электро-аппаратами является поиск проводки без приборов. Методы сводятся к осмотру стен и строительных схем:

Избавление от обоев – первый ответ на вопрос, как найти проводку в стене без прибора. Эффективен метод лишь при нахождении кабелей в штробах. Это выдолбленные в стенах выемки, замазанные цементным раствором. Следом укладки проводки становятся неровности на стенах.

Их и стоит высматривать, сняв финальное покрытие. Это к месту вр время ремонта. Впрочем, при 100-процентном оштукатуривании стен штробы могут остаться незамеченными.

Ориентация по карте электропроводки. Такая имеется у застройщика, часто выдается вместе с техпланом жилья. Впрочем, веры карте электропроводки мало. Обычно, на ней отражен норматив расположения проводов параллельно потолку на 15 сантиметров ниже него, а не реальная картина нахождения сетей.

Так, в панельных зданиях проводку часто кидают напрямую меж распределительными коробками, то есть по диагонали. Если на карте указано иначе, жизненную схему не стоит выкидывать из внимания.

Напоследок рассмотрим еще один альтернативный метод поиска проводки и даже разрывов в ней

Последнее важно при уже поврежденных кабелях. Обнаружение места поломки позволит вскрыть ограниченный участок стены, а не «перелопачивать» ее всю

Воспользуемся прибором собственной сборки.

Что нужно знать о скрытой проводке

Ее прокладывают внутри стены в специальных каналах-штробах. Уложенный таким образом кабель закрывают слоем строительной смеси, полностью выравнивая поверхность. Так он надежно защищен от возможного повреждения или разрыва. Кроме того, линия совсем не заметна. Поэтому рекомендуется делать план, на котором подробно указана разводка. Правда, делают это далеко не всегда.

Монтаж электрики регламентирован. Так, по ПУЭ все кабели кладут только под прямым углом. Строго запрещено делать это по диагонали. Провод тянется либо по горизонтали, либо по вертикали. Любые изменения в направлении выполняются только под углом 90°. Это важная информация, которая помогает отыскать линию. Правда, она дает только примерное представление о том, где находится провод, идущий от распределительной коробки либо розетки. Точную информацию дадут поисковые устройства.

Когда возникает необходимость поиска проводки?

Вот популярные случаи, когда придется выполнять поиск электропроводки в стене:

• Когда выполняется перепланировка. Например, требуется сделать дверной проем в другом месте стены, а для этого нужно знать, где и как в этом месте проходят провода энергоснабжения;
• Электропроводка перегорела или произошел обрыв. В этом случае, необходимо будет определить не только саму электропроводку в стене квартиры, но и определить обрыв;
• Требуется повесить на стену предметы интерьера (картину, телевизор, светильник, элементы декора), а для этого потребуется просверлить отверстия в стене. Чтобы не повредить проводку, нужно знать, где она проходит в стене;
• Собственный интерес расположения электропроводки. Многие при покупке нового жилья желают определить, где располагается проводка и основная распределительная коробка.

Если вы решили заменить всю электропроводку в квартире, то ее месторасположение определять необязательно. Просто обесточиваете сеть, и убираете старую проводку, начиная от распределительной коробки. Чаще всего знать, где находится проводка в стене необходимо при выполнении строительно-монтажных работ.

Авометр

Авометр (второе название мультиметр) является прибором, объединяющим в себе функционал нескольких устройств, а именно амперметра, омметра и вольтметра.

Найти проводку с помощью мультиметра

Из всего ассортимента таких приборов наиболее часто встречаются в поисках электрической проводки следующие:

1. Тестер – мультиметр LA-1014 – способен максимально точно найти расположение проводов, как под напряжением так и обесточенных. Также применяется для определения в каком состоянии находятся компьютерные и телефонные линии, выявляет обрывы и замыкания проводов.
2. Тестер GVD-504A, GVD-503 и их аналоги – проводит анализ технического состояния скрытой проводки, находит участки разрыва провода.

Существуем множество устройств, предназначением которых является обнаружение местоположения электропроводки, однако большая часть из них предполагает наличие соответствующих навыков эксплуатации, позволяющих правильно интерпретировать показания прибора.

Как найти проводку в стене?

Далека от бухгалтерии. Термин «проводка» есть в финансовом учете, обозначает запись одной и той же операции с деньгами и в дебет, и в кредит. Однако, в бытовом плане чаще сталкиваются с электропроводкой.

Здесь дело уже не в проведении операции с финансами, а в разводке проводов в квартире, здании, офисе. Кабели принято прятать в стенах. Порой, пути проводов неисповедимы.

Крепишь полки и, оп, остался без света. Искать место повреждения проводки, расчищать и ремонтировать ее – дело хлопотное и небезопасное. Проще заранее вычислить пути электрических сетей. Как это сделать, расскажем далее.
