Выбор и порядок крепления кабель-канала к стене

Крепление кабель-канала. Какой кабель-канал нужен владельцу бани?

Для организации электропроводки открытого типа выпускают сейчас обширный диапазон различных по форме, габаритам и цвету изделий. Преобладают в продаже демократичные белые пластиковые короба длиной от 2х м с вариациями в пару-тройку десятков см.

У желающих подобрать продукцию точно в тон деревянным стенам есть шанс купить каналы необходимого цвета. Имеются в магазинах комплексные системы с полным набором аксессуаров для формирования сети любой степени сложности. Есть мини-каналы без дополнительных приспособлений, облегчающих монтаж.

Резку кабель каналов по требующимся покупателю размерам в магазинах не выполняют. Готовить отрезки к монтажу магистрали нужно будет самостоятельно. Запастись нужно будет ножовкой по металлу, лучше болгаркой. Потребуется стусло для разрезания заготовок под углом.

Выбор определяет цель работы:

  • если задача заключается в установке дополнительного выключателя или розетки, достаточно приобрести накладную разновидность данного электроустановочного изделия и купить к ней один мини-канал;
  • если электрификация бани будет производиться с нуля, есть смысл купить частично или полностью комплекс каналов с аксессуарами: угловыми и Т-образными разводными элементами, заглушками, приспособлениями для устройства розеток, распределительных коробок, выключателей и др.;
  • если планируется собственноручно устроить несложную цепь с прокладкой кабеля в недорогих пластиковых коробах, нужно предварительно составить схему, подсчитать метраж каналов и запастись аксессуарами той же марки.

Покупатели комплексной системы вместе с приятным приобретением получат подробную инструкцию об установке основных и дополнительных элементов для состыковки их в единую магистраль.

Домашним умельцам, принявшим решение использовать мини-короба для организации электропроводки, инструкцию не предложат. Им-то и пригодится статья о том, каким образом осуществляется прокладка кабель канала и какие правила требуется соблюдать.

Классификация кабельных каналов.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Основные варианты кабельных каналов:

  • Каналы на основе труб, дополнительно разделяемые на горизонтальные и вертикальные. К подобным каналам так же будут относиться субканалы. Достаточно часто встречается термин “кондуит” (conduit);
  • Короба. ПУЭ, п. 2.1.10 определяет короб как закрытую полую конструкцию прямоугольного или другого сечения, предназначенную для прокладки в ней проводов и кабелей. Короба могут быть глухими или с открываемыми крышками, со сплошными и перфорированными стенками и крышками. Глухие короба должны иметь только сплошные стенки со всех сторон и не иметь крышек.
  • Лотки. ПУЭ, п. 2.1.11 определяет лоток как открытую конструкцию, предназначенную для прокладки на ней проводов и кабелей. Лоток не является защитой от внешних механических механических повреждений проложенных на нем проводов и кабелей. Лотки должны изготовляться из несгораемых материалов. Они могут быть сплошными, перфорированными или решетчатыми;
  • Каналы для прокладки кабельных жгутов, чаще всего выполняемые на основе различного вида дискретных креплений (кронштейнов).

Таблица размеров кабель канала:

Отдельно отметим, что монтаж наружной электропроводки производится в последнюю очередь, после выполнения всех отделочных работ.

Технология монтажа

Основное преимущество кабель канала для открытой электропроводки – это легкость монтажа. При этом закрепить конструкцию можно на любой поверхности: стене, полу или потолке. Большее значение имеет материал поверхности: именно от этого зависит способ, как лучше произвести крепление. Рассмотрим основные варианты монтажа, а также типы поверхностей, к которым производится крепление кабель канала.

Разметка поверхности

Прежде чем начинать крепить кабель канал, на поверхности необходимо произвести разметку: на стене отмечается расположение коробов для электропроводки. Это можно сделать при помощи карандаша или мела и строительного уровня

Важно выдерживать горизонталь и вертикаль, поскольку после окончания монтажа неровности прокладки будут бросаться в глаза

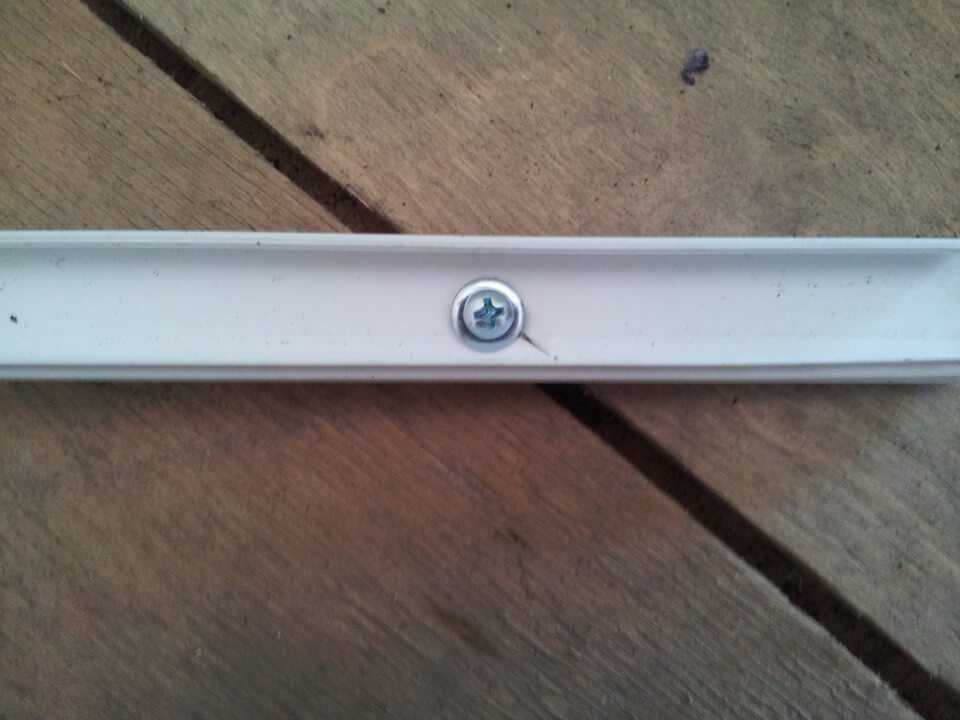

Монтаж на саморезы

Чтобы закрепить короб на деревянной стене, используют обычные саморезы. Рекомендуемая длина составляет 2–3 см. Этот метод подходит для деревянных домов, бань и других построек. Также крепление на саморезы подходит для стен, обшитых деревянной вагонкой.

При выполнении монтажа, в дне короба предварительно просверливаются отверстия, в которые затем вкручиваются саморезы. В пластиковых конструкциях отверстия можно делать непосредственно саморезом при креплении. Оптимальное расстояние между точками монтажа составляет 30–50 см, в зависимости от предполагаемой нагрузки на кабель канал (количества проводов электропроводки, размещенной в коробе).

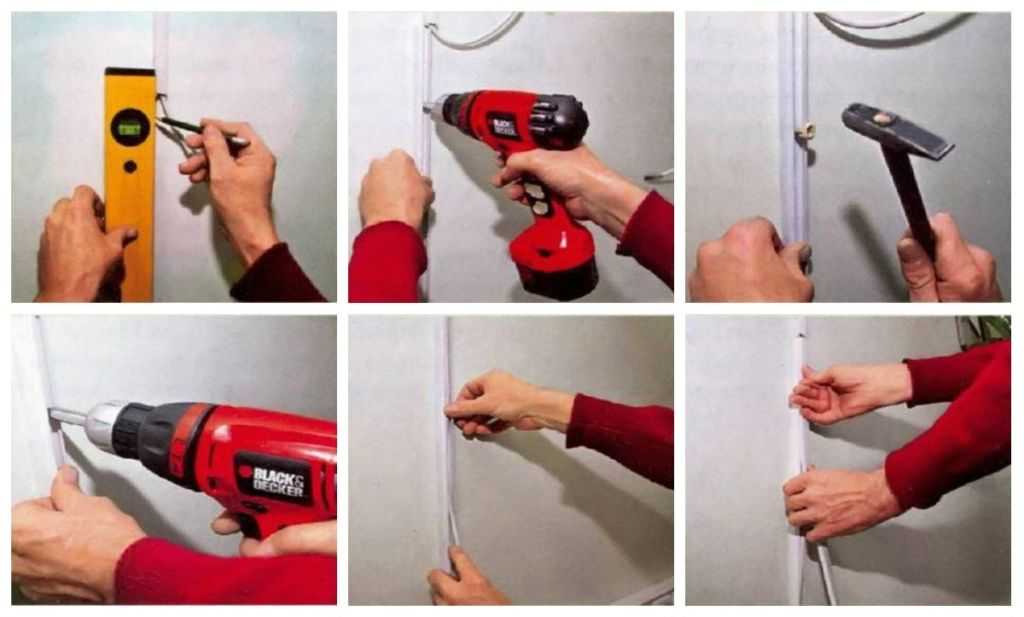

Крепление при помощи дюбелей

Монтаж кабель каналов на бетонной поверхности требует более серьезного подхода и дополнительного инструмента. Для этого потребуются пластиковые дюбели и перфоратор или ударная дрель, чтобы сделать отверстия в бетонной стене. Такой способ подходит для установки любого профиля: как металлического, так и пластикового, во внутренних помещениях или снаружи здания. Порядок выполнения работ следующий:

  • В нижней части короба просверливаются отверстия для крепления. Расстояние между ними, как и в предыдущем варианте, 30–50 см;
  • Затем кабель канал прикладывается к стене по размеченной ранее линии;
  • При помощи шила или гвоздя на поверхности стены отмечается месторасположение креплений;
  • Затем по отметкам в стене перфоратором просверливаются отверстия необходимого диаметра, в которые забиваются пластиковые дюбели;
  • После этого остается закрепить профиль при помощи саморезов.

Клеевой способ

Еще один вариант, как можно закрепить кабель канал – это использовать для фиксации монтажный клей. Чаще всего для этих целей используется клеящий состав «жидкие гвозди», выпускаемый под торговой маркой Момент. Такой клей выпускается в тубах под монтажный пистолет или в обыкновенных тюбиках для ручного нанесения.

Клеевой способ монтажа применяется для крепления кабель каналов к гипсокартону, ПВХ облицовке стен (пластиковая вагонка или панели), а также в ванных комнатах на керамическую плитку. Стоит отметить, что для этого метода подходят только пластиковые короба для электропроводки, поскольку их вес минимален. Также желательно, чтобы количество проводов, закладываемых в кабель канал, было минимальным и не создавало значительных нагрузок на конструкцию.

Технология клеевого метода фиксации заключается в следующем:

  • На заднюю часть профиля наносится клеящий состав. Для обеспечения максимальной площади сцепления клей распределяется волнообразно;
  • Затем кабель канал аккуратно прикладывается к стене по линии разметки и сразу убирается;
  • Через 2–3 минуты, когда клей начал подсыхать, полоса прикладывается заново и сильно прижимается на несколько минут.

После полного схватывания клеящего состава, в проблемных местах производится дополнительная фиксация. Для крепления используют небольшие саморезы или забивают гвозди.

В заключение приведем несколько рекомендаций, которые пригоятся при установке кабельных каналов.

Для облегчения соединения профиля, используйте предлагаемые производителем дополнительные элементы: Т-образные и угловые конструкции, соединители для полос, различные отводы и другие аксессуары.

Для монтажа розеток и выключателей лучше всего использовать накладные варианты этих изделий или использовать модели коробов со встраиваемыми конструкциями.

Отдельно отметим, что монтаж наружной электропроводки производится в последнюю очередь, после выполнения всех отделочных работ.

Маскировка телевизионного кабеля в квартире

После того как предварительная прокладка ТВ-кабеля по квартире произведена, нужно решить, куда можно спрятать конструкцию, чтобы она не портила внешний вид стен и пола. Надежный и качественный способ — проделать штробу в стене еще на этапе отделки и получить ровную поверхность. Но иногда такой возможности нет, а обои уже поклеены или жилье арендованное.

Можно выбрать одну из лучших идей, как спрятать провода от телевизора: рекомендуется прикрыть кабель на полу специально разработанным для этих целей плинтусом, провода поможет скрыть грамотное декорирование, короб или пластиковый канал.

Убираем в стену

Лучше всего с функциональной и эстетической стороны реализовать метод, когда кабели еще на стадии ремонта протягивают — протянуть и утопить можно их в углублении в стене — в штробе. Затем выровнять поверхность и осуществить отделку. Этот процесс требует затрат времени, сил и предварительной схемы установки техники.

Для работы потребуется дрель или перфоратор (если стены бетонные), болгарка, малярный инструмент, гипсовая замазка или шпатлевка. Сначала вырезаются продольные углубления по линии протяженности проводника. Затем выдалбливается участок стены между ними такой глубины, чтобы туда поместились все шнуры. Должно остаться место для качественной и надежной заделки. Устанавливаются все необходимые разветвления и коннекторы, осуществляется фиксация хомутами и саморезами. Только после проверки работоспособности линии дыры замазываются.

Даже если отделочные работы завершены и встал вопрос, как спрятать провода от телевизора на стене, этот метод применим, но он потребует большей щепетильности, т. к. на финальном этапе необходимо будет восстановить первоначальный вид стены — воссоздать структуру или приклеить полоску обоев, вырезанную точно по рисунку. Если отнестись к работе ответственно, поверхность будет выглядеть так же красиво, как и до вмешательства.

Кабель-канал

Наипростейшим методом спрятать коаксиальную проводку является кабель-канал. Пластиковое или металлическое приспособление просто вешать: повесить телевизор на стену, подключить к нему шнур от антенны, прикрутить основу канала саморезами, вставить все провода внутрь второй части конструкции и зафиксировать ее, защелкнув пазовый замок.

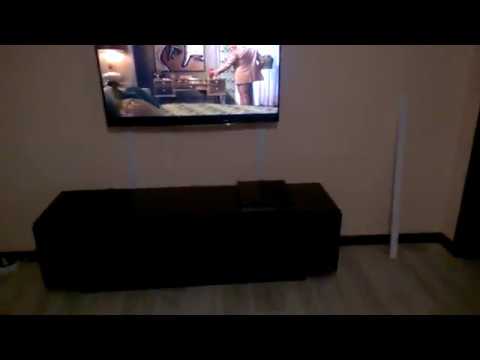

Watch this video on YouTube

Специальная мебель

Прокладывая линию к телевизору на небольшие расстояния, рекомендуется воспользоваться предметами мебели, которые скроют ее своим корпусом. Это может быть стенка, длинная тумба, специальная мобильная мебель, собирающаяся как конструктор. Главное — правильно расположить элементы интерьера так, чтобы провода не было видно.

Декорирование

Если использовать радикальные методы нет возможности и навыков, рекомендуется воспользоваться фантазией. Метод декорирования открывает безграничные возможности: прячем провода на стене под оригинальные занавески и коряги, закрываем витиеватыми статуэтками или комнатными растениями, прокладываем их под коврами и т.д.

Такой способ поможет спрятать не только коаксиальный кабель, но и сетевой, который чаще всего просто свисает от телевизора к розетке.

Декоративные короба

Часто нужно спрятать провода, когда они уже протянуты по потолку или полу. Помочь способны декоративные короба, которые работают по аналогии с кабель-каналами. Такой метод прост в реализации и позволяет выбрать подходящую модель декоративного изделия из большого количества представленных на рынке товаров, отличающихся цветом, фактурой и размерами.

Watch this video on YouTube

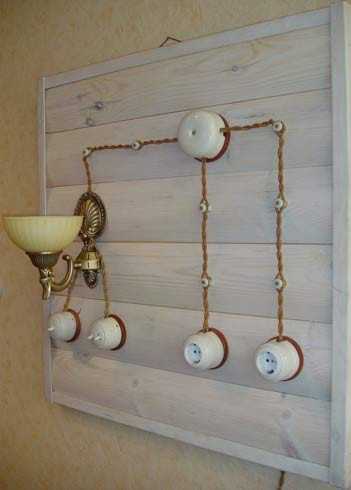

Открытая проводка в ретростиле

Ретро-способ

Это она теперь так красиво называется, а раньше была единственным вариантом открытой проводки. Ее использовали не только в бане, но и в жилых помещениях. Провода фиксировались на фарфоровых роликах-изоляторах.

Ретро-проводка в деревянной бане

Для такой проводки электрические провода должны быть только одножильными, чашечки фиксируются на расстоянии не более десяти сантиметров плюс по одной на каждом повороте. Провода надо было скручивать, а это долгое и утомительное занятие. Кроме того, белая изоляция в течение непродолжительного времени становилась пыльной и грязной, в ней очень часто поселялись на постоянное место жительства различные жучки-паучки.

Электропроводка в ретро-стиле

Сегодня открытую проводку описанным методом монтируют только большие любители старины, не знающие, какой вид она будет иметь через несколько лет.

Открытая проводка в ретростиле

https://youtube.com/watch?v=HjlPNzgA2ck

Способы закрепления

Крепление кабеля к стене выполняется различными способами. Выбор определенного варианта зависит от состава рабочей поверхности. Используемые материалы, работа с ними рассмотрены в таблице.

Способ закрепления Порядок работы, советы Монтажная поверхность
при помощи саморезов саморезы по дереву вкручиваются шуруповертом в среднем через 50 см; их использовать рекомендуется длиной около 40 мм; применяется для быстрого монтажа пластиковых каналов; предварительное сверление отверстий не требуется
дюбель-гвоздями (быстрый монтаж) с короба снимается крышка; в нем насверливаются отверстия с шагом около 45 см; его прилаживают к поверхности, отмечая на ней расположение точек сверления; перфоратором делают в стене дырку; пластиковую часть гвоздя вставляют через короб в отверстие, металлическую после забивают позволяет надежно закрепить на бетонной стене, кирпичной, каменной
«клопами» закручиваются шуруповертом через указанное выше расстояние тонкий металл (меньше 2-х мм)
клеем (жидкие гвозди) наносят клеящий состав наизнанку подготовленного отрезка; прислоняют его на несколько секунд к отмеченному месту, отслоняют; ожидают, когда клей загустеют; прижимают обратно; дополнительно требуется применять дюбеля и саморезы дерево, гипсокартон, обои, плитка, можно приклеивать и к бетонной поверхности

Ширина шага корректируется, исходя из неровностей поверхности. Подробнее о том, как выбрать и установить кабельный канал, смотрите в этом видео:

Разводить проводку в кабель-канале рекомендуется после проведения всех отделочных работ (наклеивания обоев, нанесения декоративной штукатурки).

При данном способе прокладки линий соблюдаются нормы ПУЭ, легко можно добраться до места неполадки.

Представленные варианты закрепления надежно состыковывают поверхности. Многообразие материала вписывает проложенные трассы в обстановку квартиры.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

  • Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления. В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой
  • Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом. Установка дюбеля
  • Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото. Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Крепления для открытого монтажа

Если электрика в доме проводится уже после ремонта, то для этого применяется способ открытого электромонтажа.  Он является более простым в исполнении, но из-за того, что провода остаются на виду, требует большей аккуратности при монтаже, а используемые здесь крепления, помимо основной функции, должны привносить некоторую эстетичность.

Кабель-каналы

Лёгкий монтаж – одно из достоинств

Одним из самых удобных, красивых и в то же время недорогих способов открытого монтажа, является крепление при помощи кабель-каналов. Он представляет собой прямоугольную трубу со съёмной лицевой панелью, которая крепится к стене при помощи обычных саморезов, дюбель-шурупов или гвоздей.

После монтажа внутри помещается группа проводов и закрывается крышкой. Вы сможете легко подобрать нужную цветовую гамму и даже фактуру, благодаря чему это крепление незаметно впишется в интерьер вашей комнаты.

Система кабель-канала

Клипсы

Монтаж проводов в гофре

Данный тип соединения предназначен для крепления кабелей, помещённых в дополнительный изолятор – полимерную гофру. Из-за грубого внешнего вида, чаще всего применяется  в незаметных местах и технических помещениях, также прекрасно подходит и для монтажа на улице.

Чтобы установить клипсы, используйте саморезы или дюбель-шурупы, после чего просто защёлкивайте в них гофру. Полученное соединение будет весьма надёжным и практичным.

 Изоляторы для ретро стиля

Элегантное решение для деревянного дома

Сегодня, при создании интерьера в стиле «ретро», нередко используют способ открытого монтажа, который применялся на заре века электрификации, для чего современные производители выпускают специальные провода и крепёж. Очень красиво такая проводка смотрится в деревянных домах.

Фиксация кабеля осуществляется при помощи керамического изолятора, который обеспечивает безопасный зазор между проводником и деревянным основанием. Во время монтажа будьте осторожны и не перетяните саморез, дабы избежать повреждения изолятора.

Скобы

На приведённых фотографиях вы видите разновидности скоб для прямого монтажа провода на  поверхность. Их монтаж прост и интуитивно понятен, но из-за опасности прямого контакта кабеля со стеной, используйте данный крепеж, только если провода имеют двойную или тройную изоляцию. Чаще всего их применяют для фиксации телевизионного кабеля.

Монтажная площадка

Вариант из пластика с защёлкой

Если вам требуется закрепить провод в местах, где повреждение поверхности нежелательно (мебель, кафель), то используйте монтажные площадки. Они бывают различных форм и расцветок, но функция у них одна — достаточно просто приклеить такой крепёж в нужное место, и можно протягивать провод.

Классификация кабельных каналов.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Основные варианты кабельных каналов:

  • Каналы на основе труб, дополнительно разделяемые на горизонтальные и вертикальные. К подобным каналам так же будут относиться субканалы. Достаточно часто встречается термин “кондуит” (conduit);
  • Короба. ПУЭ, п. 2.1.10 определяет короб как закрытую полую конструкцию прямоугольного или другого сечения, предназначенную для прокладки в ней проводов и кабелей. Короба могут быть глухими или с открываемыми крышками, со сплошными и перфорированными стенками и крышками. Глухие короба должны иметь только сплошные стенки со всех сторон и не иметь крышек.
  • Лотки. ПУЭ, п. 2.1.11 определяет лоток как открытую конструкцию, предназначенную для прокладки на ней проводов и кабелей. Лоток не является защитой от внешних механических механических повреждений проложенных на нем проводов и кабелей. Лотки должны изготовляться из несгораемых материалов. Они могут быть сплошными, перфорированными или решетчатыми;
  • Каналы для прокладки кабельных жгутов, чаще всего выполняемые на основе различного вида дискретных креплений (кронштейнов).

Таблица размеров кабель канала:

Отдельно отметим, что монтаж наружной электропроводки производится в последнюю очередь, после выполнения всех отделочных работ.

Способ №1 – Саморезы

Если Вы решили выполнить монтаж электропроводки в деревянном доме либо квартире с гипсокартонными перегородками, то установку кабель-канала нужно производить специальными саморезами по дереву. Шаг крепления зависит от того, какая нагрузка будет происходить на пластиковый короб, а точнее – сколько проводов нужно протянуть внутри, и какое у них сечение. Как правило, чтобы надежно закрепить кабельный канал на деревянной стене либо гипсокартоне, достаточно прикрутить саморезы через каждые 40-50 см. Если стены неровные, лучше уменьшить шаг крепления, это позволит скрыть все дефекты и зазоры.

Не следует выбирать для установки кабельного канала своими руками слишком длинные саморезы. Чтобы надежно закрепить короб в стене, достаточно будет вкрутить крепежи длинной около 40 мм. Для вкручивания лучше всего пользоваться шуруповертом с крестовой битой. О том, как выбрать шуруповерт для домашнего ремонта, мы рассказывали в соответствующей статье!

Как закрыть торец кабель-канала. Электропроводка в кабель-канале — этапы монтажа

Примечание: Говорить об этапах монтажа, стоит только в варианте монтажа комплексной системы кабель каналов.

Разобьем монтаж открытой электропроводки в кабель канале на следующие этапы:

  1. Схема электропроводки;
  2. Чертеж  прохождения кабель канала;
  3. Покупка кабель канала с аксессуарами;
  4. Разметка трассы кабель канала;
  5. Подготовка  кабель канала к монтажу;
  6. Монтаж кабель канала по размеченной трассе;
  7. Прокладка и закрепление кабелей в канале;
  8. Закрыть крышки кабель канала;
  9. Установка розеток и выключателей.

Чертеж  прохождения кабель канала

Чтобы составить подробный чертеж, как будут проходить кабель каналы по квартире, нужно разметить места установки розеток, выключателей и распаячных коробок, если их наличие предполагает способ разводки электропроводки .

По месту расположения розеток и выключателей можно сделать чертеж прокладки коробов. Лучше трехмерный, как на фото.

Покупка кабель канала с аксессуарами

По чертежу просчитайте аксессуары, которые вам будут нужны

Важно понимать, что и комплексные системы кабель каналов должны быть одной фирмы, только тогда аксессуары и розетки будут подходить к коробам

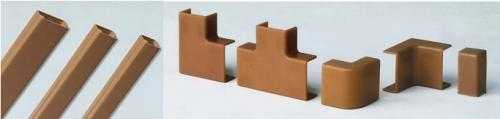

Фото мини кабель- канала с аксессуарами.

Фото акскссуаров к комплексным системам кабель канала.



Разметка трассы кабель канала

На стенах разметьте прокладку кабель каналов. Для разметки используйте строительный уровень и  нитку для отбива прямой линии.

Подготовка  кабель канала к монтажу

Подготовка  кабель канала это его нарезка по размеру. Здесь два совета.

Совет 1 . Не нарезайте все кабель каналы на всю трассу. Лучше воспользоваться формулой: отрезал – установил, поставил аксессуар, отрезал – установил и т.д.

Совет 2 . Мини кабель канал отрезается вместе с крышкой. В системе миникоробов не предусмотрены соединительные элементы , то при стыковке двух коробов (именно стыковки, а не повороте), крышки коробов не должны совпадать с крышками оснований коробов. Как это сделать? Очень просто.

Для длинной стены берете два короба. Один короб будет цельный, второй будет резаться. Отрезаете короб вместе с крышкой, а  устанавливаете крышки, меняя их местами.

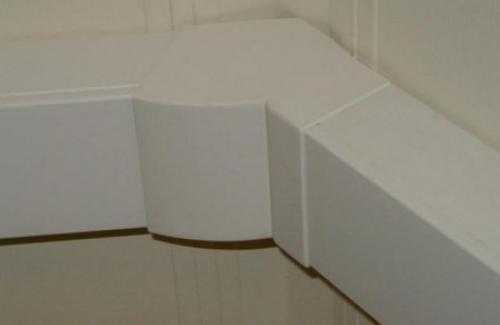

А вот такие соединительные элементы используются в комплексной системе кабель каналов.

Монтаж кабель канала по размеченной трассе

Кабель канал монтируется по стене либо на клее, либо на дюбелях с шурупами, либо на саморезах (по дереву).

Клей наносится на короб канала зигзагом. Если кабель канал широкий, то  саморезы вворачиваются по зигзагу (как доминошка 2×2). Если кабель канал совсем широкий, то для крепления используют по два самореза (как доминошка 4×4). можно комбинировать клей с шурупами

Важно понимать, что приклеенные короба в последствии, просто снять будет невозможно

Замечу, что  в продаже есть кабель каналы на самоклеющейся основе. Не самый надежный вариант крепления для электропроводки. Скорее подходит для телефонии или компьютера.

Прокладка и закрепление кабелей в канале

Кабели и провода прокладываются в кабель канале по следующим правилам:

  • Силовые провода и кабели не должны быть проложены в виде скрученного жгута. Этим снижаем помехи и наводки.
  • Слаботочные провода и кабели прокладываются раздельно с силовыми. Именно для этого нужно покупать кабель каналы с разделением на секции.
  • Для крепления кабелей в канале используйте специальные держатели – распоры для кабелей или хомуты для электрокабелей.

держатели проводов в кабель канале с разделителем.

разделение силовых и слаботочных кабелей

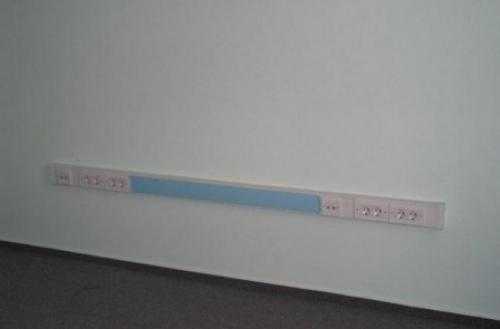

Расставите розетки и выключатели по коробам.

Закрыть крышки кабель канала

Закройте крышки коробов. Помните, что стыки мини кабель каналов не должны совпадать со стыками крышек. Кстати, крышки бывают тоже разные.

Дюбель-гвозди

  1. – Перфоратор,
  2. – Дюбель-гвозди,
  3. – Острый нож,
  4. – Уровень и карандаш,
  5. – Отвёртка.

Кабель-канал – это специальный короб из пластика, который крепится снаружи стены (потолка), а внутри его пропускается проводка. Состоит канал из двух частей – первая закрепляется на поверхность, в неё вставляется провод и сверху защёлкивается пластмассовая крышка (вторая часть).

Дом, в котором идёт ремонт старый, проводка по большей части своё отжила, и пришлось её заменить. По перегородкам из газосиликатных блоков мы провод утопили в штробы и заделали их, но штробить несущие бетонные стены желания не было, и мы пустили провод снаружи по кабель-каналу.

Для начала отведите на стене (потолке) ровную линию (для стен по уровню) и подготовьте к работе дюбель-гвозди, с которых нужно отрезать пластмассовую шляпку острым ножом (фото 2). Делается это для того, чтобы канал плотно прилегал к стене. Мы будем использовать сверло по бетону диаметром 6 мм и, соответственно, дюбель-гвозди №6.

Вставляете провод в канал и защёлкиваете крышку (фото 3-4).

Крепление пластмассового кабель-канала к стене или потолку можно совершать до или после финальной отделки, то есть до оклейки обоями или покраски или после – как вам удобнее. Если проводки выводится сразу на несколько стен, то на углах надо использовать специальные вставки, иначе состыковать каналы будет сложно.

На кирпичной или бетонной стене можно закрепить кабель-канал с помощью дюбель-гвоздей. Для этого необходим перфоратор с буром толщиной 6 мм.

Сначала отверстия делают в самом коробе через каждые 40- 50 мм

Важно! Не следует сверлить отверстия одновременно в кабель-канале и стене. Пластиковый электротехнический короб при работе дрели в ударном режиме может треснуть.
Короб прикладывают к поверхности и отмечают места крепления.
Согласно разметке, просверливают отверстия в стене.
Прикладывают кабель-канал к стене и вставляют дюбеля, далее в них забивают гвозди.

Такой метод также называется «быстрый монтаж».

Также к бетонной стене короб можно прикрепить с помощью специального пистолета.

Как закрепить кабель канал на бетонную стену

Во время строительства дома монтаж электропроводки производится скрытым способом, под штукатурку. Полная замена электрической разводки, как правило, производится во время капитального ремонта. В этом случае в стене делаются штробы, в которые и укладывается провод.

Но как быть, когда нет возможности или желания заниматься пыльным штроблением стен? Или нужно подключить недавно установленный мощный электроприбор, например, водонагреватель? В этом случае многие выбирают открытый способ прокладки электропроводки, а крепление к стене осуществляется при помощи кабель канала.

Скрытый электромонтаж

При монтаже электропроводки скрытым способом (в штробе под штукатуркой) существует больше вариантов крепления проводов и кабелей к стенам. Рассмотрим от наиболее простых и эффективных, к наименее удобным.

Дюбель-хомуты

Дюбель-хомуты, собственно, как и дюбель-стяжки, являются очень удобными в использовании. Данные крепежи обладают невысокой стоимостью и к тому же позволяют быстро произвести электромонтаж. Стяжки, конечно же, более практичные и универсальные, поэтому рекомендуем выбирать их для крепления проводов в штробе. Все что нужно – просверлить отверстие в бетонной, кирпичной либо деревянной поверхности, вставить в нее специальную дюбель-стяжку, после чего вбить специальный разжимной колышек.

Закрепить дюбель-хомут в стене еще проще. Вы должны всего лишь просверлить отверстие, после чего забить в него хомут с кабелем, как показано на картинке ниже. Чтобы прикрепить провод на гипсокартоне, рекомендуем использовать специальную дюбель-бабочку, в которую уже вкручивается крепеж (вторая картинка).

Кстати, если у Вас уже проведена электропроводка по стенам и нужно прикрепить к ней еще один кабель, можно использовать обычные пластиковые хомуты. Для крепления таким способом на улице рекомендуется использовать черные хомуты, которые обладают устойчивостью к ультрафиолетовому излучению!

Технология закрепления специальных скоб

Использование специальных стяжек

Быстросохнущий раствор

Для того чтобы быстро выполнить крепление проводов и кабелей в штробе, можно использовать быстросохнущий раствор: алебастр либо гипс. В этом случае действовать нужно торопясь, т.к. готовый раствор очень быстро застывает, и Вы можете не успеть закрепить весь выбранный участок в стене. Как правило, кабель нужно «примораживать» в подготовленной штробе через каждые 40 см, как показано на фото.

Преимущество данного способа крепления провода заключается в том, что не нужно особо тратиться на материал и к тому же можно обойтись без гвоздей и без сверления стен. Основной минус – быстрое застывание раствора, поэтому нужно разводить гипс либо алебастр небольшими объемами. К тому же, прикрепить к стене более двух проводников будет очень сложно.

Самодельные скобы

Крепление кабеля к стене с помощью скоб обеспечит надежный прихват проводника, а также позволит закрепить несколько групп кабелей в одной трассе. Для того чтобы прикрепить проводники скобами нужно сначала сделать данные крепежи своими руками. В этом случае Вам понадобится либо тонкая оцинкованная сталь, нарезанная полосками, либо алюминиевый провод ПТПЖ. Длина каждой скобы должна быть от 6 до 7 см. Вам нужно нарезать материал подходящими кусочками, после чего просверлить по центру каждого подходящее отверстие. Далее все просто – стена сверлится в подходящих местах, после чего вбивается дюбель и производиться «быстрый монтаж». Также можно забивать скобы гвоздями, если крепление осуществляется на деревянных стенах.

Недостатками данного способа является длительное время подготовки самодельных скоб, вероятность повреждения изоляции проводника (если используются полоски оцинкованной стали), а также возможное появление рыжих пятен на обоях, если сталь начнет окисляться. Данный вариант мы не рекомендуем использовать, если нужно закрепить провод в стене под штукатурку, т.к. существуют более современные и удобные способы монтажа. Скобы разумно использовать для того, чтобы прикрепить греющий кабель системы теплый пол.

Монтажная площадка

Ну и последний, один из современных вариантов, который позволит закрепить провод на кафеле либо мебели (к примеру, столе) – использование монтажных площадок с одной самоклеющейся стороной (липучек). Тут все совсем просто, поэтому объяснять сущность крепления даже нет смысла. Увидеть монтажные площадки Вы можете на фото:

Вот и все способы крепления проводов и кабелей к стене. Как Вы видите, существует широкий ассортимент крепежных элементов, которые позволят подобрать наиболее подходящий вариант для различных условий применения.

Также читают:

Ошибки при монтаже электропроводки
Способы соединения электрических проводов
Как определить фазу и ноль без приборов

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
