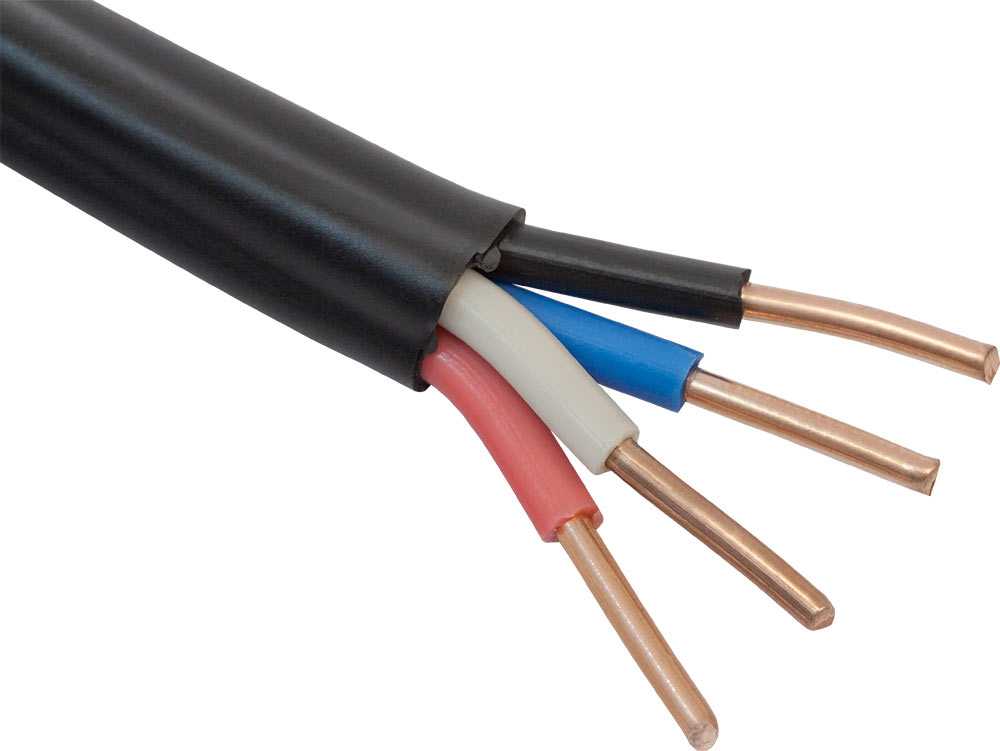

Описание характеристик кабеля ввг

Преимущества кабелей ВВГ

Основной задачей электроснабжения считается максимальное сохранение качества передаваемой энергии. Для поддержания этих параметров современные электропроводные изделия обязаны иметь такие характеристики, как низкое сопротивление и высокое качество изоляционного покрытия.

Медные кабели ВВГ вполне справляются с такой задачей и обладают некоторыми преимуществами:

  • Негорючесть оболочки позволяет монтировать проводку в помещениях с возможным возникновением пожара.
  • Обладание изоляцией высокой прочности не только упрощает монтаж проводки, но и оберегает электрическую сеть от возникновения короткого замыкания при механическом воздействии на провода.
  • Высокие диэлектрические свойства изолирующего материала, изготовленного из ПВХ, позволяют производить мощные и надёжные провода небольшого диаметра.
  • Устойчивость к влаге. Это свойство необходимо при использовании проводки в помещениях с повышенной влажностью.
  • Удобная цветовая и цифровая маркировка токопроводящих жил.
  • Длительный период использования (срок эксплуатации не менее 30 лет).

Использование и правила прокладки

Основная область, в которой нашел применение кабель марки ВВГ — электрические сети с напряжением до 1 кВ. Рекомендуется для одиночной прокладки линий освещения и электропитания. При условии обеспечения дополнительных требований в области огнезащиты, разрешается его использование для групповой прокладки.

Отсутствие защиты накладывает определенные ограничения на условия, в которых должна выполняться прокладка кабеля ВВГ. Согласно общих рекомендаций она может выполняться по поверхностям, изготовленным из негорючих или трудногорючих материалов. Возможно выполнение прокладки кабеля на подвесных конструкциях. При этом необходимо обеспечить требуемую жесткость конструкции исключающую механическое повреждение. Учитывая вес кабеля ВВГ, при наружной прокладке должно исключаться свободное провисание, вызывающее неконтролируемое растяжение жил.

Открытая прокладка по деревянным конструкциям не рекомендуется, в связи с возможным механическим повреждением. Эту проблему снимает использование дополнительной внешней защиты в виде трубы, металлизированного или гофрированного рукава с достаточными прочностными характеристиками.

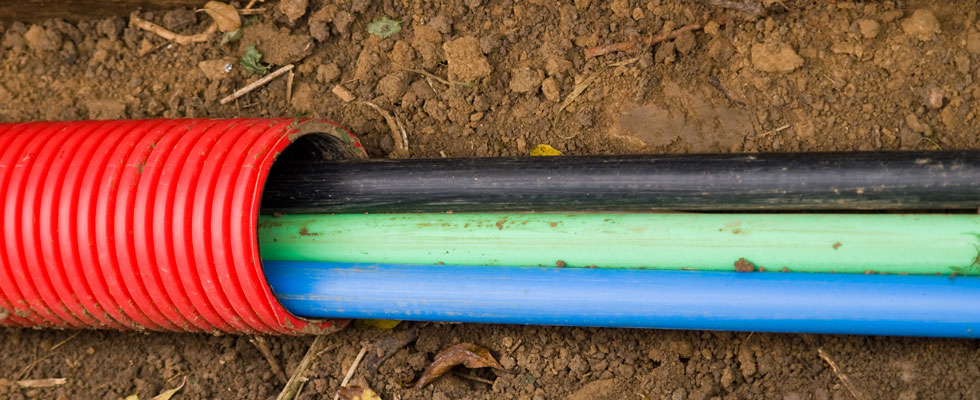

Скрытая прокладка широко используется в строительстве. При соблюдении требований к негорючести подстилающей поверхности, его разрешается укладывать под штукатуркой, в специальных нишах или заготовленных кабельных трассах.

Не рекомендуется скрытая прокладка вне строительных конструкций, выполняемая непосредственно в земле. В этом случае, кабель ВВГ, может подвергаться опасному внешнему воздействию, как техногенного, так и естественного происхождения. Отсутствие защиты в виде бронирования, может привести к разрушению изолирующего слоя или повреждению токопроводящих жил.

Что это такое

Силовой кабель — одножильное или многожильное электротехническое изделие, которое нужно, для того чтобы осуществлять снабжение электрической энергией стационарных потребителей. Используется в частном доме, квартире, даче или передвижном оборудовании. Кабель соединяет главный распределительный щит или линию электропередач с частью конечного потребителя. Вне зависимости от технических характеристик, силовой кабель состоит из металлической жилы с изоляционным слоем и внешней оболочкой, благодаря которой осуществляется защита всей кабельной конструкции.

Обратите внимание! Силовой кабель ввг отличается от ввгпнг тем, что дополнен с помощью разнообразных элементов, к примеру, поясной внешней изоляцией, экранирующим слоем и бронью. Конструкция зависит от функции со сферой применения источника

ВВГ — кабельный элемент, имеющий алюминиевую или медную жилу, поливинилхлоридный или полиэтилетоновый изоляционный слой, свинцовый/алюминиевый/полиэтиленовый/полимерный или поливинилхлоридный слой жильной оболочки. Также включает в себя броневую защиту, экранировку и дополнительные характеристики в виде горения и низкого дымовыделения.

Кабель ввг как основная разновидность ремонта частного строительства

Ввг расшифровка выглядит так: В — изоляционная поливинилхлоридная жила, В — поливинилхлоридная оболочка и Г — защитная броневая оболочка. Проводник может быть одножильным или многожильным. В частных домах используется первый тип. Кабель бывает круглый или плоский, нулевой или фазный.

Что означает ввг и как расшифровывается

Стандарт ГОСТ 31996 (на основе ГОСТ 53769, исходный международный IEC 60502-1) на силовые кабели исполнения пониженной горючести, пониженной пожароопасности, пониженного содержания галогенов и огнестойкие; расшифровка индексов; технические характеристики

 Ссылки для скачивания:

Стандарт разделяет (с точки зрения пожарной безопасности по пункту 3.12) силовые кабельные изделия с изоляцией из поливинилхлоридного (ПВХ) пластиката или из сшитого полиэтилена и оболочкой из тех же материалов по следующим группам, в зависимости от этого присваивается дополнительный индекс:

** – сниженные объёмы выделения газов и дыма при вынужденном горении или тлении (для улучшения визуальной ориентации людей при пожаре);
*** – подразумевают хлор, фтор, бром, йод, астат, которые являются энергичными окислителями из-за чего:

  • негативно влияют на микропроцессорную технику вплоть до её выхода из строя по пункту 3.11;
  • угнетают дыхательные органы человека и животных.

Проводники с индексами HF (halogen free) обладают низким дымовыделением по пункту 6.3.3.

**** – английские буквы «LS» являются аббревиатурой от low smoke (в переводе низкое выделение дыма), что аналогично русской букве «д».


 Преимущественная прокладка проводников

Индекс Применение
в общем примерами
без индекса

одиночная промышленная

и бытовая электропроводка

производственные помещения, склады, здания сельскохозяйственного назначения
нг кабельные сооружения кабельных эстакады соединяющие здания,
кабельные лотки с потолочной подвеской в супермаркетах
нг-LS или нгд помещения
со скоплением людей
торговые и офисные центры
нг-HF

общественные здания

с компьютерной техникой

детсады, школы, больницы, спортивные комплексы, дата-центры
нг-FRLS аварийные системы пожарная сигнализация, пожаротушение,
аварийное освещение, эвакуационные лифты
нг-FRHF аварийные системы
соседствующие
с компьютерами
операционные в больницах,
сигнализация оповещения пожара, аварийное освещение дата-центров

Расшифровка маркировок кабелей в пластмассовой изоляции, их классификация

Силовые кабели маркируются буквами, которые указывают на конкретную изоляцию и оболочку, наличие брони и экрана, а также цифрами для определения числа жил и площади сечения каждой жилы по пункту 4.1.
 Расшифровка букв и цифр в маркировке:

  • 1. буква определяет жилу:
    • «А» – алюминиевая токопроводящая жила;
    • отсутствие буквы «А» – медная токопроводящая жила (не ставиться никакой буквы, обозначающей медную жилу);
  • 2. буква обозначает материал изоляции:
    • «В» – поливинилхлоридный (ПВХ) пластикат;
    • «Пв» – сшитый полиэтилен;
    • «П» – полимерные композиции, не включающие галогены;
  • 3. буква определяет материал оболочки или защитного шланга:
    • «В» – наружная оболочка из ПВХ пластиката;
    • «Шв» – защитный шланг из ПВХ пластиката;
    • «Шп» – защитный шланг из полиэтилена;
    • «П» – наружная оболочка из полимерных композиций без галогенов;
  • 4. буква указывает на отсутствие либо наличие брони и её тип:
    • «Г» – броня не предусмотрена;
    • «Б» – стальные оцинкованные ленты;
    • «Ба» – лент из алюминия либо его сплава;
    • «К» – круглые стальные оцинкованные проволоки;
    • «Ка» – круглая проволока из алюминия или сплава;
  • 5. буква задаёт присутствие или отсутствие экрана:
    • «Э» – экран есть;
    • отсутствие буквы «Э» – экрана нет;
  • 6. далее могут ставиться индексы, описанные ранее;
  • 7. цифра определяющая количество жил;
  • 8. разделительный знак «х» (умножить);
  • 9. цифра определяющая площадь сечения жилы;
  • 10. буква указывающая форму сечения кабеля:
    • «П» – плоский кабель;
    • отсутствие буквы «П» – круглый кабель;
  • 11. конструкция жилы:
    • «о» – однопроволочная или цельная жила;
    • «м» – многопроволочная жила (несколько скрученных проволок);
    • «к» – круглая жила;
    • «с» – секторная жила.



Пример:
АВВГнг-LS 4х70ос – кабель с алюминиевой жилой (А) в поливинилхлоридной изоляции (В) и оболочке (В) для групповой прокладки (нг) с пониженным выделением дыма (LS) с четырьмя жилами (4) с площадью сечения 70 мм2 каждая, жилы однопроволочные секторной формы.

Разбор маркировки кабелей с изоляцией из сшитого полиэтилена представлен на этой странице.



Область действия стандарта ГОСТ 31996 (ГОСТ 53769)

Стандарт определяет производство кабельно-проводниковой продукции с пластмассовой изоляцией на территории 5 стран СНГ (Беларусь, Киргизия, Молдова, Россия, Узбекистан, не действует в Украине). Кабели для стационарной прокладки эксплуатируют в сетях переменного напряжения 660, 1000 и 3000 вольт с частотой 50 герц.

Действующий ГОСТ 31996 введён на основе применения ГОСТ 53769 (указание в пункте 5 предисловия).

Нормативный документ разработан на основе стандарта международной электротехнической комиссии МЭК или IEC 60502-1:2004 с заголовком: «Кабели силовые с экструдированной изоляцией и арматура к ним на номинальное напряжение от 1 до 30 кВ включительно. Часть 1. Кабели на напряжение 1 и 3 кВ».

Преимущества кабелей ВВГ

Благодаря своим прекрасным техническим характеристикам, силовые кабели марки ВВГ обладают следующими преимуществами:

  1. Обеспечение высокого качества передаваемой электроэнергии. Главная задача любой системы электропередачи – это максимально сохранить показатели качества электрической энергии. Для этого проводники такой системы должны обладать такими техническими характеристиками, как низкое активное и реактивное сопротивление, а также высокое качество изоляции. На сегодняшний день медь является одним из лучших материалов для использования в такого рода системах.
  2. Негорючесть. Позволяет применять провода этого типа в помещениях с повышенной пожароопасностью.
  3. Высокая прочность изоляции на разрыв. Дает возможность не только обезопасить электрическую сеть от возникновения коротких замыканий в случае непреднамеренных механических воздействиях на провода, но и обеспечивает удобство монтажа проводки, а также эксплуатации электроприборов. Кроме того, изделия марки ВВГ отличаются повышенной устойчивостью к механическим вибрациям.
  4. Высокие диэлектрические свойства изоляции ПВХ. Это позволяет изготавливать надежные и мощные кабели сравнительно небольшого диаметра. Согласно нормативным документам, каждый силовой кабель ВВГ медный проходит испытания повышенным напряжением, величина которого, в зависимости от номинального напряжения кабеля, составляет 3 или 3,5 кВ.
  5. Устойчивость к действию влаги. Хотя такие изделия и не рассчитаны на прокладку в воде, однако их изоляция достаточно устойчива к воздействию влажной среды. Это позволяет использовать кабели такого типа в местах с повышенной влажностью (достигающей 98%), к которым относятся ванные комнаты, санузлы, кухни, душевые кабины и т. д.
  6. Высокая надежность. Силовой кабель ВВГ, проложенный в защитных системах, таких как специальные кабельные короба, гофрированные трубки или кабелегоны, отличается исключительно высокой надежностью.
  7. Длительный срок эксплуатации. Согласно описанию технических характеристик, минимальный срок службы этого кабеля составляет 30 лет.
  8. Широкий модельный ряд. Большой выбор сечений медных и алюминиевых жил позволяет с высокой точностью подобрать необходимый диаметр кабеля для питания электроустановок определенной мощности. Это дает возможность существенно сэкономить средства при проектировке и монтаже электропроводки. Кроме того, возможность использовать кабели ВВГ-П (плоские) позволяет достигнуть максимального удобства при выполнении монтажных работ.
  9. Удобная цветовая и цифровая маркировка токопроводящих жил. Фазный провод имеет изоляцию белого, красного или коричневого цвета, нулевой провод – синего, а заземляющий – желтого с зеленой полосой.

Маркировка

Маркировка или буквенный шифр – аббревиатура, нанесенная на провод, позволяет узнать точную и достоверную информацию о проводнике соответствующую не только техническим условиям ТУ производителя провода, но и соответствие государственному стандарту – ГОСТ.

Буквенное обозначение маркировки содержит несколько букв и цифр, каждая из которых обозначает определенное свойство провода.

Общепринятым является следующая расшифровка кода:

  1. Наличие в аббревиатуре начальной буквы «А» означает материал жил провода из алюминия, отсутствие буквы «А» говорит о том, что все токопроводящие жилы сделаны из меди.
  2. Следующая буква в кодировке обозначает материал изоляционного покрытия непосредственно токопроводящей жилы провода:
    • «П» – полимерная изоляция;
    • «Пв» – изоляция из полиэтилена;
    • «В» – поливинилхлоридная изоляция жил;
  3. Третья буква говорит о наружной изоляции проводника:
    • «В» – поливинилхлоридная наружная изоляция;
    • «Шв» – кабель имеет защитный шланг;
    • «Шп» – материал шланга наружной оболочки полиэтилен;
    • «П» – полимерная наружная оболочка;
  4. Четвертый знак обозначает наличие бронированной оплетки:
    • «Б» – кабель бронированный, имеет защитную бронированную оплетку;
    • «Г» – обозначение отсутствие брони в проводнике, кабель – «голый»;
  5. Пятый знак в коде говорит о степени и свойствах продукта относительно возможности противостояния пожару и распространению горения – то есть пожарной безопасности продукта:
    • отсутствие знака говорит о материале, не поддерживающем горение;
    • «нг» – по пожарным свойствам возможна прокладка провода в групповых магистралях и колодцах;
    • «нг-ls» – продукт при горении выделяет небольшое количество дыма и газа, не распространяет горение в групповых прокладках;
    • «нг-hf» – свойствам изоляции добавлено отсутствие выделения коррозионно-активных газов;
    • «нг-frhf» – кабель не горит, не тлеет, имеет свойство самозатухания, не выделяет коррозионно-активные газы;

Далее, за буквенным кодом идут цифровые обозначения – показывающее количество жил и их сечение. В первой группе цифр может быть и буквенные обозначения, указывающие на форму и вид проводников:

  • «О» – говорит о однопроволочной жиле;
  • «М» – указывает на многопроволочные жилы;
  • «С» – жилы кабеля имеют вид секторов;
  •  «К» – указывают на то, что все жилы имеют круглое сечение;

Кабели ВВГ имеют все жилы одинакового сечения, различия могут быть по конфигурации формы поперечного сечения – круглая форма сечения не маркируется, а вот плоский провод имеет индекс «П» добавочно после основной маркировки – ВВГ-П.

Следующими обозначениями идут указания на наличие в кабеле проводника предназначенного для заземления, при этом, если само сечение заземляющей жилы меньше чем основных токопроводящих, то через «+» указывается его сечение в квадратных миллиметрах, а в скобках «N» или «PE». И далее, номинальное напряжение в кВ.

Таким образом, расшифровка маркировки кабеля ВВГ 3*50 мс +1*25 (N) -0,66 ТУ означает, что это медный провод в поливинилхлоридной изоляционной оболочке жил и ПВХ – оболочке, небронированный, с тремя многопроволочными жилами секторного сечения 50 кв. мм, провод имеет дополнительную жилу заземления меньшего сечения в 25 кв.мм. Напряжение, выдерживаемое кабелем 660 В.

На профессиональном сленге энергетиков, ВВГ – это кабель, В – винил, В- винил, Г – голый.

ВВГ – технические характеристики

Решение о целесообразности приобретения и монтажа любого типа кабеля на основе одной лишь расшифровки не принимается. Во-первых, нужно знать основные свойства продукции, во-вторых, ее сортамент. Следовательно, вся эта информация также будет читателю небесполезна.

  1. Сечение жил (мм²):
  • основных – от 1,5 до 50 (в пятижильном), до 95 (с количеством проводников 2 – 3), до 240 (в кабеле одно- и четырехжильном);
  • нулевой – от 1,5 до 25;
  • заземления – от 1 до 16.

Выпускаются ВВГ и с жилами разного диаметра (3 основных + 1 нулевая). Некоторые образцы могут иметь сечение более тех, что указаны. При покупке следует внимательно знакомиться с сортаментом этого кабеля у дилера (продавца). Хотя, как правило, «нестандартные» ВВГ поставляется под заказ.

  1. Нагрузочный ток (А) – от 19 до 208 (зависит от сечения жил и их количества).
  1. Температурный режим (ºС):
  • эксплуатации – до ±50;
  • монтажа ВВГ – от -15 и выше.
  1. Вес (кг/км) – от 7,6 до 10 526 (4 х 240).
  1. Условия хранения ВВГ (лет):
  • в закрытых помещениях – 10;
  • под навесами – 5;
  • на площадках, под открытым небом – не более 2.
  1. Радиус изгиба – от 7,5 до 15 Dвн.
  1. Срок пригодности (лет) – до 30.

Расшифровка буквенного обозначения

Чтобы определиться, в чём различия модификаций электропровода, нужно узнать, что означает расшифровка ВВГ, то есть значение буквенной аббревиатуры. А потом уже остановить свой выбор на более подходящем изделии.

Расшифровка маркировки кабеля ВВГ довольно проста:

  • Отсутствие в начале буквы «А» означает, что используется медь (если «А» есть, значит, используется алюминий).
  • Две буквы «В» дают знать, что изолирующий материал изготовлен из поливинилхлорида, причём первая — это диэлектрическая изоляция жил, вторая — непосредственно кабеля.
  • Буква «Г» сообщает об отсутствии дополнительных оболочек защиты.

Кабель VVG изготовлен из медных жил, покрытых оболочкой из поливинилхлорида. Каждый из проводов покрыт изолирующим составом своего цвета. Кабели выпускаются многожильными и с одной жилой (к аббревиатуре добавляется «ОЖ»). Многожильный электрокабель может иметь от одной до пяти жил. По форме сечения кабели ВВГ делятся на круглые и плоские (ВВГП).

Различные варианты скруток

Непрофессиональное соединение. Это скрутка многожильного провода с одножильным. Такой вид соединений правилами не предусмотрен, и если такое соединение проводов будет обнаружено приемной комиссией, то объект просто не будет принят в эксплуатацию.

Однако скрутку все же применяют и тут нужно знать как выполняется правильная скрутка многожильных проводов. Она часто используется в экстренных случаях, когда нет возможности профессионально выполнить соединение, и срок эксплуатации такого соединения будет небольшим. И еще, скрутку временно можно применять только для открытых проводок, чтобы можно было всегда осмотреть место соединения.

Плохое соединение проводов

Почему же нельзя соединять провода скруткой? Дело в том, что при скрутке создается ненадежный контакт. При прохождении через скрутку токов нагрузки, место скрутки нагревается, а от этого увеличивается переходное сопротивление в месте соединения. Это в свою очередь способствует еще большему нагреванию. Таким образом, в месте соединения повышается температура до опасных значений, которая может вызвать пожар. Кроме того, нарушение контакта приводит к появлению искры в месте скрутки, что тоже может вызвать пожар. Следовательно,  чтобы достичь хорошего контакта рекомендуется скруткой соединять провода сечением до 4 мм2. Подробно про о цветовой маркировке проводов.

Существуют несколько типов скруток. При скрутке необходимо добиваться хорошего электрического контакта, а также создания механической прочности на разрыв. Прежде чем приступать к соединению проводов их следует подготовить. Подготовка проводов осуществляется в следующей последовательности:

  • с провода, в месте соединения снимается изоляция. Изоляция снимается таким образом, чтобы не повредить жилу провода. Если на жиле провода появится надрез, то в этом месте он может сломаться;
  • оголенное место провода обезжиривается. Для этого оно протирается тряпкой, смоченной в ацетоне;
  • для создания хорошего контакта, обезжиренный участок провода зачищается наждачной бумагой до металлического блеска;
  • после соединения должна быть восстановлена изоляция провода. Для этого может применяться изоляционная лента или термоусаживающаяся трубка.

На практике применяются несколько видов скруток:

  • простая параллельная скрутка. Это самый простой и распространенный вид соединения. При хорошей параллельной скрутке в месте соединения можно добиться неплохое качество контакта, но механические усилия на разрыв будут минимальными. Такая скрутка может ослабевать в случае возникновения вибрации. Чтобы правильно выполнить такую скрутку необходимо, чтобы каждый провод обвил друг друга. При этом должно быть не менее трех витков;

  • метод «навивки». Этот метод применяется, если необходимо выполнить ответвление провода от основной магистрали. Для этого на участке ответвления снимается изоляция провода, и на оголенное место путем навивки подключается провод ответвления;

Присоединение провода к основному

  • бандажная скрутка. Этот вид скрутки часто применяется при соединении двух и больше одножильных проводов. При бандажной скрутке применяется дополнительный проводник из такого же материала, как и жилы провода. Сначала выполняется простая параллельная скрутка, а затем на это место накладывается бандаж из дополнительного проводника. Бандаж увеличивает механическую прочность на разрыв в месте соединения;
  • соединение многожильного и одножильного провода. Этот вид самый распространенный и простой сначала выполняется простая  накрутка, а затем зажимается ;

Соединение многожильного и одножильного медного провода

другие различные варианты соединения.

Подробно, о методах соединения одножильных проводов https://sdelalremont.ru/nadezhnye-sposoby-soedineniya-elektricheskix-provodov.html

Расшифровка и виды

Если первые буквы аббревиатуры в названии марки кабеля не начинаются с букв АА (алюминиевая жила с алюминиевой оболочкой) или АС (алюминиевая со свинцовой оболочкой), то расшифровывают это так, что жилы изготовлены из меди. Первая буква В аббревиатуры ВВГ означает, что изоляция жилы изготовлена из винила (может использоваться полихлорвинил или его производные). Вторая буква В означает, что общая оболочка изоляции пучка жил с изоляциями тоже изготовлена из винила. Третья буква Г указывает на отсутствие брони.

Расшифровка аббревиатуры

Обычный ВВГ

Он используется для монтажа электропроводки в блоках, каналах и коллекторах, вахтах и тоннелях, в сухих и полусухих нежарких помещениях с относительной влажностью не более 98%. Возможно также наружное применение на открытом воздухе. В таком случае следует избегать длительного прямого попадания солнечных лучей, при необходимости применить защиту от них. Без дополнительной защиты укладка его под штукатурку нежелательна.

Негорючий ВВГнг

Добавочные буквы «нг» в названии кабеля ввг нг означают расшифровку, что изоляция его не поддерживает горение. Использование его целесообразно там, где он контактирует с  такими материалами, как:

  • изделия из древесины (дерево, вагонка, фанера, ДВП, ДСП);
  • бумага (обои, картон);
  • ткань (шторы, ковры).

Также расшифровка кабеля ввгнг (а) – с повышенной пожаробезопасностью. Степень пожаробезопасности выражается индексами  (а), (в), (с), (d), где начальная буква (а) означает наивысшую категорию, а дальше по убыванию.

Расшифровка маркировки ВВГ нг ls – при пожаре крайне мало образует вредных газов и дыма. ВВГ нг lt имеет изоляцию, которая при принудительном горении не выделяет токсичных веществ и газов, а ВВГ нг hf можно расшифровать – при горении не выделяет коррозионно-активных веществ, галогенов. Чем отличается ВВГ нг frls? Они отличаются тем, что имеют повышенную огнестойкость с низким газообразованием после сгорания изоляции.

Формы выпуска

Если встречается маркировка такого кабеля ввг з, это означает, что пространство между металлической жилой и изоляцией заполнено синтетическим не гидрофобным волокном или порошком. Марка ввгп будет отличаться тем, что имеет плоскую форму.

Форма кабелей

Форма кабеля зависит от вида и количества жил и бывает:

  • круглой;
  • плоской;
  • треугольной;
  • прямоугольной;
  • пятиугольной.

Трёхжильный кабель ввг может быть круглым, плоским либо треугольным. Разница круглого в том, что жилы могут иметь сегментную форму, состоящую чаще всего из многожильного пучка проводов. Такая форма жил используется у трёх,- либо четырёхжильных кабелей, которые в общем разрезе образуют форму круга, а жилы – форму сегмента. Это позволяет сохранять плотность всего кабеля при остроугольном изгибе, провод не сбиваются в узлы.

Важно! Изгибать кабель ввг можно под окружность, радиусом до 10 раз превышающим радиус самого провода

Расшифровка и модификации

Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.

Разные виды одной под одним и тем же названием

Обычный ВВГ

Расшифровка основной аббревиатуры — ВВГ — несложна:

  • отсутствие впереди буквы А говорит о том, что жилы медные;
  • первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
  • вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
  • «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).

То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет (о цветовой маркировке читайте тут). Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).

Виды круглых проводников

В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3,  4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).

Негорючий ВВГнг

В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.

Есть еще несколько видов кабеля ВВГнг:

  • ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
  • ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1.

  • ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
  • ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).

Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.

Формы выпуска

В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).

Разные типы кабеля ВВГ

Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм2 — допускается выпуск без заполнения.

Разные типы жил в кабеле ВВГ

Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам (как проверить читайте тут).

Кабель ВВГ: область применения

При прокладке/замене проводки, других работах по части электрики в частных домах и квартирах чаще всего используют кабель ВВГ. Это обусловлено широкой областью применения и относительно невысокой ценой. Использоваться он может в электрических сетях с напряжением не выше 1000 В и частотой 50 Гц (спец виды до 100 Гц). То есть, подходит для однофазной и трехфазной сети. Монтироваться может в помещениях и на улице. При наружной прокладке нуждается в дополнительной защите. Его укладывают в трубы ПНД, кабельные лотки и т.п.

Трехжильный кабель ВВГ

Не рекомендуется использовать его прокладки в земле, так как он не имеет брони, из-за чего быстро выходит из строя. При желании его можно проложить в земле, но в дополнительной защитной оболочке (гофоротрубе) и/или в кабельной канализации.

Область применения во многом зависит от модификации: типа материала, из которого изготавливаются оболочки жил и самого кабеля. Об этом подробнее поговорим чуть дальше.

Согласно ГОСТ 22483-2012

ГОСТ 22483-2012 распространяется на однопроволочные и многопроволочные жилы из меди, алюминия и алюминиевого сплава, предназначенные для кабельных изделий стационарной прокладки, и гибкие медные жилы, но не распространяется на жилы кабелей связи, радиочастотных кабелей, неизолированных и обмоточных проводов.

В соответствии с п.2.2 ГОСТ 22483-2012 приведем определение термина номинальное сечение жилы кабеля:

Номинальное сечение — это значение, идентифицирующее определенный размер жилы, но не подлежащее проверке непосредственным измерением.

Примечание — Для каждого конкретного размера жилы установлено требование по максимальному значению электрического сопротивления. Фактическое сечение жил может отличаться от номинального при соответствии электрического сопротивления требованиям настоящего стандарта.

Металлическое покрытие — это поверхностный слой соответствующего металла, такого как олово или сплав на основе олова.

Согласно разделу 3 «Классификация» жилы подразделены на шесть классов 1-6:

  • класс 1 — однопроволочные и многопроволочные (для больших сечений) жилы;
  • класс 2 — многопроволочные жилы;

Согласно разделу 5 «Однопроволочные и многопроволочные жилы»: Жилы не должны иметь заусенцев, режущих кромок и выпучивания отдельных проволок.

В соответствии с п.5.1.1 конструкция следующая:

a) Для однопроволочных и многопроволочных (для больших сечений) жил (класс 1) используют один из материалов, приведенных в разделе 4.

b) Однопроволочные медные жилы должны быть круглыми. Допускается для многожильных кабелей и проводов применение фасонных однопроволочных медных жил сечением 25-50 мм2 . Примечание — Однопроволочные медные жилы номинальным сечением не менее 70 мм2  предназначены для специальных типов кабелей, например с минеральной изоляцией, но не для кабелей общего применения.

Согласно п.4.1 раздела 4 жилы должны состоять из одного из следующих материалов:

  • из отожженной меди с металлическим покрытием или без него;
  • из алюминия или алюминиевого сплава.

Cu

Согласно разделу 7 «Проверка соответствия требованиям разделов 5 и 6» соответствие требованиям 5.1.1, 5.2.1 проверяют на готовом кабельном изделии внешним осмотром и измерениями.

Соответствие требованиям по электрическому сопротивлению по 5.1.2 проверяют измерением, проведенным в соответствии с приложением А ГОСТ 22483-2012 с корректировкой температуры с помощью коэффициентов таблицы А.1 ГОСТ 22483-2012.

Область применения кабеля ВВГ

Изделие активно эксплуатируется при прокладке, замене или ремонте электрической проводки в жилых домах, квартирах и на рабочих предприятиях. Оно отвечает всем современным требованиям к электрической и пожарной безопасности, характеризуется невысокой стоимостью. Помимо кабеля, используемого в сетях переменного тока частотой 50 Гц, производятся специальные типы ВВГ, которые можно эксплуатировать при 100 Гц. Таким образом, провод может работать в сетях с одной или тремя фазами, расположенных внутри помещений или снаружи зданий. В последнем случае обязательна дополнительная защита в виде прочных труб, металлорукавов, кабель-каналов или лотков.

Так выглядит трехжильный кабель ВВГ

Не рекомендуется использовать его прокладки в земле, так как он не имеет брони, из-за чего быстро выходит из строя. При желании его можно проложить в земле, но в дополнительной защитной оболочке (гофоротрубе) и/или в кабельной канализации.

Область применения во многом зависит от модификации: типа материала, из которого изготавливаются оболочки жил и самого кабеля. Об этом подробнее поговорим чуть дальше.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
