Описание кабеля асб

Конструкция

Как уже стало понятно из аббревиатуры и применения, конструкция кабеля следующая:

• Проводниковая жилка одно- или многопроволочная, состоящая из меди или алюминия;
• Бумажная изоляция с пропиткой для фазы;
• Бумажная изоляция с пропиткой для пояса. В качестве поясной изоляции может использоваться масло — специальный канифольный состав;
• Оболочка из свинца;
• «Подушка»;
• Броневой слой из одной или нескольких стальных лент (проволоки);
• Наружный слой изоляции.

Еще одно преимущество кабеля с изоляцией из бумаги —наличие слоя из лент или проволоки, которые дополнительно защищают провод при прокладке, особенно в грунте. Это в разы повышает эксплуатационные свойства и срок службы при правильном отношении к вещи.

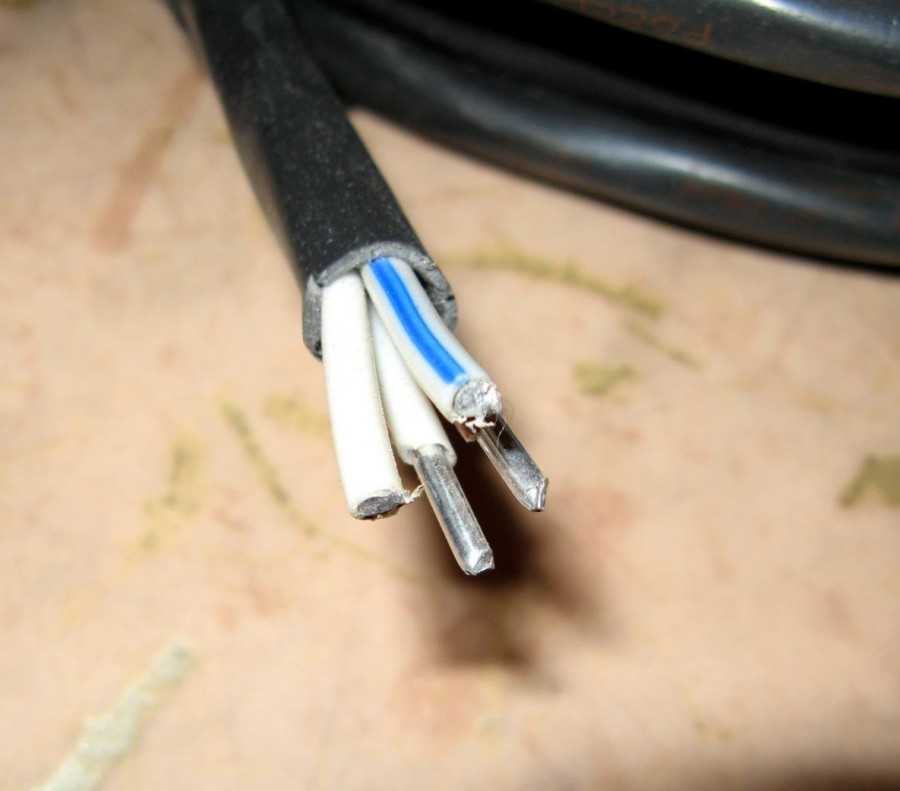

Зачищение контактов провода

Конструкция кабеля АСБл

Конструкционные составляющие силовых кабелей включают в себя нижеуказанные элементы:

• Токопроводящая жила выполняется из алюминия. Жила имеет секторную форму, в составе которой одна либо несколько проволок. Поясная изоляция и изоляция фаз изготавливаются из нескольких бумажных слоев пропитанных специальным составом. Свободное место среди жил заполняется скрученными бумажными жгутами, которые обеспечивают защиту от междуфазного замыкания и препятствуют процессам возгорания.
• Кабельная подушка для смягчения структур кабелей и повышения его прочности изготавливается из слоя битума,  креп (гофрированной)  бумаги, ленты ПЭТФ.
• Наружная свинцовая оболочка оборачивает полностью проводник.
• Подушка изготовляется из достаточно высокопрочных  элементов, поддающихся изгибу, выполняющих защитную функцию. Состав подушки: битум, стеклопряжка, также бронированные сталью ленты.

Условия эксплуатации

Основные технические характеристики кабеля АСБ это:

• Рабочее напряжение 1, 6 или же 10 кВ.
• Частота переменного тока 50 Гц.
• Рабочая температура от -50 до +50°С, при этом предельно допустимое значение составляет +70°С, если номинальное напряжение 10 кВ и +80°С для кабеля, рассчитанного на напряжение 1 или 6 кВ.
• Максимальная температура нагрева токопроводящих жил при коротком замыкании: +200°С, при режиме перегрузки — +90°С.
• Допускается прокладка при температуре не ниже 0°С.
• Минимальный радиус изгиба 25 наружных диаметров для однопроволочных жил и 15 для многопроволочных.
• Удельное сопротивление токопроводящих жил на 1 км длины кабеля при температуре +20°С не менее 29,11 Ом для однопроволочных жил и не менее 29,4 Ом для многопроволочных.
• Удельное сопротивление изоляции на 1 км длины при температуре +20°С не менее 100 МОм для кабеля АСБ рассчитанного на напряжение 1 кВ и 200 МОм для 6 и 10 кВ.
• Срок службы 30 лет.

Такие технические характеристики кабеля АСБ, как вес и наружный диаметр мы подробно рассмотрели в таблице:

Технические характеристики

2009 Межрегиональная снабжающая компания «МРСК» — поставщик кабельной продукции. Силовой кабель, комплектные трансформаторные подстанции.

Условия хранения и транспортировки

Правильно проложенный шнур без нарушения техник эксплуатации и прокладки может служить не один десяток лет. Однако при неверной прокладке и неаккуратной транспортировке его легко повредить и это окажется незамеченным для невооруженного глаза. Даже есть проверить шнур устройством максимального напряжения, которое используют для оценки пригодности кабеля к работе, не всегда могут дать однозначный ответ, есть ли поломка или нет. Лишь по истечению, возможно, нескольких лет из-за постоянной и интенсивной нагрузки некоторые участки кабеля потеряют свои свойства и случится пробой.

Именно поэтому только строгое соответствие всем нормам хранения, транспортировки и укладки шнура дают полную гарантию того, что последний не получил повреждения. Для того чтобы нормы выполнялись, необходимо поручать надзор за работами более опытным и квалифицированным рабочим и мастерам, которые отлично разбираются в кабельных работах любого профиля. Транспортировка и хранение кабеля также имеют ряд требований, которое должны обеспечивать сохранность изделия. К ним относятся:

• Обеспечение сохранности барабана до полной прокладки провода;
• Обеспечение сохранности герметичной пробки на концах кабеля, роль которых выполняют обыкновенные колпачки из свинца;
• Обеспечение отсутствия воздействиях прямых солнечных лучей на голую пластмассовую изоляцию;
• Хранение барабанов под навесами или в сухом помещении в правильной последовательности для удобства погрузки;
• Хранение кабелей, имеющих подвергающийся коррозии внешний слой только в закрытых и сухих помещениях.

Правильное хранение

Конструкция

Кабель АСБ с алюминиевыми жилами в изоляции из пропитанной бумаги. Жила кабеля изготавливается в двух вариантах: однопроволочном и многопроволочном. Особенностью кабелей данного типа является их изоляция из бумаги пропитанной специальным вязким составом. Каждая жила и общая поясная изоляция покрыта слоем бумажной изоляции. Жилы кабеля АСБ 6 кВ и АСБ 10 кВ покрыты изоляцией из полупроводящей бумаги. Модуль силового элемента помещен в оболочку из прессованной свинцовой трубки. Для защиты свинца от коррозии оболочка покрывается слоем из битума, крепированной бумаги и полиэтилентерефталатных лент. Броня кабеля обеспечивается слоем стальных лент. Наружный слой кабеля из битума и стекловолокна.

Назначение

Кабель АСБ предназначены для передачи электрической энергии в электрических сетях переменного тока частотой 50 герц и номинальным напряжением 1кв 6кв 10кв. Кабель АСБ может также применяться и в сетях постоянного тока, при условии, что напряжения в 2,5 раза больше номинального значения переменного напряжения.

Кабели АСБ и кабель АСБл прокладывают в землю, в траншеях с низкой и средней коррозионной активностью, а для грунтов с высокой коррозионной активностью используют кабель АСБ2л. Условием прокладки является отсутствие блуждающих токов и кабели не должны подвергаться в процессе эксплуатации растягивающим нагрузкам. Бронированный силовой кабель АСБ применяют в условиях возможных механические повреждений.

Производители

Производителей АСБ шнуров достаточно много, но не все предлагают хорошее качество шнура и приемлемую цену. Ниже собраны надежные и качественные производители:

• Рыбинсккабель. Предприятие существует уже порядка 60 лет и производит порядка 13 000 различных размеров кабелей с медным и алюминиевым проводником. На Рыбинсккабель используется современное оборудование, позволяющее достигать идеальное качество продукции. Среди нее и АСБ;
• Чувашкабель. Одно из самых больших производств по изготовлению кабелей в Российской Федерации. Ежегодный объем отгрузок «Чувашкабель» составляет порядка одного миллиарда рублей и эта цифра постоянно растет. Сегодня это единственное в России предприятие, занимающееся выпуском хладоностойких проводов и АСБ кабеля различных типов;
• Сарансккабель. Открытое акционерное общество завода — ведущее российское предприятие попроизводству кабелей ипроводов. Этот производитель также выпускает более 13 000 макроразмеров шнуров для монтажа и электроники;
• Москабель. Расположен в Москве изанимает лидирующее место в этом регионе и получает постоянные государственные награды за качество своей продукции;
• Иркутсккабель. Крупное предприятие кабельно-проводной промышленности. Среди огромного количества наименований есть и АСБ шнуры.

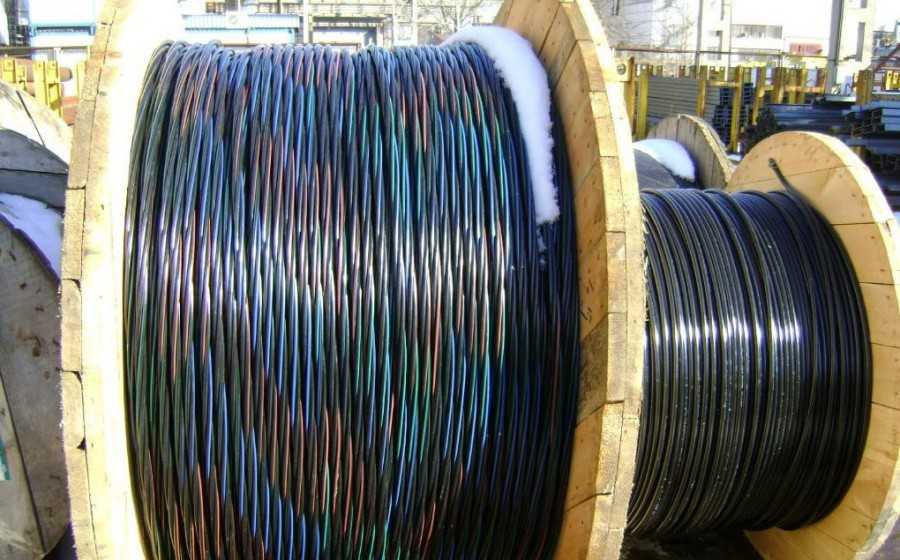

Намотка кабеля в Москабель

Таким образом, АСБ — это шнур, позволяющий передавать и распределять электроэнергию на достаточно большие расстояния. Благодаря своих эксплуатационным свойствам пользуется популярностью не только в России, но и во всем мире.

Конструктивные особенности

Кабель АСБ представляет собой композит из последовательно наложенных друг на друга слоев различных материалов, каждый из которых играет свою роль в обеспечении защитных свойств. Данный кабель должен соответствовать ГОСТу 18410–73.

1. Основа конструкции — проводники из алюминия. Они могут быть как однопроволочными, так и многопроволочными, секторной или круглой формы. Допускается наличие в одном кабеле 2–3 жил секторной формы, и одной — круглой, но не наоборот. Сечение каждой жилы — от 35 до 240 мм квадратных. Количество жил — от 1 до 4.
2. Индивидуальная изоляция жил — на основе бумаги, пропитанной специальным диэлектрическим составом.
3. Поясная изоляция (первая общая оболочка). Для кабелей, рассчитанных на 1 кВ, выполняется из того же материала, что и индивидуальная. Но кабель АСБ, рассчитанный на ток напряжением в 6 или 10 кВ, будет иметь поясную изоляцию из полупроводящей бумаги.
4. Первая металлическая оболочка из прессованного свинца.
5. Защитная подброневая «подушка» на основе битума, крепированной бумаги или полиэтиленфталата (у разных производителей может различаться).
6. Собственно броня из двух завитых в спираль стальных лент.
7. Наружная оболочка из стекловолокна, пропитанного битумом.

У кабелей марок АСБл и АСБ2л между слоями свинца и стали присутствуют дополнительные защитные ленты. Дело в том, что свинец (как, впрочем, и алюминий) — достаточно активный с химической точки зрения металл, он легко вступает в реакции с другими веществами. Но нужно отметить, что существенным превосходством по коррозионной стойкости перед своими собратьями обладает только АСБ2л.

Особенности монтажа

Стоит учитывать, что все приведенные технические параметры будут работать в полную силу только при условии качественного монтажа и соблюдения необходимых эксплуатационных условий.

Например, при прокладке и использовании силового кабеля рекомендуется обращать внимание на следующие нормы и стандарты:

• Монтаж шнура данного типа осуществляется только при плюсовых температурах, так как “минус” вызовет нарушение изоляционного слоя, появление микротрещин, сломов, что может привести к утечке тока.
• Оптимальными для подземной прокладки стандартных видов силового проводника считаются уровни коррозийной активности не выше среднего.
• Почва с высокой коррозией требует использования усиленных изоляцией марок АСБ2л.
• Растягивание провода недопустимо, так как конструкция может прийти в негодность.
• При монтаже подземных линий необходимо удостовериться, что в почве отсутствуют блуждающие токи.

ГОСТ АСБ

Ниже представлены государственные стандарты для АСБ, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

ГОСТ 18410-73

действующий

«ГОСТ 18410-73 Кабели силовые с пропитанной бумажной изоляцией. Технические условия»

с 01.01.1975 по н.в.

Так же смотрите

ГОСТ 22483-2012

действующий

«Жилы токопроводящие для кабелей, проводов и шнуров»

с 01.01.2014 по н.в.

«Оболочки кабельные свинцовые и алюминиевые. Технические условия. »

с 01.01.1975 по н.в.

«Покровы защитные кабелей»

с 01.01.1975 по н.в.

«Исполнения для различных климатических районов»

с 01.01.1971 по н.в.

Расшифровка названия

Расшифровка названия АСБ — здесь все традиционно.

1. А — алюминиевые жилы.
2. С — свинцовая оболочка (первый уровень защиты).
3. Б — броня (второй уровень защиты).

Броня, в отличие от первой металлической оболочки из свинца, всегда выполняется из стали. Кроме того, между первым и вторым слоем металла есть еще несколько защитных прослоек из различных материалов. Есть вариации кабеля АСБл и АСБ2л — литера «л» в данном случае означает одну или две дополнительных ленты из битума — смолы, получаемой из нефтепродуктов. Эти ленты служат для придания кабелю дополнительной стойкости к химически активным средам.

Маркировка для различения жил в кабеле используется либо стандатная цветовая — красный, синий, черный, желто-зеленый — либо цифровая: на индивидуальную оболочку каждого проводника с определенным коротким шагом наносится арабская цифра.

Это интересно: Как проверить напряжение в розетке мультиметром и отверткой (видео)

Конструктивные особенности

Что касается алюминиевых жил, то они могут быть как круглого сечения, так и секторного. При этом они могут быть монолитными (состоящими из одной проволоки) или многопроволочными. Основной тип изоляции – пропитанная специальным составом вязкого типа бумага.

Далее устанавливается свинцовая оболочка. Между ней и броней укладывается так называемая подушка. Это, по сути, битумный слой, покрытый сверху или полиэтилентерафлататными волокнами, или крепированной бумагой. Следующий слой – стальная броня из двух лент. И последний – это стеклопряжа, пропитанная битумом. Солидная конструкция, многослойная, вот почему кабель АСБ можно использовать для монтажа электрической подающей сети в грунте.

Производители предлагают два варианта маркировки алюминиевых жил: цветовую и числовую (от 1 до 4). Сечение кабеля варьируется в диапазоне от 35 мм² до 240. В паспорте маркировка производится вот по такому шаблону (например): АСБ 3х240, то есть, трехжильный проводник сечением 240 мм².

Конструктивные особенности кабеля

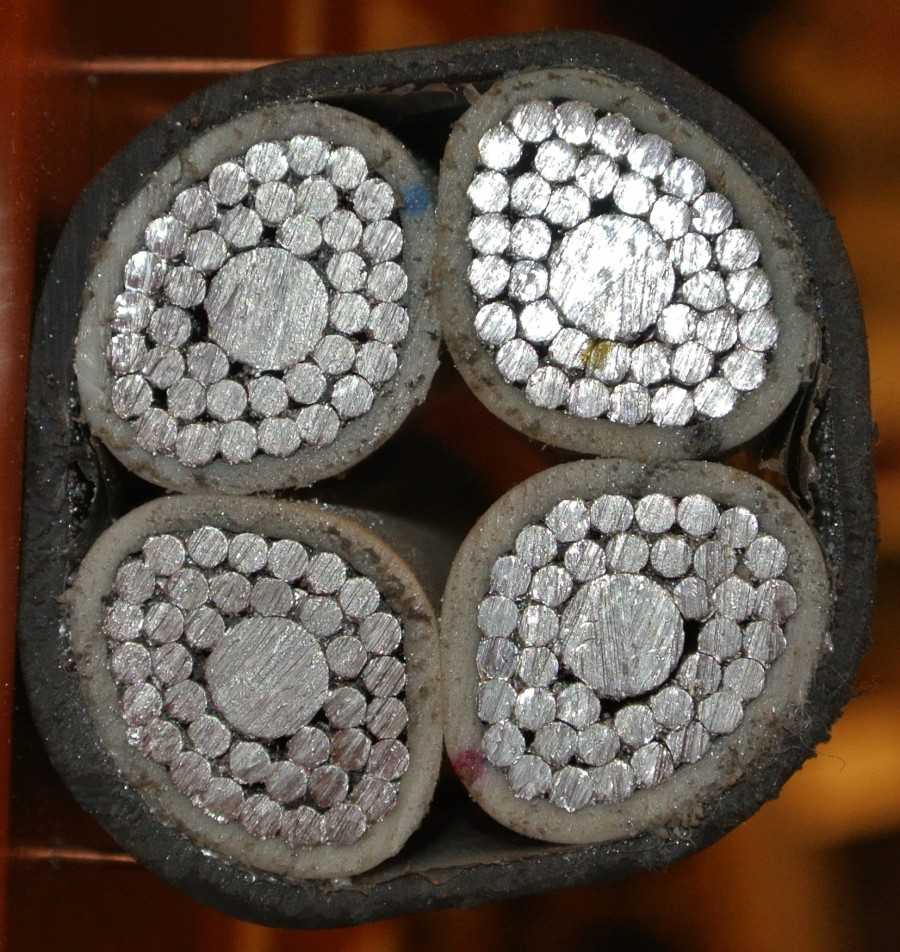

На представленных фотографиях АСБ-кабеля видно сложность его конструкции, так как каждый шнур содержит следующие элементы и слои (представлены в порядке от центра (жилы) до наружной оболочки):

• Алюминиевые жилы круглого или секторного сечения, состоящие как из одного, так и из нескольких скрученных проволок;
• Промежуточная изоляция из полотна, пропитанного специальной клейкой смесью;
• Оболочка из свинцовых пластин;
• Заполняющая “подушка”, в зависимости от модели представленная в виде крепированной бумаги или полиэтилентерефталата;
• Промежуточное бронирование из опоясывающих стальных пластин;
• Внешняя оболочка из смеси битума и стеклопряжи.

Где используется

Главная задача АСБ — передача электротока для питания базовых установок сети, использующих напряжение переменного типа от 1 до 10 кВольт. Возможно применение и для постоянного напряжения. Его часто используют для того, чтобы уложить проводку под грунтом, где велика вероятность обрыва обычного тонкого кабеля. Есть одно условие: земля должна обладать свойствами низкой или средней коррозии для типа АСБ (АСБл). С высокой степенью коррозии справится АСБ2л. Важным эксплуатационным условием является и то, что шнур нельзя натягивать и допускать в нем наличие «блуждающих» электрических токов.

Важно! Чаще всего применяют следующие тип АСБ с сечением от 70 до 240 миллиметров и конструкцию из трех жилок. Также АСБ имеет аналоги — АСБШв и ЦАСБ

Проводник создан так, что одной из его ключевых характеристик является высокая эксплуатационная надежность. Это позволило использовать его в строительных компаниях для проводки под землей. Продлить номинальный срок службы просто: достаточно грамотно уложить его и использовать в соответствие с прилагаемыми инструкциями.

Многожильный силовой кабель

Область применения кабеля АСБл

Прокладка бронированного проводника может проходить в закрытых зданиях и сооружениях, вдоль стен и фасадов зданий. Особенность заключается возможности монтажа и эксплуатации проводника в грунте и под землей, протекание грунтовых блуждающих токов не играет роли. Конструкция кабеля создает все условия для обеспечения безопасности, так как отсутствует риск возникновения деформаций, не поддается растяжению.

Все вышеперечисленные факторы и свойства кабеля дают возможность укладки кабеля в почве с различным уровнем коррозионных процессов и ее агрессивных составляющих. Материал силового кабеля устойчив к различным температурным перепадам. Широкий диапазон температур создает условия для эксплуатации в умеренном и холодном климате.

Силовой кабель АСБл помимо всего имеет возможность использоваться в электрифицированных транспортных сетях при условии, что проводник не будет растягиваться. При укладке на транспортных линиях и трассах уровень блуждающих токов не нормируется. Проводники могут быть использованы на закрытых территориях, вдоль стен, туннелях. Наличие защитной брони позволяет выдержать различные механические воздействия.

Применение АСБ

• Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на номинальное напряжение 10 кВ номинальной частотой 50 Гц
• Допускается разность уровней между высшей и низшей точками расположения кабеля не более 15 м
• Для прокладки в земле (траншеях) с низкой и средней коррозионной активностью
• Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
• Применяются при наличии опасности механических повреждений кабеля

Это интересно: Какая изолента лучше для электропроводки — ПВХ или ХБ?

Как выбрать АСБ

Если возникла потребность в приобретении силового кабеля подобной конструкции, то перед покупкой необходимо точно определиться с необходимыми параметрами.

Для этого рекомендуется тщательно изучить технические таблицы, где можно найти требуемые параметры и соотнести их с определенной маркой шнура.

Также могут помочь следующие советы:

• Оптимальными считаются размеры 3*70, 3*95, 3*120, 3*150, 3*185, 3*240;
• Аналогичные проводники (со схожей конструкцией, характеристиками и функциональностью) представлены марками ЦАСБ (с бумажной изоляцией, содержащий церезин) и АСББШв (без смягчающей подушки и с защитой в виде шланга);
• Проверенные заводы, производящие среди прочего асб: ООО “Камкабель”, ООО “ГК “Севкабель”, ЗАО ” Кавказкбель”.

Чаще всего АСБ применяется в промышленных масштабах, однако нередко при наладке собственной мини-электростанции в частном доме или более безопасной передачи тока силовой кабель пригодится и в бытовых условиях. Главное, правильно рассчитать нагрузку, подобрать соответствующий требованиям проводник и соблюдать индивидуальные условия монтажа.

Как расшифровывается

Силовой кабель АСБ — это проводниковое устройство, которое состоит из алюминия и изоляционной пропитанной бумаги. Оно передает и распределяет на большие расстояния электрический ток в установки базового типа, а также в сети, которые рассчитаны на прохождение только постоянной силы тока. Нормальное напряжение переменного типа, допустимое для кабелей такого типа колеблется от 1.6 до 10 кВольт, а частота тока — 50 Гц.

Расшифровать аббревиатуру кабеля очень просто:

• Буква «А» — это обозначение алюминиевого токопроводящего проводника;
• Буква «С» — наличие оболочки из свинца;
• Буква «Б» — установка дополнительно защиты в виде стальных лент.

Важно! Есть также виды кабеля АСБл и АСБ2л, имеющие небольшие отличия. Расшифровка у них, как и характеристики, абсолютна такая же, за исключением того, что л и 2л обозначают дополнительный слой или два слоя ленты из битума, находящейся под «броневым» слоем

Далее будут разобраны основные технические характеристики провода и способы его применения.

Расшифровывать аббревиатуру бывает полезно

Какие бывают проблемы при использовании кабеля и как их не допускать

Одной из самых распространенных ошибок, из-за которой случается множество проблем, является неправильный монтаж кабелей или шнуры, не отвечающие нормативным требованиям. Около 10 — 15 лет назад выбор был скуден — всего две или три наименования кабеля. Это не могло вызвать никаких вопросов. Сегодня же, при монтаже проводов в помещениях, согласно технике противопожарной безопасности, кабелей насчитывается более десяти. Все они имеют несколько категорий, разделяющих их по нераспространению горения.

Также проблемы возникают, когда люди не выполняют простые правила безопасности или эксплуатации. Среди них:

• Размотка кабеля с барабана, лежащего на боку. Это абсолютно недопустимо, так как при скидывании обмоточных колец и их выравнивании появляется натяжение, которое противопоказано;
• Подвешивание кабеля при преодолении препятствий. Это также вызывает натяжение, так как под большим собственным весом шнур провисает— грубое нарушение всех норм эксплуатации;
• Превышение нагрузки на провод или использование кабеля меньшего сечения, чем требуется. Нагрузка может вырасти за счет подключения множества потребителей, а это ведет к перегреву жил фаз и порче изоляционного слоя, без которого шнур крайне опасен под таким напряжением.

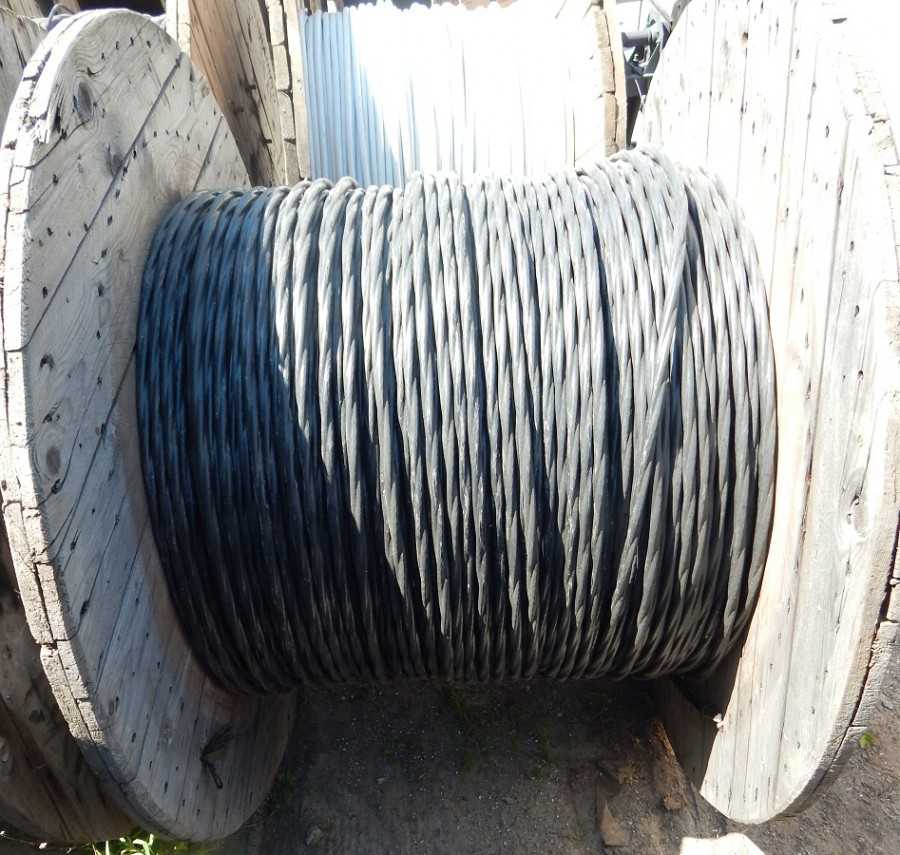

Барабан с силовым агрегатом

Как выбрать

Если нужно приобрести такой шнур, то следует однозначно определиться с параметрами, которые ожидается получить от проводника. Специалисты рекомендуют для этого тщательно изучать технические характеристики кабеля или найти таблицы, где можно просмотреть параметры и проверить их по марке провода.

Можно дать несколько советов по выбору:

Оптимальные размеры кабеля: 3 на 70, 3 на 95, 3 на 120, 3 на 150, 3 на 185, 3 на 240;
Стоит обратить внимание на аналоги АСБ — ЦАСБ и АСБШв, которые обладают схожими характеристиками и конструкцией, и не путать их;
Покупать продукцию у проверенных производителей — ООО «Камкабель», ООО ГК «Севкабель», ЗАО «Кавказкбель».

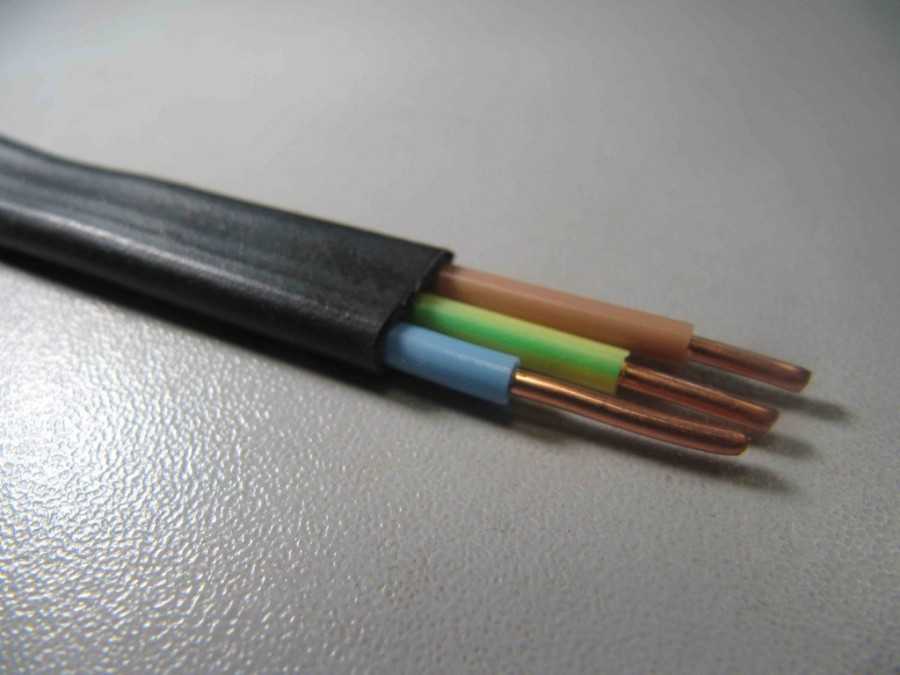

Многожильный АСБ проводник из меди
