Проводка в деревянном доме своими руками

Вводный автомат: как рассчитать и выбрать

Вводный кабель подбирается, исходя из предельной мощности электрооборудования, которое будет установлено в деревянном доме. Иначе при усилении нагрузки может случиться возгорание. Для смены вводного кабеля потребуется обратиться в организацию энергоснабжения, чтобы ее сотрудники присутствовали при установке и опломбировании счетчика.

Вводный выключатель-автомат нужен, чтобы электропроводка не перегревалась и уж тем более не загорелась. При трехфазной сети берут трехполюсный автомат, при однофазной используют одно- или двухполюсный.

Обычно автоматический выключатель монтируют в заземленный корпус щитка распределения уже после того, как установлен счетчик.

В большинстве помещений установка вводного кабеля своими руками не допускается, то же самое относится к распределительному щитку. Все эти работы должны выполнять специалисты из организации электроснабжения.

Как установить розетки и выключатели, а также подвести к ним кабель?

Сначала определяют место для расположения распределительных коробок и выключателей. Затем прокладывается проводка любым способом или в трубе, или в специальном коробе.

Если мастер планирует полностью обшить стены изнутри, то проводка выполняется в металлорукаве или в трубе, иначе пострадает эстетика. Гофротрубу из пластика при этом применять нельзя, она слишком хрупка.

Принципы выбора розеток и выключателей

  • по силе тока;
  • по способу установки – скрытая проводка (встраиваемая, утапливаемая в нишу в стене) или внешняя (простая накладная, которая традиционно ставится на даче);
  • по количеству модулей (для розеток) или клавиш (для выключателей).

Розетки и выключатели

Монтаж проводки

Монтаж проводки внутренней электросети в деревянном доме производится в семь этапов:

  • Разметка на стенах линий разводки проводов и мест установки розеток, выключателей, распределительных коробок и т.п.
  • Высверливание отверстий под электроустановочные изделия и каналы для кабелей.
  • Сборка вводного щита с защитой и электросчетчиком.
  • Укладка и соединение электропроводов с помощью клемм или пайки (сварки).
  • Подсоединение выключателей и розеток.
  • Проверка сопротивления изоляции.
  • Общая проверка системы на короткие замыкания.

Приведенная пошаговая инструкция является стандартной и не зависит от материала стен и индивидуальных особенностей создаваемой схемы электропроводки в частном доме. Однако для деревянных коттеджей есть свои нюансы:

Первый – это все проходы электрокабелей сквозь выполненные из дерева внешние стены, перегородки и перекрытия делаются только с использованием металлических гильз (трубок). Даже если применяются кабель-каналы и керамические изоляторы для открытого монтажа, сквозь древесину электрическая проводка должна проходить исключительно с дополнительной защитой из металла.

Гильзы для прокладки электропроводки в разных помещениях

Второй – скрутку жил при соединении рекомендуется исключить. Подобные места являются наиболее проблемными по безопасности и чаще всего нагревающимися. В доме из бревна или бруса самым лучшим и надежным вариантом соединения проводов будет клеммный. Можно также их спаять или сварить, но это сложнее и дольше.

Клеммное соединение проводов в распределительной коробке

Третий – если электропроводка укладывается под декор или навесной потолок, то монтировать ее обязательно следует в металлических трубах. Открытая прокладка допускается только в незакрытых местах, где провода остаются на виду.

Проводку под подвесным потолком лучше спрятать в кабель-каналах

Ничего особо сложного нет. Главное чтоб были навыки обращения с отверткой, дрелью и пассатижами. И тогда самостоятельный электромонтаж в своем доме по сложности – это приблизительно как прочистить дымоход или построить теплицу с обогревом самому без привлечения наемных рабочих.

Правила монтажа проводки

Монтаж выполняют с соблюдением правил:

  1. используют целые отрезки провода, чтобы минимизировать число соединений;
  2. не разрешается соединять провода скруткой, необходимо использовать пайку, клеммы либо гильзы под опрессовку;
  3. не допускается непосредственное соединение алюминиевых и медных проводов и деталей: оба материала разрушаются из-за электрохимической коррозии. Используются специальные гильзы или клеммы с пометкой «Cu-Al».

По завершении монтажа проверяют:

  • сопротивление изоляции между жилами (попарно) и заземлением;
  • сопротивление петли «фаза-ноль»;
  • работоспособность УЗО: устраивается контролируемая утечка тока (требуется вызов специалиста).

Крепление короба или гофрированной трубки располагают с шагом 0,5 м.

Составление плана и получение проекта

Теперь можно создавать план электропроводки и установки электроточек в доме. Для этого используют план здания в масштабе, на нем отмечают, где должна находиться техника, продумываете места, где будут установлены выключатели и розетки. Необходимо не забывать о местах установки массивной мебели, чтобы она не закрывала выключатели и розетки.

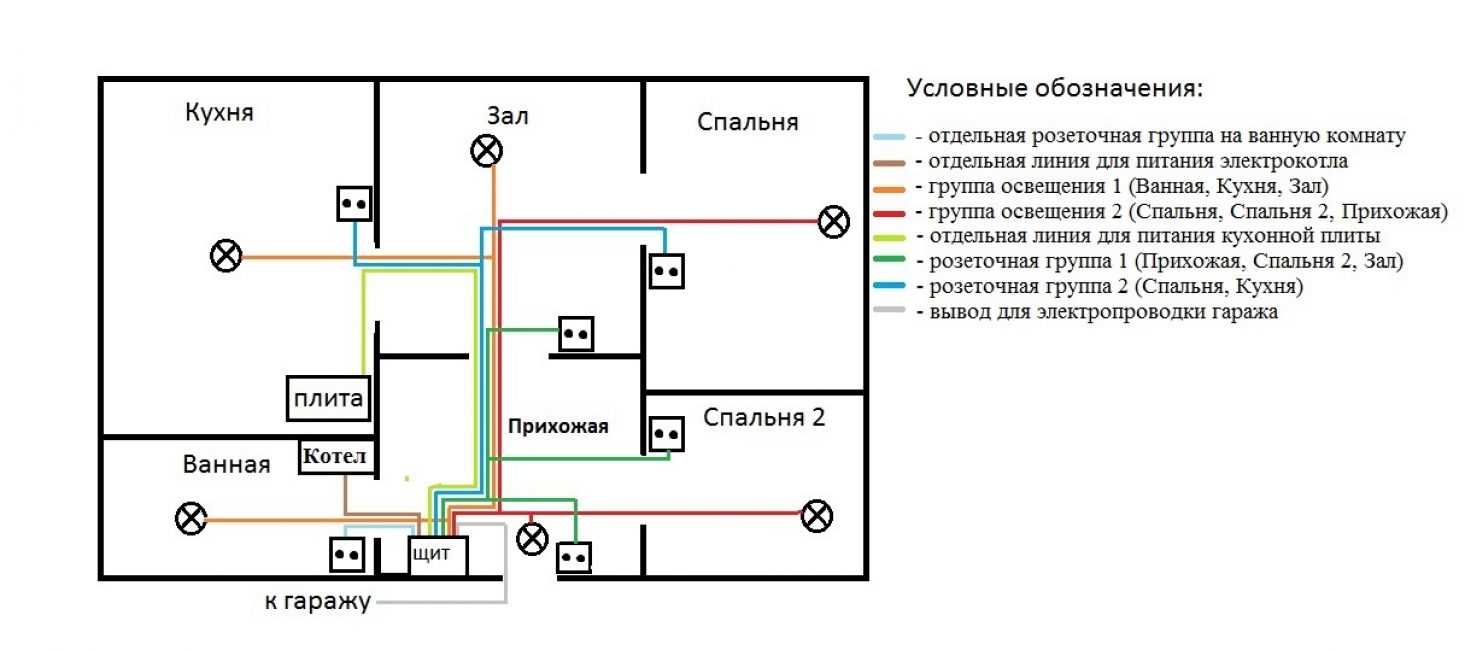

Схема электропроводки в доме

На плане необходимо отметить все необходимые осветительные приборы. Некоторые потребуют установки выключателей, для других потребуются собственные розетки. После этого необходимо подумать, что возможно еще придется включать в каждом помещении.

К примеру: на кухне есть множество разной техники, подключенной постоянно, им необходимы свои розетки. Но возможно вам потребуется иногда использовать другие электрические приспособления. Все эти данные указываются на плане, и рассчитывается самое удобное размещение точек включения.

Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

Особые требования к безопасности

Скрытый монтаж электропроводки в деревянном доме очень сложный, требует строгого выполнения норм противопожарной безопасности, требований ПУЭ-7 и соответствия ГОСТ Р 50571.1— 2009. Человеку, не имеющего опыта электромонтажа, не стоит пытаться выполнить эту работу своими руками. Домовладельцу, пригласившему для обустройства электрики деревянного дома специалистов, необходимо знать основные положения о способах монтажа с целью контроля выполнения работ и ни в коем случае не воспринимать данный материал, как пошаговую инструкцию.

При проектировании схемы электрической сети дома, основной упор делается на обеспечение пожарной безопасности, даже если это будет идти в разрез с эстетической составляющей. Готовый проект должен быть согласован со специалистами. Схема скрытой проводки должна предусматривать минимум поворотов электромагистрали. Учитывая высокую вероятность возгорания деревянных конструкций, проводка должна быть проложена таким образом, чтобы даже мизерный участок электромагистрали не соприкасался с древесиной. Кабель должен быть уложен в стальных или медных трубах. Допускается укладка электропроводки в гофрированном металлорукаве, а также в ПВХ-гофре, при условии их защиты штукатуркой или асбестовой прокладкой.

Диаметр трубы подбирается с учетом того, что проложенная в ней скрытая электропроводка должна занимать 40% ее внутренней полости. Толщина ее стенок должна соответствовать сечению токопроводящих жил согласно ВСН 370-93 или СП 31.110-2003 табл. 14.1. Протяжка электромагистрали по трубам может вызвать механическое повреждение ее оболочки, поэтому после каждой такой операции необходимо производить замер сопротивления изоляции. Особые требования предъявляются к марке кабеля, его оболочка должна быть выполнена из негорючего трехслойного материала, а маркировка отечественных образцов обязательно должна содержать буквенные символы «нг-LS». К примеру, ВВГнг-LS. Импортным аналогом является кабель NYMнг-LS.

Трубы должны надежно стыковаться резьбой, сваркой или пайкой. Места межкомнатных переходов, а также точки установки элементов разводки должны быть обустроены металлическими коробами или стаканами, обернутыми асбестом и закрепленными алебастровой штукатуркой. Более подробно о том, как провести электропроводку в трубах, мы рассказывали в отдельной статье.
