Проектирование и монтаж молниезащиты

Конструкция молниезащиты

Теперь по конструкции молниезащиты, поговорим пока только о внешней.

Состоит она всего из трех элементов – молниеприемника, токоотводов и заземлителя.

Молниеприемник.

Принимает на себя разряд молнии, поэтому он закрепляется на крыше дома, чтобы сам приемник был наивысшей точкой.

Простейшим является стержневой тип приемника.

Стандартным считается металлический прут диаметром 10-18 мм, и длиной от 250 мм.

Можно также использовать и трубу, но только торцы ее должны быть заварены.

Количество приемников рассчитывается от размера здания. На небольшие дома достаточно одного, если же площадь дома превышает 200 м кв. устанавливается два стержня с расстоянием между ними от 10 м.

Чтобы разряд по приемнику не перешел к дому, его закрепляют на крыше при помощи деревянных брусков или специальных крепежей.

Некоторые, чтобы не портить внешний вид дома, молниеприемник устанавливают на отдельной опоре возле дома.

Некоторые, если есть возможность, крепят дополнительный молниеприемник прямо на дереве.

Особой разницы нет, поскольку даже у рядом установленного молниеприемника зона защиты будет покрывать дом.

Основным условием установки приемника – он должен располагаться выше дома, а также других построек возле него.

Еще один тип молниеприемника – тросовый.

Используется трос, который натягивается по всей длине конька крыши и закрепляется на деревянных опорах. Важным условием является натяжка троса – он не должен касаться крыши.

Третий тип приемника – сетка.

Ее изготавливают из любой проволоки (стальной, алюминиевой и др.) с сечением не менее 6 мм.

Ее натягивают по площади всей крыши, ячейки этой сетки должны формировать квадрат примерно 6х6 м.

При этом сетка тоже не должна касаться крыши, ее закрепляют на деревянных или специальных токонепроводящих опорах на высоте 6-8 см от крыши.

Строгих предписаний к использованию того или иного типа молниеприемника нет, использовать можно любой, все они вполне эффективны, поэтому выбираются они по желанию.

Токоотводы.

Далее о втором элементе данной защиты – токоотводах.

Основной задачей их является передача разряда от приемника к заземлителю.

Чаще всего в качестве токоотводов используется стальная проволока диаметром от 6 мм.

Если стены дом сделаны из кирпича или пеноблока, в общем, из любого негорючего материала, то можно токоотвод закрепить вдоль стены в любом незаметном месте, главное, не возле окон и входных дверей.

Можно в качестве токоотвода использовать и металлическую ленту, но толщиной не менее 2 мм и шириной от 30 мм.

Токоотвод крепиться к приемнику при помощи сварного, болтового или спайного соединения.

От количества концов молниеприемников зависит количество токоотводов.

Если используется только один стержневой приемник, то к нему крепится один отвод. При использовании тросового приемника нужно уже два отвода.

Также два токоотвода применяется при сеточном приемнике.

Заземлитель.

Последний элемент – заземлитель. Самым простым заземлителем являются два металлических прута, заглубленных в землю на 2-3 м.

Расстояние между ними должно составлять не менее 3 м. Эти пруты должны быть перемкнуты между собой перемычкой на уровне 0,5-0,8 м в земле. К этой перемычке и подсоединяется токоотвод.

На грунтах с высоким уровнем грунтовых вод лучше использовать горизонтальное положение заземлителя на глубине от 0,8 м. При этом заземлителем должен выступать металлический уголок или полоса шириной от 50 мм и толщиной от 4 мм.

Соединяется заземлитель с токоотводом только сварным соединением.

Читайте по теме — защита электроприбов с помощью специальных устройств.

Как её установить

Вдоль крыши протягивают стальной трос сечением не менее 35 кв. мм. Если не получается найти трос нужной длины его соединяют, зачаливая с перехлестом в 1,5 м и более.

Трос протягивают на высоте от шиферной крыши 0,5 м. Для этого на коньке монтируют штыри, между ними натягивают сам трос. С одной стороны трос соединяют с молниеотводом, который отводит удар молнии в землю, для них применяют стальную проволоку или трос диаметром порядка 6-8 мм. С заземлителем его лучше соединить сваркой, при этом сечение сварного шва должно превосходить сечение троса в 2-3 раза.

Трос крепят к мачтам болтовыми зажимами, если протяженность троса более 15 метров – по длине устанавливают дополнительные мачты, чтобы он не провисал. На них должны быть кольца или проушины для крепления молниезащиты.

Зазмелитель выполняется следующим образом: три металлических уголка (размеры 50х50х5 или близкие) забивают в землю на глубину не меньше 2 метров. Их располагают в вершинах воображаемого равностороннего треугольника. Уголки соединяют между собой сваркой. Для этого используют металлическую полосу (размеры, например, 40х4), которую приваривают к уголкам. К полученному заземлителю приваривают трос с крыши. Заземлитель лучше отнести на пару метров от дома, но не менее чем на пять метров от входа в него.

Внимание: не стоит использовать контур заземления электрооборудования дома для подключения к нему тросовых и других видов молниеотводов. Лучше сделать два контура

Для уравнивания потенциалов их обычно объединяют между собой.

Общая схема тросовой молниезащиты представлена на рисунке ниже:

Категории и виды внешней защиты от молний

Атмосферная молния — это мощный разряд электричества, подчиняющийся основным законам физики. Всем известно, что электрический ток движется по пути с наименьшим сопротивлением. Главной задачей блока грозозащиты любого вида создать именно такой путь для прохождения электроэнергии, минуя конструкцию строения. При ударе молнии в частный дом, оснащенным таким блоком, вся мощь электрического заряда просто-напросто уйдет в поверхность земли, не нанеся ущерба постройкам, электроприборам и человеку.

В народном сленге такой виды защиты частных строений называется по-разному: заземлением загородного дома, системой молниеотводов, а также громоотводами. Последний вариант наименования совершенно некорректен, ведь гром — это звук удара молнии и отводить его никуда не нужно. Но термин давно прижился и используется в разговорной речи. Независимо от того, как называется защита дома от молний, она предназначена для выполнения одной задачи — отвода энергии атмосферного электрического разряда в землю. Блоки грозозащиты делятся на три категории: по методу и виду защиты, а также по конструктивным особенностям.

  1. Методы защиты. Эта категория делится на два вида молниезащиты: активную и пассивную. В активной системе приемник молний оснащен специальным ионизатором воздуха, который своей работой провоцирует накопленное атмосферой статическое электричество на разряд. По своей сути, активная защита притягивает молнию, тем самым исключая возможность прямого попадания молнии в объект недвижимости и рядом находящиеся постройки. Пассивные системы не оснащены никакими дополнительными устройствами, поэтому молния может на ней разрядиться, а может и ударить в другое место, но в любом случае данный вид молниезащиты создает надежный барьер от прямого попадания разряда в дом. В то же время она не способна защитить бытовую технику от вторичного поражающего фактора. Для защиты от него необходимо устанавливать дополнительное оборудование.
  2. Виды защиты. В этой категории защита дома от разряда делится на два типа: внутреннею и внешнюю. Внутренняя система защищает частное владение от вторичного поражающего фактора, а внешняя от первичного. В связи с тем, что активные системы защиты от атмосферных электрических разрядов практически не применяются в быту, то блок грозозащиты дома, коттеджа или дачи должен состоять из двух частей: внешней и внутренней.
  3. Конструктивные особенности. В этой категории блок грозозащиты для частного дома делится на типы по особенностям конструкции внешних приемников молний. На данный момент существует три основных типа молниеприемников: штыревые, сетчатые и тросовые. Каждый из них хорош по-своему. Штыревые молниеотводы самые дешевые, но менее эффективные по сравнению с сетчатыми и тросовыми приемными элементами.

Выбрать лучшую защиту от разряда атмосферного электричества для своего дома вам поможет следующая глава статьи, в которой мы расскажем о конструкции наиболее популярной пассивной внешней молниезащите, в дополнение к которой необходимо устанавливать и внутреннюю защиту от вторичного поражающего фактора.

Подбор комплектующих

Если подготовительная сторона вопроса ясна, можно переходить к подбору комплектующих частей для формирования системы. Первое, что следует определить — схема молниезащиты.

В большинстве случаев система будет состоять из следующих элементов:

Активный молниеприемник — основная часть всего молниеотвода, которая устанавливается непосредственно на крыше строения. От качества этого элемента будет зависеть эффективность работы всей системы

Его конструкция может отличаться большей или меньшей сложностью (количество излучающих электродов, конденсаторы и пр.), поэтому при выборе важно рационально соотнести желание сэкономить и реальную эффективность работы.
Токоотводы — части системы, предназначенные для передачи переданного на приемник заряда к заземлителю
При их выборе необходимо обращать внимание на качество материалов изготовления, диаметр элементов. При прохождении энергии заряда молнии токоотводы будут нагреваться до высоких температур, из чего и следует исходить в процессе подбора компонентов.
Заземлитель — важный элемент, который осуществляет непосредственную передачу энергии молнии в землю
Конструкционно — эта часть не отличается сложностью (металлический стержень необходимой длины), однако при выборе необходимо обратить внимание на материал

Например, стальные заземлители могут покрываться слоем меди, что способствует повышению их эффективности.

Здесь же можно упомянуть и элементы крепежа, которые стоит выбирать, исходя из качества изготовления.

Виды молниеприемников

Молниеприемники по конструкции и материалу бывают:

  • стержневые — отдельно расположенные и на крыше;
  • тросовые;
  • сетчатые — на крыше.

Наиболее распространенные и часто встречаемые — стержневые и тросовые, которые применяются на простых и сложных двускатных крышах. Если строение крыши многоуровневое, рекомендуется использовать комбинированную систему с использованием двух разных видов приемников.

Стержневые молниеприемники

Главная особенность — длинный вертикальный штырь, основная функция которого — принять удар молнии. Прибор должен отличаться высокой прочностью, устойчивостью к осадкам и агрессивной среде, но быть легким и простым в монтаже.

В зависимости от площади крыши можно устанавливать несколько таких мачт. Такие конструкции нужно устанавливать на самую высокую точку крыши или стену. Необходимо, чтобы штырь возвышался не менее чем на 1,5 м.

Можно устанавливать такую систему и отдельно от жилья. Во втором случае мачта может достигать нескольких десятков метров. Стержневая конструкция образует вокруг жилья воображаемый конус — зону защищенного пространства. Размер мачты можно определить из диаметра конуса и его высоты.

Тросовые молниеприемники

Система горизонтального монтажа представляет натянутый стальной трос по всей длине конька. Удар молнии принимает на себя трос. Можно на разных концах крыши установить штыри и натянуть между ними трос, в результате чего получается комбинированный тип защиты. Это подходит крышам, у которых длина во много раз превышает ширину. Диаметр троса должен быть не менее 12 мм. Толщина троса определяется длиной монтажного пролета.

В системе есть особые требования к прочности натяжного элемента, что связано с ветровыми нагрузками и обледенением. Чтобы избежать повреждений системы, рекомендуется по всей длине крыши установить натяжение нескольких промежуточных креплений.

Экономичный и простой вариант получается с использованием вместо троса стальной катанки, которая легка в монтаже (можно приваривать к конструкциям и между собой) и достаточно прочна. Для крепления проволоки можно применять специальные болтовые зажимы — клеммы.

Сетчатые молниеприемники

Система горизонтальная, монтируется на плоских крышах. Сетка изготавливается из проволоки-катанки диаметром 10 мм или стальной полосы любого диаметра. Такие приемники монтируются с помощью сварки и требуют большого расхода материала, поэтому система считается очень трудоемкой в монтаже.

Ее можно устанавливать и на скатных крышах. В таком случае сетку монтируют по периметру плоскости. Это основная причина, по которой на скатных крышах устанавливают более дешевые, простые и безопасные при выполнении работ системы. Такой тип защиты подходит для монтажа на крышах школ и детских садов, институтов и государственных учреждений. Считается самым надежным.

Подготовительные мероприятия

Перед тем как сделать громоотвод необходимо провести подготовку

Причем по важности этот этап ничем не отличается от собственно процесса установки молниезащитной системы. Понадобится произвести расчеты согласно формуле, подобрать материалы и найти правильное место для установки молниезащиты

Формула расчета

Молниезащита — достаточно сложная и ответственная в силу выполняемых задач система. При ее планировании необходимы точные расчеты и оценка потенциальных рисков. В то же время необходимости в чрезмерно сложных математических вычислениях нет. Нужно лишь определить зону действия системы, исходя из формул. Для стержневого молниеотвода существуют коэффициенты, применяемые для расчета нужной высоты устройства. Используется такая формула:

Она подходит для громоотводов высотой до полутора метров, что вполне достаточно для обеспечения защиты частного дома от ударов молнии.

Материал для громоотвода

Для создания защитной системы понадобятся конструкционные материалы. Придется сделать выбор из стали, меди или алюминия. При этом площадь необходимого поперечного сечения будет отличаться, что продиктовано разным сопротивлением каждого вида из перечисленных металлов. Чтобы объяснить сказанное более наглядно, внизу приведена таблица, в которой указаны минимальные требования к компонентам молниезащиты, исходя из вида металла:

Материал Молниеприемник Токоотвод Заземлитель
Площадь сечения, мм Диаметр, мм Площадь сечения, мм Диаметр, мм Площадь сечения, мм Диаметр, мм
Медь 35 7 16 5 50 8
Сталь 50 8 50 8 100 11,5
Алюминий 70 9,5 25 6 Не применяется

Исходя из данных, представленных в таблице, оптимальный выбор материала — медь. Однако наиболее дешевым вариантом громоотвода, изготовленного своими руками, является сталь.

Токоотвод отличается меньшим сечением в сравнении с другими компонентами защитной системы. Рекомендуется постепенно увеличивать его толщину от приемника к заземлительному контуру.

Совет! При создании молниезащиты желательно применять один и тот же вид металла для всех элементов конструкции.

Для изготовления молниезащиты необходимы такие материалы и инструменты:

  1. Молниеприемник. В случае со стержневой системой понадобится металлический заостренный штырь. Также подойдет ТВ-мачта или антенна для приема радиосигналов. В продаже имеются готовые приемники, например, GALMAR или SCHIRTEC.
  2. Металлическая проволока нужного сечения.
  3. Устройства для заземления (металлические штыри, трубы или лента).
  4. Пластиковые фиксаторы, скобы, болты.
  5. Инструменты для выполнения работы (сварочный аппарат, электродрель, молоток, лопата).

Место установки

Громоотвод следует располагать на наиболее высокой точке из имеющихся на участке. При этом нужно помнить про защитную конусообразную зону. Громоотвод должен находиться в таком месте, чтобы здание полностью было покрыто защитой. Получается, что, чем более отдален громоотвод от дома, тем выше он должен быть.

По финансовым соображениям предпочтительнее разместить молниеприемник на кровле здания. В этом случае не понадобится сооружение высокой опоры, которая к тому же вряд ли будет эстетически привлекательной.

Совет! Не рекомендуется установка громоотвода в центральной части крыши. Лучше поставить приемник с краю кровли и зафиксировать его к стене. При таком подходе уменьшается риск попадания молнии в какую-либо часть кровли.

Отдельный вопрос — правильное размещение заземлительного устройства. При ударе молнии высокомощный разряд проходит в землю и в этот момент рядом с заземлителем не должны находиться живые существа. Поэтому разработаны требования к минимальным расстояниям от заземления к стене дома — 1 м и до пешеходных дорожек — 5 м. Заземляющее устройство должно быть установлено в таком месте, где нет вероятности нахождения людей. К тому же, вокруг заземлителя следует установить ограждение и поставить рядом предупреждающий знак.

Обратите внимание! Эффективная работа заземления возможна только во влажном грунте. Это нужно учитывать при выборе места для заземлительного контура

Если постоянно мокрый участок отсутствует, следует задуматься об искусственном орошении.

Подготовка к самостоятельной установке громоотвода ↑

Самым простым этапом организации молниезащиты является ее установка. Куда более ответственными считаются подготовительные работы: расчеты, выбор места и материалов. Отсутствие критических ошибок на этом этапе гарантирует 60% успеха

Именно поэтому не следует преуменьшать важность тщательной и скрупулёзной подготовки

Схема отведения ударов молнии

Не нужно полагать, что любой длинный обрезок арматуры, установленный на крыше дома и соединенный с землей проводом защитит жилище от удара молнии. Громоотвод – конструкция достаточно сложная и чрезвычайно ответственная. Перед тем как сделать молниеотвод в частном доме, необходимо произвести все расчеты, оценить риски и учесть все мельчайшие нюансы.

Для расчета не нужно изучать пособие по электромеханике и вспоминать правило буравчика. Задача – подобрать необходимый размер громоотвода, чтобы обеспечить защиту на нужной вам площади. Если точно просчитать зону действия по формулам, можно добиться защиты 98%, что исключает попадание молнии в дом.

Если речь идет о молниеотводе стержневого типа, который идеально подходит для защиты небольшого дома или дачи, зона защиты имеет форму конуса. Расчетными методами были получены коэффициенты, которые используются для определения необходимой высоты громоотвода.

h = (rх+ 1,63hx)/1,5, где h – высота стержневого молниеотвода;hx – высота защищаемого здания;rx – необходимый радиус зоны защиты на уровне верхней точки защищаемого здания. Эта формула верна для громоотводов высотой не более 150 м, что более чем достаточно для устройства молниезащиты частного дома.

Зона защиты громоотвода

Перед тем как сделать громоотвод на даче или у себя дома, нужно определиться с материалами. Металл для изготовления имеет большое значение. На сегодняшний день его делают из стали, меди или алюминия. Разница значения сопротивления этих материалов обуславливает разную необходимую площадь поперечного сечения.

Чтобы отобразить свойства всех трех видов наглядно, данные внесены в таблицу:

Минимальные размеры проводников при использовании разных материалов

Из таблицы видно, что лучше всего с задачей справляется медь. Дешевле делать громоотвод своими руками из стального профиля. Токоотвод имеет меньшее сечение, нежели остальные элементы молниезащиты. Правильно будет постепенно наращивать его толщину от молниеприемника к заземлению. Лучше всего использовать один и тот же металл для всей конструкции.

Медь – самый надежный материал

Не менее важно правильно подобрать место для установки. Громоотвод должен быть самой высокой точкой на участке

Не забывайте про зону защиты в форме конуса. Следите, чтобы весь ваш дом попадал в эту зону. Получается, что чем дальше от дома находится защита, тем выше он должен быть.

Из экономических соображений разумней располагать громоотвод на крыше дома, тогда не придется тратиться на дополнительное сооружение высокой опоры. Профессионалы не рекомендуют устанавливать молниеприемник по центру крыши, лучше закрепить его на одной из стен. Так вероятность того, что на пути молнии станет какой-то элемент кровли снижается. Отдельно следует подумать о размещении заземлителя. В тот момент, когда разряд огромной мощности будет уходить в землю, около заземлителя не должно быть никого. Поэтому ограничивается минимальное расстояние от заземляющего контура до стены дома – 1 м, и до пешеходных дорожек и тротуаров – 5 м. Расположите заземлитель в укромном месте, сделайте ограждение или установите предупреждающий знак.

Опора должна быть надежно закреплена

Самостоятельный монтаж молниезащиты

Исходя из вышесказанного, можно сделать вывод, что монтаж защиты от молний можно осуществить своими руками без привлечения наемных работников. Конечно, если вы обладаете элементарными навыками монтажных работ. В противном случае следует пригласить специалиста. Если вы все же решили осуществить монтаж громоотвода собственными руками, то сначала следует выполнить проектирование и расчет молниезащиты. Этот процесс не вызовет затруднений. Мы коротко расскажем о проектировании молниезащиты и ее самостоятельном монтаже на примере установки громоотвода со стержневым молниеприемником. Это самый популярный вариант защиты от грозы загородной недвижимости.

Громоотвод со стержневым приемником молний обеспечивает защиту в виде воображаемого конуса, c вершиной на конце молниеприемника. Во внутреннюю зону этого конуса, для обеспечения надежной защиты строения от молний, должен попадать весь объект.

На приведенном рисунке мы видим, что часть дома не попала в зону защиты, поэтому необходимо перенести молниеприемник на середину дома или увеличить его высоту. Лучшим местом для монтажа штыря молниеприемника является конек крыши или печная труба. Расчет высоты стержневого приемника рассчитывается по следующей формуле.

  • Rx — нижний радиус защиты воображаемого конуса, который необходимо замерить рулеткой на поверхности земли;
  • Ha — высота активной зоны защиты от молний, которая замеряется от земли до наивысшей точки воображаемого конуса;
  • Hx — самая высокая точка частного дома, которая может находиться на коньке кровли, печной трубе или на других элементах конструкции;
  • H — высота стержня молниеприемника.

После расчета длинны стержня молниеприемника следует определиться с его местоположением и проложить воображаемую трассу монтажа токоотвода от стержня до места установки заземлителя. На этом проектирование и расчет молниезащиты закончен и можно приступить непосредственно к монтажу громоотвода.

Монтаж заземлителя

В первую очередь следует смонтировать заземляющий контур. Для выполнения работ вам понадобится следующий инструмент и материалы:

  • болгарка с отрезными кругами, сварочный аппарат, кувалда, молоток и лопата;
  • стальной уголок 40×40 для вертикальных штырей и полоса 40×5 для перемычек.

Заземлитель следует монтировать недалеко от стены дома. Выбираем место и выкапываем равностороннюю треугольную траншею глубиной 70 см со сторонами 1.2 метра. До стены дома также необходимо прокопать траншею для укладки токоотвода. В углах треугольника забиваем отрезки стального уголка на глубину 2 метра.

К концам штырей приваривается полоса. К одному углу контура приваривается стальная полоса и выводиться на стену дома, где к ней будет присоединен токоотвод от молниеприемника. Траншея закапывается и утрамбовывается. Заземлитель готов к подключению токоотвода.

Монтаж приемника молний

Лучшим местом для крепления стержня молниеприемника является печная труба, расположенная вблизи конька кровли. Крепить мачту удобнее всего кронштейнами с хомутами на концах.

Альтернативным вариантом крепежа штыря молниеприемника является его установка на специальную опору на коньке дома.

На заключительном этапе монтажа к нижнему концу стержня крепится токоотвод при помощи хомута с резьбовым соединением.

Монтаж токоотводов

Токоотвод, металлический провод диаметром не менее 6 мм прокладывается непосредственно по кровле и стене дома, к месту выхода соединительной стальной полосы от контура заземления. Вся конструкция крепится к кровле и стенам дома пластиковыми или металлическими хомутами с опорой.

Нижний конец провода токоотвода закрепляется на металлической полосе заземлителя с помощью резьбового соединения.

На этом монтаж внешней грозозащиты закончен, но если не установить блок внутренней защиты от перенапряжений, то ваша система защиты от молний будет неполной.

Установка УЗИП

Устройство защиты от импульсных перенапряжений полностью обесточивает электрическую сеть дома при возникновении мощного индукционного поля, то есть вторичного поражающего фактора молнии. Модуль устанавливается в распределительный щиток по следующей схеме.

После установки УЗИП ваша молниезащита частного дома получает полностью законченный функциональный вид. С этой системой ваша недвижимость и бытовая техника надежно защищены от атмосферных электрических разрядов.

Крепеж для элементов молниезащиты

Для установки используют два типа креплений:

  • Прикрепляемые к элементам кровельных конструкций держатели – применяются в системах молниезащиты на кровлях зданий.
  • Мачты и оцинкованные стойки – для крепления молниеприемников как самостоятельных конструкций.

Второй тип – это различного вида треноги. От падения они удерживаются винтовыми креплениями либо системой противовесов. В ряде случаев требуются растяжки и другое вспомогательное оборудование.

Кроме компонентов, обеспечивающих монтаж самих молниеприемников, необходимы также крепления для молниезащиты, которые фиксируют все остальные ее части.

Универсальные держатели для молниепроводника

Передачу электрического разряда от молниеприемника в землю обеспечивает токопроводящая проводка. Она проходит по кровле, фасадам зданий, сооружений, архитектурным элементам и конструкциям и крепится различными типами универсальных держателей. Материалом для них служит оцинкованная сталь, пластик. Наиболее часто встречаются следующие типы.

Угловые

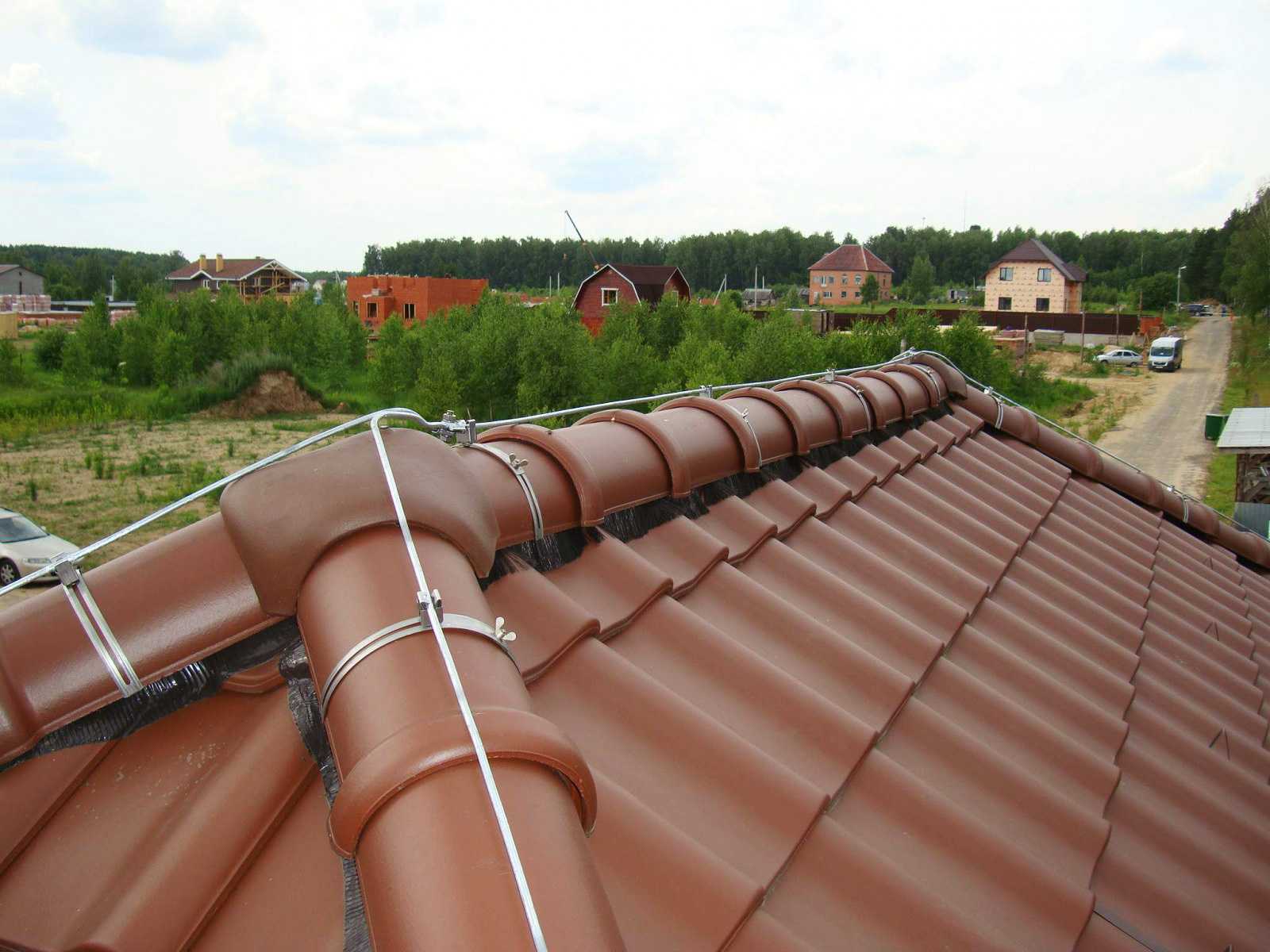

Используются для крепления на коньках скатных кровель, к углам парапетов. Угловые держатели изготавливают из пластика, нержавеющих металлов и сплавов. Их крепят с помощью саморезов, пружинных зацепов.

Кровельные

Применяются для прокладки проводников по кровлям различного типа. Для скатных кровель обычны крепления в виде кронштейнов, с креплением кровельными саморезами. Как правило, применяются для фиксации круглых проводников.

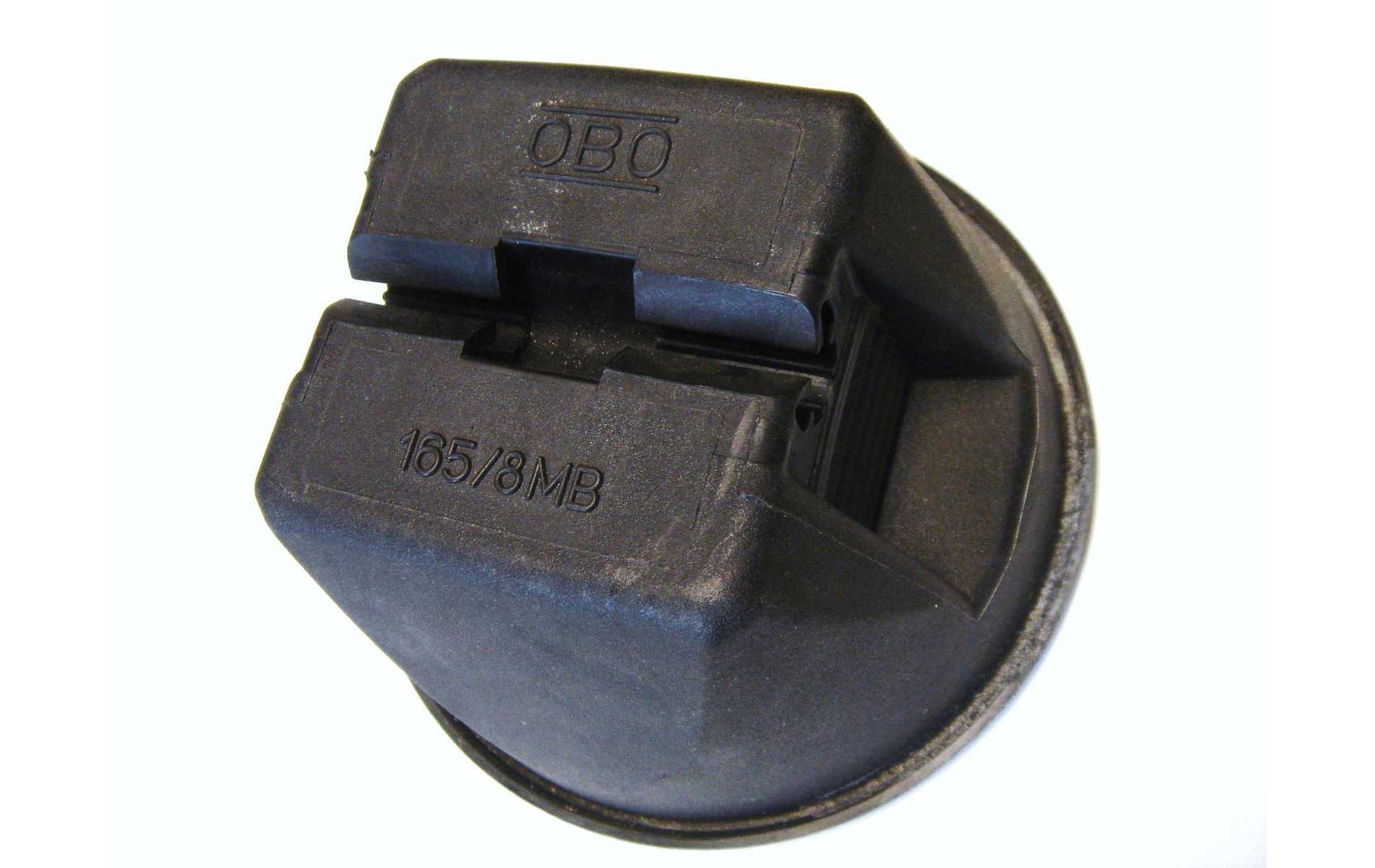

Для плоских крыш используют приспособления, не повреждающие кровельный слой. Они удерживаются за счет собственного веса. Обычно это пластиковые или стальные захваты с бетонными утяжелителями.

Фальцевые

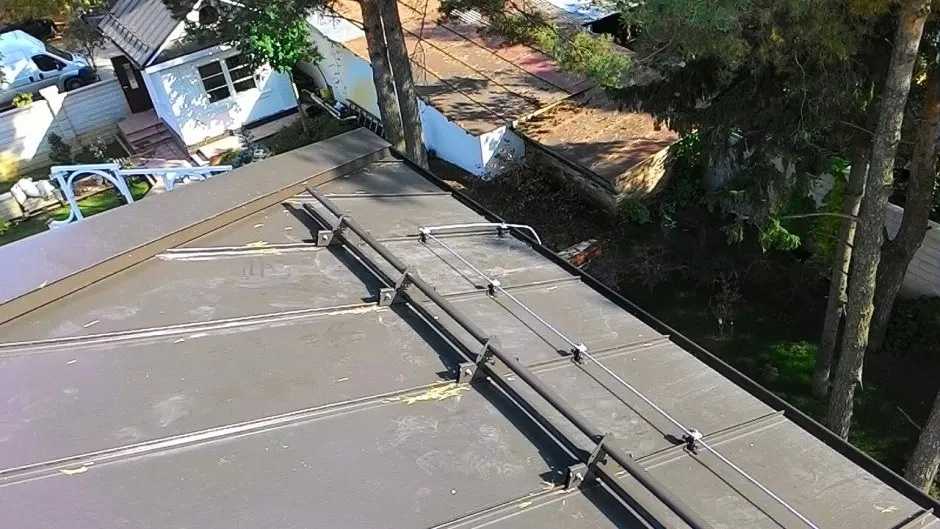

Их ставят на металлических фальцевых кровлях с покрытием из кровельной стали или меди. Чтобы сохранить целостность покрытия, держатели прикрепляют с помощью болтовых зажимов к вертикальным фальцам.

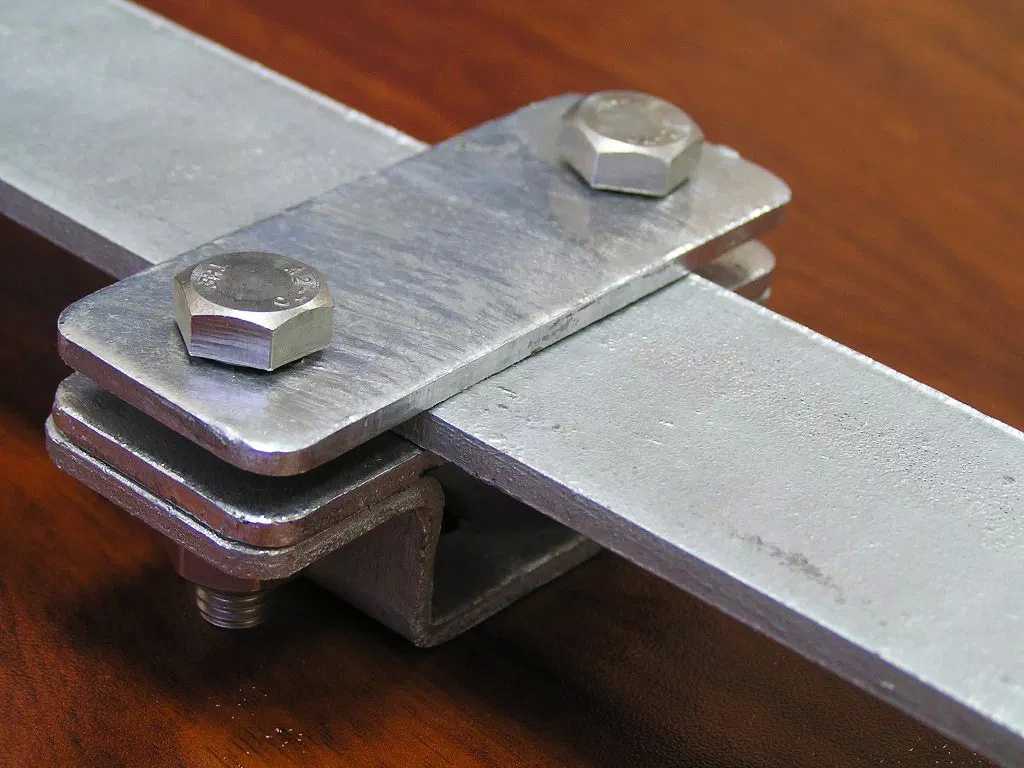

Держатели для полосы

Помимо круглых молниепроводов, не менее популярны плоские, в виде полосы толщиной 4 и шириной 40 мм. Для их крепления используют держатели с плоскими пазами. Полоса в них удерживается с помощью пружины либо зажимается болтом. На кровле устройства удерживаются саморезами или за счет собственного веса.

Фасадные держатели

Этот вид приспособлений служит для крепления токопроводов к стенам домов и сооружений.

Модели для крепления к каменным конструкциям представляют собой пруток из оцинкованной стали. С одной стороны на нем нарезана резьба для завинчивания в пластиковый дюбель, с другой установлен болтовой зажим для провода.

Для монтажа по сэндвич панелям крепление молниезащиты ставят на саморезы.

Держатели на трубу водостока

Как правило, держатель токоотвода молниезащиты на водосточной трубе – это простой хомут в виде полосы из меди или оцинкованной стали с пазами для зажима проводника. В некоторых случаях конструкция хомута дополняется кронштейном с зажимом для провода.

Держатели молниеприемника

Крепление молниеприемника рекомендуется выполнять с помощью стальных кронштейнов. Это гарантирует, что в случае попадания молнии, они не расплавятся, не воспламенятся от сильного нагрева.

Для фиксации к мачтам используют хомуты с болтовым зажимом. К строительным конструкциям стержни крепят анкерами различного устройства.

Особенности устройства

Как и у любой системы, у активной молниезащиты можно выделить ряд особенностей. В числе характерных преимуществ:

  1. Большая зона охвата. Монтаж активной молниезащиты позволяет защитить большую территорию по сравнению с аналогом, функционирующим по пассивному принципу. Дело в том, что, несмотря на присутствие молниеприемника (пассивного) на крыше, молния может ударить, например, в расположенный во дворе столб линии электропередач или иной возвышающийся объект. Подобное исключается в случае использования активного молниеприемника, так как элемент сам провоцирует разряд.
  2. Компактность. Несмотря на усложненное устройство активного приемника молний, его габариты остаются достаточно компактными, что не только упрощает процесс установки системы и снижает нагрузку на несущие конструкции, но и практически не привлекает внимания. Это позволяет устанавливать систему на любых строениях, вне зависимости от их архитектурного стиля.
  3. Эффективность. Активный молниеотвод обеспечивает более высокий уровень защиты не только строения, но и близлежащих территорий.

Важным преимуществом выступает и полная автономность системы. Активный молниеприемник не требует подключения к электросети, поэтому может использоваться для защиты локально расположенных объектов вроде газовых подстанций.

Что касается недостатков системы, здесь выделяют лишь сравнительно высокую цену оборудования и то, что некоторые ученые не подтверждают существенного повышения уровня защиты объекта от использования системы. К слову, первое частично компенсируется за счет того, что в силу большего охвата территории для защиты крупных объектов и территорий потребуется меньшее количество приемников, чем в случае с пассивными аналогами.

Критерии и виды молниезащиты

Теперь разберем типы молниезащиты.

Здесь данное оборудование имеет несколько критериев, которые и делят его на типы.

Первый критерий – метод защиты.

По нему молниеотводы делятся на:

  1. Активные;
  2. Пассивные.

Активные появились сравнительно недавно. В них молниеприемник, о нем речь — чуть ниже, оснащен специальным ионизатором, который своими импульсами «провоцирует» молнию.

По сути, данный прибор специально притягивает молнию на себя, что полностью исключает возможность появления вторичного фактора поражения молнией.

Пассивные же не оснащены ничем таким, молния может разрядиться на нее, а может и нет. Данный тип защиты используется повсеместно.

Дальше рассматривать будем только такую защиту, поскольку ею можно оборудовать дом самостоятельно, а вот оборудование для активной защиты устанавливается только специалистами.

Второй критерий – виды защиты.

По нему громоотводы тоже делятся на два типа – внешний и внутренний.

Здесь все просто – внешний защищает дом от первичного фактора воздействия молнии, а внутренний – от вторичного.

И третий критерий – конструктивные особенности.

Но здесь разделение на типы больше относиться к молниеприемникам. По ним молниеотвод делится на штыревой, тросовый и сетчатый.

Естественные молниеотводы

Кроме этого имеется естественные молниеотводы. Наши предки вольно или невольно тоже имели хорошую молниезащиту. Традиция высаживать около дома березу спасла не одну жизнь и не один дом. Береза, несмотря на то что она не очень хорошо проводит электрический ток, является замечательным молниеотводом и одновременно обеспечивает заземление.

А все из-за мощной корневой системы, которая расползается почти на поверхности почвы. За счет этого энергия молнии при попадании в дерево растекается по большой площади и благополучно уходит в землю. Сосна и ель в качестве молниезащиты даже лучше, но не сравнятся с березой из-за хрупкости древесины.

Штыревая

Ее обычно использует, если крыша дома покрыта металлическим кровельным материалом. К примеру, металлочерепицей, профнастилом или жестью. Для этого нужно установить на крыше металлический штырь, который будет возвышаться над коньком кровли дома, приблизительно на 1-2 м выше. Это и будет молниеприемник. Сделать его можно из металлического прутка диаметром 8-12 мм, можно использовать для этого и стальную полосу толщиною 4-5 мм и шириною 25-35 мм.

Такой молниеотвод может отводить электрические удары стихии вокруг дома с площадью, равной площади, где радиусом выступает высота молниеотвода. И чем выше устанавливается штырь, тем больше площадь, которую он защищает от ударов молний.

Отводящая способность молниеприемника основана не величине площади, которую он закрывает. Если учитывать, что вертикальная линия установки штыря – это высота равнобедренного треугольника, то основание этой фигуры будет два размера высоты. Получится, что на поверхности грунта может образоваться круг с радиусом, равным высоте установки штыря.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
