Прибор для измерения сопротивления контура заземления

Прибор для измерения сопротивления М-416

Эта модель стрелочного прибора одна из самых старых, которая зарекомендовала себя, простотой в использовании, высокой надежностью и достаточной точностью измерений. Конструкция прибора выполнена по методике исполнения стрелочного омметра с несколькими пределами измерений.

Прибор позволяет измерить не только активное сопротивление конструкции контура, но и сопротивление грунта, в котором он установлен.

Технические характеристики

Пределы измерения Ом	Величины сопротивлений дополнительных измерительных штырей Ом
R1	R2	R3
0,10 – 10,0	0,10 – 10,0	500,0	500,0
0,50 — 50,0	0,50 – 50,0	1000,0	1000,0
2,0 – 200,0	2,0 – 200,0	2500,0	2500,0
10,0 -1000,0	10,0 – 1000,0	5000,0	5000,0

Погрешность при измерении рассчитывается с учетом пределов измерения и сопротивлений измерительных штырей, по формуле:

• 5 + (N/Rx-1) – плюс минус от измеренного значения;
• N – наибольшее значение выбранного предела измерений;
• Rx – измеренное сопротивление контура;
• Питается прибор от батарей 4,5 В;
• Общее напряжение на зажимах прибора в разомкнутом состоянии измерительной цепи 13В;
• Комплекта батарей хватает на 1000 замеров;
• Весит прибор около 3кг, габариты 24,5x14x17см.

Мегаомметр лучше использовать для оценки иных факторов безопасности

Например, сопротивления изоляции. Речь пойдет не о прямой опасности. То есть, если вы схватитесь рукой за провод, в котором диэлектрические свойства изоляции в норме, вы не получите поражение электротоком.

Но есть и дополнительная опасность: пробой изоляции под нагрузкой. Этот неприятный факт приводит к сбоям в работе, и что более страшно — к возгораниям электроцепи.

Мегаомметр для измерения сопротивления изоляции представляет собой генератор напряжения и точный прибор в одном корпусе.

Классический вариант (с успехом применяется и сейчас), вырабатывает напряжение до 2500 вольт. Не стоит бояться, токи при работе мизерные. Но держаться нужно только за изолированные рукояти измерительных кабелей.

Высокий потенциал напряжения легко выявляет изъяны в изоляции, и стрелка прибора показывает истинное сопротивление. Перед началом работ следует отключить все подающие напряжение автоматы, и избавиться от остаточного потенциала: заземлить провод.

Для измерения пробоя между проводами в одном кабеле используются два провода. Они подсоединяются к жилам отключенного кабеля, и проводится замер. Если сопротивление ниже нормы, кабель отбраковывается. Никто не знает, когда место потенциального пробоя принесет неприятности.

Для измерения утечки на землю, один провод соединяется с защитным заземлением (в зоне прокладки тестируемого кабеля), а второй к центральной жиле. Напряжение для тестирования должно быть выше. Если провод невозможно приложить к «земле», измерение проводится при помощи прикладывания второго электрода к внешней поверхности изоляции.

При наличии экрана (бронировки кабеля), применяется трехпроводная система замеров. третий провод соединяется с экраном тестируемого кабеля.

Общая схема именно такая, но каждая модель прибора имеет собственную инструкцию. В современных мегаомметрах с цифровым дисплеем, разобраться еще проще, чем в старых стрелочных.

С помощью мегаомметра можно тестировать еще и обмотки двигателей. Но это отдельная тема. Информация для тех, кто думает, что все эти приборы узкопрофильные: с помощью системы шунтов, можно превратить мегаомметр в прецизионный омметр или вольтметр.

Технические характеристики измерителей сопротивления заземления

В зависимости от области применения и используемых методов получения значений защитного заземления на приборе, измерители заземления делятся на сложные (применятся мостовой и компенсационный методы, а измерения производятся с очень высокой точностью) и простые (применяются методы вольтметра и амперметра).

При использовании простого метода расчета и определения защитного заземления методом вольтметра и амперметра, вычисляется результат деления значения измеряемого электрического напряжения между заземлителем и зондом самого измерительного прибора в области потенциала, равного нулю, к значению силы тока непосредственно в заземлителе.

Компенсационный метод подразумевает подключение к трансформаторной вторичной обмотке вольтметра измерителя заземления и установления равенства между напряжениями на этой обмотке и самом зонде измерителя. Производится установка такого равенства напряжений благодаря изменению положения движка реостата. В соответствии со шкалой имеющегося реостата осуществляется отсчет сопротивления заземления.

Измеритель сопротивления заземления SEW 2705 ER

Большим спросом пользуется у профессиональных электриков, и имеет малые габариты и удобен в применении, напоминает обычный мультиметр со стрелочной шкалой.

Основные особенности и технические характеристики

• По двухпроводной схеме измеряет сопротивление заземления до 1000Ом;
• Более точные измерения делаются по трехпроводной схеме;
• Шаговое напряжение измеряется до 30В;
• Тестовый ток в пределах 2мА, что позволяет производить измерения, на работающей электроустановке, без отключения электропитания;
• Шкала стрелочная разработчики сознательно отказались от цифрового варианта с целью повышения точности в данном интервале измерений.
• Индикатор уровня зарядки батарей питания.

Пример различных схем для измерения:

А – измерение пошагового напряжения;

В – Точные измерения в трехпроводном режиме;

С – Грубые измерения в двухпроводном режиме.

Существует много методик и схем для измерения сопротивления заземления:

• Двухпроводная схема;
• Трехпроводная;
• Четырехпроводная;
• Метод пробного электрода;
• Компенсационный способ и другие.

Все эти методы имеют свои преимущества и недостатки в конкретных случаях с соответствующими приборами, эта тема требует детального рассмотрения в отдельной статье.

Не учитываются требования к расстоянию между измерительными штырями и контуром заземления, обычно это 10 м;
Измеряя сопротивление контура, забывают измерить сопротивление линии с заземленной нейтралью

Это очень важно, особенно когда присутствуют элементы с повышенной коррозией;
Для точности и надежности. Проведите 2-3 измерения с разными местами установки измерительных штырей, особенно сделайте измерения, где большая вероятность разрушения элементов контура от коррозии.

Как пользоваться

Перед началом работ нужно выполнить фазировку потенциальных цепей (П1 и П2) и токовых (Т1 и Т2). Она достигается присоединением цепей П1 и Т1 по одну сторону, П2 и Т2 – по другую сторону относительно подключаемого объекта.

К сведению. Соединение токовых и потенциальных цепей можно производить как в точке измерения при четырёхпроводном методе, так и разносить между собой при определении удельного сопротивления почвы.

Установка штырей имеет свои особенности:

• монтаж электродов выполняется по одной линии;
• между электродами выдерживается расстояние, равное пятикратной глубине погружения в грунт;
• поверхность штырей должна быть очищена от грязи.

Подключения электрода к ИС 10 выполняется к гнёздам: Т1, П1, Т2, П2 в определённой последовательности.

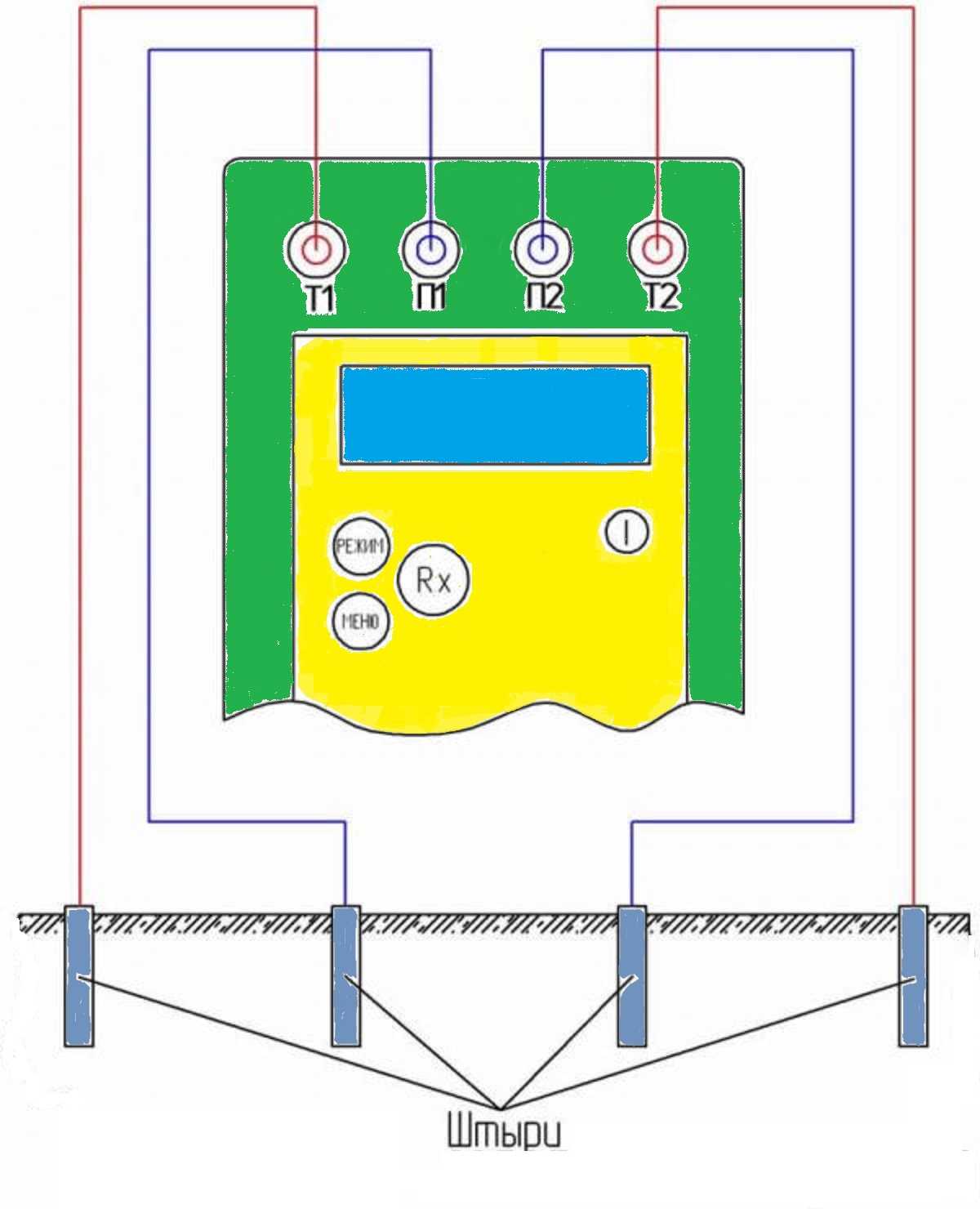

Последовательность подключения электродов к прибору

После того, как прибор подключен к измеряемому объекту, нужно кратковременно активировать кнопку «Rx / ↵». На дисплее отобразится команда «ИЗМЕРЕНИЕ», и устройство перейдёт к режиму измерения потенциалов по входам П1 и П2.

На экране возможно появление сообщений:

• « ВНЕ ДИАПАЗОНА» – это значит, что сопротивление измеряемого участка >10 кОм;
• « НЕТ ЦЕПИ» – сообщение, указывающее на дефект, препятствующий поддержанию минимального тока (плохой контакт, обрыв цепи или неравномерность структуры почвы).

Руководство пользователя, прилагаемое к прибору, описывает методику двух тестов:

• двух,- трёх,- или четырёхпроводной метод – 2П, 3П, 4П;
• автоматического определения сопротивления грунта – Rуд.

Важно! Наличие в составе активного сопротивления объекта индуктивной или ёмкостной компоненты изменят показания на дисплее. В отражённом результате будут учтены и они

Первый способ

В меню устройства выбирается четырёхпроводный метод нажатием кнопки «РЕЖИМ».  Из представленных опций выделяется «4П». Далее кнопкой «Rx / ↵», запускается измерение. Числовое значение сопротивления заземления выводится на экран.

Этот метод существенно уточняет результаты измерения, потому что не учитывает сопротивления измерительных шнуров и переходные сопротивления точек подсоединения.

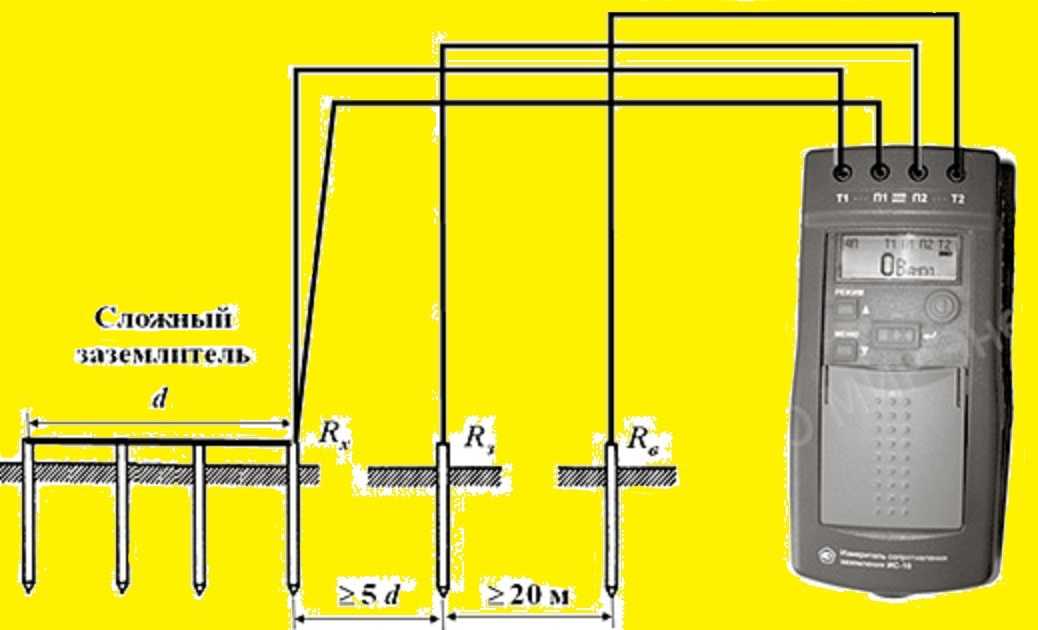

Четырёхпроводная схема подключения ИС10 к сложному заземлителю

Второй способ

Измерители сопротивления ис 10 используют для определения удельного сопротивления грунта, в котором расположен защитный контур. Прежде, чем заземлить объект, желательно знать этот показатель. На уже защищённых объектах его необходимо периодически тестировать.

При пользовании прибором выполняются следующие действия:

• располагаются электроды на расстоянии, в 5 раз превышающем заглубление электродов, с соблюдением прямолинейности;
• присоединяются штыри к выходам Т1, П1 и П2, Т2;
• прибор переводится в режим «4П» и запускается кнопкой «Rx / ↵»;
• снимаются показания сопротивления RE.

При помощи формулы находится удельное сопротивление.

R уд = 2π * d * RЕ,

где d – межэлектродный интервал, м.

Присоединение ИС 10 при определении удельного сопротивления

При производстве измерений с автоматическим определением R уд нужно:

• в опции «РЕЖИМ» выделить режим «R уд»;
• сравнить сохранённые в приборе расстояния между заземлителями и при необходимости изменить функцией «УСТ. РАССТ»;
• курсорами ▲ или ▼ выставить расстояние от 1 до 99 м с интервалом в 1 м;
• подтвердить выбор кнопкой «Rx / ↵».

Внимание! Измерения этого значения допустимы только по четырёхпроводному методу. Он запускается автоматически

Результат выводится на дисплей в единицах: «Ом*м», «кОм*м» или «МОм*м». Величину метража между электродами прибор запоминает до следующих измерений или до введения других значений.

Применение прибора с электроизмерительными клещами позволяет узнать распределение токов в процентном соотношении между отдельными заземлителями в многоэлементном контуре. По данным временного мониторинга (при составлении ежегодных протоколов измерения), отражаемых в паспорте заземляющего устройства, можно оценивать темп и характер старения элементов. На этом же основании следят за изменением структуры грунта по периметру контура.

Портативный измеритель отвечает всем современным требованиям измерительных приборов. Простой интерфейс и подробная информация, отображаемая на дисплее, делают измерения понятным и простым процессом. Прочный корпус и удобные гнёзда для подключения электродов способствуют долгой и безотказной эксплуатации.

Проведение замеров

Метод амперметра-вольтметра

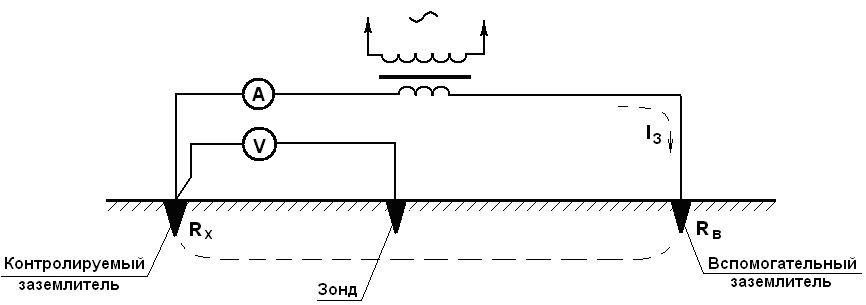

Чтобы провести замеры, создают электрическую цепочку, по которой ток протекает через проверяемое заземлительное устройство и токовый проводник (его также именуют вспомогательным электродом). В схеме присутствует еще и потенциальный электрод, задача которого состоит в измерении падения напряжения при протекании тока через заземлитель. Потенциальный проводник находится на участке с нулевым потенциалом — на равном удалении от вспомогательного электрода и проверяемой заземлительной системы.

Для измерений сопротивления применяют закон Ома (формула R=U/I). С помощью данной методики чаще всего определяют сопротивление в условиях частного дома. Для получения необходимого тока используют трансформатор для сварочных работ или любое другое оборудование, где отсутствует электрическая связь между вторичной и первичной обмоткой.

Использование специальной техники

В домашних условиях редко пользуются дорогостоящим многофункциональным мультиметром. Чаще всего применяются аналоговые приборы:

• МС-08;
• Ф4103-М-1;
• М-416;
• ИСЗ-2016.

Один из самых распространенных приборов для проверки сопротивления — МС-08. Для измерений устанавливают два электрода на 25-метровом расстоянии от заземлительного устройства. Ток в цепочке образуется под действием генератора, вращаемого вручную с помощью редуктора. В результате задействования схемы и подключения прибора происходит компенсация сопротивления вспомогательных заземлителей. Если этого не случается, почва возле дополнительного заземлительного устройства искусственно увлажняется. Замеры осуществляют в различных диапазонах до тех пор, пока тестер не покажет значимых показателей (причем они не должны разниться после окончательной установки).

Измерительный прибор М-416 комфортен в использовании благодаря малому весу и шкале, где фиксируются полученные данные. М-416 включает в себя полупроводники с автономным электропитанием.

Пример использования прибора М-416:

1. Проверяем наличие питания у прибора. В устройстве должны находиться три батарейки — каждая по 1,5 вольта.
2. Устанавливаем прибор на ровную поверхность.
3. Проводим калибровку оборудования. Настраиваем М-416 на контроль и, нажимая на красную кнопку, устанавливаем стрелку на нулевое положение.
4. Выбираем трехзажимную схему для проведения замера.
5. Вспомогательный проводник и стержень зонда вкапываем в землю по меньшей мере на 50 сантиметров.
6. Соединяем провода с электродом и стержнем зонда согласно схеме.
7. Переключатель ставим в одну из позиций «X1». Удерживая клавишу, прокручиваем ручку до тех пор, пока стрелка на шкале не достигнет нуля. Результат умножаем на ранее вычисленный множитель. Итоговое значение является искомым.

Работа токовыми клещами

Контурное сопротивление определяют также с помощью токовых клещей. Их основное достоинство том, что не нужно отключать заземлитель и использовать вспомогательные проводники.

Через проводник заземления, в роли которого выступает вторичная обмотка, проходит переменный ток. Протеканию тока способствует первичная трансформаторная обмотка, находящаяся в измерительной головке устройства. Чтобы определить показатель сопротивления, делим данные ЭДС вторичной обмотки на величину тока, полученную при измерении клещами.

В качестве примера токовых клещей приведем тестер СА 6415. Он оснащен жидкокристаллическим монитором. Для измерения сопротивления не нужны дополнительные проводники. Также отсутствует потребность в отключении PE-проводника от электродов.

Замер сопротивления изоляции

Чтобы измерить сопротивление изоляции, используют специальный прибор — мегомметр. Устройство состоит из нескольких элементов:

• генератор непрерывного тока, оснащенный ручным приводом;
• добавочные сопротивления;
• магнитоэлектрический логометр.

До начала проверочных работ следует удостовериться, что объект отключен от электропитания. Удаляем с изоляционного слоя пыль и грязь. После этого проводим замер в течение приблизительно 3 минут. В результате получаем данные по остаточным зарядам.

К электроцепи или оборудованию мегомметр подключаем отдельными проводниками. Изоляция отличается высоким сопротивлением. Его уровень чаще всего превышает 100 мегаом.

Обратите внимание! Замер сопротивления изоляции проводится после того, как стрелка займет устойчивую позицию

Как правильно измерять

Перед выполнением замеров необходимо уменьшить число факторов, влияющих на точность конечных результатов. Для аналоговых приборов со стрелочным индикатором это, прежде всего, горизонтальное расположение корпуса. На величину погрешности влияет также близость электромагнитных полей, поэтому ставить аппараты следует как можно дальше от них. Такое требование следует соблюдать для всех видов измерителей.

До начала тестирования всегда нужно проводить калибровку прибора. На индукционных это можно сделать путем поворота рукояти реохорда. Некоторые электронные устройства имеют функцию самостоятельного тестирования, поэтому они автоматически проведут точную подстройку под рабочие условия. Точные результаты дает схема тестирования с четырьмя проводами.

Периодичность измерений

Проводить визуальный осмотр, измерения, а также при необходимости частичное раскапывание грунта нужно согласно графику, который установлен на предприятии, но не реже чем один раз в 12 лет. Получается, что, когда производить замеры заземления – решать вам. Если вы живете в частном доме, то вся ответственность лежит на вас, но не рекомендуется пренебрегать проверкой и замерами сопротивления, так как от этого напрямую зависит ваша безопасность, при пользовании электрооборудованием.

При проведении работ необходимо понимать, что в сухую летнюю погоду можно добиться наиболее реальных результатов измерений, так как грунт сухой и приборы дадут наиболее правдивые значения сопротивлений заземления. Напротив, если замеры будут проведены осенью либо весной в сырую, влажную погоду, то результаты будут несколько искажены, так как мокрый грунт сильно влияет на растекаемость тока, что, в свою очередь, дает большую проводимость.

Если вы хотите, чтобы измерения защитного и рабочего заземления проводили специалисты, то необходимо обратиться в специальную электротехническую лабораторию. По окончании работы вам будет выдан протокол измерения сопротивления заземления. В нем отображается место проведения работ, назначение заземлителя, сезонный поправочный коэффициент, а также на каком расстоянии друг от друга находятся электроды. Образец протокола предоставлен ниже:

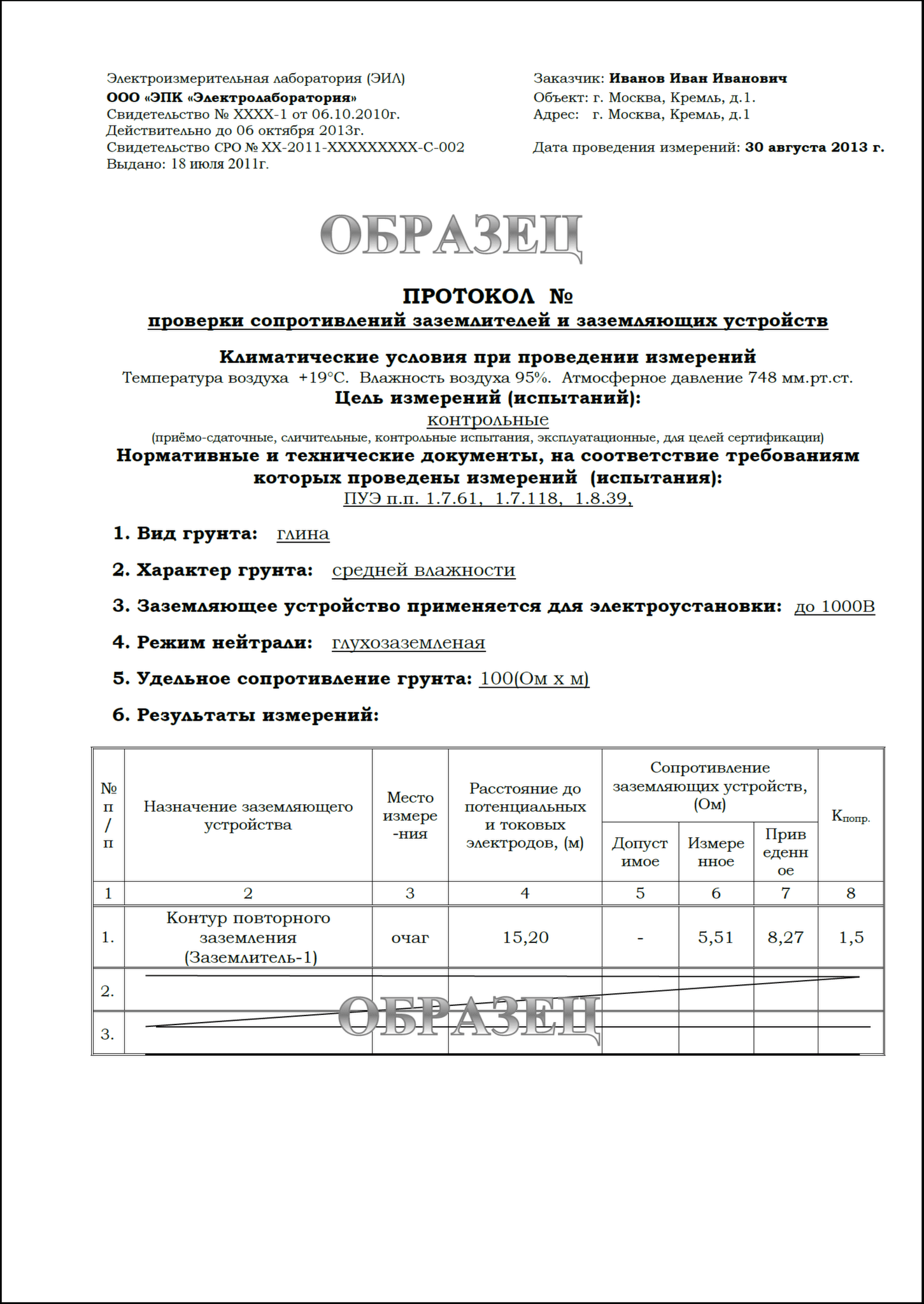

Напоследок рекомендуем просмотреть видео, в котором показывается как измеряют сопротивление заземления опоры ВЛ:

https://youtube.com/watch?v=mBGMmbyOqEs

Вот мы и рассмотрели существующие методики измерения сопротивления заземления в домашних условиях. Если вы не обладаете соответствующими навыками рекомендуем воспользоваться услугами специалистов, которые все сделают быстро и качественно!

Также рекомендуем прочитать:

• Как пользоваться мультиметром — инструкция для чайников
• Как проверить заземление в розетке
• Инструкция по использованию мегаомметра

Обзор популярных моделей

Ниже представлены основные характеристики аналоговых и цифровых измерителей, пользоваться которыми предпочитают профессионалы.

М-416

Проверенный временем измеритель аналогового типа. Обладает следующими достоинствами:

• надежен;
• прост в эксплуатации;
• обеспечивает минимальную погрешность измерений.

Внешне напоминает омметр, на передней панели присутствует переключатель диапазона измерений.

Характеристики:

• измеряемые параметры: активное сопротивление контура заземления и грунта;
• питание: от батарей с суммарным напряжением 4,5 В;
• напряжение на зажимах: 13 В;
• ресурс комплекта автономных источников тока: 1000 измерений;
• вес: 3 кг.

Габаритные размеры М-416 – 24,5х14х17 см.

ИС-10

Устройство цифрового типа. Обладает такими достоинствами:

• запоминает до 40-ка результатов измерений;
• класс пыле- и влагозащиты: IP42 (корпус в резиновой оболочке);
• оснащен клещами для бесконтактных измерений, поэтому разрыв цепи не требуется.

Измеритель сопротивления заземления ИС-10

Прибор позволяет применять двух-, трех- и четырехпроводной методы измерений.

СА 6412

Цифровой аппарат. Как все приборы такого типа, оборудован бесконтактными клещами.

Достоинства измерителя:

• способен работать с токами до 30 А;
• величина тестового тока позволяет проводить замеры без отключения электрооборудования;
• корпус выполнен из высокопрочного композитного материала Lexan;
• клещи имеют двойные стенки.

Модель оснащена индикаторами:

1. Короткого замыкания (срабатывает при значении сопротивления менее 0,1 Ом).
2. Помех в исследуемой цепи.
3. Размыкания клещей в ходе замеров.
4. Разряда батареи.

У аппарата есть функции удержания результатов измерений и самотестирования. Он удобен при выполнении работы в темноте (благодаря функции настройки пороговых значений).

Характеристики:

• диапазон измеряемых параметров: 0,1 – 1200 Ом;
• максимальный диаметр (внутренний) клещей: 32 мм (в разомкнутом положении — 35 мм);
• питание: батарейка «Крона» напряжением 9 В или равноценный ей аккумулятор;
• ресурс источника питания: 1500 замеров.

Класс пыле- и влагозащиты – IP30.

SEW 1820 ER

Цифровое устройство.

Характеристики:

• диапазон измеряемых сопротивлений: 0,01 – 2000 Ом;
• тестовый ток: 2 мА (не требуется отключение электроустановки);
• имеется функция удержания результатов измерений;
• в комплекте помимо бесконтактных клещей имеются измерительные электроды и провода для их подключения;
• функция измерения пошагового напряжения.

Благодаря компактности, малому весу (1 кг) и простой эксплуатации прибор SEW 1820 ER стал довольно популярным.

Измерение мультиметром

Этот универсальный прибор, если все делать по стандартной, официально утвержденной методике, для таких целей, как отмечено, не подходит. Мультиметр на практике используется лишь для примерной оценки состояния заземления, выявления явных обрывов, то есть отсутствия надежного контакта соответствующего проводника с грунтом. Как это правильно делать описано здесь .

Почему данный тип измерительного прибора применяется лишь в редких случаях?

• Большая погрешность измерений не дает истинного представления о реальном значении сопротивления.
• Стандартная (рекомендуемая) методика не может быть применена, так как согласно ей прибор должен подключаться к 4-м точкам, к тому же разнесенным территориально. С мультиметром это сделать невозможно.
• Официального заключения по результатам измерений таким прибором (задокументированного) не выдаст ни один специалист. Причина вполне объяснима – в нормативных актах использование мультиметра при проверке заземления не предусмотрено.

Тем не менее, есть ситуации, когда без мультиметра не обойтись. Например, на территории с довольно плотной застройкой. Это не позволяет производить измерения на больших расстояниях от здания. А согласно методике, оно должно быть в пределах 30±10 м. Подробнее, как измерить сопротивление с помощью мультиметра можно из видео:

Как подготовить мультиметр

Задача любого измерения – добиться максимальной точности показаний. Что необходимо проделать:

• подобрать «хороший» мультиметр (у друзей, соседей и так далее). Какой лучше выбрать для различных целей описывали вот в этой статье. Подразумевается достаточно новый, а не выпущенный десятилетия тому назад, неповрежденный, с максимально возможным классом точности для этого типа приборов;
• заменить элемент питания. Старая батарейка, частично разряженная, только увеличит погрешность измерения;
• произвести калибровку (если она предусмотрена для конкретной модели).

Как подготовить рабочее место

Даже если вспомогательный электрод изначально при организации заземления и был установлен, то его еще нужно найти. Тем более, если дом построен много лет назад, и территория вокруг него уже несколько раз подвергалась перепланировке, обустройству и так далее. Следовательно, его «дубликат» необходимо поставить самостоятельно.

Для измерения сопротивления подойдет любой металлический штырь (то же арматурный пруток) сечением порядка 5 мм, который вгоняется в землю минимум на 1,5 м на расстоянии 7,5±2,5 от основного. Его найти намного проще, тем более что место расположения должно быть помечено (знаком, символом на стене дома). Хотя несложно определить и визуально – к нему часто тянется по-над поверхностью металлическая проволока (шестерка или восьмерка).

Где измерять сопротивление

Между основным штырем заземления и вновь установленным (дополнительным). Схема показана на рисунке.

Результат замеров позволяет понять, насколько отвечает стержень заземления тем требованиям, которые к нему предъявляются. По сути, измеряется суммарное сопротивление его и грунта. Дело в том, что большая его часть заглублена. В процессе длительной эксплуатации металл подвергается коррозии.

Кроме того, агрессивные хим/соединения вступают с ним в прямой контакт, что вызывает появление на поверхности этого электрода окисной пленки. Как результат – снижение способности стержня отводить в землю эл/ток (наведенный, возникший вследствие пробоя изоляции или в ином аварийном случае). Следовательно, такое заземление уже не способно обеспечить безопасность пользователя (обслуживающего персонала).

• Предварительно определяется сопротивление дополнительного стержня. Его значение при оценке результата не учитывается.
• Величина R заземления должна быть
• При таком способе измерения погрешность в пределах 15%.
• Диагностику контура необходимо проводить при благоприятных погодных условиях.

Обзор методик

Метод амперметра-вольтметра

Для проведения измерительных работ необходимо искусственно собрать электрическую цепь, в которой ток течет через испытуемый заземлитель и токовый электрод (его еще называют вспомогательным). Также в этой схеме задействуется потенциальный электрод, назначение которого – замер падения напряжения во время протекания электрического тока по заземлителю. Потенциальный электрод нужно расположить одинаково далеко от токового электрода и испытуемого заземлителя, в зоне с нулевым потенциалом.

Чтобы измерить сопротивление методом амперметра-вольтметра необходимо воспользоваться законом Ома. Итак, по формуле R=U/I находим сопротивление контура заземления. Такой метод хорошо подходит для измерений в частном доме. Чтобы получить нужный измерительный ток можно воспользоваться сварочным трансформатором. Также подойдут и другие виды трансформаторов, вторичная обмотка которых электрически не связана с первичной.

Использование специальных приборов

Сразу отметим, что даже для измерений в домашних условиях многофункциональный мультиметр не сильно подойдет. Чтобы измерить сопротивление контура заземления своими руками используются аналоговые приборы:

• МС-08;
• М-416;
• ИСЗ-2016;
• Ф4103-М1.

Рассмотрим, как измерить сопротивление прибором М-416. Сначала нужно убедиться, что у прибора есть питание. Проверим наличие батареек. Если их нет, нужно взять 3 элемента питания напряжением 1,5 В. В итоге получим 4,5 В. Готовый к использованию прибор нужно поставить на ровную горизонтальную поверхность. Далее калибруем прибор. Ставим его в положение «контроль» и, удерживая красную кнопку, выставляем стрелку на значении «ноль». Для измерения будем пользоваться трехзажимной схемой. Вспомогательный электрод и стержень зонда забиваем не менее чем на полметра в грунт. Подсоединяем к ним провода прибора по схеме.

Переключатель на приборе устанавливается в одно из положений «Х1». Зажимаем кнопку и крутим ручку, пока стрелка на циферблате не сравняется с отметкой «ноль». Полученный результат необходимо умножить на ранее выбранный множитель. Это и будет искомое значение.

На видео наглядно демонстрируется, как измерить сопротивления заземления прибором:

Также могут быть использованы более современные цифровые приборы, которые намного упрощают работы по замерам, более точны и сохраняют последние результаты измерений. Например, это приборы серии MRU – MRU200, MRU120, MRU105 и др.

Работа токовыми клещами

Сопротивление контура заземления можно измерять также токовыми клещами. Их преимущество в том, что нет необходимости отключать заземляющее устройство и применять вспомогательные электроды. Таким образом, они позволяют достаточно оперативно вести контроль за заземлением. Рассмотрим принцип работы токовых клещей. Через заземляющий проводник (который в данном случае является вторичной обмоткой) протекает переменный ток под воздействием первичной обмотки трансформатора, которая находится в измерительной головке клещей. Для расчета величины сопротивления необходимо разделить значение ЭДС вторичной обмотки на величину тока, измеренную клещами.

В домашних условиях можно использовать токовые клещи С.А 6412, С.А 6415 и С.А 6410. Более подробно узнать о том, как пользоваться токоизмерительными клещами, вы можете в нашей статье!

Безэлектродный способ

Этот метод является наиболее современным и позволяет измерять сопротивление контура, не прибегая к размыканию заземляющих стержней и установке дополнительных заземляющих электродов. В связи с этим условием, метод имеет ряд дополнительных преимуществ:

• возможность производить замеры в полевых условиях, в тех местах, где невозможно применить другие методы измерения сопротивления;
• экономия времени и средств для выполнения работ.

Безэлектродный метод может применяться, если используются двое измерительных токовых клещей. Например, это могут быть современные тестеры типа Fluke 163. Клещи располагают вокруг заземляющего электрода или соединительного кабеля. Клещами при этом измеряется индуцируемое напряжение. Его амплитуда фиксируется вторыми клещами.

Тестер автоматически определяет сопротивление контура заземления для данного соединения.

Итоги и выводы

Заземление — важный элемент электрической цепи, который обеспечивает защиту от коротких замыканий, поражения током или попадания молнии в один из ее участков. Ключевым показателем здесь является сопротивление: чем оно меньше, чем больше тока «уведет» контур и тем ниже будет вероятность серьезного удара или повреждения оборудования. Сопротивление заземления регламентируется двумя документами: ПУЭ и ПТЭЭП. Первый используется для приема только что сданного участка сети, второй — для контроля уже эксплуатируемого участка.

Нельзя пренебрегать нормами контроля, которые призваны проверить качество заземления и работу контура в условиях полной нагрузки. Процедуры производятся как непосредственно после создания цепи, так и в процессе ее использования. Частота проверок зависит от нагрузки на сети и целей, для которых используется контур. Нормы сопроивления при этом вовсе не отличаются. Различают три типа норм: для линий электропередач, трансформаторов и электрических установок. С повышением рабочего напряжения по экспоненте возрастает максимальная величина сопротивления. Также учитывается и ряд специфических показателей (например, удельная проводимость грунта). Исходя из нее можно получить максимальное регламентированное сопротивление.

Основными способами для увеличения эффективности работы заземлителя является использование разных конфигураций проводника. Ключевая задача заключается в том, чтобы предельно повысить площадь прямого контакта контура с землей. Для этого используется один или несколько проводников. В последнем случае их могут соединять как последовательно, так и параллельно.

Также для замера сопротивления контура заземления важно знать и поправочные коэффициенты — например, при вычислении минимально допустимого сопротивления заземления учитывается также удельное содержание материала в грунте и сопротивление повторного заземления. Для получения этого показателя нужно использовать специальное оборудование
