Как найти и устранить короткое замыкание в квартирной электропроводке

Ещё несколько слов о физике короткого замыкания.

Вернёмся за парту, и вспомним, что при прохождении тока можно наблюдать, как падает сила тока при возрастании сопротивления проводника. Это тот самый фактор, благодаря которому ток короткого замыкания значительно превышает допустимые параметры. Так и работает защита от замыкания — отслеживает внезапные скачки силы тока, обесточивая «подозрительную» линию.

Не все вспомнят, что при снятии сопротивления в проводнике, также изменится ещё один параметр. Мы говорим о том, что напряжение короткого замыкания станет совсем уж подозрительным. А при наличии индуктивного фактора (например, человек с феном упал в ванну с водой) и вовсе нелинейным и не синусоидальным. При этом непосредственно короткого замыкания может и не быть, но защита от короткого замыкания работает и в этом случае — это автоматы отключения УЗО. Устройство защитного отключения, принцип действия которого исключает реагирование на изменение только силы тока.

Что оценивают защитные устройства, и что мы должны знать о КЗ, если не хотим, чтобы нас спасали только
?

Любая электросеть имеет точки нестабильности. Это контакты, клеммы, выключатели света и прочие автоматические выключатели, работающие на основе программ (например, датчик отслеживания освещённости). Каждая из этих точек потенциальный источник КЗ

Именно им электрик обязан уделить максимальное внимание при работах и монтаже;
Наличие заземления в сети. Вы удивитесь, но замыкание на землю (ноль) это наиболее безопасное КЗ

Да, оно тоже доставит много хлопот и неприятностей, но, по крайней мере, никого не убьет. Кроме того, заземление приборов позволяет оценить наличие пробоя изоляции и утечки ДО того, как короткое замыкание случится.

Заземлять в обязательном порядке необходимо микроволновую печь, посудомоечную и стиральную машины, морозильную камеру и духовой электрический шкаф. Посмотрите на заднюю панель микроволновки. Вы увидите прикрученный медный контакт. Это — заземление. Не стоит рассчитывать на вилку с контактами «ноль». Найдите специалиста, который заземлит эту печь. Такой же контакт Вы обнаружите на задней стенке электрического духового шкафа. На морозильной камере этот контакт будет, скорее всего, в зоне змеевика-охладителя. Это делается не просто так, поэтому не думайте, что вилка способна Вас защитить. Найдите способ такую технику «занулить» по-настоящему!

Кроме перечисленного, автоматы ещё определяют постоянный «баланс сети», отслеживая перегрузки и пиковые перепады как токов короткого замыкания (или близких по значению), так и напряжений. Но автоматы не станут панацеей, если произойдёт короткое замыкание на участке Вашей сети, который проложен с нарушениями требований и правил. Например, провод, проходящий под листом фанеры или другого горючего отделочного материала. О том, что произойдет при КЗ в таком месте ниже.

Если не можешь предотвратить – возглавь!

Эта фраза великого политического деятеля как нельзя лучше описывает ситуацию с электросетью, которой мы доверяем многое. И свою жизнь, и комфорт и почти всё имущество. Поэтому не будет лишним список простых рекомендаций.

Проверку новых электросетей и коммуникаций проводите с избыточными токами, моделируя перегрузку. Такое испытание надо проводить со специалистом, самостоятельно делать это опасно.

Не пренебрегайте замером сопротивления изоляции в готовой сети. Да, это стоит денег и занимает время, но такой замер исключит замыкание на землю, свойственное длинным кабелям, а также покажет наиболее опасные участки, которые возможно правильнее будет заменить.

На изображении видно, что дуга (пробой) может происходить и без физического контакта проводников. Именно поэтому, собирая розетки и выключатели, зачищайте изоляцию проводов только на участке, полностью убираемом в клемму! Не допускайте даже нескольких миллиметров оголённых проводов, иначе может случиться то, что на фото – электрическая дуга внутри прибора. Напомним, что при таком происшествии защита от короткого замыкания почти гарантированно опоздает с отключением линии!

Непродуманное наращивание и добавление линий без мер защиты – прямая дорога к замыканию и пожару. Это хороший пример того, что никогда нельзя делать.

Короткое замыкание представляет собой электрическое соединение различных фаз, которые являются нетипичными для нормального режима работы. Вследствие этого в проводнике резко увеличивается сила тока, что приводит к неблагоприятным последствиям. Рассмотрим, что такое короткое замыкание, классификацию явления, потенциальные угрозы и способы предотвращения КЗ.

КЗ делится в зависимости от фазы сети. В однофазной системе выделяют следующую классификацию:

• фаза и ноль – наиболее распространенный тип в быту. Замыкание случается, если использовать электрические приборы, которые не рассчитаны на стандартную величину токов или если в розетке находится плохой контакт. В результате этого наблюдается перегрев, и изоляция проводов нарушается;
• фаза и заземление – ситуация, в которой фазный провод начинает контактировать с заземленным корпусом другого оборудования.

КЗ может происходить в трехфазной системе:

• однофазное – рассмотрено выше;
• двухфазное – в процессе принимает участие две системы. Подобная ситуация часто случается с воздушными линиями электропередач. Чаще всего это происходит во время сильного ветра, когда линии проводов пересекаются между собой и образуют замыкание;
• трехфазное и земля – одновременный контакт трех системы с землей;
• трехфазное – одновременный контакт трех системы, спровоцированный соединением между собой токопроводящего предмета.

Основные причины, провоцирующие возникновение КЗ:

• нарушение целостности изоляции, что может возникать вследствие износа электрооборудования, в связи с загрязнением поверхности приборов, а так же механическими повреждениями;
• механическое нарушение целостности элементов сети (к примеру, обрыв линии передачи);
• скачки напряжения – пробой изоляции проводника, что приводит к развитию утечки тока и созданию дугового кратковременного разряда;
• удар молнии;
• попадание животных и птиц на токоведущие части;
• человеческий фактор – ошибки персонала при проведении работ по переключению;
• преднамеренное КЗ с использованием короткозамыкателей – используются с целью экономии выключателей. Сегодня данная технология не применяется и является запрещенной.

Защита от токов короткого замыкания

Как мы выяснили, токи КЗ весьма опасны, прежде всего с точки зрения пожарной безопасности. Поэтому необходимо построить защиту от токов короткого замыкания, то есть установить в щите автоматические выключатели. Автоматические предохранители устроены так, что в случае короткого замыкания рост тока КЗ приводит к срабатыванию электромагнитного расцепителя мгновенного действия, который разъединяет электрическую цепь без ущерба для себя.

Для того, чтобы после устранения короткого замыкания снова включить электричество, необходимо просто нажать на белую кнопку (красная служит для выключения) или перекинуть вверх опустившийся при срабатывании предохранителя рычажок.

Правила монтажа электропроводки предусматривают расчет нагрузки и токов, идущих через автоматы защиты. Понятно, что предохранитель должен срабатывать при значениях тока, выбранных с солидным запасом. Иначе случайные небольшие колебания напряжения в сети (а следовательно, и тока) будут приводить к постоянному ложному срабатыванию защиты. С другой стороны, запас не должен быть и слишком велик, чтобы действия тока не причинило вреда сети раньше, чем произойдет отсечка.

Возгорание изоляции кабеля.

Автоматический предохранитель защищает внутреннюю и внешнюю сеть

Заметим, что автоматические предохранители, установленные в начале каждой домовой линии (рабочей группы), защищают от короткого замыкания не только домовую сеть, но и наружную. В самом деле, если бы их не было, то аварийное короткое замыкание привело бы к выходу из строя трансформаторной подстанции, а вернее, электрического силового щита более высокого уровня, так что электричества лишилось бы значительное количество пользователей, да и без вызова аварийной службы было бы не обойтись. А при наличии «автомата» достаточно включить его после срабатывания (удалив, конечно, причину короткого замыкания).

Становится понятна и необходимость нескольких линий в доме: если одна линия вылетела, в запасе есть другие. Кстати, отсюда вывод: удобно, если от каждой рабочей группы питается лампочка аварийного освещения в районе счетчика или аварийная розетка, в которую можно включить переносную лампу.

Токи межфазного замыкания

Важной электрической характеристикой короткого замыкания является его ток. При проектировании электроустановок его обязательно рассчитывают по определенной методике для нескольких точек

Делается это для того, чтобы правильно выбрать параметры электрооборудования и установки защитных устройств: токи отсечки автоматических выключателей и характеристики срабатывания релейной защиты. На величину тока короткого замыкания (КЗ) оказывают влияние следующие факторы:

1. Расстояние от точки замыкания до источников электроэнергии. Чем ближе замыкание от мощных трансформаторов, генераторов, тем ток замыкания больше;
2. Вид, сечение и протяженность соединительных кабельных и воздушных линий, соединяющих источник питания с точкой КЗ. Количество и характеристики коммутационных аппаратов в этой цепи и их техническое состояние. При расчете все эти данные преобразуют в эквивалентное сопротивление сети. Зная мощность источника электроэнергии, рассчитывают ток КЗ;
3. Вид межфазного замыкания: при металлическом замыкании ток наибольший, его и рассчитывают при проектировании. При дуговом замыкании ток меньше. Но если дуга неустойчива и постоянно то гаснет, то загорается вновь, возникают переходные процессы, приводящие к кратковременному превышению расчетных токов.

При «тлеющем» замыкании ток намного ниже расчетного, что делает невозможным реакцию защитных устройств на его появление. Тлеющее замыкание может внезапно перейти в дуговое или металлическое, сработает защита, но при повторном включении ток снова окажется за порогом чувствительности. Поиск места повреждения электрооборудования в данном случае затруднен и без измерения изоляции или испытаний повышенным напряжением невозможен.

Итак, чем дальше замыкание происходит от источника питания, тем меньше величина его тока. Объясняется это тем, что каждый кабель, распределительный щиток или воздушная линия увеличивают величину эквивалентного сопротивления электрической сети. По закону Ома при увеличении сопротивления нагрузки ток в цепи уменьшается.

Это позволяет реализовать селективное отключение поврежденных участков электрической сети. Автоматический выключатель на вводе в квартиру при номинальном токе 16 А и характеристикой «С» имеет ток срабатывания электромагнитного расцепителя 80 – 160 А. Ток замыкания, превышающий 160 А гарантированно приведет к его отключению. Но тока короткого замыкания в квартире вряд ли хватит для отключения выключателя на трансформаторной подстанции, питающей весь дом, отключающегося при 500А. И его даже не заметит защита кабельной линии, питающей подстанцию.

Как предотвратить КЗ, защита от него

Так как КЗ – это аварийный режим, то существуют способы защиты от этого опасного процесса и его предотвращения:

• Быстродействующая электромагнитная или электронная защита от мгновенного увеличения тока в нагрузке или линии, которая максимально быстро отключит аварийный участок цепи от напряжения. Для этого используются автоматические выключатели, предохранители, дифференциальные автоматы. В домашних условиях для защиты от КЗ достаточно установить на группу приборов правильно рассчитанный автоматический выключатель (АВ).
• Для высоковольтных линий и силовых цепей подстанций используются масляные (вакуумные и другие) аппараты коммутации с настроенной и проверенной защитой от резкого увеличения тока на отходящих линиях.

Способ предотвращения короткого замыкания в тот момент, когда этот процесс уже произошел, простой: он заключается в немедленном автоматическом отключении участка цепи от напряжения. В принципе, любой автоматический выключатель имеет внутри конструкции электромагнитный разцепитель, который при превышении номинального тока разрывает цепь нагрузки достаточно эффективно и быстро.

Важно! Защита от КЗ должна быть надёжной и быстродействующей, это два основных правила безопасной эксплуатации электрических цепей

Сети с глухозаземленными нейтралями

Такие сети применяются на напряжение до 1 кВ для одновременного питания трехфазных и однофазных нагрузок, включаемых на фазные напряжения (рис.7). В них нейтраль трансформатора или генератора присоединяется к заземляющему устройству непосредственно или через малое сопротивление (например, через трансформатор тока). Для фиксации фазного напряжения при наличии однофазных нагрузок применяют нулевой проводник, связанный с нейтралью трансформатора (генератора). Этот проводник служит для выполнения также и функции зануления, т.е. к нему преднамеренно присоединяют металлические части электроустановок, нормально не находящиеся под напряжением.

При наличии зануления пробой изоляции на корпус вызовет однофазное КЗ и срабатывание защиты с отключением установки от сети. При отсутствии зануления корпуса (второй двигатель на рис.7) повреждение изоляции вызовет опасный потенциал на корпусе. Целость нулевого проводника нужно контролировать, так как его случайный разрыв может вызвать перекос напряжений по фазам (снижение его на загруженных фазах и повышение на незагруженных). Может быть принято при необходимости раздельное выполнение нулевого защитного и нулевого рабочего проводников.

Рис.7. Трехфазная сеть с глухозаземленной нейтралью

Методики обнаружения короткого замыкания

Если автоматический выключатель сработал, то самого худшего удалось избежать. Затем возникает вопрос, как найти короткое замыкание в проводке квартиры. Не следует паниковать. Есть шанс, что обнаружить неисправность удастся самому без вызова специалиста. Поиск короткого замыкания в квартире делится на четыре простых шага:

1. Визуальный осмотр.
2. Метод исключения.
3. Обнаружение по звуку и запаху.
4. Применение специальных измерительных приборов.

Визуальный осмотр

Не факт, что точка КЗ находится в стене. Обычно неисправность лежит на поверхности. Ее возможно заметить невооруженным глазом и оперативно устранить.

Необходимо осмотреть удлинители. Особенно в местах, где кабель изгибается и подключена штепсельная вилка. Часто один провод отрывается от положенного места и болтается в воздухе. Ничем не закрепленный фазный контакт способен коснуться нулевого, и привести к замыканию. Далее — розетки. Провода могут так же отвалиться и попасть в неположенное место.

Визуальный осмотр электропроводки в частном доме

Метод исключения

Если простой осмотр не помог, придется перейти к методу исключения. Главное — понять, из-за чего происходит срабатывание автомата. Следует вспомнить, при каких обстоятельствах произошло короткое замыкание. Если конфуз случился в момент, когда включали утюг в розетку, то проблема в нем. Если нет, следует поочередно отключать бытовые приборы, пока срабатывание автоматического выключателя не прекратится.

Если абсолютно все приборы отключены от сети и везде выключен свет, то придется перейти к следующему этапу

Важно не забыть проверить устройства, которые всегда подключены к розетке (холодильники, телевизоры)

Дополнительная информация. Вы никогда не найдете короткое замыкание, которого нет. Старые автоматические выключатели подвержены ложным срабатываниям. То есть, в проводке нет КЗ, а автомат живет своей жизнью и отключает квартиру без ведомых на то причин. Перед поиском замыкания не помешает убедиться в адекватности работы устройств защиты, узнать наверняка, почему срабатывает автоматический выключатель.

Обнаружение по звуку и запаху

В момент короткого замыкания высвобождается много энергии. Она не уходит бесследно. Часто на проблемном участке греются провода, плавится изоляции, образуется дым и пахнет гарью. Если замыкание неустойчивое, то при подаче напряжения в точке КЗ будет происходить яркая вспышка с искрами и хлопок. Ее интенсивность такова, что не заметить это явление практически невозможно даже в скрытой проводке.

Этот и предыдущий способы требуют периодического повторного включения напряжения. Оно, в свою очередь, снова приведет к замыканию. Проводить такие эксперименты желательно минимальное количество раз и хотя бы с какими-то знаниями и опытом подобных работ. Если есть возможность, то разумнее вызвать профессионального электрика. Он, скорее всего, придет с мультиметром или мегомметром.

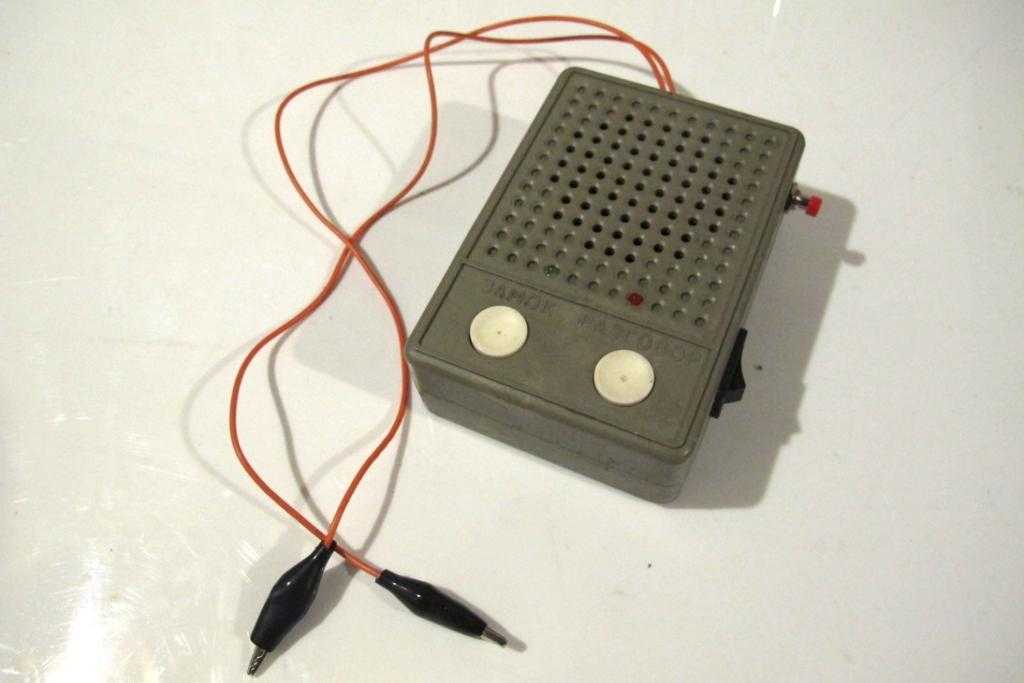

Применение специальных измерительных приборов

Метод требует электротехнического образования. Точка замыкания ищется с помощью измерительных приборов:

• мультиметра;
• мегомметра;
• индикаторной отвертки;

Проверка электропроводки с помощью мультиметра

Эти устройства позволяют прозвонить электрическую сеть квартиры и определить, на каком именно участке имеется точка с ненормально низким сопротивлением между фазным и нулевым (заземляющим) проводником. Наиболее эффективным для поиска КЗ является мегомметр. Но гораздо безопаснее применять мультиметр в режиме диодной прозвонки. Если на его выводы подключен участок проводки с коротким замыканием, то прибор пищит.

Как образуется короткое замыкание

Как мы помним из учебника физики за 8 класс, закон Ома для участка цепи определяется по формуле:

где

I – сила тока в цепи, А

U – напряжение, В

R – сопротивление, Ом

Давайте рассмотрим вот такую схему

Если мы подключим настольную лампу EL к источнику тока Bat и замкнем ключ SA, то вольфрамовая нить лампы начнет разогреваться под тепловым воздействием тока. В этом случае значительная часть электрической энергии преобразуется в световую и тепловую.

А теперь покончим с лирическими отступлениями и замкнем два провода, которые идут на лампочку, через толстый провод AВ

Что будет дальше, если мы замкнем контакты ключа SA?

В результате ток пойдет по укороченному пути, минуя нагрузку. Короткий путь в данном случае и есть провод AB. Сопротивление провода АВ близко к нулю. В результате наша схема преобразуется в делитель тока. Согласно правилу делителя тока, если нагрузки соединены параллельно, то через нагрузку с меньшим сопротивлением побежит большая сила тока, а через нагрузку с большим значением сопротивления – меньшая сила тока. Так как провод АВ обладает почти нулевым сопротивлением, то через него потечет большая сила тока, согласно опять же закону Ома:

Как я уже сказал, в режиме КЗ сила тока достигает критических значений, превышающих допустимые для данной цепи.

Электротехнические средства защиты

Защитить электрическую цепь от КЗ помогают различные типы предохранителей. Наиболее простыми считаются плавкие предохранители одноразового действия, различающиеся по внешнему виду. Они выступают в качестве наиболее слабого звена и в случае аварии срабатывают, разрывая цепь и защищая вверенный участок. Жертвуя собой, эти компоненты предотвращают разрушение и выход из строя других, более важных приборов от действия высоких температур, образовавшихся из-за резкого увеличения силы тока.

Плавкие предохранители для защиты от короткого замыкания выпускаются в широком ассортименте и могут работать с напряжением 600-35000В и силой тока от нескольких миллиампер до 1 тысячи ампер. Конструкция у всех одинаковая, состоит из плавкой вставки, контакта, дугогасящей среды или устройства для гашения дуги. Все элементы размещаются в общем корпусе. Срабатывание предохранителя происходит следующим образом. Вначале вставка нагревается до температуры плавления, после чего она расплавляется и испаряется. Одновременно возникает электрическая дуга, которая быстро гасится в изоляционном промежутке. После этого цепь в электроустановках оказывается полностью разорванной.

Обеспечить нормальную защиту можно лишь соблюдая определенные условия:

• Времятоковая характеристика предохранителя должна быть ниже этого показателя на защищаемом участке.
• Срабатывание происходит за минимальный промежуток времени.
• Защитный элемент должен обладать высокой отключающей способностью.
• Простая конструкция, позволяющая быстро заменить сгоревшую плавкую вставку.

Кроме одноразовых, существует автоматический предохранитель, проводящий ток в нормальном состоянии, и отключающий его в случае отклонений от нормы. Он устанавливается в начале линии и обеспечивает защиту электрооборудования от перегрузок, коротких замыканий и пониженного напряжения. Основным плюсом этих устройств считается их многоразовое использование в течение продолжительного времени.

К подвижному контакту подводится пружина, обеспечивающая быстрое расцепление. Сами контакты разъединяются за счет действия электромагнитного или теплового расцепителя. Первое устройство срабатывает практически мгновенно, сердечник втягивается, когда ток превышает заданное значение. Тепловой расцепитель является биметаллической пластиной, нагревающейся под действием тока. Далее, она сгибается и производит разъединение контактов. Величина тока срабатывания устанавливается с помощью регулировочного винта.

Читайте далее:

Что такое ток короткого замыкания

Режим короткого замыкания

Как рассчитать ток короткого замыкания

Формула тока короткого замыкания

Токи короткого замыкания: необходим точный расчет

Отсюда возникает необходимость расчета тока короткого замыкания — тока КЗ. Величина токов КЗ может меняться, если к сети электроснабжения вашего дома присоединяются другие электроприемники в более удаленных местах. В таких случаях снова производится расчет тока КЗ в месте установки новых электроприемников. Токи КЗ производят также электродинамическое действие на аппараты и проводники, когда их детали могут деформироваться под действием механических сил, возникающих при больших токах.

При коротком замыкании происходит перегрев аппаратов и проводов. Термическое действие токов КЗ заключается в перегреве аппаратов и проводов. Поэтому при выборе аппаратов их нужно проверять по условиям КЗ, с тем чтобы они выдержали токи КЗ в месте их установки. Как известно, наряду с сетями с глухозаземленной нейтралью существуют сети с изолированной нейтралью. Рассмотрим характерные отличия этих сетей при КЗ.

Какие бывают виды

Короткое замыкание. Каждый слышал это словосочетание. Многие видели надпись «Не закорачивать!» Часто, когда ломается какой-нибудь электроприбор, говорят: «Коротнуло!» И несмотря на негативный оттенок этих слов, профессионалы знают, что короткое замыкание – не печальный приговор. Иногда с коротким замыканием (КЗ) бороться бессмысленно, а порой и принципиально невозможно. В этой статье будут даны ответы на самые важные вопросы: что такое короткое замыкание и какие виды КЗ встречаются в технике.

Начнем рассматривать эти вопросы под необычным углом – узнаем, в каких случаях короткие замыкания неизбежны и где они не играют роль повреждений. Возьмем за оба конца обыкновенный металлический провод. Соединим концы вместе. Провод замкнулся накоротко – произошло КЗ. Но так как в цепи отсутствуют источники электрической энергии и нагрузка, такое короткое замыкание никакого вреда не несет. В некоторых областях электротехники КЗ, которое мы рассмотрели, играет на руку, например, в электрических аппаратах и электрических машинах.

Взглянем на однофазное реле или пускатель, в конструкции которых есть магнитная система с подвижными частями – электромагнит, притягивающий якорь. Из-за постоянно меняющейся полярности тока, текущего в обмотках электромагнита, его магнитный поток периодически становится равен нулю, что вызывает дребезжание якоря, появляются вибрации и характерное, знакомое всем электрикам гудение. Чтобы избавиться от этого явления, на торец сердечника электромагнита или якоря прикрепляют короткозамкнутый виток – кольцо или прямоугольник из меди или алюминия.

Из-за явления электромагнитной индукции в витке создается ток, создающий свой магнитный поток, компенсирующий пропадание основного магнитного потока, создаваемого электромагнитом, что приводит к уменьшению или исчезновению вибраций, разрушающих конструкцию.

Так же на руку играет короткое замыкание и в роторе асинхронного электродвигателя. Благодаря взаимодействию магнитного поля, создаваемого обмотками статора, с короткозамкнутым ротором, в роторе по уже упомянутому закону появляются свои токи, создающие свое поле, что приводит ротор во вращение

Конечно, важно грамотное проектирование электродвигателя или электрического аппарата, чтобы токи, протекающие в короткозамкнутых элементах, не приводили к перегреву и порче изоляции основных обмоток

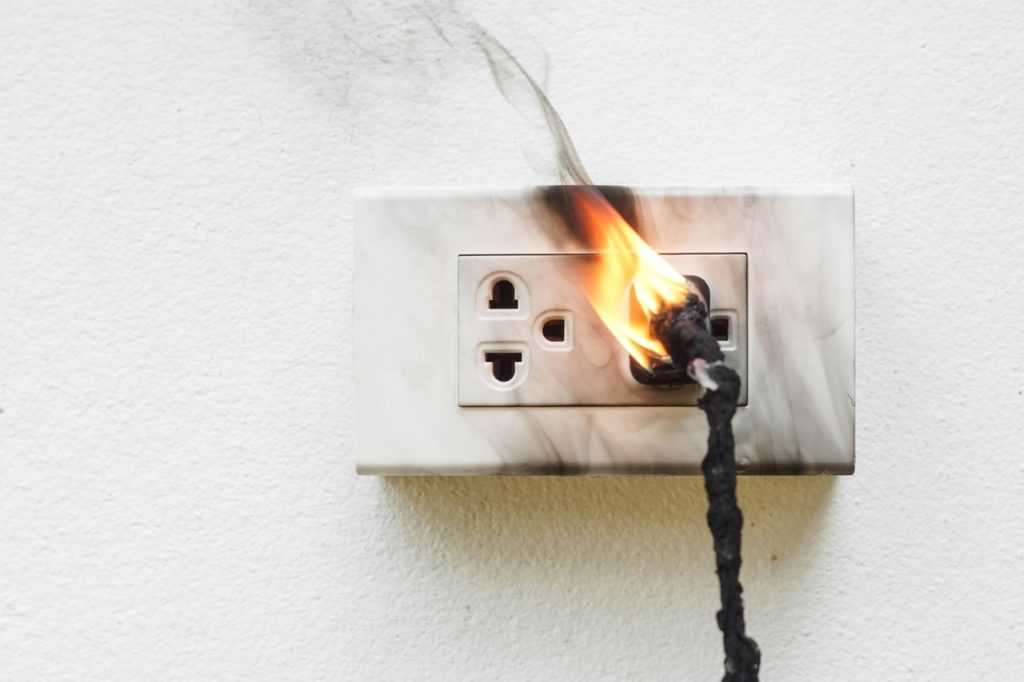

Возгорание розетки

Подобным образом понятие «короткое замыкание» используется применительно к трансформаторам. Люди, так или иначе связанные с энергетикой, знают, что одна из важнейших характеристик трансформатора – это напряжение короткого замыкания, U_КЗ, измеряемое в процентах. Возьмем трансформатор. Одну из его обмоток, скажем, низшего напряжения (НН) закоротим амперметром, сопротивление которого, как известно, принимается равным нулю. Обмотку высшего напряжения (ВН) подключаем к источнику напряжения. Повышаем напряжение на обмотке ВН до тех пор, пока ток в обмотке НН не станет равным номинальному, фиксируем это напряжение.

Делим его на номинальное напряжение высшей стороны, умножаем на 100%, получаем U_КЗ. Эта величина характеризует потери мощности в трансформаторе и его сопротивление, от которого зависит ток короткого замыкания, ведущий к повреждениям. Поговорим наконец о коротких замыканиях, несущих негативные последствия. Такие короткие замыкания появляются, когда ток от источника питания протекает не через нагрузку, а только через провода, обладающие ничтожно маленьким сопротивлением. Например, трехфазный кабель питается от трансформатора, и одним неосторожным движением ковша экскаватора происходит его повреждение – две фазы закорачиваются через ковш. Такое КЗ называют двухфазным. Аналогично по количеству замкнутых фаз называют другие КЗ.

Однофазное замыкание на землю в сетях с изолированной нейтралью не является коротким, но может представлять угрозу жизни живых существ. Металлическим называют КЗ, в котором переходное сопротивление равно нулю – например, при болтовом или сварочном соединении. Токи КЗ в зависимости от напряжения и вида повреждения могут достигать тысяч и сотен тысяч ампер, приводить к пожарам и колоссальным электродинамическим усилиям, «выворачивающим» шины и провода. Защита от КЗ может осуществляться автоматическими выключателями или предохранителями, а в высоковольтных сетях – средствами релейной защиты и автоматики.

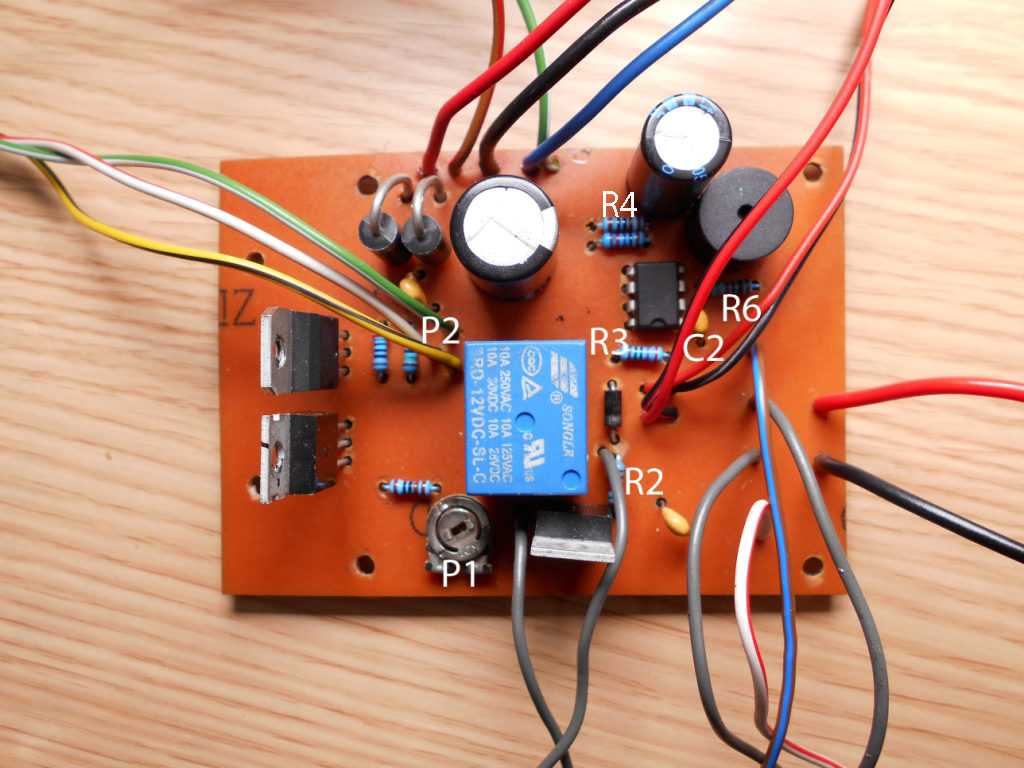

Защита блока питания от короткого замыкания.

Польза короткого замыкания

На основе короткого замыкания зародилась дуговая сварка, которая используется на производстве. Точка контакта стержня и металлическая поверхность нагревается до температуры плавления, металлическая конструкция соединяется в единое целое. Например, современные кузова автомобилей скреплены именно посредством короткого замыкания – дуговой сварки.

Как мы увидели, короткое замыкание может приносить разрушения, если сила тока используется не по назначению. Если правильно управлять энергией, можно достичь отличных технических достижений.

Рассмотрим особый случай параллельного соединения проводников — так называемое короткое замыкание.

Им называется параллельное включение в цепь проводника с очень маленьким сопротивлением. Рассмотрим пример. Пусть лампы и выключатель соединены так, как показано на схемах

Обратите внимание, что выключатель и вторая лампа соединены параллельно, кроме того, замкнутый выключатель на правой схеме — проводник с очень маленьким сопротивлением. Следовательно, согласно определению,на правой схеме существует короткое замыкание лампы

Пусть, например, напряжение источника тока подобрано так, что при разомкнутом выключателе обе лампы светятся не очень ярко — в полнакала (поэтому на первой схеме они наполовину закрашены). Если же выключатель замкнуть, то левая лампа будет гореть ярко, а правая лампа вообще погаснет. Таким образом, увеличение яркости левой лампы указывает нам, что при существовании в цепи короткого замыкания сила тока резко возрастает.

Согласно закону Джоуля-Ленца, возрастание силы тока может привести к перегреванию проводов и возникновению пожара. Объясним, почему левая лампа загорается ярче. Вспомним, что при параллельном соединении проводников их общее сопротивление становится меньше меньшего из них, то есть даже меньше, чем сопротивление выключателя (у которого оно и так почти равно нулю). Согласно закону Ома, уменьшение сопротивления приводит к возрастанию силы тока. А возрастание тока, согласно закону Джоуля-Ленца, приводит к более сильному накалу спирали левой лампы. Объясним теперь, почему гаснет правая лампа. Поскольку при параллельном соединении проводников напряжение на каждом из них одинаково, то напряжения на правой лампе и на выключателе одинаковы. По закону Ома U=I·R. Как мы выяснили в предыдущем абзаце, сопротивление этого соединения почти равно нулю, то есть R»0. Подставляя ноль в формулу, получим: U=I·0=0. То есть, напряжение на выключателе и лампе равно нулю (точнее, очень маленькое). Такого напряжения явно недостаточно, чтобы поддерживать свечение лампы, поэтому она гаснет.

Для защиты электроприборов от короткого замыкания применяют предохранители.

Их назначение — отключать электроэнергию в случае, если ток возрастает больше допустимой величины. На рисунке справа вы видитеавтоматический предохранитель с винтовым цоколем как у лампы. Такие предохранители (в просторечии «пробки») вворачивают в специальные патроны, которые укрепляют на стене. Существуют такжеплавкие предохранители. В них основной деталью является тонкая (диаметром около 0,1 мм) проволочка из олова или свинца (см. рисунок ниже). В случае сильного возрастания тока она практически мгновенно плавится, и цепь размыкается, прерывая ток. В отличие от «многоразовых» автоматических предохранителей, плавкие предохранители являются одноразовыми электроприборами.

Если предположить, что провода, подводящие ток к квартирной проводке, сделаны из алюминия и имеют диаметр 1 мм, то площадь сечения свинцовой проволочки окажется в 100 раз меньше. Кроме того, заглянув в таблицу, мы увидим, что удельное сопротивление свинца примерно в 10 раз больше, чем у алюминия. Следовательно, сопротивление проволочки примерно в 1000 раз больше сопротивления алюминиевого провода такой же длины. Поскольку провод и предохранитель (то есть проволочка внутри него) соединены последовательно, то сила тока в них одинакова. Так как по закону Джоуля-Ленца Q=I2Rt, следовательно, количество теплоты, выделяющееся в проволочке, в каждый момент времени в 1000 раз больше, чем в проводе. Именно поэтому проволочка плавится, а электропроводка остаётся в сохранности. В настоящее время плавкие предохранители практически не применяются в технике, уступив место автоматическим.

Виды коротких замыканий

Данное явление нередко наблюдается под действием природных электрических аномалий. Как правило, это мощные грозовые разряды, сопровождаемые молниями. Их основным источником служит статическое электричество с огромным потенциалом, с различными знаками и величинами, накопленное облаками в процессе перемещения силой ветра с одного места на другое на большие расстояния.

Влажные пары, находящиеся в облаке, поднимаются на высоту, охлаждаются естественным путем. Образующийся конденсат проливается на землю в виде дождя. Из-за низкого сопротивления влажной среды воздушная прослойка подвергается пробою, по которому и проходит высокий электрический ток, представляющий собой молнию.

Для прохождения электрического разряда требуется два отдельных объекта с разными значениями потенциалов. Чаще всего, это два облака, идущие на сближение, или сама грозовая туча и поверхность земли. В первом случае опасность грозит в основном летательным аппаратам, а во втором под действие разряда могут попасть любое устройство или объект, в том числе и воздушные ЛЭП. Защита обеспечивается путем установки молниеотводов, нейтрализующих грозовые разряды.

Все процессы определяются математическим выражением закона Ома для полной цепи. Происходит равномерное распределение нагрузки в обоих контурах – внутреннем и внешнем.

При возникновении аварийной ситуации, между плюсовой и минусовой клеммами возникает непредвиденный контакт в виде короткой цепи, в которой чрезвычайно низкое электрическое сопротивление. Внешний контур выключается из работы, и циркуляция тока происходит лишь по внутреннему контуру с маленьким сопротивлением. ЭДС, при этом, остается неизменной, что приводит к резкому росту силы тока. Все это сопровождается большим тепловыделением и нарушениями целостности цепи.

Процессы в цепях переменного тока также попадают под действие закона Ома. В отличие от предыдущего варианта, эти схемы могут быть одно- или трехфазными, подключаться к заземляющему контуру. Короткие замыкания в таких цепях возникают в самых разнообразных формах: «фаза-земля», «фаза-фаза», «фаза-фаза-земля», «фаза-фаза-фаза», «фаза-фаза-фаза-земля».

Иногда замыкания могут возникнуть внутри самой нагрузки, например, в электродвигателях. При одной фазе возможен пробой изоляции корпуса или нулевого проводника. У трехфазных потребителей возможны замыкания между фазами и другие аналогичные сочетания. В любом случае все это приводит к аварийному режиму с тяжелыми последствиями. Предотвратить подобные ситуации помогает автомат снимающий опасное напряжение с участка цепи и подключенного оборудования.

Элементарная проверка

Первым делом необходимо аккуратно установить индуктор на платформе тормозного изделия и включить его в сеть. Переключатель следует перевести в положение 4. Якорь аккуратно укладывают на полюса индуктора, после чего закрепляют на валу приспособление для проворачивания якоря. Можно включить стенд. Мастеру предстоит аккуратно прижать щупы контактного агрегата к двум соседним коллекторам якоря. Немного проворачивая механизм, нужно отыскать положение, при котором показания механизма будут находиться на максимальной отметке. При помощи резистора устанавливают стрелку устройства на максимально удобную отметку шкалы. Необходимо постепенно проворачивать якорь, не меняя при этом пространственного положения щупов. Мастеру остается только считать показания прибора.
