Как правильно сделать заземление в частном доме или на даче своими руками

Не буду вдаваться в заумные формулировки учебников или спец. литературы, попробую объяснить для чего необходимо заземление частного дома простым доступным языком.

Если простыми словами, заземление частного дома – это соединение проводом корпуса оборудования и заземляющего контура. Заземление частного дома – это обычная меллоконструкция, смонтированная по заданным размерам, из определенных материалов и “спрятанная” в землю.

Заземление частного дома (металлоконструкция) при помощи медного провода, сечением не менее 10 кв.мм. или стальной пластины,

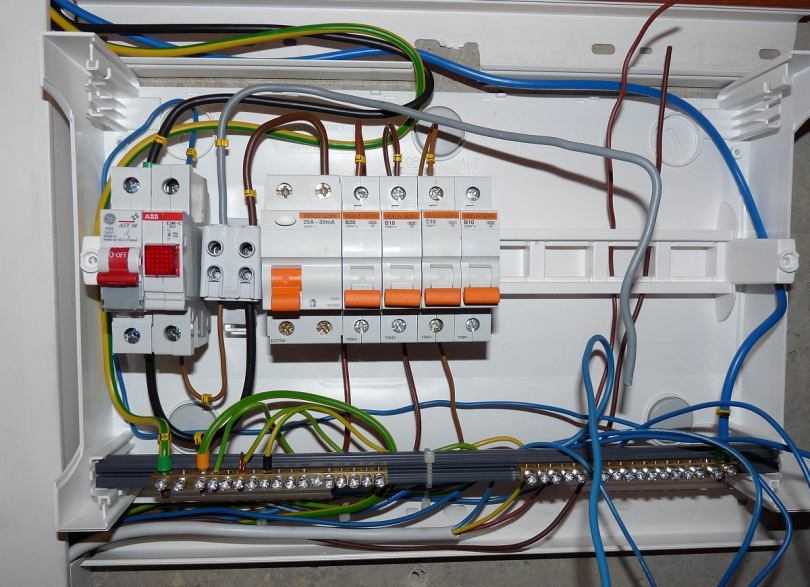

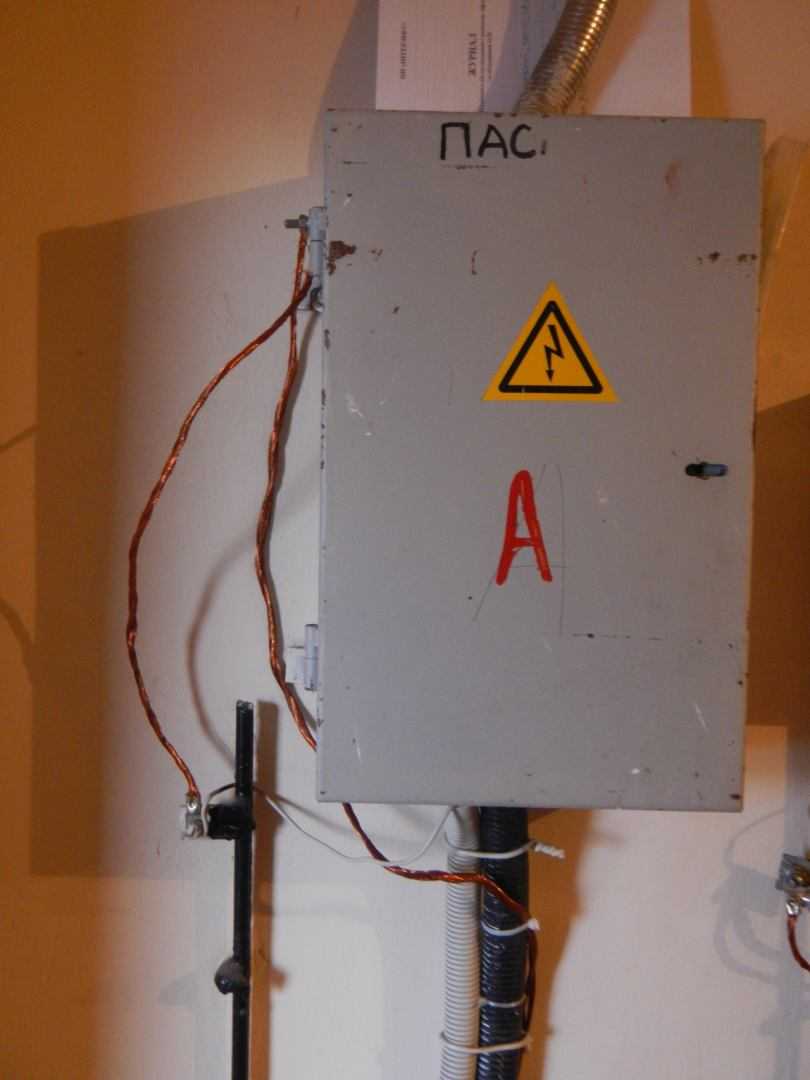

соединяется с электрощитом, в котором заземляющий провод через клеммник, соединяется с заземляющими жилами кабелей, проложенных в дому или квартире к розеткам, светильникам и прочим электроприемникам.

Розетки, которые обязательно должны быть трехконтактными (фаза-ноль-земля), через специальный третий “заземляющий” контакт, соединяются вилкой с нашими бытовыми электроприборами.

То есть, получается следующий «маршрут» заземляющего проводника PE: электроприбор – вилка – розетка – клеммник в электрощите – заземляющий провод(шина) – контур заземления – земля.

Заземление частного дома делается, в первую очередь, для электробезопасности людей. Наверняка, многим знакома такая ситуация, когда прикоснувшись к старому холодильнику или стиральной машинке, несильно, но порой весьма ощутимо бьет током. Такое случается в старом жилом фонде, где заземление частного дома отсутствует, т.е. к розеткам подходит только два провода: фаза и ноль, без третьего защитного провода РЕ. Бьет током из-за плохой изоляции холодильника или стиральной машинки (повреждена изоляция электрического провода, двигателя, компрессора и т.д.), и на их корпусе появляется напряжение (потенциал). И когда вы касаетесь корпуса холодильника или стиральной машинки, например рукой, особенно, если она влажная, вы как раз и «заземляете» холодильник или стиральную машинку, и тогда небольшой ток «пробегает» через вас в «землю».

Если же в вашей электросети дома, коттеджа или квартиры, есть третий защитный провод РЕ, то при нарушении изоляции холодильника или машинки, ток будет «убегать» через него к контуру заземления. И когда вы дотронетесь корпуса электрооборудования, которое заземлено, но с плохой изоляцией, то вы ничего не почувствуете, потому что ток всегда «бежит» по пути наименьшего сопротивления. В нашем случае, сопротивление человека (примерно 1000 Ом) будет намного больше, чем сопротивление самого защитного провода + сопротивление контура заземления, которое будет составлять примерно несколько десятков Ом.

Заземление частного дома необходимо и для защиты наших бытовых электроприборов. Человек часто является «носителем» статического заряда, который зависит от множества факторов, начиная от одежды до уровня влажности помещения, ток при этом очень маленький, но напряжение достигает нескольких тысяч вольт, способных повредить нежную электронику в электроприборах.

Но заземление частного дома не позволит этому случиться и «отведет» статическое электричество в землю. Также заземление частного дома не позволяет накапливаться статическому заряду до значительных величин уже на самих корпусах электроприборов, в этом случае, заряд постоянно «стекает» в землю.

Это простое и, надеюсь, понятное объяснение для чего необходимо заземление частного дома, коттеджа или квартиры. Электрический заряд, будь то повреждение изоляции электроприбора, или же накопленный статически, при заземлении постоянно «уходит» в землю, т.к. корпус электрооборудования и контур заземления частного дома, образно говоря, являются одним целым.

Как самому правильно смонтировать заземление частного дома, можно прочитать в отдельной статье “Монтаж контура заземления“.

Спасибо за внимание

Контуры заземления

Важной частью системы земли считается ее контуры. Что такое контур заземления знает не каждый

Контуром является та часть системы, которая состоит из штырей и шин, она укладывается в почву, чтобы при перепадах ток уходил в нее.

Установка контура заземления лучше всего подходит для торфяной почвы, глины или суглинистой. В условиях каменистой почвы или скал работать такое устройство не будет.

Еще один важный момент, который необходимо знать о контуре — глубина его погружения в землю. Требуется, чтобы данная конструкция была погружена ниже слоя промерзания почвы.

Если это правило нарушено, то в зимний период рассчитывать на правильную работу системы не стоит.

Вся система устанавливается в виде треугольника, стороны которого не менее 3 метров.

Комплект заземления состоит из штырей-электродов, которые соединяются между собой стальной шиной, а так же системы соединения с фазами.

Расчет устройства правильного заземления в частном доме: основные этапы

Проводимость элементов заземляющей системы – это основной параметр. Задача состоит в том, чтобы правильно подобрать сопротивление электродов. Этот показатель не должен превышать допустимые показания:

8 Ом – для сети 127 В.
4 Ом – для сети 220 В.
2 Ом – для линейного напряжения однофазного переменного тока 380 В.

Для трехфазной сети показания остаются те же – два, четыре и восемь Ом, но соответственно для напряжений 660, 380 и 127 В.

От чего зависит сопротивление заземляющего приспособления

Ответ прост – от удельного электросопротивления почвы и площади соприкосновения электрода с грунтом. Чем объемнее заземлитель, тем меньше импеданс, тем больше тока поглощает земля. Все расчетные формулы для реализации защитного заземления в частном доме учитывают площадь поверхности штыря и глубину его установки. К примеру, чтобы вычислить параметры одиночного заземлителя круглого профиля, используют следующую формулу:
В расчетах удельное сопротивление почвы выступает основным параметром. Чем оно ниже, тем выше будет проводимость у контура и эффективнее защитные свойства. Основные цифры находятся в специальных таблицах, но фактические показатели грунта играют базовую роль:

Температура.
Плотность.
Водный баланс.
Глубина промерзания.
Концентрация химических веществ.

Кроме этого, на разной глубине картина может поменяться, обычно, чем глубже, тем приемистее сам грунт по току. При минусовых температурах сопротивление почвы возрастает по причине замерзания влаги. Поэтому длина заземляющих штырей должна быть больше, чем глубина промерзания в регионе.

Расчет системы из нескольких электродов

В случае, когда в частном доме своими руками собирается контур заземления, включающий несколько электродов, то процедура расчетов несколько иная:

Вычисление сопротивления для каждой единицы.
Суммирование итоговых показателей.
Использование «коэффициента использования».

Расчет производится по формуле:

Некоторые вопросы может вызвать «Ки» — коэффициент использования, отображающий эффект взаимного влияния близко расположенных электродов. Дело в том, что при излишнем приближении штырей, зоны рассеивания токов начинают пересекаться.

Иными словами, чем ближе друг к другу установить отдельные заземлители, тем больше сопротивление системы. В грунте вокруг каждого электрода формируется рабочая область с радиусом равным его длине. Отсюда, идеальным расстоянием между электрозаземлителями будет их длина в почве (L), умноженная на два.

Для расчета количества заземляющих штырей используют следующую формулу:

Схема расположения стержней необязательно должна иметь вид треугольника, хотя это самая популярная конфигурация контура. Если для обустройства определена узкая полоса земельного участка, то электроды можно расположить в линию и последовательно соединить.

Материалы и инструменты для самостоятельного изготовления

В качестве электродов используйте стуржни из материалов с высокой электрической проводимостью

Выполнив расчёт и выбрав схему контура заземления, можно перейти к покупке материалов. Для создания констуркции своими руками понадобятся:

пруты из чёрной стали диаметром 16 миллиметров или более – вертикальные электроды;
стальная полоса (шина) сечением 5×40 миллиметров – горизонтальный заземлитель;
медный провод с сечением минимум 10 квадратных миллиметров – соединение контура с распределительным щитом;
болты диаметром 10 мм;
чёрная краска для наружных работ или мастика.

Количество и размеры материалов выбираются в соответствии с расчётными данными.

Помимо этого, нам понадобятся следующие инструменты и оборудование:

лопата (разработка грунта);
сварочный аппарат (соединение элементов контура);
болгарка (обрезка материалов);
плоскогубцы (загиб горизонтальной полосы);
кувалда и перфоратор желательно со специальной насадкой под прутья (забивка вертикальных электродов).

Устройство в частном доме

Контур заземления устроен очень просто. Это несколько штырей вкопанных или вбитых на достаточную глубину и соединенных между собой полосами из железа шириной 5-10 см. От них отходит полоса из нержавеющей стали к дому, а уже к ней происходит вывод заземления.

Расположение электродов большой роли не играет, но наиболее распространенные следующие схемы:

Рядная. Штыри углубляются на одной линии, к крайнему приварена токоприводящая полоса. Недостатком является отсутствие второго контура, если соединение полос и электродов будет нарушено, то работать будет только тот штырь, к которому крепится токоприводящая полоса.
Треугольная. Самая популярная схема, ввиду своей простоты. Штыри располагают в виде равностороннего треугольника, соединяют полосами из железа и к одному из углов приваривают токоприводящую полосу. Наличие замкнутого контура гарантирует работу заземления, даже если одна полоса будет повреждена или плохо приварена.
Прямоугольная. Аналогична треугольной, но контур варится в виде квадрата или прямоугольника.
Круговая. Вариант, когда штыри углубляются по кругу или овалу. Преимущества такие же, как и у предыдущих двух, но сложнее в выполнении.

Расчёт

Процесс точного размера заземляющего контура и количества необходимых электродов очень сложен и принимает во внимание множество факторов. Однако, для частного дома высокая точность и использование сложных формул не нужно, достаточно лишь приблизительного расчета, который с запасом перекроет возможные утечки тока

Однако, для частного дома высокая точность и использование сложных формул не нужно, достаточно лишь приблизительного расчета, который с запасом перекроет возможные утечки тока.

Количество электродов в первую очередь зависит от почвы и уровня пролегающих грунтовых вод:

Если почва песчаная или супесчаная, содержит камни и гравий, то она обладает высоким сопротивлением.
Глинистая почва и различные суглинки лучше подходят.
Самым низким сопротивлением обладают зольные и засоленные почвы.

Поэтому, в первом случае требуется 7-10 электродов, во втором 5-7, а в третьем достаточно 3-5 штук. Высокий уровень залегания грунтовых вод позволяет обойтись минимальным количеством электродов, если же почва сухая и до воды далеко, то стоит увеличить их количество.

Длина электрода также имеет значение. Стандарт безопасности NEC требует, чтобы нижний конец штыря был на глубине минимум 2,4 метра от уровня земли. Для достижения полноценного заземления, лучше будет, если он дойдет до отметки в 3 м.

Верхний край должен отстоять от поверхности минимум на 0,5 метра. Длина штыря рассчитывается в зависимости от ваших пожеланий и возможностей. Сечение не должно быть меньше чем 1,5 см, если это прут или арматура, в случае если это уголок или профиль, то минимальный размер 30 на 30 мм.

Правила и требования к заземлению

Важно правильно расположить электроды в земле. Между ними расстояние не должно быть меньше метра, идеальным считается 1,8 – 2 м

Тогда даже высокое напряжение будет рассеиваться в почве без проблем, работа электродов будет независимой.

Также, стоит грамотно выбрать место для закапывания контура. В случае его срабатывания, вокруг него будет рассеян заряд электрического тока. Поэтому важно выбрать место так, чтобы в радиусе 1-2 м от него не находились люди. Это может быть место в середине клумбы или под альпийской горкой, к которой редко кто близко подходит, предпочитая любоваться с некоторой дистанции. Сила тока будет небольшой и серьезной электротравмы получить невозможно, но здоровье – это не та область, с которой можно шутить.

https://youtube.com/watch?v=1ZfH6TYvZjk

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
гаечные глючи для болтов с гайками М12 или М14;
штыковая и подборная лопаты для рытья и закапывания траншей;
кувалда для вбивания электродов в землю;
перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
Болт М12 (М14) с 2 шайбами и 2-я гайками.
Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

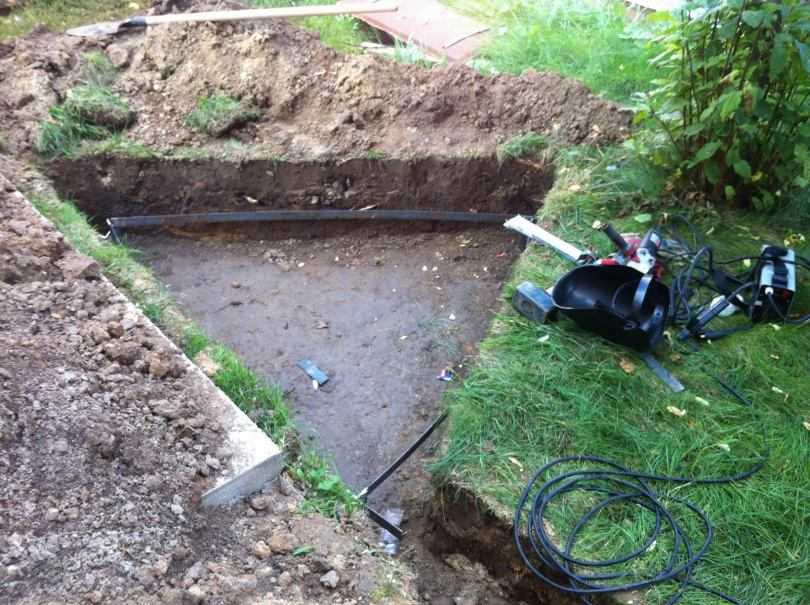

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

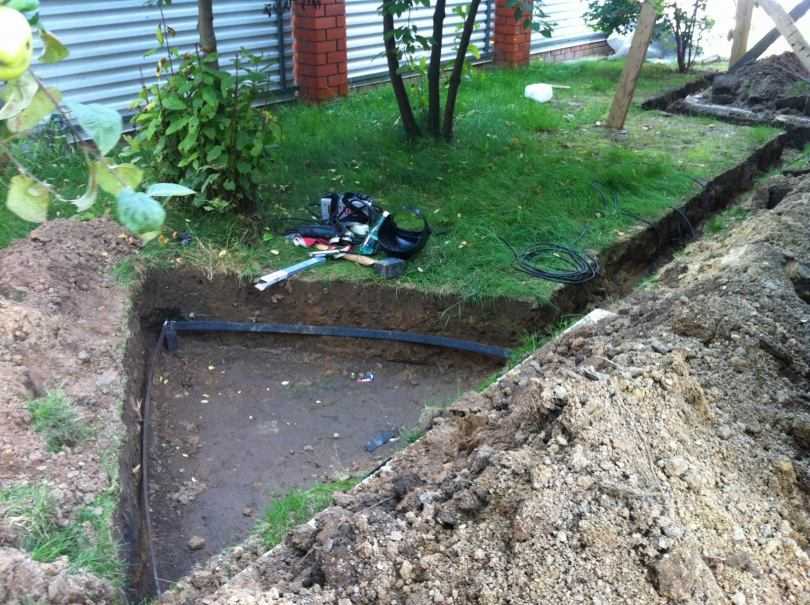

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Выбор системы заземления для частного дома

Можно почитать форум , а также статью «»

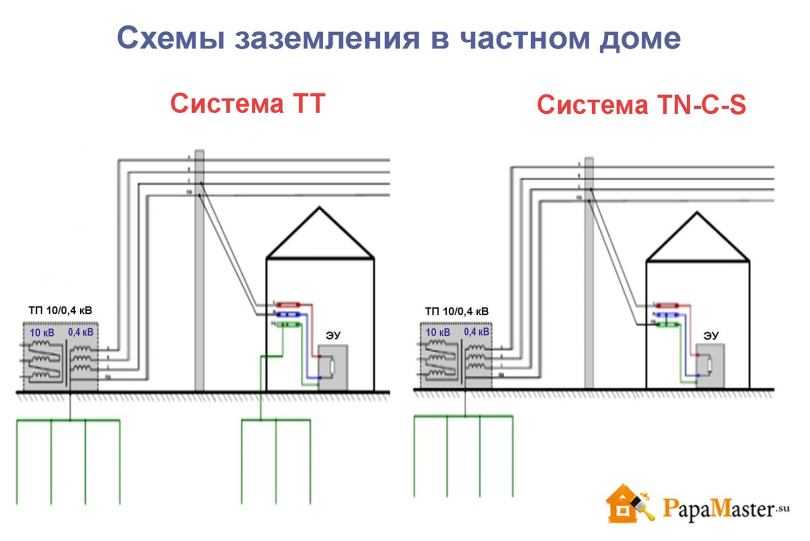

Для современного частного сектора подходят только две системы заземления ТТ и TN-C-S. Практически весь частный сектор запитывается от трансформаторных подстанций с глухозаземлённой нейтралью и четырёхпроводной ЛЭП (три фазы и PEN, объединённый рабочий и защитный ноль или, иначе говоря, объединённый ноль и земля).

Особенности системы заземления TN-C-S

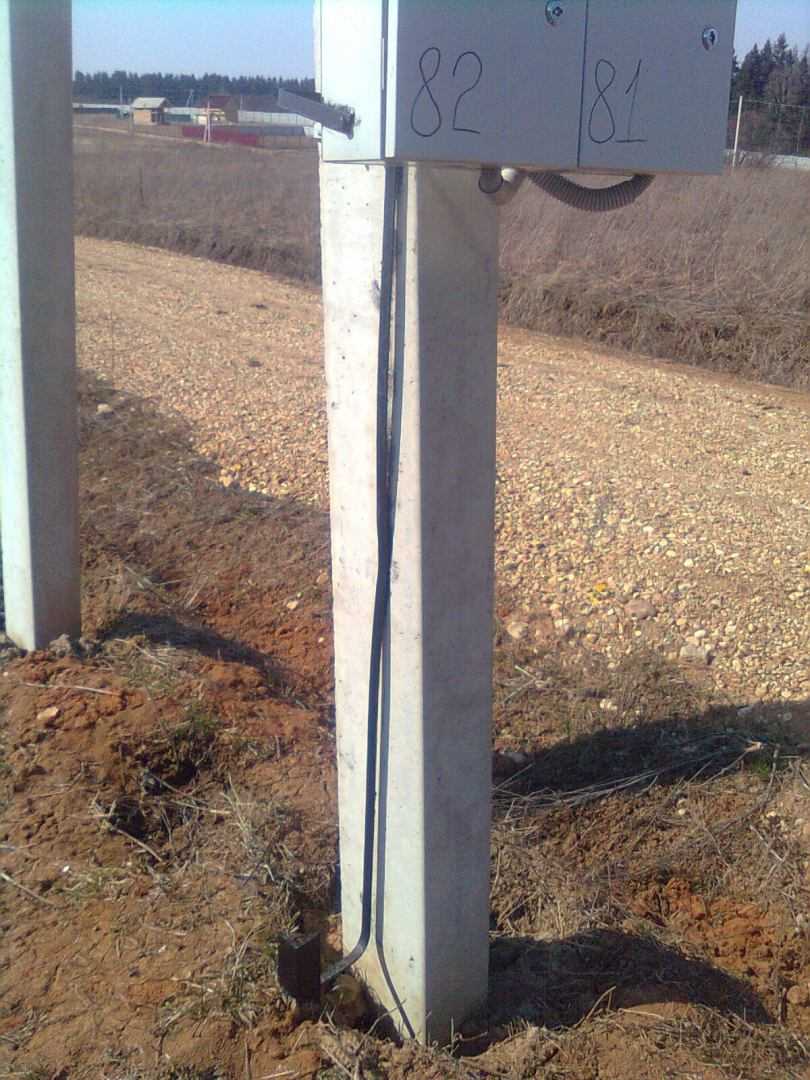

Согласно п. 1.7.61 ПУЭ при применении системы TN рекомендуется выполнять повторное заземление РЕ- и PEN-проводников на вводе в электроустановки зданий, а также в других доступных местах. Т.е. проводник PEN на вводе в дом повторно заземляется и делится на PE и N. После этого используется 5 или 3 проводная проводка.

Коммутация PEN и PE строго запрещена (ПУЭ 7.1.21. Во всех случаях в цепях РЕ и РЕN проводников запрещается иметь коммутирующие контактные и бесконтактные элементы). Точка разделения должна стоять до коммутационного прибора. Запрещается разрывать PE и PEN проводники.

Недостаток системы TN-C-S

при обрыве PEN проводника на корпусах заземлённых электроприборов может оказаться опасное напряжение.

Описание системы TN-C-S — Описание системы TN-C-S
только на современных ЛЭП выполненных проводом СИПрекомендуется выполнять повторное заземление РЕ- и PEN-проводников на вводе в электроустановки зданий,обязательно должны быть выполнены повторные заземления на ЛЭП.

Согласно п. 1.7.135 ПУЭ когда нулевой рабочий и нулевой защитный проводники разделены начиная с какой-либо точки электроустановки, не допускается объединять их за этой точкой по ходу распределения энергии. В месте разделения PEN-проводника на нулевой защитный и нулевой рабочий проводники необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой. PEN-проводник питающей линии должен быть подключен к зажиму или шине нулевого защитного РЕ-проводника.

Для обеспечения высокого уровня безопасности от поражения электрическим током в системе TN-C-S необходимо использовать устройства защитного отключения (УЗО).

Особенности системы заземления ТТ

Описание системы ТТ — Описание системы ТТ
защитный проводник PE заземляется независимо от нулевого рабочего проводника N и запрещена какая-либо связь между ними.

Систему TT рекомендуется применять при неудовлетворительном состоянии питающей воздушной линии электропередач (ВЛ) (старые неизолированные провода ВЛ, отсутствие повторного заземления на опорах).

Замечание

СП 31-106-2002 «ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО ИНЖЕНЕРНЫХ СИСТЕМ ОДНОКВАРТИРНЫХ ЖИЛЫХ ДОМОВ» устанавливает, что электроснабжение жилого дома должно осуществляться от сетей напряжением 380/220 В с системой заземления TN-C-S.

Внутренние цепи должны быть выполнены с раздельными нулевым защитным и нулевым рабочим (нейтральным) проводниками.

Правила монтажа системы ТТ:

Установка УЗО на вводе с уставкой 100-300 мА (пожарное УЗО).
Установка УЗО с уставкой не более 30 мА (желательно 10 мА — на ванную) на все групповые линии (защита по току утечки от прикосновения к токоведущим частям электрооборудования при появлении неисправностей в электропроводке дома).
Нулевой рабочий проводник N не должен соединяться с местным контуром заземления и шиной РЕ.
Для защиты электрических приборов от атмосферных перенапряжений необходимо устанавливать ограничители перенапряжения (ОПН) или ограничители импульсных перенапряжений (ОПС или УЗИП).
Сопротивление контура заземления Rc должно удовлетворять условию ПУЭ (п. 1.7.59):
- при УЗО с уставкой в 30 мА сопротивление контура заземления (заземлителя) — не более 1666 Ом;
- при УЗО с уставкой 100 мА сопротивление контура заземления (заземлителя) — не более 500 Ом.

Для выполнения вышесказанного условия достаточно будет использовать один вертикальный заземлитель в виде уголка или прутка длиной около 2-2,5 метра. Но я рекомендую выполнить контур более тщательно, забив несколько заземлителей (хуже не будет).

Недостатки системы ТТ:

При коротком замыкании фазы на землю на корпусах электроприборов будет опасный потенциал (ток короткого замыкания недостаточен, чтобы сработал автомат защиты, поэтому обязательна установка УЗО — ПУЭ 1.7.59).

Указанный недостаток системы можно нейтрализовать установкой реле контроля напряжения и УЗО (2-х каскадная схема с одним «пожарным» или селективным УЗО на весь дом и несколькими УЗО на всех линиях потребителей).

Виды защитных контуров заземления

Существует несколько типов схем заземления (контуров):

Треугольный;
Линейный,
Прямоугольный;
Овальный.

Треугольный контур заземления наиболее распространенный из-за его максимальной эффективности благодаря максимальной площади рассеивания токов и более легкой установки. Контур представляет собой равнобедренный треугольник.

Перед тем как устанавливать контур, необходимо:

Правильно выбрать место для установки, таким образом, чтобы в момент срабатывания контура в зоне его действия не находились люди. Поэтому, лучше всего выбирать места вдоль забора или глухих местах участка.

Далее выкапываются небольшие траншеи для защитного контура в виде равнобедренного треугольника с таким учетом, чтобы минимальное расстояние между его вершинами не составляло менее 2,5 м. глубиной 70-80 см. и шириной 50-70 см. Такую же траншею прокопать к дому, для связи контура с щитком заземления, установленном в доме.

Затем в вершины этого треугольника забиваются металлические уголки (электроды), на глубину равную длине стороны треугольника и более. Т.е., при стороне треугольника 2,5м., длина электрода д.б. 2,5-5 м.. Плюс, надо учитывать, что выступающая его часть из почвы, д.б. 20 см.

Для удобства забивания электродов, с одного конца уголок заостряется (срезать его стороны под углом 30 градусов), а с другого приварить полочку, чтобы при забивании этот конец менее деформировался.

В качестве материала для соединения контура со щитком в доме, м.б. использована та же металлическая полоса или медный провод, сечением 10 м.м., или алюминиевый провод сечением 16 м.м..

Если вы используете полосу, то она приваривается к одной из вершин треугольника;
Если используется алюминиевый или медный провод, приваривается болт (сечением М6 или более), между двумя шайбами крепится провод и затягивается гайкой. Эта же процедура делается на «домашнем» конце заземления (в случае использования полосы), для соединения со щитком.

Места сварки необходимо тщательно покрасить, чтобы избежать коррозии. От того как сделано заземление, будет зависеть не только его функциональность, но и долговечность.

Как правильно сделать

Подготовка к заземлению в частном доме

Для правильного выполнения монтажа на участке защитного заземления и ввода его в дом стоит подобрать материал и форму заземлителей.

Конструкция изготавливается из стальных или медных металлических элементов:

вертикальных прутьев от 16 мм;
горизонтальных стержней от 10 мм;
стальных изделий толщиной от 4 мм;
стальных труб диаметром от 32 мм.

По форме заземлитель может иметь вид равностороннего треугольника со штырями-вершинами. Второй вариант – линия с 3-мя элементами, расположенными ровно. Третий способ – контур, при котором стержни забиваются с шагом 1 м и соединяются металлосвязями.

Порядок действий

Земельная подготовка к прокладке контура заземления

Монтаж заземления стоит рассмотреть на примере треугольника. Работают по следующей схеме:

Делают разметку в виде треугольников с отступом от начала отмостки до участка монтажа не меньше 150 см.

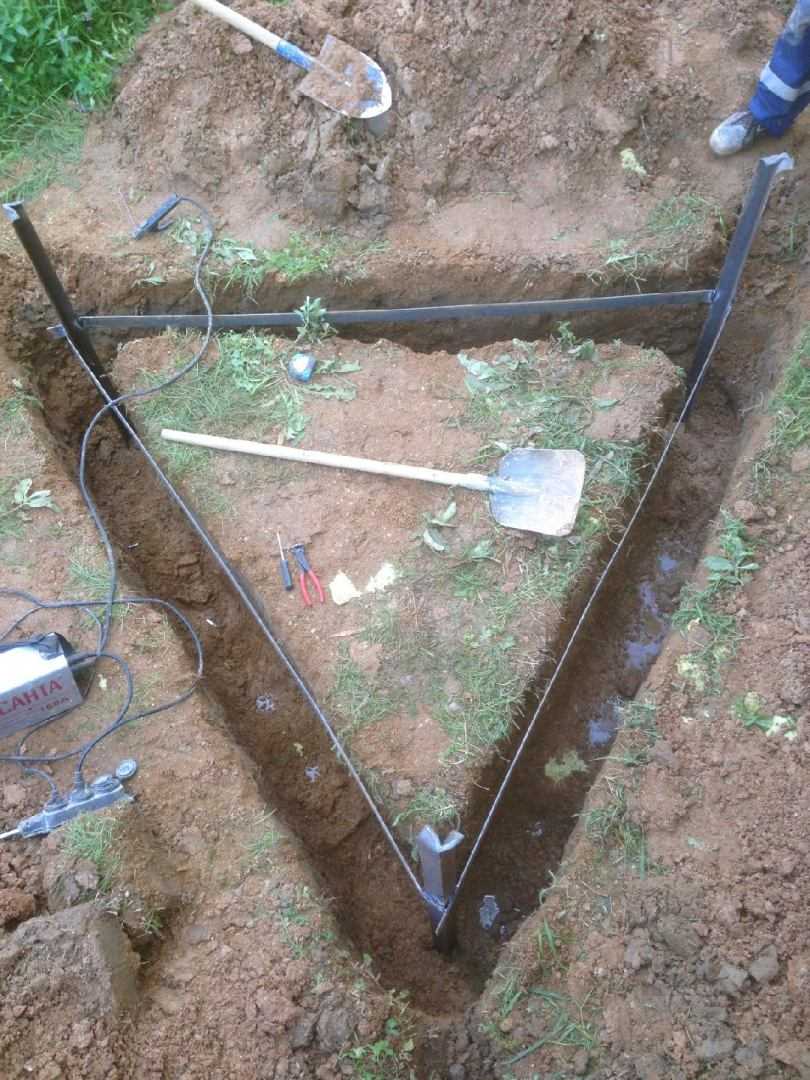

Выкапывают траншеи в виде треугольника. Размер сторон – 300 см, глубина канавок – 70 см, ширина – от 50 до 60 см.
Вершину ближе к строению соединяют траншеей 50 см в глубину.
На кончиках вершин забивают элементы (круглый штырь или угол) длиной 3 м.
Заземлитель опускают ниже уровня почвы на 50-60 см. Над поверхностью дна он возвышается на 10 см.
К видимым участям элементов приваривают металлосвязи – полосы 40х4 мм.
Треугольник подводят к дому при помощи металлических полос или круглых проводников с сечением от 10 до 16 мм2 и сваривают.
Убирают шлак с точек соединения, покрывают конструкцию антикоррозийным средством.
Проверяют сопротивление (должно быть до 4 Ом) и делают засыпку канавок почвой без крупных примесей. Каждый слой утрамбовывают.

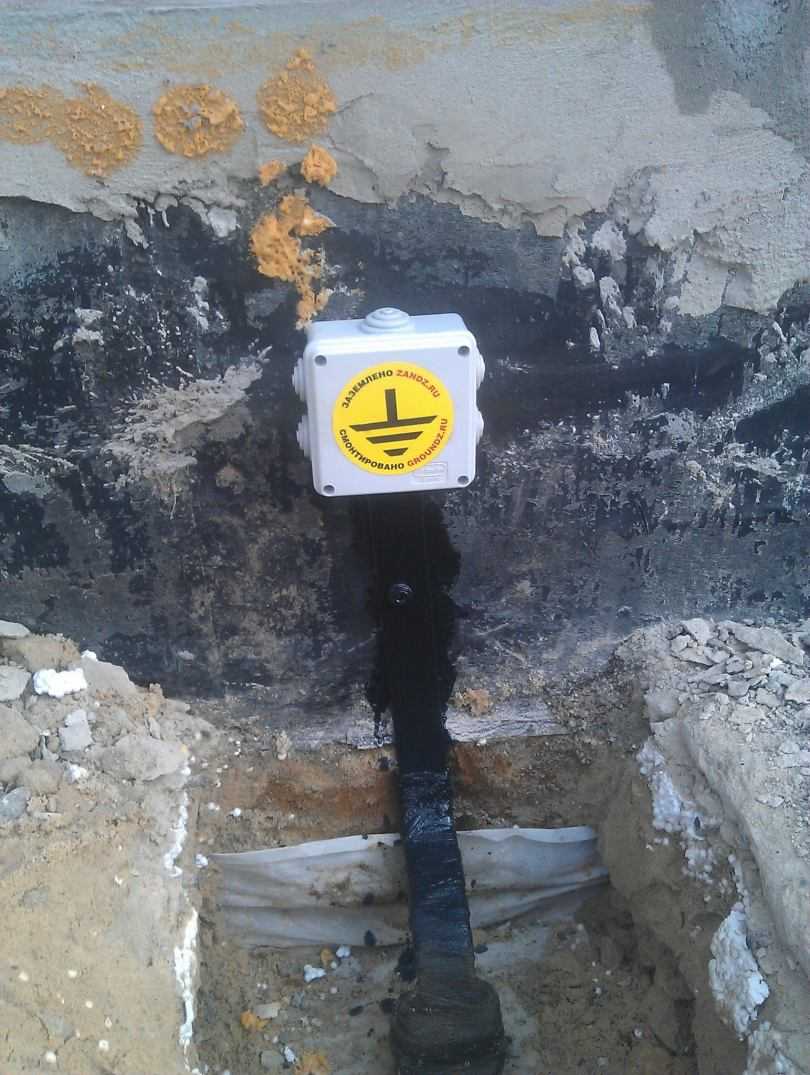

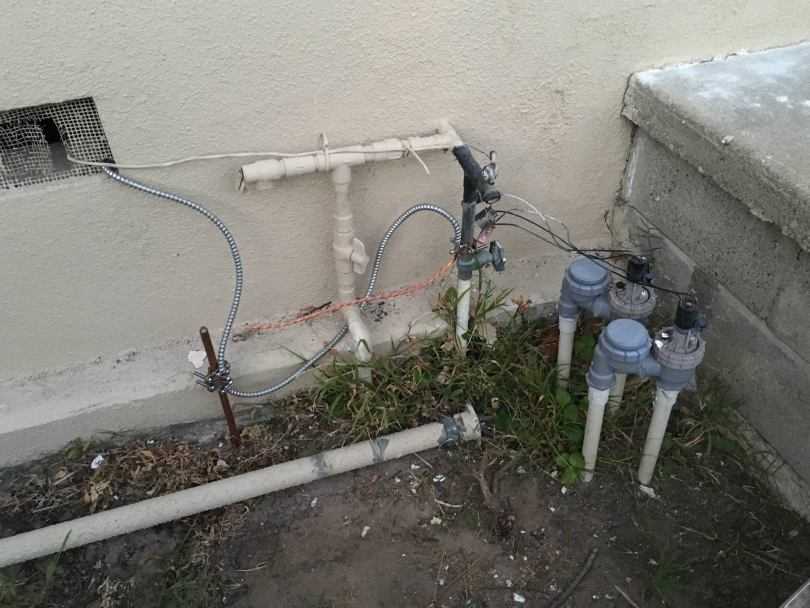

На ввод в дом к полосе приваривают болт с изолированным медным проводником сечением 4 мм2.
Подкидывают заземление в щиток. Подключение осуществляется на специальный узел, покрытый консистентным составом.
Землю подсоединяют на каждую линию, разведенную по дому.

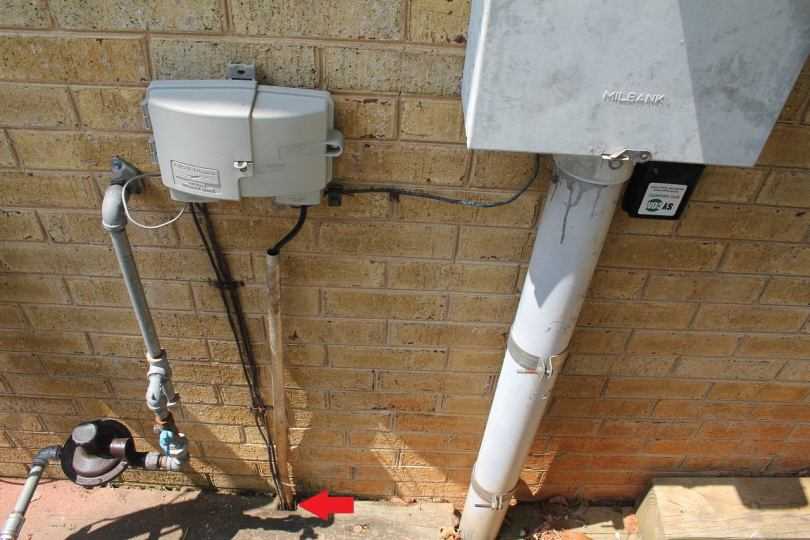

Ввод контура заземления в дом

Для ввода контура в дом стоит использовать стальную полосу 24х4 мм, медную проволоку сечением 10 мм2, алюминиевый провод сечением 16 мм2:

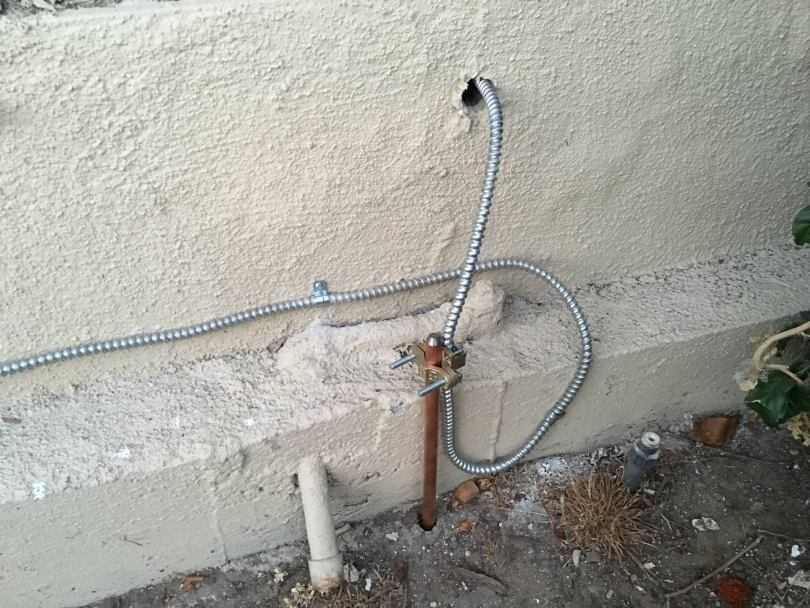

Проводники с изоляцией. На контур следует приварить болт, а на конец проводника – надеть гильзу с круглой бесконтактной площадкой. Далее собрать устройство, накрутив на болт гайку, на нее – шайбу, потом – кабель, шайбу и затянуть все гайкой.
Стальная полоса. В помещение заводится шина или проводник. Чтобы обеспечить аккуратность выполнения, проводят медную шину с небольшими размерами.
Переход с металлической шины к медному проводу. На шину приваривают два болта с удалением на 5-10 см. Вокруг элементов обкручивают проводник, прижимают болты шайбами.

Последний метод удобнее для разводки сквозь стену.

Почему нельзя делать отдельные заземления

Установка отдельных заземлений не обеспечит эффективности эксплуатации бытовой техники. Электрический ток может стать причиной поражения человека. Если в доме 2 и больше розетки с отдельными заземлениями, оборудование может выйти из строя. Причина заключается в зависимости сопротивления контуров от состояния грунта на отдельном участке. Между конструкциями может появится разница потенциалов, что выведет технику из строя или причинит электротравму.

Зачем несколько заземлителей?

Земля является проводником нелинейным. Значит одним заземлителем обойтись не получится. Земельное сопротивление зависимо от приложенного напряжения и размера контактной площади с заземлителем. Поэтому площади одного заземлителя просто не хватит, чтобы обеспечить надежную защиту. А вот уже между двумя заземлителями, которые разнесены на 1 или 2 метра, возникает потенциальная поверхность, и эффективная площадь контакта в разы возрастает.

Правда, слишком далеко разносить заземлители нельзя — потенциальная поверхность попросту разорвется. И в результате в распоряжении пользователя окажутся только 2 отдельных заземлителя.

Важно

Оптимальное расстояние между парой заземлителей в рыхлом грунте равно 1,2 м.

Контроль качества заземления

Нет смысла делать заземление, если вы не будете уверенными в его эффективности. Для полной гарантии рекомендуется вызывать специалистов, они должны составить акт проверки. Ответственность за выполненные работы несет только исполнитель.

В случае самостоятельного изготовления, соответственно, за результаты работ отвечаете лично вы. Обыкновенными бытовыми приборами замерить эффективность заземления невозможно, надо иметь старые мегомметры или современные электронные устройства,технические возможности которых дают возможность замерять такие данные.

Мегомметр

Надо помнить, что грунт не является линейным проводником, это значит, что параметры сопротивления могут значительно отличаться по длине при равных всех остальных условиях. Кроме этого фактора, существенное влияние оказывает скорость окисления поверхности штырей.Со временем окислы увеличиваются по толщине,а это влияет на показатели проводимости, во время расчетов учитываются эти особенности в исходных данных.

Защитное заземление

Заземление делается с большим запасом, что покрывает как риски значительных колебаний нелинейной проводимости, так и ухудшения проводимости тока штырями. Сопротивление токам растекания измеряется по регламентной схеме, в качестве противоположных электродов используются металлические штыри, вбиваемые на расстоянии до 1,5 метров на глубину до одного метра. Для частных домов сопротивление тока не может превышать 4 Ом. Сопротивление шины соединения проводки в доме с металлическими штырями не может превышать 0,1 Ом. Есть методы проверки без приборов, они носят ориентировочный характер и не могут отражаться в официальных протоколах. О способе примерного определения эффективности заземления мы расскажем в этой статье немного ниже.
