Принцип работы мультиметра

Внешнее строение и функции

В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.

Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.

Автоматические мультиметры на шкале имеют только виды измерений

Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.

Строение электронного мультиметра

Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.

Общее устройство мультиметра

Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).

Куда подключать щупы мультиметра

Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.

Гнезда для подключения щупов на мультиметрах могут располагаться снизу

Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.

Положение переключателя

Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.

Положение переключателя диапазонов измерений на мультиметре

Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:

  • V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
  • A с прямой чертой — измерение постоянного тока;
  • A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
  • V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
  • Ω — измерение сопротивлений.

Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.

Измерение постоянного напряжения.

Вначале определяемся с видом измеряемого напряжения (постоянное или переменное) и переводим переключатель в нужный сектор. Для примера возьмем пальчиковую батарейку, постоянное напряжение которой составляет 1,5 Вольта. Выбираем сектор постоянного напряжения, а в нем предел измерения «2V», диапазон измерения которого составляет 0…2 Вольта.

Измерительные щупы должны быть вставлены в гнезда, как показано на нижнем рисунке:

красный щуп принято называть плюсовым, и вставляется он в гнездо, напротив которого изображены значки измеряемых параметров: «VΩmA»;черный щуп называют минусовым или общим и вставляется он в гнездо, напротив которого стоит значок «СОМ». Относительно этого щупа производятся все измерения.

Плюсовым щупом касаемся положительного полюса батарейки, а минусовым — отрицательного. Результат измерения 1,59 Вольта сразу виден на индикаторе мультиметра. Как видите, все очень просто.

Теперь еще нюанс. Если на батарейке щупы поменять местами, то перед единицей появится знак минуса, сигнализирующий, что перепутана полярность подключения мультиметра. Знак минуса бывает очень удобен в процессе наладке электронных схем, когда на плате нужно определить плюсовую или минусовую шины.

Ну а теперь рассмотрим вариант, когда величина напряжения неизвестна. В качестве источника напряжения оставим пальчиковую батарейку.

Допустим, мы не знаем напряжение батарейки, и чтобы не сжечь прибор измерение начинаем с самого максимального предела «600V», что соответствует диапазону измерения 0…600 Вольт. Щупами мультиметра касаемся полюсов батарейки и на индикаторе видим результат измерения, равный «001». Эти цифры говорят о том, что напряжения нет или его величина слишком мала, или выбран слишком большой диапазон измерения.

Опускаемся ниже. Переключатель переводим в положение «200V», что соответствует диапазону 0…200 Вольт, и щупами касаемся полюсов батарейки. На индикаторе появились показания равные «01,5». В принципе этих показаний уже достаточно, чтобы сказать, что напряжение пальчиковой батарейки составляет 1,5 Вольта.

Однако нолик, стоящий впереди, предлагает снизиться еще на предел ниже и точнее измерить напряжение. Снижаемся на предел «20V», что соответствует диапазону 0…20 Вольт, и снова производим измерение. На индикаторе высветились показания «1,58». Теперь можно с точностью сказать, что напряжение пальчиковой батарейки составляет 1,58 Вольта.

Вот таким образом, не зная величину напряжения, находят ее, постепенно снижаясь от высокого предела измерения к низкому.

Также бывают ситуации, когда при измерении в левом углу индикатора высвечивается единица «1». Единица сигнализирует о том, что измеряемое напряжение или ток выше выбранного предела измерения. Например. Если на пределе «2V» измерить напряжение равное 3 Вольта, то на индикаторе появится единица, так как диапазон измерения этого предела всего 0…2 Вольта.

Остался еще один предел «200m» с диапазоном измерения 0…200 mV. Этот предел предназначен для измерения совсем маленьких напряжений (милливольт), с которыми иногда приходится сталкиваться при наладке какой-нибудь радиолюбительской конструкции.

Последовательность операций при измерениях в различных режимах

Конструкции моделей мультиметров могут отличаться местом расположения отдельных органов управления и индикации, но обозначения режимов и пределов измерения наносятся стандартные, одинаковые на всех приборах.


Панель с символами установки режимов мультиметра

Поэтому, зная эти символы, сориентироваться в установке переключателя и щупов в нужное положение не составляет труда.

Измерение постоянного напряжения

В бытовых условиях часто приходится сталкиваться с проверкой источников питания постоянного напряжения — это аккумуляторные батареи на автомобилях, фонарях, часах, детских радиоуправляемых игрушках и других гаджетах. Для этого идеально подходит мультиметр:

  • извлеките батарею из корпуса прибора;
  • исходя из характеристик батарей мы знаем, что в автомобилях должно быть 12 В, в часах батарея на 1,5 В, в детских игрушках бывают батареи с напряжением 4,5 и 9 В. Поэтому в секторе «V—» для измерения постоянного напряжения устанавливаем переключатель режимов на отметку предела 20 В. Для транспортного средства, работающего с бортовым питанием 24 В, устанавливайте больший предел;


Обзначения режимов на мультиметре

  • черный щуп подключается к разъему с обозначением «СОМ», красный вставляется в разъем «VΩmA»;
  • другие концы щупов подключаются к контактам батарей или аккумуляторов (любому источнику постоянного напряжения, на котором производятся измерения). Красный — к «+», черный — к «-».

На жидкокристаллическом дисплее отображаются показания в вольтах, в случае со стрелочными приборами величину напряжения надо смотреть по шкале, которая обозначена символом «U-».

Измерение переменного напряжения

Самый обычный бытовой случай — контроль напряжения в розетке от промышленной сети 220 В.

  • Щупы устанавливаются в том же положении, что и в случае с измерениями постоянного напряжения, черный — в разъем «СОМ», красный — на «VΩmA».
  • Переключатель режимов ставится в сектор «V~» на предел 750 В, при заниженном пределе 200 В прибор может сгореть в сети 220 В.


Когда величина напряжения неизвестна, измерения надо начинать с максимального предела

Когда величина напряжения неизвестна, измерения надо начинать с максимального предела. По мере необходимости снижать пределы для большей точности снимаемых показаний. Эти правила пользования касаются измерений во всех режимах в целях безопасности и точности замеров.

Вставляем щупы в розетку, на дисплее должно отобразиться 220 В, полярность в этом случае не имеет значения. На стрелочном приборе показания снимаются со шкалы с обозначением «V~».

Измерение силы тока

Надо сразу отметить, что редкие модели обладают функциями для измерения переменного тока, основная часть приборов способна измерять только величину постоянного тока в пределах до 10 А, максимум — 20 А. Для измерения переменного тока эффективно используются токоизмерительные клещи, сделанные на базе мультиметров. Эта тема требует отдельного детального рассмотрения.

 Органы управления устанавливаются в следующие положения:

  • переключатель режимов ставится в сектор i- (dca) на предел измерений 10 А;
  • красный провод с щупом — в разъем 10 А, черный во всех режимах измерения остается в положении «СОМ»;
  • щупы для измерения силы тока подключаются в разрыв цепи последовательно нагрузке;
  • при показаниях прибора ниже 2 А для точности измерений уменьшите предел в этих диапазонах;


Как надо измерять силу тока

  • переключатель устанавливается в положение 200 мА или меньше в зависимости от измеряемой величины тока;
  • красный щуп переставляется в разъем «VΩmA».

На дисплее будут отображаться более точные показания при пределах измерений, близких к величине измеряемого параметра.

Меряем сопротивление устройства

Изучая расшифровку обозначений на мультиметре, вы наткнетесь на значок «Ω». Данная шкала используется для измерения сопротивления. Здесь уже не нужно подбирать максимальные параметры – начинать измерение можно с любой позиции. Мы рекомендуем начинать со средних – если показания больше, то переставляйте ручку вперед, если меньше – то назад.

Если вы меряете сопротивление не отдельного элемента, а подключенного к цепи, то обязательно обесточьте ее, иначе прибор выйдет из строя или покажет неверные данные. Это касается любых устройств под напряжением. Если вы ремонтируете пульт от телевизора, то вытаскивайте с него батарейки, если люстру с трансформаторами – то отключайте питание автоматом. В схеме измерения сопротивления не должно быть ничего лишнего – только прибор и само устройство.

Если вы планируете измерять сопротивление в цепи автомобиля (к примеру, проверка стартера или генератора), то обязательно отключайте аккумулятор. Почитайте о том, как пользоваться мультиметром в автомобиле. Учитывайте, что аккумулятор выдает постоянный ток с напряжением в 12 вольт, поэтому подстраивайтесь именно под эти показатели.

Как понять, что вы меряете в неправильном диапазоне? Если при замере на экране высвечивается “Over”, “Ol” или “1”, то это означает, что снять показания не удалось, поэтому переключитесь на шаг выше. Если на экране горит “0”, то нужно наоборот уменьшить значение.

Ничего сложного в измерениях сопротивления нет – вы гарантированно быстро разберетесь с устройством, если изучите инструкцию и запомните несколько основных правил. Всегда начинайте мерить значения с запасом, спускаясь сверху вниз, подключайте прибор правильно и следите за целостностью изоляции щупов, чтобы не устроить короткое замыкание или не получить удар током.

Буквенное обозначение функциональности

Современные мультиметры обладают множеством различных функций.

Для облегчения поиска нужного прибора в каталогах применяют буквенные индексы, являющиеся заглавными буквами английских названий измеряемых физических параметров.

Наиболее распространённые:

T – (temperature), измеряет температуру;

F – (frequency) частотомер (для измерений частоты);

C – (condenser capacity) емкость конденсатора;

L – обозначение индуктивности, принятое в честь физика Эмилия Ленца (Lenz);

R – (resistance), сопротивление.

Таким образом, например, CRL мультиметром, можно измерить емкость, сопротивление, индуктивность.

На корпусе типичного бюджетного мультиметра встречаются такие обозначения:

Для этих целей подойдёт бюджетный мультиметр, как на картинке. Красный щуп вставляют в разъем V,R,mA, чёрный в COM, переключают прибор в режим «прозвонки», обозначенный диодом или звуковым динамиком. После этого замыкают два щупа, проверяя работоспособность — должен прозвучать сигнал.

Допустим, необходимо прозвонить интернет-кабель. Сначала нужно два разъема поставить рядом. Прикасаясь щупами к клеммам, подключенным к проводам одинакового цвета, добиваются появления сигнала. Если сигнала нет – значит, где-то обрыв (нет контакта).

Цифровой дисплей при проверке кабеля показывает сопротивление.

Чтобы проверить качество электричества в розетке, нужно переключиться в режим V~ 750, вставить щупы и понаблюдать за изменяющимся напряжением некоторое время.

Также в данном режиме измерений можно определить фазу. Для этого один щуп заземляют (подключают к корпусу щитка или к заземлению), а другим проверяют провода или клеммы контактов. Появившиеся 220В (или около того) на дисплее будут указывать, что проверяемый провод – фаза.

Часто в паспорте бытовых устройств указывают номинальный ток.

Чтобы измерить ток, протекающий в цепи, мультиметр необходимо включить в ее разрыв.

Для этого выставляют переключатель мультиметра в максимальное значение диапазона А~ (переменный ток, 20 А).

Щупы необходимо подключить в соответствующие разъемы.

Для безопасного подключения оголённых проводников использована лампочка 12В с питанием от трансформатора.

Под сетевым напряжением подобным способом мерить ток нельзя из-за опасности поражения. Но можно соорудить испытательный стенд, безопасно вставляя щупы в одну розетку и подключая нагрузку к другой.

Проверять резисторы или другие радиоэлектронные нужно в режиме омметра, переключая соответствующие диапазоны таким же образом, как делалась прозвонка.

Измеряя килоомы и мегаомы, необходимо избегать касания пальцами выводов деталей – человеческое тело обладает сопротивлением, которое будет влиять на точность измерений.

Так нельзя!

Данные источники тока имеют свойство восстанавливать напряжение, благодаря химическим процессам, происходящим внутри, но при выполнении работы у подсевшего аккумулятора напряжение падает. Но можно сделать измерение силы тока, протекающего в подключенной к клеммам аккумулятора нагрузке, подобрав соответствующее сопротивление нагрузки, и потом перейти и переключиться в режим напряжения, таким способом вычисляя выдаваемую мощность источника питания.

Наблюдая за динамикой падения напряжения, можно судить о том, насколько аккумулятор разряжен. Чтобы объяснить, как проверить конденсатор мультиметром, нужно понимать свойство активного емкостного сопротивления, уменьшающегося по мере увеличения емкости при переменном токе.

У цифровых мультиметров есть внутренняя электронная защита, предотвращающая неправильное использование прибора, а также встроенный плавкий предохранитель.

Автоматическое выключение питания способствует экономному расходованию заряда батареи.

Разновидности электрических пробников напряжения

Электрические пробники напряжения призваны проверять целостность электроцепи. От них будет зависеть работа любого элетрического прибора. Каждый многофункциональный тестер обладает целой схемой с отдельным питанием активной сети, который призван осуществлять прозвон даже обесточенных электрических цепей.

Бывает пробник пассивным, активным, многофункциональным, универсальным и самодельным. Пассивный тестер оснащен одним полюсом фазы и выполняет только одну задачу. Он показывает, есть или нет напряжения в электроцепи. Профессиональные электрики его не используют из-за того, что у него ограниченный функционал, а для домашнего использования он подходит.

Активный индикатор считается чувствительным детектором напряжения, состоящим из светодиода, реагирующего на все электромагнитное поле проводника. Спектр его использования больше. К примеру, он помогает отыскать место обрыва проводки дома. Также он позволяет прозванивать провода, и определять исправность их работы.

Активный прибор

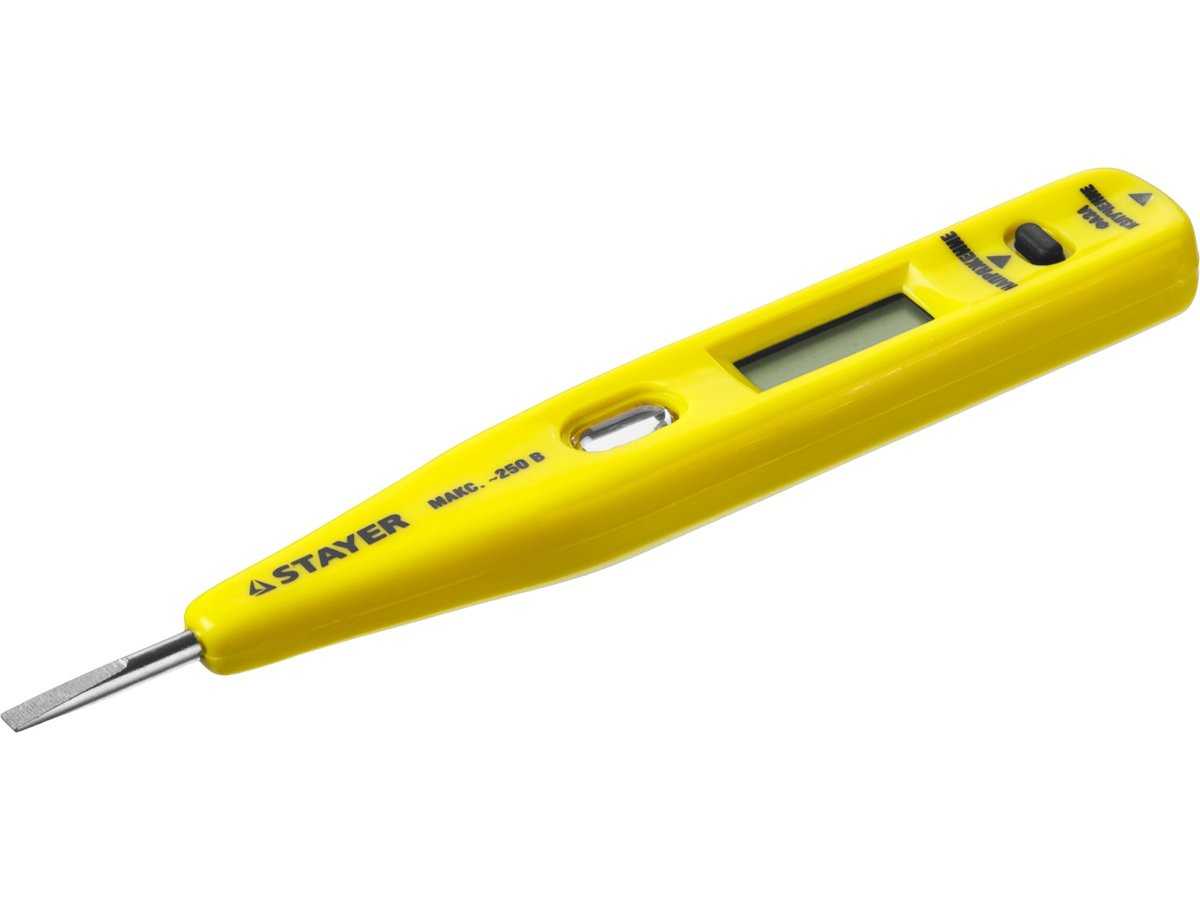

Многофункциональный тестер — улучшенный вариант активного индикатора. Отличие лишь в том, что в этом имеется переключатель, регулирующий чувствительность устройств. Он работает как в контактном, так и бесконтактном режиме. Дополняется такой тестер дисплейным управлением и зуммером. В отличие от мультиметров, имеет только один щуп.

Многофункциональный прибор

Универсальный аппарат — распространенный функциональный и удобный тестер, который может как определять фазу с нулевой сетью, так и прозванивать проводку для определения напряжения. Кроме того, он обладает звуковой и визуальной индикацией.

Универсальный прибор

Самодельный контрольный аппарат — это пробник, который имеет обычную 220 вольтовую лампочку, вкрученную в патрон с проводами в виде щупов.

Обратите внимание! Отличается от других пробников тем, что по яркости свечения лампы можно узнать оптимальное напряжение или нет. Кроме того, с таким агрегатом можно осуществлять проверку всех трех фаз

Прозвонка

Что значит, прозвонить мультиметром? Этот термин появился еще во времена пользования стрелочными тестерами, когда необходимо было проверить на сопротивление электрическую цепь. Для того чтобы выставить на ноль шкалу прибора, а также убедиться, что щупы находятся в исправном состоянии, их соединяли между собой.  При этом переключатель устанавливался в сектор, на котором был нарисован колокольчик. Если все было в порядке, то раздавался звонок.

Поэтому, когда задается вопрос, как прозванивать цепь, или как прозвонить провод мультиметром, то необходимо понимать, что это всего лишь аналогия.

Все, что было описано выше, на самом деле несколько простых операций. Но они помогают начинающим электрикам сориентироваться в проблемах электрических цепей. Именно они в начале своей работы начинают задаваться вопросом, как лучше пользоваться тестером мультиметром. Все ответы в этой статье.

Как пользоваться мультиметром: советы

http-equiv=»Content-Type» content=»text/html;charset=UTF-8″>ass=»align-left»>Тестер — это максимально полезная вещь даже для домашнего мастера. Чтобы определить работоспособность детали, вам не придется вызывать мастера и переплачивать, просто возьмите мультиметр. Давайте выясним, как применять его в разных случаях:

Такой способ отлично подходит для измерения напряжения в розетке либо проверки батареек.

Как пользоваться тестером напряжения? Для этого подключение щупов не меняйте, а переключатель поверните в позицию V-. Теперь выберите примерное значение измерений. Лучше сразу поставьте большое, а затем снижайте.

Щупы параллельно подведите к контактам. При неправильной подводке мультиметр цифровой отобразит на экране знак минус. Это значит, вам нужно поменять щупы местами.

Фото: YouTube.com/Сергей Сощенко: UGC

Когда на дисплее появилось значение 008, к примеру, тогда напряжение батареек значительно ниже, чем установленный порог в мультиметре. Понижайте диапазон до тех пор, пока не появится 8,9. Это нормальное значение, которое показывает напряжение в 9 вольт. А если на дисплее появилась единица, тогда диапазон, наоборот, нужно повышать.

Для этой процедуры щупы не переставляйте. Как правильно пользоваться мультиметром дальше? Поворотник установите в позицию V~.

На примере рассмотрим обычную розетку 220 вольт. Полярность подключения значения не имеет, а вот диапазон измерения установите на максимум. Вставьте щупы в розетку и смотрите на дисплей. В норме результат должен составить от 180 до 240 вольт.

Фото: YouTube.com/MasteR: UGC

Измерение сопротивления.

Этот способ поможет определить работоспособность техники и ее деталей. Прежде всего отключите измеряемый прибор от сети, иначе значение будет неточным. Переключатель поверните в позицию Ω.

Правильное пользование мультиметром включает подсоединение щупов к контактам. Если на табло показалась единица, OL или OVER, значит, случилась перегрузка и нужно установить больший диапазон. Но если на дисплее вы увидели ноль, тогда необходимо снизить диапазон.

Фото: YouTube.com/Сергей Сощенко: UGC

Замер силы тока.

Сразу скажем, что мультиметр лучше не использовать для измерения диапазонов свыше 10 А, иначе тестер может выйти из строя

Кроме того, важно придерживаться последовательности подключения

Как пользоваться тестером? Красный щуп подключите в гнездо mA или 10 ADC, а черный — COM. Переключатель поверните в позицию А- и подсоедините щупы в разрыв цепи, как показано на фото. Параллельное соединение запрещено, поскольку может вывести тестер из строя.

Фото: YouTube.com/Сергей Сощенко: UGC

Проверка радиодеталей.

На примере рассмотрим диод. Вам нужно определить, насколько деталь рабочая.

Как пользоваться устройством? Черный щуп подключите в отверстие COM, а красный — V/Ω. Далее черный щуп подведите к минусовому контакту диода, а красный — к плюсовому.

В исправном состоянии диод покажет цифровые показатели. Если же деталь сгорела, тогда на дисплее высветится единица, а если пробита — значения меньше единицы.

Фото: YouTube.com/Сергей Гаврилов: UGC

Прозвонка.

Здесь на сопротивление проверяется электрическая цепь. Если у вас есть мультиметр, инструкция поможет разобраться с правильным использование тестера.

Чтобы узнать, нет ли в проводе обрыва цепи, выберите отделение с колокольчиком. Замкните щупы вместе. Если слышен писк — мультиметр находится в рабочем состоянии. Теперь подведите щупы к концам провода. Издается писк? Провод целый. Если ничего не слышно, значит, есть обрыв и провод неисправен.

Фото: YouTube.com/Tonurwator: UGC

Придерживаясь нехитрых правил, вы сможете легко проверить детали и технику на работоспособность. Удачи!

2020-09-05

2020-09-05

2020-09-05

2020-09-05

2020-09-05

02:03

2020-09-05

2020-09-05

2020-09-05

2020-09-05

Измерения тока

Теоретическая часть закончилась, теперь перейдем к практической. Рассмотрим, как пользоваться тестером электрическим и проводить им измерения.

Чтобы измерить сопротивление, нужно переключатель прибора перевести в положение Ω. Практически во всех мультиметрах измерение разбито на следующие диапазоны:

  • 200 Ом;
  • 2000 Ом;
  • 20 кОм;
  • 200 кОм;
  • 2 МОм.

Замеры сопротивления в основном применяют для поиска обрыва в электрической цепи. Можно проверить работоспособность большинства бытовых электроприборов, таких как лампочка, утюг, электрический чайник и других. Протестировать работу большинства выключателей и розеток.

При проведении измерения на экране устройства отображается сопротивление цепи. Если сопротивление равно единице, это означает, что превышено максимальное значение в измеряемом диапазоне и нужно перейти на более высокий. Если же на самом максимальном диапазоне прибор показывает единицу, это означает, что в цепи присутствует обрыв.

Также имеется диапазон, который обозначают в виде диода или зуммера. Этот диапазон используют для прозвонки контакта. Когда контакт нормальный, то загорается светодиод на корпусе мультиметра или слышен звуковой сигнал. Если же контакта нет, то и мультиметр не подает никаких сигналов.

При измерении напряжения нужно придерживаться нескольких правил. Нужно идти от обратного, то есть измерения нужно начинать с самого верхнего диапазона. Когда прибор показывает величину меньше высшей границы предыдущего диапазона, следует переключиться на меньший диапазон. Так можно добиться более точных измерений с наименьшей погрешностью.

Соблюдение полярности при замерах переменного напряжения необязательно. При проведении замеров нельзя браться руками за металлическую часть щупа. Работать нужно предельно аккуратно, чтобы не вызвать короткого замыкания.

Чтобы произвести замеры постоянного напряжения, центральный переключатель тестера нужно перевести в положение V =. Измерения нужно проводить, придерживаясь такой же стратегии, как и с измерениями переменного напряжения. То есть начинать стоит с самого верхнего диапазона, постепенно снижаясь на нижний. Если делать иначе, есть большая уверенность того, что тестер выйдет из строя.

Сила тока измеряется при ремонте электронной техники. В домашних условиях такие измерения могут понадобиться, например, чтобы проконтролировать заряд аккумулятора электронного устройства. Если на зарядном устройстве отсутствует устройство для измерения силы тока или это устройство сломано, в этом случае можно воспользоваться мультиамперметром или мультиметром.

Практически во всех мультиметрах измерение сопротивления разбито на следующие диапазоны:

  • 200 мА (микроампер);
  • 2000 мА (микроампер);
  • 20 mA (миллиампер);
  • 200 mA (миллиампер).

Чтобы производить измерения в данных диапазонах, нужно использовать вышеописанное подключение щупов к прибору, то есть черный провод подключается к разъему со значком СОМ, а красный провод подключается к разъему со значком V Ω mA.

Если же имеется необходимость измерения больших токов в диапазоне от 200 мА до 10 А, тогда красный провод нужно переключить из разъема V Ω mA, в разъем 10A. Черный провод остается на своем месте в разъеме СОМ. Если красный провод не переключить в другое гнездо, то мультиметр может сгореть.

При измерении силы тока так же, как и при измерении напряжения, действует то же самое правило — начинать нужно с самого верхнего диапазона, постепенно спускаясь на более низкий. Если делать иначе, есть большая вероятность того, что тестер выйдет из строя.

Чтобы не испортить прибор, важно придерживаться следующей инструкции. Когда измеряем силу тока, то тестер подключаем последовательно в цепь

Если же измеряем напряжение или сопротивление, то тестер подключаем параллельно.

Важно! Не пытайтесь измерить силу тока в розетке электросети, это невозможно, и ваш прибор гарантированно выйдет из строя. Во избежание поломки устройства перед началом проведения измерений убедитесь, что центральный переключатель прибора установлен в требуемом секторе и в заданном диапазоне измерений

Во избежание поломки устройства перед началом проведения измерений убедитесь, что центральный переключатель прибора установлен в требуемом секторе и в заданном диапазоне измерений.

Что такое мультиметр и для чего он нужен

Прежде чем изучить правила пользования прибором, давайте разберемся, для чего он предназначен. Мультиметр — это измерительный тестер, комбинирующий сразу несколько функций. С его помощью вы сможете измерить:

  • силу переменного тока;
  • сопротивление цепи;
  • температуру;
  • индуктивность;
  • емкость;
  • частоту.

Принцип работы мультиметра прост, и воспользоваться его ресурсами может даже новичок. Самый простой тестер, который встречается в продаже, — цифровой. Значения сразу отображаются на дисплее в виде цифр. Старые аналоговые мультиметры оснащены стрелочной шкалой и почти не используются. Подобные приборы не столь точны, а их шкала имеет высокую долю ошибки.

Простая работа с мультиметром обусловлена его конструкцией, которая практически не отличается в зависимости от производителя. На лицевой панели расположен дисплей, ниже — механический переключатель и разъемы для щупов. Если рассматривать более навороченные модели, тогда вы найдете там кнопки для записи показателей или включения подсветки.

Фото: pixabay.com: UGC

Так устроен мультиметр. Как пользоваться прибором? Прежде всего изучите значения на панели. Итак:

  • OFF — тестер отключен;
  • Ω — сопротивление;
  • ACV (V~) — переменное напряжение;
  • DCV (V-) — постоянное напряжение;
  • DCA (А-) — постоянный ток.

Как работает мультиметр? Щупы нужно подсоединить к контактам измеряемого прибора, после чего на табло высветится результат

Для этого важно правильно подключить щупы. Запомните, что:

  1. Черный щуп подсоединяется к разъему COM.
  2. Красный, в зависимости от ситуации, переключается в отверстие VΩmA для измерения тока в пределах нормы. А если ток выше 200 мА, тогда провод необходимо переключить в позицию 10 ADC.

Фото: pixabay.com: UGC

Использование мультиметра поможет определить работоспособность техники или отдельной ее детали. К примеру, с помощью прибора можно выяснить, работает ли ТЭН в стиральной машине или его следует заменить. Либо определить силу напряжения в розетке, проверить конденсатор и транзистор.
