Практическая инструкция: 7 секретов использования обычной рулетки

Особенности ремонта

Есть несколько причин, почему сантиметр не скручивается обратно самостоятельно:

  • лента оторвалась от пружины;
  • лопнула пружина;
  • пружина соскочила со штырька, к которому крепилась;
  • лента переломилась, образовался излом.

Чтобы определить причину поломки, нужно разобрать корпус рулетки, сделать это довольно просто.

  1. Снять боковую сторону, выкрутив держащие ее болтики, которых бывает от одного до четырех штук.
  2. Вынуть блокиратор обратного хода.
  3. Вытянуть на всю длину сантиметровую ленту. Если лента не отсоединилась от пружины, то аккуратно снять ее с зацепа.
  4. Открыть катушку, в которой располагается скрученная пружина возвратного механизма.

Если лента отсоединилась от пружины, то чтобы отремонтировать рулетку, необходимо:

  1. зацепить ленту обратно, если просто соскочила;
  2. вырезать новый язычок для зацепа, если старый сломался;
  3. пробить новое отверстие в ленте, если порвалось прежнее.

Если пружинка соскочила с места крепления, это будет видно сразу при открытии катушки. Для возобновления работы сматывающего механизма нужно вернуть усик на место. Если усик отломлен, то нужно вырезать другой такой же формы. Для этого необходимо вынуть спиральную пружину из катушки, следя, чтобы она не сорвалась и не повредила руки. Из-за разной жесткости пружины усик можно сделать с помощью пассатижей, также понадобится нагреть пружину перед обработкой, иначе холодный металл сломается. Вырезав новый усик, аккуратно верните пружину на старое место, внимательно следя, чтобы не было переломов и загибов.

Когда сломалась пружина, то отремонтировать рулетку можно, если разрыв произошел недалеко от места крепления. Сматывающая пружина станет короче и метровая лента не будет до конца уходить в корпус, но на рабочие функции это не повлияет, и рулетка послужит еще какое-то время.

Метр не закручивается самостоятельно в случае, если лента имеет загибы, покрылась ржавчиной или грязью. Реанимировать измерительную рулетку при наличии заломов или ржавчины на метровой ленте практически невозможно, проще купить новую. Но в случае загрязнения ленту можно аккуратно очистить от пыли и грязи, после чего вернуть на место, избегая перегибов.

Выяснив и ликвидировав причину отказа механизма, рулетку нужно собрать обратно.

  1. Пружину сматывающего механизма подровнять, чтобы нигде не выступала над поверхностью.
  2. Очищенную измерительную ленту закрепить на пружину таким образом, чтобы шкала находилась на внутренней стороне рулона. Это необходимо для предохранения делений от истирания.
  3. Смотать ленту на катушку.
  4. Вставить катушку с лентой в корпус.
  5. Поставить на место фиксатор и боковую часть корпуса.
  6. Закрутить обратно болтики.

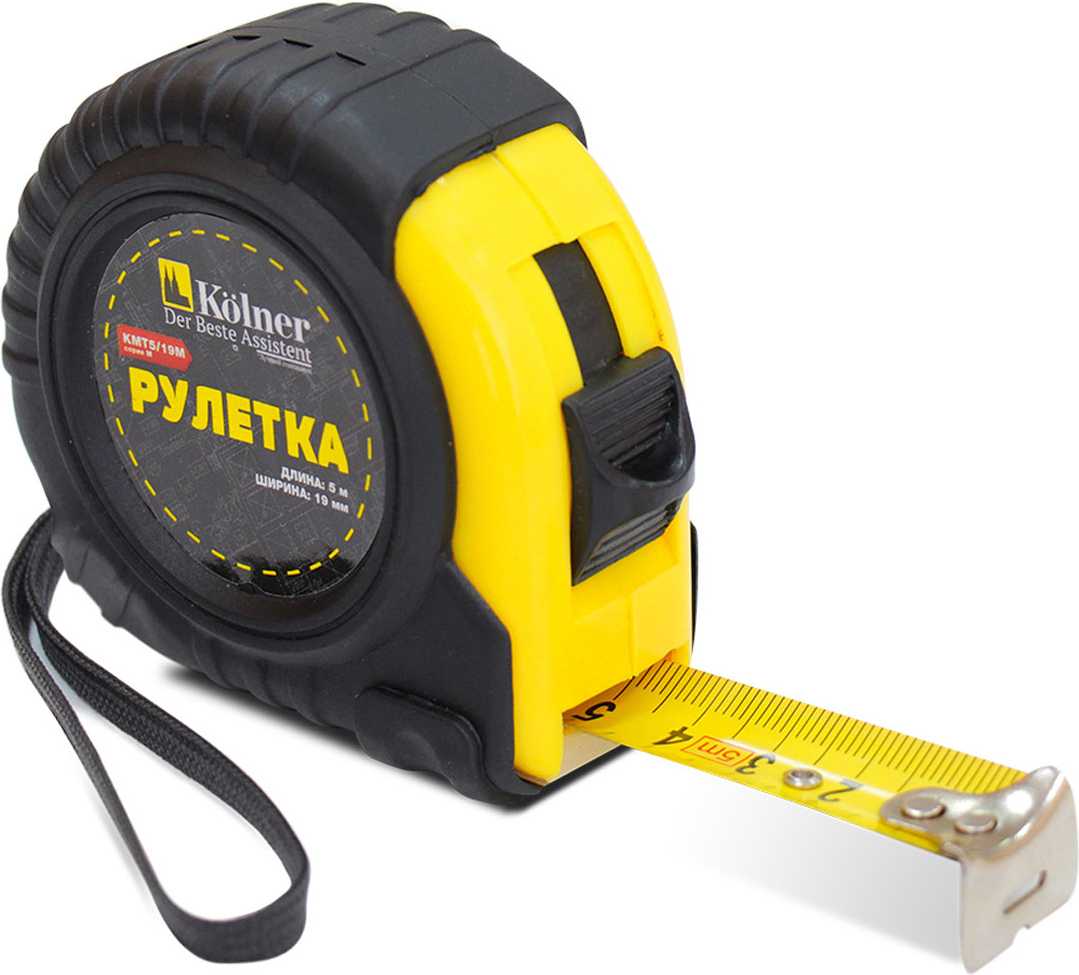

Рулетка строительная – в наше время доступный, простой и понятный измерительный прибор, который есть в каждом доме. Подготовить ровные полосы обоев, повесить картину или шкафчик, поменять мебель, купить новые шторы – все нужно отмерять.

Измерительный инструмент и тайны, скрывающиеся в его конструкции

Многие мастера продолжительное время пользуются рулетками, и не знают всех секретов этого инструмента. Чтобы повысить качество и удобство проводимых манипуляций, рассмотрим основные конструктивные элементы, имеющие двойное предназначение.

  1. Зацеп — на конце металлического полотна имеется стальной наконечник, который ограничивает возможность сматывания ленты. Крепится наконечник к полотну при помощи нескольких заклепок, посредством которых обеспечивается подвижное соединение. Зацеп служит не только в качестве ограничителя, но еще и как крючок, посредством которого фиксируется край ленты к детали, предоставляя возможность проводить измерение габаритных предметов или объектов самостоятельно. Что касаемо люфта зацепа, из-за которого многие думают, что рулетка бракованная, то он предназначен специально для повышения точности измерений. Как это достигается? При зацеплении ленты за выступ детали происходит ее оттягивание. В итоге замер производится с нулевой отметки, без учета толщины зацепа. Если необходимо измерить не наружную поверхность, а внутреннюю (например, оконного или дверного проема), то зацеп за счет люфта утапливается в полотно, что также позволяет произвести измерение с нулевой отметки. Наконечник может быть намагниченным, что также упрощает эксплуатацию прибора при работе с металлическими заготовками
  2. Вырез на зацепе. Специальный вырез на металлической пластине предназначен для того, чтобы осуществить фиксацию полотна за шляпку гвоздя или самореза. Однако этот вырез можно использовать для вырисовывания окружностей разных размеров. Принцип применения выреза основывается на том, что первоначально следует вкрутить шуруп в центр будущего круга. По шляпке винта будет перемещаться зацеп с вырезом по кругу. После этого определяемся с диаметром будущего круга, и выдвигаем ленту на соответствующее расстояние с последующей фиксацией при помощи кнопки. В специальное крепление вставляется карандаш (если крепления нет, то карандаш можно зафиксировать при помощи скотча или изоленты, а можно использовать часть циркуля), и осуществляется черчение окружности. Заменить рулетка полноценный циркуль не способна, но когда необходимо получить окружность большого диаметра, то сделать это вполне возможно этим прибором
  3. Указание длины корпуса прибора. При осмотре нескольких моделей рулеток можно увидеть, что на одних приборах указывается только общая длина ленты. На других моделях встречаются дополнительные обозначения, представленные цифровым значением в миллиметрах (с дополнительными стрелками в обе стороны). Такое обозначение означает возможность ориентирования не только на общую длину ленты, но еще и на расстояние корпуса. Удобство такого обозначения на корпусе проявляется вследствие исключения необходимости изгибания ленты для снятия показаний. При изгибе ленты происходит ускоренный ее износ, поэтому наличие обозначения длины корпуса является большим преимуществом, способным увеличить эксплуатационный ресурс инструмента
  4. Зубья на зацепе. Кроме выступа в начале измерительного полотна, металлическая пластина имеет два зубца (если их нет, то можно сделать самостоятельно при помощи треугольного надфиля). Мало кто задумывается о том, для чего же они предназначены. Их назначение достаточно простое, и очень удобное. При помощи зубьев осуществляется нанесение царапин или отметок, что особенно удобно, когда осуществляется измерение большого расстояния короткой рулеткой
  5. Разделение заготовки на части — очень часто после измерения рулеткой возникает необходимость разделить деталь на две или более частей. Многие делают это путем деления полученного значения на 2, или сколько нужно получить равных частей. Однако рулетка упрощает реализацию данной процедуры. Для этого необходимо расположить ленту так, чтобы она заканчивалась целым числом, то есть, если длина заготовки составляет 18 см, тогда нужно расположить ленту по диагонали, чтобы к краю прилегала отметка 20 см. После этого на значении 10 см делается отметка, позволяющая разделить заготовку пополам

Наличие встроенного фонарика позволяет осуществлять измерения в темное время суток или при слабом освещении, повышая тем самым точность измерений. Фонарик или подсветка освещает ленту, поэтому мастеру остается только записать показания.

Это интересно! В конструкции рулеток могут применяться встроенные дисплеи, отображающие длину выдвинутого полотна из корпуса инструмента. Такие инструменты не только повышают точность измерений, но еще и очень удобны в применении, так как исключается необходимость считывания показаний.

рулетка Фотографии, картинки, изображения и сток-фотография без роялти

Вектор

Похожие изображения

Добавить в Лайкбокс

#25603107 — Casino complete table with roulette and chips, 3d render

Похожие изображения

Добавить в Лайкбокс

#11326986 — image with a casino roulette wheel with the ball on number 0

Похожие изображения

Добавить в Лайкбокс

Вектор

Похожие изображения

Добавить в Лайкбокс

Вектор

Добавить в Лайкбокс

#37601287 — 3d white people. 3D Casino roulette. Isolated white background.

Похожие изображения

Добавить в Лайкбокс

Вектор

Похожие изображения

Добавить в Лайкбокс

#16255332 — Classic casino roulette wheel with sector zero and white ball

Похожие изображения

Добавить в Лайкбокс

#27545626 — Roulette table close up view. Blue felt.

Похожие изображения

Добавить в Лайкбокс

#60454670 — Casino Roulette Games Concept 3D Render Illustration. Vegas Gambling…

Похожие изображения

Добавить в Лайкбокс

Вектор

Похожие изображения

Подвижный зацеп на рулетке

Подвижный зацеп сегодня встречается почти на каждой рулетке. И эта штука вовсе не для того, чтобы удобно спину почесать
Новички вообще нередко думают, что это какой-то брак. Какая в итоге будет точность, если один из ключевых элементов болтается и не закреплен надежно? Некоторые даже умудряются его заклепать сразу же после покупки.

Оказывается, что подвижный зацеп это необходимость, без которой вообще не возможна нормальная работа.
Объясняется это тем, что измерения рулеткой можно производить двумя способами:

  • от предмета
  • с захватом этого предмета

Когда вы измеряете расстояние от предмета, зацеп выполняет роль нулевой точки. При измерении с захватом предмета, зацеп выдвигается на свою толщину. Тем самым нулевая отметка снова совпадает с краем предмета.

Точность измерения при этом как раз таки не страдает, а наоборот соблюдается.

Поэтому не стоит сматывать строительную рулетку с эффектным щелчком в конце, тем самым вы только сократите срок ее службы.

Еще во многих моделях лента рулетки в самом начале на расстоянии 2,5см имеет отверстие. Сделано оно не просто так, а опять же чтобы облегчить вашу работу в одиночку.
Когда не за что закрепиться зацепом или неудобно им пользоваться из-за косой поверхности, простым шилом или гвоздиком через отверстие намертво закрепляете ленту и растягиваете ее на любую длину.

Воспользовавшись таким отверстием в рулетке вам не придется применять подобные захваты как на фото ниже. А всю работу по разметке можно легко проделывать без напарника.

Как выбирать рулетку?

При выборе рулетки для домашнего пользования нужно учитывать необходимую длину измерительной ленты и место проведения работ. Для работы в закрытом помещении можно выбирать не самый дорогой вариант, можно даже китайского производства

Если рулетка нужна для частых замеров и не только в квартире, следует обратить внимание на материал ленты и корпуса. Материал должен быть прочным и ударостойким

Выбирать инструменты нужно от известных фирм-изготовителей. Практики рекомендуют рулетки KRAFTOOL EXPERT «GRAND-NYLON».

Измерительная лента этих устройств изготовлена из высокоуглеродистой стали с нейлоновым покрытием. Она имеет повышенную стойкость к изгибу и истиранию, благодаря чему значительно увеличивается срок службы. Встроенный магнит фиксирует ленту на металлических поверхностях. Корпус рулетки выполнен из особо прочного пластика. Утолщенная лента обеспечивает значительный «вылет» без изломов. При этом рулетка не слишком дорогая, а учитывая долговечность измерительных инструментов, имеет смысл один раз потратиться и приобрести вещь, которая будет служить много лет.

Комментарии

Основная проблема всех рулеток до 10$ — цифры рано или поздно стираются. А это к сожалению 3D печатью не исправишь

да, но к меня в рулетке политех с цифрами всё хорошо, ей несколько лет. Стоила долларов 5. По стиранию классный тест был у Папы Карло на ютубе. Только пару рулеток из всех были действительно круты по истиранию, остальные плюс минус одинаково

Вопрос в том, сколько раз ей меряли за эти 5лет и что ей меряли. Я вот в доме этой зимой печь ложить начал -то ещё до конца далеко а почти все цифры и деления уже стёрлись. А так если один раз в году при переклейке обоев померить, да ещё может пару раз дверной проём багажника авто и входных дверей в доме — то да, 5лет будет держать.

Основная проблема вообще всех рулеток — быстрее умирает механизм рулеток.

Кроме того, что у некоторых рулеток стираются цифры, больше ничего не понял.

Бред. Прежде чем портить рулетку, изучил бы правила применения тюбиков в супер клеем. Для того что бы не он не лип к перчаткам имеется (под колпачком) тонкий носик — для точной дозировки.

Хотел написать что фигня потом думаю ладно не буду писать.

Ты сделал мой день

И чем она стала дорогой? Во вторых не задумывался почему у хвостовика есть свободный ход вдоль? Он как раз на толщину языка. Когда упираешь он задвигается и становится нулем спереду. Когда отмеряешь зацепом — он отодвигается и ноль становится на задней его стенке. Если с магнитами, то надо делать поправку.

Как из дешевой рулетки сделать мусор.

Если бы из этого

это было бы круто. А так испортить рулетку может каждый

Нормальный «зацепик» надо обязательно сделать, со штатного частенько » срывается » измеряемый объект ))

Ну, что вы все накинулись с критикой?

Всё, что сделано своими руками становится дорого сердцу.

Может автор это и имел ввиду, когда писал «дорогую рулетку»?

Это не погрешность 1,5-2 мм. Это специально сделанный люфт. Когда вы меряете до предмета — язычок прижимается. Когда вы меряете с зацепом за предмет — он вытягивается. Это нужно, чтобы толщина язычка не влияла на измерения.

Вообще если вы хотите точности — используйте штангенциркуль, а не рулетку.

5-ти , 10-ти метровый ?

Ну да для стройки самое оно, легко умещается в карманах спецовки, идеален для замера «от стены до стены» . И самое главное стоит на каких-то несколько рублей дороже чем рулетка.

если вы хотите точности — используйте штангенциркуль

микрометр желательно с классом точности 0,02 на шкалу поточнее будет

Редкостный и-т. Мало того что не знает для чего сделан подвижный зацеп на рулетке, так еще и клеем пользоваться не умеет. А манера общения и подача материала вызывает отвращение. Преподносится все на понтах как будто сделал что то ну очень офигенное. Может видео отправит в нобелевский комитет? Можешь пожаловаться если считаешь что станешь умнее от этого.

Для написания комментариев, пожалуйста, авторизуйтесь.

Деление рулеткой на несколько частей

Используя обыкновенную ленту рулетки можно легко разделить рабочую поверхность или заготовку на требуемое количество равных частей. Данный метод подходит в первую очередь для больших поверхностей — для труб или кабель каналов уже не сработает.

Как вы поступаете обычно? Замеряете общую длину или ширину, затем делаете вычисления и делите расстояние на нужное количество частей. После чего вновь линейкой или рулеткой отмеряете на поверхности эти части.

Оказывается все это можно проделать без калькулятора и даже без вычислений. Берете на рулетке число, которое больше чем ширина заготовки, и при этом кратно той величине, на которое вы хотите разделить расстояние.

Например ширина доски 17см, а вам ее нужно разделить на четыре равные части. Сдвигаете рулетку по диагонали до ближайшей отметки в 20см. После чего легко делите эти 20см на 4 и отмечаете метки на расстояниях 5см, 10см, 15см, 20см.

В итоге вы всего одним движением рулетки разделили поверхность на нужное количество частей.

Захотели поделить на 6 частей — ничего сложного. Можно сдвинуть диагональ до 30см и проделать то же самое.

Еще рулеткой на круглой трубе можно точно отмерить поперечный срез. Для этого плотно прижимаете по периметру трубы ленту, совместив концы. Если совместили ровно, никак иначе как под углом в 90 градусов она не ляжет.

Чем шире лента рулетки, тем предпочтительней. Проделать такой же фокус можно и с простым листком бумаги.

Когда невозможно измерить диаметр трубы или заготовки с торца, опять поможет строительная рулетка и геометрия. Обхватываете трубу лентой и измеряете ее окружность. После чего полученный результат нужно разделить на число Пи = 3,14. Это и будет необходимый диаметр.

Еще раз применив знания геометрии, строительной рулеткой без угольников и других инструментов можно проверить точность прямого угла. Как вы знаете из школьного курса — сумма квадратов катетов прямоугольного треугольника равна квадрату гипотенузы.

Берете любую поверхность где должен быть прямой угол, например две стены комнаты. Отмеряете рулеткой в одну сторону 30см, а в другую 40см и ставите метки. Если угол действительно прямой и строители не накосячили, то соединив эти две метки по гипотенузе, вы должны получить на рулетке расстояние ровно в 50см.

Такой метод применим к любым поверхностям и изделиям. Главное что вам нужно соблюдать при измерении — это пропорции 3 -4 -5.

Если вы еще не приобрели себе рулетку, подобрать необходимую модель и ознакомиться с текущими ценами на них можно здесь.

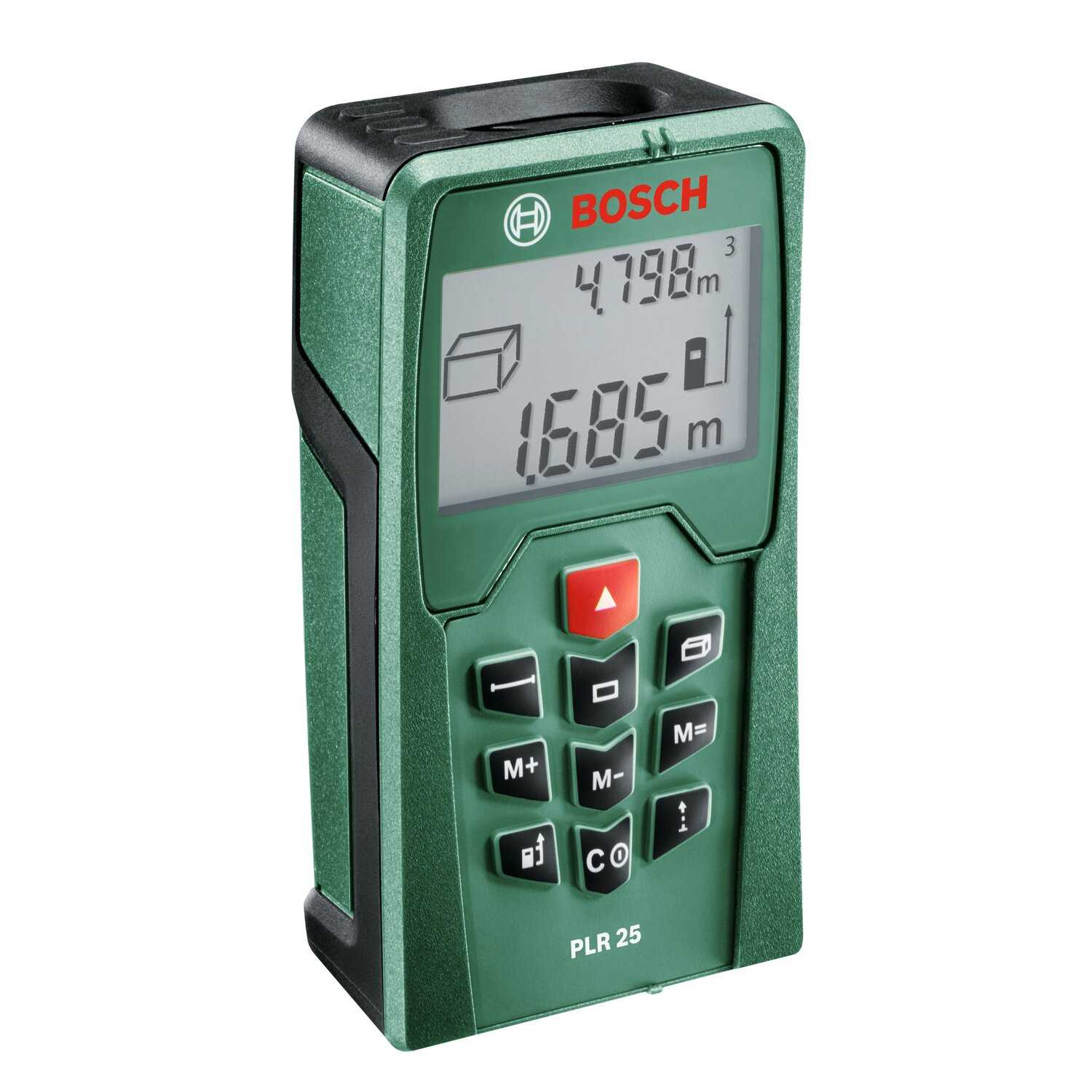

Как пользоваться цифровым измерительным устройством

Лазерные рулетки разных моделей отличаются функционалом. Рассмотрим самые распространённые варианты используемых функций.

Кнопки панели управления

Кнопки панели управления

  • 1 — кнопка включения прибора и запуска измерения;
  • 2 — кнопка активации цифровой камеры;
  • 3 — крестообразный джойстик. В центре расположена кнопка ввода действия и знака «равно»;
  • 4 — кнопка отмены действия и выключения прибора;
  • 5 — с помощью этих кнопок можно запрограммировать часто используемые функции. По одной функции на каждую кнопку;
  • 6 — переход к просмотру и выбору функций;
  • 7 — кнопки для простого сложения и вычитания.

Основные действия:

  • для включения дальномера нажмите кнопку 1;
  • продольное измерение. Если вы работаете с прибором при ярком солнечном свете, то нажмите кнопку 2. На дисплее появится изображение объекта с крестиком посередине. Это точка визирования. Вам не надо искать в пространстве лазерный луч. Ориентируйтесь по этому крестику. Нажмите кнопку 1. Через пару секунд появится результат на дисплее. Для удаления результата нажмите кнопку 4;

  • трекинг. При включённом приборе нажмите кнопку 6. Перемещайтесь по списку функций джойстиком 3. Выберите значок непрерывного замера. Нажмите кнопку ввода. Нажмите кнопку 1. Начнётся замер. Все результаты будут видны на экране. Для отключения режима нажмите кнопку 4;

  • другие функции. Нажмите кнопку 6 и выберите нужную функцию. Нажмите кнопку ввода;

  • замер расстояния без конечной точки. Если вам нужно замерить ширину стола, то положите прибор на край стола. Включите. К противоположному краю объекта приложите мишень, например, мобильник или линейку. Наведите луч на мишень и измерьте расстояние;
  • в конце работы нажмите кнопку 4.

Рекомендации по использованию

  • Если у вас нет оптического или цифрового визира, купите очки для лазерных приборов. С их помощью вы сможете видеть луч днём.
  • Так как лазерные рулетки часто используются на строительных площадках, на них попадает много пыли. Поэтому прибор нужно протирать в конце работы. Хранить в сухом и чистом чехле.

Видео: как пользоваться электронной линейкой при строителных работах

Лазерная рулетка многофункциональна и удобна. Проста в использовании. Имея в арсенале такой прибор, вы сможете быстро произвести замеры для стройки или ремонта. Вам не придётся вручную высчитывать площади. При правильном выборе строительного дальномера со всеми необходимыми функциями вы получите незаменимый инструмент.

Виды измерительных рулеток по предназначению

Рассматриваемые виды инструментов подразделяются на виды по их предназначению. Выясним, какие виды рулеток бывают, и для каких целей они предназначаются.

  1. Строительные — распространенная модель рулеток, которые применяются не только в строительстве, но и для решения бытовых задач. Корпус строительных устройств изготовлен из пластика, и имеет дополнительное поверхностное покрытие из резины. Главная особенность таковых устройств — наличие возвратного механизма
  2. Геодезические — их главная особенность в наличии длинной ленты от 10 метров. Представлены инструменты в виде бобины (есть и другие формы корпусов), с отверстием для подачи ленты из боковой части. Рукоятка предназначена для ручного сматывания полотна в катушку. Лента может изготавливаться не только из стали, но и стеклопластика. В качестве зацепа используется металлическое кольцо. Другое название этого прибора — землемерная рулетка
  3. Брелок — уменьшенная копия измерительной рулетки, которую всегда можно носить с собой. Отличается малыми размерами (4х4 см), небольшой шириной полотна, а также длиной до 1 метра. Устройства оснащаются специальными ремешками, посредством которых к ним можно крепить ключи
  4. Электронные — они имеют вид обычной рулетки, только стоят дороже в 5-6 раз. Такая стоимость обусловлена наличием специального дисплея, на который выводится информация о метраже. Электронные рулетки имеют богатый функционал в виде запоминания значений, вывод информации в разных величинах и т.п. Принцип работы этих устройств основывается на числе оборотов катушки, которые фиксируются встроенным процессором
  5. Бытовые — они имеют аналогичную конструкцию со строительными устройствами, но отличаются своей низкой стоимостью и большой погрешностью. Такие приборы предназначены исключительно для применения в быту, поэтому длина полотен не превышает 2-3 метров
  6. Магнитные — обычная строительная рулетка, зацеп которой оснащен магнитом. Применяются такие инструменты при работе с металлическими предметами и объектами
  7. Лазерные или дальномеры — это современная рулетка, в которой отсутствует лента. Ее роль играет луч лазера, посредством которого осуществляется измерение расстояния до объекта. Такие приборы стоят дороже электронных, и позволяют осуществлять измерения расстояний до 100 метров. Имеют разные классы точности, и чем длиннее расстояние между измеряемыми объектами, тем ниже точность показаний
  8. Курвиметры — специальные приборы, позволяющие осуществлять измерения длины неровных линий. Инструменты бывают разных видов, и с их помощью можно проводить измерения не только на картах и чертежах, но еще и на открытой местности. Кардинально отличается от обычной рулетки, а применяется такой инструмент туристами, картографами, дорожно-транспортными службами и т.п.
  9. Складная рулетка — специальная категория измерительных инструментов, которые нашли свое активное применение среди пильщиков деревьев, столяров и плотников. Достоинство инструмента в жесткости ленты, посредством чего им очень удобно не только измерять, но еще и размечать бревна

Какую рулетку лучше выбрать, можно определиться самостоятельно в зависимости от фронта запланированных работ, и располагаемого бюджета. Несмотря на производство электронных и лазерных рулеток, в строительстве они не получили большой популярности, как приборы с возвратным механизмом. Это связано с их главным преимуществом — невысокая стоимость.

Это интересно! Если на корпусе рулетки не указывается ее точный размер, тогда измерить расстояние в угловом соединении можно, если воспользоваться кусочком малярного скотча и карандашом. Принцип проведения измерений заключается в том, что необходимо снять два замера, отметив их карандашом на скотче. После этого сложить значения, и получить результат.

Особенности ремонта

Есть несколько причин, почему сантиметр не скручивается обратно самостоятельно:

  • лента оторвалась от пружины;
  • лопнула пружина;
  • пружина соскочила со штырька, к которому крепилась;
  • лента переломилась, образовался излом.

Чтобы определить причину поломки, нужно разобрать корпус рулетки, сделать это довольно просто.

  1. Снять боковую сторону, выкрутив держащие ее болтики, которых бывает от одного до четырех штук.
  2. Вынуть блокиратор обратного хода.
  3. Вытянуть на всю длину сантиметровую ленту. Если лента не отсоединилась от пружины, то аккуратно снять ее с зацепа.
  4. Открыть катушку, в которой располагается скрученная пружина возвратного механизма.

Если лента отсоединилась от пружины, то чтобы отремонтировать рулетку, необходимо:

  1. зацепить ленту обратно, если просто соскочила;
  2. вырезать новый язычок для зацепа, если старый сломался;
  3. пробить новое отверстие в ленте, если порвалось прежнее.

Если пружинка соскочила с места крепления, это будет видно сразу при открытии катушки. Для возобновления работы сматывающего механизма нужно вернуть усик на место. Если усик отломлен, то нужно вырезать другой такой же формы. Для этого необходимо вынуть спиральную пружину из катушки, следя, чтобы она не сорвалась и не повредила руки. Из-за разной жесткости пружины усик можно сделать с помощью пассатижей, также понадобится нагреть пружину перед обработкой, иначе холодный металл сломается. Вырезав новый усик, аккуратно верните пружину на старое место, внимательно следя, чтобы не было переломов и загибов.

Когда сломалась пружина, то отремонтировать рулетку можно, если разрыв произошел недалеко от места крепления. Сматывающая пружина станет короче и метровая лента не будет до конца уходить в корпус, но на рабочие функции это не повлияет, и рулетка послужит еще какое-то время.

Однако в дальнейшем лучше приобрести новый инструмент, что также придется сделать, если пружина порвется ближе к середине.

Метр не закручивается самостоятельно в случае, если лента имеет загибы, покрылась ржавчиной или грязью. Реанимировать измерительную рулетку при наличии заломов или ржавчины на метровой ленте практически невозможно, проще купить новую. Но в случае загрязнения ленту можно аккуратно очистить от пыли и грязи, после чего вернуть на место, избегая перегибов.

Выяснив и ликвидировав причину отказа механизма, рулетку нужно собрать обратно.

  1. Пружину сматывающего механизма подровнять, чтобы нигде не выступала над поверхностью.
  2. Очищенную измерительную ленту закрепить на пружину таким образом, чтобы шкала находилась на внутренней стороне рулона. Это необходимо для предохранения делений от истирания.
  3. Смотать ленту на катушку.
  4. Вставить катушку с лентой в корпус.
  5. Поставить на место фиксатор и боковую часть корпуса.
  6. Закрутить обратно болтики.

Измерительные рулетки с электронным механизмом для сматывания имеют более длительный срок службы, чем механические. Но если у них происходит сбой во внутренней схеме, то отремонтировать их можно только в специализированной мастерской.

Принцип работы инструмента

Внешне рулетка имеет простую конструкцию, но самое главное ее преимущество в том, что после использования, полотно автоматически сматывается в корпус. Это исключает необходимость длительного и продолжительного собирания ленты вручную. Достигается автоматическое сматывание при помощи специального барабана с возвратной пружиной. Именно за счет этого механизма осуществляется функционирование рулетки.

Механизм сматывания ленты состоит из катушки, представленной в виде круглого барабана, который фиксируется по центру. Внутри этого барабана находится пружина в виде пластины с большим количеством витков. Эта пластина изготовлена из специальной пружинной стали, за счет которой происходит автоматическое сматывание ленты в корпус инструмента.

Пружина соединяется с полотном рулетки, а принцип работы механизма основывается на следующих действиях:

  1. При стягивании витков пружинной пластины, возрастает тяговое усилие
  2. Стягивание витков происходит, когда из рулетки высовывается полотно
  3. Чем длиннее высовывается полотно, тем больше показатель тягового усилия
  4. Чтобы препятствовать возвращению ленты в корпус, имеется специальный фиксатор
  5. Как только воздействие фиксатора прекращается, и лента не удерживается, то происходит ее возврат в исходное положение, что достигается за счет увеличения расстояния между витками пружиной пластины

Мало кому, известен принцип работы рассматриваемого инструмента, так как необходимость его разборки возникает в очень редких случаях при поломках. Однако узнать, как работает измерительная рулетка, приходится, если полотно не возвращается в исходное положение.

Зная принцип работы рулетки, можно представить себе причины, почему не происходит возвращение ленты в корпус.

Это интересно! На основании принципа работы рулетки изготавливаются поводки для собак. Поводки также функционируют по аналогичной технологии, только в качестве ленты используются тканые материалы, вместо пластика и стали.

Устройство

Устройство механизма внутри рулеток практически одинаковое. Основной элемент – измерительная лента с нанесенной шкалой. Лента изготавливается из гибкого, слегка вогнутого металлического профиля или пластика. Вогнутость полотна – обязательное условие, за счет нее достигается дополнительная жесткость по краю сантиметра для облегчения измерительных работ одним человеком. Это актуально для не очень длинных рулеток. Метражные ленты для геодезических измерений могут быть выполнены из специального капрона или брезента.

Измерительные механизмы можно разделить по способу сматывания ленты в рулон.

  • Рулетки с ручным способом намотки ленты. Чаще всего это устройства с измерительным полотном свыше 10 метров, которое наматывается на катушку с помощью рукоятки. Срок эксплуатации таких приборов неограничен, так как механизм сматывания прост и очень надежен.
  • Рулетки с механическим возвратным приспособлением, которое представляет собой ленточную пружину, скрученную внутри специальной катушки. Такой механизм для сматывания подходит для измерительных приборов с длиной полотна до 10 метров.
  • Рулетки с электронным приводом для сматывания. У подобных приборов есть еще функция показа результата измерения на специальном табло.

Многие модели рулетки имеют кнопку для фиксации, чтобы сантиметр не сматывался в рулон. На внешнем конце измерительной ленты крепится специальный зацеп, используемый для фиксации сантиметра в начальной точке. Зацеп-наконечник бывает простым металлическим или магнитным.

Но, хотя рулетка устроена несложно, как и любой инструмент, она может сломаться. Самая серьезная поломка прибора – перестает сматываться измерительная лента. Чаще всего такая поломка случается у инструментов с механическим возвратным приспособлением. Чтобы не покупать новую рулетку, можно починить поломанную.

7 секретов применения рулетки. Рулетка — калькулятор, циркуль, маркер

Строительная рулетка для электрика является таким же обязательным инструментом, как и индикатор напряжения. Даже у тех профессионалов, которые имеют в комплекте инструмента осепостроители и лазерные дальномеры, непременно в подсумке всегда присутствует обыкновенная рулетка.

Без нее не обойтись ни при разметке трасс электропроводки, ни при монтаже подрозетников.Однако далеко не каждый знаком со всеми секретами и дополнительными возможностями при использовании строительной рулетки.

У нее оказывается очень много скрытых способностей, которые помогут вам заменить сразу несколько инструментов и значительно сэкономить время на ремонт.

Кстати, один из важных советов, для тех кто пользуется китайскими дешевыми рулетками заключается в следующем — если у вас именно такой экземпляр, то старайтесь все замеры делать одной рулеткой.

Один и тот же размер при измерении разными рулетками может не совпадать.

Один знакомый измерял расстояние стен в доме китайским инструментом, а в магазине при покупке материалов воспользовался их рулеткой. В итоге, дома очень был удивлен результатом покупки.

Подвижный зацеп сегодня встречается почти на каждой рулетке. И эта штука вовсе не для того, чтобы удобно спину почесать

Зацеп на конце ленты

На взгляд новичка, наличие на конце ленты зацепа, который жестко не закреплен, негативно повлияет на результат измерений. Кажется, что за счет движения прикрепленного к краю ленты металлического уголка точно измерить расстояние не получится. На самом деле, зацеп в работе необходим.

Все дело в способах проведения измерений рулеткой. Их можно делать от предмета, тогда зацеп прижимается к ленте и будет выступать нулевой точкой. Или с захватом предмета, при котором зацеп на конце ленты выдвигается. Это позволяет совместить нулевую отметку с краем предмета. Именно по этой причине линейка с зацепом выполняет измерения точно.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.
