Подключение духового шкафа к электросети

Особенности подключения оборудования с льдогенератором

На некоторых моделях «рефрижераторов» стоит льдогенератор — приспособление для создания льда разной формы и назначения (пищевого, технического). Генератор может быть наливной — вы сами заливаете воду в специальную емкость — или стационарный, подключенный к водопроводу.

Если у вас наливной генератор, тщательно выровняйте холодильный корпус относительно горизонта — перекос приведет к разливу жидкости и прочим проблемам. Стационарный же требует подключения к источнику питания и водоснабжения.

Существуют крупногабаритные двухдверные холодильники с системой No Frost и льдогенератором — они подключаются по стандартной схеме. Не забывайте, что такие агрегаты должны стоять далеко от источника тепла.

Правила электрической разводки

Итак, правильно проведенные работы по электромонтажу зависят от выполнения требования одного документа – это «Правила Устройства Электроустановок» или короче ПУЭ. По сути, это пошаговая инструкция к применению. В этом документе все разложено по полочкам. Что из этих правил поможет правильно провести монтаж электропроводки в частном доме своими руками?

  • Все элементы проводки должны быть доступны в независимости от места их установки. К этим элементам относятся розетки, выключатели, распределительные коробки, счетчики.
  • Розетки устанавливаются на высоте 50-80 см от поверхности пола. Расстояние от варочных плит и отопительных радиаторов – полметра. Количество розеток определяется площадью комнаты. Одна розетка на 6 м². На кухне количество определяется необходимостью этих устройств. В туалете их не монтируют, в ванной производится установка влагозащищенных образцов.
  • Выключатели необходимо крепить на высоте 60-150 см, при этом придется учитывать ширину полотна входной двери. Оно не должно закрывать выключатель. Обычно, если дверь открывается налево. То выключатель устанавливается с правой стороны от входа.


Высота установки выключателей

  • Провода можно прокладывать только горизонтально или вертикально. При этом существуют определенные расстояния от смежных поверхностей, труб или несущих конструкций. Для горизонтальных контуров – 5-10 см от балок перекрытия, или 15 см от базовой поверхности потолка. От пола в пределах от 15 до 20 см. вертикальные контуры: от оконных и дверных проемов не меньше 10 см, от газовых труб – 40 см.
  • В независимости от того, какая проводка будет прокладываться (скрытая или открытая), необходимо следить за тем, чтобы кабель не прижимался к металлическим частям конструкции.
  • Если по одному контуру прокладываются сразу несколько проводов, то их прижимать друг к другу противопоказано. Минимальное расстояние 3 мм между ними. Лучше же уложить каждый кабель в гофру или короб.
  • Соединять между собой алюминиевый и медный провод запрещено.
  • Контуры заземления и зануления соединяются только болтовыми крепежами.

Как видите, правила не очень сложные, поэтому сделать проводку правильно своими руками, не составит большого труда.


Открытая проводка

Виды кухонь по используемым материалам

Самым популярным и распространенным материалом, из которого изготавливается встроенная мебель для кухни, считается ЛДСП (ламинированная древесно-стружечная плита). Материал получают прессованием древесных опилок с участием фенолформальдегидных смол в качестве связующего элемента. Недорогой и практичный, имеет множество расцветок, имитирующих камень, дерево, кожу и пр. Ламинат обладает прочностью, влагостойкостью и устойчивостью к воздействию химических веществ.

Пользуются спросом кухонные гарнитуры из МДФ (мелко-дисперсная фракция). Технология изготовления плит МДФ заключается в прессовании при высокой температуре и под большим давлением сильно измельченных древесных опилок. Синтетические смолы в этом не участвуют, т. к. при нагреве стружка выделяет натуральное связующее – лигнин. Материал хорошо фрезируется, позволяя придавать изделиям различные формы. В качестве защитного покрытия используется эмаль или пленка ПВХ, имеющая множество видов, расцветок и фактур.

Встроенные кухни из массива самые дорогие и экологичные. Дерево является достаточно пластичным и легко обрабатываемым материалом, поэтому из него изготавливаются различные резные и гнутые декоративные элементы. Древесина, которая хорошо просушена и пропитана специальными составами, устойчива к влаге и механическим воздействиям.

Недостаточно выбрать встроенную кухню по внешнему виду, необходимо позаботиться о ее внутреннем наполнении. Мебельный рынок предлагает большое количество различных выдвижных ящиков, разделителей, систем хранения, корзинок, подъемников и других комплектующих, способных существенно облегчить труд хозяйки и сделать кухонное пространство максимально удобным.

Основные ошибки, которые допускаются при планировке розеток на кухне


Условно ошибки можно подразделить на незначительные и грубые. Первые связаны с неудобством использования. Вторые могут нанести серьезный вред электропроводки и всей электробезопасности квартиры.

Незначительные ошибки связаны с тем, что розетки устанавливаются в неудобных местах. Хозяин либо не может до них дотянуться, либо доступ к ним осложнен и перегорожен. Также к этой группе можно отнести отсутствие нескольких дополнительных точек питания. Они могут понадобиться для дополнительной техники (например, для зарядки телефона или ноутбука, подключения пылесоса или настольной лампы).

Основная ошибка – несоблюдение техники безопасности. Может быть неправильно выбрано место установки розетки – в непосредственной близости от источников воды или плиты. Также могут быть неверно рассчитаны сечения кабелей для подключения или мощность приборов. Возможно нарушение изоляции проводников

Все эти причины могут привести к серьезным последствиям, поэтому важно следить за правилами безопасности

Мощные приборы требуют отдельных линий, которые идут к щитку. При проектировании некоторые про это забывают, и в результате электропроводка не справляется с поданной нагрузкой.

Неправильный выбор розетки также может вызвать негативную ситуацию. Точки питания рядом с источниками воды должны иметь соответствующую степень защиты. Изделия, расположенные близко к полу, советуется покупать с защитными шторками

Это важно, когда в доме есть маленькие дети

Отдельная сложность заключается в подключении холодильника. Их запрещено запитывать через удлинитель, а провод от устройства имеет длину 1 м. Это нужно учитывать при проектировании точки питания.

Выбирая электротехнические изделия для кухни, следует не забывать и о дизайнерской составляющей. Цвет приборов не должен выбиваться из общего стиля кухни.
На линии с мощными электроприборами советуется ставить отдельные автоматы. В случае поломки электропроводки автоматические выключатели сработают и отключат электричество.

Правильное размещение электророзеток на кухне – это залог не только комфортной, но и безопасной работы. На каждую группу приборов следует поставить отдельную точку питания, а для изделий с повышенной нагрузкой выделяется и отдельная линия до распределительного щитка. Перед покупкой розеток нужно составить план размещения, рассчитать суммарную нагрузку от бытовой техники и убедиться, что электропроводка способна выдержать такую мощность.

Виды и размеры электрощитков

Речь пойдет о шкафах/ящиках под установку автоматов и другой электрической начинки, об их разновидностях. По типу установки электрощиты бывают для наружной установки и для внутренней. Ящик для наружной установки крепится к стене на дюбеля. Если стены горючие, под него укладывается изолирующий материал, не проводящий ток. В смонтированном виде наружный электрощит выступает над поверхностью стены примерно на 12-18 см. Это нужно учитывать при выборе места его установки: для удобства обслуживания щиток монтируют так, чтобы все его части находились примерно на уровне глаз. Это удобно при работе, но может грозить травмами (углы острые), если место для шкафа выбрано неудачно. Лучший вариант — за дверью или ближе к углу: чтобы не было возможности удариться головой.

Корпус электрощитка для наружного монтажа

Щит для скрытого монтажа подразумевает наличие ниши: его устанавливают и замуровывают. Дверца находится на одном уровне с поверхностью стены, может — выступает на несколько миллиметров — зависит от монтажа и конструкции конкретного шкафа.

Корпуса есть металлические, окрашенные порошковой краской, есть пластиковые. Дверцы — цельные или со вставками из прозрачного пластика. Размеры различные — вытянутые вверх, в ширину, квадратные. В принципе, под любую нишу или условия можно найти подходящий вариант

Один совет: если есть возможность, выбирайте шкаф большего размера: работать в нем проще, особенно это важно, если собираете электрощиток своими руками в первый раз

Комплектация и устройство навесного распределительного щитка

При выборе корпуса часто оперируют таким понятием, как количество мест. Имеется в виду, сколько однополюсных автоматов (толщиной 12 мм) можно установить в данный корпус. У вас имеется схема, на ней указаны все устройства. Считаете их с учетом того, что двухполюсные имеют двойную ширину, прибавляете примерно 20%!н(MISSING)а развитие сети (вдруг купите еще какой-то прибор, а подключить будет некуда, или во время монтажа решите из одной группы сделать две и т.п.). И на такое количество «посадочных» мест ищите щиток подходящий по геометрии.

Расстояния и места размещения

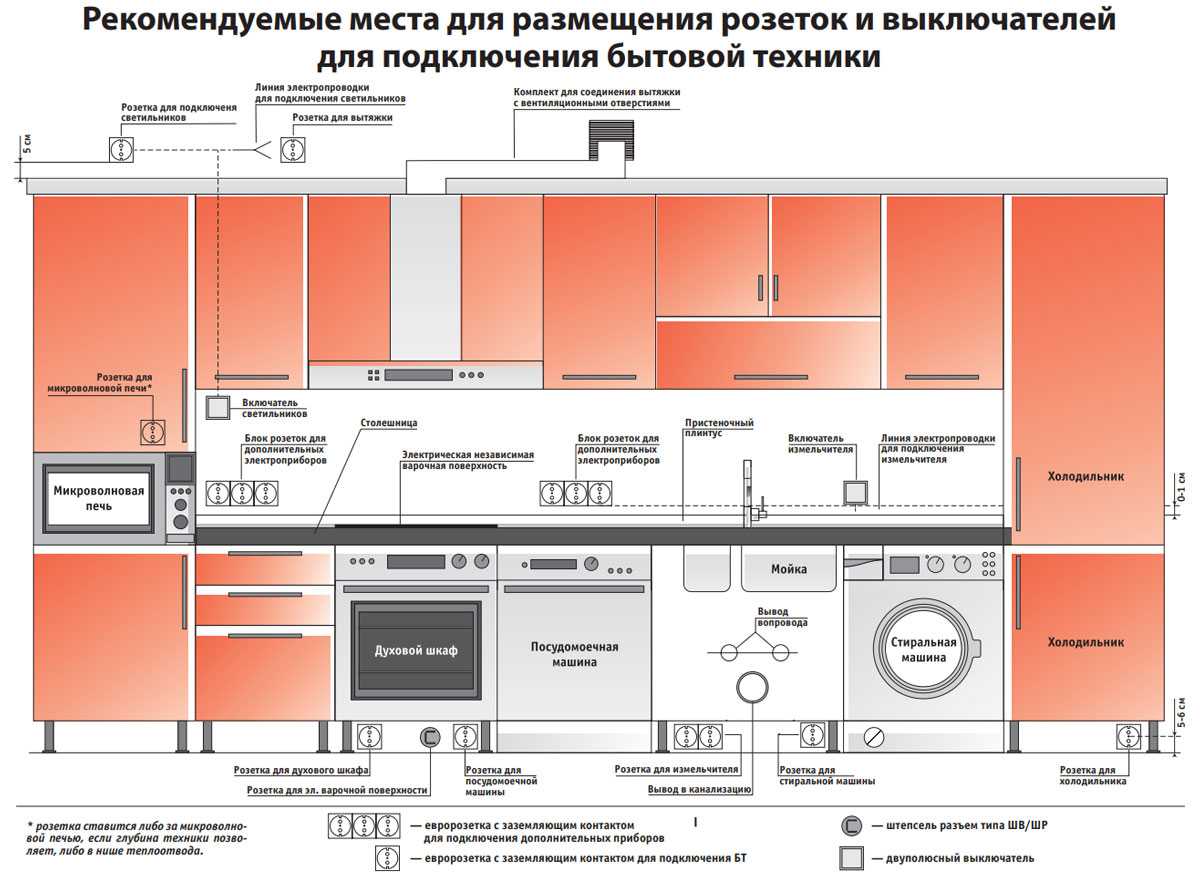

Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.

Здесь уже понадобятся точные размеры кухни — длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

Если кухня угловая, то же самое проделываете со смежной стеной.

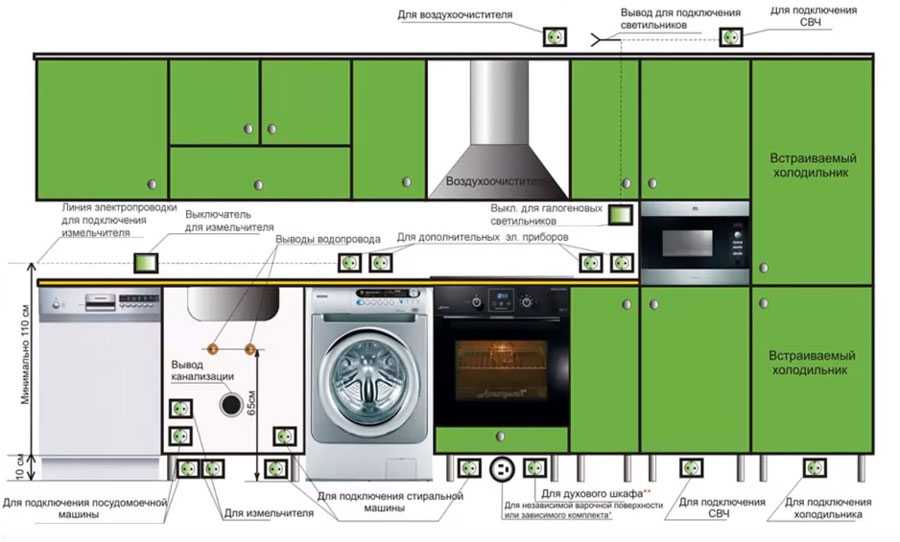

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Холодильник


Для холодильников производители рекомендуют располагать розеточную группу под самим прибором, т.е в нижнем ряду, чтобы подключения не было видно.

Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.

Если исходить из рекомендаций IKEA, то они советуют их размещать на высоте примерно 10см от пола, т.е. на одном уровне с ножками шкафчиков.

Объясняется это тем, что если установить выше, то встраиваемая техника будет упираться в вилки.

Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны.

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка


Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Варочная и духовка


При наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка.

Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки.

Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете.

Если такой возможности нет, то придется подключаться от нижней группы.

В случае отдельной установки духовки от варочной, например на высоте груди, розетку под нее делайте в нижнем шкафчике на высоте до 750мм.

Посудомойка


Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.

Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе — миксер, соковыжималку, кухонный комбайн и т.п.

Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

Монтаж электропроводки скрытого типа

В частных домах или жилых квартирах чаще всего применяется именно скрытая проводка. И в этом ничего странного, так как она незаметна, прочна, и безопасна. В процессе ее прокладки придерживайтесь следующих правил:

  • Если работаете с готовой стеной – обязательно проделайте штробы для кабеля. Если стены пока ничем не облицованы, тогда крепите провода на кирпич специальными монтажными элементами, после чего обязательно заделайте их штукатуркой;
  • Там, где кабели будут пересекаться друг с другом, нужно обмотать некоторые их участки изоляционной ленты – для повышения изоляции, и обеспечения дополнительной безопасности;
  • Мастера-эксперты советуют в процессе крепления кабелей на стенах делать отступы по полметра. В качестве фиксаторов стоит использовать крепежи из пластика, или раствор алебастра;
  • Продумайте места для установки распределительных коробок. В них нужно заранее проделать все необходимые отверстия. Крепить изоляционные коробы необходимо на алебастр;
  • Там, где сеть будет выходит на осветительный прибор, необходимо усилить его, проложив кабель в гофротрубе.

Все остальные монтажные работы идентичны как для открытой, так и для скрытой проводки. Так, на этом этапе производится скрутка кабелей в следующей последовательности:

  1. На 7-9 см. заведите кабеля в коробку для последующего его подключения к электроточке;
  2. Снимите изоляционный слой примерно на 5 см.;
  3. Зачищайте ножом жилы кабеля, пока он не станет блестеть «металлом»;
  4. Скрутите жилки одна с другой, заизолировав каждый «голый» участок.

После выполнения всех работа по монтажу остается еще один процесс – проверка работоспособности электросети и, при необходимости, наладка отдельных ее узлов.
