Автоматический выключатель — это первая линия обороны вашего дома. Он мгновенно разрывает цепь при коротком замыкании или перегрузке, предотвращая оплавление изоляции и возгорание.Статистика показывает, что более 25% бытовых пожаров вызваны неисправной проводкой. Автомат надежно защитит всю электросеть
Устройство автомата: корпус, дугогасительная камера и механизм управления
Корпус автомата выполнен из пластика. Внутри есть дугогасительная камера из пластин для тушения дуг. Механизм управления соединен с рычагом и контактами. Клеммы прочно держат кабель. Это устройство защищает электросеть.
Принцип срабатывания теплового расцепителя при перегрузке
Тепловой расцепитель — это ключевой элемент, ответственный за защиту проводки от длительных превышений допустимого тока. В основе его конструкции лежит биметаллическая пластина, изготовленная из двух различных металлов, соединенных между собой. Эти металлы обладают разными коэффициентами теплового расширения. Когда электрический ток проходит через автоматический выключатель, он нагревает эту пластину. Если сила тока находится в пределах нормы, нагрев незначителен, и пластина сохраняет свою форму. Однако, как только нагрузка превышает номинальный ток, температура начинает расти. Из-за неравномерного расширения слоев пластина постепенно изгибается. При достижении критического угла изгиба она нажимает на спусковой рычаг, который разрывает силовые контакты устройства.
- Биметаллическая пластина реагирует на тепло;
- Защита от перегрузки срабатывает медленно;
- Предотвращение пожара в электрощитке.
Главным преимуществом такой системы является её зависимая от времени характеристика. Это означает, что чем больше ток перегрузки, тем быстрее произойдет отключение. Например, при небольшом превышении автомат может ждать несколько минут. Это критически важно для защиты изоляции кабелей. После того как автомат сработал, биметаллической пластине необходимо время для остывания. Только после этого механизм позволит снова взвести рычаг. Использование такого метода защиты предотвращает пожары, вызванные старением проводки. Это важно.
Работа электромагнитного расцепителя в условиях короткого замыкания
Электромагнитный расцепитель — это устройство мгновенного действия, обеспечивающее защиту сети от опасных аварийных режимов — коротких замыканий. В отличие от теплового узла, он реагирует не на нагрев, а на резкий скачок силы тока. Главным элементом является индукционная катушка, внутри которой находится подвижный сердечник. Когда происходит короткое замыкание, ток возрастает в десятки раз за доли секунды. Проходя через витки, сверхток создает мощное магнитное поле. Его сила мгновенно преодолевает сопротивление пружины и толкает сердечник. Тот наносит удар по рычагу механизма, что приводит к размыканию силовых контактов автомата.
- Мгновенная реакция на сверхтоки;
- Механическое воздействие через соленоид;
- Защита оборудования от разрушения.
Количество витков в катушке зависит от того, какой номинальный ток имеет автоматический выключатель. Для малых токов используется тонкий провод с большим числом витков, для мощных — толстая шина. Скорость срабатывания исчисляется миллисекундами, что локализует аварию до повреждения проводки. При размыкании контактов под током возникает дуга, уходящая в камеры гашения. Электромагнитный узел — гарантия электробезопасности в критических ситуациях. Механизм работает надежно, обеспечивая разрыв цепи без участия человека. Это делает автомат защиты важным элементом любого электрощитка, сохраняя имущество и жизни. После устранения КЗ устройство можно включить вручную. Расцепитель предотвращает катастрофические последствия аварий в зданиях. Это надежная преграда для разрушительного тока в системе!!!!!

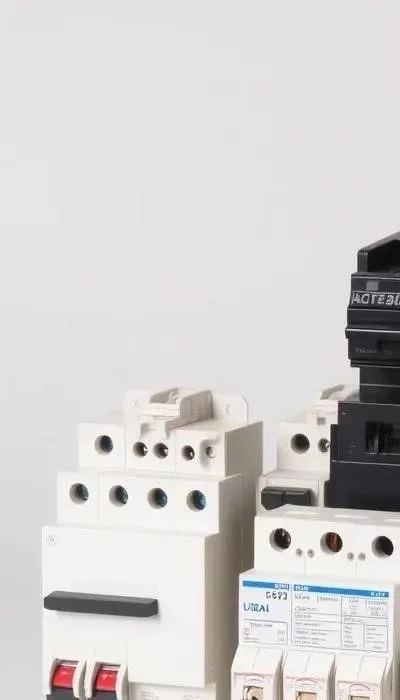

Классификация автоматических выключателей по количеству полюсов
Автоматический выключатель делится на типы по числу полюсов, что определяет его место в электрощитке. Полюс — это защищенная линия тока. Очень важно.
- Однополюсные (1P): Защищают одну фазу. Это стандарт для освещения и розеток в обычных квартирах.
- Двухполюсные (2P): Разрывают фазу и ноль. Идеальны как вводной автомат для однофазной сети, гарантируя безопасность.
- Трехполюсные (3P): Нужны для трехфазных цепей (380В). Они защищают оборудование, например, мощные моторы.
- Четырехполюсные (4P): Коммутируют три фазы и нейтраль. Обеспечивают полную электробезопасность системы дома
Правильный монтаж автоматических выключателей требует учета количества полюсов для корректной работы защиты электросети. Если купить автоматический выключатель не того типа, система может работать нестабильно. Однополюсные модели экономят место, но двухполюсные надежнее на вводе. В промышленных условиях чаще применяют трехполюсные и четырехполюсные варианты. Важно понимать, что количество полюсов должно строго соответствовать числу фаз и схеме заземления. Каждый полюс снабжен своим механизмом расцепления, работающим синхронно с остальными. Это позволяет мгновенно обесточить всю нагрузку при аварии на любой из линий. Качественный автомат защиты — это основа долгой службы вашей проводки и техники. Выбирайте приборы проверенных брендов для надежной работы всей домашней сети в 2026 году! Это гарантирует стабильную работу сети!!!! Безопасность превыше всего в проекте!!!
Критерии выбора: номинальный ток и отключающая способность
Выбор автомата требует анализа параметров сети. Главным критерием является номинальный ток (In). Это ток, который устройство проводит бесконечно долго при 30 градусах без отключения. Используются значения: 6, 10, 16, 20, 25, 32, 40, 50, 63 А. Важно: номинал выключателя должен быть меньше тока кабеля. Если автоматический выключатель подобран неверно, жилы провода перегреются, что приведет к разрушению изоляции и пожару в доме. Тщательно проверяйте сечение жил.
Второй параметр — отключающая способность (ПКС). Она определяет максимальный ток короткого замыкания, который автомат может разорвать, не выйдя из строя. В быту ставят приборы с ПКС 4.5 кА или 6 кА. Для промышленности, где токи КЗ выше, применяют модели на 10 кА и более. Это гарантирует, что при аварии корпус не расплавится, а цепь будет надежно разорвана механизмом защиты.
- Тип B: ток в 3-5 раз выше номинала;
- Тип C: ток в 5-10 раз выше номинала;
- Тип D: ток в 10-20 раз выше номинала.
При покупке проверяйте маркировку. Правильный монтаж автоматических выключателей обеспечивает защиту электросети. Ваша электробезопасность зависит от качества компонентов. Выбирая устройство в 2026 году, ориентируйтесь на ГОСТы. Расчет нагрузки — залог безопасности и стабильной работы всей техники. Всегда консультируйтесь с профи перед установкой оборудования в электрощиток. Это критически важно для надежности системы и предотвращения аварийных ситуаций в будущем. Берегите себя и близких, соблюдайте правила! Удачи!!! Будьте бдительны
