Разновидности указателей напряжения

Как выбрать индикаторную отвёртку

Изучая прилавки, помните простое правило: наиболее функциональной считается индикаторная отвёртка с батарейкой. Это прямо указывает, что устройство активное, содержит внутри усилительные каскады. Что повышает чувствительность в сотни и тысячи раз. Как результат, становятся доступны все интересные опции, о которых сегодня говорили. Нет большой разницы по функционалу, если, допустим, лежит индикаторная отвёртка с дисплеем либо простая стекляшка. Главное, присутствие батарейки.

Разумеется, параметры способны разниться, потому цены неодинаковые, стоит почитать паспорт с техническими данными. Там написано, имеется ли возможность бесконтактной работы, каковы пределы измерения и главное, как пользоваться индикаторной отвёрткой.

Сегодня важно стараться избегать ненужного и неподходящего товара. Чётко понимайте, что для серьёзного тестирования транзисторов отвёртка не годится, но измерить хотя бы приблизительно напряжённость поля перед экраном весьма здорово

Нужно отличать функционал и предпочитать приборы, которые максимально просто, быстро и качественно решают поставленную задачу.

Рекомендации по замеру напряжения и пользованию индикаторами

Измерительные приборы подключаются к величине опасного потенциала. По действующим правилам ТБ до начала работы с ними необходимо проверить их исправность. Изоляция любого указателя, даже только что купленного в специализированном магазине, должна быть испытана в электротехнической лаборатории повышенным напряжением с оформлением протокола, гарантирующего право безопасной работы на определенный срок.

Перед каждым использованием индикатор следует осматривать на предмет механического состояния корпуса и качества изоляции, а затем проверять работоспособность контрольным замером в точке с гарантированным наличием напряжения фазы. Иначе пользование поломанным прибором приведет к ошибке, связанной с КЗ в сети или травмой человека.

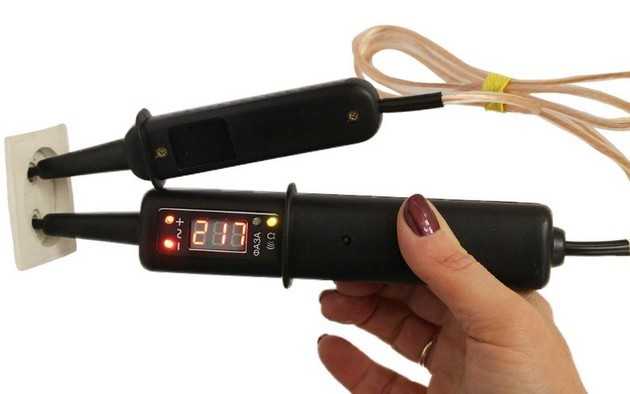

Все двухпроводные индикаторы и вольтметры указывают напряжение в том месте, куда их подключили, а не там, где хотели подключить. Будьте внимательны при замерах.

Применение измерительного прибора, соответствующего классу сети — очень важное условие безопасности, поэтому уже третий раз на нем заострено внимание. Проверяя напряжение, всегда придавайте телу устойчивое положение, исключайте случаи неожиданного падения, не контактируйте с заземленными предметами. Опытные электрики при работе под напряжением стараются держать одну руку в кармане, чтобы не создать путь тока утечки через нее

Опытные электрики при работе под напряжением стараются держать одну руку в кармане, чтобы не создать путь тока утечки через нее

Проверяя напряжение, всегда придавайте телу устойчивое положение, исключайте случаи неожиданного падения, не контактируйте с заземленными предметами. Опытные электрики при работе под напряжением стараются держать одну руку в кармане, чтобы не создать путь тока утечки через нее.

Самая важная рекомендация под конец: работы по определению фазы и нуля, замеру напряжения относятся к опасным и к ним, согласно правилам безопасности, допускается только подготовленный, сдавший экзамены и отданный приказом по электротехническому предприятию персонал.

Если вы работаете на свой страхи риск в собственной квартире, то хотя бы прочитайте правила безопасности до начала каких-либо действий с напряжением. Электроэнергия опасна и не прощает ошибок никому. От нее постоянно гибнут люди, даже опытные электрики с большим стажем, совершая случайные ошибки.

Практические рекомендации по обзору и использованию индикаторов напряжения в сети 0,4 кВ хорошо показал электрик ЖКХ Серегей Панушкин в своем видеоролике. Рекомендую посмотреть его прямо в статье.

Полезные товары

• 7 в 1 USB Цифровой вольтметр
• Универсальный ТВ пульт в виде брелка
• Wi-Fi модуль умного дома Sonoff

Проверка указателей напряжения до 1000В.

Испытания указателей напряжения до 1000 В заключаются в определении напряжения индикации, проверке схемы повышенным напряжением, измерении тока протекающего через указатель при наибольшем рабочем напряжении, испытании изоляции указателя повышенным напряжением.

• Для проверки напряжения индикации у двухполюсного указателя напряжение от испытательной установки прикладывается к контактам — наконечникам, у однополюсного – к контакту-наконечнику и контакту на торцевой (боковой) части корпуса.
• Напряжение индикации указателей напряжения до 1000 В должно быть не выше 90 В;
• Для проверки схемы испытательное напряжение должно превышать наибольшее значение рабочего напряжения не менее чем на 10 %. Продолжительность испытания – 1 мин. Значение тока, протекающего через указатель при наибольшем значении рабочего напряжения, не должно превышать:
  • 0,6 мА для однополюсных указателя напряжения;
  • 10 мА для двухполюсного указателя напряжения;

для указателей напряжения с лампой накаливания до 10 Вт напряжением 220 В значение тока определяется мощностью лампы.

Значение тока измеряется с помощью высоковольтной установки.

Изоляция указателей напряжения до 500 В должна выдерживать напряжение 1 кВ, а указателей напряжения выше 500 В — 2 кВ. Продолжительность испытания – 1 мин.

Периодичность испытаний – 1 раз в 12 мес.

Неприятные и курьезные случаи из жизни электрика

Опасная ошибка

Работая релейщиком на ПС-330 кВ в конце 90-х годов пришлось срочно выезжать на аварийное отключение системы шин удаленной подстанции 110/10 кВ.

Прибыв на место происшествия, увидели, что к забору ограждения приставлена лестница. Дверь сооружения с высоковольтным оборудованием открыта, рядом валяется взломанный замок. Внутри КРУН около шин обнаружен мужчина в обгорелой одежде без признаков жизни. Рядом с ним — набор слесарного инструмента и на полу — указатель напряжения типа УНН-90.

Выяснилось, что это электрик ЖКХ, промышлявший воровством цветного металла, который решил поживиться на необслуживаемой подстанции. Но знаний электротехники и ТБ явно не хватило. Он пользовался индикатором напряжения поиска фазы в схеме 0,4 кВ, не соответствующим классу сети. 10 киловольт моментально создало ток, который не выдержало тело пострадавшего…

Затрудненный поиск неисправности

В здании Брежневской постройки из ж/б плит, построенном доблестным стройбатом, проводка выполнена алюминиевой лапшой, разбросанной по полу под лагами деревянного пола. Для освещения комнат провода выводятся с верхнего этажа на нижний через отверстие в полу/потолке. Соединения сделаны скрутками без распределительных коробок.

Владельцы квартиры попросили исправить розетку около телевизора, который периодически отключался. Указатель ИН-90 показал фазу. Проверил контакт нуля прозвонкой цепи. Вроде бы все нормально, а телевизор не включается. Замерил напряжение в розетке тестером: вместо 220 между фазой и нулем оказалось 100 вольт. Пришлось разбираться в клубке запутанных проводов в трех разных местах.

В итоге обнаружен облом одной жилы фазы на месте изгиба провода и касание между собой обгорелых подвижных концов, которые при нагрузке отодвигались.

Как работает

Внутри всех предметов присутствуют электрические заряды: анионы, катионы, электроны. Их количество влияет на значение отрицательного или положительного потенциала. Разница величин этих значений — это напряжение, после возникновения которого появляется движение зарядов (электрически ток). Это свойство использовано при разработке устройств для поиска потенциала:

• на пути частиц помещают сопротивление, которое уменьшает их концентрацию до минимума (безопасного для людей);
• остаточное электричество превращают в световую, звуковую или магнитную энергию;
• интенсивность полученного сигнала свидетельствует об отсутствии или наличии потенциала.

Прибор с помощью контактов или клемм подключают к сети и устанавливают наличие или отсутствие электротока. Когда вольтаж существует, об этом сообщает звук микродинамика, стрелка измерительного устройства или светодиодная лампочка.

Выполнение измерительных работ

Правила безопасности

В процессе измерения напряжения и других параметров нужно быть очень аккуратным и бдительным. Общие правила таковы:

• Быть особенно осторожным при измерении напряжения более 300 AC;
• Не подключать аппаратуру в сети с параметрами, для измерения которых она не предназначена;
• Работая с контактами мультиметра, следует браться только за изолированные и защищенные части. Нельзя трогать оголенную проводку голыми руками;
• Некогда не стоит заземлять себя при выполнении измерений в электрической сети.

Следует осторожно производить замеры в розетках, которые содержать оголенные провода под высоким напряжением

Таким образом, проверка напряжения — процесс, который должен уметь выполнять каждый человек. Это необходимо не только для монтажа и ремонта сетей при строительстве, но и для обслуживания и проверки домашней электросети. Выполняется все одним современным аппаратом, называемым мультиметром. С его помощью можно получить характеристику большого количества электромагнитных величин.

Исправность — указатель — напряжение

Исправность указателя напряжения надо проверить на установке, заведомо находящейся под напряжением.
 

Проверку исправности указателей напряжения на свече автомашины производить запрещается из-за возможности ложных показаний.
 

Проверку исправности указателей напряжения на свече автомашины производить запрещается из-за возможности ложных показании.
 

Убедившись в исправности указателя напряжения, начинают проверять отсутствие напряжения на отключенных токоведущих частях между фазами, между каждой фазой и землей, между фазами и нулевым проводом. Для этого указателем напряжения касаются проверяемых частей, например у выключателя — всех шести выводов.
 

Перед началом проведения технических мероприятий допускающий проверяет исправность указателя напряжения приближением к токо-ведущим частям, находящимся под напряжением.
 

Непосредственно перед проверкой отсутствия напряжения необходимо проверить исправность указателя напряжения, приблизив его рабочую часть к токове-дущим частям, заведомо находящимся под напряжением.
 

При проверке отсутствия напряжения необходимо: проверить исправность указателя напряжения ( вольтметра) на части электроустановки, где имеется напряжение, проверить наличие цепи заземления корпуса ( каркаса) электрооборудования, на котором будут проверять отсутствие напряжения. Для этого один электрод указателя напряжения ( вольтметра) присоединяют к очищенному от краски и ржавчины месту на заземленном корпусе ( каркасе) электрооборудования, предварительно убедившись, что между корпусом ( каркасом) и контуром заземления имеется видимая металлическая связь при помощи заземляющего проводника; вторым электродом поочередно касаются фаз ( полюсов) электрической сети. Индикатор светится при наличии цепи заземления, а стрелка вольтметра при этом показывает фазное напряжение сети.
 

Непосредственно перед проверкой отсутствия напряжения необходимо убедиться в исправности применяемого указателя напряжения на токоведущих частях, находящихся поблизости, при наличии на них напряжения.
 

При отсутствии поблизости токоведущих частей, заведомо находящихся под напряжением, или иной возможности проверить исправность указателя напряжения на месте работы допускается предварительная его проверка в другой электроустановке.
 

При отсутствии поблизости токоведущих частей, заведомо находящихся под напряжением, или иной возможности проверить исправность указателя напряжения на месте работы допускается предварительная его проверка в другой электроустановке.
 

Непосредственно перед применением указателя напряжения его исправность должна быть проверена путем приближения к токоведущим частям, расположенным вблизи и заведомо находящимся под напряжением. Исправность указателя напряжения может быть проверена также при помощи специального прибора.
 

Непосредственно перед применением указателя напряжения его исправность должна быть проверена путем приближения к токоведущим частям, расположенным вблизи и заведомо находящимся под напряжением. Исправность указателя напряжения может быть проверена также при помощи специального прибора.
 

Непосредственно перед применением указателя напряжения его исправность должна быть проверена путем приближения к токоведущим частям, расположенным вблизи и заведомо находящимся под напряжением. Проверка исправности указателя напряжения может быть произведена также при помощи специального прибора.
 

Отсутствие напряжения проверяют указателем напряжения. Перед пользованием исправность указателя напряжения обязательно проверяют, приближая его щуп к заведомо находящимся под напряжением токоведущим частям на расстояние, достаточное для появления свечения лампы. Если лампа начинает светиться, то указатель исправен.
