Магнитные антенны из коаксиального кабеля: для чего они нужны

Устройство рамочной магнитной антенны

Обычным антеннам, помимо того, что они крепятся достаточно прочно, необходимо иметь весьма приличную массу, которую к мобильным легким устройствам радиоприема подвести просто невозможно. В современных условиях найден выход –необходимая масса попросту имитируется. Делается это с помощью соосного кабеля коаксиала, который при протяженности в половину радиоволны, взятой с коэффициентом укорачивания, выполняет роль усилителя полного сопротивления.

Кабель из коаксиала необходим для монтажа и настройки антенны

Центральная проводящая жила (или несколько) такого кабеля выполняется из чистой или луженой меди, что обеспечивает повышенное сопротивление постоянному электротоку, а также придает кабелю гибкость. Диэлектрический слой выполнен из вспененного гранулированного полиэтилена. Эти материалы дают стабильность качественных характеристик провода и длительный срок службы. Экранирующий слой представляет собой оплетку из медных или луженых проводков. Для повышения экранирующих свойств делается второй слой оплетки поверх ламинированной фольги из алюминия.

Современные магнитные антенны являются улучшенными вариациями рамочных аналогов. Такие приспособления представляют собой катушки на ферритовых сердцевинах. В силу повышенной магнитопроницаемости этого материала, магнитное поле электромагнитных волн в катушечных контурах генерирует очень мощный поток, более сильный, чем при отсутствующем сердечнике.

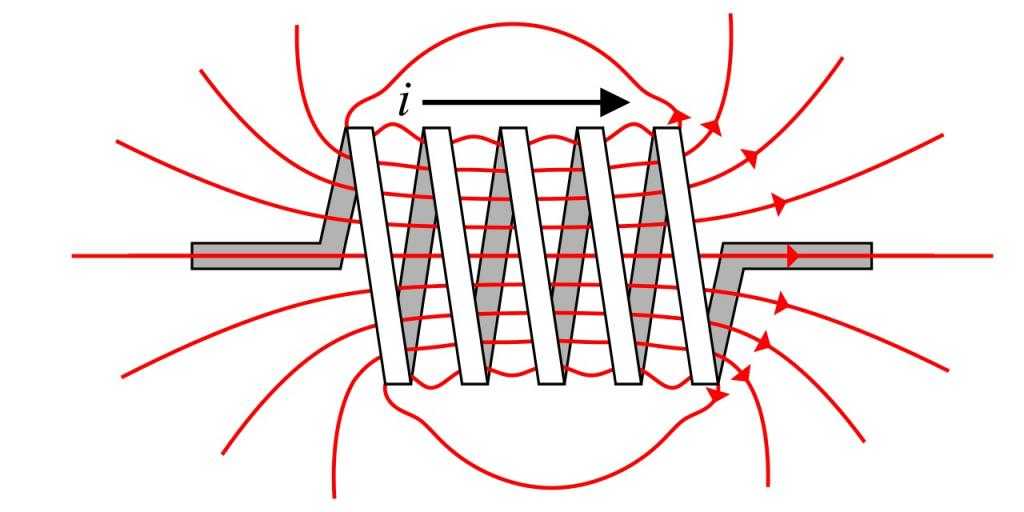

Катушки магнитной антенны с ферритовым сердечником

Даже небольшие катушки способны создать такую же электро-движущую силу, как и простые антенны-рамки, но больших габаритов.

Размеры сердечников составляют от 0,1 до 0,3 метра в длину и от ½ до 1 кв. см. площадью поперечного разреза. Каждая катушка, как правило, насчитывает 2-3 десятка витков медной проволоки.

Магнитные рамки для антенны из коаксиального кабеля представляют собой петли из проводникового материала, присоединенные к конденсатору. Чаще всего встречаются петли круглой формы, поскольку так устройство работает гораздо эффективней. Площадь круга меньше площади других геометрических форм, поэтому охват радиосигналов будет выше.

Обратите внимание! В магазинах для радиолюбителей продаются антенные рамки именно круглой формы. Однако существуют и треугольные, и квадратные, и даже многоугольные рамки, их применение объясняется особенностями местоположения в доме, габаритами радиоприемника и др

Рамка для радиоантенны в форме квадрата

Для приема сигнала в выбранном диапазоне используются петли, разные по диаметру.

В рамках как круглой, так и квадратной формы применяется нескрученный проводник (такие антенны называются одновитковыми), они отлично функционируют на диапазонах высоких частот, но при этом их габариты довольно крупные. Эти недостатки исправляет набирающая популярность у радиолюбителей, предпочитающих низкие частоты, магнитная рамочная конструкция, являющаяся многовиточной.

Немного слов о коротковолновиках

Коротковолновик

Коротковолновики – радиолюбители, занимающиеся вещанием в коротковолновом диапазоне. Занимающиеся конструированием, изготовлением и ремонтом передающих устройств люди проводят сеансы связи из различных уголков планеты. При этом для каждого из них достижением считается самая дальняя точка, с которой был проведен сеанс радиосвязи.

На заметку. Согласно действующему законодательству РФ, для радиолюбителей-коротковолновиков доступно вещание на 10 коротковолновых диапазонах со следующей длиной волн: 2200 м, 160 м, 80 м, 40 м, 30 м, 20 м, 16 м, 15 м, 12 м, 10 м. Использование высокочастотных диапазонов запрещено.

Как сделать антенну для цифрового телевидения своими руками: пошаговая инструкция

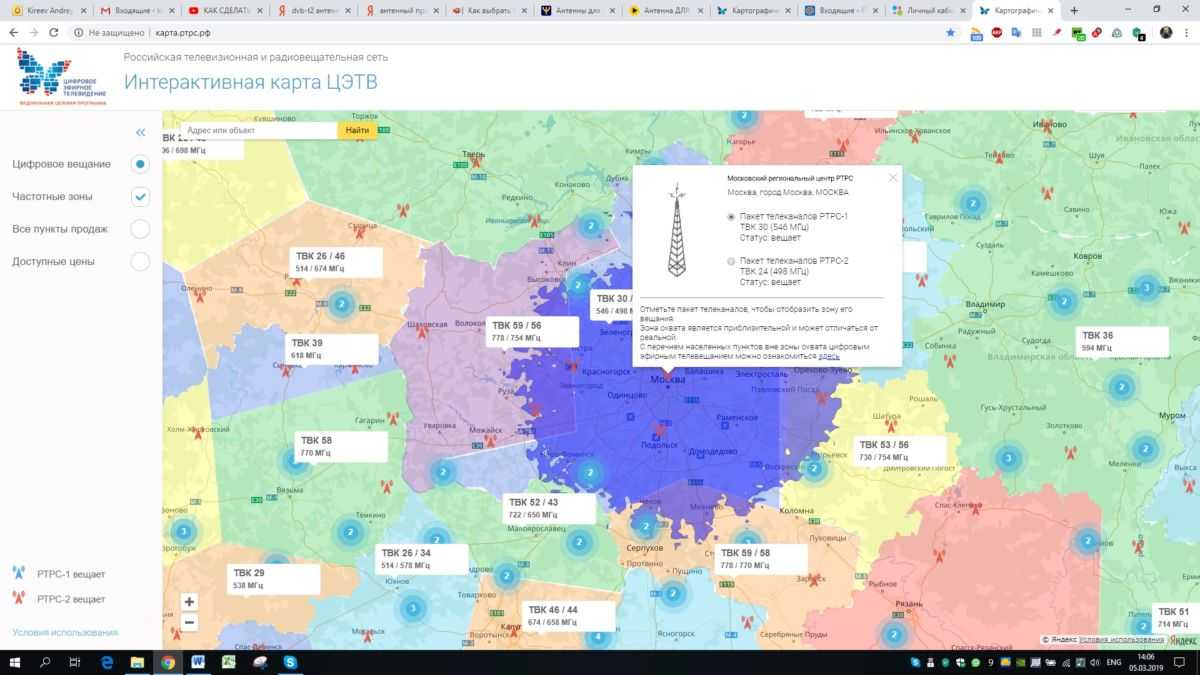

Чтобы, исходя из частотных карт, вычислить длину отрезков кабеля для антенны, нужно использовать формулу определения длины волны:

λ=300/F, где F — частота передаваемого сигнала в МГц.

Например, для частоты 546 МГц длина волны получается около 550 мм. Именно такой отрезок кабеля нужно использовать для получения первой окружности антенны.

Для приема второго мультиплекса с частотой 498 МГц длина антенного кабеля должна составлять около 600 мм.

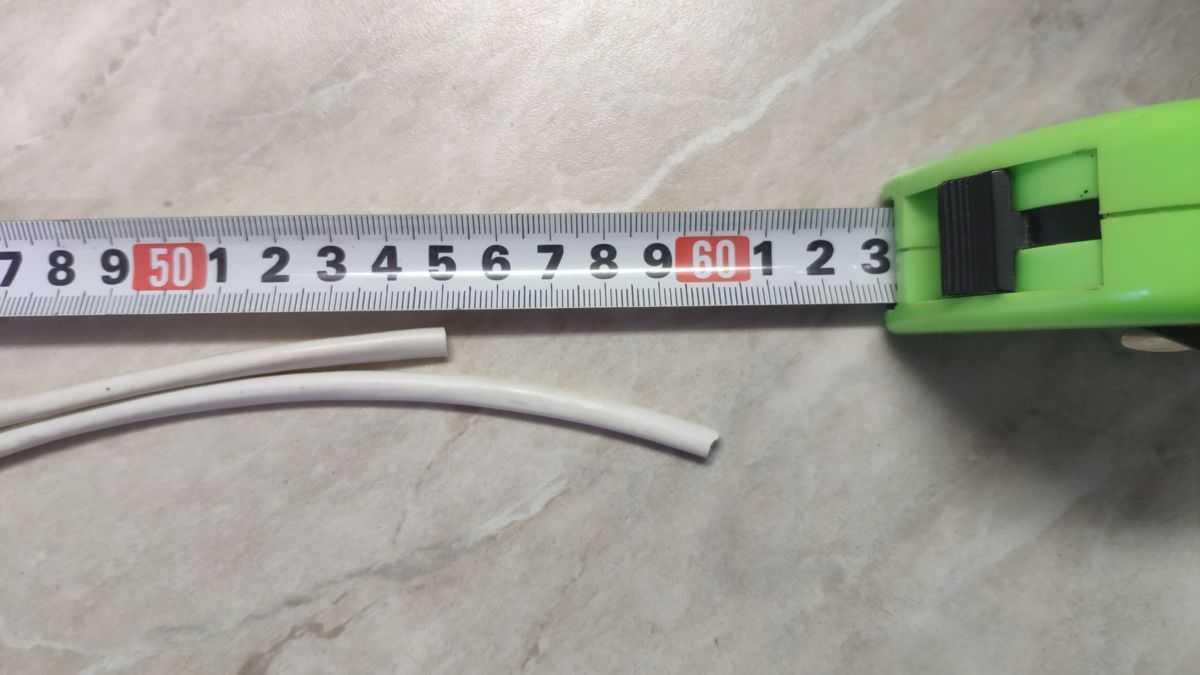

Первый шаг — отрежьте кабель нужными отрезками. В нашем случае это 550 и 600 мм. После этого каждый конец кабеля освобождается на 15 мм от внешней оплетки, а экранирование скрутите в тугую косичку и залудите паяльником. Центральную часть провода оставьте не тронутой в оплетке. Она не понадобится.

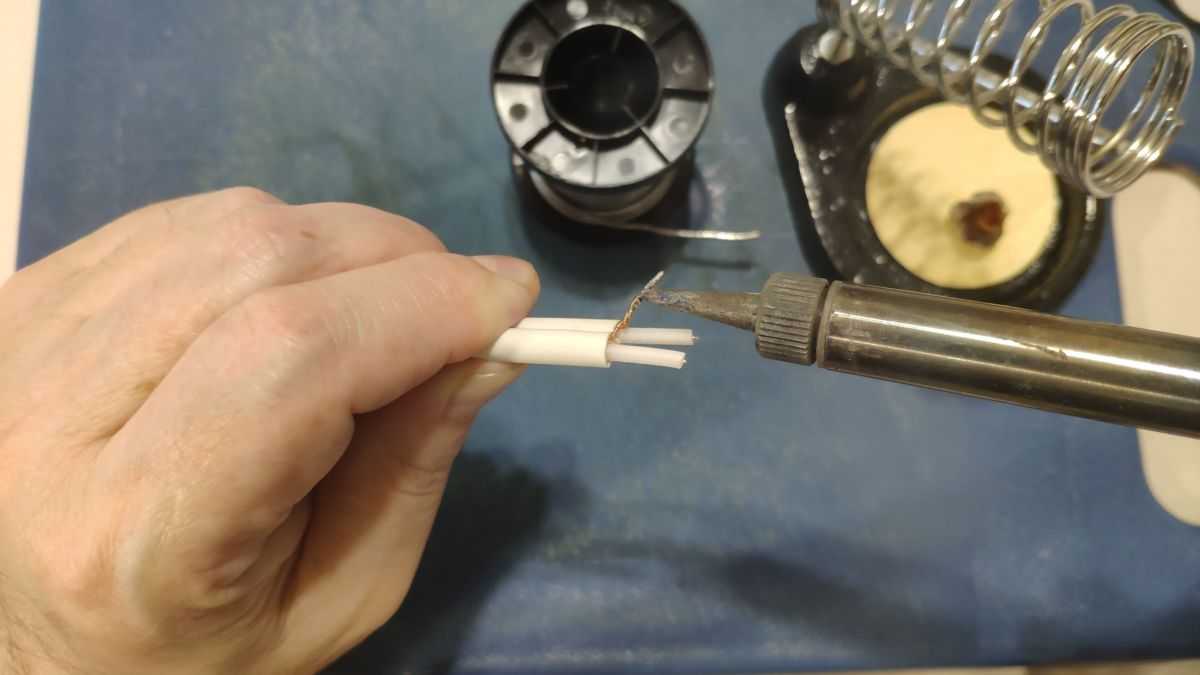

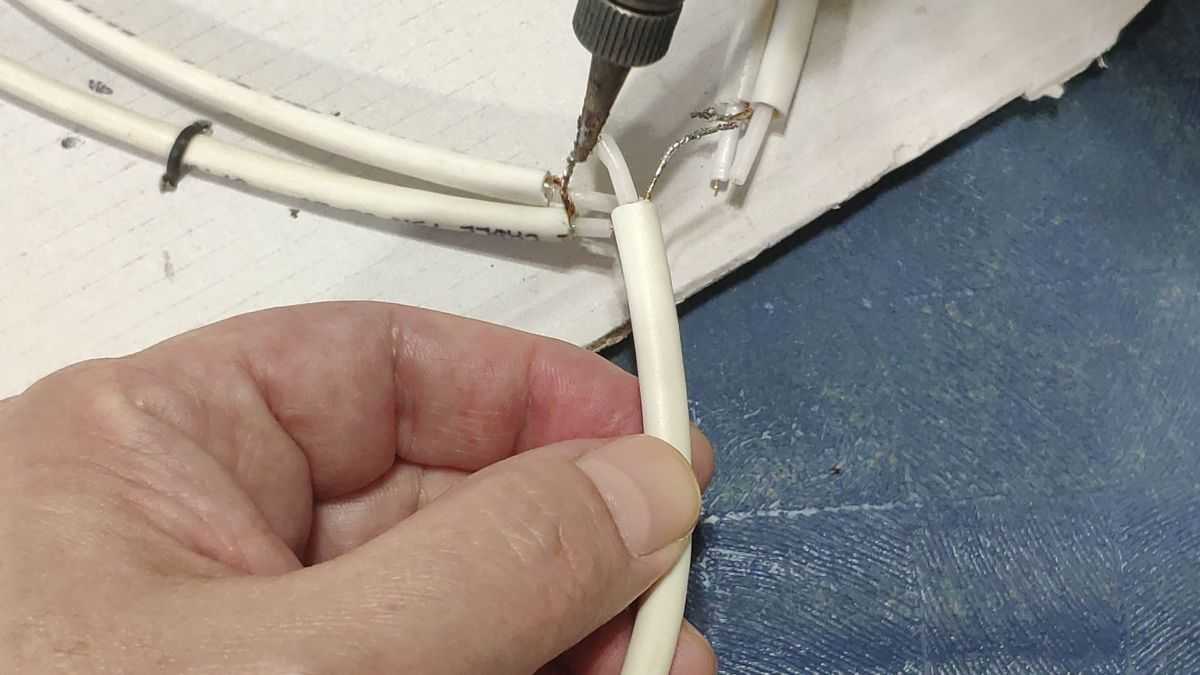

Второй шаг — спаяйте правый конец залуженной косички экрана одного провода с другим, затем также поступите с левыми концами кабеля. Центральные провода антенного кабеля не трогайте. Их даже можно обмотать изолентой, чтобы концы не соприкасались друг с другом.

Таким образом, основа нашей концентрической антенны сделана.

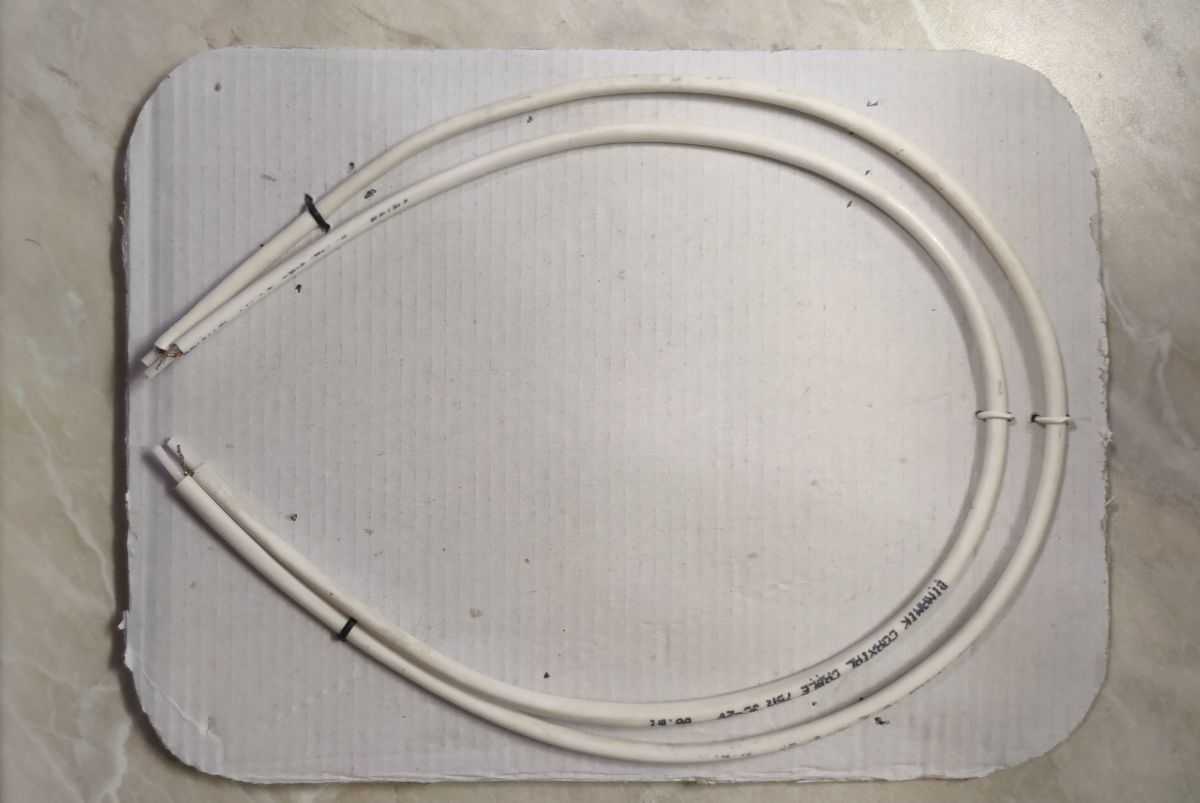

Третий шаг — сверните оба отрезка в кольца и расположите концентрически, т.е. одно кольцо внутри другого, например, на картонке из под обуви и закрепите ближе к концам упаковочными проволочками.Дело остается за малым — подсоединением антенного кабеля, ведущего к вашему телевизору и изоляцией оголенных контактов.

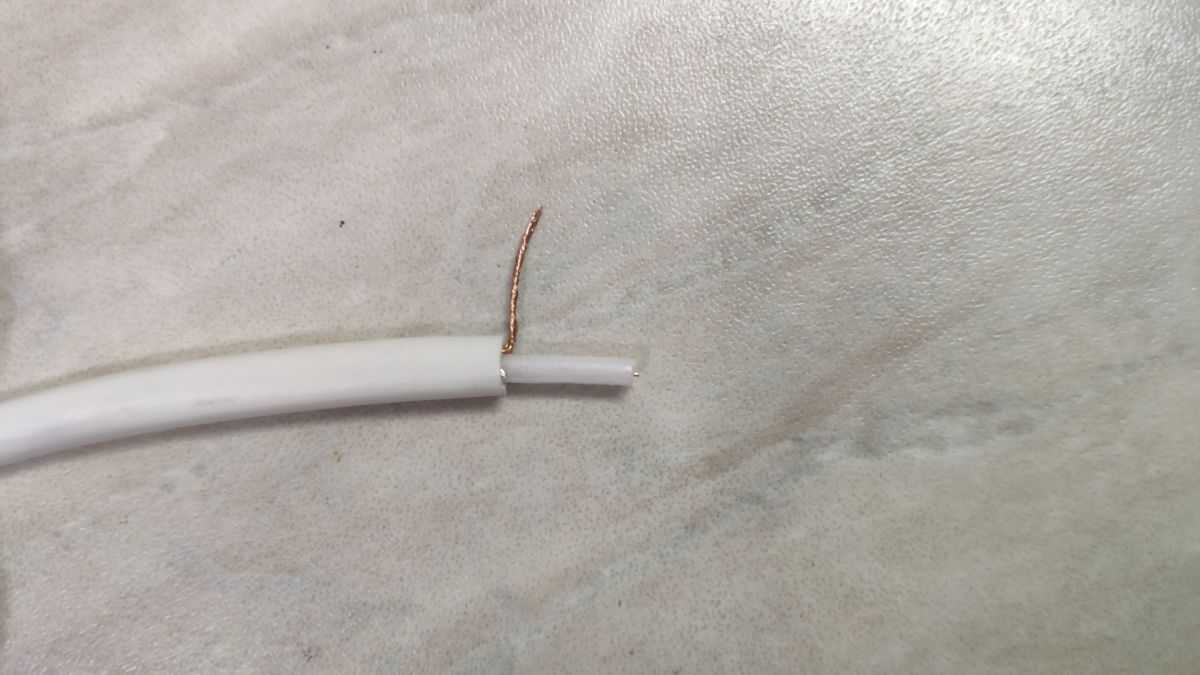

Четвертый шаг — возьмите ваш антенный кабель необходимой длины, зачистите его оба конца от внешней оплетки примерно на 15 мм. Конец кабеля, ведущий к антенне, зачистите особым способом: оплетку экранирующего кабеля скрутите в тугую косичку и залудите.

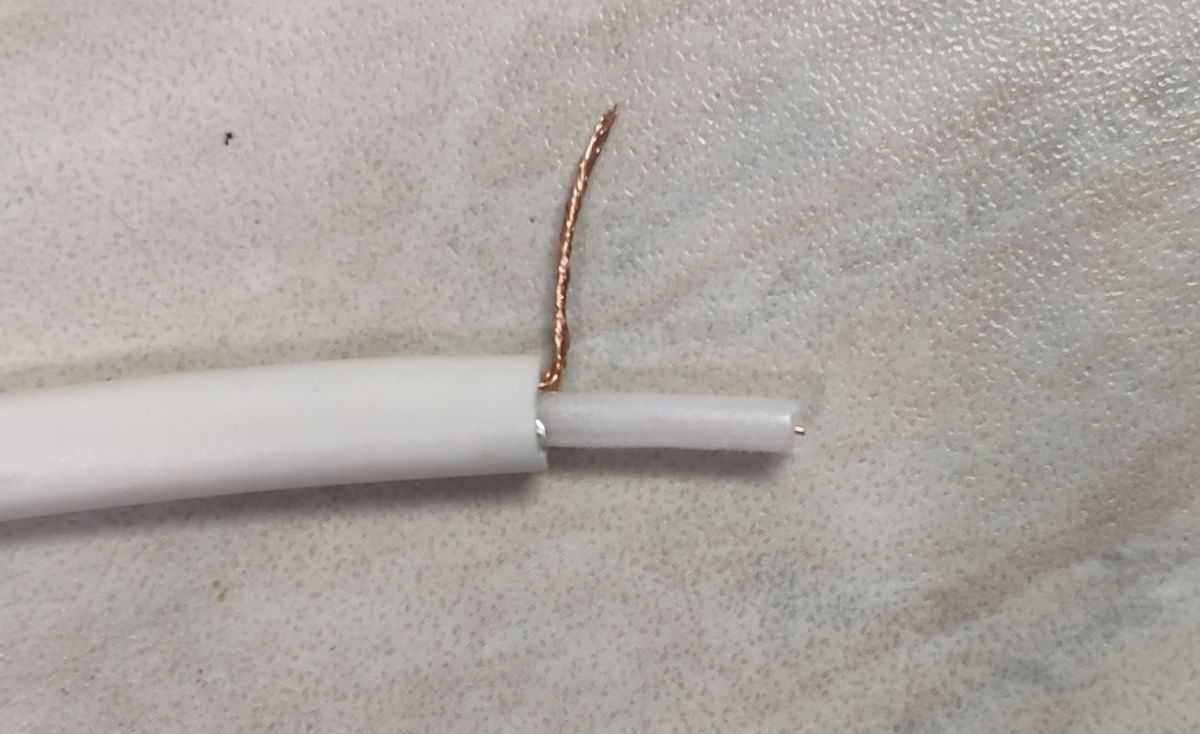

А центральный провод зачистите от оставшейся оплетки на 10 мм, оставив около 5 мм оплетки для зашиты от замыкания с проводом экрана.

Пятый шаг — подведите антенный кабель с подготовленными концами к полученной ранее антенне из концентрических колец и скрутите конец оплетки от него с концом от левой части антенны, спаяйте полученное соединение.

Шестой шаг — изоляция оголенных проводов. Для этих целей можно использовать изоленту или клеевой пистолет (если он у вас есть).Второй провод — центральную жилу кабеля, скрутите с концом оплетки правой части антенны и спаяйте соединение. Таким образом, вы получите припаянную оплетку экрана к левой части кольца, а центральную жилу — к правой части контура.

Седьмой шаг — подсоединение кабеля к антенному штекеру. Для этого обрежьте примерно на 15 мм внешнюю пластиковую оболочку кабеля и выверните наизнанку экранирующую проволоку, натянув ее на оболочку. Аккуратно зачистите на 10 мм центральную жилу. Вставьте ее в центральную часть штекера (если конструкция позволяет), а затем навинтите внешнюю экранирующую гайку, чтобы она плотно охватила экранирующую часть провода. Остатки экрана можно аккуратно отрезать.

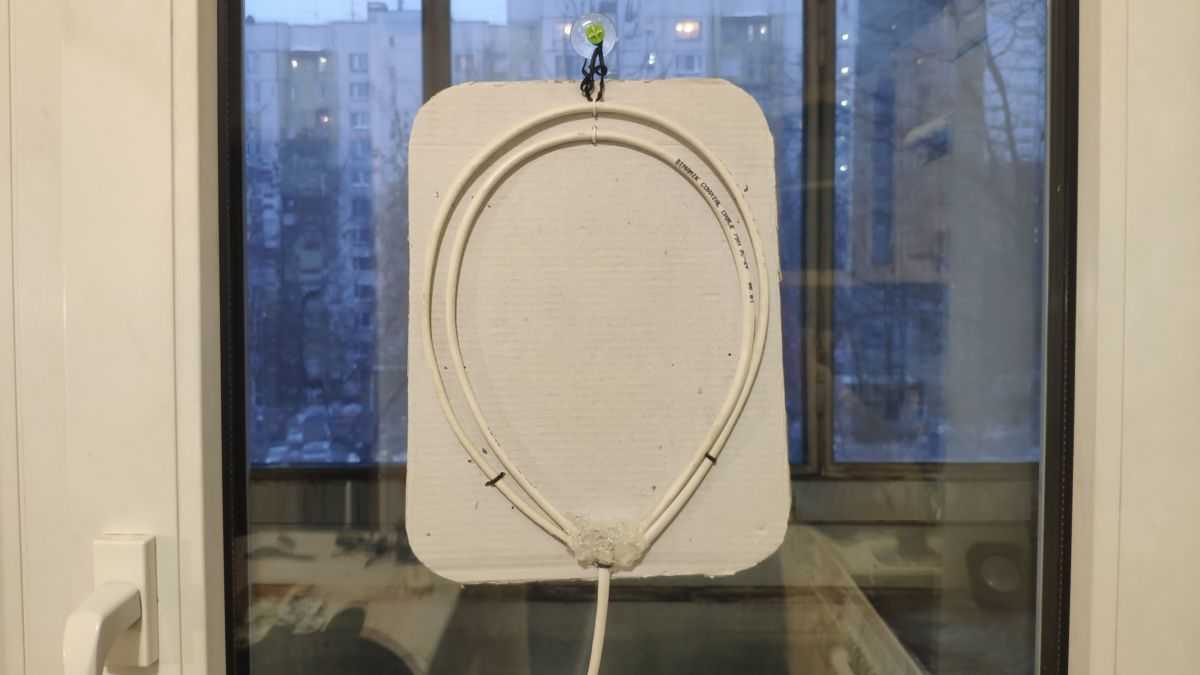

Таким образом, наша универсальная антенна для приема двух диапазонов частот готова к использованию внутри помещения. Антенна не требует усиления и дополнительных блоков питания. Но в плотной городской застройке все еще остается вопрос, как правильно установить антенну для цифрового телевидения. Для этого попробуйте экспериментальным путем определить место наилучшего приема.

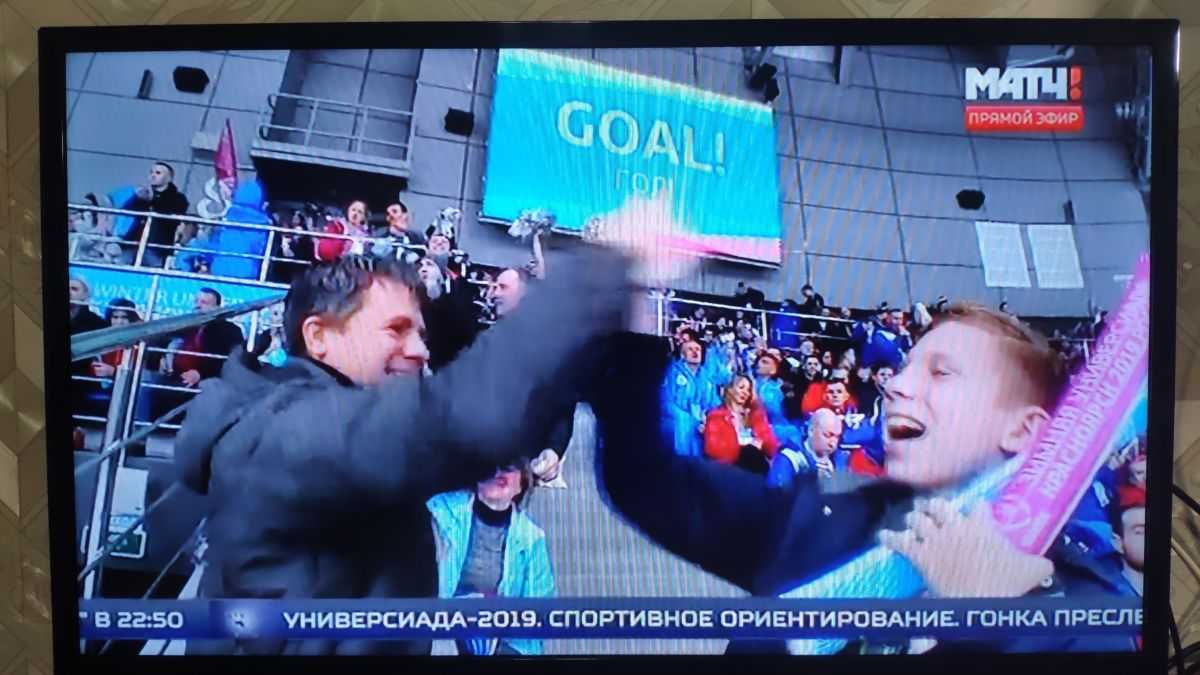

Если ваш телевизор не оснащен современным ресивером для приема эфирного цифрового телевидения стандарта DVB-T2, потребуется докупить этот блок. Какой из них лучше всего работает вы можете почитать в нашей статье.

Если вы считаете процедуру самостоятельного изготовления антенны сложной, готовую антенну для приема DVB-T2 можно купить примерно за 400-1200 рублей. Например, такую:

Плюсы и минусы устройства

Магнитные антенны из коаксиального кабеля имеют множество преимуществ перед другими устройствами аналогичного назначения:

их относительно просто монтировать, и в дальнейшем они не требуют особого обслуживания во время эксплуатации;
можно устанавливать в небольших помещениях;
срок службы таких антенн довольно велик;
доступность и невысокая себестоимость комплектующих, ее можно собрать самостоятельно при начальных познаниях и опыте в радиотехнике;
могут нормально функционировать, находясь по соседству с другими радиоагрегатами, использование в качестве составляющей магнита обеспечивает отличный чистый прием в условиях городов;
стабильность работы не зависит от сезонных и погодных условий, не требуется особых усилий для достижения четкого приема радиосигнала;
автомобильные антенны на магнитной основе очень мобильны, т.е. установить их можно за несколько минут и на любом месте автомобиля (при этом не требуется сверления), что способно внести заметный штрих в экстерьер машины (к тому же, антенн можно поставить несколько: в разных местах, что лишний раз продемонстрирует «крутость» автовладельца);
поскольку коэффициент усиления радиосигнала резко снижается при длинах волн меньше 1/10 протяженности периметра, то принимающая магнитная антенна помогает защитить радиоприемник от перегрузки другими радиостанциями;
в диапазоне УКВ-ЧМ (частотной модуляции, т.е. при частотах 65,9-74 мегагерц) магнитные антенны демонстрируют наиболее качественный прием, по сравнению с аналогами или даже аппаратами наружного типа, при этом величина рамочного периметра составляет от 20 до 40 сантиметров.

Магнитные антенны с коаксиальным кабелем не лишены и некоторых недостатков:

если приходится менять рабочий диапазон радиоприемника, нужно всё время заниматься подстройкой конденсаторов переменной емкости для более четкого приема сигнала;
легче всего избавиться от помех и посторонних эфирных шумов, разворачивая конструкцию антенны вокруг собственной оси и одновременно меняя ее месторасположение, однако, для рамочных магнитных устройств такие манипуляции бывают затруднены из-за различной формы рамок и неудобного расположения деревянного шлейфа;
во время передачи сигнала металлические элементы конструкции сильно разогреваются, что чревато ожогами при неосторожном обращении;
после установки длину коаксиального кабеля менять нельзя, потому что прием может значительно ухудшиться, что объясняется сбоем параметров в колебательной системе радиоприемника;
на круглой или квадратной рамке существует входное электросопротивление в 120 ом, тогда как на фидере оно 50 ом, поэтому для согласования приходится формировать рамку в форму прямоугольника, где короткие стороны в два раза меньше длинных, тогда сопротивление на входе также составит 50 ом, однако, конструктивно это довольно сложно и неудобно;
чем больше реальной массы магнитной антенны заменяется коаксиальным проводом, тем ниже качество приема, поэтому антенны такого типа надо выбирать очень вдумчиво.

Антенна рамочного типа

С помощью коаксиального кабеля и нескольких дополнительных приспособлений можно изготовить данную антенну, которая может работать с различными диапазонами частот. Все зависит от габаритов конструкции. На базе этого устройства можно создать и антенну ДМВ-диапазона.

С ее помощью можно передать сигнал на расстояние до 80 м, а к ее достоинствам можно отнести простоту изготовления и установки, а также высокую стабильность передачи сигнала.

Какие материалы для создания рамочной антенны понадобятся?

Коаксиальный кабель.
Деревянные бруски.
Конденсатор, емкость которого — 100 пФ.
Коаксиальный разъем.

Чтобы антенна работала стабильно, необходимо обеспечить стабильность работы конденсатора, то есть изолировать его от механических, погодных и других воздействий.

Антенна представляет собой петлю из кабеля, подключенного к конденсатору. Она может работать со многими частотными диапазонами. Например, с КВ-диапазоном. Чем больше площадь петли (лучше, если она будет круглой формы), тем больше охват принимаемого сигнала.

Конструкция крепится на деревянную стойку, изготовленную из брусков. Как подключить антенну? С помощью коаксиального разъема, соединяемого с выводным проводом.

Также в схему иногда включают согласующий трансформатор.

Элементы настройки и индикации антенны

1. Для настройки в резонанс магнитной антенны, лучше всего использовать вакуумные конденсаторы с большим пробивным напряжением и высокой добротностью. Более того, используя редуктор и электропривод, его настройку можно осуществлять дистанционно.

Мы проектируем бюджетную балконную антенну, к которой можно подойти в любой момент, изменить её положение в пространстве, перестроить или переключить на другую частоту. Если в точки «а» и «б»(см.Рис.6.а.) вместо дефицитного и дорогого переменного конденсатора с большими зазорами подключить ёмкость изготовленную из отрезков кабеля RG-213 с погонной ёмкостью 100пФ/м, то можно моментально изменять частоту настройки, а подстроечным конденсатором С1 уточнять резонанс настройки. Кабель-конденсатор можно скрутить в рулон и герметизировать любым из способов. Такой комплект емкостей можно иметь на каждый диапазон отдельно, а включать в схему посредством обычной электрической розеткой в паре с электрической вилкой. Примерные ёмкости С1 по диапазонам указаны в таблице1.

2. Индикацию настройки антенны в резонанс лучше производить прямо на самой антенне (так нагляднее). Для этого достаточно не далеко от катушки связи на полотне 1 (точка нулевого напряжения) намотать плотно 25-30 витков провода МГТФ, а индикатор настройки со всеми его элементами герметизировать от осадков. Простейшая схема изображена на рис.7.

Электрический излучатель, это ещё один дополнительный элемент излучения. Если магнитная антенна излучает электромагнитную волну с приоритетом магнитного поля, то электрический излучатель будет выполнять функцию дополнительного излучателя электрического поля-Е. По сути он должен заменить начальную ёмкость C1, а ток стока, который ранее бесполезно проходил между закрытыми обкладками С1, теперь работает на дополнительное излучение. Теперь доля подводимой мощности дополнительно будет излучаться электрическими излучателями, рис. 6.б. Полоса пропускания увеличится до пределов полосы радиолюбительского диапазона как в ЕН-антеннах. Емкость таких излучателей невысока (12-16пФ, не более 20-ти), а потому их эффективность на низкочастотных диапазонах будет невелика. Ознакомиться с работой ЕН-антенн можно по ссылкам:

Антенна типа ML-8 радио-наблюдателя значительно упрощает конструкцию в целом. В качестве материала петель L1;L2 можно применять более дешёвые материалы, например трубу ПВХ с алюминиевым слоем внутри для прокладки водопровода диаметром 10-12мм. Вместо высоковольтных конденсаторов можно применять обычные, с малым ТКЕ, а для плавной настройки на частоту использовать сдвоенные варикапы с управлением с места радионаблюдения.

Плюсы и минусы устройства

Преимущества

низкая себестоимость;
простота монтажа и обслуживания;
доступность исходных материалов;
установка в небольших комнатах;
долговечность устройства;
эффективная работа вблизи других радиоприборов;
отсутствие особых требований для достижения качественного приема (такие устройства работают стабильно и летом и зимой).

Недостатки

Главным недостатком является постоянная подстройка конденсаторов во время смены рабочего диапазона. Уровень помех уменьшается поворотом конструкции, что во время работы бывает крайне затруднительно из-за геометрических форм и расположения деревянных дощечек. Из-за излучений на близком расстоянии происходит передача информации с магнитных лент (во время включения магнитофона) на устройства с катушками индуктивности (телевизоры, радио и т.п.) даже при выключенных антеннах. Уровень наводок можно уменьшить за счет изменения расположения прибора.

Во время работы нельзя прикасаться к металлическим частям, из-за сильного нагрева можно получить ожоги.

Магнитные антенны

Теория гласит: в колебательном контуре из катушки индуктивности, конденсатора излучения не происходит. Замкнуто, волна качается на резонансной частоте сколь угодно, затухая, ввиду наличия активного сопротивления. Элементы контура, индуктивность, емкость, имеют чисто реактивный (мнимый) импеданс. Причем размер зависит от частоты по незамысловатому закону. Нечто вроде произведения круговой частоты (2 П f) на значение индуктивности или емкости, соответственно. При некотором значении противоположные по знаку мнимые компоненты становятся равны. В результате импеданс становится чисто активным, в идеале равен нулю.

В действительности биения затухают, каждый контур на практике характеризуется добротностью. Напомним, что импеданс состоит из чисто активной (действительной) части (резисторы), мнимой. К последним относятся емкости, сопротивление которых мнимое отрицательное и индуктивности с положительным мнимым сопротивлением. Теперь представим, что в контуре обкладки конденсатора начали разводить до тех пор, пока не оказались на противоположных концах индуктивности. Называется вибратором (диполем) Герца, представляет собой разновидность укороченного полуволнового, прочих видов вибраторов.

Максимум направленности соответствует оси стержня. Оба направления равноправны. Ввиду малого периметра рамочной антенны относительно длины волны сопротивление достаточно низкое. Не просто 1 Ом, доли Ома. Приближенно значение оценим формулой:

R = 197 (U / λ)4 Ом.

Под U понимается периметр в метрах, аналогично – длина волны λ. Наконец, R – сопротивление излучению, не путайте с активным, показываемым тестером. Параметр используется при расчете усилителя для согласования нагрузки. Следовательно, для ферритовых антенн, нужно значение помножить на квадрат числа витков.

Сборка антенны своими руками

Магнитные рамочные антенны отличаются достаточно простой конструкцией, поэтому их возможно выполнить даже не слишком опытным радиолюбителям. Такую антенну можно собрать с использованием коаксиального кабеля любого типоразмера.

Рамочная антенна из коаксиального кабеля

Для создания простейшего экземпляра магнитной антенны необходимы следующие составляющие элементы:

кабель-коаксиал (соосный) марки РГ213, примерно 12 метров;
кабель марки РГ58, около 4 метров;
планки из сухой древесины, 2 на 4 см в количестве 4 штук;
конденсатор емкости в 100 пикофарад, 1 штука, при этом межпластинное расстояние не должно превышать 3 мм;
коаксиальный разъем, одна штука.

Монтаж деталей рамочной магнитной антенны-самоделки является довольно несложной процедурой. Сначала сооружается крест из деревянных реек, на него в поперечном направлении прикрепляются дощечки с пропиленными канавками. На кресте монтируется петля для создания резонанса. Она должна состоять как минимум из 4 витков провода РГ213.

Кроме того, в планках крестовины, расположенных сверху, слева и справа сверлятся две дырки, где концы кабеля будут надежно закрепляться. Между ними необходимо пропилить три канавки. Габариты крестовой основы не столь важны, а вот боковая сторона коаксиала должна составлять ровно 67 сантиметров.

Рамка должна иметь сумму длин сторон, тождественную 1/10 волновой длины нижнего фм-диапазона или необходимой коротковолновой частоты. Однако, если радиосигнал достаточно мощный, то допустим периметр, равный 1/10 волновой длины верхнего фм-канала.

Если такую самодельную антенну планируется использовать в течение длительного периода (как на открытой местности, так и в помещении), лучше всего брать кабель, выполненный из технической меди с фольговой оплеткой (иногда подходит и отполированная до блеска трубка). В противном случае со временем хорошего радиоприема ожидать не приходится.

Для окрашивания лучше всего использовать краски, содержащие окислы металлов.

Что касается магнитной рамки, то для наиболее эффективного функционирования конструкции надо, чтобы потери в его полотне были адекватны сопротивлению всей системы.

Магнитные рамочные антенны с использованием коаксиального кабеля – современный улучшенный вариант обычных рамочных антенн, которые обеспечивают отличный прием радиосигнала главным образом в фм-диапазоне и имеют повышенную мобильность. Самостоятельно вполне рабочий экземпляр можно собрать, даже не проходя особой подготовки.

Радиоволны

Все антенны работают с определенным диапазоном волн. Волны можно классифицировать по длине или по частоте. При этом стоит учесть, что длина пропорциональна в обратном отношении частоте.

Далее приведена таблица соответствия видов радиоволн их параметрам длины и частоты.

Вид волн	Длина волн, м	Частота
Сверхдлинные	105-104	3-30 КГц
Длинные	104-103	30-300 КГц
Средние	103-102	300 КГц – 3 МГц
Короткие	100-10	3-30 МГц
Метровые	10-1	30-300 МГц
Дециметровые	1-0,1	300 МГц – 3 ГГц
Сантиметровые	0,1-0,01	3-30 ГГц
Миллиметровые	0,01-0,001	30-300 ГГц

Часто названия волн заменяют названиями диапазонов. Например, КВ-диапазоном называется диапазон коротких волн.

Метровые, дециметровые, сантиметровые и миллиметровые волны входят в диапазон УКВ – ультракоротких волн. Устройства, работающие с дециметровыми волнами, называются антеннами ДМВ-диапазона (далее – по аналогии).

Оплетка коаксиального кабеля

Оплетка магнитной рамки дает больший КПД, чем медные трубки и утолщение диаметра проводника. Для домашних экспериментов не подойдут модели в черной пластиковой оболочке, т.к. она содержит большое количество сажи. Во время работы металлические части при сильном нагреве оболочки выделяют вредные для человека химические соединения. К тому же эта особенность снижает сигнал передачи.

Коаксиальный кабель SAT-50M производства Италии

Этот тип коаксиального кабеля подходит исключительно для антенн большого размера, т.к. их сопротивление излучения проводника полностью компенсирует входное сопротивление.

Эффективность антенн

Эффективность приемной антенны, реагирующей на магнитное поле, напрямую связана с действующей высотой. Это высота расположения точки, из которой выходит излучаемое антенной колебание, над определенной точкой земной поверхности.

Действующая высота влияет на ЭДС, создаваемую в антенне. Соответственно, чем выше ее значение, тем больше ЭДС, тем более слабые сигналы способна принимать антенна.

От чего зависит действующая высота антенны, реагирующей на магнитную составляющую ЭМП?

От эффективной проницаемости.
Площади сечения сердечника.
Числа витков катушки.
Длины обмотки, составляющей саму катушку.
Диаметра обмотки.
Рабочей длины волны.

Действующая высота антенны будет тем выше, чем больше первые четыре параметра вышеприведенного списка, а также меньше разница диаметров сердечника антенны и провода обмотки. Чем меньше длина волны, тем высота также больше.

Свойства магнитных антенн

Посмотрим, как сделать магнитную антенну самостоятельно. Вначале определите длину окружности и емкость подстроечного конденсатора. Особенности магнитной антенны таковы: конструкция требует согласования в обязательном порядке. Отличительным признаком является невероятное число вариантов проведения этой операции, вырисовывается отдельная тема разговора.

Антенна магнитная

Длина периметра магнитной антенны колеблется в пределах 0,123 – 0,246 λ. Если требуется перекрыть диапазон, то нужно правильно подобрать конденсатор. В свободном пространстве, магнитной антенны диаграмма направленности в виде тора, наблюдаем, расположив виток параллельно земле. Поляризация будет линейная горизонтальная. Это годный вариант для приема телевещания. Недостаток: угол возвышения лепестка зависит от высоты подвеса. Считается, что для расстояния до Земли λ цифра составит 14 градусов. Непостоянство считаем отрицательным качеством. Для радио магнитные антенны применяются часто.

Усиление составляет 1,76 дБи, на 0,39 меньше полуволнового вибратора. Размер последнего для частоты составит десятки метров – куда денешь громадину. Выводы делайте сами. Магнитная антенна невелика (периметр составляет 2 метра для длины волны 20 метров, меньше метра поперечником). Для сравнения на частоте 34 МГц, с которой хорошо знакомы дальнобойщики, благодаря рациям, длина волны составляет 8,8 метра. Известно: хороший полуволновый вибратор вместит редкий Камаз. Кстати, ранее приводили описание конструкции рамочной антенны, образуемой резиновой прокладкой заднего стекла легкового автомобиля ВАЗ. При малых габаритах работало устройство достаточно хорошо.

Кстати, конструкция считается прагматичнее, нежели типичные штыревые антенны авто, где настройка ведется изменением индуктивности. Потерь получается меньше. Диаграмма направленности охватывает высокие углы места, касаясь вертикали. В случае со штыревой антенной возможности нет.

Самодельная антенна

Как правильно выбрать длину окружности. С увеличением растет усиление. Должна удовлетворить условию, приведенному выше, быть по возможности больше. Иногда нужно перекрыть диапазон частот. Рост периметра увеличивает полосу пропускания устройства. При ширине типичного канала 10 кГц теряет смысл. Будут автоматически отсекаться соседние несущие станций вещания. Необязательно больше значит лучше. Ради усиления затевался сыр-бор. Антенна выбирается периметром максимальная, предоставляя требуемую избирательность.

Теперь главный вопрос: определить емкость. Чтобы параллельно индуктивности петли образовали резонанс по известной школьной формуле. Определение параметров контура согласно выражению:

L = 2U (ln(U/d) – 1,07) нГн;

U и d – длина витка, диаметр. Подвох. U = П d, следовательно, вместо отношения можно брать натуральный логарифм числа Пи. Ошибка ли автора, сказать не беремся. Быть может, учитывается факт, что настроечный конденсатор отнимает часть длины, усилитель… Емкость находим по индуктивности из выражения резонанса контура:

f = 1/ 2П √LC; откуда

С = 1/ 4П2 L f2.

Однако в литературе рекомендуют пользоваться приближенной формулой для расчета:

С = 25330 / f2 L,

где f — частота резонанса в МГц, а L – индуктивность в мкГн.

Антенна приемника

Что касается способа снятия сигнала, то это делаем со стороны подстроечного конденсатора по обоим бокам, либо с противоположной стороны круговой петли. В последнем случае рекомендуется ввести управление конденсатором при помощи серводвигателя на расстоянии, полагаем, большинству читателей это покажется сильно надуманным, на свете не так много радиолюбителей, уверенных в нужности изготовленной собственноручно магнитной антенны.

Антенны мобильных телефонов

Еще не так давно во многих моделях мобильных телефонов использовались достаточно крупные для данных устройств направленные антенны. Однако по мере развития телекоммуникационных технологий работа мобильных средств связи постепенно перешла из коротковолнового в вч диапазоны до 2500 МГц. Такая рабочая частота соответствует длине волны всего 12 см, благодаря чему для проведения эффективных сеансов связи достаточно небольшого встроенного в телефон передающего устройства.

Таким образом, правильно собранная, установленная и настроенная коротковолновая антенна – это залог устойчивой и качественной связи с живущими в самых отдаленных уголках планеты радиолюбителями. Благодаря большому разнообразию конструкций и моделей, собираемое из подручных материалов такое передающее устройство может быть установлено практически в любом доступном месте: на крыше, балконе и даже внутри жилого помещения.

Тип приемной антенны

На самом деле, на КВ диапазоне тип приемной антенны не столь критичен. Обычно бывает достаточно провода длинной 10-30 метров, а коаксиальный кабель можно подключить в любом удобном месте антенны, хотя для обеспечения большей широкополосности (многодиапазонности), кабель лучше подключать ближе к середине провода (получится Т-антенна с экранированным снижением). В таком случае оплетка коаксиального кабеля к антенне не подключается.

Проволочные антенны

Хотя более длинные антенны могут принять больше сигналов, они также будут принимать больше помех. Это несколько уравнивает их с короткими антеннами. Кроме этого, длинные антенны перегружают (появляются “фантомные” сигналы по всему диапазону, так называемая интермодуляция) бытовые и портативные радиоприемники сильными сигналами радиостанций, т.к. у них небольшой динамический диапазон по сравнению с любительскими или профессиональными радиоприемниками. В этом случае в радиоприемнике надо включить аттенюатор (переключатель установить в положение LOCAL).

Если вы используете длинный провод и подключаетесь к концу антенны, то лучше будет использовать для подключения коаксиального кабеля согласующий трансформатор (балун) 9:1, т.к. антенна “длинный провод” имеет высокое активное сопротивление (порядка 500 Ом) и такое согласование снижает потери на отраженный сигнал.

Трансформатор для антенны длинный провод 9:1

Согласующий трансформатор WR LWA-0130, соотношение 9:1

Активная антенна

Если у вас нет возможность повесить внешнюю антенну, то можно использовать активную антенну. Активная антенна – это, как правило, устройство, сочетающее в себе рамочную антенну (или ферритовую или телескопическую), широкополосный малошумящий высокочастотный усилитель и преселектор (хорошая активная КВ антенна стоит свыше 5000 рублей, правда для бытовых радиоприемников нет смысла приобретать дорогую, вполне подойдет что-то вроде Degen DE31MS). Для снижения помех от сети лучше выбрать активную антенну, работающую от батареек.

Смысл активной антенны в том, чтобы как можно сильнее подавить помеху и усилить полезный сигнал на уровне РЧ (радиочастоты), не прибегая к преобразованиям.

Кроме активной антенны можно использовать любую комнатную, которую сможете сделать (проволочную, рамочную или ферритовую). В железобетонных домах комнатную антенну надо располагать подальше от электропроводки, ближе к окну (лучше на балконе).

Магнитная антенна

Магнитные антенны (рамочная или ферритовая), в той или иной мере, при благоприятном стечении обстоятельств, позволяют снизить уровень “городского шума” (вернее будет сказать, повысить соотношение “сигнал-шум”) за счет своих направленных свойств. Более того, магнитная антенна не принимает электрическую составляющую электромагнитного поля, что также снижает уровень помех.

Магнитная рамочная антенна

К слову сказать, ЭКСПЕРИМЕНТ – это основа радиолюбительства. Внешние условия играют в распространении радиоволн существенную роль. Что хорошо работает у одного радиолюбителя, может совсем не работать у другого. Самый наглядный эксперимент распространения радиоволн можно провести с телевизионной дециметровой антенной. Вращая её вокруг вертикальной оси можно заметить, что наиболее качественное изображение не всегда соответствует направлению на телецентр. Это связано с тем, что радиоволны при распространении отражаются и “смешиваются с другими” (происходит интерференция) и наиболее “качественный” сигнал приходит с отраженной волной, а не с прямой.

Форма магнитных рамок

Магнитная антенна из коаксиального кабеля – петля из проводника, которая подключается к конденсатору. Петля, как правило, имеет вид круга. Это обусловлено тем, что такая форма повышает эффективность конструкции. Площадь этой фигуры наибольшая по сравнению с площадью других геометрических тел, следовательно, и охват сигнала будет увеличен. Производители товаров для радиолюбителей выпускают именно круглые рамки.

Установка конструкции на балконе

Чтобы приборы работали на конкретном диапазоне волн, сооружают петли различных диаметров.

Существуют также модели в виде треугольников, квадратов и многоугольников. Применение таких конструкций обусловлено в каждом конкретном случае разными факторами: расположение устройства в комнате, компактность и др.

Круглые и квадратные рамки считаются одновитковыми, т.к. проводник не скручен. На сегодняшний день специальные программы типа KI6GD позволяют рассчитывать характеристики только одновитковых антенн. Этот вид неплохо зарекомендовал себя для работы на высокочастотных диапазонах. Главным недостатком их является крупногабаритность. Многие специалисты стремятся к работе на низких частотах, поэтому магнитная рамочная установка так популярна.

Проведенные сравнительные расчеты нескольких схем с одним, двумя и более витками, при аналогичных условиях эксплуатации показали сомнительную эффективность многовиточных конструкций. Увеличение витков максимально целесообразно исключительно для уменьшения габаритов всего устройства. К тому же для реализации данной схемы необходимо повышение расхода кабеля, следовательно, неоправданно увеличивается стоимость самоделки.

Как сделать самодельную антенну для телевизора своими руками?

Полотно магнитной рамки

Для максимальной эффективности работы установки необходимо добиться одного условия: сопротивление потерь в полотне рамки должно быть сопоставимо с величиной сопротивления излучения всей конструкции. Для медных тонких трубок это условие легко выполняется. Для коаксиальных кабелей большого диаметра такого эффекта добиться сложнее из-за высокого сопротивления материла. На практике применяются оба типа конструкций, т.к. другие типы работают намного хуже.

Приемные рамки

Если устройство выполняет исключительно функцию приемника, то для ее работы можно использовать обычные конденсаторы с твердыми диэлектриками. Приемные рамки для уменьшения габаритов выполняют многовиточными (из тонкой проволоки).
