Правила выполнения ремонтных работ
Следует знать трассы проложенных кабелей и расположение распределительных коробок. Для этого требуется изучить схему электропроводки.
Затем необходимо определить места повреждения электропроводки, выяснить причины. Такой анализ поможет правильно выполнить ремонт: возможно, необходимо внести изменения (добавить розетку, перенести ее в другое место и т.п.).
Прежде, чем начинать ремонт электропроводки, необходимо отключить все потребители и электропитание в щитовой. Проверяют отсутствие напряжение обычным индикатором.
Если ремонт не предполагает замену проводов, выполняют следующее.
- Вскрывают крышки распределительных коробок и освобождают скрутки от изоляции для осмотра. Окислившиеся жилы очищают, скрутки пропаивают. Они должны быть туго свиты и быть достаточно длинными. Каждая скрутка изолируется отдельно. Допускается использование современных скотч-локов для соединения проводов.
- Старые розетки меняют на новые. Если замена не требуется – очищают окисленные жилы и сильнее закручивают стягивающие винты в клеммах. Так же поступают с выключателями.
- Выполняется замена автоматических выключателей. При этом следует для медных жил сечением 2,5 мм² устанавливают «автоматы» номиналом 25 А, для жил сечением 1,5 мм² — 16 А.
Что нужно сделать для замены
Чтобы заменить электрическую проводку в квартире, необходимо:
- Разработать проект и схему разводки проводов.
- Демонтировать старую сеть.
- Проложить новые электропровода (открытым либо закрытым способом).
- Установить и подключить электроустановочные изделия и приборы освещения с выключателями.
- Смонтировать распределительный щит с защитой.
- Проверить созданную электросеть в целом и каждую отдельную линию на короткие замыкания.
Принципиально сложного ничего здесь нет. При наличии минимальных навыков в электромонтаже все можно выполнить своими руками. Однако подобную замену обязательно следует делать поэтапно шаг за шагом и при строгом соблюдении правил ПУЭ.
Разработка схемы
Составление схемы разводки электропроводов по квартире позволяет четко определить нужное количество расходных материалов и объемы работ. В ней указываются все потребители электроэнергии и места расположения розеток, выключателей и т.п.
Основной момент здесь – это общая потребляемая мощность.
Когда готовится план под новую электропроводку в частном доме за городом, то приходится у энергетиков заранее получать техусловия на подводимые к участку киловатты. Обычно это порядка 5–15 кВт.
Квартирная электросеть уже существует и уже подключена к общедомовой сети. И чаще всего значение разрешенной мощности для нее колеблется в пределах 1,3–5 кВт. Только в современных многоэтажках без газовых плит этот параметр может доходить до 10 кВт.
Выходить при замене электропроводки за установленный максимум нельзя. Это приведет к аварии и срабатыванию защиты на общей сети, а потом ЖЭКовские электрики моментально вычислят проблемную квартиру и предъявят претензии. Существующую разрешенную мощность надо сначала узнать в ЖЭКе, а уже потом отталкиваться от этих цифр и разбивать внутриквартирных потребителей на группы.
Схема электропроводки в квартире
Согласование
Формально все, что находится в квартире, является собственностью хозяина жилья. Поэтому в принципе внутреннюю проводку можно менять как угодно. Однако если сделано это будут с ошибками и после произойдет авария с пострадавшими, то вся ответственность ляжет на подобного хозяина-самоделкина.
Жесткие требования по согласованию в ЖилИнспекции относятся только к перепланировкам. Обычная замена проводки к этой категории работ не относится. Но при глобальных изменениях во внутриквартирной сети и полной ее переделке с подключением электрического бойлера или электроплиты с большой мощностью, заказать план и согласовать его в ЖЭКе (или у энергетиков, зависит от региона) все же придется. А вот просто переложить провода со сменой старых алюминиевых на новые медные возможно без хождения по инстанциям.
Прокладка электропроводки
Самостоятельный монтаж электропроводки в квартире обойдется дешевле, нежели альтернатива с вызовом профессиональных электриков. Однако если навыков подобных работ нет, а «киловатты», «УЗО», «заземление» и «амперы» являются какими-то совершено непонятными терминами, то лучше обратиться к профессионалам. В противном случае за замену проводки в квартире можно взяться и самому.

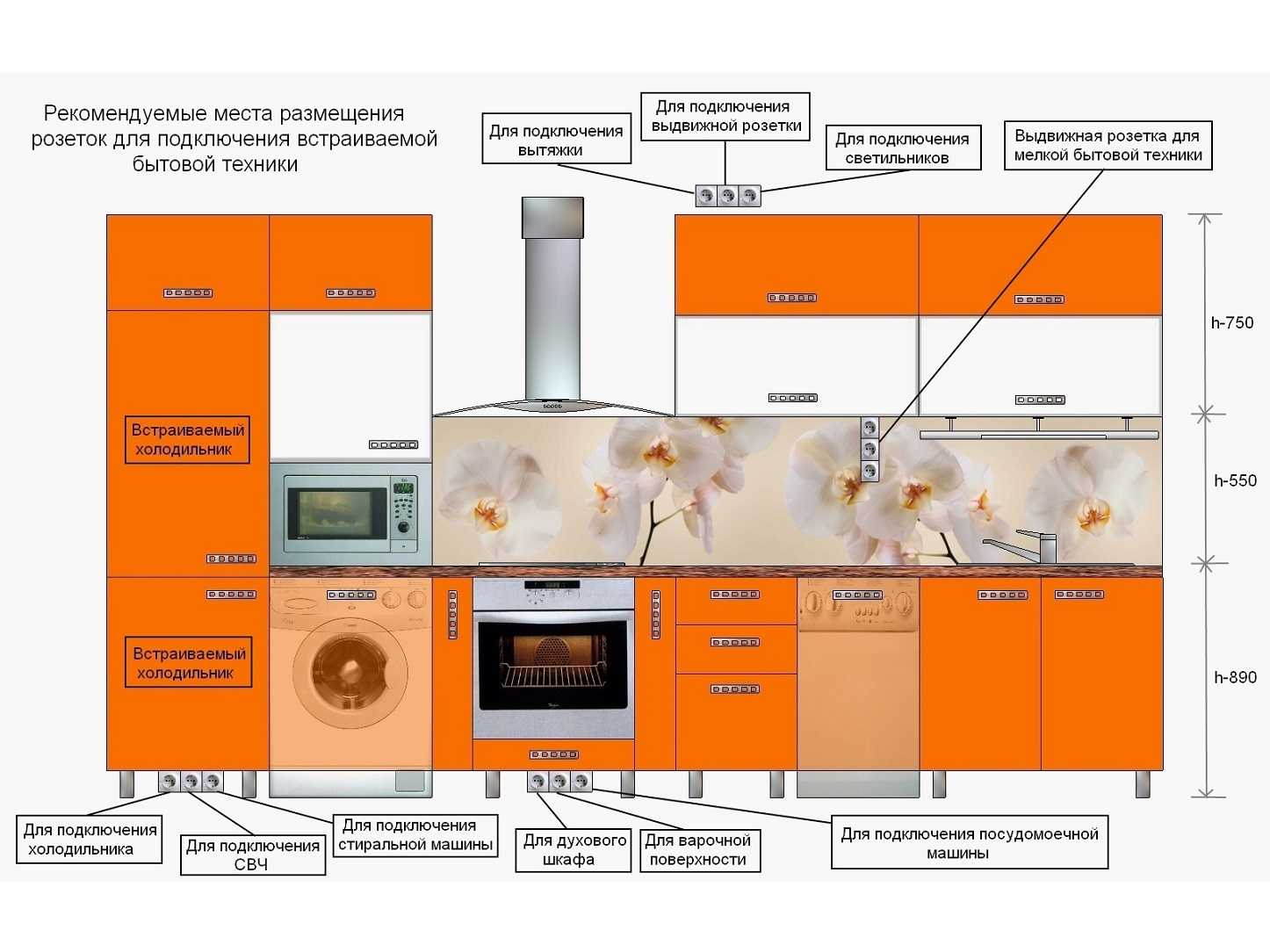

Схема размещения розеток для кухонной техники
Причины возникновения аварийных ситуаций
Итак, первая и самая основная причина неисправности электрики – желание сэкономить на материалах. Специально выбранное маленькое сечение кабеля (т.к. он будет стоить меньше), дешевая китайская фурнитура, монтаж непрофессионалами. Все это приводит к тому, что через короткий промежуток времени в квартирах происходят пожары в результате возгорания электропроводки.
Второй причиной является старая электропроводка. Как правило, замену кабельной линии в квартире и частном доме осуществляют раз в 10-15 лет. За это время большинство соединений в распределительных коробках ослабевают, изоляция кабелей разрушается, в результате чего и пропадает свет. К тому же, раньше норма потребления электроэнергии была на порядок меньше, поэтому и сечение кабеля было небольшое. Сейчас же, с появлением мощных потребителей, например, котлов и электроплит, сечение кабеля должно быть относительно большим. Например, согласно СП 31.110, п.9.2 электроплиты нужно подключать отдельным кабелем сечением не менее 6 кв.мм.
Третья причина – неправильный электромонтаж. Даже если вы только провели электропроводку, она может уже находиться в неисправном состоянии. Это связано с тем, что неправильно были выполнены соединения проводов, сечение кабеля выбрано с ошибкой (хуже, если слишком маленькое), либо при монтаже была повреждена изоляция проводника. Как результат – утечка тока, возгорание проводки, выход из строя бытовой техники и т.д.
Неправильная эксплуатация. Бывает так, что электропроводка новая, но из-за того, что хозяева небрежно относятся к ней, возникают всякого рода неисправности электрики в доме либо квартире. Например, выдергивание вилки из розетки влечет за собой ситуацию, когда розетка выпадает из стены. Куда хуже, когда происходит механическое повреждение кабеля в стене при вбивании гвоздя (если решили повесить картину) или же сверлении отверстий под крепление для телевизора.
Помимо этого к причинам неисправности проводки можно отнести затопление квартиры соседями сверху, коррозию проводов (чаще всего в месте соединения алюминия с медью), а также выход из строя бытовой техники. Что касается последнего, например, очень часто стиральная машина бьет током при пробое нагревательного элемента (ТЭНа).
Граница эксплуатационной ответственности
В законодательстве есть понятие граница эксплуатационной ответственности. По сути, она разделяет, за что отвечает управляющая компания дома, а за что собственник жилья.
Для электроснабжения квартиры граница эксплуатационной ответственности «пролегает» по месту подключения кабеля (проводов) электропитания квартиры к автомату защиты (пакетному выключателю) установленному до электросчетчика (прибор учета расхода электроэнергии) данной квартиры.
Это значит, что электроснабжение квартиры, за которое отвечает собственник, включает:
- общий (для квартиры) автомат защиты (вводной автомат) или пакетный выключатель и/или противопожарное УЗО;
- Счетчик учета потребления электроэнергии;
- Кабель или провода от счетчика учета до квартиры (если в квартире стоит квартирный щиток);
- Автоматы защиты между квартирным щитком (если он есть) и счетчиком учета.
В квартирах, где нет квартирного щитка, граница эксплуатационной ответственности проходит для каждой квартиры в этажном щите.
