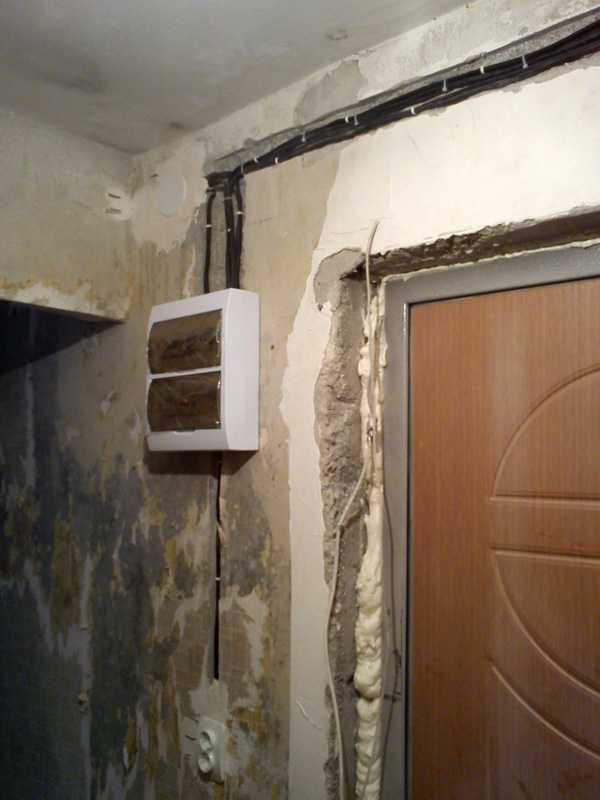

Как перенести электрощит в квартире и в доме на другое место (законно)

Вариант 1

Это самая простая схема вводного щита с прибором учета электроэнергии. На ней изображена система заземления TN-S, то есть когда от источника питания приходят отдельные самостоятельные нулевой рабочий и нулевой защитный проводники. В данной однофазной схеме щита на вводе стоит двухполюсный автоматический выключатель.

Здесь и на последующих схемах номиналы и характеристики защитных устройств выбраны произвольным образом. У вас они могут отличаться, но сама суть соединений между автоматическими выключателями и другими защитными устройствами остается такой же.

После вводного автомата идет счетчик. Для принятия его на учет должны пломбироваться вводное коммутационное устройство и сам прибор учета электроэнергии. Далее идут однополюсные групповые автоматические выключатели. Фаза всегда подается на автоматические выключатели, а ноль на нулевую шину. Так получается, что все нулевые рабочие проводники разных групп объединяются между собой, а фазные проводники коммутируются с помощью автоматов.

Данный вариант схемы является самым простым и очень часто встречается на различных объектах.

Электрический щиток в квартире

Независимо от способа первым всегда стоит вводный автомат.

Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене

Крайне важно, что в схеме были использованы условные обозначения, которые подробно расписаны в ГОСТ. Обычно в процессе сборки проводятся отделочные работы, на время которых внутренности корпуса лучше прикрыть

Обычно в процессе сборки проводятся отделочные работы, на время которых внутренности корпуса лучше прикрыть.

Дополнительные автоматические выключатели. В клеммы вставляются оголенные концы дуг и затягиваются винтами. Удобнее всего расположить его возле входной двери в прихожей.

После реле напряжения общая линия разбивается на 3 зоны, каждую из которых контролирует одно УЗО. С чего начинать? Единственное, что здесь можно отметить — это на вводе вместо установки автоматического выключателя можно выбрать рубильник выключатель нагрузки.

УЗО устройство защитного отключения. Учитывая все эти характеристики, для каждой группы выбирается отдельный автомат

Следует обратить внимание, что 2 крайних справа провода на схеме, ответственных за освещение, не имеют заземляющих проводов. Этап 2 — ввод и разделка кабелей В современных электробоксах предусмотрены отверстия для проводов

Шины должны быть промаркированы по правилам ПУЭ.

Составление схемы электрического щитка Важным этапом установки электрического щитка является создание его схемы. Теперь наступает второй этап, а именно выбор места. Провода соединяются с контактами автоматических выключателей при помощи винтовых зажимов Например, первый и второй слева стоят на 2 группы розеток в кухне. Две простые схемы щитка для дома. УЗО или диф? Плюсы и минусы.

Проект электрощита

Схема сборки и подключения электрощита в квартире: Используя схему подключения, можно начинать монтаж электрощитка. Если предусмотрена установка потребителей, мощностью до 2,5 кВт, то желательна установка отдельной защиты.

Далее переходим к разбивке всех точек подключения на несколько групп.

Один автомат обслуживает группу освещения, второй — розетки, ну и третий — стиральную машину.

На хозпостройки уходит ветка однофазной сети. Подобные УЗО устанавливают на целые группы потребителей.

Новые статьи на e-mail

Здесь же я на примере, расскажу, как читать электрическую схему щитка, приведу несколько примеров и в конце статьи дам ссылку на скачивание 19 электрических схем щитков. Также схема понадобится при приеме работ электриком. Примерно так выглядит правильно организованный ввод кабелей в электрощиток: питание слева, линии квартирной сети справа. Монтаж электрощитка в квартире Если вы осуществляете сборку щитка или его перенос, то в первую очередь нужно определиться с местом установки.

Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.

Очень важно заранее определиться с количеством автоматов и подбирать электро-щиток соответствующих габаритов. ТN-С — старый тип энергоснабжения, проводка в квартире включает в себя двухжильный медный или алюминиевый кабель, кабель в щите совмещает ноль и землю

Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Каждый из этих автоматов отвечает за определенную часть цепи. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом.

Как перенести выключатель в другое место своими руками: инструктаж

Выполнить изменение места расположения выключателя или иной другой электроточки самостоятельно – под силу даже отдаленно знакомым с электрикой людям. Главное – соблюдение правил безопасности и поочередное выполнение задач.

Инструменты

Набор необходимых инструментов отличается от метода переноса.

Если предполагается перенос с проведением кабеля (для внутренней проводки), то потребуется инструмент для штробления – болгарка, перфоратор или долото.

Дополнительные необходимые инструменты:

дюбеля с хомутами;
изолирующий материал или изолента;
распределительная коробка;
плоскогубцы;
строительный гипс или шпатлевка;
молоток;
коронки для сверления;
кабель.

Демонтаж старого выключателя

Снятие (демонтаж) прежней электроточки – выключателя производится следующим путем:

выключается подача тока с центрального автомата квартиры/дома;
снимаются клавиши устройства (в зависимости от типа – 1,2 или более 3);
отверткой (крестообразной) отвинчиваются болтики с декоративной коробки и внутри (по центру блока);
отвинчиваются болтики и снимается сердцевина (сердечник);
проверка тока (обязательно даже при выключении электричества);
отсоединение проводов;
зачистка контактов и кабелей, очистка подрозетника от пыли и грязи, строительной смеси.

Если планируется перенос места размещения выключателя методом прокладки нового кабеля от распределительной коробки, то старый подрозетник можно не изымать, а просто его заделать цементным раствором или штукатуркой, заклеить обоями или иной декоративной отделкой.

Вывод нового провода

Прокладывание нового кабеля в штробе основания или вывод от распределительной коробки считается надежным с точки зрения безопасности и эксплуатации, методом. Однако для проведения работ необходимо время и трудовые резервы. Последовательность:

Отключение подачи тока по всему дому.
Вскрытие распределительной коробки и отсоединение старого провода.
Демонтаж старого выключателя.
Заделывание предыдущей штробы цементом или штукатуркой.
Сверление новой штробы и гнезда для нового месторасположения.
Заделывание нового гнезда шпатлевкой и монтаж на сырую смесь подрозетника.
Установка в штробу дюбель-хомутов на 50 см друг от друга.
Прокладка нового кабеля в штробе с дальнейшей фиксацией.
Протягиваем кабеля к распределительной коробке.
Подсоединяют провода к новой установке – выключателю или розетке, с другой стороны присоединяют на место старой проводки к распределительной коробке.

Монтаж выключателя в другое место

В том случае, если ремонт не хочется делать вновь по всей квартире, а есть необходимость перенести выключатель на другую стену той же комнаты, можно использовать метод удлинения провода.

Для этого проводятся такие же действия с выключением тока и штроблением к новому месту размещения точки. Отличие заключается в том, что кабель, идущий от распределительной коробки, не демонтируется, а на месте прежнего выключателя производится крепление кабелей методом фиксации клемами. Советы по работе:

Соединение новых и старых жил делают методом крепления клем-системами, скрутка не прослужит долго.
Обязательно производить изоляцию при скручивания кабеля изолентой.
Место коробка с бывшим выключателем теперь будет местом расположения новой распределительной коробки, от которой идут кабеля.

Причины перенести прибор

Основными факторами изменения расположения счетчика и сопутствующего оборудования в многоквартирном доме являются:

препятствие в перепланировке;
установка новой мебели;
повышение безопасности.

Вынос счетчика на лестничную площадку позволит выполнить желаемую отделку или размещение предметов декора. Также можно без изменения места расположить прибор скрытым способом. Выполнить поставленную задачу не составит труда путем выбора очень компактного электронного счетчика. При этом не будут нарушаться технические требования.

Если изначально счетчик расположен в коридоре квартиры, то причиной его перемещения может стать новая мебель. Например, стенка в прихожую. Счетчик и пробки являются существенным препятствием, которое вполне можно переместить.

Это будет более выгодный вариант с финансовой точки зрения, чем индивидуальная подгонка мебели. Очень часто точка размещения прибора располагается в таком месте, что просто невозможно подобрать мебель или подогнать ее.

Данное решение предполагает соответствующее оснащение защитным коробом, который ограничит доступ к электрооборудованию посторонним лицам.

При этом показания должны легко считываться контролером.

Если стена является несущей и сделана из железобетона, то спрятать прибор будет проблематично и дорого. Поэтому чаще всего прибегают к выбору иного места расположения счетчика.

Читать дальше: Документы для смены загранпаспорта по истечении срока

Регулярные отключения по причине хищения автоматических выключателей или же просто отключения электроэнергии, могут стать поводом для переноса прибора из подъезда в коридор приватизированной квартиры. В таком случае необходимо заранее предусмотреть размещение, чтобы даже перестановка мебели не стала проблемной.

Еще одним плюсом можно считать гарантированное отсутствие механических повреждений.

Современная модель занимает минимум места и подойдет пластиковый щиток эргономичного дизайна.

Если счетчик в подъезде индукционный, с прошлого столетия, то его лучше заменить. При этом, иногда даже такой владельцы квартиры оставляют. Мотивация проста – снижение затрат.

Они прибегают лишь к замене выключателей пробкового типа на более современные автоматические. Также их переносят в коридор квартиры. Это позволяет исключить доступ к ним посторонних лиц. С другой стороны данный подход нельзя считать полноценным решением.

Следующая статья:

Что из себя представляет соединение автоматических выключателей проводами, можно ознакомиться на фото. О том, как собрать распределительный щит своими руками, мы уже рассказывали!

Современные щитки имеют модульное исполнение. Современный электрощит имеет прочный корпус и запирается на замок, так что дети туда не влезут, если вы не бросите ключ на видном месте.

Электрическая схема создается в несколько этапов.

Номинал выбирается в зависимости от мощности потребителя.

Схема сборки и подключения Для создания схемы электрического щита нужно определить тип системы электроснабжения в доме, разделить потребители электроэнергии на несколько групп, и на основании этих данных создать схему, используя ГОСТ

Таким образом, вы сможете обезопасить себя от дополнительных трат на случай установки дополнительных автоматов. Если вы одновременно все включите, то, разумеется, сработает вводной автоматический выключатель и отключит всю квартиру. Т 12.2 Схемы сборки группового квартирного щитка

Монтаж встраиваемой модели

При выборе этого способа монтажа следует сразу быть готовым к образованию большого количества строительного мусора. Трудоемкость этого способа значительно выше, но щиток будет смотреть намного привлекательнее.

Встраиваемый щит в квартире

Если стены выполнены из гипсокартона, тогда об организации ниши необходимо позаботиться заранее. В бетонной или кирпичной стене нишу необходимо выбивать. С каждой стороны также необходимо оставить зазоры по 3 см. Размеры ниши будут зависеть от конструкции щитка, который вы выбрали. В сформированную нишу необходимо поместить распределительных электрический щиток. Если отверстий для проводов в конструкции нет, тогда их нужно сделать самостоятельно.

Статья по теме: Коврики на пол своими руками: примеры самостоятельного изготовления

Какие существуют ограничения, и какие документы необходимы

Сразу можно ответить, что перенести электрощит на другое место разрешается.

Однако, следует учитывать некоторые особенности такой работы:

Перенести предполагается только щиток с автоматами. В этом случае никаких разрешений и согласований не требуется. Эту работу можно выполнить самостоятельно или пригласить квалифицированного электрика, который выполнит перенос.

Предполагается установка вводного щитка с электросчетчиком. Если подводящий кабель позволяет перемещение без его удлинения, то его можно переносить. Уменьшение кабеля допустимо. Но после монтажа на новом месте придется опломбировать электросчетчик. Для этого подается заявка в энергосбыт. А подключение электроэнергии выполняют работники энергосбытовой компании по заявке собственника. Если требуется нарастить кабель ввода, этого делать самостоятельно нельзя. ПУЭ запрещает увеличивать длину путем скруток на кабеле, подходящем к электросчетчику. Провода должны быть целыми и визуально просматриваться. Если это условие выполнить невозможно, для переноса обращаются в электросети и энергосбыт, а соединения выполняют неразборными, путём гильзования или сварки проводников.

Какие существуют ограничения, и какие документы необходимы

Сразу можно ответить, что перенести электрощит на другое место разрешается.

Однако, следует учитывать некоторые особенности такой работы:

Электрика в жилых помещениях

Электромонтаж в квартире
Электрика в однокомнатной квартире
Электрика в двухкомнатной квартире
Электрика в трехкомнатной квартире
Электрика в четырехкомнатной квартире
Электромонтаж на даче
Электромонтаж в частном доме
Электромонтаж в загородном доме
Электромонтаж в деревянном доме
Электрика в доме из СИП панелей
Электромонтаж в гараже
Электромонтаж в коттедже
Электромонтаж в таунхаусе
Электрика в бане и сауне
Электрика в бытовке
Электрика в щитовом доме
Электрика в брусовом доме
Электрика в каменном и кирпичном доме
Замена электрики в «Хрущевке»
Замена электрики в «Сталинке»
Замена электропроводки в панельном доме
Временное электроснабжение
Монтаж скрытой электропроводки
Скрытая проводка в деревянном доме

Опасные моменты

Техника безопасности написана не просто так, а для нашей безопасности. Слишком велика цена безответственности в делах электрики. За неимением опыта и навыков, новички часто допускают опасные и даже смертельные действия при переноске нового месторасположения электроточки:

Скручивают провода без изоляции и не сгибая, а просто обивая несколько раз около друг друга.
Соединяют медь и алюминий без переходников.
Монтируют кабеля разного сечения, не рассчитав степень нагрузки на сеть.
Производят работы без отключения тока.
Не тестируют ток в кабеле.

Все указанные детали являются опасными моментами, которые способны нанести непоправимый вред, как здоровью человека, так и зданию. Короткое замыкание или отсутствие контакта, и, как итог – неработающий выключатель, – самое безобидное, что может случиться.

Комфорт в доме – это ряд факторов, среди которых как внешний вид помещения, так и функциональное оснащение. Если для комфорта не хватает нового выключателя около телевизора или у основания кровати, производят перенос электроточки. Методов такого процесса несколько, у каждого свои особенности, преимущества и недостатки.

Выбор электрощитка

К выбору электрического щита следует отнестись серьезно, учитывая следующие параметры:

Степень защиты. Для установки внутри квартиры достаточно показателя IP-41. В помещениях с повышенным уровнем влажности подойдут влагостойкие устройства со степенью защиты IP-65.

Тип проводки. Для открытой проводки обычно используют навесные щиты.

Материал изготовления. Металлические идеально подходят для установки вне квартиры из-за их прочности, пластиковые лучше устанавливать внутри квартиры. Покрытие бокса не должно пропускать ток.

Количество узлов. Каждый производитель выпускает щитки с различным количеством модулей – на 6,8,12,24,36,54

Важно предусмотреть запас модулей – это может понадобиться в дальнейшем в случае необходимости монтажа дополнительного оборудования. Так, один узел занимает 1-полюсный автомат; 2-полюсный автомат, 1-фазное УЗО и дифференциальный автомат занимают по паре модулей; 3-полюсный – 3 модуля, 3-фазное УЗО занимает 4 узла.

Наличие техпаспорта и сертификата с указанием всех необходимых данных и характеристик.

Наличие технической документации, указывающей количество устанавливаемых приборов и их номинальный ток.

Производитель

Можно приобрести устройство отечественного производства, но рассчитывать при этом на высокое качество товара и его красивый внешний вид не стоит. Они больше подойдут для дачи или гаража. Для дома или квартиры лучше выбрать ящики европейского изготовителя.

Электросхема

Составление электросхемы значительно упрощает монтаж щита, она также незаменима при возникновении неисправностей или усовершенствовании сети. При этом четких требований к составлению нет.

Получить схему можно несколькими способами:

Найти в интернете стандартные схемы

При этом важно, чтобы все линии были уложены, что облегчит выполнение проектирования. Зачастую подобные чертежи не содержат всей необходимой информации.

Начертить схему электрощита посредством специальных инженерных программ

Использование данного проекта возможно в типовых случаях.

При наличии готового проекта электрического снабжения квартиры схема электрощита присутствует обязательно.

Составление схемы можно выполнять в несколько этапов:

Определение типа разводки электропроводов, находящихся в квартире. В зависимости от ее типа рассчитывается необходимое количество подводимых к ящику проводов.
Разбивка потребителей на группы.
Определение общей мощности всех электроприборов, планирующихся устанавливать в квартире, и уровень мощности для каждой группы потребителей. Данные показатели потребуются для расчета номинальных величин автоматов, которые будут монтированы в ящик.

Так, на силу тока, равную до 40 А, подходит медный кабель с сечением 6-10 мм2, соответственно для него подходят автоматы и УЗО в 32-40 А.

Схема электрощитка

Возможные способы прокладки провода

Замена старой проводки в панельном доме начинается с составления новой схемы. Также замена электропроводки делится на два варианта: частичная или полная.

Если необходимо в панельном доме заменять полностью все кабели, то следует сделать новую схему. Чтобы сделать все правильно, специалисту понадобится старая схема. Новая схема будет служить пошаговой инструкцией в выполнении электромонтажных работ.

Сперва следует определить, где какая будет нагрузка. Например, кухня обычно потребляет наибольшее количество электроэнергии. Если говорить об обычной комнате, то достаточно одной-двух розеток на 5 квадратных метров. Учитывая потребности кухни, на такое же помещение понадобятся четыре розетки. Также не следует забывать, что для приборов с большим потреблением электроэнергии необходимо тянуть отдельные линии от щита. К некоторым бытовым приборам нужно прокладывать медный кабель сечением до 4-6 квадратов.

Еще одно помещение, которое требует особого внимание – это ванная комната, ведь она отличается повышенной влажностью. Поэтому розетки в ванной комнате следует подключать через дифференциальный автомат или же УЗО

Согласно ПУЭ главе 7.1. п. 7.1.48 ток его срабатывания не должен быть больше 30 мА. Также УЗО необходимо поставить для защиты отдельных электроприборов, наиболее опасных с точки зрения поражения электрическим током – стиральная машина, водонагреватель, гидромассажный бокс, ванна с гидромассажем. На кухне это посудомоечная машина и электропечь.

Осуществляя замену электропроводки в панельном доме используют несколько способов прокладки нового кабеля:

в плитах потолочного перекрытия;
под потолочным покрытием;
на стенах – под штукатуркой, под гипсокартоном;
на полу в стяжке.

Самым распространенным способом прокладки кабеля является прокладка кабеля под штукатуркой. Для того, чтобы осуществить монтаж следует сделать отверстия, в которые будет положен и закреплен кабель. После прокладки поверх кабелей наносится слой штукатурки. Используя этот способ можно протягивать несколько линий в одной штробе. Также можно отдельно прокладывать кабели для освещения, разных приборов, кондиционеров, и других отопительных устройств.

Идеально прокладывать кабели по старым каналам, ведь тогда можно без штробления уложить провода, и сэкономить время. Поэтому желательно использовать пути, по которым были проложены старые кабели. В основном можно использовать места, где алюминиевые кабели были просто заштукатурены, например, во швах между стеной и потолком. Швы являются местами, в которых легко проложить новую проводку.

Заменяя старые кабели, следует помнить, что каналы, в которых они располагались, можно применять для того, чтобы подвести новый медный кабель к розетке либо выключателю. Однако каналом можно воспользоваться только в том случае, если фурнитура будет стоять на прежних местах и, если при демонтаже удастся вытащить старый кабель.

В большинстве случаев очень тяжело найти и использовать каналы, поэтому некоторые специалисты рекомендуют не тратить время на долгие поиски и очистку каналов. Поэтому для горизонтальной прокладки в панельном доме целесообразней будет протянуть кабель по верхнему стыку между стеной и потолком. В этом месте обычно есть щель, которая или заштукатурена, или забита ватой.

Альтернативный вариант — провести электропроводку по потолку и сделать штробы только в местах спуска к розеткам и выключателям. Спрятать прикрепленный сверху кабель можно, сделав натяжной или подвесной потолок.

При замене электропроводки в панельном доме вначале необходимо определить, какой будет замена: частичной или полной. Также обязательно нужно использовать старые каналы. Для того, чтобы осуществить данную работу необходимо иметь хороший инструмент. Однако предпочтительно, чтобы замену электрики в панельном доме осуществлял специалист.

Важно! Помните о том, что делать горизонтальные штробы в несущих стенах панельных домов нельзя. Это может привести к обрушению стены

Это же запрещают различные нормативные документы, например, Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы».» и Постановление правительства № 508 (Пункты 11.3 и 11.11 Приложение №1).

План расстановки коробок дополнительного уравнивания потенциалов

Электропроект трехкомнатной квартиры содержит один лист расстановки коробок ДУП (дополнительного уравнивания потенциалов).

Примечание: Дополнительное уравнивание потенциалов это соединение всех металлических коммуникаций и металлических корпусов электроустановок квартиры в одну электрическую цепь. Соединение производится медным проводом ПВ1,сечением 2,5 мм2.Все эти провода подключаются к клемнику коробки дополнительного уравнивания потенциалов (КДУП). Клемник коробки КДУП подключается к зажиму шины PE общего квартирного электрощитка. Соединение производится проводом ПВ сечением 4 мм2,в трубе 16 мм.

Требования по монтажу электросчетчика

Для того чтобы после замены новый электросчетчик корректно и без поломок работал на протяжении всего срока службы, необходимо правильно подготовить место его монтажа. На срок работы прибора и его точность влияют такие факторы: влажность, температура и состав окружающего воздуха, вибрации.

Основные требования по монтажу:

если монтаж проводится в помещении, то в нем должно быть сухо, если на улице, то устанавливается специальный герметичный бокс;
при выборе места надо учитывать, чтобы оно было удобно для обслуживания и проверки прибора;
монтаж проводится на жесткую поверхность, которая не должна вибрировать, деформироваться и смещаться;
можно устанавливать на металлических, пластмассовых или деревянных щитах;
поверхность должна быть вертикальной;
от пола прибор может находиться в пределах 80-170 см, лучше всего, чтобы он был на уровне глаз;
нельзя, чтобы счетчик отклонялся от вертикали более чем на 1 градус, иначе будет большая погрешность в его показаниях, Такое требование актуально для индукционных моделей, электронные приспособления менее чувствительны в этом плане;
подключаемые провода хорошо зачищаются минимум на 1,2-2 см;
обязательно делают заземление;
обязательное наличие автоматических выключателей, которые при необходимости позволяют отключить это устройство.

Основания и порядок действий

Обычно требование выноса счетчика возникает в случае подключения строящегося дома, коттеджа или при необходимости произвести поверку, замену счетчика. Срок эксплуатации большинства, которых не превышает 16 лет.

При выносе прибора на улицу затраты на монтаж будут не столь значительны и складываются из приобретения бокса с автоматами и счетчиком. Дополнительно придется приобрести провода для осуществления подключения бокса к вводу в дом.

Электросети согласовывают место монтажа прибора и разрабатывают проект, согласно которому необходимо выполнить все подключения. Производят монтаж электросчетчика. Например, как показано на рисунке размещение его на фасаде дома.

После выполнения условий, описанных в техническом задании, электросети производят подключение электроэнергии.

Аналогичным способом производится вынос электросчетчика за пределы участка. Монтаж производится на ближайшей опоре электропередач. Как показано на нижеприведенном рисунке.

В этом случае необходимо соблюдать условие: работнику электросетей ничего не должно мешать при ремонтных работах на линии. Т.е. щит монтируется на расстоянии, позволяющем электрику свободно подниматься на столб с помощью кошек.

Оптимальным решением выноса прибора является использование отдельно стоящей опоры, предназначенной для монтажа специального бокса для установки счетчика. Следует иметь в виду, что для подключения однофазной линии и трехфазной выдаются различные технические условия.

Чтобы подключить три фазы, необходимо выполнить монтаж контура заземления и провести его поверку. А в щите смонтировать устройство грозозащиты. Без этих мероприятий электросети не будут производить подключение.

Это основные положения, которые распространяются на всех потребителей. Однако, имеются и некоторые отличия.
