Схема подключения датчика движения с выключателем

Виды датчиков движения для включения света

Выбирая прибор нужно иметь представление о видах датчиков и их особенностях. Различаются датчики движения по месту монтажа, принципу действия, типу питания и другим критериям.

По месту монтажа:

• уличные;
• для помещений.

для включения света может работать в широких диапазонах до 500 метров включительно.
Большая площадь чувствительности может быть у более дорогих профессиональных аппаратов. Уличные датчики отличает устойчивость к изменению температур.

Комнатные (бытовые)
– не защищены от перепадов температур, поэтому при установке на улице выходят из строя.

По типу питания:

• от сети;
• от аккумулятора;
• от батареек.

По используемой технологии:

• инфракрасные;
• ультразвуковые;
• микроволновые.

Инфракрасный

Такое устройство представляет собой чувствительный термометр. Когда в зоне его действия появляется объект с температурой, на которую он настроен, прибор включает свет. Правильной работе инфракрасного датчика могут мешать потоки воздуха, идущие от батарей отопления и кондиционеров.

Ложное срабатывание возможно в присутствии теплокровных животных. Все это необходимо учитывать при установке датчика и настройке его рабочих параметров. Преимущественно используется внутри помещений, так как чувствителен к изменению погодных условий и прямому попаданию солнечных лучей.

Ультразвуковой

Он сначала излучает волны звука в диапазоне частот от 20 до 60 кГц. Затем отраженный звук улавливается и анализируется датчиком. При сдвиге частот отраженного сигнала сенсор фиксирует нахождение движущегося объекта в зоне своего действия и включает освещение. Дальность действия ультразвуковых датчиков не высока, они могут не срабатывать при медленном перемещении объектов.

Микроволновый

Принцип работы микроволнового датчика движения подобен ультразвуковому, но с использованием электромагнитной волны вместо звуковой. Небольшие габариты позволяют скрывать устройство при монтаже. Радиус действия этого типа датчиков может быть очень большим и зависит от мощности передатчика микроволн и чувствительности приемника.

На работу сенсора не влияет окружающая среда.
Оно может охватывать помещения даже за перегородкой. Самыми большими недостатками этого прибора является его цена, большая чувствительность, вызывающая срабатывание при движении за пределами предполагаемой зоны обнаружения и вред длительного воздействия СВЧ на человека и животных.

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

• Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
  • на потолке;

  • на стене.

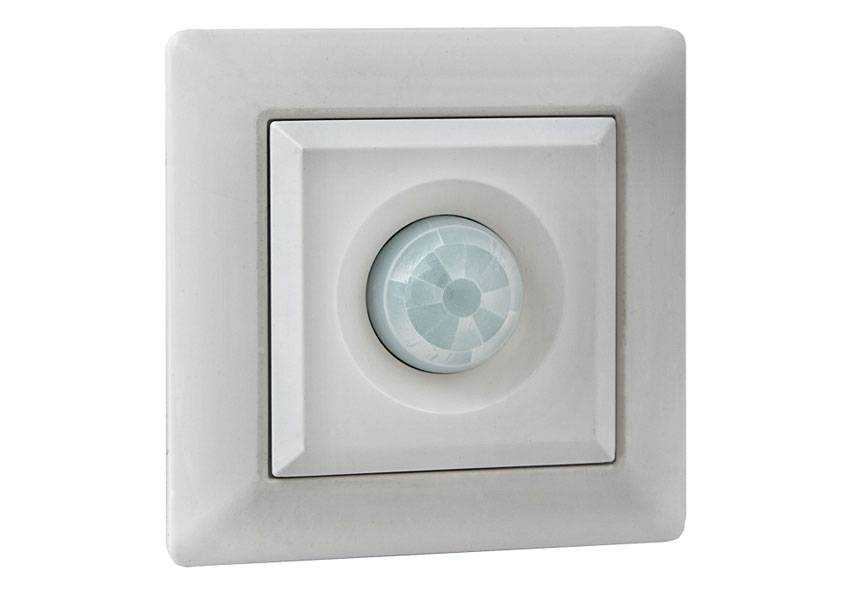

• Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

• Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).

• Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.

• Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны

Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции

Виды

Вариантов исполнения уличных прожекторов, которые оснащены датчиком движения, много, выбрать есть из чего. Среди популярных:

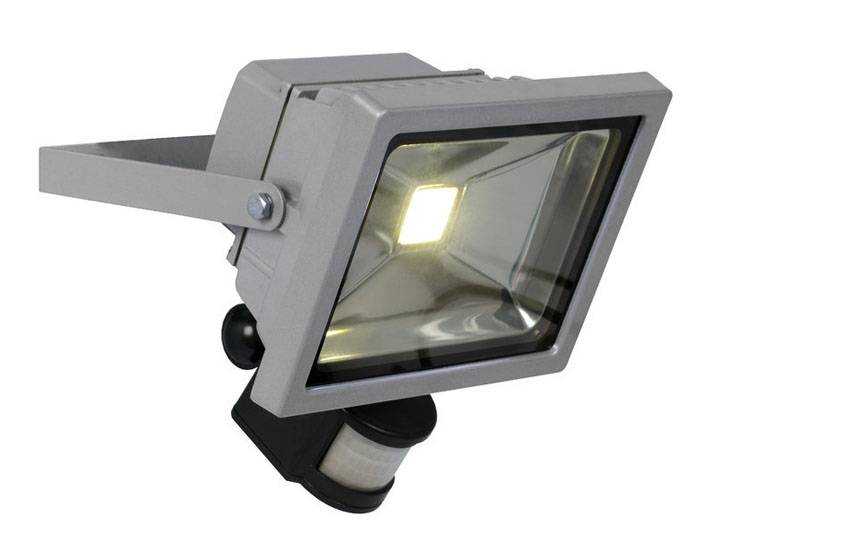

Светодиодные со встроенным датчиком движения. Применяются они чаще всего для подсветки подъезда автомобиля к гаражу или к дому. За счет возможности регулировки чувствительности его удается подстроить под свои потребности. При этом он реагирует на объекты определенного размера. Для таких фонарей возможна подстройка и других параметров, к примеру, временных рамок, то есть времени, сколько он будет светиться после срабатывания.

Прожектор с ДД на солнечных батареях. Удобно его использование, если к электрической сети подключиться нет возможности или это делать неудобно. Освещает территории, где необходим автономный источник света. Солнечная панель – отдельный элемент, ее требуется закрепить так, чтобы на нее попадало максимальное количество солнечных лучей. В дневное время такой аккумулятор накопляет солнечную энергию, а в темное время суток отдает ее, за счет чего прожектор светит без подключения к электрической сети. Принцип работы таких детекторов такой же, как и у других приборов с датчиком присутствия.

Прожектор с галогеновой лампой. В нем установлен инфракрасный датчик движения, который реагирует на излучение тепловой энергии от объекта. Дальность действия такого прибора достигает 12 м, причем функциональность его не теряется даже при отрицательных температурах, осадках, понижении температуры.

Важно! В уличных светильниках зачастую используется светодиодный или галогенный источник света, значительно реже – люминесцентный. Современных прожекторов с ламами накала не найти, так как их использование нерационально

В первую очередь – это в несколько раз больший расход электроэнергии. Второй момент – сложности с заменой лампы, которая выходит из строя часто.

Фонарики с люминесцентными лампами есть смысл использовать, если нет слишком высоких требований касательно световой яркости лучей. Что касается галогенных, то они подходят для подсветки больших площадей, так как их мощность достигает нескольких киловатт.

Также стоит выделить следующие модели прожекторов с датчиками движения:

• Прожектор и датчик в одном корпусе. Самая бюджетная модель, которая пользуется популярностью для установки на дачном участке.
• Датчик закреплен на прожекторе, но в отдельном корпусе. Его можно установить над входной дверью в частном доме.
• Датчик отдельно от прожектора. Датчик может монтироваться в любом удобном месте.

Настройка параметров

Для оптимизации процесса включения света очень важно правильно выполнить регулировку датчика в зависимости от характера движения и параметров самого объекта. Как правило, учитываются четыре основных характеристики – угол установки, чувствительность, освещенность и время задержки после срабатывания

Рассмотрим их подробно.

Угол установки

Согласно правилам, угол установки датчика для включения света должен быть таким, чтобы центр поля действия приходился на точку максимально интенсивного или наиболее вероятного движения объекта. Добиться этого можно, соблюдая:

1. Правила монтажа, указанные в инструкции. Особенно актуально их выполнение для приборов, не имеющих никаких механических настроек. В них обзорный угол полностью задается техническими особенностями самого устройства, а также высотой и местом его расположения. Например, датчик с углом в 180 градусов, устанавливаются на стену, в 360 градусов – на потолке, а 90 градусов – в углу.
2. Практическая регулировка. Детектор с наклонно-поворотным кронштейном позволяет опытным путем выполнить более тонкую настройку. Такие устройства дают возможность менять поле и дальность действия сенсора. Это, например, необходимо на охраняемой или придомовой обширной территории или рядом с оживленным пешеходом или автострадой, чтобы исключить попадание движения объектов на них в поле объектива.

Чувствительность

Регулировка датчика по уровню чувствительности позволяет исключить включение света в ответ на движение мелких объектов и посторонних предметов в дальней области зоны слежения. Настройка этого параметра выполняется опытным путем:

1. Для начала нужно установить максимальную чувствительность.
2. Далее необходимо проверить, как он будет работать на оптимальном расстоянии.
3. Нужно постепенно уменьшать уровень – до тех пор, пока он перестанет реагировать на человека средних параметров.
4. Затем проверить, как он отреагирует на мелких животных или посторонние предметы.
5. Установить найденный порог чувствительности.

В идеале степень чувствительности датчика на движение должна быть такой, чтобы включение света происходило на границе достаточной освещенности от фонаря или люстры при прохождении человека со средними антропометрическими данными.

Каждый, кто устанавливает датчик на движение, должен знать, как самостоятельно уменьшить чувствительность сенсора. Во время эксплуатации могут возникнуть непредвиденные обстоятельства и включение света будет происходить незапланированно. Перед или сразу после установки устройства необходимо удостовериться, как это сделать своими руками наиболее быстрым и правильным путем без вызова мастера-установщика.

Освещенность

Чтобы датчик перестал посылать сигнал на включение света днем, поздним утром и ранним вечером, необходимо выполнить его регулировку по параметру освещенности — LUX. Настройка состоит из следующих действий:

1. Повернуть стрелку регулятора до максимального уровня (куда она увеличивается).
2. С наступлением достаточного уровня темноты медленно поворачивать его в обратном положении пока сенсор не сработает и не начнет включать свет.

Настроенные таким способом датчик чувствительности далее всегда (до изменения его положения) будет включать свет при наступлении такого же уровня темноты.

Время задержки

Как правильно настроить датчик для включения света по движению на время задержки после срабатывания волнует тех, кто выполняет такую регулировку впервые. Также, как и в том случае, когда требовалось задать параметры освещенности и чувствительности, необходимо найти шлиц или винт на панели прибора с надписью Time.

Чтобы правильно выполнить регулировку по времени задержки необходимо:

1. Перевести регулятор в минимальное значение.
2. Инициировать датчик посредством движения.
3. Засечь время.
4. Опытным путем определить необходимое время, сохранив параметры.

Современные датчики на движение позволяют настраивать время задержки после включения света от 5 секунд до 10 минут.

Например, если сенсор установлен на входе в подъезд, а человеку нужно подняться по лестнице на 5-ый этаж, после чего отдышаться, найти ключи и открыть квартиру, то параметр должен быть установлен на максимальное значение. Другое дело – коридор в квартире, когда прохождение через него не занимает дольше 2-3 секунд. Здесь значение этой характеристики можно свести к минимуму.

Как подключить датчик движения к лампочке

Электрический ток на инфракрасный датчик движения приходит от питающей сети по нескольким проводникам. Это фазный провод и нулевой. После того как фазный провод вышел из устройства, он попадает на один из выводов светильника. Другой вывод светильника присоединен к нулевому проводнику. Когда начинается передвижение в области контроля изделия, то сразу замыкается контакт специального реле, что приводит к появлению фазы на лампочке и включается освещение. Так как специализированная колодка для подсоединения снабжена винтовыми зажимами, то кабель к датчику движения присоединяют при помощи специальных наконечников.

Необходимо понимать, что подсоединение фазного провода нужно выполнять лишь по принципиальной схеме, которая должна быть в руководстве по эксплуатации. После подсоединения кабеля необходимо надеть крышку и начать следующую стадию работы, которая заключается в подключении проводов в распределительной коробке. В ней находится 7 проводов, 2 от светильника, 3 от инфракрасного датчика и 2 от сети питания. В кабеле питания фазный провод покрашен в красный цвет, а ноль окрашен в синий.

У кабеля, который подсоединен к изделию, белый проводник является фазой, зеленый провод считается нулевым, а красный проводник необходимо подключить к питающей сети. Все проводники стоит присоединять по определенным правилам. Фазу питающего кабеля нужно соединить с фазным проводником датчика движения. Потом подключают нулевой проводник от питающего кабеля, а далее, нулевой провод от устройства и нулевой проводник от светильника.

Провод от инфракрасного движения красного цвета и коричневый проводник от светильника необходимо соединить вместе. После этого подключение можно считать оконченным, потому что изделие подсоединено к светильнику. Далее, подается электрическое напряжение, датчик движения срабатывает при передвижении, замыкает цепь и включает освещение.

Что может привести к ложному срабатыванию?

Чтобы разобраться, почему датчик движения самопроизвольно включается, следует выделить возможные проблемы в его работе.

К ним могут относиться проблемы технического характера или факторы внешнего воздействия. Ложное срабатывание от технических проблем случается крайне редко.

Для его выявления используют либо специальные приборы, с помощью которых можно проследить корректность работы датчика, или заменяют неправильно функционирующие датчики новыми устройствами.

Устройство датчика движения

В основном техническая неисправность датчика, приводящая к его ложному срабатыванию, связана с неправильным монтажом, плохими контактами или некорректной настройкой функциональных параметров.

Внешние воздействия являются основными факторами, на что реагирует датчик движения. Поскольку они имеют в своем составе сенсоры ИК-излучения, то любые внешние излучатели или отражатели лучей в этой части спектра могут спровоцировать неправильную работу датчика движения.

Причины ложного срабатывания датчиков движения

К основным причинам, которые могут привести к тому, что датчик движения постоянно срабатывает, относятся:

• наличие в доме домашних животных, которые датчик принимает за тех, кто нарушил охранную зону;
• различные насекомые, которые «селятся» в датчике и приводят к его неправильной работе;
• потоки ветра, сквозняки и перемещение воздушных масс с разной температурой;
• наличие внешних ИК-излучателей, генерируемые волны, которых попадают в область чувствительности датчика.

Довольно часто возникает вопрос, работает ли датчик движения через стекло.

Реагирование датчика движения на домашних животных

Оказывается, что ИК-излучение, которое проходит сквозь окна от солнца или даже от света фар проезжающей машины может вызывать срабатывание датчика. Поэтому эти факторы также следует учитывать при монтаже охранной сигнализации.

Методы устранения

Чтобы исключить ложные срабатывания датчиков движения от комнатных животных следует использовать устройства со специальной конструкцией. Такие датчики владеют «иммунитетом» от животных и не будут тревожить по пустякам.

Важно следить за состоянием датчика, а именно его корпуса. Если периодически проводить чистку датчика, то можно исключить его срабатывание от живности, которая попала внутрь корпуса

Срабатывания датчика движения при воздействии на него вентилятором

Перед постановкой сигнализации на охрану нужно убедиться, что все форточки и окна плотно закрыты, а кондиционер или вентилятор отключен. Это избавит от сквозняков и перемещения воздушных масс, которые также провоцируют ложное срабатывание сигнализации.

Также следует исключить вероятность попадания ИК-излучения извне дома. Помогут решить эту задачу шторы или жалюзи, которыми можно закрыть окна от солнечного и прочего внешнего излучения.

Если выполнять эти несложные рекомендации, то можно практически на 100% исключить вероятность ложного срабатывания охранного датчика. В таком случае не придется потом ломать голову, как отключить датчик движения, причиняющий постоянные неудобства.

Монтаж датчика движения на оптимальное место

Исключив перечисленные факторы, основной причиной, которая может спровоцировать срабатывание сигнализации может стать только техническая неисправность датчика.

Она, как правило, случается достаточно редко, поскольку современные датчики движения – это отказоустойчивые и очень надежные устройства.

Заключение

Чтобы сигнализации не беспокоила из-за ложного срабатывания датчика движения важно выполнять несколько несложных требований. Во-первых, монтаж и установку датчиков должны осуществлять профессиональные сотрудники

Во-первых, монтаж и установку датчиков должны осуществлять профессиональные сотрудники.

Во-вторых, следует учитывать перечисленные выше факторы, провоцирующие срабатывание. И, в-третьих, нужно периодически осуществлять осмотр и техническое обслуживание датчиков.

Суть конструкции – принцип работы датчиков движения, виды, преимущества и недостатки

Работа датчика заключается в фиксировании движения встроенными сенсорами. Они, в свою очередь, соединены с прибором, имеющим световую или звуковую функцию – лампа, фонарь или иная аппаратура. Попав «в поле зрения» чувствительных элементов, движущийся объект рискует быть обнаруженным в первые секунды, о чем владельцев оповещает подключенный сигнализатор.

Важно!
Функция обнаружения ограничена дальностью или углом обзора. Поэтому важно правильно установить уличный датчик освещенности для включения света таким образом, чтобы охватить как можно большую площадь

Виды датчиков разнообразны:

1. По местоположению – наружные, внутренние.
2. По типу – ультразвуковые, на основе УВЧ, инфракрасные и комбинированные.

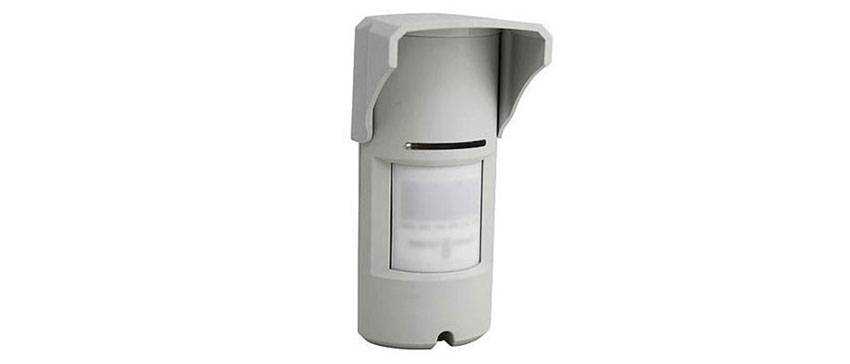

Наружные

Пресечь проникновение на участок помогут наружные датчики движения для включения света. Они охватывают и контролируют большую часть придомовой территории, поэтому их, как правило, приобретают несколько штук для наблюдения за участком по периметру.
Радиус реагирования – до 500 м.

Внутренние

Они слабы для внешних погодных проявлений. Сильный ветер, дождь, град и прочие осадки способны вывести устройства из строя или снизить их эффективность. Внутри, при спокойной обстановке, умеренной влажности – датчики активны и действенны. Предназначены преимущественно для включения света в темном помещении, освещения лестницы, замков и прочих мест без активации основного электричества.

Ультразвуковые

Эти уличные датчики движения для охраны периметра основаны на принципе отражения волн, не воспринимаемых человеческим ухом, окружающих объектов. Естественно, что частота импульсов живого отличается от других. Именно изменения и фиксируются датчиками. Минусы устройства в следующем: они раздражают домашних питомцев, присутствует реакция только на быстродвижущиеся объекты, фиксирование «гостей» флоры и фауны – это вызывает раздражение, особенно ночью, небольшой охват территории.
Но при этом датчики относятся к бюджетному и устойчивому к внешним проявлениям варианту.

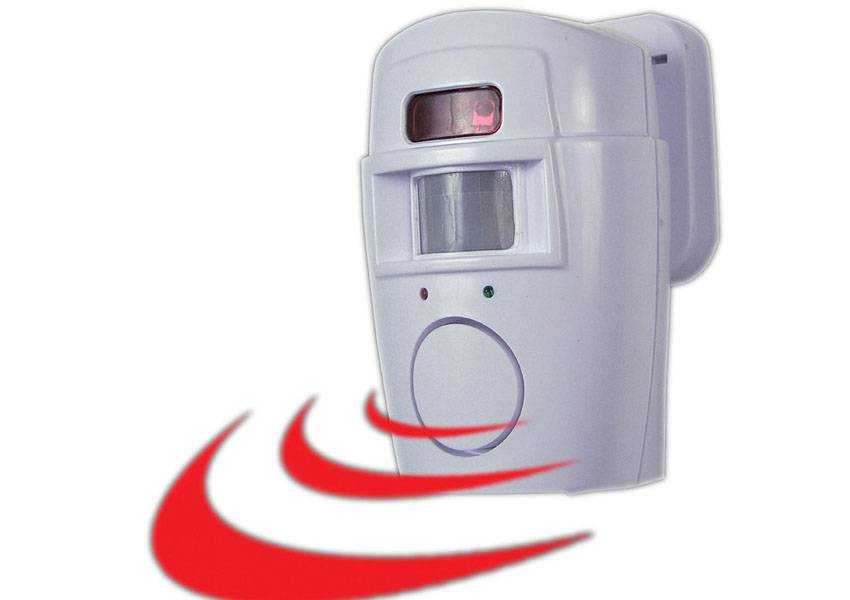

Инфракрасные

Чувствительные датчики движения для включения света. Температура человеческого тела – высока в сравнении с остальной окружающей средой. Разницу и улавливает сенсорный датчик с линзами и зеркалами, отправляя затем сигнал на световое или звуковое устройство. Качество прибора определяется количеством светочувствительных линз – чем их больше, тем лучше «улавливающая» способность. Достоинство датчиков в безопасности для домочадцев и питомцев, хорошей точности и дальности обнаружения. Однако, при этом прибор может «путать» тепло человеческого тела и вскипевшего чайника, например.
Многие владельцы отмечают плохую регулировку и невосприимчивость объектов, чье покрытие не пропускает ИК-лучи.

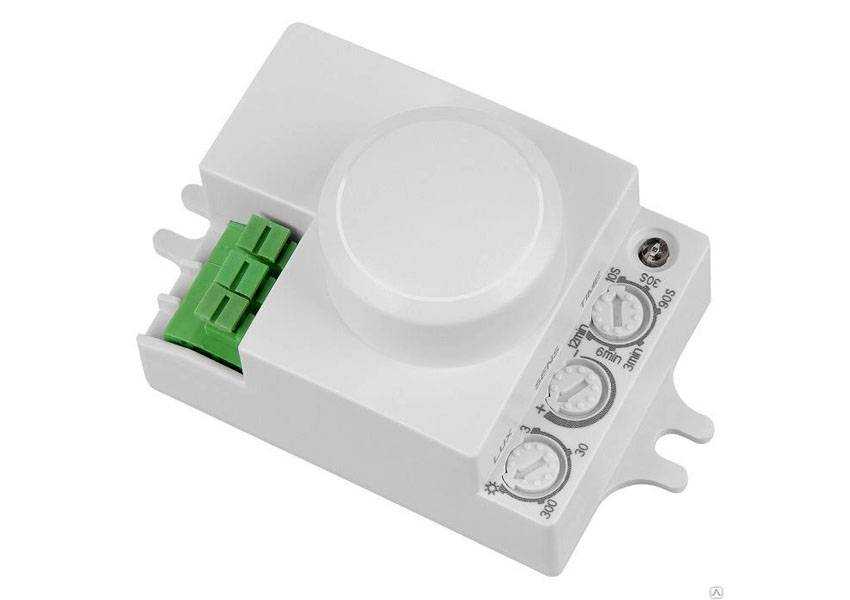

Микроволновые датчики

Действие основано на принципе работы датчика движения по радиолокационному методу – отправляемые сигналы принимаются обратно. Если частота изменяется, то происходит цепная реакция, включающая звуковое или световое устройство. Плюсы: высокая чувствительность, даже через препятствия – стену или стекло. Минусы: высокая стоимость, срабатывание по малейшему поводу, неблагоприятное влияние на организм человека или животного.
Такие приборы используются преимущественно для слежения за хозяйственными или складскими территориями.

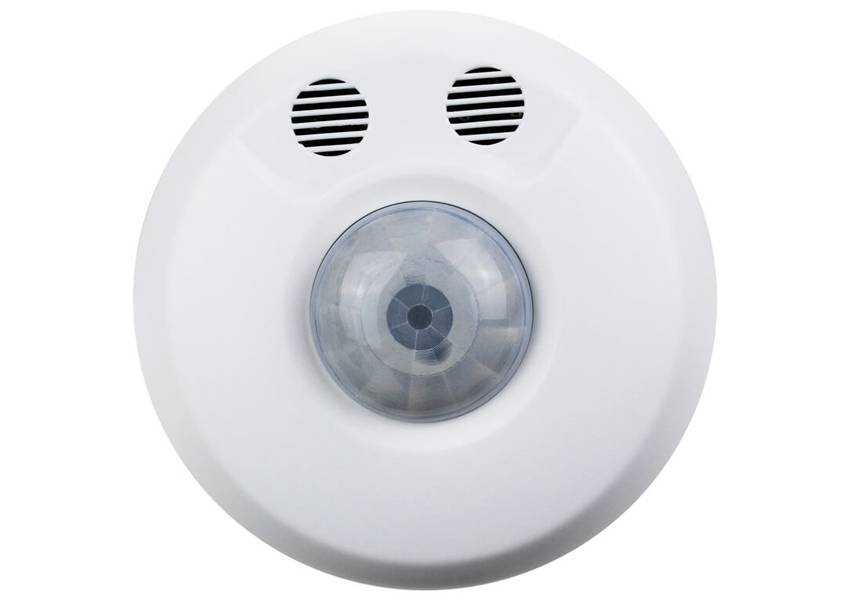

Комбинированные приборы

Как правило, объединяют в себе инфракрасное излучение и УВЧ. Из достоинств – максимальная чувствительность и широкий охват зоны действия. Минусов практически нет за одним недостатком – высокая стоимость.

Варианты схем подключения

Устройство, контролирующее движение, бывает двух- или трёхполюсным. Для действия первого варианта подходит лишь лампа накаливания, со светильником этот датчик должен подключаться последовательно. Конечно, универсальной является трёхполюсная модель, такое устройство подключают с разными лампами.

Есть два варианта схемы: подключение датчика движения через обычный выключатель или напрямую к светильнику.

Итак, сначала рассмотрим датчик движения для включения света поближе. Схема его подключения будет стандартная – одно устройство в обыкновенную электрическую цепь. У такого датчика есть три клеммных зажима (иногда четыре, ещё один для подключения защитного заземления). Все они имеют свои обозначения:

1. К одному зажиму выполняют подсоединение фазного провода питающей сети, он обозначен на приборе буквой «L».
2. Ко второму подключается нулевой провод, его обозначение – буква «N».
3. А третий зажим соединяется отельным проводом с нагрузкой (осветительным прибором). В разных моделях используется различное обозначение этого клеммного зажима – буква «L» со стрелочкой, буква «А» или просто стрелка.
4. Если имеется зажим для защитного заземления, то он обозначается двумя буквами «РЕ».

При использовании такой схемы удобно ориентироваться на цветовую маркировку датчиков: сиреневый цвет означает входящую фазу, голубой (или синий) – ноль, красный – провод, выходящий к патрону светильника.

В этом случае очень важно не перепутать фазу и ноль, как и в обыкновенном выключателе. Схема работать будет, но на светильнике, даже в отключенном положении, будет присутствовать фаза, что опасно попаданием под напряжение при замене ламп

Если нужно, чтобы в некоторые моменты свет в комнате присутствовал постоянно, без реакции на перемещение объектов, применяется подключение датчика движения для освещения параллельно с выключателем. Когда выключатель в отключенном положении, то контроль за освещением осуществляется через датчик. В случае если выключатель находится в положении «включено», питание к лампочке подаётся по другой цепочке, в обход датчика. Чаще всего такой вариант применяется в жилых комнатах.

Бывают ситуации, когда одним датчиком не получается охватить всю площадь помещения (например, коридоры с поворотами). При такой сложной конфигурации понадобится несколько датчиков, которые будут контролировать разные участки, они подключаются параллельно. Их действия в данном случае являются дублирующими, свет включится при любых движениях в каждой из подконтрольных зон.

Если осветительная нагрузка по своей суммарной мощности выше предусмотренной техническими характеристиками датчика, то используют схему с применением промежуточного силового реле (магнитного пускателя). В этой ситуации датчик напрямую не управляет осветительным прибором. Напряжение подаётся к катушке пускателя, а уже его силовые контакты замыкают цепь, и тогда загорается светильник. Такая схема хороша не только тем, что подключается большая нагрузка. Если в сети произойдёт перегруз или короткое замыкание, это может привести к оплавлению либо подгоранию контактов датчика, и такой дорогостоящий прибор будет подлежать замене. В случае применения рассматриваемой схемы, выйдет из строя реле (или пускатель), которые стоят гораздо меньше.

Детально о подключении датчика смотрите в этом видео:

Проблемы эксплуатации

Спустя неделю у многих такая схема подключения датчика движения для освещения, как описано выше, может дать сбой. Устройство может сгореть, так же как и лампа накаливания, используемая в плафоне. Обычно сгорает тиристор в управляющей схеме. Дело в том, что для подключения датчика неуместно использовать разрядные лампы. Из-за перегорания нити накала осветительной лампы происходит скачок тока, который аналогичен короткому замыканию. Если в цепи нагрузки больше нет никаких дополнительных предохранителей, это приводит к утрате тиристора.

Можно унифицировать схему управления светом для любых ламп. Удобна релейная схема, но нет смысла самостоятельно разрабатывать ее, можно купить готовое решение, а именно датчик ДД-009. Схема подключения датчика движения предполагает обязательное использование устройств защиты в виде предохранителей, иначе производителем не гарантируется надежность работы. Некоторые устанавливают непосредственно в корпус устройства и сам предохранитель, и неоновую лампу. ДД-009 отличается от ДД-008 наличием только пары настроек – длительность задержки выключения света и чувствительность. Для уборной комнаты такого набора вполне хватает.

На данный момент в продаже имеется настолько обширный ассортимент датчиков движения, что просто нет смысла паять схемы управления светом. А такое приобретение решает довольно важную задачу – никому не потребуется постоянно заботиться о включении и выключении света в ванной и туалете.

Неисправности датчика движения и их устранение

Для удобства и безопасности человека придуманы датчики движения, которые реагируют на появление или присутствие человека в зоне их действия. При появлении человека в зоне охвата датчика срабатывает автоматика, и приводится в действие любое подключенное к нему электрооборудование, например, включается освещение, система звукового оповещения, сигнализация. На фотографии изображен датчик движения, на примере установки которого, я продемонстрирую, как правильно его подключить к электрической проводке для автоматического включения светильника при входе в помещение. Внешний вид датчик движения представляет собой пластмассовую коробку прямоугольной или круглой формы с окном, закрытым матовой пластмассовой пленкой, представляющую собой линзу Френеля. Через это окно с помощью инфракрасных волн и осуществляется слежение за появлением человека в зоне контроля.

Среди множества приборов для дома такое устройство как датчик движения ДД кажется не очень заметным. Но этот небольшой прибор очень важен.
