Стабилизатор напряжения с трансформатором

Принцип действия

Рассмотрим, как функционирует стабилизатор напряжения, выполненный своими руками.

После подключения питания емкость С1 находится в состоянии разряда, транзистор VТ1 открытый, а VТ2 закрытый. VТ3 транзистор также остается закрытым. Через него поступает ток на все светодиоды и оптитрон на основе симисторов.

Так как этот транзистор пребывает в закрытом состоянии, то светодиоды не горят, а каждый симистор закрыт, нагрузка выключена. В этот момент ток поступает через сопротивление R1 и приходит на С1. Дальше конденсатор начинает заряжаться.

Диапазон выдержки идет три секунды. За этот период производятся все процессы перехода. После их окончания срабатывает триггер Шмитта на основе транзисторов VТ1 и VТ2. После этого открывается 3-й транзистор и подключается нагрузка.

Напряжение, выходящее с 3-й обмотки Т1, выравнивается диодом VD2 и емкостью С2. Далее ток поступает на делитель на сопротивлениях R13-14. Из сопротивления R14, напряжение, величина которого прямо зависит от величины напряжения, включена в каждый неинвертирующий компараторный вход.

Число компараторов становится равным 8. Они все выполнены на микросхемах DА2 и DА3. В то же время на инвертируемый вход компараторов подходит постоянный ток, подающийся с помощью делителей R15-23. Дальше вступает в действие контроллер, осуществляющий прием входного сигнала каждого компаратора.

Простой преобразователь тока

Сборка миниатюрного преобразователя тока своими руками считается довольно простой. Такие стабилизаторы напряжения обычно изготавливаются в режиме для стабилизации тока. При этом не следует путать максимальное напряжение для всего блока и максимальную нагрузку на ШИМ-контроллер. На блок может быть установлена система низковольтных конденсаторов на 20 В, а импульсная микросхема может иметь вход до 35 В. Наиболее простой светодиодный стабилизатор тока, выполненный своими руками, — это вариант LM317. Потребуется только рассчитать резистор для светодиода с помощью онлайн калькулятора.

Для LM317 можно использовать подручное питание (к примеру, блок питания на 19 В от ноутбука, на 24 В или 32 В от принтера либо на 9 или на 12 вольт от бытовой электроники). К преимуществам такого преобразователя относят его низкую цену, минимальное количество деталей, высокую надежность, а также наличие в магазинах. Более сложную схему стабилизатора тока собирать своими руками не рационально. Поэтому если вы не являетесь опытным радиолюбителем, то импульсный стабилизатор тока намного проще и быстрее будет купить в готовом виде. При необходимости его можно доработать до требуемых параметров.

Чтобы выполнить сборку LM317, никаких особых знаний и навыков по электронике не потребуется (в схемах число внешних элементов минимально). Стоит такой простой стабилизатор тока очень дешево, при этом его возможности многократно проверены на практике.

Единственный недостаток заключается в том, что LM317 может потребовать дополнительного охлаждения. Также стоит опасаться китайских микросхем LM317 с более низкими параметрами. Стоимость в любом случае более чем доступна, при этом в цену включена доставка. Китайские производители выполняют довольно трудоемкую работу при цене изделия в 30-50 рублей за штуку. Ненужные запчасти можно распродать на Авито или форумах в интернете.

Сборка простого стабилизатора своими руками

Светодиод представляет собой полупроводниковый прибор, для работы которого необходим ток. Включение светодиодов через стабилизатор считается наиболее правильным. Продолжительность функционирования светодиода без потери яркости зависит от его режима работы. Главное достоинство простейших стабилизаторов (драйверов), таких как микросхема-стабилизатор LM317, — их довольно трудно спалить. Схема подключения LM317 требует всего двух деталей: самой микросхемы, включаемой в режим стабилизации, и резистора.

  1. Потребуется купить переменный резистор сопротивлением в 0.5 кОм (имеет три вывода и ручку регулировки). Заказать его можно через интернет или купить в «Радиолюбителе».
  2. Провода припаиваются к среднему выводу, а также к одному из крайних.
  3. С помощью мультиметра, включенного в режиме измерения сопротивления, замеряется сопротивление резистора. Нужно добиться максимального показания в 500 Ом (чтобы светодиод не перегорел при низком сопротивлении резистора). О том, как проверить мультиметром сам светодиод, написано здесь.
  4. После внимательной проверки правильности соединений перед подключением, собирается цепь.

Максимальная мощность LM317 — 1.5 Ампер. Если вы хотите увеличить ток, то в схему можно добавить полевой или обычный транзистор. В результате, для устройства на транзисторе на выходе можно добиться подачи 10 А (задается низкоомным сопротивлением). Для этих целей можно использовать транзистор КТ825 или установить аналог с лучшими техническими характеристиками и системой охлаждения.

В любом случае, ассортимент продаваемых модулей и блоков достаточно широкий, поэтому устройство с нужными параметрами можно собрать за минимальное время. КПД зависит от разницы напряжения входа и выхода, а также от режима работы.

Виды стабилизаторов напряжения

Так как ток – это направленное движение частиц, для его регулировки используются:

  • механический метод,
  • импульсный метод.

Механический основан на законе Ома. Такой стабилизатор называется линейным. Он состоит из двух колен, соединенных между собой реостатом. Напряжение подается на одно колено, проходит по реостату и попадает на второе колено, с которого уже и раздается далее. Преимущества данного метода заключается в том, что он позволяет достаточно точно установить параметры выходного тока. В зависимости от предназначения, линейный стабилизатор модернизируют дополнительными запчастями. Стоит отметить, что прибор эффективно справляется со своей задачей только в том случае, если разница между входным и выходным током невелика. В противном случае стабилизатор будет иметь низкий КПД. Но даже этого достаточно, чтобы защитить бытовую технику и обезопасить себя от короткого замыкания в случае перенагрузки сети.

Импульсный стабилизатор напряжения основан на принципе амплитудной модуляции тока. Схема стабилизатора напряжения устроена таким образом, что в цепи есть выключатель, который автоматически разрывает цепь через равные промежутки времени. Это позволяет подавать ток частями и равномерно накапливать его в конденсаторе. После того, как он зарядится, уже выровненный ток подается на приборы. Недостаток этого метода в том, что он не позволяет задать определенную величину. Тем не менее, достаточно часто встречаются импульсные повышающе-понижающие стабилизаторы, которые оптимально подходят для бытового использования. Они выравнивают ток в пределах чуть ниже или чуть выше нормы. В обоих случаях все параметры тока не выходят за допустимую вилку.

Важно отметить и разделение приборов на:

  • стабилизатор напряжения однофазный,
  • стабилизатор напряжения трехфазный.

После перераспределения в трансформаторе, выходит трехфазная линия, она как правило идет до распределительного щитка на отдельно взятый дом. Далее от щитка в квартиру идут уже стандартные фаза и ноль. Таким образом большинство бытовых приборов рассчитано именно на однофазную сеть. Поэтому в типовых квартирах целесообразно использовать однофазный стабилизатор. К тому же, стоит он в 10 раз дешевле трехфазного, даже если собрать его своими руками.

Стабилизаторы напряжения для дачи могут быть и трехфазными. Особенно актуально это для мощных насосов, культиваторов и тяжелой строительной техники. В таком случае необходимо сделать стабилизатор, рассчитанный на трансформацию тока под конкретный прибор. На практике сделать это достаточно сложно. Поэтому проще взять его в аренду. Использование указанных выше приборов носит временный характер, поэтому смысла тратить время и деньги на трехфазный стабилизатор напряжения нет.

Сборочный процесс

Сборка стабилизатора начинается с установки микросхемы на теплоотвод. Это может быть алюминиевая пластина площадью не менее 15 см2, на которой также следует расположить симисторы. Для эффективной работы стабилизатора не обойтись без микроконтроллера, для чего можно использовать микросхему КР1554ЛП5.

Конечно, это не схема инверторного стабилизатора напряжения 220В, но для бытовых нужд такого прибора вполне достаточно. На следующем этапе нужно расположить светодиоды, причем брать нужно мигающие. Однако можно использовать и прочие, к примеру, АЛ307КМ либо L1543SRC-Е, у которых яркое красное свечение. Если по какой-нибудь причине не удастся расположить их как того требует схема, можно разместить их в любом удобном месте.

Если кто-либо увлекался подобными сборками ранее, то собрать собственный стабилизатор не составит большого труда. Это не только обогащение опыта, но и существенная экономия, поскольку несколько тысяч рублей останутся нетронутыми.

Виды электрозарядов

Преподаватели физики часто демонстрируют ученикам школы один эксперимент. Если взять наэлектризованную стеклянную палочку и янтарную, то они притянутся друг другу. Объяснить это можно легко. В данном случае стекло представляет собой положительный заряд, а янтарь – отрицательный.

На основе опыта, описанного выше, ученым удалось сделать важное открытие. Поскольку удалось выяснить, что при подобных условиях заряд электрона является отрицательным

Примечательно, что в переводе с греческого языка слово «электрон» обозначает янтарь.

Электронный автотрансформатор

Более современным способом регулировки является использование электронных устройств. Любое из них можно изготовить своими руками.

Тиристорный регулятор

Простейшая схема такого приспособления представляет собой переменный резистор, включенный между анодом и управляющим электродом тиристора. Это позволяет получать пульсирующее постоянное напряжение и управлять им в диапазоне 0-110В.

Для регулировки переменного напряжения 0-220В применяется встречно-параллельная схема соединения, а резистор включается между управляющими электродами.

Вместо двух тиристоров целесообразно применение симистора, а в качестве схемы управления использовать диммер для ламп накаливания.

Транзисторное управление

Самая качественная регулировка получается при использовании транзисторного регулятора. Он обеспечивает плавное изменение и правильную форму выходного напряжения.

Недостаток этой схемы в нагреве выходных транзисторов. Для его уменьшения и повышения КПД целесообразно подключить регулятор к выходным клеммам автотрансформатора – грубая регулировка осуществляется переключением обмоток, а плавная при помощи транзисторов.

ШИМ-регулятор

Самым современным способом является применение ШИМ-контроллера (широтно-импульсная модуляция). В качестве силовых элементов полевые или биполярные транзисторы с изолированным затвором (IGBT).

Импульсный трансформатор принцип работы

Принцип работы импульсных трансформаторов   заключается в том, что на них подаются однополярные импульсы с постоянной токовой составляющей, в связи с чем магнитопровод находится в состоянии постоянного подмагничивания. Ниже показана принципиальная схема подключения такого устройства.

схема работы импульсного трансформатора. Как видите, схема подключения практически идентична с обычными трансформаторами, чего не скажешь о временной диаграмме.

Временная диаграмма иллюстрирующая работу импульсного трансформатора

На первичную обмотку поступают импульсные сигналы, имеющие прямоугольную форму е(t), временной интервал между которыми довольно короткий. Это вызывает возрастание индуктивности во время интервала tu, после чего наблюдается ее спад в интервале (Т-tu).

Перепады индукции происходят со скоростью, которую можно выразить через постоянную времени по формуле: τp=L/Rн

Коэффициент, описывающий разность индуктивного перепада, определяется следующим образом: ∆В=Вmax – Вr

  • Вmax – уровень максимального значения индукции;
  • Вr –остаточный.

Более наглядно разность индукций представлена на рисунке, отображающем смещение рабочей точки в магнитопроводном контуре ИТ.

График смещения

Как видно на временной диаграмме, вторичная катушка имеет уровень напряжения U2, в котором присутствуют обратные выбросы. Так проявляет себя накопленная в магнитопроводе энергия, которая зависит от намагничивания (параметр iu).

Импульсы тока проходящего через первичную катушку, отличаются трапецеидальной формой, поскольку токи нагрузки и линейные (вызванные намагничиванием сердечника) совмещаются.

Уровень напряжения в диапазоне от 0 до tu остается неизменным, его значение еt=Um. Что касается напряжения на вторичной катушке, то его можно вычислить, воспользовавшись формулой:

при этом:

  • Ψ – параметр потокосцепления;
  • S – величина, отображающая сечение магнитопроводного сердечника.

Учитывая, что производная, характеризующая изменения тока, проходящего через первичную катушку, является постоянной величиной, нарастание уровня индукции в магнитопроводе происходит линейно. Исходя из этого, допустимо вместо производной внести разность показателей, сделанных через определенный интервал времени, что позволяет внести изменения в формулу:

в этом случае ∆t будет отождествляться с параметром tu , который характеризует длительность, с которой протекает входной импульс напряжения.

Чтобы вычислить площадь импульса, с которым напряжение образуется во вторичной обмотке импульсного трансформатора, необходимо обе части предыдущей формулы умножить на tu. В результате мы придем к выражению, которое позволяет получить основной параметр ИТ:

Um x tu=S x W1 x ∆В

Заметим, что от параметра ∆В прямо пропорционально зависит величина площади импульса.

Вторая по значимости величина, характеризующая работу ИТ, – перепад индукции, на него влияют такие параметры, как сечение и магнитная проницаемость сердечника магнитопровода, а также числа витков на катушке:

Здесь:

  • L – перепад индукции;
  • µа – магнитная проницаемость сердечника;
  • W1 – число витков первичной обмотки;
  • S – площадь сечения сердечника;
  • l – длинна (периметр) сердечника (магнитопровода)
  • Вr – величина остаточной индукции;
  • Вmax – уровень максимального значения индукции.
  • Hm – Напряженность магнитного поля (максимальная).

Учитывая, что параметр индуктивности импульсного трансформатора полностью зависит от магнитной проницаемости сердечника, при расчета необходимо исходить из максимального значения µа, которое показывает кривая намагничивания. Соответственно, что у материала, из которого делается сердечник, уровень параметра Вr, отображающий остаточную индукцию, должен быть минимальным.

Исходя из этого, в качестве на роль материала сердечника ИТ, идеально подходит лента, изготовленная из трансформаторной стали. Также можно применять пермаллой, у которого такой параметр как коэффициент прямоугольности, минимальный.

Высокочастотным импульсным трансформатором идеально подходят сердечники из ферритовых сплавов, поскольку этот материал отличается незначительными динамическими потерями. Но из-за его низкой индуктивности приходится делать ИТ больших размеров.

Инверторная технология

Отличительной особенностью таких устройств является отсутствие трансформатора в конструкции прибора. Однако регулировка напряжения осуществляется электронным способом, а поэтому он относится к предыдущему типу, но является как бы отдельным классом.

Если есть желание изготовить самодельный стабилизатор напряжения 220В, схему которого нетрудно достать, то лучше выбрать именно инверторную технологию. Ведь тут интересен сам принцип работы. Инверторные стабилизаторы оснащаются двойными фильтрами, что позволяет минимизировать отклонения напряжения от номинального значения в пределах 0,5%. Поступающий в устройство ток, преобразуется в постоянное напряжение, проходит через весь прибор, а перед выходом снова принимает прежнюю форму.

Особенности сборки устройства для выравнивания напряжения

Микросхема стабилизирующего ток устройства устанавливается на теплоотводе, для которого подходит пластинка из алюминия. Ее плошать не должна быть меньше 15 кв. см.

Теплоотвод с охлаждающей поверхностью необходим и симисторам. Для всех 7 элементов достаточно одного теплоотвода с площадью не меньше 16 кв. дм.

Чтобы изготавливаемый нами преобразователь переменного напряжения работал, понадобится микроконтроллер. С его ролью отлично справляется микросхема КР1554ЛП5.

Вы уже знаете, что в схеме можно найти 9 мигающих диодов. Все они расположены на ней так, чтобы они попадали в отверстия, которые имеются на лицевой панели устройства. И если корпус стабилизатора не допускает их расположения, как на схеме, то вы можете видоизменить ее так, чтобы светодиоды выходили на ту сторону, которая будет для вас удобна.

Теперь вы знаете, как сделать стабилизатор напряжения на 220 вольт. И если ранее вам уже приходилось делать что-то подобное, то эта работа для вас не окажется сложной. В результате вы сможете сэкономить несколько тысяч рублей на покупке стабилизатора промышленного производства.

Нужно ли утилизировать светодиодные лампы

Светодиоды, утратившие потребительские свойства, относятся к отходам четвертого класса опасности, то есть они считаются малоопасными. Используемые на производственном этапе материалы могут оказывать негативное воздействие на окружающую среду и их необходимо отдавать в переработку.

Класс опасности, состав отходов и код по ФККО

Светодиодные светильники являются отходами IV класса опасности. Предприятия, занимающиеся изготовлением светотехники, обязаны проводить их паспортизацию. Об этом подробно расписано в Постановлении Правительства России №712, изданном 16.09.2013.

Дополнительная информация: Согласно Федеральному классификатору коммунальных отходов (ФККО) светодиоды обозначены кодом 4 82 415 01 52 4.

Любой светодиодный светильник многокомпонентный. Он состоит из:

  • цокольных элементов;
  • алюминиевых корпусных деталей;
  • поликарбоната;
  • пластика.

Все эти компоненты должны утилизироваться или использоваться во вторичном производстве после переработки. В процессе утилизации или переработки не используются химические вещества. Сортировка проводится без применения индивидуальных средств защиты.

Что говорится в законодательстве, требования Роспотребнадзора

Светодиодные осветительные приборы изготавливаются в России по ГОСТ Р 54815-2011/1ЕС/PAS 62612/2009. Часто люди, пользующиеся в быту такими лампами, выбрасывают их в обыкновенные контейнеры для мусора, что противоречит требованиям Роспотребнадзора.

Перед утилизацией светодиодных светильников конструкция должна быть разобрана на отдельные элементы, рассортирована по материалам. Остальное на себя берут специальные перерабатывающие предприятия.

Административная ответственность для ИП и организаций

Если на отработанные светодиодные осветительные приборы отсутствуют паспорта отходов для изделий четвертого класса опасности, предприятие несёт административную ответственность. Согласно действующей нормативной базе, нарушитель обязан выплатить штрафные санкции в размере до 250 тысяч рублей. Помимо этого, организации могут выдать административное постановление о приостановлении деятельности на срок до трех месяцев.

Вынужденная мера

В идеале электросеть может работать эффективно при незначительных перепадах напряжения – не более 10%, как большую, так и в меньшую сторону от номинала 220В. Однако, как показывают реальные условия эксплуатации, изменения эти временами довольно значительны. А это уже грозит выходом из строя подключенных приборов.

И чтобы избежать таких неприятностей, создано такое устройство, как стабилизатор напряжения. И если ток выйдет за границы допустимого значения, устройство в автоматическом режиме обесточит подключенные электроприборы.

Чем еще может быть вызвана необходимость в таком устройстве и почему некоторые люди задумываются над изготовлением самодельного стабилизатора напряжения 220В по схеме? Наличие такого помощника оправдано в силу следующих возможностей:

  • Бытовая техника гарантировано будет работать долгое время.
  • Мониторинг напряжения электросети.
  • Заданный уровень напряжения поддерживается автоматически.
  • Перепады тока не сказываются на электроприборах.

Если в месте проживания такие электрические «аномалии» случаются часто, стоит задуматься над приобретением хорошего стабилизатора. В крайнем случае собрать его самостоятельно.

Недостатки, которые следует учитывать

Теперь коснемся некоторых минусов. Кто и как бы себя ни нахваливал, он не сможет тягаться с настоящими профессионалами по электрической части. По этой простой причине надежность самодельного стабилизатора будет уступать фирменным аналогам. Обусловлено это тем, что на производстве используются высокоточные контрольно-измерительные приборы, которых нет у рядовых потребителей.

Другой момент – более широкий рабочий диапазон напряжения. Если у магазинного варианта он составляет от 215 до 220В, то у аппарата, созданного в домашних условиях, этот параметр будет превышен в 2 или даже 5 раз. А это уже критично для большого количества современной бытовой техники.

Принцип функционирования стабилизатора

Приняв решение создать самодельный стабилизатор, как на фото, нужно посмотреть во внутреннюю часть корпуса, которая состоит из определённых деталей. Принцип работы обычного прибора основан непосредственно на функционировании реостата, который увеличивает либо уменьшает сопротивление.

Кроме этого, предложенные модели имеют разнообразие функций, а также полностью могут обеспечить защиту технике от нежелательных перепадов скачущего напряжения в сети.

Оборудование классифицируется в зависимости от способов, применяемых для урегулирования тока. Так как величина является направленным продвижением частичек, соответственно влиять на неё можно механическим, либо импульсным методом.

Первый работает по закону Ома. Устройства, функционирование которых основано на нём, носят название линейные. В них включено несколько колен, совмещаемых посредством реостата.

Данного вида устройства дают возможность выставлять требуемые параметры тока максимально точно и вполне могут подвергнуться модернизации специальными узлами.

Однако недопустимо применять подобные стабилизаторы в сетях, где между током разница большая, поскольку они не обезопасят в полной мере от КЗ технику при перегрузках.

Варианты импульсные функционируют по методу амплитудной токовой модуляции. В цепи применяется выключатель, который её разрывает через необходимый период времени. Подобный подход даёт возможность накапливать необходимый ток в конденсаторе максимально равномерно, а по окончанию зарядки и затем на устройства.

Разновидности стабилизаторов

Все устройства этой категории предназначены для поддержания стабильного напряжения на выходе при существенном изменении входных параметров. Кроме соответствующего диапазона необходимо учесть максимальный ток и мощность потребления подключаемого оборудования. До перехода к самодельным конструкциям надо изучить особенности профессиональных инженерных решений.

Электромеханические (сервоприводные) устройства

Принцип действия этих моделей понятен из специфического названия. Для точной коррекции выходного напряжения плавно изменяют параметры вторичной обмотки с применением движущегося контакта. Ползунок перемещают с помощью электромеханического привода. Главный плюс – сохранение работоспособности при высокой нагрузке. Если производитель использовал качественные компоненты, можно рассчитывать на длительный срок службы без поломок

Демократичную стоимость следует отметить, как важное преимущество

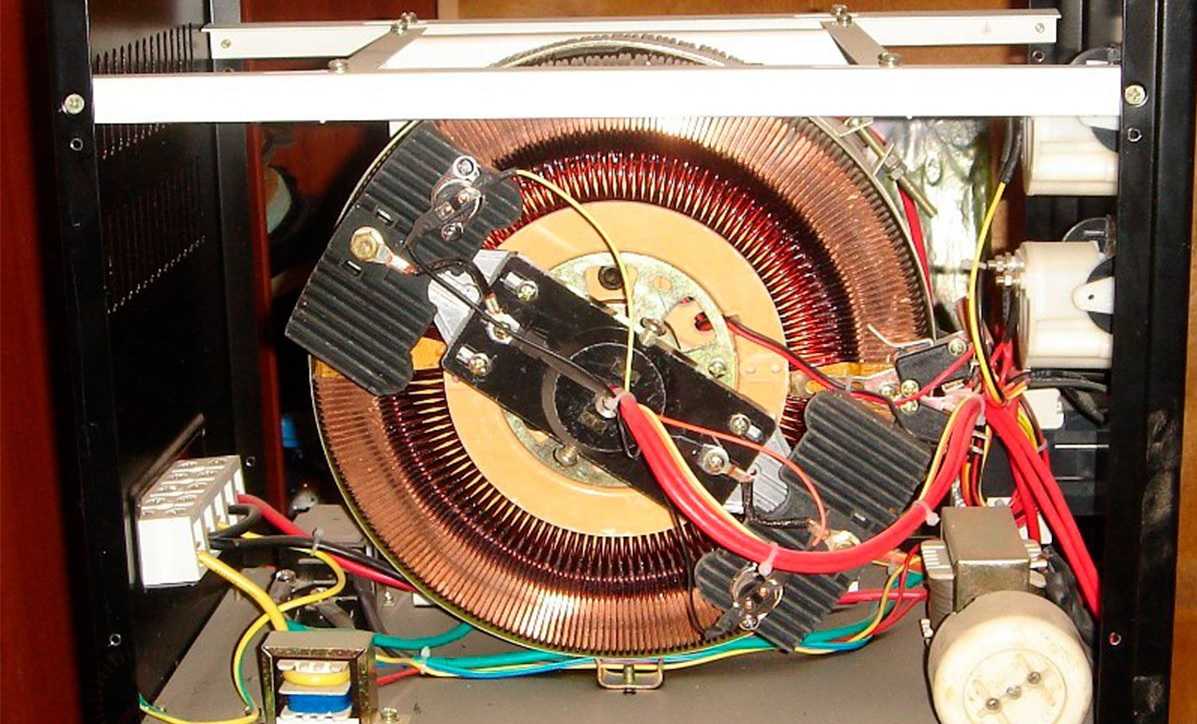

Мощный электромеханический стабилизатор

Для объективного анализа нужно перечислить минусы:

  • ограниченный рабочий диапазон по напряжению (150-250V);
  • шумная работа электромеханических частей;
  • износ и необходимость регулярной замены угольных контактных групп;
  • медленная реакция на изменение входных параметров.

К сведению. Чтобы предотвратить выход из строя оборудования сильным скачком напряжения, в соответствующую цепь устанавливают защитное реле.

Электронные стабилизаторы

В этом варианте подключение обмоток трансформатора выполняется ступенчато. В современных конструкциях применяют мощные тиристоры, что повышает себестоимость стабилизатора. Релейные схемы дешевле, однако выполняют свои функции шумно. Подобные переключатели менее надежны, по сравнению с электронными компонентами.

Существенные преимущества:

  • быстрота корректирующих действий;
  • компактность;
  • широкий рабочий диапазон 110-275V (80-300V) реле (тиристоры), соответственно.

Инверторная технология

Качественная инверторная схема стабилизатора напряжения 220в своими руками проще для изготовления без достаточного опыта в сборке и настройке, по сравнению с рассмотренными выше вариантами. В таких конструкциях отсутствуют мощные трансформаторы. Важная особенность – повышенная точность работы с отклонением выходных параметров 0,5-1%. Этот результат обеспечивают последовательным преобразованием «переменный ток – постоянное напряжение – переменный ток» и последующей фильтрацией.

Феррорезонансные аналоги

Стабилизаторы этой категории выполняют свои функции с помощью явления магнитного резонанса. Данный эффект создают с применением набора из нескольких колебательных контуров. Рабочие параметры регулируют передвижением сердечника из ферромагнитного материала внутри катушек индукции.

Как и в первом примере, конструкция содержит электромеханические приводы. Кроме шума, следует учитывать относительное снижение надежности сложного изделия. Другие минусы:

  • сохранение работоспособности только в режиме с подключенной нагрузкой;
  • искажения формы выходного сигнала.

Советы по работе с самодельным стабилизатором напряжения

Поэтому при сборке стабилизатора напряжения рекомендуем отталкиваться от параметров конкретной техники, т.е.:

  • продумать разводку по квартире,
  • если ремонта не предполагается, установить удлинители под определенные группы электроприборов со схожими параметрами,
  • подключить каждую группу к отдельному стабилизатору.

Любая бытовая техника либо на тыльной стороне, либо в паспорте содержит ведомости о требованиях к электропитанию. Отталкиваясь от конкретных цифр значительно проще создать эффективный стабилизатор, так как нет необходимости подстраиваться под сеть. Еще один полезный гаджет – это электронный вольтметр. Желательно подключить его в схему стабилизатора для визуального контроля за его работой.

Для корпуса подойдет любой материал кроме дерева. Достаточно часто самодельные стабилизаторы помещают в пластиковые контейнеры для еды.

Преимущества самодельного устройства

У стабилизатора, изготовленного самостоятельно, есть своим плюсы и минусы, о которых непременно следует знать. Главные преимущества:

  • низкая стоимость;
  • ремонтопригодность;
  • самостоятельное проведение диагностики.

Самое очевидное достоинство заключается в невысокой себестоимости. Все детали нужно будет приобрести по отдельности, а это все равно несравнимо с готовыми стабилизаторами.

В случае выхода из строя какого-нибудь элемента приобретенного стабилизатора напряжения, вряд ли его можно заменить самому. В этом случае остается только вызывать мастера на дом или везти его в сервисный центр. Даже если имеются определенные знания в области электротехники, найти подходящую деталь не так просто. Совсем другое дело, если прибор был изготовлен собственноручно. Все детали уже знакомы и для покупки новой, достаточно наведаться в магазин.

Если кто-либо ранее уже собирал схему стабилизатора напряжения 220В 10кВт своими руками, значит, человек уже разбирается во многих тонкостях. Это значит, что выявить неисправность не составит особого труда.

Камрад, рассмотри датагорские рекомендации

Внимание! 800 рублей для новичков на Aliexpress Регистрируйтесь по нашей ссылке. Если вы впервые на Aliexpress — получите 800.00₽ купонами на свой первый заказ.. Цифровой осциллограф DSO138

Кит для сборки

Цифровой осциллограф DSO138. Кит для сборки

Функциональный генератор. Кит для сборки

Настраиваемый держатель для удобной пайки печатных плат

Иван Внуковский (if33)
Украина, г. Днепропетровск
Список всех статей

Профиль if33

Радиолюбитель, стаж более 40 лет. Работал на заводе инженером КБ, инженером по обслуживанию ЭВМ, механиком по ремонту бытовой техники. Сейчас на пенсии.

Бестрансформаторное электропитание: возможные схематические решения

Микросхема линейного стабилизатора

Можно своими руками собрать простой драйвер (источник стабилизированного тока) на недорогой (0,3 $) микросхеме линейного стабилизатора LM317АMDT. На вход преобразователя DС-AC подается напряжение сети 220 В, 50 Гц.

Стабилизированное напряжение 12 В получается на ИМС с минимальным набором элементов в обвязке (в самом простом варианте используется только R1 и R2). Подбирая номинал резисторов, можно регулировать ток в нагрузке, при суммарном токе светодиодов до 0,3 А микросхема отлично работает без радиатора. Ниже приведена типовая схема устройства на микросхеме LM317:

Зарядное устройство

Самым бюджетным вариантом, безусловно, считается использование зарядного устройства (ЗУ) от сотового телефона. Плата зарядника имеет совсем небольшие габариты и подойдет для питания 12 В гаджета с мощностью ≤ P ном. блока питания. Необходимо только заменить в ней однополупериодный выпрямитель на выпрямитель с удвоенным напряжением (добавляется по одному диоду и конденсатору). После модернизации получаем искомые 12 вольт с током 0.5А и полноценной развязкой от сети.

В качестве альтернативы, не требующей вмешательства в конструкцию, можно к выходу ЗУ через переходник подключается повышающий DС-DС преобразователь напряжения (например, 2-х амперный, размером 30мм х 17мм х 14мм, стоимостью 1$) с USB-разъемом. Требуется только выставить подстроечным резистором требуемое напряжение 12 В и подключить преобразователь к гаджету или стационарному электроприемному устройству.

↑ Идея

Стабилизаторы напряжения марки Селен, выпускаемые нашим предприятием, основаны на принципе ступенчатого регулирования напряжения путем безразрывного переключения обмоток автотрансформатора (патент на изобретение № 2356082). В качестве ключей используются мощные быстродействующие реле.

Что дает такой способ? Переключение 220В меняется на переключение всего 20В, и так как нет разрыва тока нагрузки, то и практически нет дуги. Кроме того, при малых напряжениях дуга практически не возникает. Нет дуги — контакты не подгорают и не изнашиваются, надежность увеличивается в 10 и более раз. Долговечность контактов будет определяться только механическим износом, а он составляет 10 миллионов переключений.

Связанные материалы

Стабилизатор напряжения сети 1,8 кВт на PIC12F675…
В последнее время мощности бытовых нагрузок возросли: появились фены, обогреватели, утюги, СВЧ печи…

Узел коммутации обмоток выходных трансформаторов ламповых усилителей…
Последнее время все мучил меня вопрос о быстрой и безболезненной коммутации вторичных обмоток…

Дискретный регулятор напряжения от 0 до 220 Вольт с 8-битной точностью…
Понадобился как-то мне регулятор переменного напряжения 220В для проведения измерений параметров…

Пресостат стиральной машины — датчик уровня воды…
Приветствую, сограждане-датагорцы! Написать статью я решил после публикации Дмитрия (bdna) «Датчик…

Кнопочный выключатель для УНЧ на JK-триггере CD4027…
Обычно использовать маленький красивый выключатель для подачи питания на силовой трансформатор нет…

Схемка в блокнот. Низковольтный стабилизатор напряжения (от 0,7V; пригоден для зарядки и питания мобильного телефона)…
При изготовлении разного рода устройств с использованием мобильного телефона (МТ), например GSM…

Доработанный вариант малошумящего двухполярного источника питания…
Николай (Nickhome) повторил для своего фонокорректора положительное плечо описанного БП,…

Блок управления аудиоусилителем с лестничным регулятором громкости и ДУ…
Сделал я усилитель SE на ГУ-50 и как обычно встал вопрос о регуляторе громкости. Ставить обычный СП…

Повышающий преобразователь напряжения +12V для облегчения зимнего запуска двигателя автомобиля…
При запуске двигателя внутреннего сгорания в холодное время года возникают известные всем…

Схемка в блокнот. Реле времени на КМОП микросхемах…
Иногда возникает необходимость отключать (или включать) нагрузку по истечении определенного…

Прибор для наладки и тестирования импульсных блоков питания и сварочников…
Я занят ремонтом инверторного сварочного оборудования, стабилизаторов переменного напряжения, и т….

TA7317P – микросхема для устройств защиты акустических систем…
Усилители мощности с двуполярным питанием должны иметь узел для защиты подключаемых к ним…

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
