Принцип работы металлоискателя для поиска монет и металлолома

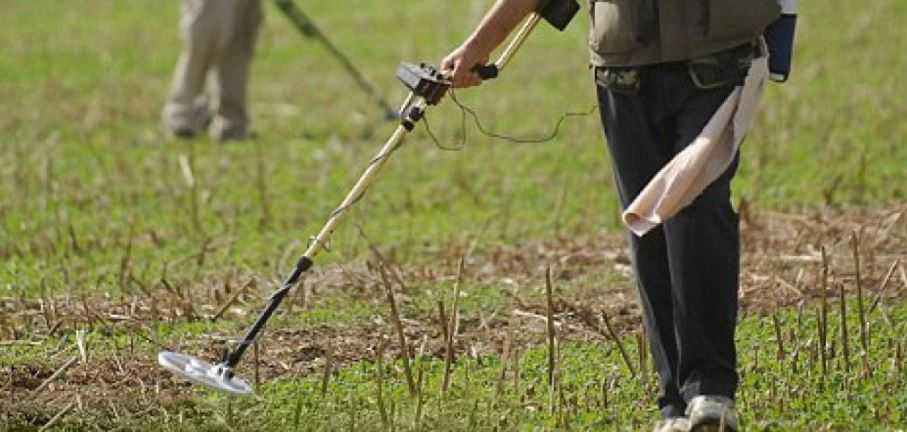

Металлоискатель в полевых условиях

Перед тем, как ехать в полевые условия и заниматься поиском кладов, нужно узнать, разрешено ли пользоваться металлоискателем на данной территории. Существует много запретных мест, где подобная деятельность строго настрого запрещена. Информацию о том, где можно пользоваться металлоискателем в России, нужно заранее узнавать у специальных органов:

Можно искать и копать на местах, где не зафиксировано наличие старых поселений и других следов человеческой деятельности старше века. Если же при таком поиске найдены какие-либо археологические предметы, — их необходимо сдать государству, поскольку, как сказано в законе «О металлоискателях», государство является собственником всего, что найдено в земле или под водой.
Допустим поиск с металлоискателем на общественных пляжах, в силу того, что культурный слой там отсутствует, а находки, соответственно, не могут представлять историческую ценность и не являются археологическими предметами.
Можно вести поиск на полях, где ежегодно происходит вспахивание тракторами, — там культурный слой также отсутствует.

После того, как всего разрешения были получены, можно выезжать. В первую очередь нужно подстроить прибор под нужный рост. На штанге для этого имеются специальные отверстия, при помощи которых металлоискатель принимает ту длину, которая необходима человеку. Чтобы проверить, правильно ли выбрана длина, нужно вхолостую провести на некотором расстоянии от земли. Если во время этой процедуры рука не устала, то все в порядке – можно работать.

На многих металлоискателях есть режим, регулирующий баланс грунта. При включении этой функции прибор не будет реагировать на ложные сигналы. Эти помехи возникают из-за этого, что в почве содержатся много солей или минералов, которые и провоцируют ложные сигналы.

БРЕНД И ПРОИЗВОДИТЕЛЬ

В настоящее время российский рынок досмотровых ручных портативных металлодетекторов очень насыщен. Присутствуют изделия как известных производителей с историей и именем, так и «брендов», которые импортируют продукцию сомнительного качества в основном из Китая (цена в Китае 300 – 800 рублей), называют модели собственным именем, приклеивают наклейки «Сделано в России» и приписывают несуществующие технические характеристики в паспортах. Кроме того, широко также представлена продукция без имени из стран восточной Азии (внешнее копирование металлодетектора SUPER SCANNER от известного производителя). Не приходится говорить, что об ответственности производителя в последних случаях речь не идет, ни гарантийного и тем более постгарантийного обслуживания покупатель не получит.

Производители досмотровых металлодетекторов

Для того чтобы внести ясность кто же является современными российскими производителями ручных досмотровых металлодетекторов (металлоискателей), в рамках этой статьи мы перечислим их в алфавитном порядке:

1. «АКА» (модели: 7202М и 7215М);

2. «Альфа металлодетектор» (модель: Альфа-09)

3. «Лаванда-Ю» (модель: Поиск-4М);

4. «Локтек» (модель: Паутина-П);

5. «Сибел» (модель: Обертон)

6. «Спектр АТ» (модель: Шахта-РП)

7. «Сфинкс» (модели: ВМ-311, ВМ-611Х, ВМ-611ВИХРЬ, ВМ-612)

8. «КБ Фрагма» (модель: Арена-ПРО).

Как работает металлоискатель

Металлоискатель, или металлодетектор – электронное устройство, состоящее из первичного датчика (катушка с обмоткой) и вторичного узла. Приборы для обнаружения металлов разделяют на несколько типов:

«приёмо-передача»;
индукционные;
импульсные;
генераторные.

Устройство металлодетектора

Устройства средней ценовой категории в основном относятся к типу «приёмо-передачи». Принцип работы подобных металлодетекторов основан на передаче и приёме электромагнитных волн. Главными элементами прибора подобного типа являются две катушки: одна − передающая, а вторая − принимающая. Первая катушка передаёт электромагнитные волны, свободно проходящие через нейтральную среду и которые при столкновении с металлическими предметами отражаются и передаются на приёмное устройство. После того как отражённый сигнал попадает на вторую катушку, оператор зуммером информируется о нахождении цели.

Принцип работы металлоискателя

Металлодетектор индукционного типа работает по тому же принципу, что устройства «приёмо-передачи». Главное различие между ними заключается в количестве катушек с обмоткой. В индукционном металлоискателе одна катушка, которая посылает и принимает сигнал одновременно. Импульсные приборы нечувствительны к концентрации солей в грунте и включают в свою конструкцию катушку, электромагнитное поле которой создаёт на поверхности металла вихревые токи, улавливаемые детектором. Такой принцип действия снижает возможности к дискриминации, что может осложнить поиск.

Принцип работы импульсного металлодетектора

Металлоискатели генераторного типа бывают разных типов, но все они построены на основе LC-генератора. Они обладают низким уровнем чувствительности и, как правило, предназначены для того, чтобы находить металл только одного вида. Также металлодетекторы можно разделить на три

общего пользования;
средний класс;
профессиональное оборудование.

Конструкция и принцип работы прибора

Металлодетекторы, предлагаемые на рынке, работают на разных принципах. Многие считают, что они используют принцип импульсной эхо- или радиолокации. Их отличие от локаторов заключается в том, передаваемый и принимаемый сигналы, действуют постоянно и одновременно, ко всему прочему они работают на совпадающих частотах.

Принцип работы металлоискателя

Приборы, работающие по принципу «прием-передача», регистрируют отраженный (переизлученный) от металлического предмета сигнал. Этот сигнал появляется из-за воздействия на металлический предмет переменным магнитным полем, которое генерируют катушки металлоискателя. То есть в конструкции устройств этого типа предусмотрено наличие двух катушек, первая – передающая, вторая – приемная.

Схема металлоискателя

Приборы этого класса обладают следующими достоинства:

простота конструкции;
большие возможности для обнаружения металлических материалов.

В тоже время, металлоискатели этого класса обладают определенными недостатками:

металлоискатели могут быть чувствительными к составу грунта, в котором производят поиск металлических предметов.
технологические сложности при производстве изделия.

Другие устройства иногда называют металлоискатель на биениях. Это название пришло из далекого прошлого, точнее со времен, когда широко эксплуатировались супергетеродинных приемников. Биения – это явление, которое становится заметно при суммировании двух сигналов с близкими частотами и равными амплитудами. Биение заключается в пульсировании амплитуды просуммированного сигнала.

Частота пульсирования сигнала равняется разностью частот суммируемых сигналов. Пропуская такой сигнал через выпрямитель, его еще называют детектором, выделяют, так называемую разностную частоту.

Такая схема долго применялось, но в наши дни, ее не применяют. Их сменили синхронные детекторы, но термин остался в применении.

Металлодетектор на биении работает, используя следующий принцип – он регистрирует разность частот от двух генераторных катушек. Одна частота стабильна, вторая содержит в себе катушку индуктивности.

Устройство настраивают своими руками так, чтобы генерируемые частоты совпадали или по крайней мере были близки. Как только, в зону действия попадает металл, происходит изменение заданных параметров и частота изменяется. Разность частот может быть зарегистрирована разными способами, начиная от наушников и заканчивая цифровыми методами.

Устройства этого класса отличаются простой конструкцией датчика, слабой чувствительностью к к минеральному составу почвы.

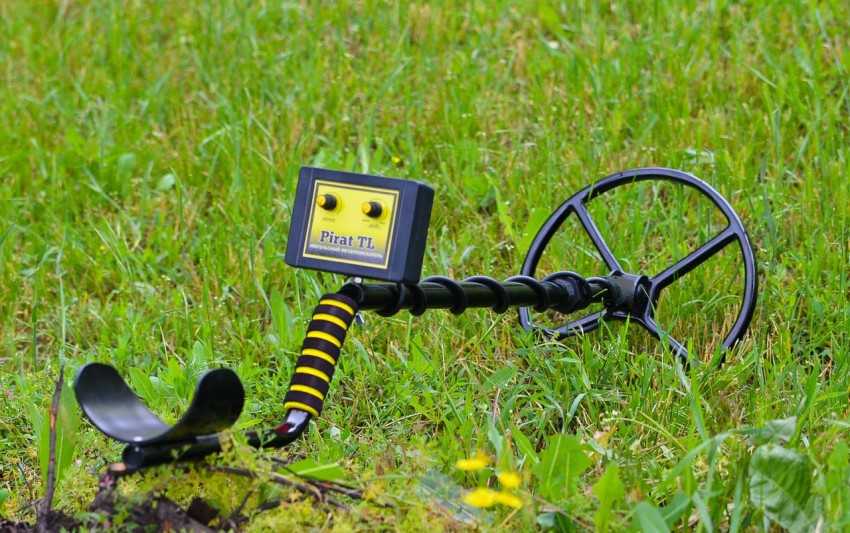

Типовая конструкция

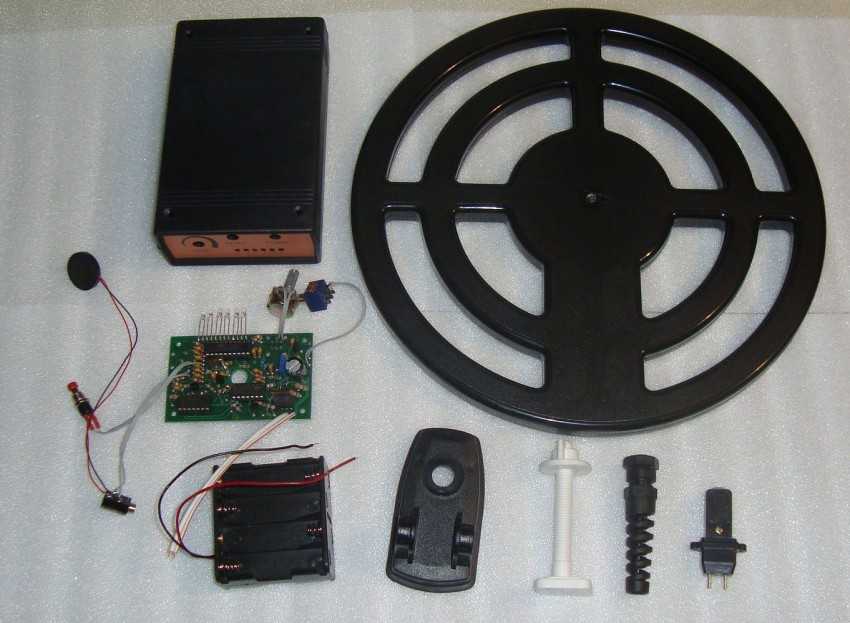

В состав металлоискателя входят следующие составные части:

Катушка – это конструкция коробчатого типа, в ней располагают приемник и передатчик сигнала. Чаще всего катушка имеет эллиптическую форму и для ее изготовления применяют полимеры. К ней подведен провод, соединяющий ее с блоком управления. Это провод передает сигнал от приемника к блоку управления. Передатчик формирует сигнал при обнаружении металла, который транслируется на приемник. Катушку устанавливают на нижнюю штангу.
Металлическую часть, на которой фиксируется катушка и настраивается угол ее наклона, называют нижней штангой. Благодаря такому решению происходит более тщательное исследование поверхности. Существуют модели, в которых нижняя часть может регулировать высоту металлоискателя и обеспечивает телескопическое соединение со штангой, которую называют средней.
Средняя штанга – это узел, расположенный между нижней и верхней штангами. На ней закрепляют приспособления, позволяющие регулировать размеры устройства. на рынке можно встретить модели, которые состоят из двух штанг.
Верхняя штанга, как правило, имеет изогнутый вид. Она напоминает, букву S. Такая форма считается оптимальной для закрепления ее на руке. На ней устанавливают подлокотник, блок управления и рукояткой. Подлокотник и рукоятку изготавливают из полимерных материалов.
Блок управления металлодетектором необходим для обработки получаемых от катушки данных. После того, как сигнал преобразован он направляется на наушники или другие средства индикации. Кроме того, блок управления предназначен для регулировки режима работы устройства. Провод от катушки присоединяется с помощью быстросъемного устройства.

Конструкция металлоискателя

Все устройства входящие в состав металлоискателя выполняют во влагозащищенном исполнении.

Прибор в домашних условиях

Каждому человеку вполне под силу изготовить простейший металлоискатель. При этом схема простого металлоискателя изготовленного своими руками состоит из: радиоретрансляторного приемника, микрокалькулятора, обычной коробки с крышкой (из картона, пластика). Для соединения отдельных элементов схемы используется 2-хсторонняя клейкая лента.

Этот детектор относится к разряду импульсных. Принцип работы заключается в определении разворота направления ЭМ поля при избыточном излучении.

Порядок изготовления, настройки, использования:

развернуть коробку. На тыльные стороны калькулятора и радиоприемника наклеить 2-х сторонний скотч, закрепить элементы в коробке. Приемник желательно на крышке;
включить радиоприемник на средних волнах определяется участок свободный от радиостанций, с минимальным уровнем шумов;
включить микрокалькулятор, в результате усилится шум приемника;
при отсутствии тона производится плавная подстройка регулятором поиска;
коробка складывается до пропадания фона или его уменьшения. Подручными материалами крышка фиксируется в данном положении.

При приближении к искомым предметам устройство начнет резонировать, шумы усилятся.

Основы функционирования

В основу действия металлоискателя заложено использовать свойств электромагнитной индукции. Основные элементы прибора:

передатчик электромагнитных волн;
передающая катушка;
приемная катушка;
устройство приема отраженного сигнала;
устройство отображения информации.

Катушка создает электромагнитное (далее по тексту ЭМ) поле в месте использования. При нахождении на этом участке какого-либо предмета проводящего электричество начинается образование его электромагнитного поля. Это приводит к изменению поля самой катушки.

Если предмет не имеет свойств электропроводимости, то он начинает экранировать. Приемник обрабатывает отраженную ЭМ волну, вырабатывает звуковой и видеосигналы.

В специальной литературе, интернете можно встретить множество фото лучших самодельных металлоискателей, которые используются в различной человеческой деятельности.

Практическое применение

Досмотр пассажиров с помощью металлоискателей в аэропорту Владивостока

Первый металлоискатель был изобретен в начале XX века[] в США. Первоначально прибор разрабатывался для предотвращения воровства металлических деталей с заводов. Но, впоследствии, польза металлоискателей была замечена и в других отраслях, как промышленных, так и военных.
Первоначально эти аппараты были чересчур велики и неудобны для массового использования, но в начале 60-х годов были разработаны более компактные модели.

Шотландский физик Александр Белл использовал металлоискатель, чтобы попытаться обнаружить место нахождения пули в груди американского президента Джеймса Гарфилда в 1881 году, хотя эта попытка и была безуспешной, поскольку тело президента находилось на металлической кровати, что вводило металлоискатель в заблуждение.

В военном деле (см. миноискатель).

Нашли широкое применение при поиске кладов и реликвий.

При поиске метеоритов:

Компания CEIA (Construzioni Elettroniche Industriali Automatismi) — Италия, родоначальник и основной двигатель прогресса в разработке металлодекторов, была основана в 1968 году. В 2018 году компания отметила свою 50-ю годовщину успешной работы на рынке безопасности, поставив более 500 000 металлодетекторов по всему миру и завоевав доверие лучших специалистов.
В 1979 году она патентует первый проходной металлодетектор с блоком управления на микропроцессорной основе. В 1982 году впервые выпускает МД с антеннами колонного типа и винтообразными обмотками.
В 1996 году CEIA патентует арочный металлодетектор с колоннами эллиптической формы. Это высокоэффективное устройство благодаря своему эстетичному и оригинальному внешнему виду может устанавливаться в государственных учреждениях высокого уровня и частных корпорациях, с непринуждённой легкостью вписываясь в окружающую обстановку и не нарушая её гармонии. Именно металлодетектор с антеннами эллиптической формы был выбран для обеспечения безопасности получившей широкую известность кампании «Jubilee 2000».
В 1997 году CEIA разрабатывает технологию для гуманитарного и военного разминирования по запросу нескольких международных агентств.
В 2002 году компания CEIA выбрана ООН как поставщик грунтовых металлодетекторов для программы разминирования в Афганистане.
Компания «Garrett Metal Detectors» (США) на Олимпийских играх 1984 года впервые представила досмотровые арочные и ручные металлодетекторы. С тех пор детекторами для безопасности оснащают аэропорты США и многих других стран, в том числе и России.

Инженеры компании Nokia разработали мобильный телефон, оснащенный возможностями металлоискателя. Устройство позволит владельцу обнаружить спрятанное оружие, определить место прохождения электрических кабелей или найти потерянные автомобильные ключи. В основе устройства лежат две катушки индуктивности, одна из которых выполняет функцию приемника, другая — передатчика. При появлении вблизи мобильного телефона какого-либо металлического предмета, сигнал катушки-передатчика отражается от него и попадает в приёмную катушку, после чего раздается звуковой сигнал.

Мультисенсорная детекция

При использовании данной технологии передатчики и датчики приемника сканируют человека с обеих сторон. Используются магнитные поля низкой интенсивности, которые безопасны для пользователей кардиостимуляторов сердца, беременных женщин, пленочных и магнитных носителей. Металлические объекты анализируются 33 000 раз в секунду. Это контрастирует с детекторами импульсной индукции, у которых частота намного меньше. Многофункциональная сенсорная матрица в 80 раз быстрее проводит анализ и позволяет находить металлические объекты с большой точностью и в широком диапазоне скоростей их движения.

Для цифровой обработки сигналов используется цифровой процессор, а стабильную работу обеспечивает диагностическая программа самоконтроля. Схема обнаружения работает постоянно. От частых ложных срабатываний, характерных для многих детекторов, позволяют избавиться высокоэффективные алгоритмы подавления электромагнитных помех. Технология может использоваться в средах, где большинство других технологий оказываются неработоспособными.

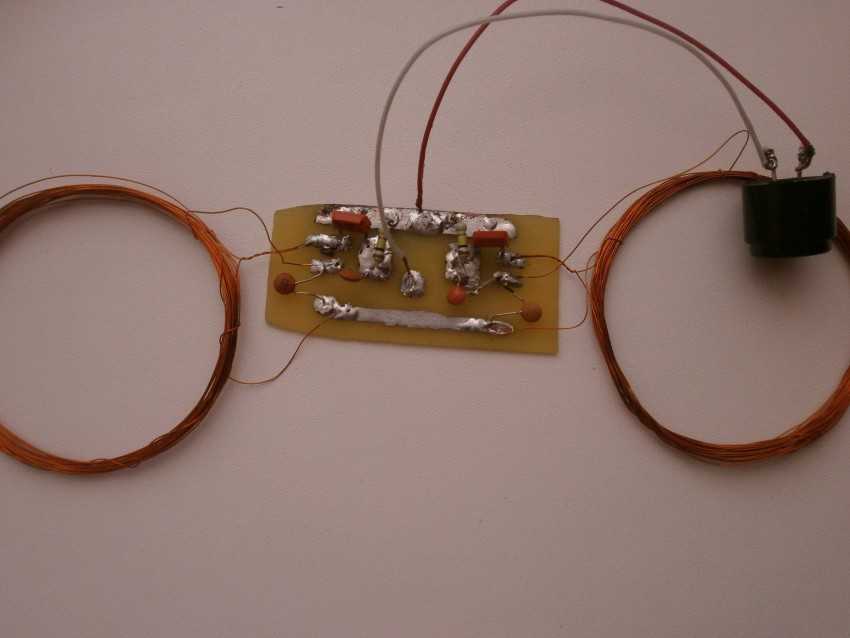

Схема металлоискателя на транзисторах

Несложная схема на распространённых элементах. Необходимо транзисторы серии К315Б или К3102, резисторы, конденсаторы, наушники, элемент питания. Номиналы показаны на схеме.

Видео: Как правильно сделать металлоискатель (металлодетектор) своими руками

На первом транзисторе собран задающий генератор с частотой 100 ГЦ, а на втором собран поисковый генератор с такой же частотой. В качестве поисковой катушки взял старый пластмассовый ковш диаметром 250 мм, обрезал его и намотал медный провод сечением 0,4 мм2 количеством 50 витков. Собранную схему поместил в небольшую коробочку, загерметизировал и все закрепил на штанге с помощью скотча.

Схема с двумя генераторами одинаковой частоты. В режиме ожидания сигнал отсутствует. Если в поле катушки появляется металлический предмет, то меняется частота одного из генераторов и появляется звук в наушниках. Аппарат достаточно универсальный и обладает хорошей чувствительностью.

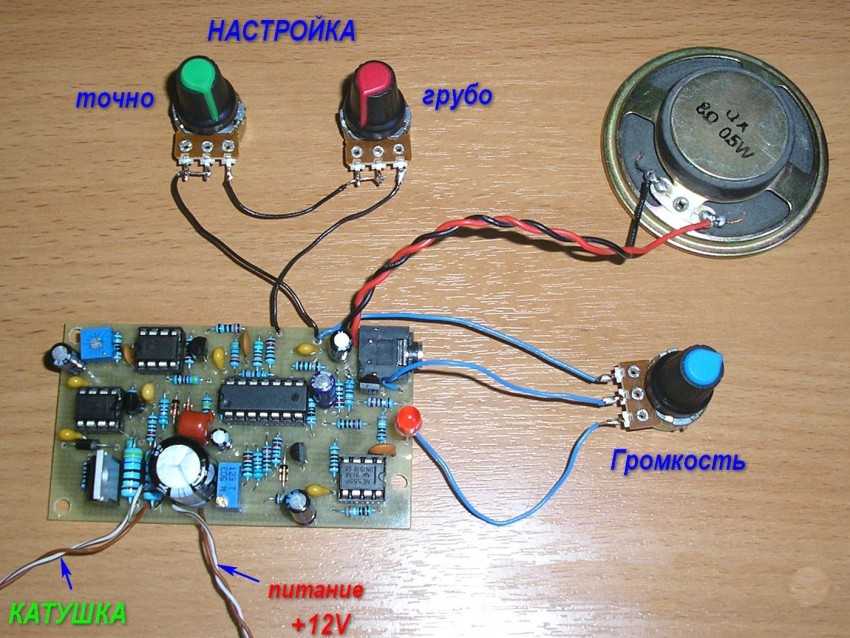

Схема металлоискателя на микросхеме К561ЛЕ5

Несложная схема на простых элементах. Необходимо микросхема, конденсаторы, резисторы, наушники, источник питания. Желательно сначала собрать катушку L2, как показано на фото:

Соединение кругов

На одном элементе микросхемы собран задающий генератор с катушкой L1, а катушка L2 используется в цепи поискового генератора. При попадании в зону чувствительности металлических предметов меняется частота поискового контура и меняется звук в наушниках. Ручкой конденсатора С6 можно отстроить лишние шумы. В качестве элемента питания используется батарея напряжением 9В.

В завершение могу сказать, что собрать прибор может каждый человек знакомый с основами электротехники и обладающий достаточным терпением, чтобы довести начатое дело до конца.

Это интересно: Выбор паяльника для полипропиленовых труб — рассмотрим досконально

Что такое конвейерный металлодетектор?

Конвейерный металлодетектор предназначен для обнаружения в контролируемой продукции посторонних включений из черных или цветных металлов и сплавов. Это стационарное устройство на устойчивых колесах. Оно в автоматическом режиме сканирует объекты на движущейся конвейерной ленте. При обнаружении металлических предметов или частиц у металлодетектора срабатывает звуковая и световая индикация с остановкой конвейера. Дальнейшие действия зависят от комплектации: либо металлодетектор будет ожидать ручной повторный запуск после удаления отбракованного продукта оператором, либо металлодетектор отбраковывает загрязнённую продукцию самостоятельно, перемещая ее в специальный контейнер без прерывания работы.

Основные элементы конвейерного металлодетектора

С определенной долей уверенности можно утверждать, что посторонние предметы в процессе производства могут попадать в любую продукцию. И дело тут не в недостатках технологических процессов. Причин может быть две: периодически случающиеся поломки оборудования и человеческий фактор. В результате в изготавливаемую продукцию могут попасть фрагменты или части производственного оборудования (гайки, болты, пружины и прочее), а также посторонние предметы, внесенные работниками (скрепки, кнопки, заколки, монеты, пуговицы и прочее).

Подобные металлические изделия могут находится как в сырье, так и в конечном продукте. Наибольшую опасность они представляют, попадая в продукты питания. Поэтому пищевая промышленность – основной потенциальный потребитель конвейерных металлодетекторов.

Зачем нужен конвейерный металлодетектор?

Можно выделить несколько причин:

Контроль качества поступающего сырья. Конвейерные металлодетекторы повышают скорость реагирования предприятия. Они позволяют своевременно выполнить отбраковку несоответствующего сырья и прекратить сотрудничество с недобросовестными поставщиками.
Контроль качества конечного продукта. От этого зависит не только имидж предприятия, но и здоровье потребителей.
Защита связанного с металлодетектором оборудования. Обнаружение металлических предметов или включений на ранних стадиях технологического цикла дает возможность избежать поломок оборудования и финансовых затрат на его ремонт. Это касается миксеров, тестомесов, тестораскаточных машин – оборудования, которое могут повредить посторонние металлические предметы.
Соответствие международным стандартам качества – НАССР, ISO 22000:2005. Эти документы требуют коренного изменения подходов к контролю качества продукции. При этом во главу угла ставятся интересы потребителя. Наличие сертификата соответствия НАССР или ISO 22000:2005 улучшает имидж предприятия и повышает степень доверия со стороны потребителей.

Что такое НАССР и ISO 22000:2005

01.07.2013 на территории России вступил в силу Технический регламент Таможенного союза ТР ТС 021/2011 «О безопасности пищевой продукции». Этот документ требует от производителей пищевой продукции разработки, внедрения и поддержания процедур, основанных на принципах НАССР.

НАССР, от английского Hazard Analysis and Critical Control Point, в переводе означает «Анализ рисков и критические контрольные точки». Эта система представляет собой совокупность разработанных документов, организационной структуры, ресурсов и производственных процессов. Ее внедрение означает, что предприятие полностью выполняет требования ТР ТС 021/2011. Наличие сертификата позволяет наносить на упаковку знак соответствия НАССР, который информирует покупателей о безопасности продукции.

ISO 22000:2005 «Системы менеджмента в области безопасности продовольствия и пищевой продукции» тоже содержит требования НАССР, но является более расширенным документом. Он больше ориентирован на предприятия, поставляющие свою продукцию на рынки Европы.

Параметры выбора

Выбирая металлоискатель, интересующийся человек обычно уже довольно неплохо знаком с сопутствующей информации, поэтому ему стоит детально знакомиться с характеристиками устройства, чтобы приобрести аппарат, оптимально подходящий под свои нужды.

Методика поиска

В зависимости от реализации тех или иных электромагнитных процессов в конкретном металлоискателе могут быть применены следующие технологии:

VLF — стандартный механизм подачи и приёма магнитного поля, расшифровывается как Very low frequency — очень низкая частота. Низкочастотное излучение менее подвержено влиянию железистого и минерализованного грунта.
PL — применение пульсирующей индуктивности. Индуцированное магнитное поле в нужный момент выключается, а наведённое — продолжает улавливаться приёмной катушкой. В зависимости от особенностей затухания электронная составляющая определяет нахождение предмета и его свойства. PL-метод хорош тем, что позволяет нивелировать влияние солёной воды, поэтому часто применяется в подводных металлоискателях.
RF — при этом методе поиска катушки расположены не в параллельных плоскостях, а в перпендикулярных. Такая система подходит для обнаружения массивных металлических предметов на больших глубинах, что часто используется в строительстве и промышленности.
VFLEX — усовершенствование стандартного метода от компании Minelab. Испускание магнитного поля и его приём оставлены на цифровую основу. Генератор встроен в катушку и может быть заменён вместе с ней.

Отметка глубины распознавания

Для поисков на большой глубине необходимы качественные и точные аппараты. Дело в том, что наведённый сигнал склонен к рассеиванию в слоях почвы.

Недорогой прибор может обнаружить на большой глубине лишь массивный кусок металла, который может оказаться пустышкой. Обычно показатель глубины маркируется для точной идентификации объектов размером с монету.

Регуляция чувствительности

Возможность выставить диапазон, в границах которого прибор будет осуществлять подачу сигнала об обнаружении находки с нужными свойствами — очень полезная функция. Она позволяет искателю не отвлекаться на предметы, которые не подходят под критерии поиска.

В продвинутых аппаратах возможна регулировка диапазона как по размеру, так и по материалу. При этом нужно отдавать себе отчёт в том, что чем выше чувствительность прибора, тем больше возрастает количество помех. Прибор может выдавать ложные срабатывания.

Рабочая частота

Простые и недорогие металлодетекторы не имеют возможности смены частоты. В это случае устройство выбирают под конкретную задачу.

От 3 до 5 кГц	Для поиска крупных металлических изделий на большой глубине
От 6 до 8 кГц	Универсальные, с ними можно обнаружить и каску Второй мировой, и древнюю монету (но на умеренных глубинах)
От 14 до 20 кГц	Высокоточные аппараты — для поиска мелких артефактов вроде монет и украшений в малой глубине

В продвинутых металлоискателях есть возможность регулировки рабочей частоты плавно или ступенчато, что даёт огромный выигрыш в функциональности. Правда, цена соответствующая.

Конфигурация и размер катушки

Вам уже приходилось работать с металлоискателем?

ДаЕщё нет

Эффективная площадь поиска определяется размерами приёмной катушки. Кроме того, катушки большого диаметра дают высокую точность.

Этот параметр находится в прямой зависимости от конфигурации катушек:

Концентрическое расположение. Приёмная катушка располагается внутри передающей. Эта пусть и не очень эффективная, зато привычная и недорогая конфигурация широко используется в приборах разной ценовой категории.
Монопетлевое расположение. Плюс в том, что магнитное поле распространяется практически по ширине всей внешней катушки. Минус — отсутствие точности, которую приходится компенсировать повторным поиском или пин-пойнтером
DD-расположение. Зона обнаружения формируется совмещением двух D-бразных катушек, одинаковых по размерам и представляет собой узкий луч. Одна из самых удобных конфигураций.

Схемы датчиков

Поначалу может показаться, что в природе существует всего два варианта взаимного расположения катушек, при котором не происходит непосредственной передачи сигнала из одной катушки в другую (см. рис.1 а и 16) — катушки с перпендикулярными и со скрещивающимися осями.

Рис. 1. Варианты взаимного расположения катушек датика металлоискателя по принципу «передача-прием «.

Более тщательное изучение проблемы показывает, что подобных различных систем датчиков металлоискателей может быть сколь угодно много, однако они будут содержать более сложные системы с количеством катушек больше двух, соответствующим образом включенных электрически. Например, на рис.1 в изображена система из одной излучающей (в центре) и двух приемных катушек, включенных встречно по сигналу, наводимому излучающей катушкой. Таким образом, сигнал на выходе системы приемных катушек в идеале равен нулю, так как наводимые в катушках э.д.с. взаимно компенсируются.

Особый интерес представляют системы датчиков с компланарными катушками (т.е. расположенными в одной плоскости). Это объясняется тем, что с помощью металлоискателей обычно проводят поиск предметов, находящихся в земле, а приблизить датчик на минимальное расстояние к поверхности земли возможно только в том случае, если его катушки компланарны. Кроме того такие датчики обычно компактны и хорошо вписываются в защитные корпуса типа «блина» или «летающей тарелки».

Основные варианты взаимного расположения компланарных катушек приведены на рис.2а и 26. В схеме на рис.2а взаимное расположение катушек выбрано таким, чтобы суммарный поток вектора магнитной индукции через поверхность, ограниченную приемной катушкой, равнялся нулю. В схеме рис.26 одна из катушек (приемная) скручена в виде «восьмерки», так что суммарная э.д.с., наводимая на половинки витков приемной катушки, расположенные в одном крыле «восьмерки», компенсирует аналогичную суммарную э.д.с., наводимую в другом крыле «восьмерки».

Рис. 2. Компланарные варианты взаимного расположения катушек металлоискателя по принципу «передача-прием «.

Возможны и другие разнообразные конструкции датчиков с компланарньми катушками, например рис.2в. Приемная катушка расположена внутри излучающей. Наводимая в приемной катушке э.д.с. компенсируется специальным трансформаторным устройством, отбирающим часть сигнала излучающей катушки.
