Электродвигатель — не просто черный цилиндр с обмотками. Это сердце любого привода, от насосов до токарных станков. Когда двигатель выходит из строя, простой ремонтом часто не обойтись; решение требует системного подхода и грамотных испытаний в электролаборатории. В этой статье я пошагово расскажу, что такое электролаборатория, какие проверки проводят, какое оборудование используют и какие результаты считать нормой для дальнейших действий. Читателю, который держит в голове минимум электротехники, будет понятно, а профессионалу будет удобно сверить порядок работ.
Испытания в лаборатории нужны не ради протокола, а для точной диагноза. Иногда визуального осмотра достаточно, чтобы понять причину неисправности, но чаще приходится собирать пазл из измерений: сопротивление обмоток, изоляция, вибрация, тепловые характеристики, поведение под нагрузкой. Все эти данные дают представление о состоянии двигателя и помогают решить, ремонтировать ли его или лучше заменить.
Какие двигатели и где их тестируют
В электролаборатории обычно проверяют асинхронные и синхронные двигатели, двигатели постоянного тока, серводвигатели и приводы с частотными преобразователями. Размеры варьируются от маломощных двигателей 0,37 кВт до крупных машин сотен киловатт. Важно понимать, что методики для малых и больших машин могут отличаться, особенно когда речь о испытаниях под нагрузкой и о средствах безопасности.

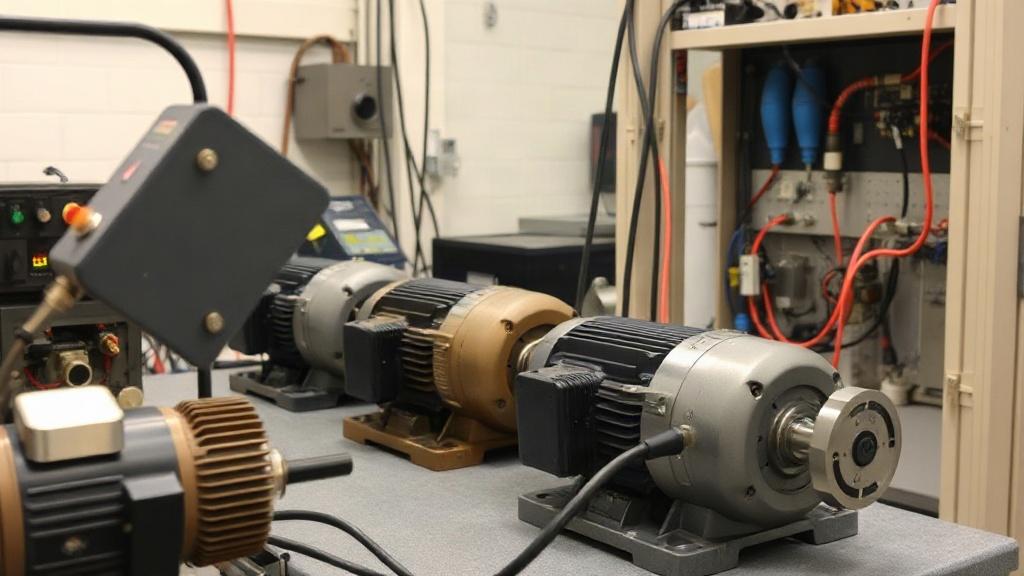

Тесты могут выполняться как при заводском приеме, так и при ремонте после эксплуатации. В лабораторных условиях легче контролировать параметры — температура, влажность, качество питания, а также удобно подключать измерительные приборы. Полноценная лаборатория обычно оснащена стендом с динамометром, силовыми трансформаторами, измерительной техникой и средствами безопасности.
Основные виды испытаний
Визуальный осмотр и механические проверки
Начинают с простого, но важного. Визуальный осмотр даёт нередко до 50 процентов информации о проблеме. Проверяют целостность изоляции, состояние вентилятора, наличие следов нагара, коррозии или проникновения влаги. Осматривают крепеж, ротор на люфты и биение, положение щёток в двигателях постоянного тока.
Механические тесты включают проверку подшипников на люфт, смазку, состояние посадочных мест и балансировку ротора. Часто источник шума или вибрации — не электрическая часть, а именно механика, поэтому этот этап нельзя пропускать.
Измерение сопротивления изоляции и индекса поляризации
Изоляция — ключевой элемент надёжности. Для её оценки применяют мегомметр: измеряют сопротивление изоляции между обмотками и корпусом, между фазами. Величины зависят от типа мотора и условий эксплуатации, но резкое снижение по сравнению с типичным для данного двигателя сигнализирует о проблеме.
Индекс поляризации, PI, измеряется как отношение сопротивления после 10 минут к сопротивлению после 1 минуты. Низкий PI говорит о влажности или загрязнении изоляции. При интерпретации результатов учитывают температуру и время простоя двигателя — холодная или влажная погода снижает показания, и иногда требуется предварительная просушка.
Измерение сопротивления обмоток и контроль целостности
Низкоомные измерения с помощью мостов и микроомметров показывают равномерность обмоток. Небольшие расхождения допустимы, но большие указывают на частичный обрыв, плохие соединения в клеммной коробке или пережигание проводников. Такие дефекты увеличивают потери и вызывают перегрев.
Контроль целостности включает проверку контактов, болтов, шин и изоляции в клеммной коробке. Плохой контакт часто маскируется как электрическая неисправность, хотя причина чисто механическая.
Испытания под напряжением: высоковольтные и импульсные
Высоковольтные испытания, или испытание на пробой, помогают выявить слабые места в изоляции, которые не видны при низком напряжении. Их проводят аккуратно, соблюдая требования безопасности, и только после предварительных измерений. Импульсные или нарастания напряжения позволяют обнаружить частичные разряды и дефекты изоляции слоя статор-обмотка.
Важно: не каждое снижение параметров при высоковольтном испытании означает, что мотор нельзя ремонтировать. Иногда это сигнал к локальной очистке, сушке или замене отдельных компонентов. Решение принимают, опираясь на совокупность данных.
Холостой ход, испытание на нагрузку и построение характеристик
Холостой ход показывает потери в железе и токи возбуждения. Это важная база для сравнения с данными при нагрузке. Испытание на нагрузку проводят на динамометрическом стенде — это наиболее информативный момент: замеряются токи, напряжение, мощность, крутящий момент, КПД и тепловые параметры при реальной нагрузке.
По результатам строят механическую и электрическую характеристики, определяют параметры пускового тока и сходимость характеристик с паспортными данными. Если двигатель работает с преобразователем частоты, нужно учитывать и его влияние на форму тока и напряжения.
Пусковые испытания и блокировка ротора
Пусковые испытания показывают реальный пусковой ток и момент. Для некоторых задач проводят замер при блокированном роторе, чтобы определить пусковой ток и прочность обмоток при максимальной нагрузке. Такие испытания коротки и контролируемы, но требуют специального оборудования для ограничения времени и защиты.
Данные пусковых испытаний важны для выбора защит и пусковой схемы — например, звезда-треуголь или мягкий пуск. Иногда именно высокий пусковой ток является причиной отказа питания или триггером защиты.
Термические испытания и нагрев
Двигатели нагревают до рабочего состояния, измеряют температуру обмоток, подшипников и корпуса. Это позволяет оценить тепловой режим и корректность систем охлаждения. Тепловизор часто показывает локальные перегревы, которые остаются незамеченными при визуальном осмотре.
При длительном нагреве проверяют устойчивость изоляции к температурным нагрузкам. Иногда требуется нагрузочный прогон несколько часов, чтобы получить устойчивые значения температуры и убедиться в отсутствии деградации.
Вибрация и акустический контроль
Вибрационные измерения выявляют дисбаланс, биение, люфты и дефекты подшипников. Спектральный анализ помогает дифференцировать источник вибрации по частотам. Если на спектре видны гармоники, это может указывать на проблемы с механикой или электромагнитные несбалансированности.
Акустика и ультразвук помогают выявить трение в подшипниках и ранние признаки износа. Эти методы часто применяют в комплексе с термографией и вибродиагностикой для поиска неисправностей на ранней стадии.
Оборудование электролаборатории
Хорошая лаборатория оснащена разноплановыми приборами. Ниже таблица с основными инструментами и кратким назначением. Она не претендует на исчерпывающий перечень, но поможет понять, чем измеряют те или иные параметры.
| Прибор | Назначение | Примечание |
|---|---|---|
| Мегомметр | Измерение сопротивления изоляции | Важно учитывать температуру и влажность |
| Микроомметр / мост | Низкоомные измерения обмоток и контактов | Точная проверка равномерности фаз |
| Динамометрический стенд | Испытание на нагрузку, измерение крутящего момента и мощности | Ключевой элемент для динамических тестов |
| Анализатор качества энергии | Замер напряжения, тока, гармоник и потребляемой мощности | Нужен при тестах с преобразователем частоты |
| Виброанализатор и ультразвук | Диагностика подшипников, дисбаланса и люфтов | Спектральный анализ вибрации |
| Тепловизор | Поиск горячих точек и контроль нагрева | Показывает локальные перегревы в реальном времени |
| Гипотестеры и импульсные генераторы | Высоковольтные испытания изоляции и импульсные тесты | Требуют строгих мер безопасности |
Порядок проверки в лаборатории: примерная последовательность
В лаборатории важно соблюдать порядок, чтобы не пропустить очевидные вещи и не навредить двигателю. Ниже шаги, которые применимы к большинству машин.
- Визуальный и механический осмотр, проверка маркировки и документации.
- Измерение сопротивления обмоток и проверка контактов в клеммной коробке.
- Измерение сопротивления изоляции и индекса поляризации.
- Низковольтные функциональные тесты — холостой ход, проверка вращения, измерение тока без нагрузки.
- Высоковольтные и импульсные испытания при необходимости.
- Испытание на нагрузку на динамометрическом стенде с замером электрических и механических параметров.
- Термический прогон и контроль нагрева, вибродиагностика.
- Составление отчета с интерпретацией результатов и рекомендациями по ремонту или замене.
Такой порядок позволяет минимизировать риски и получить исчерпывающую картину состояния двигателя.
Безопасность и нормативы
Испытания электрооборудования требуют строгого соблюдения техники безопасности. Перед началом работ проводят отключение от сети, блокировку источников питания, установку предупреждающих знаков и проверку заземления. Высоковольтные испытания проводят только подготовленные специалисты с использованием защитной экипировки.
Что касается нормативной базы, в практике ориентируются на международные и национальные стандарты. Среди них стандарты IEC для вращающихся машин и документы производителей. Нормативы помогают определить методы испытаний и критерии оценки, но каждая лаборатория должна иметь локальные инструкции и процедуры под конкретные типы машин и условия.
Заключение
Испытания электродвигателей в электролаборатории — это не набор формальностей, а последовательность действий, дающая реальное понимание состояния машины и риска её эксплуатации. Комбинация визуального осмотра, измерений изоляции и обмоток, высоковольтных тестов, нагруженных прогонов и вибродиагностики даёт объективную картину. Главное — системный подход, правильное оборудование и соблюдение техники безопасности. Тогда диагностика превратится в инструмент снижения простоев и продления жизни мотора, а не в срез затрат на ремонт.
