Узо ошибки подключения в электрощитке

Почему выбивает без подключенной нагрузки?

Часто в индивидуальных домах и квартирах автомат выбивается даже без какой-либо подключенной нагрузки без причин. Помимо уже приведенных факторов, приводящих к отключению, такая ситуация может возникнуть по причине перегружения розеточной группы.

При разработке проекта и прокладке проводки с идеальной точностью определить нагрузку на каждую из групп розеток невозможно. Как правило, на любую группу из 3-4 розеток устанавливается один автовыключатель. Но при установке мощного защитного прибора, величина номинального тока имеющихся розеток существенно снижается.

Перегрузка при этом возникает, если к одной группе розеток единовременно подключаются утюг, электроплита, микроволновая печь и любые другие мощные приборы. В итоге автовыключатель обязательно сработает. Такие случаи можно исключить только способом распределения мощной нагрузки равномерно по нескольким группам розеток. Если же такая возможность отсутствует, то включение в сеть нескольких мощных потребителей следует исключить и подключать их поочередно.

Почему выбивает без подключенной нагрузки?

Часто в индивидуальных домах и квартирах автомат выбивается даже без какой-либо подключенной нагрузки без причин. Помимо уже приведенных факторов, приводящих к отключению, такая ситуация может возникнуть по причине перегружения розеточной группы.

При разработке проекта и прокладке проводки с идеальной точностью определить нагрузку на каждую из групп розеток невозможно. Как правило, на любую группу из 3-4 розеток устанавливается один автовыключатель. Но при установке мощного защитного прибора, величина номинального тока имеющихся розеток существенно снижается.

Перегрузка при этом возникает, если к одной группе розеток единовременно подключаются утюг, электроплита, микроволновая печь и любые другие мощные приборы. В итоге автовыключатель обязательно сработает. Такие случаи можно исключить только способом распределения мощной нагрузки равномерно по нескольким группам розеток. Если же такая возможность отсутствует, то включение в сеть нескольких мощных потребителей следует исключить и подключать их поочередно.

4 Как избавиться от проблем с УЗО – 5 способов

Во-первых, покупайте модели с адекватной чувствительностью и величиной тока срабатывания. Для розеток в комнате это может быть вариант на 10 мА и 32 А. Для стиральной машинки и бойлера придется купить устройство на 30 мА м 40А. На входе в квартиру должен стоять автомат с параметрами 300 мА и 63 А. такие устройства адекватно реагируют на мощность подключенного прибора или линии. Во-вторых, соблюдайте правила подключения: самый мощный автомат – за счетчиком, УЗО средней мощности – на линии и отдельный прерыватель – перед мощным источником потребления. И в любом случае линию подключаем к клемме с литерой «L», а нейтраль – к клемме с литерой «N».

https://youtube.com/watch?v=nP6TWeNaaUE

В-третьих, щит с УЗО лучше разместить в отапливаемой зоне. Так вы убережете электронику от колебаний температуры и влажности. Если это невозможно, используйте влагозащищенный электрический шкаф. В-четвертых, разберитесь с проводкой. В старых домах линии просто не рассчитаны на современный уровень энергопотребления. И во время монтажа новой проводки не экономьте на проводах, обустройте отдельную ветвь для питания особо энергоемких приборов – стиральных машин, бойлеров, кондиционеров, электрокаминов. Не подключайте такую аппаратуру в общие розетки.

В-пятых, замените старые розетки и выключатели новыми узлами. Вполне возможно реакцию УЗО может спровоцировать искрение в месте контакта вилки и розетки или клеммы и пластины выключателя. Если вы будете следовать этим рекомендациям, ваши УЗО будут работать, как надо, в течение очень долгого времени.

1 Как должно работать УЗО – штатные причины срабатывания

Любое УЗО обучено реагировать на микротоки утечки в режиме онлайн, сканируя параметры на фазе и нейтральном проводе. Если в характеристиках тока фазы и нуля фиксируется разночтение (обнаруживается ток утечки), прерыватель размыкает линию подачи питания. Причем чувствительность УЗО измеряется в тысячных долях ампера – бытовой прерыватель сработает даже на утечку в 10 мА. Такая чувствительность ориентирована на штатные причины срабатывания УЗО – замыкание линии нуля и фазы сквозь тело человека и пробои на корпус электроприборов. В этом случае автомат отключает сеть практически мгновенно, исключая серьезную травму тканей тела или повреждение элементов электроприбора.

В штатном режиме УЗО не должно выбивать при включении бытовой техники

Кроме того, УЗО отреагирует и на пробой изоляции нуля и фазы, спровоцированный механическим повреждением или перегревом. Причем реакция защищающего автомата в этом случае будет практически мгновенной. В отличие от плавкого предохранителя, реагирующего на часовую утечку в размере от 2 до 4 ампер, УЗО отрубит подачу электричества после выхода параметров утечки на 30 мА. Именно поэтому такие блоки используют и в системах противопожарной защиты электросетей. В итоге, если не совать пальцы в розетку и не портить электроизоляцию, УЗО должно работать в штатном режиме, не реагируя на внешние раздражители. И если у вас выбивает автомат, например, при включении посудомоечной или стиральной машины, то с вашим УЗО (или проводкой) явно что-то случилось. И чтобы понять и устранить причину такой реакции, мы должны разобраться со всеми предпосылками для нештатного отклика автомата.

Особенности выбора

Если вы убеждены в необходимости приобретения удлинителя для стиральной машины автомат с защитой, можно, отбросив сомнения, сразу переходить к обсуждению особенностей выбора этой вещи.

В продаже имеются удлинители с УЗО длиной:

  1. 1,5 метра.
  2. 2,5 метра.
  3. 3 метра.
  4. 5 метров.

Довольно редко, но все же можно найти удлинители с УЗО, у которых сетевой провод имеет длину 8, 10, 15  и 18 метров. Такие удлинители, конечно, в бытовых целях не применяются. Им место где-нибудь на строительной площадке, тем не менее, ситуации бывают разные, поэтому мы сочли нужным упомянуть и о них.

Будьте внимательны! Некоторые недобросовестные китайские предприниматели поставляют удлинители с УЗО в которых сетевые шнуры с тонкой алюминиевой проводкой. Такие устройства потенциально опасны, их нужно избегать.

Далее нужно подумать о сечении провода удлинителя для стиральной машины автомат, а также о максимальной нагрузке, которую он способен «держать». Большинство удлинителей с УЗО имеют медный кабель от 1,5 до 2,5 мм, рассчитанный на 3500 Вт. Если учесть, что большинство стиральных машин имеют мощность в пределах 2000-2500 Вт такие удлинители вполне подходят для наших целей и выбирать здесь нечего.

Обзор подобных устройств

Мы уже разобрались, что можно приобрести практически любой удлинитель с УЗО, и он подойдет для наших целей. Исключение составляют удлинители со слишком длинным сетевым шнуром и некачественные приборы, но о них мы более говорить не будем. Все же, через какой удлинитель с защитой лучше подключить стиралку. Какой прибор нам нужен? Разобраться в данном вопросе поможет обзор удлинителей с УЗО которые можно купить сегодня на рынке. Давайте приведем этот обзор.

  • Удлинитель с УЗО Brennenstuhl. Это очень качественный прибор немецкого производства. Его характеризует отличная медная проводка, чувствительный настраиваемый УЗО, защищенная от влаги вилка, хороший переключатель с индикатором. Недостатки: высокая цена, минимальная длина провода 5 м, яркая черно-желтая расцветка.
  • Удлинитель электрический с УЗО УБ-17-у. Это удлинитель российского производства от компании «РВМ Электромаркет». Прибор на 16А, сечение кабеля 1,5 мм, автомат УЗО чувствительный, срабатывает через секунду. Мощность 3500 Вт. Недостатки: цвет кабеля и блока с розетками черный, а вилки красный, длина провода минимум 10 метров.
  • Удлинитель электрический с УЗО УБ-19-у. Прибор от той же компании, но с несколько другими характеристиками. 16А, кабель 2,5 мм, влагозащитная вилка, мощность 3500 Вт. Недостатки те же самые.

Вот это, пожалуй, и все. Больше хороших удлинителей с УЗО нашим специалистам найти на рынке не удалось. Все попадается какой-то ширпотреб, который использовать просто опасно. Надеемся, в ближайшее время появится больше подобной электрики и качество у нее будет лучше.

Подводя итог, отметим, можно ли подключить стиралку автомат через удлинитель оборудованный УЗО? Условно можно, но есть ли от него толк, вот это вызывает сомнение. Если хотите чтобы ваша стиральная машина долго и безопасно работала не стоит уповать лишь на удлинитель с УЗО. Сделайте нормальную розетку с заземлением, и проведите к ней качественную проводку прямо от щитка и тогда можно будет точно сказать, что все будет в порядке!

Ложные срабатывания защитного устройства

Устройство защитного отключения неидеально, как и сети, к которым оно подключается. Особенно, если проводка старая или к ее проектировке подошли безответственно. Поэтому владельцы УЗО периодически сталкиваются с ложными срабатываниями.

Выбивает УЗО при включении стиральной машины

Если защитное устройство срабатывает при включении стиральной машины, то наиболее вероятная причина в неправильном подключении агрегата. Необходимо проверить:

  • подключение стиральной машины к заземлению;
  • не касается ли корпус машинки металлической ванны или труб;
  • целостность кабеля, питающего агрегат.

Подключение стиральной машины через УЗО

Если стиральная машина старая, то выбивает УЗО из-за проблем с изоляцией

Необходимо обратить внимание на следующее:

  • целостность изоляции внутренней проводки машинки;
  • отсутствие подтеков на двигатель и другую электрику;
  • не коротит ли обмотка двигателя.

Срабатывает УЗО на водонагревателе

Срабатывание устройства защитного отключения на водонагревателе возможно по ряду причин:

  • повреждение изоляции водонагревателя или кабелей, от которых он питается;
  • касание металлических частей прибора с оголенным проводом;
  • протечка котла;
  • чрезмерно высокая влажность в помещении (образуется конденсат);
  • УЗО не подходит по мощности к водонагревателю, поэтому его вырубает от перегрева.

Схема подключения водонагревателя к электросети

Выбивает УЗО при включении света

Обычно проблемы возникают после замены квартирной электропроводки или монтажа новых люстр и осветительных приборов

Необходимо обратить внимание на следующее:

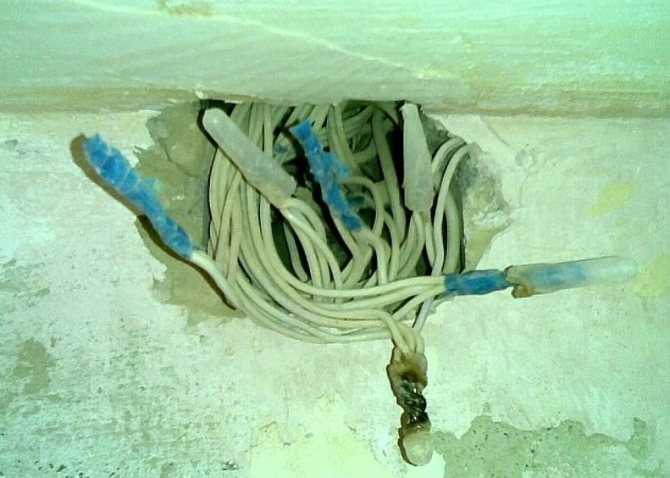

  • отсутствие в распаечных коробках скруток без изоляции;
  • не попала ли шпаклевка или цемент на проводку и токоведущие части;
  • не перетерся ли провод в люстре;
  • целостность изоляции кабелей в выключателях;
  • отсутствие перебитой проводки в стенах.

Срабатывание защиты без нагрузки

Чтобы убедиться, что УЗО срабатывает без нагрузки, придется отключить от розеток в квартире электроприборы и выключить везде свет. Если защитное устройство по-прежнему выбивает, на это имеются 3 возможные причины:

  • проводка старая, ее изоляция растрескалась и проводит токи утечки на землю;
  • при ремонте произошло повреждение кабеля в стене;
  • УЗО неисправно.

Сработка УЗО при утечке тока на землю

Чтобы определить эту проблему, необходимо отключить фазный провод, отходящий от УЗО. Если срабатывания продолжатся, то с защитой явно что-то не так.

При включении скважины

При использовании скважинного насоса бывают ситуации, когда в момент его включения автомат в щитке выбивает или отключается с определенной выдержкой времени. При этом насос останавливается и не подает воду.

Эксперты выделяют несколько причин:

  1. Перегорели обмотки в движке насоса. Не секрет, что качество изделия зависит от цены. Бюджетные модели долго не служат и выходят из строя через 1-2 года эксплуатации (иногда меньше). Некоторые устройства быстро сгорают из-за повреждения автоматики, к примеру, из-за клина реле, контролирующего давление. В случае повреждения оно не может отключить насос, который работает без остановки и в итоге перегорает.
  2. Поврежден подводящий кабель, по которому к скважине подается напряжение. К примеру, провод может перетереться, из-за чего возникает КЗ. При этом сам насос исправен и после замены кабеля продолжает выполнять возложенные на него задачи. Известны случаи, когда кабель и вовсе оказался бракованным.
  3. Вода попала в колодку, где соединяются провода (находится на корпусе скважины). Как правило, проблема происходит в весеннюю пору при таянии снегов.

При выбивании автомата в момент включения скважины нельзя торопиться с заменой устройства. Возможно, причина кроется в чем-то другом.

Ложные срабатывания защитного устройства

Устройство защитного отключения неидеально, как и сети, к которым оно подключается. Особенно, если проводка старая или к ее проектировке подошли безответственно. Поэтому владельцы УЗО периодически сталкиваются с ложными срабатываниями.

Выбивает УЗО при включении стиральной машины

Если защитное устройство срабатывает при включении стиральной машины, то наиболее вероятная причина в неправильном подключении агрегата. Необходимо проверить:

  • подключение стиральной машины к заземлению;
  • не касается ли корпус машинки металлической ванны или труб;
  • целостность кабеля, питающего агрегат.

Подключение стиральной машины через УЗОЕсли стиральная машина старая, то выбивает УЗО из-за проблем с изоляцией

Необходимо обратить внимание на следующее:

  • целостность изоляции внутренней проводки машинки;
  • отсутствие подтеков на двигатель и другую электрику;
  • не коротит ли обмотка двигателя.

Срабатывает УЗО на водонагревателе

Срабатывание устройства защитного отключения на водонагревателе возможно по ряду причин:

  • повреждение изоляции водонагревателя или кабелей, от которых он питается;
  • касание металлических частей прибора с оголенным проводом;
  • протечка котла;
  • чрезмерно высокая влажность в помещении (образуется конденсат);
  • УЗО не подходит по мощности к водонагревателю, поэтому его вырубает от перегрева.


Схема подключения водонагревателя к электросети

Выбивает УЗО при включении света

Обычно проблемы возникают после замены квартирной электропроводки или монтажа новых люстр и осветительных приборов

Необходимо обратить внимание на следующее:

  • отсутствие в распаечных коробках скруток без изоляции;
  • не попала ли шпаклевка или цемент на проводку и токоведущие части;
  • не перетерся ли провод в люстре;
  • целостность изоляции кабелей в выключателях;
  • отсутствие перебитой проводки в стенах.

Срабатывание защиты без нагрузки

Чтобы убедиться, что УЗО срабатывает без нагрузки, придется отключить от розеток в квартире электроприборы и выключить везде свет. Если защитное устройство по-прежнему выбивает, на это имеются 3 возможные причины:

  • проводка старая, ее изоляция растрескалась и проводит токи утечки на землю;
  • при ремонте произошло повреждение кабеля в стене;
  • УЗО неисправно.


Сработка УЗО при утечке тока на землю Чтобы определить эту проблему, необходимо отключить фазный провод, отходящий от УЗО. Если срабатывания продолжатся, то с защитой явно что-то не так.
