Как подключить проходной выключатель6 схема подключения выключателя

Как подключать?

Клеммы для подключения трехклавишного выключателя

Фактически же указанный прибор сзади выглядит так: Здесь видно, что на корпусе нарисовано, куда подходит фаза и куда нужно подключать провода отходящие от ламп.

Подключать трехклавишный выключатель нужно таким образом, чтобы при разных сочетаниях вы получали различный эффект от освещения. Например, если подключить люстру с тремя лампами таким образом, чтобы от одной клавиши загоралась одна лампа, от второй – две, а от третьей загорался дополнительный источник освещения, например, настенное бра, то вы получите 7 различных комбинаций освещения вашей комнаты

Выключатель с розеткой в одном корпусе

Отдельно стоит остановиться на таком моменте, как подключение трехклавишного расцепителя с розеткой в одном корпусе.

В случае такого подключения вы значительно экономите свое время на монтаже, т.к. провода в таком случае сконцентрированы в одном месте.

Подключение выключателя с розеткой

Сама же схема подключения незначительно отличается, от приведенной выше.

Как видно из рис.2, она отличается наличием дополнительного нулевого провода, который поступает из распредкоробки и идет напрямую в розетку.

Такие конструкции зачастую используются там, где розетки используются нечасто, например в ванной комнате.

Использование трехклавишного выключателя, совмещенного с розеткой в одном корпусе также оправдано в тех случаях, когда имеет место открытая проводка.

В целом же, выключатели и розетки обычно располагаются на разных уровнях и их использование в одном месте удобно только в специальных случаях.

Выключатель принято располагать на стене на высоте 80-90 см, тогда как розетки обычно находятся прямо над плинтусом.

Как правильно выбрать

При выборе трехклавишного выключателя стоит обратить внимание на такие детали:

  1. На внешней стороне такого трехклавишного изделия не должно быть заусенцев, свидетельствующих о бракованности изделия
  2. Клавиши должны срабатывать легко и без заеданий
  3. При включении и выключении должны быть отчетливо слышны щелчки, одинаковые для всех трех клавиш
  4. С обратной стороны прибора должна быть изображена схема его подключения к сети
  5. Клеммы должны быть без заусенцев и исправно работать
  6. Желательно выбирать устройства с втычными клеммами – они облегчают монтаж и обеспечивают надежный и долговечный контакт

Полезный совет: применение рассматриваемого расцепителя в одном блоке с розеткой оправдано, в большинстве случаев, только при оборудовании открытой проводки, т.к. по правилам электробезопасности и розетки и выключатели нельзя располагать ниже 1,5 м от пола. Поэтому при выборе места расположения такого блока стоит учесть все нюансы его использования, чтобы удобно было и свет включать/выключать и розеткой пользоваться.

https://youtube.com/watch?v=SeButfrGrpA

Конструкция

Каких-то особенных отличий в конструкции этих выключателей нет. Принцип действия один и то же, что и для двух- или одноклавишных.

Рассмотрим основные элементы коммутационного аппарата.

Клавиши и рама, так называемые защитные элементы. Для их изготовления применяют специальный термостойкий пластик. Клавишами непосредственно происходит включение и отключение выключателя.

Рабочий механизм, или привод, который приводит в действие клавиши. Рама соединяется с рабочим механизмом специальными защёлками или винтами. Вся эта конструкция в собранном виде монтируется в монтажную коробку и фиксируется в ней специальными распорками.

Подключаемый трёхклавишный аппарат должен иметь четыре контакта – один, чтобы подсоединять провод питающей сети, ещё три будут обеспечивать соединение выключателя с элементами освещения. Материалом для контактов, как правило, служит медь, размер варьируется в зависимости от сечения провода и подключаемой нагрузки.

Использование такого вида выключателей более интенсивное по сравнению с другими, поэтому средний срок их службы от 8 до 10 лет. Основных причин, по которым устройство может выйти из строя, может быть две:

  • Механическая — повредились крепёжные элементы, разрушился корпус.
  • Электрическая — повреждение контактов.

Не пытайтесь при той или другой поломке заменить какие-то составляющие в трёхклавишном выключателе, аппарат следует поменять полностью. Лучше будет, если это сделает профессиональный электрик с соблюдением всех правил безопасности. Хотя если вы хорошо знакомы с электротехникой, имеете навыки работы с электроинструментом, понимаете, что такое «фаза» и «ноль», для вас не составит особого труда сделать это самостоятельно.

Как подключить выключатель с двумя клавишами

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя, где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света. Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор. В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Сначала необходимо проверить провода, то есть протестировать, какой из них является фазовым. С помощью индикаторной отвертки не составит труда это сделать: при контакте с фазой в отвертке загорится сигнальный светодиод.

Пометьте провод, чтобы при выполнении дальнейших операций не перепутать его с нулевым. Перед тем, как начинать установку выключателя, необходимо обезопасить ваш участок работы.

Если речь идет о люстре – следует обесточить провода, выходящие из потолка. Когда тип проводов определен и нанесена маркировка, можно отключить питание (для этого следует воспользоваться соответствующим автоматом в щитке) и приступить к выполнению работ по установке двойного выключателя.

Определитесь заранее и обеспечьте наличие соединительного материала для проводов.

  • Обычно применяются:
  • самозажимные клеммы;
  • винтовые зажимы;
  • колпачки либо изолента для скрученных вручную проводов.

Самый удобный и надежный способ – фиксация самозажимными клеммами. Винтовые зажимы могут со временем ослабевать, а изолента имеет свойство терять эластичность, рассыхаться. Из-за этого надежность соединения может значительно ослабиться со временем.

Самозажимные клеммы обеспечат надежное прочное соединение. Чтобы правильно подключить выключатель к лампочке, необходимо внимательно изучить пошаговую инструкцию как это сделать. После этого можно не только сделать монтаж согласно схеме, но и выявить возможные неисправности. При обеспечении электромонтажа в помещениях часто возникает вопрос, как проложить кабель с помощью гофрированной трубы.

  1. Для аккуратного выполнения всех операций необходимо иметь следующие инструменты:
  2. 2 отвертки – плоскую и крестовую;
  3. монтажный или канцелярский нож либо другое устройство для снятия изоляции;
  4. пассатижи либо бокорезы;
  5. уровень строительный.

https://youtube.com/watch?v=RWI_-tMXtDA

Устройство и принцип работы проходного выключателя

Прежде чем разбираться с порядком подключения, стоит узнать принцип работы проходного выключателя. В этом случае монтаж можно будет выполнить собственными силами без особых трудностей.

Внешне проходной выключатель практически не отличим от обыкновенного. При этом их функциональные возможности сильно отличаются. Конструктивное исполнение обычного прерывателя предполагает наличие двух мест для присоединения проводов. Первое используется для подключения контакта на входе, второе – на выходе. Внутри устройства находится подвижный элемент, который используется для размыкания либо замыкания контактов в момент нажатия клавиши.

Обычный выключатель может работать только в двух положениях:

  • «Включено», при котором электрическая цепь замыкает, и напряжение подается на осветительные приборы, подключенные к устройству. Лампы начинают светить;
  • «Отключено», при котором происходит размыкание электрической цепи. Лампы гаснут.

Обычный выключатель только замыкает и размыкает цепь

Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест. В этом и заключается основная проблема.

Отличительной особенностью устройства проходного выключателя является наличие трех контактов, из которых два располагаются на выходе, а один на входе. Находящийся внутри устройства элемент перекидного типа замыкает одну из двух цепочек. Промежуточного положения в данном случае не предусматривается. В результате всегда есть замкнутая цепь между входом и одним из двух выходов.

Проходной выключатель позволяет замкнуть одну из двух цепей

Обзор производителей проходных выключателей: популярные модели

Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. В таком случае будет намного проще ориентироваться в ассортименте, предлагаемом профильными магазинами. К числу наиболее популярных брендов следует отнести:

  • Legrand;
  • Schneider Electric;
  • ABB;
  • Viko;
  • Lezard.

Изделия, выпускаемые под перечисленными товарными знаками, отличаются высоким качеством сборки и длительным сроком службы. При сопоставимых технических характеристиках цена проходных выключателей может меняться в широком диапазоне. Предлагаем познакомиться со средними расценками, чтобы можно было намного проще делать выбор в процессе покупки.

Legrand: стоимость наиболее популярных моделей

При выборе проходного выключателя Legrand стоит четко представлять, для каких целей приобретается конкретной изделие, и какая схема подключения должна быть реализована. В каталоге производителя можно найти одно- и многоклавишные модели разного цвета и размера. Предлагаем познакомиться со средними ценами на проходные выключатели Легранд:

 Фото  Модель Количество клавиш Средняя стоимость, рублей
Legrand Celiane 1 300
Legrand 774308 Valena 2 380
Legrand Kaptika 1 180
legrand Etika 2 200
Legrand Quteo 2 120

Schneider Electric: стоимость наиболее популярных моделей

Под известным брендом Schneider Electric выпускаются качественные изделия, имеющие стильный современный дизайн. Такие устройства способны гармонично вписаться в любой интерьер. Доступность изделий с различным цветовым оформлением позволит подобрать модель с подходящим дизайном для любого помещения. Ознакомитесь со средними ценами на наиболее популярные модели:​

 Фото Модель Количество клавиш Средняя стоимость, рублей
Schneider Electric Unica 2 500
Schneider Electric Unica 1 610
Schneider Electric Этюд 1 230
  Schneider Electric Sedna 1 280
Schneider Electric Sedna 2 500
Schneider Electric Glossa 1 110

ABB: стоимость наиболее популярных моделей

Для изготовления переключателей АВВ используются высококачественные материалы. Такие изделия отличаются высоким качеством сборки и стильным дизайном. Независимо от выбранного стилистического оформления помещения всегда можно подобрать наиболее подходящий вариант для конкретного интерьера. В коллекции производителя можно найти подходящий вариант для классического интерьера и оформленного в стиле хай-тек. Предлагаем познакомиться со средними расценками на наиболее популярные модели:

 Фото Модель Количество клавиш Средняя стоимость, рублей
ABB Basic 55 1 310
ABB Zenit 1 200
ABB STYLO 1 570
ABB TACTO 1 930
ABB TACTO 2 1180

Viko: стоимость наиболее популярных моделей

Электротехнические изделия, выпускаемые под товарным знаком Viko, представлены в достаточно широком ассортименте. Благодаря этому можно подобрать подходящий вариант для помещения любого назначения и площади. Среди предлагаемых моделей можно найти подходящий вариант по стоимости и дизайну. Средние расценки представлены в таблице:

 Фото Модель Количество клавиш Средняя стоимость, рублей
Viko Carmen 1 190
Viko Karre 1 180
Viko Vera 1 290
Viko Vera 2 220
Viko Karre 2 180
Viko Palmiye 1 170

Lezard: стоимость наиболее популярных моделей

Производитель предлагает широкий модельный ряд изделий, среди которых всегда можно подобрать переключатель с подходящим стилистическим оформлением и подходящего цвета. Благодаря этому можно приобрести проходной выключатель, который сможет гармонично вписаться в интерьер квартиры, оформленной в определенной цветовой гамме. Стоимость изделия зависит от цветового оформления. Предлагаем сравнить стоимость изделий, имеющих одинаковый дизайн, но различное цветовое оформление:

 Фото Модель Количество клавиш Средняя стоимость, рублей
Lezard Мира белый 1 200
Lezard Мира ольха 1 330
Lezard Nata кремовый 1 180
Lezard Nata белый 1 150
Lezard Мира ольха 2 270

Как правильно подключить тройной выключатель

Перед тем как подключить трехклавишный выключатель, обязательно обесточьте сеть, отключив автоматы возле счетчика. Если к рубильникам есть общий доступ, повесьте на него записку о проведении монтажных работ.

Для работ вам понадобятся:

  • плоская или фигурная отвертка;
  • плоскогубцы;
  • нож или стриппер (для большего удобства);
  • изолента;
  • индикаторная отвертка;
  • клеммники WAGO или др.

Для начала надо разобрать трехконтактный выключатель, чтобы добраться до его клемм. Делается это легко: подденьте чем-нибудь тонким сами клавиши, а потом снимите рамку. Теперь давайте подробно рассмотрим подключение тройного выключателя. К нему должно подходить четыре провода. Это может быть сразу четырехжильный кабель, одна жила которого будет фазой. Хотя чаще встречается выход из стены одножильного провода – фазы – и трехжильного рядом – для приборов освещения. Определить фазу можно при помощи индикаторной отвертки.

Подключение делается всего за три шага:

  1. Соединяем нулевые провода всех потребителей (светильников) с нулевым питающим. На схеме рисунка они обозначены синим цветом. Для соединения проводов удобно и практично использовать клеммники WAGO, хотя можно обойтись любыми другими или простой скруткой, только тогда не забудьте заизолировать соединение.
  2. Подключаем фазу питающего провода (коричневый) с общим проводом выключателя света (белый).
  3. Соединяем вместе все фазные провода от выключателя и светильников. Для лучшего понимания мы собрали всю схему в соответствии с цветовой маркировкой (зеленый с зеленым и т.д.).

Обратите внимание! На вход выключателя трехклавишного должен идти только фазный провод! Если прерывается нулевой, лампочки тоже будут работать, но тогда и электропроводка останется под напряжением при выключенном положении. Это значит, что даже при замене лампы всегда будет риск поражения током

Провода в выключателе крепятся прижимными винтами. С кабеля удаляется не более 5-10 мм изоляции, чтобы не было оголенных проводов. Если провод многожильный, используйте специальные наконечники НШВИ, чтобы он не обламывался при затяжке винтов.

Вот и все. В результате наша схема подключения трехклавишного выключателя собрана. Осталось вмонтировать его в подрозетник, распереть винтами и установить на место облицовку с клавишами.

Кстати, вариант многополюсного выключателя с розеткой имеет практически такую же схему. Отличие лишь в том, что на розетку подводится отдельный нулевой провод, а фаза общая. Она может соединяться как параллельными кабелями (отдельно на розетку и отдельно на выключатель), так и одним (перемычкой с вывода розетки на общий контакт выключателя). На рисунке ниже изображена схема второго подсоединения.

Схема подсоединения тройного выключателя

Обратите внимание! Для установки на хрупких стенах или деревянных поверхностях выпускают накладные выключатели. Также они подойдут на временный случай

Как подключить проходной выключатель: видео схемы подключения поможет сделать все работы своими силами

Бывает достаточно сложно, даже при наличии схемы, произвести установку проходного выключателя при отсутствии профильного образования. В таком случае на помощь могут прийти мастер-классы, записанные на видео. В них подробно рассказывается, как подключить проходной выключатель, и в какой последовательности следует выполнять работу.

Прежде чем приступить к просмотру, следует определиться с типом выбранного устройства. Порядок подключения перекрестного выключателя будет иметь ряд существенных отличий, с которыми стоит ознакомиться заранее.

Если речь идет о проходном выключателе, схема подключения на 2 точки является наиболее простым вариантом. Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. В противном случае речь будет идти об обычном выключателе.

При установке двухклавишного проходного выключателя схема подключения с двух мест может быть реализована для двух нагрузок. Это достаточно удобно, если комната имеет большую длину, и надо предусмотреть установку нескольких светильников для более равномерного освещения окружающего пространства. В этом случае можно будет регулировать интенсивность освещения помещения, решая, сколько светильников будет включено в определенный момент времени.

Схема с двумя проходными выключателями, допускающее управление двумя нагрузками

Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео:

Watch this video on YouTube

Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей. Следуя рекомендациям специалиста, можно качественно и с минимальными затратами выполнить необходимый объем работ.

Схема подключения проходного выключателя с 3х мест: подробное видео выполнения работ

Схему подключения проходного выключателя на 3 точки можно назвать условным. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. Как правило, монтажные работы не вызывают особых трудностей. Перекрестное устройство подсоединяется между проходными.

Более подробно со схемой подключения проходных выключателей из 3 мест можно ознакомиться, просмотрев следующее видео:

Watch this video on YouTube

Подробная инструкция позволит разобраться с порядком выполнения работ, а также позволит узнать, какой инструмент понадобиться для монтажа.

Watch this video on YouTube

Схема подключения проходного выключателя с 4х мест: актуальная информация

Если площадь помещения достаточно большая, двух – трех выключателей может оказаться недостаточно. Придется каждый раз преодолевать большое расстояние, чтобы включить или отключить освещение. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. В этом случае в систему дополнительно вводятся два перекрестных устройства.

Схема подключения лампы к четырем выключателям

Схема подключение на четыре точки будет актуальна для многоэтажного строения. В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Watch this video on YouTube

Что такое проходной выключатель?

Если не вдаваться в тщательные и подробные описания самого прибора, основываясь на его техническом устройстве и физической сущности процессов, протекающих в нем, то упрощенное описание можно свести к одному – проходной выключатель – это тот же самый комнатный выключатель, только с дополнительными контактами.


Например, в квартире есть один общий источник света. В привычном понимании обывателя он управляется выключателем, расположенным у двери в комнату. Эта обычная схема. Получается, чтобы выключить свет в комнате, необходимо постоянно к нему подходить. Но если вы уже в постели, то для этого нужно встать, что не совсем удобно, хотя и привычно. Люди, чтобы избежать этого, располагают около спального места дополнительные источники света, которые включают вместо общего освещения. Но существует возможность устроить все так, что общее освещение можно отключать из нескольких различных мест. И все это вполне реализуемо благодаря проходным выключателям, которые еще называют дублирующими выключателями.

Разновидности блоков

Перед тем, как изучать информацию о том, как подключить розетку с выключателем, необходимо узнать, что при выборе обращают внимание не только на дизайн изделия — его цвет, форму. Перед покупкой необходимо оценить технические параметры, возможности электрической сети

Особенно важен последний пункт для квартир старого жилого фонда, где электропроводка нередко находится в критическом состоянии. Следующий вопрос — функциональность изделия. При выборе того или иного блока обязательно учитывают, какие приборы будут подключать к розетке, какова их мощность.

Перед приобретением решают, сколько приборов будет подключаться к сети в конкретном помещении. Когда запланирована работа во влажных комнатах, блок обязательно должен быть оснащен специальными защитными шторками либо крышками.

Виды совмещенных устройств

Сейчас в магазинах легко обнаружить изделия с различными комбинациями. В одном устройстве могут находиться розетки (1-2) и несколько выключателей с одной/двумя/тремя или даже четырьмя клавишами. Так же как и обычные блоки, совмещенные конструкции бывают внутренними либо наружными. Последние выглядят чересчур громоздко, но они единственный вариант, если возможности сделать скрытую проводку просто нет.

Несмотря на относительно широкий ассортимент, самыми популярными остаются несколько типов конструкций.

  1. Блок с розеткой и одним выключателем. Эти простейшие конструкции обычно используют для гаражей, подвалов и других небольших хозяйственных построек. Такой минимум позволит включить освещение и воспользоваться благами цивилизации — подогреть электрический чайник, включить радио или вентилятор. Подключение инструмента — вариант для мастеровитых хозяев.
  2. Устройство с двумя клавишами. Такой вид спаренных блоков оптимален для коридоров и совмещенных санузлов, так как он уже дает возможность получить минимальный набор удобств — включать электричество в прихожей, санузле, присоединить к сети зарядку мобильного телефона, пылесос, фен или какой-либо инструмент.
  3. Блок с тремя выключателями подойдет для небольших квартир с отдельно расположенными ванными/туалетными комнатами. В этом случае блок тоже будет самым логичным решением.

В других комнатах (гостиной, детской, спальне) присутствие таких конструкций вряд ли будет целесообразным, однако установка в любом помещении все же не запрещается. Блоки с несколькими клавишами помогут подключить многорожковые осветительные приборы, а дополнительная розетка нигде не будет лишней. Если электроприборы не «собираются» работать от такой розетки постоянно, то вариант вполне достоин рассмотрения.

№3. Важные технические параметры розетки

Установку розеток и выключателей лучше доверить профессионалам, если есть хотя бы малейшее сомнение в собственных силах. С другой стороны, кто бы ни брался за установку подобного оборудования, основные технические параметры знать необходимо.

Заземление

Розетки могут быть с заземлением и без него. Выбор зависит от того, есть ли в проводке квартиры заземляющий проводник:

  • розетка без заземления обычно маркируется 2К, где К – контакт, а цифра – количество контактов. Такие розетки используют тогда, когда заземление не предусмотрено или необязательно;
  • розетка без заземления маркируется 2К+З, внешне отличается наличием двух металлических планок в гнезде с контактами. Это вариант для домов, где используется трехпроводная сеть.

Стоит отметить, что проводка без заземления сегодня встречается все реже, осталась она только в старых домах.

Номинальные характеристики

Род и сила так, напряжение, частота сети – важнейшие параметрч при выборе розетки. В наших сетях используют переменное напряжение 220 В и частотой 50 Гц, в других странах эти параметры несколько отличаются. Номинальный ток лучше выбирать в зависимости от планируемой нагрузки на данную розетку. Для отечественных условий лучше брать изделия с напряжением 250 В и номинальным током от 10 А, для подключения стиральной машины, электроплиты – 16 А. Специалисты рекомендуют пользоваться при выборе соотношением 4 А – 0,88 кВт.

При выборе розетки и расчете их общего количества в квартире следует учитывать то количество киловатт, которое выделено для вашей квартиры. Если одновременно во все розетки будет подключено мощное оборудование, кабель может перегреться, а это рискует обернуться пожаром. Именно поэтому электрики советуют произвести расчет мощности электрической сети прежде, чем ставить новое оборудование и новые розетки. Подобный расчет выполняет специалист – на это лучше не жалеть денег.

Винтовое и безвинтовое соединение

Не вдаваясь в нюансы монтажа розетки, отметим, что для закрепления жилы в подрозетнике используются специальные винты. Они вкручиваются в пластинку, которая зажимает контакт. Если с течением времени контакт ослабеет, можно будет аккуратно подтянуть винт.

Есть розетки с быстрозажимными контактами, т.е. без винтов. Вместо традиционного зажима фиксация тут осуществляется благодаря специальному отверстию, которое может сужаться и расширяться при нажатии клавиши. Производители подобных изделий обещают, что регулярная профилактика такой системе не нужна, а механизм способен самостоятельно и достаточно надежно поджимать контакт. На деле так оказывается не всегда, а для восстановления контакта придется проделать процедуру куда более сложную, чем просто подкрутить винт.

Кроме того, специалисты советуют брать розетки, где штепсельные разъемы оснащены пружинами – они позволяют более прочно зафиксировать вилку. Если предполагается подключение нескольких розеток шлейфом, то должна быть дополнительна пара контактов, которая упростит процесс монтажа и повысит безопасность соединения.

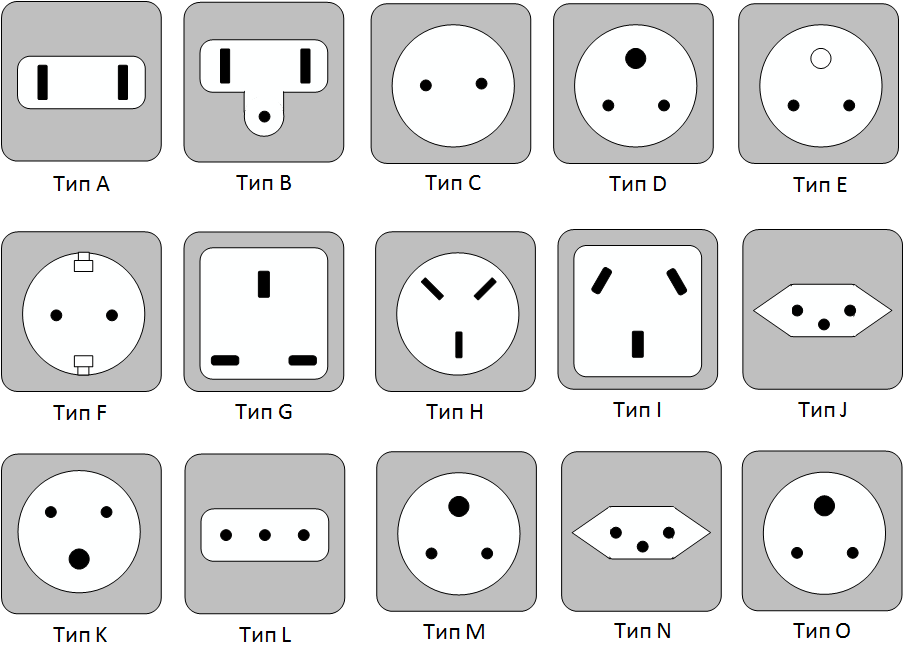

Разновидности разъемов

В разных странах мира используют розетки, в которых разъемы устроены по-разному. Соответственно, и электроприборы имеют вилку определенной формы, отсюда возникла проблема переходников. Вдаваться в различные варианты и географию их использования не будем (это наглядно представлено на картинке), но отметим, что у нас используют розетки типа C (без заземления) и F (с заземлением).

Особенности монтажа

При монтаже к таким переключателям следует подводить не два, а три провода, т.к. один провод идет непосредсвенно от сети на лампу, а два других соединяют между собой проходные выключатели. Это хорошо видно на схеме.

Чтобы не запутаться в проводах, старайтесь использовать одни и те же цвета. Например, обычно в кабеле используются три провода: коричневый, синий и сине-зеленый

Коричневый – фазный провод подключаете ко входу первого выключателя и выходу второго Синий – подключаете напрямую к осветительному прибору – это «нулевой» провод Желто-зеленый – обычно используется для заземления, но т.к. освещение заземления не требует, его можно смело использовать на участке соединения двух проходных переключателей Lezard.

Используйте эту схему для всех выключателей в доме и вы никогда не запутаетесь.

Кроме описанного варианта, под торговой маркой Lezard выходят также двухклавишные проходные выключатели.

Принцип их использования таков же. Просто вместо одного источника света к этому переключателю можно подсоединить два.

На «другой стороне» может стоять как одноклавишный, так и двухклавишный «приемник».

Использование двухклавишного проходного выключателя может значительно сэкономить не только средства на покупку еще одного отдельного прибора, но также время и стоимость работ по его монтажу, ведь необходимая электросхема уже помещена в один компактный корпус.

Ниже приведен рисунок, который демонстрирует как необходимо подключать двухклавишные проходные выключатели Lezard.

Двухклавишный выключатель. Схема подключения

Схема подключения двухклавишного выключателя

Для начала рассмотрим детальную схему подключения двухклавишного выключателя, чтобы подробно понять работу данного устройства:

Чтобы электрический прибор (в том числе и простая лампа освещения) заработал, к нему необходимо подвести фазу (L) и ноль (N). Суть выключателя — замыкание/размыкание линии, по которой фаза подаётся на осветительные приборы. То есть ноль всегда подходит к лампочке, а вот фаза только тогда, когда выключатель включен и соответственно цепь замкнута.

На схеме мы видим, что фаза заходит на выключатель по коричневой жиле кабеля, а выходит по жёлтой и синей соответственно.

Также для понимания процесса подключения нужно изучить соединения кабелей в распределительной коробке, они обозначены на схеме, как С1, С2, С3, С4:

С1 — через это соединение ноль с вводного кабеля уходит на группы светильников: Синяя жила вводного кабеля ВВГ 2х2.5 + Синие жилы кабелей ВВГ 2х1.5, идущих на группы светильников №1 и №2;

С2 — через это соединение фаза уходит на выключатель: Красная жила вводного кабеля ВВГ 2х2.5 + Коричневая жила кабеля ВВГ 3х1.5, идущего на выключатель;

С3 — через это соединение фаза уходит на группу светильников №1: Синяя жила кабеля ВВГ 3х1.5, идущего на выключатель + Коричневая жила кабеля ВВГ 2х1.5, идущего на группу светильников №1;

С4 — через это соединение фаза уходит на группу светильников №2: Жёлтая жила кабеля ВВГ 3х1.5, идущего на выключатель + Коричневая жила кабеля ВВГ 2х1.5, идущего на группу светильников №2.

Как подключить трехклавишный выключатель своими руками

Подключение трехконтурного устройства является предельно простым. Чтобы сделать это верно, нужно выполнить множество пошаговых действий. Весь процесс подсоединения делится на этапы:

  • подключение кабеля к трехклавишнику;
  • соединение проводов в коробке;
  • проверка правильности подсоединения и устранение ошибок.

Перед осуществлением процесса желательно изучить схему подключения. Данная мера поможет минимизировать возможные промахи.

Схема подключения тройного выключателя

В коробе находятся несколько проводников. Каждый выполняет свою функцию:

  1. Кабель с 3 жилами находится в автомате, присутствующем в щитовой.
  2. Четырехжильный провод опускается к трехклавишнику, подключенному к нижней части.
  3. Схема подключения тройного выключателя на 3 лампы подразумевает присоединение 4- или 5-жильным проводом ВВГнГ-Ls. Его сечение составляет 1,5–2 мм. Люстра с 6 или 9 лампочками предполагает такое же подсоединение.
  4. При 3 различных светильниках надо тянуть 3 разных трехжильных кабеля. Такой способ является распространенным.

Сейчас возросло количество запросов “тройной выключатель с розеткой схема” в сети. Там легко найти подробные алгоритмы подключения с фотографиями или чертежами.

Полезное видео по теме:

Подключение проводов к выключателю

Часто устройство устанавливают в блок с розеткой. Люди интересуются, как подключить трехклавишный выключатель. Нужно сделать несколько последовательных шагов:

  1. Потребуется провод из меди с сечением 2,5 мм². Кабель направить от общего щитка. Когда он идет от коробки до выключателя, это является ошибкой.
  2. Медный провод 5*2,5 мм² спустить по штробе. Тогда он будет возле блока выключателя и розетки. Общий провод присоединить к контакту. Это объясняется более мощной нагрузкой на розетках. На светильниках она не так выражена.
  3. Посредством перемычки пустить фазу на верхний зажим устройства. Ноль направить во 2 контакт. Остальные проводники завести под нижние контакты.

Подключение кабеля в коробке осуществляется вышеописанным методом. Разница состоит в присоединении вспомогательной нулевой жилы к центральной точке.

Соединения проводов в распредкоробке

В коробке имеется 5 проводников. Надо не перепутать их и верно соединить жилы. Стоит начинать с 2 жил: ноль и заземление. Число лампочек не имеет значения. Все нули окажутся в одной точке.

Правило сведения к общей точке распространяются на заземляющие проводники. На светильниках их следует подключить к корпусу. Иногда провода отсутствуют.

Быстро соединить жилы можно зажимами для клемм Ваго. Они подходят для нагрузок под освещение. Лучше выбирать цвета жил, исходя из существующих норм. Синие провода являются нулевыми. Заземляющие жилы окрашены в желто-зеленый цвет.

Нельзя забывать, что ноль не направлен на переключатель. Он поступает напрямую в светильники. Посредством контакта прибора с тремя клавишами разрывается 1 фаза.

Потом надо подсоединить жилы фаз. Начать с проводника, приходящего от автомата ввода. Объединить фазу с общим фазовым проводником. Он идет на общую клемму трехклавишника. Если жила больше никуда не направлена, фаза запускается на переключатель.

Объединить выходящие с клавиш 3 проводника с 3 фазами. Они отходят от контуров на лампы, используя зажимы Ваго. Правильная маркировка жил поможет их быстро распознать. Каждая управляет лампочкой в помещении. В коробке окажется 6 точек соединения.

Перед включением следует повторно проверить схему тройного выключателя. Потом включить автомат и запустить клавишами осветительные приборы.

Рекомендуем посмотреть видео по теме:

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
