Ремонт выключателя своими руками

Общая схема подключения

Если мы имеем дело с сиcтемой TN-S, имеющей три провода — фазу красный , ноль синий и заземление желто-коричневый , то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком: Обратите внимание на подключение заземления на схеме: Схема подсоединения выключателя к TN-S системе Схема: как подключить люстру на двойной выключатель Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь

Таким образом, питание от одного провода подается сразу на оба контакта. Вы, конечно, догадываетесь, сколько может быть грязи и пыли в квартире, когда при помощи болгарки режутся штробы в стене и выбивается отверстие для установки подрозетника. При отключении выключателем осветительной прибора индикатор подсветки оказывается подключенным к нулевому проводу сети через малое сопротивление лампы и загорается. Тонкости подключения двухкнопочных выключателей в домах с разными системами заземления В зависимости от новизны электросети в доме, меняется и её способ заземления.

Соответственно, его почувствовать можно будет при первой замене лампочки. Подключение двухклавишного выключателя.

Посмотрите на выключатель, предварительно освобожденный от верхнего кожуха. Подключение двухклавишного выключателя света с розеткой: расшифровка схемы Чтобы правильно произвести монтаж блока, в котором совмещены розетка и кнопка выключателя, необходимо действовать по ниже изображённой схеме.
1 способ подключения двухклавишного выключателя + схема

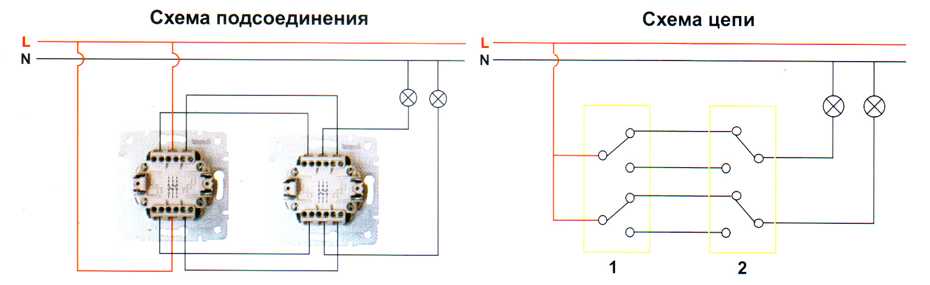

Схема подключения двухкнопочного переключателя

Двухклавишный выключатель представляет собой 2 одиночных ключа, собранных в одном корпусе. Нулевой и заземляющий провода подходят к секциям напрямую, а фаза проходит через выключатель.

Таким образом, при срабатывании соответствующей клавиши происходит разрыв цепи, то есть фазы, подходящей к определенной секции прибора либо отельному устройству. Подключение выключателя к распределительной коробке описано выше. Часто бывает непонятно, как выполнить электромонтаж в месте подключения люстры к двойному выключателю.

Тут может быть несколько вариантов, в зависимости от того, совпадает ли количество проводов на потолке с количеством проводов, выходящих из люстры. Простейший вариант: равное количество проводов от потолка и люстры (в основном 2 на 2, или 3 на 3).

Тут необходимо просто скрутить соответствующие провода, которые вы предварительно прозвонили и промаркировали. Нулевой провод от потолка соединяете с нулем люстры, а фазный от потолка – с фазой люстры и обязательно с самим выключателем. Монтаж окончен.

В случае, когда из потолка выходит три провода, а у вас на люстре их больше, необходимо заранее распределить пары на секции и подключить каждую из них только к одному из проводов-фаз. Обе группы при этом должны непременно быть соединены с нулевым проводом. Если же вы обнаружили, что из потолка выходит 4 провода, значит, один из них – заземляющий. Его наличие характерно для современных построек.

Если на вашей люстре присутствует аналогичный провод, значит необходимо просто скрутить их между собой. Если же нет, то провод, идущий из потолка, необходимо изолировать. Распознать защитные заземляющие провода можно по характерному желто-зеленому окрасу и маркировке «РЕ». Возможные неисправности и общие рекомендации к их недопущению.

То есть, отсутствует распределение светильников на клавиши выключателя. Еще один вариант: при включении люстры срабатывает только часть ламп, а все не загораются даже при нажатии обеих клавиш выключателя.

Скорее всего, при подключении вы не соблюли соответствие определенных проводов и скрепили их в неправильном порядке. Возможно, вы пренебрегли прозвоном проводов на потолке и в распределительной коробке, и положились лишь на цвета и маркировку.

А так делать ни в коем случае нельзя, поскольку при закладке проводки несоблюдение стандартов по маркировке очень распространено. Для того, чтобы найти причину, вам необходимо вернуться к началу монтажа и скрупулезно выполнить все шаги. Вооружившись индикатором, непременно прозвоните все провода и промаркируйте их. В случае выявления подозрения на неисправность провода, обратитесь к мастерам.

Если же с проводкой проблем не наблюдается, заново скрепите согласно схеме промаркированные провода и будьте при этом предельно внимательны.

• Таким образом, следует выполнять простые рекомендации, чтобы не столкнуться с проблемами при выполнении работ по электрике:
• перед началом работ обязательно нужно отключить электричество на рабочем участке и позаботиться о том, чтобы никто его случайно не включил в самый неподходящий момент;
• необходимо всегда действовать согласно инструкции и не пренебрегать глубокой всесторонней подготовкой: проверить и промаркировать проводники, правильно их зачистить и подготовить к последующим операциям;
• необходимо вооружиться инструментами, требуется хотя бы минимум приспособлений, иначе не удастся избежать проблем с надежностью и прочностью выполняемых соединений.

Схема подключения двухклавишного выключателя к люстре

Схема подключения двухклавишного выключателя

Здравствуйте, уважаемые гости сайта «Заметки электрика».

В одной из прошлых статей я рассказывал Вам как подключить выключатель с одной клавишей. Сегодня я познакомлю Вас со схемой подключения двухклавишного выключателя.

Чаще всего двухклавишный выключатель в своих квартирах используют для подключения люстры (на фотографии ниже изображена 5-рожковая) или точечных светильников на потолке.

С помощью двухклавишного выключателя можно управлять освещением ТОЛЬКО двух групп.

Одна группа точечных светильников или лампочек в люстре управляется одной клавишей, вторая группа — другой. Количество точечных светильников или лампочек люстры в каждой группе может быть от 1 до 8, и даже больше. Все зависит от Вашего желания и схемы подключения.

В данной статье мы рассмотрим схемы подключения двухклавишного выключателя в квартире с разными системами заземления.

Схема подключения двухклавишного выключателя в квартире с системой заземления TN-C

Ниже представлена схема двухклавишного выключателя в квартире или в деревянном доме с системой заземления TN-C.

С квартирного электрического щитка в распределительную коробку приходит питание в виде двух проводов: фаза (красного цвета) и ноль (синего цвета).

Фаза (по схеме красного цвета) в распределительной коробке соединяется с проводом (красного цвета), идущего на общий контакт двухклавишного выключателя. С двухклавишного выключателя выходят уже два провода (по схеме желтого и оранжевого цветов).

Вот другой пример, двухклавишный выключатель ВС10-002 от «Schneider Electric» серии Этюд, в котором общая фаза подключается на клемму «L», а отходящие фазы — соответственно, на клеммы «1» и «2».

Провод (по схеме желтого цвета) идет в распределительную коробку, где соединяется там с проводом (желтого цвета), идущего на первую группу светильников или лампочек.

Провод (по схеме оранжевого цвета) идет в распределительную коробку, где соединяется там с проводом (оранжевого цвета), идущего на вторую группу светильников или лампочек.

Вот еще пример — подключение пятирожковой люстры через двухклавишный выключатель.

Если подсчитать количество проводов, заведенных в распределительную коробку, при схеме подключения двухклавишного выключателя в квартире с системой заземления TN-C, то всего их будет 8:

• 2 с квартирного электрического щитка: фаза и ноль
• 3 на двухклавишный выключатель: общая фаза и две коммутируемые фазы разных групп
• 3 на лампы или светильники: общий ноль и две коммутируемые фазы с двухклавишного выключателя

Но их не всегда может быть 8. Такой пример схемы подойдет, если лампочки находятся в одном месте, например, в люстре.

Бывает так, что один светильник (люстра) находится в коридоре, а второй на кухне. В таком случае отходящих проводов будет больше, т.к. на каждую группу пойдет свой провод или кабель.

Как поменять выключатель света с одной клавишей

Схема установки одноклавишного выключателя для открытой проводки

Демонтаж и монтаж такого вида конструкций считается самым простым. Демонтировать одноклавишный выключатель требуется в следующей последовательности:

1. Снять клавишу с помощью отвертки или любого другого плоского предмета.
2. Снять декоративные накладные рамки.
3. Шурупы выкручиваются из фиксирующего подрозетника.
4. Из стены извлекаются все внутренности электротехнической конструкции и провода.

При установке новой конструкции алгоритм идентичен, только все действия выполняются в обратной последовательности.

Особенности строения распределительного щитка электричества

Любое защитное и распределительное оборудование размещается в специальных щитках. Конструктивные особенности щита позволяют контролировать поток энергии и подавать ее равномерно по всем каналам.

В комплектацию электрического щитка входят:

• автоматические выключатели;
• контакторы;
• УЗО.

Могут присутствовать и другие компоненты в зависимости от функциональности щитка.

Автомат помогает защитить электропроводку от негативных последствий. Особенности работы выключателя следующие:

• основная задача – это защита электропроводки и подключаемых к ней бытовых приборов от чрезмерного тока;
• монтаж должен производиться на фазный контур, который разрывается при отключении пакетника;
• выключатель может обесточить сеть при выключении вручную и при возникновении аварийного случая.

Если возникает аварийный случай, в щите выбивает автомат.
