Как подключить вентилятор с таймером для вытяжки в туалет, ванную и кухню

Подключение через двухклавишный выключатель

Еще один годный вариант — это подключение вентилятора через тот же самый выключатель света, но уже двухклавишный.

Здесь схема будет выглядеть следующим образом:

Фактически вытяжка у вас будет сидеть независимо от освещения. Но для этого, скорее всего придется менять одноклавишную модель на двухклавишник. Плюс тянуть лишний кабель от распредкоробки вниз.

Есть здесь и «подводные камни». Во-первых, не перепутайте подключение фазы на контактах выключателя.

А это встречается сплошь и рядом.

Во-вторых, не забывайте что через данный коммутационный аппарат, должна разрываться именно фаза, а не ноль. Даже при правильном изначальном соединении, со временем схема может самопроизвольно поменяться.

Достаточно какому-то местному электрику, в общей щитовой или подъездной разводке, случайно поменять местами два проводника L и N. И у вас во всей квартире автоматически на всех выключателях поменяется «полярность».

Чем это будет грозить? Ну например, при включении только одного вентилятора второй клавишей, у вас может мигать, вспыхивать и тухнуть светодиодная подсветка в туалете.

Эффект довольно известный для светодиодных светильников.

Подключение к электросети

По причине накапливания пара и жировых отложений внутри такой техники есть вероятность получить удар током, если подключение было осуществлено неправильно. Чтобы подключить вытяжное устройство на кухне и подать на него электричество, должно быть три кабеля – фаза, ноль и земля. Проведение земли по стандартам должен быть желтого цвета, разделенного зеленой полоской. И перед тем как начинать монтажные работы, следует убедиться, что заземление вообще есть.

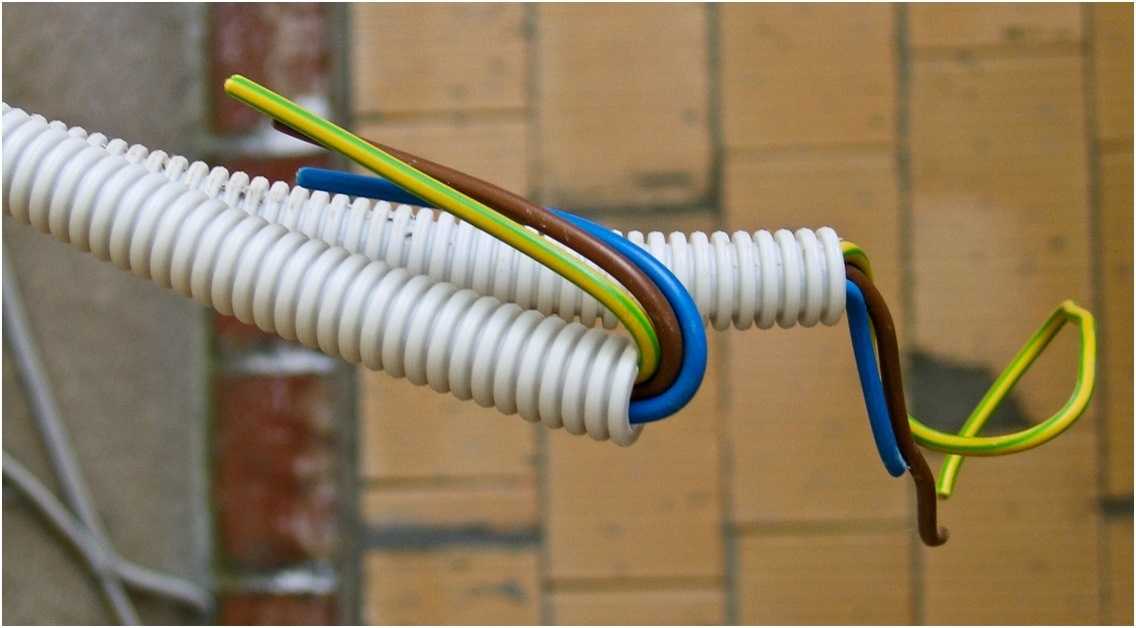

Конечно, если в кухне уже есть заземлительный кабель и смонтированы розетки евростандарта, то это существенно упрощает подключение: достаточно подключить провод к заземлительному контакту, что обычно имеет обозначение в виде полосок различной длины либо буквенной аббревиатуры GND. Если в устройстве заземление не предусмотрено, а такие модели на рынке встречаются, то лучше сделать его самостоятельно, просто присоединив кабель к корпусу из металла.

Если же в розетках заземление не предусмотрено, то проводить его необходимо своими руками. Но если не знаете, как сами сможете это сделать, то лучше прибегнуть к услугам соответствующего специалиста. И не следует пытаться присоединять нулевой провод к трубам либо батарее. Его необходимо закреплять исключительно на глухой нейтрали.

Во время строительства любого помещения, которое будет использоваться для проживания людей, делается и вентиляционная система. Когда вы или специалист, которого вы вызовите, осуществляет подключение кухонной вытяжки, то ее работа нарушается. Чтобы свести эти нарушения к минимуму, следует осуществить монтаж дополнительного короба, оснащенного спецклапаном. Его принцип работы крайне прост: когда вытяжка отключена, то клапан перекрыт крышкой, а воздух выходит самостоятельно. Когда идет приготовление пищи и вытяжка активируется, то клапан напорной силой воздуха от вентилятора перекрывает дырку естественной вентиляции. Подобный механизм имеет плюсы – нет тяги обратного типа.

Теперь перейдем непосредственно к описанию процесса подключения вытяжного устройства к электрической сети.

Когда конструкция была полностью установлена, необходимо осуществить монтаж розетки, если ее еще нет на нужном месте. Следует провести отдельную линию от коробки раздаточного типа. Будет неплохо, если она расположена на стене, расположенной в коридоре. Тогда необходимо будет лишь выполнить в стене отверстие, осуществить вывод проводов и прикрепить розетку в удобном для вас месте.

Ошибки при установке кухонной вытяжки

Кое-кто конечно и оставляет решеточку для естественного движения воздуха, но умудряется при этом все равно ее перекрыть самим воздуховодом.

Рекомендуемые размеры для круглых воздуховодов — d=125мм. Для прямоугольных — 204*60мм.

В большинстве случаев, это запрещено правилами. Далее по тексту будут приведены конкретные пункты.

Можете конечно проложить по фасаду отдельный короб прямиком до крыши. Но оно того стоит? Хотя в ресторанах и кафе, расположенных на первых этажах многоэтажек, такое решение широко применяется.

Кстати, запрет на вывод воздуха на улицу через стенку не относится к частным домам, а только к многоэтажкам.

В первую очередь это скажется на шуме. Хотя конечно сами повороты не есть наибольшее зло. И без них порой не обойтись.

Опасны именно повороты, идущие один за другим, без разгонных участков.

Запомните, что производительности в 200-300 м3/ч бывает вполне достаточно для качественного удаления всех запахов, с минимальной нагрузкой на вентиляцию дома.

Высота установки напрямую зависит от того, какая у вас плита — газовая или варочная индукционная.

Поверьте, иногда эту конструкцию приходится разбирать.

Почему это ошибка, а когда так делать все таки можно, говорится далее.

Как следствие, подключение ее как попало, через переноски и удлинители. Не забывайте, что в конечном итоге это все таки не переносной прибор, типа вентилятора, обогревателя или мобильного кондиционера.

А значит проводку под него нужно делать стационарную и с умом.

Врезать и устанавливать его нужно с соблюдением соответствующих углов и наклонов. Иначе работать он будет через раз.

Вообще монтаж вытяжки можно разбить на два основных этапа. Во-первых, это ее подключение к электричеству. Второе — устройство воздуховода и все что с этим связано.

Давайте рассмотрим отдельно каждый из них.

Соединение проводов

Теперь в распределительной коробке необходимо произвести следующие соединения:

Нулевую жилу из питающей сети подсоедините к нулевой жиле вентилятора.
Фазную жилу из питающей сети соедините с жилой, которая идёт на входящий контакт выключателя.
Фазную жилу вентилятора подсоедините к жиле провода, которая идёт с выходящего контакта выключателя.

В случае с двухклавишным выключателем в распределительной коробке дополнительно будут ещё такие соединения:

Нулевая жила из питающей сети будет ещё соединяться с нулём светильника.
Фазная жила светильника должны быть подсоединена к жиле провода, которая идёт со второго выходящего контакта выключателя.

Как видите, ничего сложного. Обязательно подумайте по поводу установки вентилятора в ванной комнате. Сейчас придумывают много модных электрических штучек, но половина из них сплошная блажь. А вот вентиляция такого помещения, как ванная, действительно не маловажный вопрос. Так что эта статья актуальна и полезна.

Что советуют не делать опытные электрики?

Во-первых, не подключать вентилятор в ванной напрямую к лампочке. Тогда вы лишите себя комфорта – вентилятор будет работать всегда только при включенном свете, в том числе, и когда вы принимаете ванну.

Во-вторых, не рекомендуют все-таки устанавливать выключатель внутри помещения. Если проект потребует подтверждения в соответствующей инстанции, вы его просто не получите.

В-третьих, не советуют применять сложные электроустройства и всевозможные датчики. Они часто ломаются по причине высокой влажности, занимают место на стенах и выглядят не очень эстетично. Чем проще приборы и подключение – тем меньше с ними проблем.

Как монтировать проходной выключатель

Для монтажа данных переключателей первостепенно необходимо выполнить разметку, где будут располагаться будущие выключатели, освещение (точечные светильники, люстры, бра и так далее) и распределительная коробка.

Рекомендуется монтировать выключатели на высоте 90 см от уровня чистого пола и не ближе чем 10–15 см к дверному проему.

После выполнения разметки можно переходить к сверлению отверстий под выключатели и монтажу подрозетников. Для этих целей, в зависимости от материала стен, лучше использовать d65 мм или по гипсокартону d68. Фото можно увидеть далее:

Далее будет необходим штроборез или болгарка с дисками по бетону d150–230. С помощью него необходимо прорезать штробы для последующей закладки в них кабельно-проводниковой продукции.

После того можно сверлить отверстие под распределительную коробку. Для этого подойдет коронка по бетону d110 мм.

После выполнения монтажных работ можно переходить к подключению. Схему подключения мы рассматривали ранее.

Монтаж проходных выключателей

Для подключения переключателей необходим инструмент:

отвертка шлицевая, крестовая и индикаторная;
уровень;
плоскогубцы для перекусывания кабеля;
перфоратор для штробления каналов под провода и выключатели;
рулетка;
нож.

Естественно, должны быть базовые знания о работе электрических приборов, используемых ими схем, порядок их подключения и т.д.

Этапы работ:

штробление каналов согласно электротехнического плана;
высверливание коронкой места под выключатели и распределительные коробки;
прокладка проводов и расключение приборов.

Прокладка проводов должна производиться на расстоянии не меньше, чем 15-20 см по отношению к потолку. Это обуславливается пожарной безопасностью, они вполне могут располагаться скрытым способом (в штробу), а также могут быть уложены в специальные лотки — кабель-канал. Последний вариант обеспечивает быстрый доступ к необходимым проводам при возникновении каких-либо неполадок. Не стоит забывать, что концы проводов должны быть строго в монтажных коробках, где соединения изолированы друг от друга.

Частные ошибки при установке

Главной ошибкой является пренебрежение установленными правилами.В частности использование для подключения переключателей вместо трехжильного кабеля, двухжильный. Стоит ли говорить, что это небезопасно, может повлечь печальные последствия.

Попытки собрать перекидной переключатель из обычных выключателей, при этом не имея достаточно, либо вообще без опыта в этой сфере. Заканчивается чаще всего безобидно, схема попросту не работает. Однако все может обернуться куда трагичнее, если не соблюдать банальных правил и нюансов, тем более без опыта.

Разрыв нуля. С легкостью может обернуться ударом током при банальной замене лампочки. Это связано с тем, что нулевой проводник разорван, в то время как на фазном присутствует электричество на постоянной основе, вне зависимости от положения клавиши переключателя.

Неправильная схема подключения. Самая опасная ошибка, которая может повлечь за собой целый ряд последствий. Среди которых удар током, выход из строя ламп, короткое замыкание и пожар.

Вентиляция для ванной комнаты

В этом помещении проветривание является необходимым для удаления большого количества влаги, которая скапливается здесь постоянно. Благодаря наличию вытяжки, в помещении легко дышится, сантехника и бытовые предметы не портятся, не появляется плесень и грибок.

Как установить вентилятор в ванной комнате

При монтаже необходимо следовать правилам:

снять крышку;
места, которые будут прилегать к поверхности стены, смазать жидкими гвоздями или надежным клеем;
расположить изделие в отверстие в стене (рабочая часть прячется);
хорошо прижать корпус;
установить антимокситную сетку;
поставить крышку, зафиксировав ее дюбелями или саморезами.

В конце работы укладываются провода, а конструкция подсоединяется с электросети.

Принцип подключения к электросети

К вентиляционному каналу ведется отдельная проводка для автоматического включения с помощью программирования устройства или датчика движения. Если в модели имеется шнур, то можно включать систему механическим путем.

Управление посредством включения/выключения освещения

Часто электрооборудование включается в тот момент, когда загорается свет в помещении. Но поскольку вытяжка обычно необходима во время купания, то такой вариант не очень удобен – впустую расходуется электричество, к примеру, во время стирки. Поэтому систему лучше автоматизировать в целях экономии электроэнергии и дополнительного удобства.

Зачем нужен таймер для вентилятора санузла

Оснащенная таймером вытяжка включится с включением света, а выключится через несколько минут, после того, как человек, который принимал душ, вышел из ванной. В течение этого времени устройство вытягивает влажный воздух. Если же пребывание в помещении было недолгим, то конструкция не включится, так как необходимости в его работе нет.

Подключение таймера санузла

Таймер представляет собой компактный прибор. Подключать его следует с помощью 6-и контактов. Чтобы правильно подсоединиться, нужно воспользоваться схемой.

Схема подключения таймера санузла

Подключение через выключатель

Прежде чем, заняться присоединением питающих проводов, нужно отключить рубильники на щите. Затем снимается фронтальная панель прибора, и в нее вставляются проводки через каналы.

Как подключить вытяжной вентилятор к выключателю

Производится присоединение проводов к клеммам устройства, расположенным под крышкой. При отсутствии заземления, хватает 2-х проводков: фаза и ноль. Проводки соединяются с клеммами, укрепляются, затягиваясь болтиками, ставится защитная крышка.

Инструкция по выводу вытяжки на кухне в вентиляцию

Подготовка основания

Работы, как правило, начинают после установки мебели и чистовой отделки. Основание должно быть надежным

Если крепление ведется на отделку, ее важно не повредить. Чтобы кафель не треснул, заднюю сторону корпуса покрывают демпферной лентой

Поверхность очищают и обрабатывают антисептиками, предотвращающими появление бактерий. Плесень может образовываться в зазоре между стеной и корпусом. В этих участках всегда скапливается влага и осадок, который приносит с собой пар.

Стены не всегда обладают достаточной несущей способностью. Если они осыпаются, в них проделывают широкие отверстия и вбивают пробки. Иногда эти меры не помогают. Тогда основание смачивают водой и заполняют цементной смесью. Пока она не застыла, в нее погружают дюбели. После этого можно проводить монтаж, не опасаясь, что система упадет на плиту.

Работы по установке

Их начинают с крепления купола на саморезы с дюбелями. Затем к нему подсоединяют канал, ведущий к шахте. Его конец промазывают клеем или герметиком и надевают на верхнюю часть корпуса. Стык фиксируют хомутом, затягивающимся при помощи винта. Таким же образом соединяют пластиковые прямые и угловые трубы.

ShutterStock

Канал монтируют к потолку на металлические подвесы или скобы, прижимающие его к стене. В шахте под потолком с помощью алмазной коронки высверливается отверстие подходящего диаметра. К нему шурупами привинчивается фланец. В него при необходимости крепится переходник. В переходник заводится рукав, покрытый клеем или герметиком. Сверху затягивается хомут. Существуют специальные Т- образные элементы с обратным клапаном. Под ним сделана решетка. Она должна обязательно находиться внизу. Если переместить ее наверх, поток от вытяжки, поднимающийся наверх и испытывающий давление, будет поступать через нее обратно. Нижняя перекладина буквы «Т» располагается параллельно стене. Одна сторона верхней перекладины заводится в шахту, другая, обращенная в кухню, снабжается поворотной заслонкой. Когда приточное устройство включено, заслонка закрывается. При выключенной подаче ее открывают, увеличивая ширину входа в стояк.

При проектировании следует избегать поворотов. Чем их меньше, тем меньше препятствий течению, и тем проще производить очистку внутренней поверхности. Чтобы сгладить крутые повороты, вместо Г- образного переходника ставят два элемента с изгибом под 45 градусов.

Канал оставляют на виду либо скрывают его под съемным коробом из гипсокартона или пластика. Чтобы избавиться от лишнего шума, короб изнутри заполняют минеральной ватой или поролоном. В случае, когда подводку не видно за мебелью, проводить мероприятия по маскировке не потребуются.

Электрооборудование

Для подключения электрики применяются кухонные розетки с устройством защитного отключения и трехжильный кабель ВВГнг-Ls 3*2,5 мм2. Розетки ставят в верхней части стены. Использовать удлинители во влажной среде запрещено. Провода прячут за фасадной панелью. Прокладывать штрабы обычно не приходится. Если возникает такая необходимость, следует помнить, что штробить стеновые панели и плиты перекрытия запрещено. Желоба допускается прокладывать в отделочном слое. Если погрузиться в железобетон более, чем на 1 см, можно повредить или оголить арматуру. При контакте с внешней средой она начнет быстро ржаветь и разрушаться.

Как улучшить тягу

Одно из условий, обеспечивающих нормальную тягу, — постоянное поступление свежего воздуха взамен отводящегося. В зимний период проблему сложно решить частым проветриванием через форточки и фрамуги, тогда квартире будет слишком холодно. Одно из решений — стеновой или оконный приточный клапан. Стеновые выпускаются с регулируемой заслонкой и теплоизоляционной внутренней оболочкой. Оконный врезается в верхнюю часть рамы стеклопакета. Есть специальные створки с внутренними каналами. Воздух с улицы поступает в щель на верхней стороне рамы. Холодный поток опускается по профилю, постепенное нагреваясь от его корпуса, и выходит снизу.

Существуют устройства, которые подключаются к приборам, измеряющим температуру и влажность в помещении. Их можно запрограммировать на поддержание определенного климатического режима. В комплекте идет таймер.
