Инструкция по установке розеток в бетонные стены

Инструкция монтажа

Разметка

Первым делом приступаем к разметке – отмечаем при помощи рулетки и карандаша на стене центр будущей розетки. При установке блока – нанесите все центры.

Отверстия в бетонной стене

Для дальнейшего монтажа подрозетников сделайте отверстие в бетонной стене. Чтобы облегчить работу, используйте перфоратор и подготовьте специальную коронку. Им вы делаете отверстия глубиной от 50 до 60мм. Потом вставляете в перфоратор коронку по бетону и уже с её помощью обозначаете будущие размеры отверстия.

По образовавшейся длине сделайте 12 отверстий. Пробурите их на глубину установки выбранных подрозетников (обычно, не более 50 мм). Используя насадку-лопатку, удалите оставшийся бетон.

Монтаж электропроводки

После того как вы сделали все отверстия и пробили к ним штробы, можно приступать к монтажу электропроводки. Вы должны прокинуть питающие провода к розеткам. Лучший вариант: к каждой присоединять собственный электрокабель.

Установка подрозетников

На этом этапе внимательно следуйте описанным мной вещам, потому что от этого зависит долговечность, надёжность, удобство и, конечно же, ваша безопасность.

Учитывая количество подрозетников, которые вы хотите установить, соберите соответствующий блок. Примером возьмём две штуки.

  1. Соедините две розетки вместе.
  2. Сделайте заглушки, которые нужны для ввода кабеля.
  3. Удалите лишние соединительные элементы, мешающие установке.
  4. Примерьте подрозетник, поместив его в уже образованное отверстие. Убедившись, что он не торчит, не выпирает и не наклонён, можете приступать к следующему этапу.

Далее переходим непосредственно к креплению. Чтоб надёжно закрепить подрозетник в бетон, нужно:

  1. Очистить отверстие от пыли.
  2. Загрунтовать специальной грунтовкой, которая гарантирует долговечность.
  3. Развести шпаклёвочную или штукатурную смесь на гипсовой основе. После нанесите смесь внутри отверстий. Допускается в таких случаях и использование алебастра.
  1. «Вдавить» подрозетники с находящимися в них проводами в раствор.

Отделка стен

Далее нужно прогрунтовать, а после замазать штукатуркой значительные сколы, провалы и углубления. Особенно тщательно нужно обмазать сами подрозетники. После того как стена просохнет, зашпаклюйте и обработайте наждачной бумагой участки, чтобы всё выглядело ровным и красивым.

После этого можно спокойно переходить в финишной отделке (красить, оклеивать обоями и т.д.).

Монтаж подрозетника в бетонное основание

Если вы уже решили, где у вас будут находиться розетки, можно приступать к монтажным работам, которые состоят из нескольких этапов.

Перед тем как установить подрозетник в бетон, делается разметка, затем проделывается отверстие в стене и готовится гипсовый раствор.

Шаг 1 – выполнение разметки на стене

Последовательность работ по разметке выглядит следующим образом:

  • отмерьте при помощи рулетки расстояние от пола до предполагаемого места установки подрозетника;
  • если напольное покрытие еще не постелено, то необходимо прибавить еще 5 см;
  • используя строительный уровень, проведите две линии: горизонтальную и вертикальную с точкой пересечения в месте, где будет установлена коробка;
  • приложите стакан к стене и обведите его карандашом.

Если предстоит установка двух и более подрозетников, то сначала с помощью строительного уровня проводится горизонтальная линия. Она должна располагаться на том расстоянии от пола, на котором будут размещены розетки.

Найдите центр первой коробки и проведите через него вертикальную линию. Затем отложите ровно 71 мм и проведите вторую вертикаль. В этом месте будет находиться центр второго стакана. Разметка следующих подрозетников производится аналогично.

Шаг 2 – пробивание отверстия в бетоне

Сделать отверстия в кирпичной или бетонной стене можно несколькими способами. Самый простой из них – при помощи коронки по бетону с победитовыми зубьями, которыми она, врезаясь в стену, делает круг нужного размера.

В центре коронки имеется сверло из победита для проделывания центрального отверстия.

Поскольку стандартные подрозетники имеют наружный диаметр 67-68 мм, для работы подойдет коронка диаметром 70 мм. Насадку надевают на перфоратор или дрель, устанавливают на размеченную линию и проделывают отверстие.

Затем насадка вытаскивается, и из отверстия зубилом и молотком выбивается весь оставшийся там слой бетона.

Если нет коронки по бетону, то проделать дырку можно дрелью с победитовым сверлом. Сначала на всю глубину насадки высверливается центральное отверстие, а затем тем же сверлом делаются дырки по линии окружности.

Чем их больше, тем легче будет выдолбить отверстие нужного диаметра и глубины зубилом с молотком или перфоратором.

Еще один способ – проделать квадратное отверстие при помощи болгарки с насадкой в виде алмазного диска. Сначала прорезаются центральные линии, а затем – по всему периметру подрозетника. Процесс как всегда завершается зубилом с молотком.

Шаг 3 – установка коробки в стену

После того, как отверстие сделано, его нужно хорошо вычистить и вставить в него подрозетник для примерки. Он должен свободно входить по ширине, а по глубине должен оставаться запас примерно 5 мм для раствора.

Если все получилось как надо, то теперь необходимо от верхней или нижней части отверстия (в зависимости от места расположения в помещении электропроводки) сделать проход для прокладки провода.

Подрозетник также нужно подготовить. Переворачиваем его нижней стороной, где находятся прорези для проводов и прорезаем одно из них ножом. Заводим туда провод и вставляем коробку в стену для проверки.

Для закрепления стакана готовим раствор из гипса или алебастра, который должен иметь консистенцию сметаны. Стоит учесть, что раствор из этих материалов очень быстро твердеет, и у вас есть не больше трех-четырех минут, чтобы завершить процесс установки подрозетника. Через пять минут смесь будет уже непригодна.

За две минуты до укладки коробки в стену отверстие смачивается водой. После того, как жидкость впитается, на его стенки накладывается шпателем слой гипса. В стакан продевается провод, задняя его часть также намазывается раствором, и подрозетник вставляется в отверстие.

Отрегулируйте положение коробки таким образом, чтобы ее край находился вровень со стеной, а винтики располагались горизонтально.

Шаг 4 – объединение нескольких подрозетников

Как выполняется разметка двух и более подрозетников, было описано выше. Проделывание отверстий производится теми же способами, как и для одинарной коробки. Единственное отличие – необходимость объединения отверстий между собой. Это можно сделать зубилом или болгаркой.

Перед монтажными работами, подрозетники нужно состыковать друг с другом при помощи бокового крепежного элемента. Монтаж в стену выполняется аналогично установке одинарного стакана.

Важным моментом, на который нужно обязательно обратить внимание при креплении блока коробок, является строгое выставление подрозетников по горизонтали во время их фиксации в стене гипсовым раствором. Необходимо эту часть монтажа производить только с помощью строительного уровня

Классификация подрозетников

Подрозетники классифицируются по нескольким признакам.

По материалу:

  1. пластмассовые. Наиболее распространены. Стоят недорого, достаточно долговечны;
  2. металлические. Превосходят предыдущий вариант по прочности и надежности, но применяются мало, поскольку качеств пластика для крепления розетки вполне достаточно. К тому же при использовании металлического подрозетника возрастает вероятность короткого замыкания в нем. Применение этих изделий, благодаря их негорючести, оправдано при устройстве скрытой проводки в стенах из бревен или бруса. Их устанавливают, обмотав базальтовым картоном или иным негорючим теплоизолятором.

Конструктивно:

  1. для установки в полнотелые стены. Конструктивные элементы имеются только внутри — отливы для крепления розетки;
  2. для установки в каркасную стену. Помимо отливов внутри, имеют снаружи прижимные планки и отбортовку на торце. При вращении связанных с планками винтов обшивка стены зажимается между ними и отбортовкой.

По способу установки:

  1. встраиваемые. Имеют вид стакана, устанавливаются в отверстие в стене;
  2. накладные. Это пластина, прикручиваемая к стене дюбелями. Накладные розетки устанавливаются не только в помещениях с низкими требованиями к эстетике (гаражи, хозпостройки), но иногда и в жилых. Например, над плинтусом, если провод проложен за ним.

По форме:

  1. круглые. Самый распространенный вариант;
  2. овальные. Применяются для установки двух устройств, например, розетки и выключателя;
  3. квадратные. Встречаются редко. В основном такую форму имеют накладные подрозетники.

Подрозетник для каркасной стены можно установить в полнотелую — необходимо только откусить плоскогубцами прижимные планки. Установить подрозетник для полнотелой стены в каркасную нельзя.

Разновидности подрозетников

Перед тем, как сделать необходимые покупки для начала монтажа, нелишне будет понять, какие бывают подрозетники и как правильно их выбрать.

Всего их есть три основных вида – для монтажа в бетон или кирпич, гипсокартон или дерево. Каждый из них отвечает определенным правилам безопасности и обеспечивает должное удобство монтажа.

  • Стандартный подрозетник. Это пластиковый стакан с прорезями на дне, через которые заводится кабель. Кроме этого, благодаря этим прорезям стакан лучше фиксируется в гипсе, алебастре или другом растворе.
  • Для гипсокартона. Полностью на основе стандартного, но дополнительно в нем есть лапки, которые притягиваются от дна к верху болтами и надежно фиксируют подрозетник в стене.
  • Для дерева. Сюда надо подобрать железные подрозетники – они не так часто продаются, но долго выбирать их не придется – их выпускает не такое уж и большое количество производителей.

Как установить подрозетники в бетонную стену?

Как происходит установка подрозетников в бетонную стену? В этой статье я изложу всю последовательность действий для того, чтобы правильно установить подрозетники.

Мы подразумеваем, что лунки для подрозетников и штробы для них уже готовы и мы переходим на следующий этап установка пластиковых подрозетников в бетонную стену. Здесь подробно расписано какую коронку для этого лучше использовать. А здесь подробно о том в на какой высоте подрозетники устанавливать.

Что нам для этого потребуется:

Уровень;
Гипсовая штрукатурка лучше всем известный Rotband;
Сами подрозетники (мой выбор Schneider Elektrik, удобные и они идут на конус, это немаловажно если коронка 68 мм они заходят без проблем);
Узкий и средний шпатель;
Желателен пылесос;

Необходимо очистить все лунки и желательно прогрунтовать их от пыли. Для этого удобно воспользоваться пылесосом или взять небольшую кисть.

Готовим подрозетники — соединяем в группы по количеству лунок, отламываем ненужные элементы. Обязательно пробуем вставить собранные подрозетники в лунки, чтобы убедиться, что всё заходит и ничего не мешает.

Необходимо готовить все подрозетники сразу т.к. параллельно сделать это сложнее. Раствор достаточно быстро «замерзает».

Кстати если у вас нет опыта, то алебастр применять не рекомендую (очень быстро застывает), обычная гипсовая штукатурка гораздо лучше подходит для этого. Алебастр нужно применять в случае установки одного двух подрозетников и следом установить чистовую арматуру.

Также удобнее всего вначале устанавливать подрозетники на штукатурный раствор в бетонную стену, а только потом заводить в них кабель. Этот способ наиболее эффективен, и вы потратите намного меньше времени. Жесткий кабель будет постоянно пытаться выкрутить подрозетник пока он не замерзнет.

Накидываем немного раствора в лунку стараемся распределить его по стенкам, вставляем подрозетник и уровнем или небольшой рейкой вдавливаем в раствор т.о. чтобы он стал заподлицо со стеной. Средним шпателем заглаживаем выдавленный раствор. Ждем пару часов до отвердения раствора.

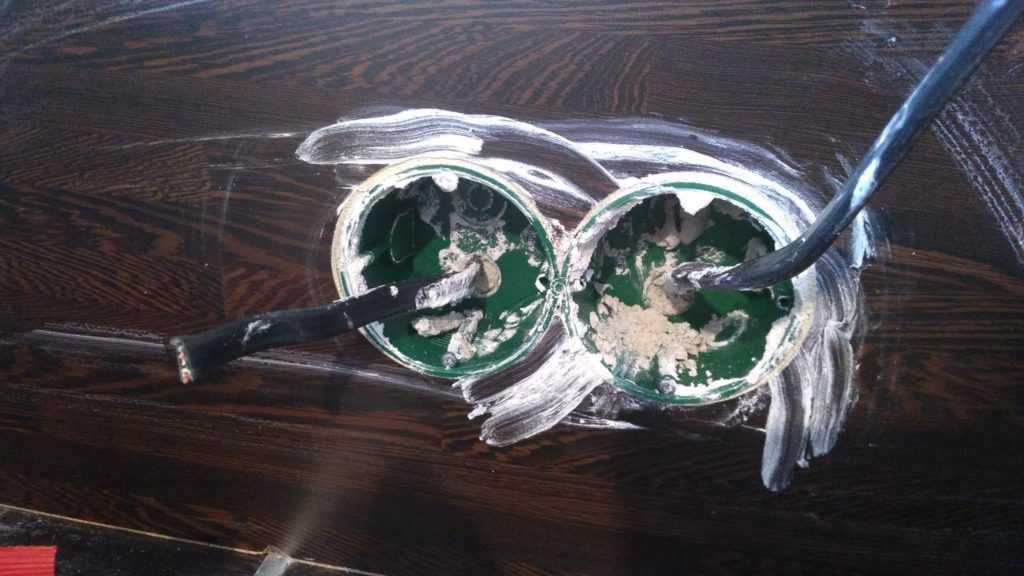

Подрозетник лучше очистить после отвердения раствора

Из подрозетника раствор не нужно удалять до отвердения. Он потом легко очищается.

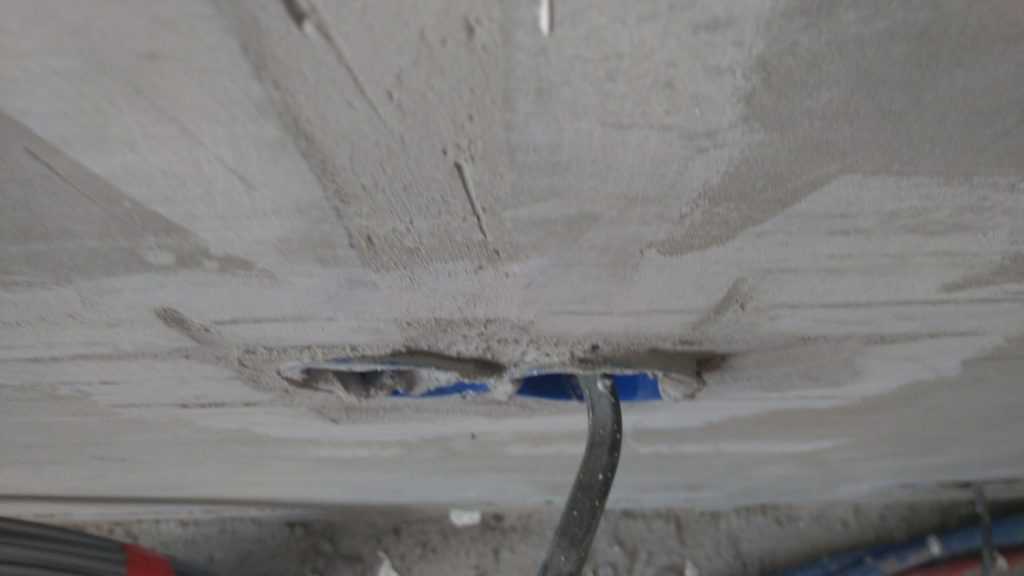

Все хорошо и просто, когда все лунки сделаны хорошим инструментом, а не подручными (болгарка и перфоратор). Как поступить в таком случае? Как установить подрозетники в нашу бетонную стену таким образом, чтобы при установке чистовой арматуры все оказалось на одном уровне и ровно?

Это очень важный момент. Если одиночную розетку можно поставить в самый криво вмазанный подрозетник, то с группой в 5 розеток такой номер не прокатит. И потом будет смотреться очень криво если вообще розетки встанут на свои места.

В такой подрозетник вы вряд ли установите ровно механизмы

В любом случае нужно полное осознание того, что, сэкономив времени на одной операции в начале, в последствии потеряешь в три раза больше. Из-за этого установка чистовой электрики может превратится в настоящую борьбу за миллиметры.

Если чувствуете, что подрозетник заходит в лунку с трудом, ему что-то мешает, группа растягивается или наоборот сжимается. Не ленитесь возьмите перфоратор и доработайте лунку. Группа подрозетников должна входить свободно.

Однако если группа входит очень свободно, а нужно установить их на уровне с остальными? И пока раствор не замерзнет их нужно чем-то придержать. Для этого при работе я использовал алюминиевый уголок 30/30 мм. По одной стороне сверлил отверстия, которые совпадают с крепежом подрозетников. Соединяя их в группу и прикручиваются к уголку. Вся эта конструкция устанавливается в большую «дыру» в стене, выставляется по уровню и фиксируется по краям саморезами пока не замерзнет.

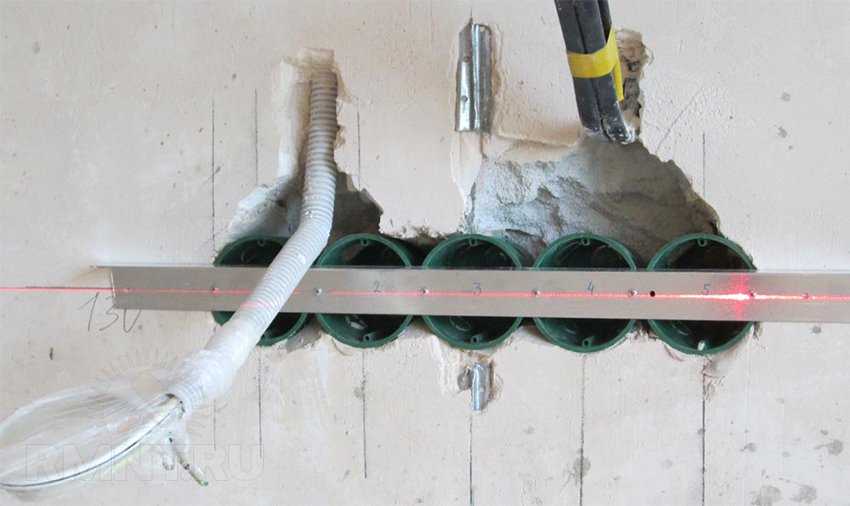

Установка подрозетников с использованием алюминиевого уголка

Раствор в таком случае закладывать в большую «дырку» следует в два этапа. Для начала немного, чтобы зафиксировать, а затем будем выравнивать.

Добавляйте статью к себе в закладки и делитесь с друзьями. Готов на всё ответить.

Частые ошибки

Распространенные ошибки, допускаемые при монтаже подрозетников:

  1. Монтаж подрозетников до финишной отделки стен, что затрудняет последующее выравнивание поверхностей. При установке деталей с перекосом придется вынимать смонтированные коробки, а затем заделывать детали заново. Дополнительный слой штукатурки снижает вероятность контакта коронки и арматуры при сверлении.
  2. Монтаж механизмов розеток в стены без переходных элементов. Подобный способ установки категорически запрещен, поскольку не обеспечивает изоляции материала стены от кабелей питания.
  3. Перекос блока розеток по горизонтали и ошибочное определение расстояния между центрами монтажных коробок. Неправильное позиционирование приводит к образованию щелей между поверхностью стены и декоративной рамкой модуля розеток.
  4. Запрещается использовать для фиксации подрозетников монтажную пену, поскольку материал не соответствует требованиям противопожарной безопасности. Существую негорючие пены класса В1, но прочность материала уступает гипсовым или алебастровым смесям.

Полезные советы

  • Если в дальнейшем на стену будет укладываться плитка либо другое покрытие, то при установке подрозетника, не утапливайте его до упора. А лучше вырезайте нишу после монтажа облицовочных материалов.
  • Не убирайте сразу все заглушки с корпуса. Через незадействованные проемы будет протекать строительный раствор.
  • Чтобы подрозетник плотно вошел в полую стену, можно снять с ее краев небольшую фаску.
  • Приобретая подрозетник, не постесняйтесь примерить к нему свою розетку. А лучше покупайте их сразу вместе.

Теперь вы знаете, что установку подрозетника, при должной сноровке и наличии инструмента, вполне можно осуществить самостоятельно. Так, вы сэкономите значительную сумму на услугах мастера. Но не переживайте, если что-то вдруг пойдет не так просто перечитайте еще раз наши рекомендации и все встанет на свои места.

Подключение электрики

Подключить требуется всего два или три провода. Главное – не допустить ошибок во время этого этапа. Установка блока розеток в бетонную стену требует дополнительного контроля.

Сначала надо убедиться в том, что по проводке не идёт электричество. Отключение автоматического выключателя – простое действие, на которое уходят одна или две минуты. Для проверки чаще используют специальные индикаторные отвёртки. Благодаря этому этапу дальнейшая работа значительно упрощается.

Обязательной частью становится и так называемая зачистка проводов. По 1,5-2 сантиметра снимают с концов жил. Кусочек, который оказался оголённым, загибают с кольцевой формой. При многожильных изделиях конструкцию разделяют на две части. Тогда кончики у проводов приобретают форму буквы V. Установка подрозетников в конструкции упрощается.

Жилу немного сплющивают плоскогубцами. Результат – увеличенная площадь контакта проводов и клеммы.

У подключения проводов тоже есть особенности, которые надо учитывать.

·         Розетку снабжают всего двумя клеммами токоведущих контактов. Третья предназначена для заземления.

·         Все детали зажимаются специальными болтами, из-за чего не хватает места для вставки проводов большего размера.

·         Жёлто-зелёный провод обычно идёт к контакту заземления. Это правило легко соблюдать, если расцветка материала изначально организована правильно.

·         Синий – на ноль, оставшаяся часть – для фазы.

·         Заземление подключают только к контакту, который для него предназначен.

·         Фазу с нолем подключают к оставшимся компонентам. Тогда порядок выполнения работы практически не имеет значения. В любом случае легко понять, как установить подрозетник в стенах.

Шлейф или звёздочка – способ для подключения блока с розетками. Если используют шлейф – к контактам одной розетки идут провода от предыдущей. После этого переходят к следующему компоненту.

Вторая схема со звёздочкой немного отличается от предыдущей. От каждой розетки провода собираются в «общей точке сбора». После этого соединяют всё по порядку. Подключение заземления шлейфом запрещено, согласно действующим нормативам. Соединить таким способом можно только фазу и ноль. «Землю» подводят обязательно с помощью звезды. После этого установка подрозетников в стене почти завершена.

Как установить подрозетники в бетонную стену?

Как происходит установка подрозетников в бетонную стену? В этой статье я изложу всю последовательность действий для того, чтобы правильно установить подрозетники.

Мы подразумеваем, что лунки для подрозетников и штробы для них уже готовы и мы переходим на следующий этап установка пластиковых подрозетников в бетонную стену. Здесь подробно расписано какую коронку для этого лучше использовать. А здесь подробно о том в на какой высоте подрозетники устанавливать.

Что нам для этого потребуется:

Уровень;
Гипсовая штрукатурка лучше всем известный Rotband;
Сами подрозетники (мой выбор Schneider Elektrik, удобные и они идут на конус, это немаловажно если коронка 68 мм они заходят без проблем);
Узкий и средний шпатель;
Желателен пылесос;

Необходимо очистить все лунки и желательно прогрунтовать их от пыли. Для этого удобно воспользоваться пылесосом или взять небольшую кисть.

Готовим подрозетники — соединяем в группы по количеству лунок, отламываем ненужные элементы. Обязательно пробуем вставить собранные подрозетники в лунки, чтобы убедиться, что всё заходит и ничего не мешает.

Необходимо готовить все подрозетники сразу т.к. параллельно сделать это сложнее. Раствор достаточно быстро «замерзает».

Кстати если у вас нет опыта, то алебастр применять не рекомендую (очень быстро застывает), обычная гипсовая штукатурка гораздо лучше подходит для этого. Алебастр нужно применять в случае установки одного двух подрозетников и следом установить чистовую арматуру.

Также удобнее всего вначале устанавливать подрозетники на штукатурный раствор в бетонную стену, а только потом заводить в них кабель. Этот способ наиболее эффективен, и вы потратите намного меньше времени. Жесткий кабель будет постоянно пытаться выкрутить подрозетник пока он не замерзнет.

Накидываем немного раствора в лунку стараемся распределить его по стенкам, вставляем подрозетник и уровнем или небольшой рейкой вдавливаем в раствор т.о. чтобы он стал заподлицо со стеной. Средним шпателем заглаживаем выдавленный раствор. Ждем пару часов до отвердения раствора.

Из подрозетника раствор не нужно удалять до отвердения. Он потом легко очищается.

Все хорошо и просто, когда все лунки сделаны хорошим инструментом, а не подручными (болгарка и перфоратор). Как поступить в таком случае? Как установить подрозетники в нашу бетонную стену таким образом, чтобы при установке чистовой арматуры все оказалось на одном уровне и ровно?

Это очень важный момент. Если одиночную розетку можно поставить в самый криво вмазанный подрозетник, то с группой в 5 розеток такой номер не прокатит. И потом будет смотреться очень криво если вообще розетки встанут на свои места.

В любом случае нужно полное осознание того, что, сэкономив времени на одной операции в начале, в последствии потеряешь в три раза больше. Из-за этого установка чистовой электрики может превратится в настоящую борьбу за миллиметры.

Если чувствуете, что подрозетник заходит в лунку с трудом, ему что-то мешает, группа растягивается или наоборот сжимается. Не ленитесь возьмите перфоратор и доработайте лунку. Группа подрозетников должна входить свободно.

Однако если группа входит очень свободно, а нужно установить их на уровне с остальными? И пока раствор не замерзнет их нужно чем-то придержать. Для этого при работе я использовал алюминиевый уголок 30/30 мм. По одной стороне сверлил отверстия, которые совпадают с крепежом подрозетников. Соединяя их в группу и прикручиваются к уголку. Вся эта конструкция устанавливается в большую «дыру» в стене, выставляется по уровню и фиксируется по краям саморезами пока не замерзнет.

Раствор в таком случае закладывать в большую «дырку» следует в два этапа. Для начала немного, чтобы зафиксировать, а затем будем выравнивать.

Добавляйте статью к себе в закладки и делитесь с друзьями. Готов на всё ответить.

Монтаж подрозетников

Владелец может установить розетку в бетонную стену самостоятельно или обратившись в организации, занимающиеся строительством и отделкой жилых помещений. Специалисты помогут проложить электрические кабели, врезать распределительные коробки, розетки и выключатели.

Стоимость работ зависит от места расположения жилого или офисного помещения, например, в Москве обустройство одной розетки в стене из литого бетона обойдется в сумму 600-700 руб. (без прокладки кабеля и отделки стены).

При самостоятельной установке владельцу помещения потребуется подготовить инструмент и выполнить 3 этапа:

  • разметить стены в зоне предполагаемого монтажа;
  • высверлить посадочные отверстия в необходимом количестве;
  • закрепить подрозетники в отверстиях;
  • выполнить окончательную отделку поверхности стены;
  • смонтировать механизмы и подключить кабели питания;
  • установить внешнюю крышку, а затем протестировать работу приборов.

Разметка

Установка подрозетников в бетонную стену начинается с определения места расположения изделий. На поверхности стены проводятся горизонтальные и вертикальные линии, позволяющие найти центр установки коробки.

Если планируется установка модуля или нескольких отдельностоящих коммутационных узлов, то между осями выдерживается расстояние в диапазоне от 70 до 72 мм (зависит от производителя изделий). Для определения габаритов модуля рекомендуется собрать пластиковые коробки в единый блок, а затем проверить корректность разметки.

Делаем отверстия

Чтобы установить подрозетник в бетонную стену требуется выполнить отверстие алмазной коронкой, которая устанавливается в патрон перфоратора. Диаметр канала составляет 70-75 мм, глубина отверстия зависит от типа монтажной коробки. С целью снижения затрат на инструмент допускается выполнения отверстия при помощи бура.

Отверстия сверлятся по периметру будущего посадочного гнезда, центральная часть выбивается зубилом. Глубина отверстия должна обеспечивать посадку подрозетника заподлицо с поверхностью стены (с учетом слоя штукатурки).

Установка коробочек

Установка подрозетника в бетон начинается с изготовления лекала, которое позволяет выдержать корректное положение блока монтажных коробок или расположенных рядом элементов. Лекало изготавливается из куска металлического профиля для гипсокартона, длина элемента превышает размеры модуля.

Подрозетники, собранные в блок, прикручиваются к направляющей планке штатными винтами. Затем конструкция размещается в выполненном ранее отверстии для проверки параллельности поверхности торца подрозетников и стены.

Перед тем как закрепить подрозетник в бетонной стене, необходимо обработать отверстия грунтовкой, удаляющей частицы пыли и улучшающей адгезию строительных материалов. Для фиксации деталей используется гипсовый раствор или аналогичные материалы. В каналы шпателем вводится материал, а затем вставляется лекало с собранным модулем. Излишки смеси выдавливаются в зазор между боковыми стенками подрозетника и стенками канала.

Кабель питания просовывается через технологическое отверстие в коробке и укладывается внутри бухтой. После выставления узла по горизонтали производится заделка щелей фиксирующим материалом.

Раствор втирается в зазоры шпателем до удаления воздушных пустот, после окончательного заполнения производится контрольная проверка положения элементов гидравлическим уровнем. Лекало фиксируется распорными клиньями или винтами, которые вкручиваются в дюбели (предварительно установленные в бетонной поверхности).

Виды и характеристики подрозетников

Современные розетки и по виду, и по способу монтажа значительно отличаются от тех, которые ставились в домах советской эпохи.

Если раньше они просто вмуровывались в стену без возможности замены, то сегодня и установить их, и при необходимости поменять розетку, не представляет особой сложности.

Выбираем подрозетник по материалу стен

Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.

По этому признаку существует следующая классификация коробок:

  • конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, железобетона, газобетона, кирпича;
  • стаканы для стен из композитных материалов: гипсокартона, плит из пластика, ДСП, фанеры и других.

В первом случае подрозетник представляет собой круглый стакан, на котором отсутствуют какие-либо дополнительные элементы. Он фиксируется в стене при помощи строительного раствора.

В его стенках или днище имеются монтажные отверстия для подвода электропроводки. При установке подрозетника, достаточно удалить перемычки и выдавить заглушку.

Для монтажа нескольких, расположенных рядом розеток, можно воспользоваться стаканами, сбоку которых находится крепежный механизм. Подрозетники присоединяются друг к другу с помощью специальных пазов и объединяются в блоки.

В коробках для гипсокартона имеются специальные прижимные пластиковые или металлические лапки, предназначенных для закрепления элементов в полых стенах. Зажимы крепятся на винтах, которые вращаясь, регулируют их положение.

Какой формы выпускаются изделия?

Наибольшее распространение приобрели подрозетники круглой формы. Для них очень просто сделать отверстие в стене при помощи разнообразных приспособлений.

Круглые стаканы можно использовать как для монтажа одиночной розетки или выключателя, так и объединять их в группы, присоединяя друг к другу посредством стыковочных узлов.

Квадратные коробки хоть используются не так часто, но имеют определенные преимущества. Их объем гораздо больше, благодаря чему в них можно спрятать много проводов.

Зачастую их применяют для монтажа элементов системы «умный дом». Есть одиночные и групповые подрозетники квадратной формы, рассчитанные на установку до пяти розеток.

В продаже встречаются и овальные коробки, которые, так же как и квадратные, имеют большое внутреннее пространство. Они удобны тем, что в них можно сразу подключить двойную розетку. Все описанные выше изделия монтируются в стены и используются для проведения скрытой проводки.

Существует еще один вид монтажных коробок, которые стоят несколько особняком – пластиковые накладки или по-другому мультибоксы, предназначенные для открытой установки на плинтус. Они рассчитаны для одной или нескольких розеток и обычно имеют квадратную форму.

Наружные подрозетники имеют две модификации – конструкции с установкой до середины плинтуса или до пола. Поскольку мультибоксы монтируются сверху плинтуса, их отличительной особенностью является эстетическая привлекательность и оригинальный дизайн.

Размер установочных коробок

Важным параметром подрозетников являются их размеры, которые подбираются исходя из конкретных условий установки. Вилка размеров по диаметру составляет 60-70 мм, по глубине – 25-80 мм.

Стандартные конструкции имеют внешние габариты 45 х 68 мм, при этом нужно учитывать, что внутренняя глубина в этом случае будет 40, а диаметр 65 мм.

Стаканы увеличенных размеров, глубина которых составляет порядка 80 мм, целесообразно применять тогда, когда в электропроводке отсутствует распределительная коробка, а ее функции выполняет сам подрозетник. Что касается квадратных изделий, то, как правило, они имеют размер 70х70 или 60х60 мм.

Материал изготовления монтажных коробок

Самыми популярными являются подрозетники, изготовленные из негорючего пластика. Их можно устанавливать в бетонные стены и конструкции из композитных материалов.

Существуют также металлические коробки, которые в прежние времена применялись повсеместно, но сегодня их практически вытеснили пластиковые изделия.

Подрозетники из металла устанавливаются, как правило, при монтаже электрической проводки в деревянных домах. Они изготавливаются из оцинкованного или цветного металла и не поддаются сварке, поэтому соединение с металлической трубой производится методом пайки.

Последовательность установки подрозетника в бетонную стену:

Шаг 1. Размечаем место установки подрозетника. При ремонте современных квартир принято устанавливать розетки на высоте 30 см от пола, а выключатели — на высоте 90 см. Но при этом самым главным фактором для выбора места установки подрозетника является удобство.

Шаг 2. Просверливаем отверстие в стене. Удобно и быстро сделать отверстие под подрозетник можно с помощью перфоратора и специальной коронки для ударного сверления.

Я использовал коронку «Практика» диаметром 68 мм, которая предназначена для работы по бетону, кирпичу и камню:

При отсутствии данной коронки отверстие можно сделать и с помощью бура. Для этого сверлим множество отверстий в месте установки подрозетника, а затем выдалбливаем бетон при помощи зубила, которое также устанавливается на перфоратор.

Шаг 3. После того как отверстие в стене готово необходимо примерить подрозетник и убедиться, что глубина отверстия соответствует длине подрозетника. Затем следует выломать одну из заглушек подрозетника и пропустить электрический кабель. Устройство штробы под кабель необходимо выполнить до фиксации подрозетника.

Шаг 4. Обеспыливаем стенки ниши под подрозетник. Для этого удаляем бетонную пыль при помощи кисти или щётки, а стенки ниши пропитываем акриловой грунтовкой, а при её отсутствии просто водой.

Шаг 5. При установке подрозетников в бетон или кирпич часто возникает вопрос: «С помощью чего фиксировать подрозетник?». Самым надёжным и доступным способом является использование строительного гипса — алебастра или гипсовых смесей (шпаклёвок и штукатурок).

Материалы, которые используют для фиксации подрозетников: алебастр, гипсовая шпаклёвка и гипсовая штукатурка

Я фиксировал подрозетник с помощью универсальной шпаклёвки Knauf Fugen. Плюсом является, то что этот материал широко используется в отделке помещений, поэтому если вы занялись ремонтом, то скорее всего он у вас есть, а также гипсовая шпаклёвка довольно быстро схватывается и надёжно фиксирует подрозетник.

В пластмассовом ведре необходимо замесить небольшое количество гипсовой шпаклёвки, примерно 100 грамм на 1 подрозетник. Затем, надев резиновую перчатку, промазываем стенки ниши и сам подрозетник шпаклёвкой. Устанавливаем подрозетник в нишу и выравниваем его, ждём пока смесь застынет.

На этом установка подрозетника в бетонную стену завершена. О том, как установить подрозетник в гипсокартон можно прочитать здесь.

Как правильно выбрать

Перед тем как приобретать ту или иную модель, нужно определиться с некоторыми особенностями. Во-первых, в какую стену планируется его установить:

  • Полнотелые стены (бетон, кирпич, газо-, пено-блоки). Для таких перекрытий подойдет самый обычный подрозетник под бетон, без каких-либо дополнений.
  • Пустотелые стены (гипсокартон, ДСП, фанера и т. п.). Для них потребуются подрозетники со специальными зажимными лапками.

Бывают еще универсальные модели, которые при необходимости можно использовать для любых стен.

Во-вторых, надо просчитать, какое количество розеток потребуется установить в одной точке. Помимо одинарных подрозетников, можно купить двойные, тройные и т. д.

В-третьих, выбрать желаемую форму и размер. Стандартной считается круглая форма, но встречаются также квадратные. Про размеры нужно знать следующее:

  • Диаметр внешней части. Бывают – 60 и 68 мм.
  • Установочная глубина. Также два вида – 40 и 45 мм.

Самый ходовые габариты – это 68×45. В них помещается большинство производимых розеток и выключателей.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
