Как правильно подключить розетку от розетки

Пошаговая инструкция подключения и установки розетки

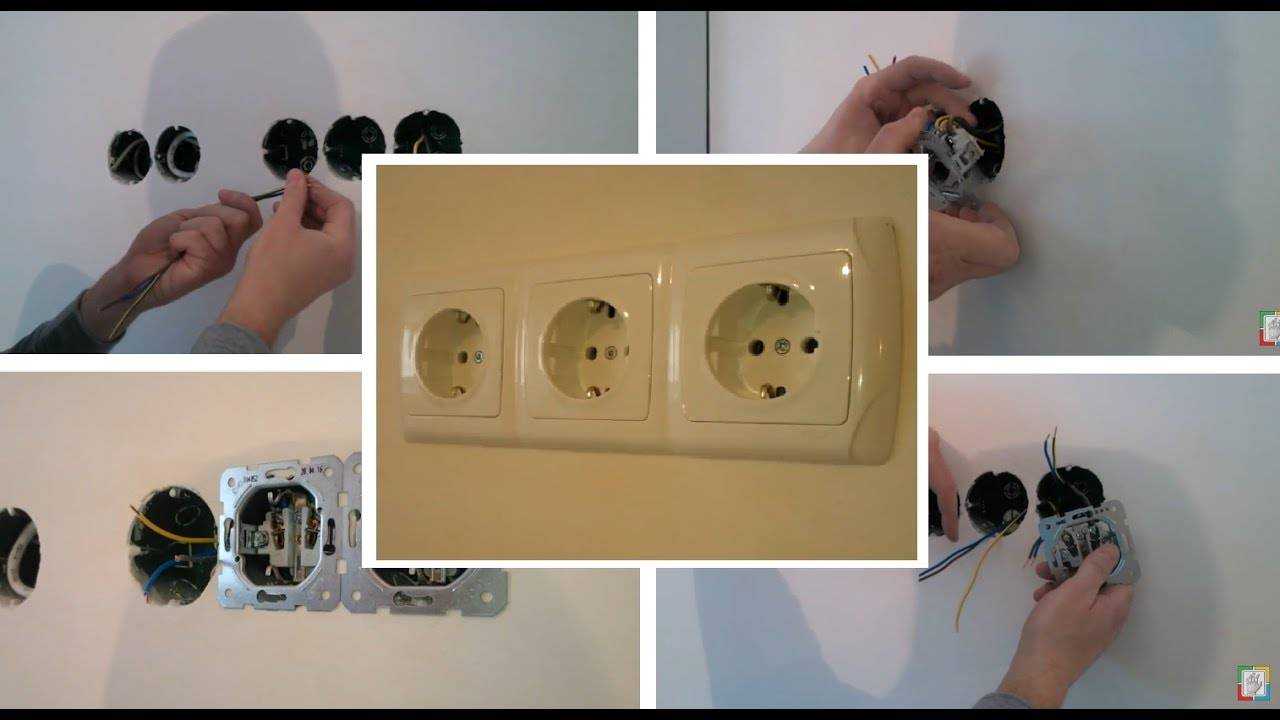

Если взять устройство в руки, обратить внимание на его строение, то можно заметить, что у него есть 2 части, одна из которых помещается внутрь стены, другая – находится снаружи.

Берем в руки отвертку и выкручиваем болт между двумя гнездами, отделяем крышку от сердцевины. Видим, что в керамической основе, возле каждого контакта есть зажимы для подведения к ним жил провода.

Когда розетка с заземлением, то по бокам имеется п-образная скоба, расположенная «ножками» вверх, присоединяемая к сердцевине заклепкой. Она также имеет контакт, зажимаемый болтами.

Берем в руки нож и зачищаем концы провода от изоляции на 10-15 мм. Заводим в зажимы, обжимаем контакты

Важно хорошо это проделать, чтобы провода не болтались. Иначе розетка потом будет искрить, нагреваться, а корпус ее – плавиться и гореть.

После подключения проводов, помещаем сердцевину в стакан подрозетника, вращаем отверткой винты по бокам, пока он не упрется «лапками» в стенки, будет сидеть прочно.

Чтобы розетка впоследствии не болталась, однажды не вывалилась наружу, нужно достаточно хорошо всё затянуть.

Ставим рамку, прикрывающую винты, все подключения (она обычно защелкивается)

Прикручиваем осторожно до упора крышку. Не прилагаем большую силу, иначе она может треснуть, так как очень хрупкая.

После того как установили розетку с заземлением своими руками, нужно проверить целостность сопротивления изоляции, затем включить напряжение, измерить его.

Когда всё правильно сделано, прибор должен показывать 220 В. Розетка готова к эксплуатации. Сложного в том, чтобы ее подключить – ничего нет!

Также важно перед непосредственной установкой розеток ознакомиться с ПУЭ (своеобразной настольной книгой электрика), которые популярно поясняют, в какой комнате, на какой высоте, какое количество электрооборудования и устройств можно монтировать без риска перегрузки и травмоопасности.

Благоразумие, забота о личной безопасности – залог долгой жизни. Нужно всегда помнить об этом!

Обустройство новой розетки

Провод подводится к месту, где будет смонтирована дополнительная точка питания. Электропроводка в квартире может быть выполнена скрытым и поверхностным способом. Для новой розетки вполне подойдет второй вариант.

В соответствующем месте необходимо сначала установить подрозетник. В этом случае лучше выбрать накладное оборудование. Тогда не придется просверливать отверстие в стене. Если основание деревянное, подрозетник монтируется сразу же при помощи саморезов.

Для бетонной стены придется сначала наметить места крепежа, а затем просверлить под них отверстия. Затем подрозетник устанавливается на свое место. Провод также освобождается от изоляции и подключается к соответствующим клеммам. Устанавливается лицевая панель розетки.

Понятия последовательного и параллельного подключения потребителей

Несколько строк теоретической части, так как для многих пользователей последовательное и параллельное подключение – это дремучий лес. Рассмотрим варианты подключения на примере электропроводки в стандартной квартире.

Параллельное подключение. От элекрощитовой 3 провода проложены до распределительной коробки, где посредством клемм соединены с 3-4 группами таких же проводов. Каждая группа идёт на отдельную розетку. При перегорании проводников одной розетки все остальные будут исправно работать.

Рисунок 1: Параллельное подключение розеток

Последовательное подключение. Фазный провод от электрощитовой проложен до первого потребителя, от которого выходит и подаётся ко второму, третьему и т.д. При перегорании проводника, который идёт на первый потребитель, напряжение пропадёт и на всех остальных.

Наиболее актуальное применение последовательного подключения – ёлочная гирлянда. В квартирах такой вариант используют крайне редко.

Существующие способы подключения

Розетки в количестве больше двух штук соединяются тремя способами: последовательно, параллельно и смешанно. Электрики используют другие термины – звездой (для первого варианта), шлейфом (для второго). Прежде чем выбрать один из методов, необходимо выяснить плюсы и минусы каждого, и выбрать подходящий для конкретной квартиры.

Если в помещении проведена электрика, важно учитывать способ разводки кабелей и общую доступную мощность. Новые могут превысить предел, провод придется тянуть от щитка

Параллельное подключение

Суть метода – подключение розеток в одном распределительном блоке, на который приходится вся нагрузка при включении электрооборудования. От общедомового щитка к распредкоробке протягивают кабель, от него тянут разводку на каждую точку питания (провода отдельные).

Плюсом способа является независимая работа каждой точки питания и выключателя. Если одно устройство перегорит, другие продолжат работу. Но если основной провод придет в негодность, напряжение пропадет полностью. В такой ситуации проще найти разрыв и устранить неисправность.

Последовательное соединение

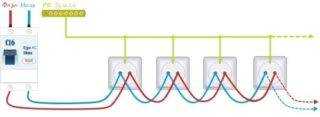

Подключение шлейфом означает последовательный переход от первой розетки к следующей. Вместо скруток проводов используются контакты устройств. На первый механизм подключают фазовый и нулевой кабели, потом на следующий и последовательно до последнего.

Способ «чистом виде» используют редко. Например, если нужно поставить дополнительную розетку или выключатель или переставить одно из устройств на некоторое расстояние. Во второй ситуации старую точку доступа оставляют, от нее проводят к новому месту – так меньше придется штробить стены.

Смешанное соединение и заземление при последовательном подключении

Если принято решение использовать последовательное соединение розеток, можно усилить общую конструкцию, использовав смешанный способ. Суть метода заключается в следующем:

1. К распределительной коробке от общедомового щитка подводят центральный кабель.
2. На предварительном плане электропроводки выбирают наиболее отдаленную точку доступа к питанию.
3. Выбранная розетка подключается от кабеля распредкоробки.
4. От этого устройства запитываются остальные.

Такой способ повышает надежность сети. Если розетка выходит из строя, остальные продолжают работать. Отключение всей системы возможно только в случае неисправности основного кабеля, скрутки в распредкоробке.

Такая техника имеет минусы – большая длина используемых проводов, необходимость установить несколько распредкоробок (на каждое ответвление). Чтобы точно знать, можно ли в сеть включать высокомощные приборы, необходимо рассчитывать напряжение до этапа проводки кабелей. Точный расчет поможет выбрать, как подключить розетки в итоге – последовательно, параллельно или смешанно.

Кольцевое соединение

Подобный способ подключения является редкостью в постсоветских странах. Метод имеет ряд неоспоримых преимуществ, поэтому в последнее время набирает популярность.

Как правильно соединить розетки между собой при кольцевом соединении:

1. От основного (общедомового) щитка в квартиру (дом, дачу) проводят общий кабель вкруговую.
2. В каждой комнате (помещении) на главном проводе делается врезка, устанавливается распределительная коробка и проводится отдельный круг на отдельное помещение.
3. В последнюю очередь проводят ответвления на каждую точку доступа.

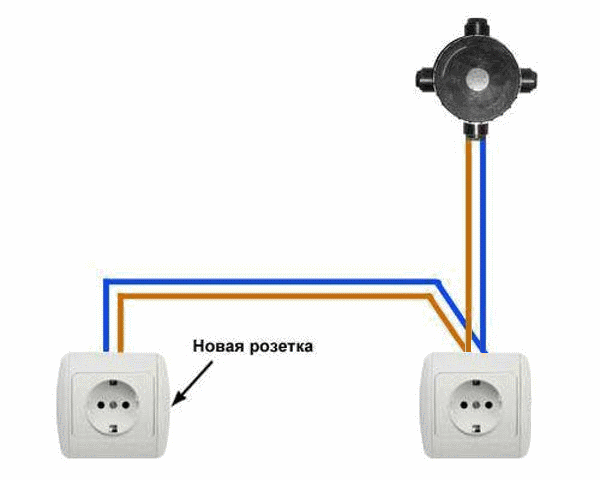

Инструкция по установке от существующей

Во-первых, определяют, какой будет достаточно

Во-вторых, уделяют выбору провода особое внимание, чтобы предотвратить перегрев контактов.

Разновидности

ГОСТом, для эксплуатации в бытовых помещениях, рекомендовано к эксплуатации несколько видов

1. Без заземления. Тип С 1а. Обеспечивает работу простых приборов, в рабочем режиме выдерживает до 250 Вт, 10А постоянного тока и переменного до 16А.
2. С двумя контактами по бокам для заземления. Тип С 2а. Предназначена для подключения нагревательных колонок, стиральных машин, электродуховок, насосов и другой бытовой техники. Параметры мощности аналогичны предыдущим.
3. Оснащены заземлением штифтового формата (как установить розетку с заземлением?). Тип С 3а. Предназначен для подключения мощных потребителей энергии. Характеристики — такие же, как у С2а.
4. Тип С5. Старого вида, выдерживающие до 6А.
5. Евророзетки с выступающим корпусом, широко расположенными отверстиями под вилку. Относятся к типу С6, подходят для устройств с такими же вилками.

Каждый прибор состоит из

• колодки;
• защитного корпуса;
• контактов.

Совет
В зависимости от способа крепления к стене различают наружную и внутреннюю фиксацию. Часто устанавливают точку питания в виде двойника или блока, состоящего из нескольких ячеек.

Выбор провода

При несоблюдении требований стандартов контакты перегреваются

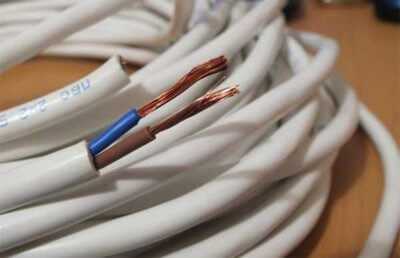

1. Для заземлённых подходит трёхжильный кабель.
2. Без заземления — двухжильный, в которых жила жёлтого цвета предназначена для заземления:
   • синего — для нулевого провода;
   • красная и коричневая — для фазы.

1. Незаземленная проводка состоит из двух жил — нуля и фазы.
2. Трёхжильный (заземление, ноль и фаза) повышает безопасность эксплуатации кабеля, помогает избежать удара током.

для монтажа проводки внутри комнаты целесообразно применять провод с медной жилой
Важно
Медь не перегревается, выдерживает значительные нагрузки по сравнению с алюминием.

Последовательное и параллельное подсоединение

1. Профессионалы советуют подключать дополнительные розетки параллельно, когда кабель к новой точке тянется из распределительной коробки. Такой способ наиболее безопасен.
2. Чаще всего выбирают последовательное подключение, при котором от одной точки отводится следующая, т. е. кабель подключается от уже существующего гнезда к дополнительной. Такой способ ещё называют шлейфовым, выбирают при нецелесообразности использования первого.

Правила последовательного

Главное условие последовательного подключения — возможность использования электроприборов с небольшой мощностью

Можно ли подключать розетки последовательно

Соединение розеток в последовательном режиме имеет ряд недостатков и ограничений. В большом помещении и значительном числе мощных электроприборов нельзя использовать такой способ – нагрузка получается слишком высокой. Лучше запараллелить розетки или использовать кольцевой тип. Рекомендованное количество на одну цепь – 5-6 штук.

Еще один минус – неравномерное распределение напряжения в точках питания. На каждую розетку приходится часть общего электропотока. Потому в помещениях жилого и производственного назначения последовательное подключение не используют. Но в елочных гирляндах и других использовать можно.

Последовательное соединение ламп накаливания.

Последовательное соединение ламп накаливания в домашнем быту используется редко. В свое время я подключал две лампы последовательно у себя в подъезде, но это был единичный случай.

Тут ситуация была такая, что подъездная лампа перегорала с периодичностью в один месяц, и надо было что-то делать.

Обычно, в таких случаях лампу включают через диод, чтобы она питалась пониженным напряжением 110В и долго служила. Вариант проверенный, но при этом сама лампа мерцает, да и светит в полнакала.

Когда же стоят две последовательно, то они так же питаются пониженным напряжением 110В, не мерцают, долго служат, светят и потребляют энергии как одна. Причем их можно развести по разным углам помещения, что тоже плюс.Но повторюсь – это редкий случай.

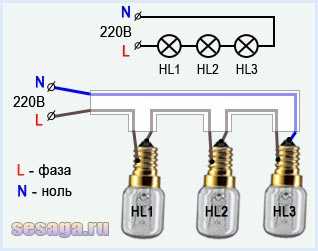

Посмотрите на рисунок ниже. Здесь изображены две схемы последовательного соединения ламп накаливания. В верхней части рисунка показана принципиальная схема, а в нижней части – монтажная. Причем для лучшего восприятия, монтажная схема показана с реальным изображением ламп и двужильного провода.

Здесь в линии коричневого цвета, лампы HL1 и HL2 соединены последовательно – одна за другой. Поэтому такое соединение называют последовательным.

Если подать напряжение питания 220В на концы L и N, то загорятся обе лампы, но гореть они будут не в полную силу, а в половину накала. Так как сопротивление нитей ламп рассчитано на питающее напряжение 220В, и когда они стоят в цепи последовательно, одна за другой, то за счет добавления сопротивления нити накала следующей лампы, общее сопротивление цепи будет увеличиваться, а значит, для следующей лампы напряжение всегда будет меньше согласно закону Ома.

Поэтому при последовательном соединении двух ламп напряжение 220В будет делиться пополам, и составит 110В для каждой.

На следующем рисунке показаны три лампы соединенные последовательно.

На этой схеме напряжение на каждой лампе составит около 73 Вольт, так как будет делиться уже между тремя лампами.

Так же примером последовательного соединения могут служить новогодние гирлянды. Здесь из миниатюрных лампочек с низким питанием создается одна лампа на напряжение 220В.

Например, берем лампочки, рассчитанные на 6,3 Вольта и делим их на 220 Вольт. Получается 35 штук. То есть, чтобы сделать одну лампу на напряжение 220В, нам нужно соединить последовательно 35 штук с напряжением питания 6,3 Вольта.

P.S. Так как напряжение в сети не постоянно, то расчет лучше производить исходя из 245 – 250 Вольт.

Как Вы знаете, у гирлянд есть один недостаток. Перегорает одна из ламп, например, канала зеленого цвета, значит, не горит канал зеленого цвета. Тогда мы идем на базар, покупаем лампочки зеленого цвета, а потом дома по одной вынимаем, вставляем новую, и пока не заработает канал, перебираем его весь.

Вывод:

Недостатком последовательного соединения является то, что если выйдет из строя хоть одна из ламп, гореть не будут все, так как нарушается электрическая цепь.

А вторым недостатком, как Вы уже догадались, является слабое свечение. Поэтому последовательное соединение ламп накаливания на напряжение 220В в домашних условиях практически не применяется.

Какой способ лучше?

Метод «шлейфов» не слишком удобен только тем, что любой потребитель по цепи зависит от предыдущего. Например, если произойдёт обрыв провода на второй розетке, то третья и четвёртая также останутся без напряжения. Но при этом нельзя не выделить экономию проводника при начальном монтаже электропроводки.

Рисунок 3: Комбинированное соединение розеток

К тому же, «шлейфом» очень удобно проводить линии, когда необходимо минимизировать количество штроб в стенах. А делают это при монтаже проводки по полу или потолку, в специальной гофрированной трубе. Тогда остаётся провести только основные штробы к розеткам и между ними.

Вывод: прокладка электропроводки «шлейфом» удобна и экономична, не занимает много времени в процессе монтажа, имеет длительный эксплуатационный срок и совсем незначительные недостатки, которые можно оставить без внимания.

Схемы подключения других типов ламп

Чтобы правильно подключить другие виды осветительных приборов, нужно сначала узнать их принцип работы и ознакомиться со схемой подключения. Каждый из типов ламп требует определенных условий для работы. Процесс накаливания спирали совсем не предназначен для излучения света. В области больших мощностей и площади их заметно потеснили газоразрядные приборы.

Люминесцентные лампы

Кроме ламп накаливания, часто применяются и галогенные, и люминесцентные трубчатые лампы (ЛЛ). Последние распространены в административных зданиях, боксах для покраски автомобилей, гаражах, производственных и торговых помещениях. Немного реже их применяют дома, например, на кухне для подсветки рабочей зоны.

ЛЛ нельзя подключить напрямую к сети 220 В, для розжига нужно высокое напряжение, поэтому используется специальная схема:

• дроссель, стартер, конденсатор (не обязательно);
• электронный балласт.

Первая схема применяется все реже, отличается меньшим КПД, гудением дросселя и мерцанием светового потока, который часто не заметен глазу. Подключение электронного балласта часто изображено на корпусе.

Подключается либо одна лампу, либо две последовательно, в зависимости от ситуации и того, что есть в наличии, также и с электронным балластом.

Конденсатор между фазой и нулем нужен для компенсации реактивной мощности дросселя и снижения сдвига фазы, цепь запустится и без него.

Обратите внимание на то, как подсоединяются лампы, в освещении люминесцентным светом нельзя пользоваться теми же правилами, что и при работе с лампами накаливания. Похожим образом обстоит дело и с ДРЛ и ДНАТ-лампами, но они редко встречаются в быту, чаще в промышленных цехах и уличных фонарях

Галогенные источники света

Этот тип часто применяется в точечных светильниках на подвесных и натяжных потолках. Подходят для освещения мест с повышенной влажностью, поскольку выпускаются для работы в цепях с пониженным напряжением, например, 12 вольт.

Для питания используют сетевой трансформатор 50 Гц, но габариты велики и со временем он начинает гудеть. Лучше для этого подойдет электронный трансформатор, на него приходит 220 В с частотой 50 Гц, а уходит 12 В переменного тока с частотой в несколько десятков кГц. В остальном подключение аналогичное с лампами накаливания.

Подключение кабеля

Рассматривая, как соединить розетки, следует уделить внимание подсоединению проводов. При покупке кабеля можно увидеть, что его жилы запаяны в единую оболочку

От нее необходимо избавиться.

Ножом надрезают пластик и снимают его с проводника. Жилу надрезать нельзя, поэтому выполняют аккуратно. От изоляции провод освобождается приблизительно на 1 см. Именно эти оголенные участки будут подключены к клеммам. В подрозетнике эти чистые жилы ни в коем случае не соприкасаются.

Оголенные кончики сворачивают в кольца. Их надевают на соответствующие клеммы. Необходимо выдерживать разделение на ноль, заземление и фазу. Далее требуется затянуть клеммы. Это делают туго, но не очень сильно.

Соединение проверяется на крепость. Проводки необходимо немного дернуть. Эту розетку можно собрать. Далее нужно приступить к созданию новой точки питания.
