Параметры правильного выбора
Категории розеток и выключателей для квартиры делятся на простые и специальные. Дорогие инновации, которыми управляют из Интернета, с особым типом заземления, или предназначенные для маломощных носителей, с индикацией напряжения и даже специальным механизмом, позволяющим выдергивать вилку безо всяких усилий. Все это – не дешевое удовольствие, но если они выпускаются производителем, значит, имеется спрос.
Большинство таких приборов рассчитано на особые случаи, например, с защитой от детей – для установки там, где есть маленькие дети, с защитой от пыли и влаги – в ванной, выдвижные – на кухне.
Для ванной
Нормы ПУЭ ранее запрещали установку в ванной розетки и даже выключателя, во избежание поражения током. Даже стиральные машины были с большей длиной шнура, чтобы производить подключение снаружи помещения с влагой. Сейчас есть розетки с подпружинивающей крышкой, обеспечивающие защиту от капель и брызг даже в момент подключения вилки. Есть накладные влагозащищенные – для тех, кто слишком поздно подумал об установке, но встраиваемые – безопасней, хотя для их монтажа нужно затратить больше усилий.
Если розетка – для подключения стиральной машины, к ней должен быть медный кабель соответствующего сечения, а если планируется еще и подключение нагревателей, то толщину розеточного кабеля увеличивают минимум в полтора раза.
Кухня

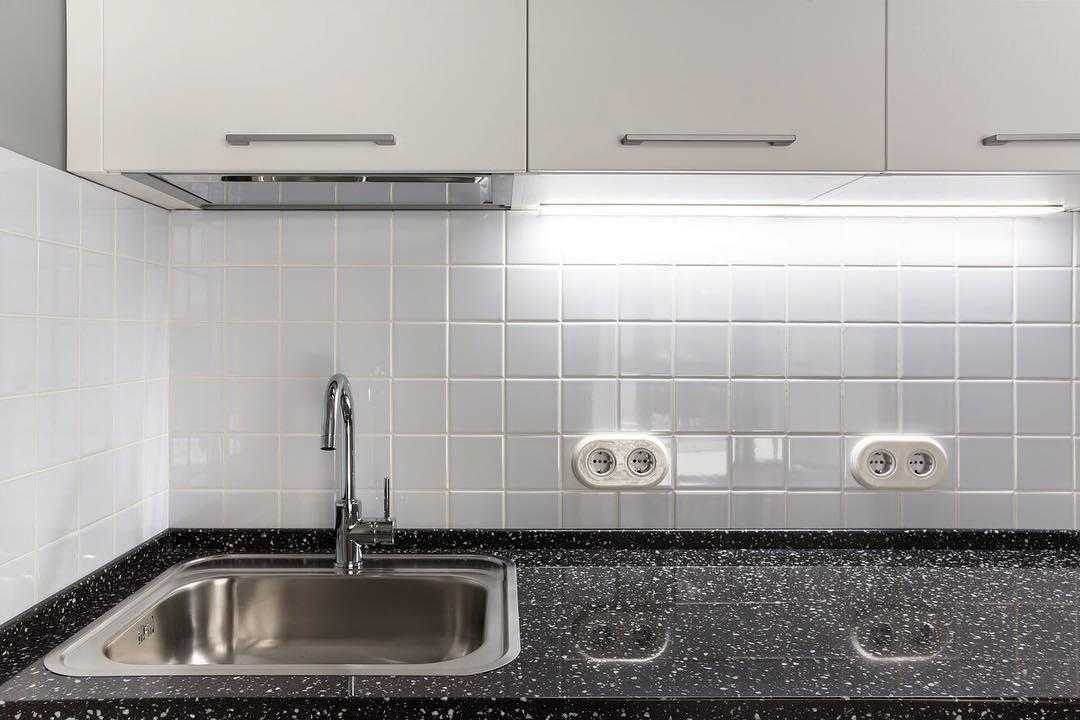

Основным требованием к розеткам на кухне считается их выверенное количество и точное расположение для используемых приборов. Если приходится протягивать удлинитель, то это и неэстетично, и неудобно. Свободная розетка для ноутбука или зарядки может быть простой, или с защитой от загрязнений. Для стиральной машины или электроплиты придется приобретать с толстым медным кабелем и выделять отдельную линию. С кнопкой для свободного выхода вилки можно установить для холодильника или микроволновки, если ее месторасположение – сзади прибора и требует усилий, чтобы достать до нужного места.
Специалисты рекомендуют выбирать для кухни розетки с защитой от загрязнений и пыли, потому что потенциальные помехи постоянно присутствуют в функциональном помещении.
Спальня и зал
Основным критерием выбора выключателя и места подсоединения вилки в спальне и зале является максимальное удобство. Чаще всего здесь используется самый банальный – перекидной выключатель, хотя можно использовать и сложные варианты – например:
- на кнопочном таймере;
- с автоматическим отключением в заданное время;
- блок из нескольких входов для подключения ночников и необходимых бытовых электроприборов;
- клавишу, позволяющую одним нажатием обеспечить сразу темноту и тишину.
И в спальне, и в зале – важное значение имеет эстетическая составляющая
Поэтому внимание уделяется цвету и декору электророзетки. Но в зале лучше отдать предпочтение встроенному типу с индикатором подсветки, а в спальне – облегчить нажатие спросонья тем же огоньком индикатора, только с мягкой перекидной клавишей накладного типа
Ее легко и просто нащупать рукой в темноте, и характерный щелчок раздается намного тише.
Гостиная и коридор
Никаких ограничений, кроме правильной дислокации и эстетической составляющей. Для обоих типов электроприспособления обеспечивается максимально удобно место, а их количество и высота просчитываются в зависимости от применяемых электроприборов. Учитывается компьютер и телевизор, домашний кинотеатр и электрокамин, подсветка стеллажей, настольная лампа или торшер у кресел. Все, что требуется от владельцев помещения – обеспечить максимальную эстетичность помещения, куда чаще всего допускаются посторонние. Розетка и выключатель должны соответствовать стилевому решению – быть встроенными, походящего цвета, а если получится и с фактурой – вариант будет просто идеальный.
Веранда и балкон
Можно обойтись корректной установкой накладных вариантов, чтобы не возиться с электрической проводкой, но если хозяева намерены сделать все по высшему разряду, лучше взять с индикатором и защитой от пыли. Если на веранде или балконе часто играют дети, нужно взять модель со специальной защитой, а когда хозяева предпочитают работать не в кабинете или спальне, а на балконе и оборудуют там рабочее место, следует подумать и о розетке для интернета.
Распределение розеток по стенной поверхности
Распределение розеток по стенам жилых помещений зависит от функционального назначения помещения, а также от количества имеющихся в нём подключаемых электрических приборов. С учётом данного обстоятельства, перед тем как расположить розетки в квартире для каждого помещения составляется отдельная схема, привязанная к общей планировке вашей квартиры. Положениями действующих нормативов (ПУЭ, СНиП и др.) строго определены допустимые зоны размещения розеток на кухне, в ванной, гостиной и других помещениях квартиры.
Причём эти ограничения касаются не только расположения установочных изделий относительно пола (по высоте), но и их удаления от имеющихся в данном помещении элементов коммуникаций (газовых труб, вытяжных каналов и т. п.). Схема размещения розеток и выключателей для спальной комнаты, например, приводится на чертеже.
Ванная и туалет
Осталось пройтись по ванной комнате. Как правило, в этом помещении обязательно ставится вентилятор на вытяжку.
Выключатель под нее можете смонтировать на стене, недалеко от унитаза.
В допустимой близости от раковины, с соблюдением минимальных расстояний для мокрой зоны, устанавливаете блок с выключателем для подсветки зеркала и одну розетку.
Замечу, что розетки здесь должны быть не простые.
Ну и еще один выключатель монтируется при входе в саму ванную, для управления основным светом в этой комнате.
Выполнив электрику по вышеприведенным рекомендациям, и установив в своей двушке такое количество электроточек как указано в статье, вы получите хорошо освещенную, безопасную, удобную и эргономичную квартиру, в которой не придется через несколько лет опять штробить стены и прокладывать новые кабели и провода.
https://youtube.com/watch?v=JrClDJb8WTM%3F
Источник — Zems.pro
Структурная схема электрической проводки в помещении.
Как Вы знаете, в любом жилом здании есть распределительный щит, в котором находятся счетчики и автоматы. Так вот, этот щит является как бы посредником между поставщиком электроэнергии и нами – потребителями электроэнергии.
К распределительному щиту подходит силовой кабель, с которого берется питающее напряжение «фаза» и «ноль», и напрямую подключается на вход Вашего счетчика электроэнергии.
С выхода счетчика питающее напряжение подается на вход основного автоматического выключателя или УЗО, и уже с выхода основного выключателя напряжение поступает в квартиру или жилое помещение. Далее буду рассказывать про квартиру, так как схема распределения напряжения стандартна для всех помещений.
Как правило, рядом с входной дверью ставится центральная соединительная коробка, в которую заходит питающий кабель от автомата или УЗО. На рисунке выше центральная распределительная коробка расположена в прихожей. Так вот, монтаж всей электрической проводки по квартире начинается от этой распределительной коробки.
Теперь от центральной коробки в каждое помещение прокладываются линии к распределительным коробкам помещения. И уже от распределительных коробок провода пробрасываются по комнате к местам, где будут расположены выключатель, розетки, люстра или светильники.
Это стандартная схема электрической проводки, но она не совсем удобна тем, что если надо будет заменить розетку, тогда придется выключать общий автомат питания, расположенный в распределительном щите на лестничной площадке и подающий напряжение в квартиру. И здесь получается, что на время замены розетки вся квартира остается без напряжения.
Но эту схему немного усовершенствовали и вместо центральной распределительной коробки сейчас устанавливают небольшой распределительный щит с автоматами, который монтируют прямо в квартире.
Очень удобно. Надо заменить розетку, люстру или вдруг произошло короткое замыкание — отключается только конкретный автомат, а все остальное работает.
Смысл этой статьи, как раз, и заключается в том, чтобы Вам рассказать об устройстве такого щита, и показать, как с его помощью можно сделать проводку в квартире своими руками.
Почему нужно менять проводку
Когда приходит понимание, что проводка сделана не так, как хотелось бы или не из того материала, сразу возникает вопрос о том, так ли необходима замена проводки во всей системе. Ведь хочется просто чинить и дорабатывать, а не менять сразу всё, даже несмотря на то, что второй вариант нередко оказывается дешевле первого. И это не все его преимущества.
Чтобы найти ответ на этот вопрос, для начала стоит рассмотреть систему, которая использовалась для проведения проводки в домах раньше и наверняка продолжает работать в большинстве домов и сегодня.
Системы разводки: современные и устаревшие
Начать стоит с заземляющих контуров, которые не считали необходимым атрибутом. Все сети создавались по одной и той же схеме TN-C – при нём рабочий ноль и земля уводились на один провод ещё на раздающей электричество станции. У этого способа есть преимущества:
- Монтировать просто.
- Расход материала значительно уменьшается.
*(По этой схеме можно легко разобраться в том, как работает схема TN-C)
Все розетки опутывались фазовым и нулевым проводами, завязывая их с остальными в узлы. И из-за этого при излишней нагрузке риск короткого замыкания повышался в разы. А также это создавало проблемы для работы УЗО. Из-за большого риска, такая система уже не используется и её рекомендуется заменять чем-то более современным – схемами TN-S или TN-C-S.
Первую чаще всего используют в частных домах, где есть собственное заземление. Но она встречается и в высотных домах, где есть заземляющие шины. И здесь они обязательно должны:
- Запаиваться с помощью сварки.
- Идти от заземления снаружи по всем квартирам и подъезду.
Однако, чаще всего в больших домах с множеством квартир встречается всё же TN-C-S схема. В ней заземлённая нейтраль делится на два проводника:
- Нулевой рабочий.
- Нулевой защитный.
Разделение происходит прямо в щитке, который располагается в подъезде.
В обеих системах, и при TN-C-S, и при TN-S, есть значительное отличие от устаревшей TN-C. Здесь для разводки будут применяться три контакта:
- Нулевой.
- Фазный.
- Заземляющий.
И здесь сразу нужно уточнить и указать на тот факт, что если в доме разводка сделана не по плану TN-C-S или TN-S, то современные трёхконтактные розетки устанавливать нельзя. Как и устанавливать самодельные перемычки между заземлением и рабочим нулём прямо на розетке. Это очень опасно, так как риск получить удар током повышается, как и увеличивается вероятность возникновения пожара.
*(Сравнение схем разводки, на которых лучше заметны их различия)
Как развести проводку правильно
Если вспоминать, как разводка делалась раньше, нельзя также не упомянуть про принцип дозирования нагрузки.
Чтобы понять его, стоит просто посмотреть на щитки в подъездах жилых домов, которые устанавливались до начала 2000-х. В них были только:
- Электросчётчики.
- Пробки.
Пара кабелей протягивалась в квартиру, а с них в монтажных коробках создавались отдельные мелкие ветки к розеткам и освещению. Это опять же экономично с финансовой точки зрения, так как материалов уйдёт меньше. Но с практической точки зрения – это не будет работать так хорошо, как хотелось бы.
На каждом сделанном ответвлении были скрутки, что делало систему очень уязвимой. А чтобы починить что-то в одной комнате, нужно было обесточивать всю квартиру. А если кабель в стене и вовсе обрывался или перегорал, это и вовсе было сравни катастрофе, потому чинить это было крайне сложно.
И всего этого можно избежать, если сделать зонированную разводку. Принцип её создания прост: от квартирного щитка откладываются отдельные линии с подходящими сечениями, которые соответствуют нагрузке в каждом отдельном помещении. К примеру, обычно на кухне нужно больше розеток, чем в спальне, а значит и нагрузка здесь будет больше, и вид розеток — иной.
*(На этой схеме наглядно показано, как каждая комната получает свою линию от общего щитка, то есть принцип зонированной разводки)
Конечно, такое метод разводки потребует больше кабелей, но, опять же, проводка делается один раз и на долгий срок, так что на удобстве, которое здесь тесно связано с безопасностью, экономить точно не стоит. Тем более что ремонт и модернизация будут проводиться куда проще.
Фаза слева или справа
Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.
Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?
На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.
Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.
Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.
Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.
желто-зеленый провод – земля
синий или бело-синий – ноль
разноцветный или белый – фаза
После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.
Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.
Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.
При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.
В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.
Все что остается, это установить лицевую панель и накладную рамку.
У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.
То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.
Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.
А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.
К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.
Только после этого, все закрепляется без проблем.
Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.
Этап 2 – Определяемся со схемой и материалами
Теперь непосредственно переходим к расчетным работам. Для начала Вам необходимо самому составить схему проводки, на которой будут указаны места установки новых выключателей, розеток, распределительных коробок и мощной бытовой техники, которая будет запитываться напрямую (к примеру, электрическая плита).
Рекомендуем перед началом замены просмотреть схему электропроводки в однокомнатной квартире, на которой предоставлен простейший вариант вывода группы освещения и розеток по всем комнатам. Далее на основании схемы нужно подсчитать количество материалов, одновременно выбирая наиболее подходящие характеристики.
Сразу же следует отметить, что в квартире применяется монтаж скрытой проводки, что связано с множеством нюансов: электробезопасность, влияние на интерьер комнат, пожаробезопасность и т.д. В то же время заменить электропроводку в квартире своими руками на открытую никто не запрещает, все зависит от Ваших предпочтений и сил.
Советуем придерживаться следующих рекомендаций, чтобы выполнить замену проводки грамотно:
Кабель – медный, трехжильный, сечением не менее 2,5 мм2 для розеточной группы, 1,5 мм2 для светильников и 4 мм2 для мощных электроприборов. Рекомендуем осуществить расчет сечения кабеля, чтобы точно определить подходящий диаметр жил. Что касается марки, лучше отдавать предпочтение дорогому иностранному изделию маркировки NYM. Из отечественных, которые подешевле, советуем использовать ВВГ или лучше ВВГнг-LS.
Защитная автоматика. Без нее не обойтись, т.к. обязательно при замене электропроводки в квартире необходимо защитить проводку от утечек тока, короткого замыкания и перегрузок. Для этого используется УЗО и автоматический выключатель (либо совмещенный прибор – дифавтомат). Автомат и УЗО имеют различные характеристики, которые выбираются исходя из нагрузок на линию. К примеру, для трехкомнатной квартиры, на розетки принято устанавливать автоматы на 16А , для освещения – 10А, для мощной электроплиты – 32А. Номинал вводного автоматического выключателя на распределительном щитке указывается в договоре на электроснабжение, т.к. ограничивается выделенной мощностью. Устройство защитного отключения ставят на номинал выше автомата. Из производителей советуем отдавать предпочтение лидирующим компаниям – ABB, Schneider Electric и Legrand.
Распределительные коробки для квартиры выбираются исходя из разветвленности групп и сечения всех проводников. Прямоугольные и квадратные коробки более вместительные, но круглые значительно проще в установке.
Розетки должны быть с заземлением, для защиты от детей приобретайте изделия со специальными шторками, которые предотвратят попадание посторонних предметов внутрь
Обращайте внимание на маркировку продукции, чтобы розетка могла выдержать токовые нагрузки, иначе проблем в дальнейшем не избежать при подключении мощной бытовой техники.
Скрутки запрещено использовать, перечень разрешенных соединений приведен в ПУЭ 2.1.21 (Глава 2.1 ПУЭ), мы же их перечислили в следующем пункте.
Жилы проводов и кабелей можно соединять с помощью винтовых и пружинных зажимов и клеммников, сваркой, пайкой, болтами, при помощи опресовки. В настоящее время одним из наиболее удобных и популярных видов соединения являются клеммники ваго, они отлично подходят для большинства случаев и просты в использовании
Обжимка гильзами неплохой вид соединения, но требуется специальный инструмент. Тем не менее самым надежным соединением являются сварка и пайка, но и наиболее трудоёмким. Подробнее с этим вопросом можете ознакомится в статье https://samelectrik.ru/sposoby-soedineniya-provodov-v-raspredelitelnoj-korobke.html
К выключателям особых требований не предъявляются, главное чтобы они были удобными и безопасными. Среди всех видов выключателей света популярностью пользуются клавишные и диммеры.
Подсчитав количество всех материалов для электромонтажа и выбрав наиболее подходящие модели изделий, со списком идите в магазин за покупками, после чего переходите к замене проводки в квартире.
